Blackmagic 2110 IP Converter 3x3Gとは

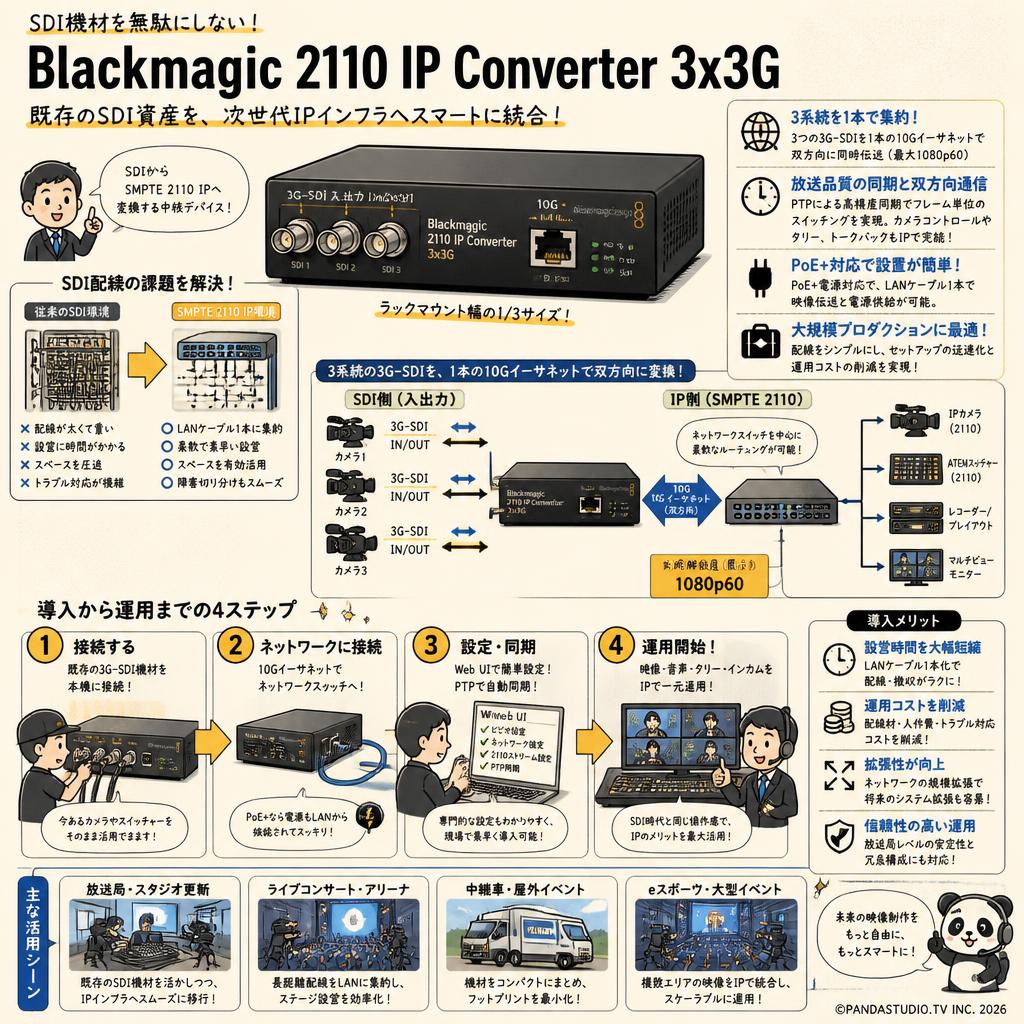

Blackmagic 2110 IP Converter 3x3Gは、3系統の独立した3G-SDI機器をSMPTE ST 2110規格のIPビデオシステムへ双方向変換できる放送用IPコンバーターです。1系統の10Gイーサネットポートを通じて最大1080p60のHD映像3チャンネルの送受信を同時に処理可能で、既存のSDIカメラやスイッチャーなどのベースバンド機器を最新のIP放送ネットワークへ低コストかつ容易に統合できます。本体前面にはモニタリングや設定用のカラーLCDとコントロールノブを備えており、現場での迅速なステータス確認やルーティングが可能です。IP化を進める中継現場やスタジオ設備において、手軽に3G-SDI機材をST 2110インフラに接続したい方に最適です。
この商品がおすすめの人
- ST 2110 IPライブ制作を導入・検証したい映像技術者:大掛かりな設備刷新を行わずに、既存の3G-SDI機材をそのままST 2110ネットワークへ組み込めます。
- 中継車やライブイベントの配線を省力化したい配信事業者:複数系統の映像・音声を1本の10Gイーサネットケーブルに集約し、長距離伝送や設営の負担を大幅に削減できます。
- PTP同期やNMOS制御を活用したシステムを組みたい方:PTP(IEEE 1588)リファレンス出力やNMOS IS-04/IS-05に対応しており、標準規格に基づいたIPルーティング制御を行えます。
おすすめの用途
- 映像信号変換:3G-SDIとSMPTE ST 2110 IP信号を相互に変換し、SDIベースの制作機材をIPワークフローに直結できます。
- 映像伝送:10Gイーサネットを介して非圧縮の高品質HD映像3チャンネルを低遅延で長距離伝送できます。
- 放送:スタジオサブや中継現場において、PTPクロック同期や冗長ネットワーク規格に準拠した放送局レベルの運用が可能です。
Blackmagic 2110 IP Converter 3x3Gをレンタルする際の注意点
レンタル前に確認したいこと
- 本機は1080p60までのSDおよびHDに対応しています。4K/12G-SDIには対応していませんので、4K伝送を計画されている場合は対応上位モデルをご検討ください。
- 本機を接続するネットワークスイッチは、10GbE対応(RJ-45)かつST 2110 / PTP / IGMP v3を適切に処理・設定できるマネージドスイッチが必要です。一般的なギガビットスイッチでは帯域不足のため動作しません。
スペック・機能上の注意点

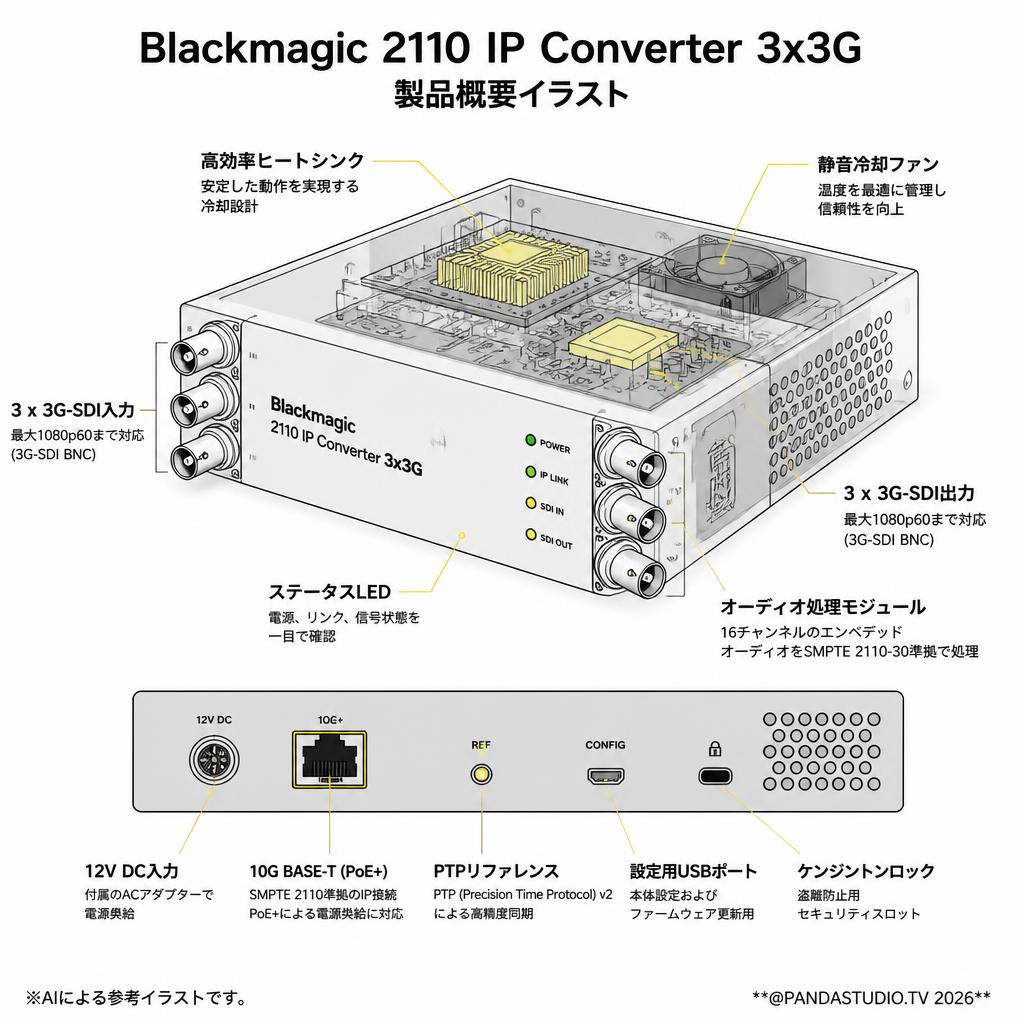

- 10GイーサネットポートはPoE+受電に対応していますが、PoE+非対応スイッチと接続する場合は付属のAC電源ケーブルによる電源供給が必要です。
- 3系統のSDI入力はループスルーに対応しており、入力信号をそのままSDIモニター等へ中継可能です。また、各チャンネルに独立したSDI出力も備えています。
- IP接続の管理・検出にはNMOS(IS-04 / IS-05)を採用しており、対応するコントローラーからの自動検出やルーティング設定が可能です。
使用前に準備・確認したいこと
- 10Gbpsの安定した通信を行うため、Cat6A以上のシールド付きイーサネットケーブル(10GBASE-T対応)が配線されているか確認してください。
- PTPグランドマスタークロックの設定、およびIPアドレス(静的IPまたはDHCP)の設定をフロントパネルまたはUSB-C接続のBlackmagicユーティリティソフトから事前に行ってください。
レンタル商品に含まれていないもの
おすすめオプション

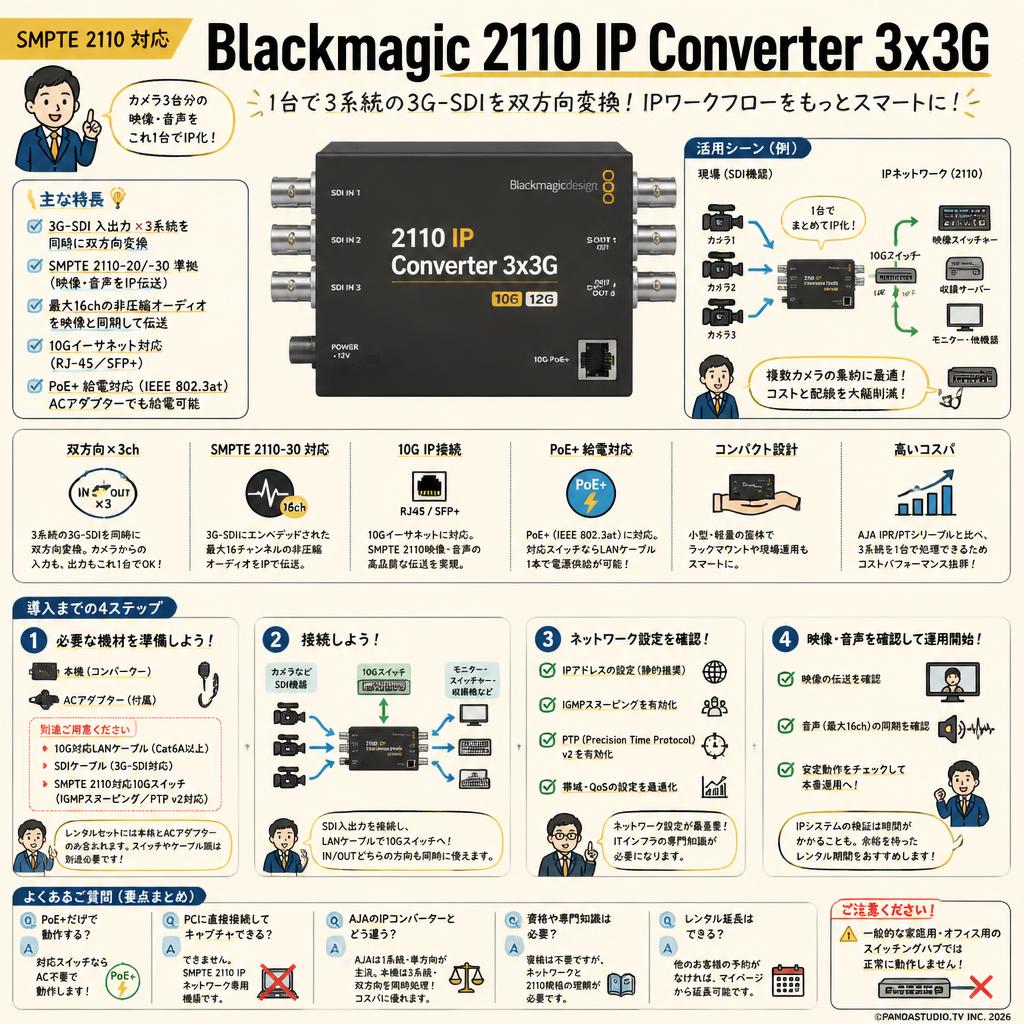

Q: Blackmagic 2110 IP Converter 3x3Gを使用するには専門的なネットワーク知識が必要ですか?
A: はい、SMPTE ST 2110やPTP同期、IGMPスヌーピング、NMOSなどのIP放送技術に関する専門知識が必要です。一般的なLANルーター等では動作せず、ST 2110対応の10GbEマネージドスイッチの設定が必須となります。
Q: 4K/12G-SDI信号をこのコンバーターでIP変換できますか?
A: いいえ、本機は3G-SDI(最大1080p60)までの対応となります。4K(12G-SDI)映像のIP変換には対応しておりませんので、ご注意ください。
Q: レンタル機材に接続用LANケーブルやBNCケーブルは付属していますか?
A: 付属していません。レンタル品は本体と電源ケーブルのみとなりますので、10GBASE-T(Cat6A以上)対応のLANケーブルやSDI用BNCケーブルは、お客様ご自身でご用意いただくかオプションよりあわせてレンタルしてください。
Q: 電源コンセントがない環境でもPoE+だけで動作しますか?
A: はい、本機の10Gイーサネット端子はPoE+(Power over Ethernet)受電に対応しているため、給電機能付きの10GbEスイッチ等と接続すればAC電源ケーブルなしで動作可能です。
Q: 現場での検証が長引いた場合、レンタルの利用期間を途中で延長できますか?
A: はい、次にその機材の予約が入っていなければ、パンダスタジオレンタルのマイページから延長手続きを行っていただけます。延長可否の確認を含め、お早めにマイページをご確認ください。
2110 IP Converter 3x3G 設営日に自分で使用していたものが設営中ひ不調になり急遽レンタルを手配して2時間くらいで準備できるという事なのでXフロンティアに引き取りに行き当日中設営、結線して映像確認できて無事翌日からの配信本番を乗り越えることができました。
