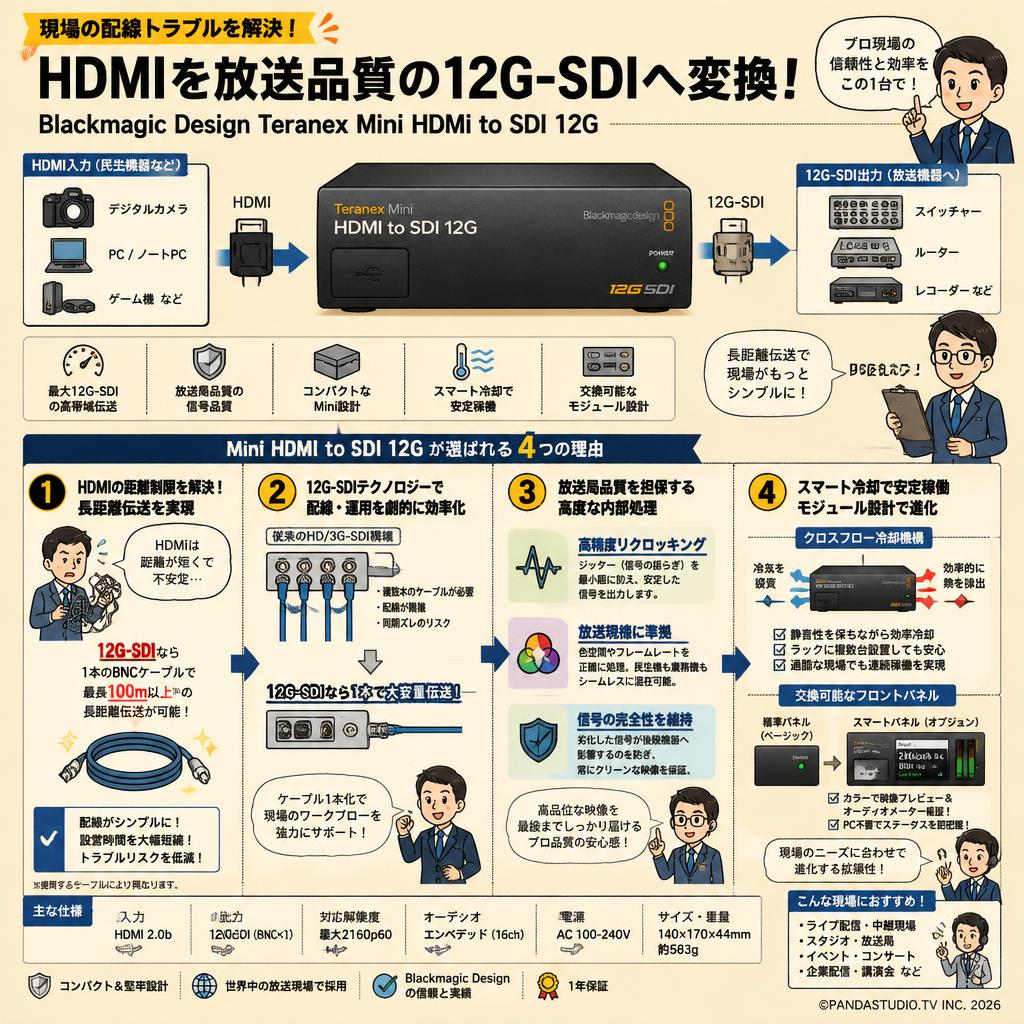

プロフェッショナルな現場で求められる高解像度映像の長距離伝送とは？

Blackmagic Design Teranex Mini HDMI to SDI 12Gは、民生用またはプロシューマー向けのHDMI出力デバイスから、放送局品質の12G-SDI信号へ変換するためのプロフェッショナル向けビデオコンバーターです。最新の映像制作現場では、カメラやPCからの映像を大型スイッチャーやルーターに接続する際、HDMIケーブルの物理的な距離制限が大きな課題となります。本製品は、そのHDMI信号を堅牢かつ長距離伝送が可能なSDIフォーマットへと変換することで、現場の配線トラブルを未然に防ぎ、信頼性の高いシステム構築を可能にします。

なぜ次世代の12G-SDIテクノロジーが必要なのか？

映像解像度の向上に伴い、データ量は飛躍的に増加しています。従来のHDや3G-SDI環境では、高解像度映像を送るために複数のケーブルを束ねて使用する必要があり、配線の複雑化や同期ズレのリスクがありました。本機に搭載されている12G-SDIテクノロジーは、たった1本のBNCケーブルで大容量の映像データを伝送できる設計思想に基づいています。これにより、設営時のケーブル取り回しが劇的にシンプルになり、トラブルシューティングにかかる時間も大幅に削減されるなど、現場のワークフロー全体を効率化する役割を担っています。

放送局品質を担保する内部処理の優位性とは？

単なる端子の変換にとどまらず、映像信号の完全性を維持するための高度な内部アーキテクチャを備えている点が本製品の大きな特徴です。入力された信号に対して高精度なリクロッキング処理を行い、ジッター（信号の揺らぎ）を最小限に抑え込んだ上で出力します。これにより、劣化した信号が後段の機材に悪影響を及ぼすことを防ぎます。また、放送規格に厳密に準拠した色空間やフレームレートの処理が行われるため、民生用カメラの映像であっても、業務用のハイエンドスイッチャーとシームレスに混在させることが可能になります。

熱暴走を防ぐスマートな冷却機構がもたらす安心感

過酷なライブ配信や長時間の収録現場において、機材の熱暴走は致命的な放送事故に直結します。多くの小型コンバーターはファンレス設計による放熱の限界を抱えていますが、本シリーズは独自のクロスフロー冷却機構を採用しています。内部のスマートなサーマルコントロールにより、静音性を保ちながら効率的に熱を外部へ逃がす構造となっており、ラックマウントで複数台を密着させて設置した場合でも、安定した連続稼働を実現します。この堅牢な設計が、絶対に失敗の許されないミッションクリティカルな現場で選ばれる理由です。

現場のニーズに合わせて進化するモジュール設計

従来の固定機能型コンバーターとは異なり、ユーザーの運用形態に合わせてフロントパネルを換装できる拡張性を持っています。標準のベーシックなパネルから、オプションのスマートパネルに付け替えることで、カラーディスプレイを通じた映像のプレビューや、オーディオメーターの確認が本体のみで可能になります。PCを接続して設定ソフトを立ち上げる手間を省き、機材の直前でステータスを即座に把握できるこの仕様は、限られた人員と時間でセットアップを行う現場技術者の負担を大きく軽減する革新的なアプローチと言えます。

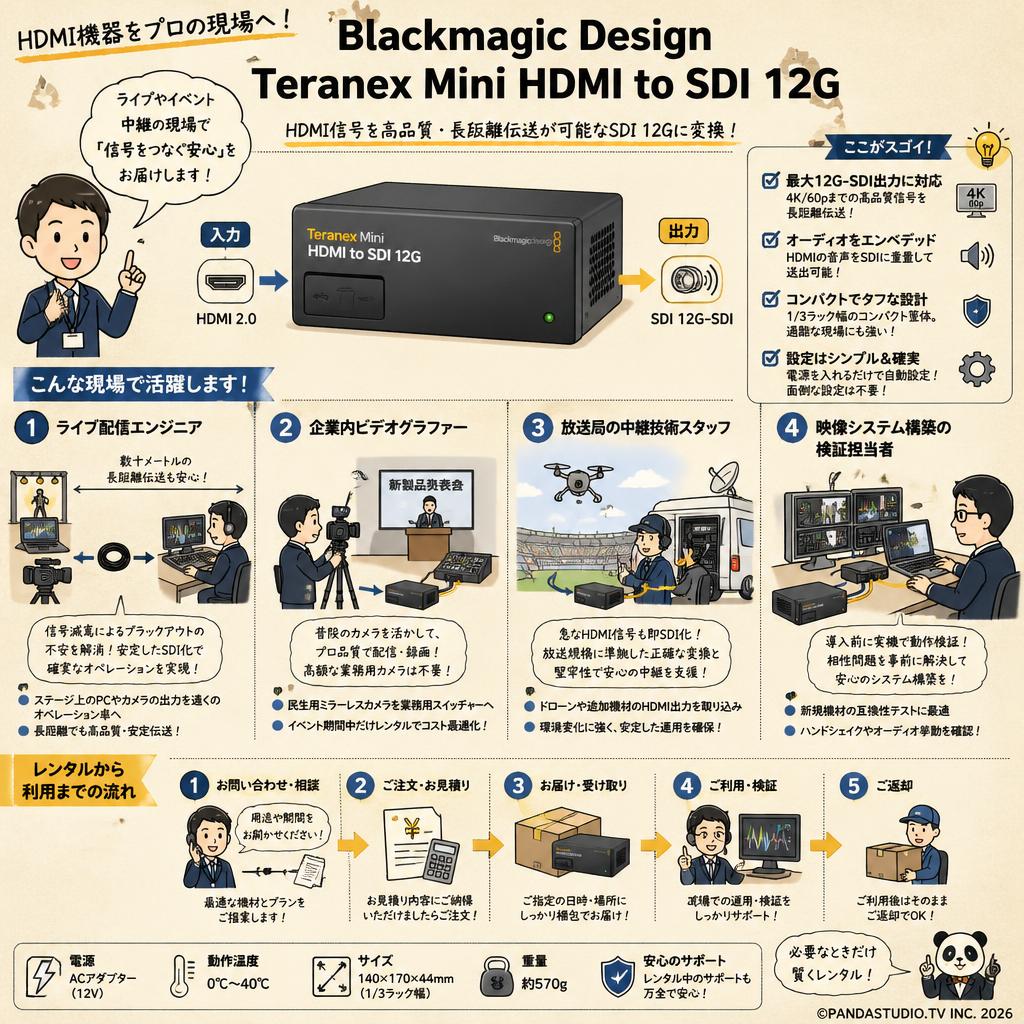

• ライブ配信エンジニア

  大規模な音楽フェスなどの単発イベントでの設営において、ステージ上のPCやカメラの出力を数十メートル離れたオペレーション卓へ送る必要があります。本機をレンタルすることで、長距離伝送時の信号減衰によるブラックアウトの不安を解消し、安定したSDI化による確実なオペレーションを実現します。

• 企業内ビデオグラファー

  四半期に一度の株主総会や大規模な新製品発表会を社内リソースで配信する際、普段使用している民生用ミラーレスカメラを業務用スイッチャーに接続する用途に直面します。イベント期間中のみ本機をレンタル導入することで、高額な業務用カメラを購入することなく、既存の機材資産を活かしたプロレベルの映像送出が可能になります。

• 放送局の中継技術スタッフ

  季節ごとのスポーツ中継や屋外特番など、機材環境が毎回変動する過酷な現場で活動します。現場で急遽追加されたHDMI出力のドローン映像などを中継車に取り込む際、本機をスポットでレンタル手配することで、放送規格に準拠した正確な信号変換と、環境温度の変化にも耐えうる堅牢性を確保できます。

• 映像システム構築の検証担当者

  常設スタジオやホールの映像システム更新に伴い、新規機材の互換性テストを行うインテグレーターです。導入決定前の数日間の検証期間に本機をレンタルし、既存のルーターやモニターとのハンドシェイク、オーディオエンベデッドの挙動を実機で確認することで、仕様書だけでは分からない相性問題の事前解決という課題をクリアします。

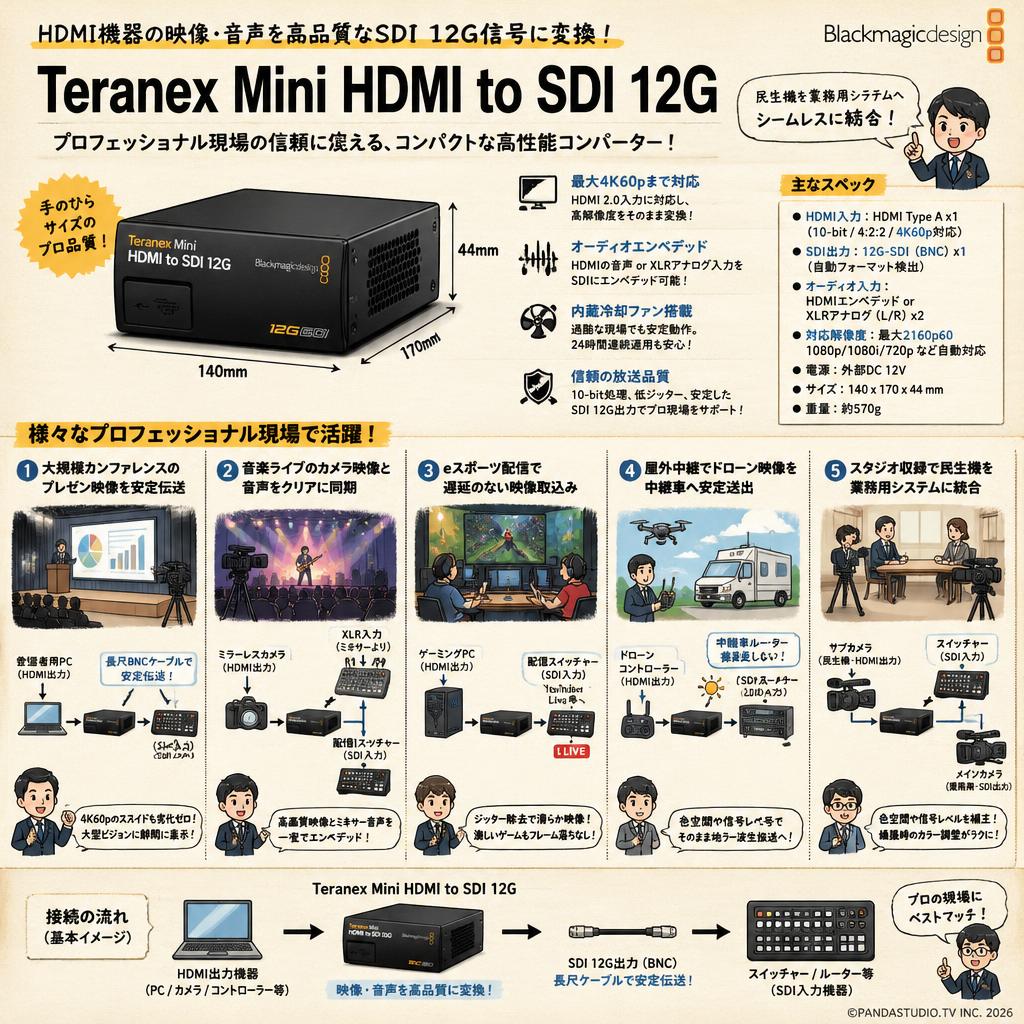

• 大規模カンファレンスでプレゼン資料を大型LEDビジョンに映し出すための安定伝送

  会場のステージ袖にある登壇者用PCから、会場後方のオペレーション卓にあるスイッチャーまで、解像度4K60pのプレゼン資料映像を劣化なく送るシーンです。本機で変換し、長尺のBNCケーブルで伝送することで、途切れのない鮮明なスライド映像をクライアント用の大型ビジョンへ出力できます。

• 音楽ライブのステージ上でミラーレスカメラの映像をスイッチャーへ送るためのおすすめ機材

  暗所撮影に強いフルサイズミラーレスカメラをステージ上の定点カメラとして配置するシーンです。カメラの端子に本機を接続し、音声はXLRアナログ入力からエンベデッド設定にします。これにより、高画質なライブ映像とミキサーからのクリアなライン音声を同期させた状態で、配信用スイッチャーへと送り届けることができます。

• eスポーツ大会の配信でゲーミングPCの映像を遅延なく取り込むのに最適なコンバーター

  複数の選手が操作するゲーミングPCの映像出力を、実況配信用に一括管理するシーンです。PC側のリフレッシュレートを60Hzに固定し、本機を経由して変換します。内部処理によりジッターが除去されるため、激しいゲーム映像でもフレームドロップのない滑らかな映像をYouTube Live等のプラットフォームへ配信できます。

• 放送局の屋外中継でドローンコントローラーの映像を中継車へ送出する際の必須アイテム

  ゴルフ中継などの屋外現場において、空撮用ドローンのスマートコントローラーから中継車のルーターへ映像を引き込むシーンです。直射日光下のテント内という過酷な環境でも、本機の内蔵冷却ファンが熱暴走を防ぎます。放送規格のSDI信号として安定出力されるため、そのまま地上波の生放送用素材として採用可能になります。

• スタジオのマルチカメラ収録で民生機を業務用システムに組み込むための最適な一台

  企業内スタジオでの対談番組収録において、メインカメラは業務用SDI機、サブカメラに民生用ビデオカメラを使用するシーンです。サブカメラの出力に本機を噛ませることで、色空間や信号レベルを業務用規格に補正し、すべての映像ソースを同一のフォーマットでスイッチャーに入力できます。結果として、編集時のカラーコレクション作業が大幅に軽減されます。

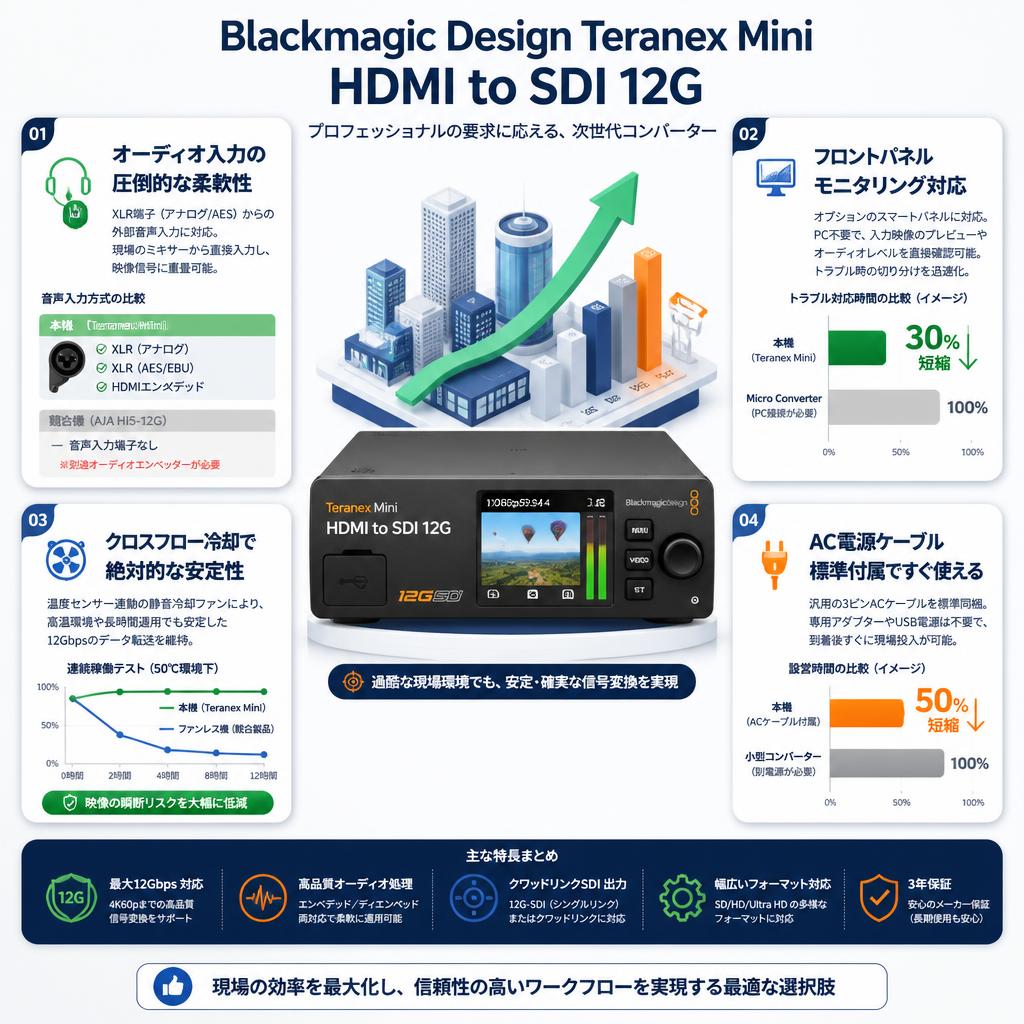

• AJA Hi5-12Gを凌ぐオーディオ入力の柔軟性

  本機は映像端子からの音声エンベデッドだけでなく、XLR端子（アナログ/AES）からの外部音声入力に対応しています。競合のAJA Hi5-12Gは音声入力端子を持たないため別途オーディオエンベッダーが必要になる場合がありますが、本機なら現場のミキサーから直接音声を入力し、映像信号に重畳することが可能です。これにより機材構成をシンプルに保てます。

• 自社製Micro Converterにはない高度なフロントパネルモニタリング

  同じBlackmagic製の「Micro Converter HDMI to SDI 12G」と比較して、本機はオプションのスマートパネル（Smart Panel）に対応している点が最大の優位性です。PCを接続することなく、本体前面のカラーLCDディスプレイで入力映像のプレビューやオーディオレベルメーターを直接視認できるため、トラブル時の原因切り分けが圧倒的に迅速に行えます。

• 放熱性を高めたクロスフロー冷却による絶対的な安定性

  小型のファンレスコンバーター（Decimator MD-HXなど）は密閉されたラック内や高温環境下で熱暴走による映像の瞬断リスクが伴います。本機は内部に温度センサーと連動する静音冷却ファンを搭載したクロスフロー冷却システムを採用しており、過酷な連続稼働でも安定した最大12Gbpsのデータ転送を維持します。

• 標準でAC電源ケーブルが付属し到着後すぐに現場投入可能

  レンタル品としての大きなメリットは、汎用的な3ピンAC電源ケーブルがセットに同梱されている点です。一部の小型コンバーターのように専用のACアダプターやUSB電源を別途用意・管理する煩わしさがありません。内蔵電源駆動のため、レンタル到着後すぐに現場の電源ドラムやラックのPDUに直接接続でき、短期間のイベントでも設営時間をロスしません。

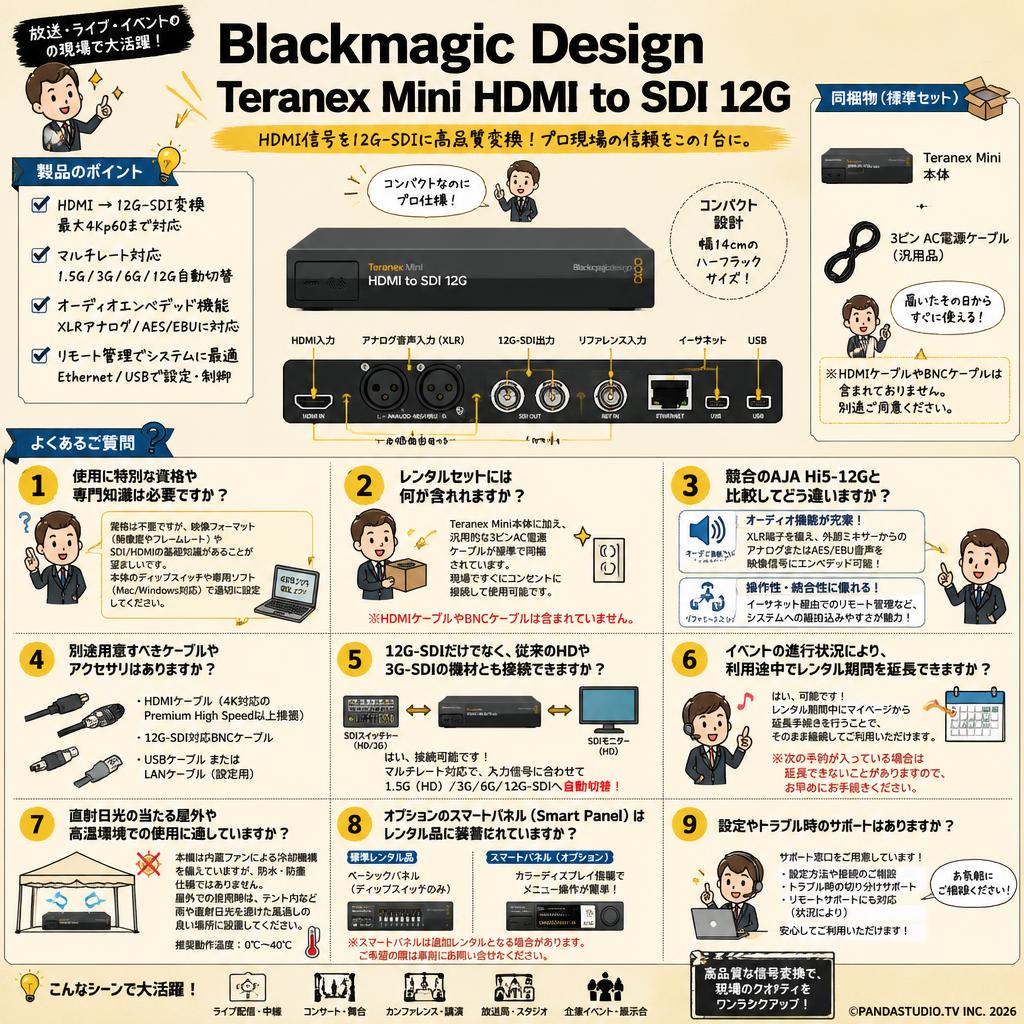

Q: 使用に特別な資格や専門知識は必要ですか？
A: 資格は不要ですが、映像フォーマット（解像度やフレームレート）やSDI/HDMIの基礎知識があることが望ましいです。本体のディップスイッチや専用ソフト（Mac/Windows対応）を使用して、入力ソースに応じた適切な設定を行う必要があります。

Q: レンタルセットには何が含まれますか？
A: Teranex Mini本体に加え、汎用的な3ピンAC電源ケーブルが標準で同梱されています。現場ですぐにコンセントに接続して使用可能です。なお、映像伝送用のHDMIケーブルやBNCケーブルは含まれていないため、必要長さに応じて別途ご手配ください。

Q: 競合のAJA Hi5-12Gと比較してどう違いますか？
A: 最大の違いはオーディオ機能と操作性です。本機はXLR端子を備えており、外部ミキサーからのアナログまたはAES/EBU音声を映像信号にエンベデッド可能です。また、イーサネット経由でのリモート管理など、システムへの組み込みやすさに優れています。

Q: 別途用意すべきケーブルやアクセサリはありますか？
A: 入力用のHDMIケーブル（4K対応のPremium High Speed以上を推奨）と、出力用の12G-SDI対応BNCケーブルが必要です。また、PCから詳細設定を行う場合はUSBケーブルまたはLANケーブルをご用意ください。

Q: 12G-SDIだけでなく、従来のHDや3G-SDIの機材とも接続できますか？
A: はい、接続可能です。本機はマルチレートに対応しており、入力された映像の解像度に合わせて自動的に1.5G（HD）、3G、6G、12G-SDIの出力へ切り替わります。そのため、古いSDIスイッチャーやモニターとの組み合わせでも問題なく動作します。

Q: イベントの進行状況により、利用途中でレンタル期間を延長できますか？
A: はい、可能です。レンタル期間中にマイページから延長手続きを行っていただくことで、そのまま継続してご利用いただけます。ただし、次の予約が入っている場合は延長できないことがありますので、スケジュール変更の際はお早めにお手続きください。

Q: 直射日光の当たる屋外や高温環境での使用に適していますか？
A: 本機は内蔵ファンによる冷却機構を備えていますが、防水・防塵仕様ではないため、屋外での使用時はテント内など雨や直射日光を避けた風通しの良い場所に設置してください。推奨動作温度は0°〜40°Cです。

Q: オプションのスマートパネル（Smart Panel）はレンタル品に装着されていますか？
A: 標準のレンタル品はベーシックなフロントパネル（ディップスイッチのみ）仕様となっております。カラーディスプレイ搭載のスマートパネル仕様をご希望の場合は、パネル単体の追加レンタルがないか事前にお問い合わせください。

• Blackmagic Micro Converter HDMI to SDI 12G...
  USB給電で動く超小型モデル。外部音声入力が不要で、カメラ周りにコンパクトに配置したいユーザーに最適です。
• AJA Hi5-12G...
  ファイバー出力オプションに対応可能な堅牢モデル。放送局のラックシステムなど、より厳密な信号品質を求めるエンジニアに好まれます。
• Roland VC-1-HS
  画質補正機能に優れたHD帯域向けコンバーター。4Kは不要だが、古い機材の信号を安定させたい現場スタッフ向けです。
• Decimator MD-HX
  スケーラーとフレームレート変換機能を内蔵。異なる解像度のソースを特定のフォーマットに統一して出力したい配信業者に支持されています。
• Blackmagic Mini Converter HDMI to SDI 6G...
  最大4K30pまでの対応に抑えたコストパフォーマンスモデル。12Gの帯域までは不要な中規模イベントの映像担当者に適しています。

ライブ配信エンジニア (30代 男性) / 安定した4K伝送。設定変更の手間が課題 : 評価 ★★★★☆ 4.0

YouTubeの機材レビュー動画より。ゲーミングPCからの4K60p出力をスイッチャーに入力するために使用しました。長時間の配信でも熱暴走によるドロップアウトが一切なく、信号の安定性は抜群です。ただ、本体のディップスイッチだけでは設定状況が分かりづらく、現場でPCを繋いで専用ユーティリティから設定変更を行う必要があった点は少し手間に感じました。

映像制作会社ディレクター (40代 男性) / XLR音声入力が非常に便利。ファン音に注意 : 評価 ★★★★☆ 4.5

映像機材系ブログのレビューより抜粋。現場のPA卓から直接XLRアナログ音声を引いて映像にエンベデッドできる機能が非常に優秀で、別途オーディオインターフェースを用意する手間が省けました。一方で、冷却ファンが常時回転しているため、静かなインタビュー収録などでマイクのすぐ近くに配置すると、駆動音を拾ってしまう可能性がある点には注意が必要です。

放送局技術スタッフ (50代 男性) / 堅牢な作りで安心感。サイズと重さはややネック : 評価 ★★★☆☆ 3.5

BtoB向け機材販売サイトの購入者レビューより。電源内蔵型でACケーブルを直接挿せるため、ACアダプターが抜ける事故を防げるのはプロの現場として非常に安心できます。しかし、小型のコンバーターシリーズと比較すると本体サイズが大きく重量（約580g）もあるため、カメラのリグに直接マウントするような機動力重視の運用には不向きで、据え置きでの使用が前提となります。

必須アクセサリ

• BNCケーブル 12G-SDI対応 20m
  広帯域信号を減衰なく長距離伝送するために必須の高品質同軸ケーブルです。
• HDMIケーブル Premium High Speed 2m
  PCやカメラから4K60pの映像をコンバーターへ入力するために必要な伝送帯域を確保します。

用途別のおすすめ

• XLRケーブル 5m...
  外部のオーディオミキサーからアナログ音声をコンバーターに入力し、映像に重畳したい場合に追加します。
• Teranex Mini Smart Panel...
  本体前面に装着することで、映像のプレビューやオーディオレベルを直接確認できるようになる拡張パネルです。

代替・類似製品

• Blackmagic Micro Converter HDMI to SDI 12G...
  外部音声入力が不要で、より小型・軽量な環境（カメラマウント等）で変換を行いたい場合の上位候補です。
• Blackmagic Teranex Mini SDI to HDMI 12G...
  逆にSDI信号をHDMIモニターに出力したい場合に使用する、対となるレシーバー側のコンバーターです。

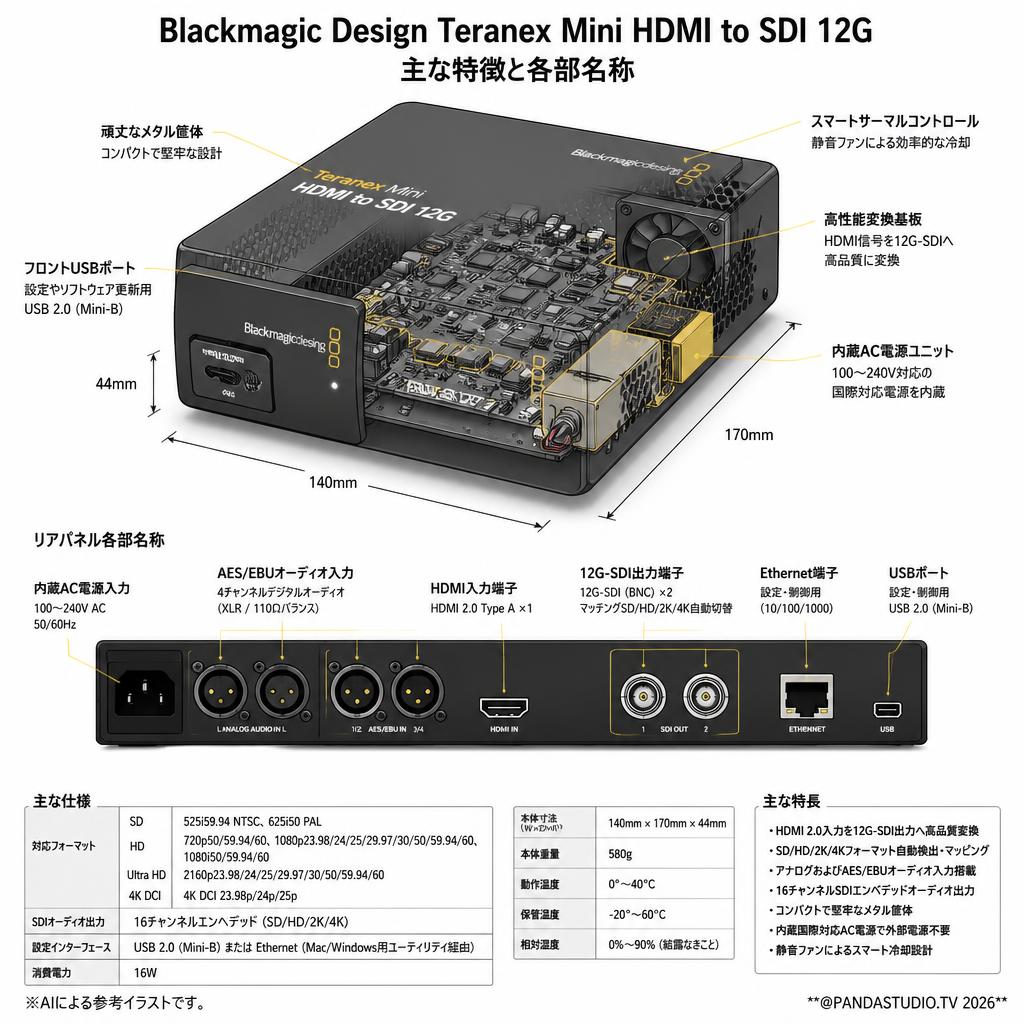

映像入力端子: HDMI 2.0 type A x1
映像出力端子: 12G-SDI (BNC) x2（マッチングSD/HD/2K/4K自動切替）
対応ビデオフォーマット（SD）: 525i59.94 NTSC、625i50 PAL
対応ビデオフォーマット（HD）: 720p50/59.94/60、1080p23.98/24/25/29.97/30/50/59.94/60、1080i50/59.94/60
対応ビデオフォーマット（Ultra HD）: 2160p23.98/24/25/29.97/30/50/59.94/60
対応ビデオフォーマット（4K DCI）: 4K DCI 23.98p/24p/25p
アナログオーディオ入力: 2チャンネルプロフェッショナルバランスアナログオーディオ（XLR端子）
AES/EBUオーディオ入力: 4チャンネルプロフェッショナル110Ωバランスデジタルオーディオ（XLR端子）
SDIオーディオ出力: 16チャンネルエンベデッド（SD/HD/2K/4K）
設定インターフェース: USB 2.0 (Mini-B) または Ethernet (Mac/Windows用ユーティリティ経由)
電源: 内蔵国際対応AC電源（100〜240V、50/60Hz）
消費電力: 16W
冷却機構: スマートサーマルコントロール付き静音ファン内蔵
本体寸法: 幅 140mm × 奥行 170mm × 高さ 44mm
本体重量: 580g
動作温度: 0°〜40°C
保管温度: -20°〜60°C
相対湿度: 0%〜90%（結露なきこと）
