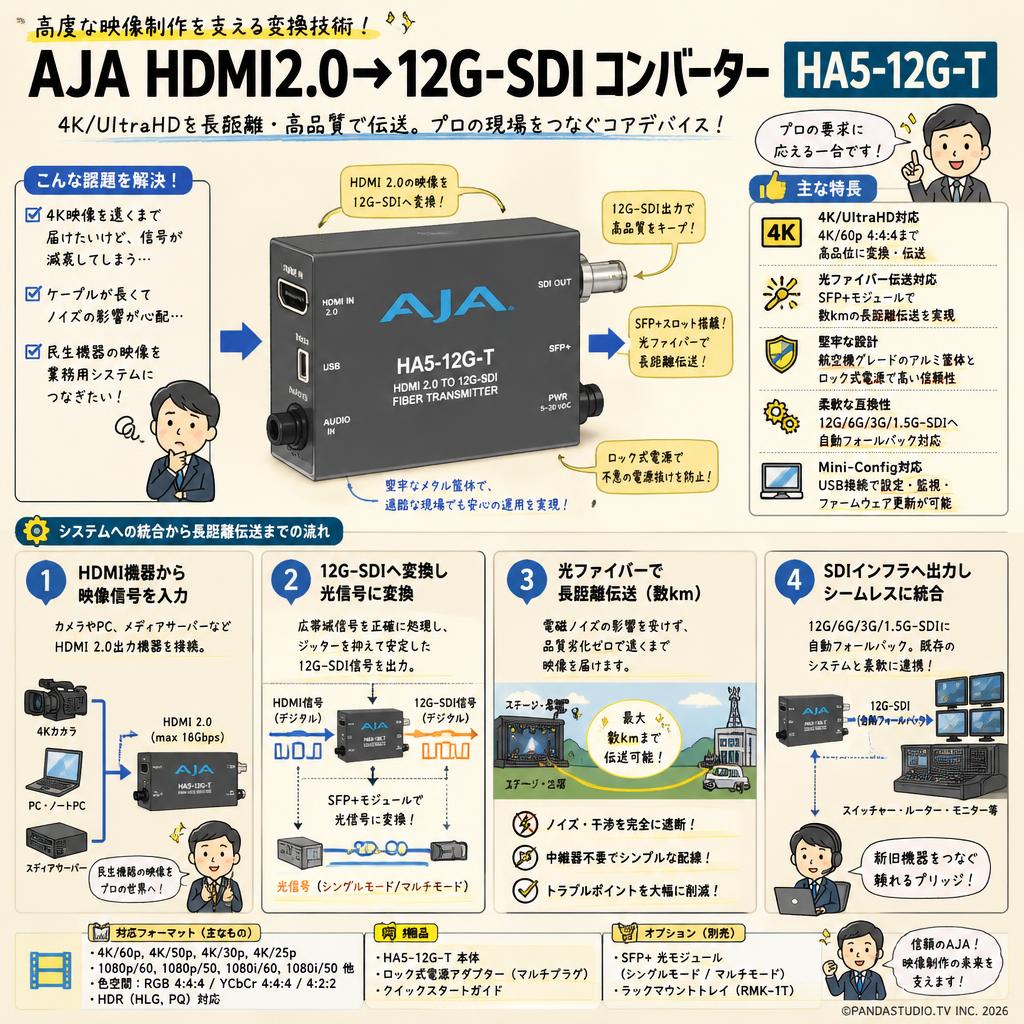

高度な映像制作を支える変換技術とは

「AJA HDMI2.0→12G-SDIコンバーターHA5-12G-T」は、最新の映像制作環境において不可欠となる、高解像度信号のシームレスな変換と伝送を実現するプロフェッショナル向けコンバーターです。HDMI 2.0で出力される4KやUltraHDの映像信号を、放送規格である12G-SDIへと変換し、さらに光ファイバートランスミッターを介して長距離伝送を可能にします。この製品は、単なる端子の変換器にとどまらず、民生用機器やPCベースのシステムを、厳格な品質が求められる業務用のルーティングインフラへと確実に統合するためのコアデバイスとして位置づけられています。

なぜ4K/UltraHDの長距離伝送が求められるのか

映像の高解像度化が進む中、現場のエンジニアは常に「信号の減衰」という物理的な課題に直面しています。特に4K/60pの映像データを非圧縮で扱う場合、従来の同軸ケーブルやHDMIケーブルでは伝送距離に厳しい限界があります。本機は、この帯域幅の制約を克服するために設計されました。入力された広帯域な信号を正確にサンプリングし、ジッター（信号の揺らぎ）を最小限に抑えながら再構築することで、大規模な会場や複雑な配線環境であっても、ソース本来の豊かな色調と高いフレームレートを損なうことなくシステム全体へ送り出します。

光ファイバー伝送がもたらす現場の革新

本機の最大の特徴は、SFPモジュールによる光ファイバー伝送機能を統合している点にあります。電気信号を光信号に変換するこのアーキテクチャは、電磁ノイズの干渉を完全に遮断し、品質劣化ゼロで数キロメートル単位のルーティングを可能にします。これにより、カメラマンのいるステージから遠く離れた中継車やコントロールルームまで、中継器を挟むことなくダイレクトに信号を届けることができます。光ファイバーの採用は、システムの簡略化だけでなく、トラブルポイントの削減という運用上の多大なメリットをもたらします。

プロフェッショナル基準の堅牢性と信頼性

放送局や大規模ライブイベントの現場では、機材のダウンタイムは致命的な放送事故に直結します。そのため、本機は過酷な環境下での連続稼働を前提とした設計思想に基づいて作られています。航空機グレードのアルミニウムを採用した筐体は、優れた放熱性と物理的な耐久性を兼ね備えています。また、電源部にはロック式のコネクタを採用し、ケーブルの引っ掛かりによる予期せぬ電源喪失を防止します。こうした細部へのこだわりが、世界中のテクニカルディレクターから厚い信頼を寄せられる理由となっています。

既存システムとのシームレスな統合

本機は、最先端の伝送技術を搭載しながらも、既存のSDIインフラとの高い親和性を保っています。12G-SDIだけでなく、6G、3G、1.5G-SDIへの自動フォールバック機能により、接続先のスイッチャーやルーターの規格に合わせて柔軟に動作します。さらに、USB接続による無償ソフトウェア「Mini-Config」を使用することで、PC上から詳細なステータス確認やファームウェアのアップデートが可能です。進化し続ける映像規格の過渡期において、新旧のシステムを繋ぐ確実なブリッジとして機能します。

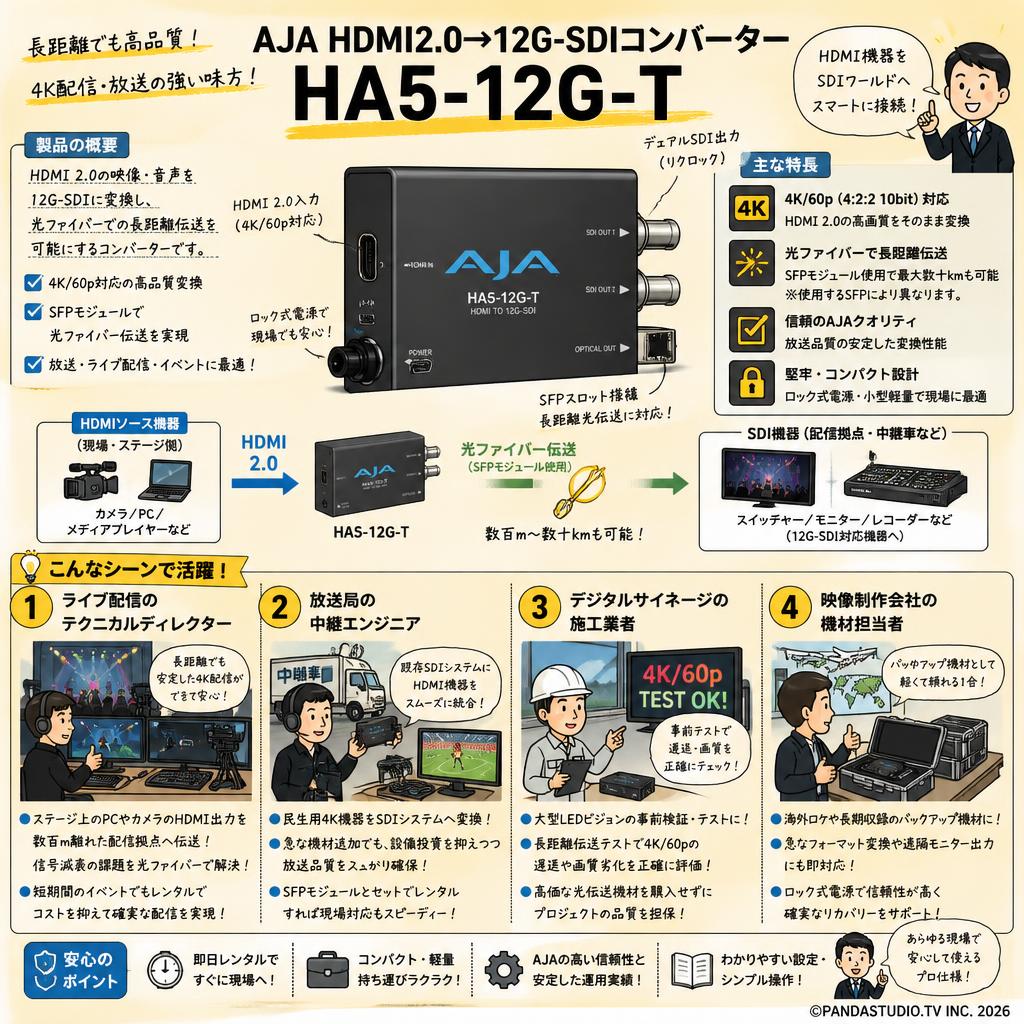

• ライブ配信のテクニカルディレクター

  大規模な音楽フェスやイベントの短期間の配信業務において、ステージ上のPCやカメラのHDMI出力を数百メートル離れた配信拠点へ送る必要がある専門家。本機をレンタルすることで、長距離配線時の信号減衰という致命的な課題を光ファイバー伝送によって確実に解消し、安定した4K配信を実現できます。

• 放送局の中継エンジニア

  スポーツの大型国際大会や特番で、スポット的に中継カメラやモニターを増設する現場の技術責任者。既存のSDIベースのシステムに、急遽持ち込まれた民生用4K機器を組み込む際、本機とSFPモジュールのセットを一時的にレンタルすることで、設備投資を抑えつつ放送品質を満たす信号変換が可能になります。

• デジタルサイネージの施工業者

  商業施設やスタジアムへの大型LEDビジョン導入プロジェクトにおいて、施工前の事前検証やテスト表示を担当するエンジニア。現場での長距離伝送テストの際に本機をレンタル利用することで、高価な光伝送機材を自社で購入することなく、4K/60p映像の遅延や画質劣化がないか正確に評価できます。

• 映像制作会社の機材担当者

  海外ロケや地方での長期収録において、トラブルに備えたバックアップ機材の調達を担う担当者。軽量かつ堅牢な本機をレンタルして機材リストに加えることで、現場で急なフォーマット変換や遠隔モニターへの出力が必要になった場合でも、ロック式電源による高い信頼性で確実なリカバリー対応が可能になります。

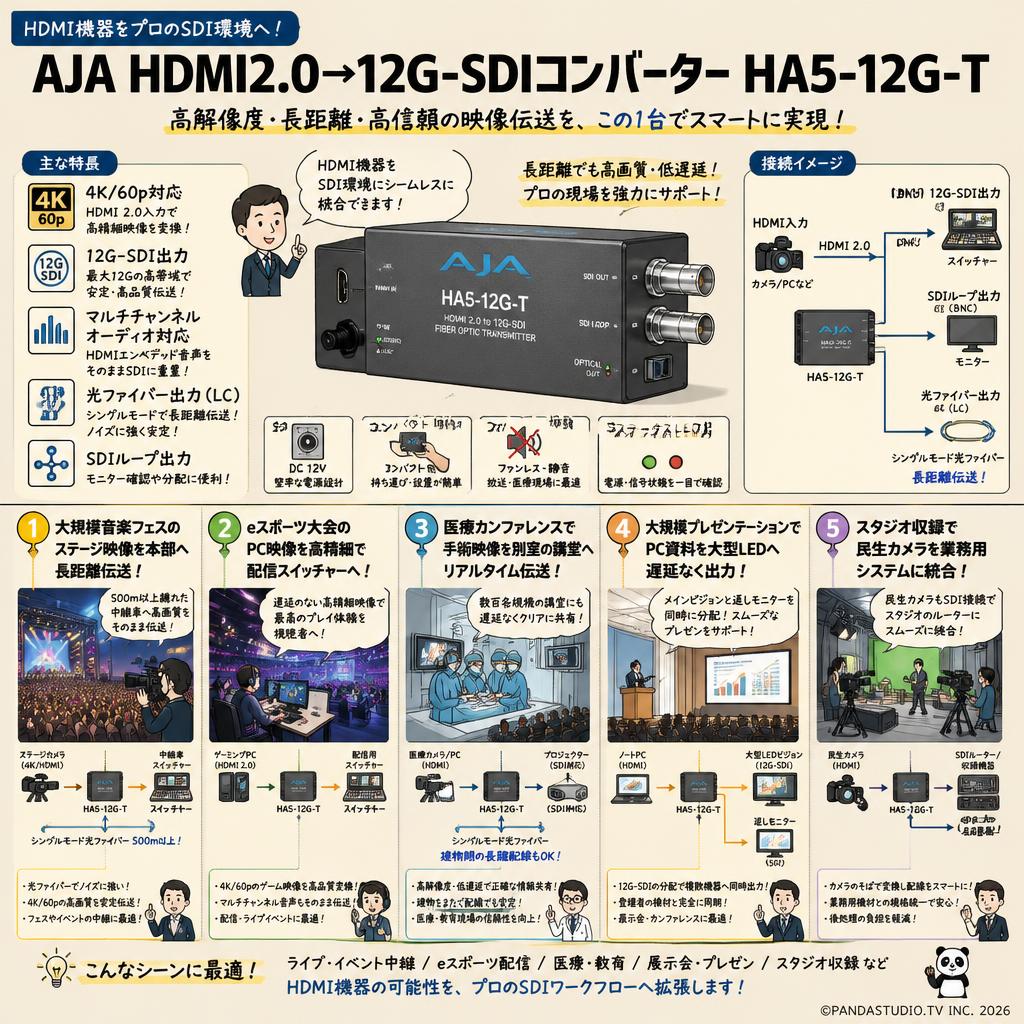

• 大規模な音楽フェスでステージ上のカメラ映像を本部へ伝送する際の中継構築

  野外フェスのメインステージに設置された4K対応の固定カメラ（HDMI出力）から、500m以上離れた中継車へと映像を送るシーン。本機の光ファイバートランスミッターを活用し、シングルモード光ケーブルで接続することで、ノイズの影響を受けずに高画質な4K/60p映像をスイッチャーへ入力し、シームレスなスイッチングを実現します。

• eスポーツ大会の配信でゲーミングPCのHDMI出力をスイッチャーへ入力する際のシステム統合

  アリーナ規模のeスポーツ大会において、選手がプレイするPCの4K/60p映像（HDMI 2.0）を、配信用スイッチャーに取り込むシーン。本機を使用して12G-SDIに変換し、エンベデッドされたゲームのマルチチャンネルオーディオもそのまま伝送することで、遅延のない高精細なゲームプレイ映像を視聴者へ届けることができます。

• 医療カンファレンスで手術室の4Kモニター映像を別室のプロジェクターへ投影するための長距離配線

  大学病院の手術室にある医療用カメラやPCのHDMI映像を、数百名が収容できる別棟の講堂へリアルタイムに伝送するシーン。本機の光ファイバー出力を利用することで、建物をまたぐ長距離配線でも高解像度かつ遅延のないクリアな映像をプロジェクターへ出力し、細部まで正確な手技の共有が可能になります。

• 企業の大規模プレゼンテーションでPC資料を大型LEDビジョンへ遅延なく出力する際の信号変換

  幕張メッセなどの大型展示会場で、登壇者のノートPC（HDMI出力）のプレゼン資料を、ステージ背面の巨大LEDスクリーンへ出力するシーン。本機の12G-SDI変換と分配出力を活用し、メインのビジョンと演台の返しモニターへ同時に信号を分配することで、登壇者の操作と完全に同期したスムーズな進行をサポートします。

• スタジオ収録で民生用4Kカメラを業務用ルーティングシステムに組み込むためのフォーマット変換

  テレビ番組のスタジオ収録において、特殊なアングルを狙うために導入された小型の民生用アクションカメラやミラーレス一眼（HDMI出力）を、スタジオのSDIルーターに接続するシーン。本機をカメラの直近に配置して12G-SDIに変換することで、業務用のカラーベースコレクターや収録機材と規格を統一し、後処理の負担を軽減します。

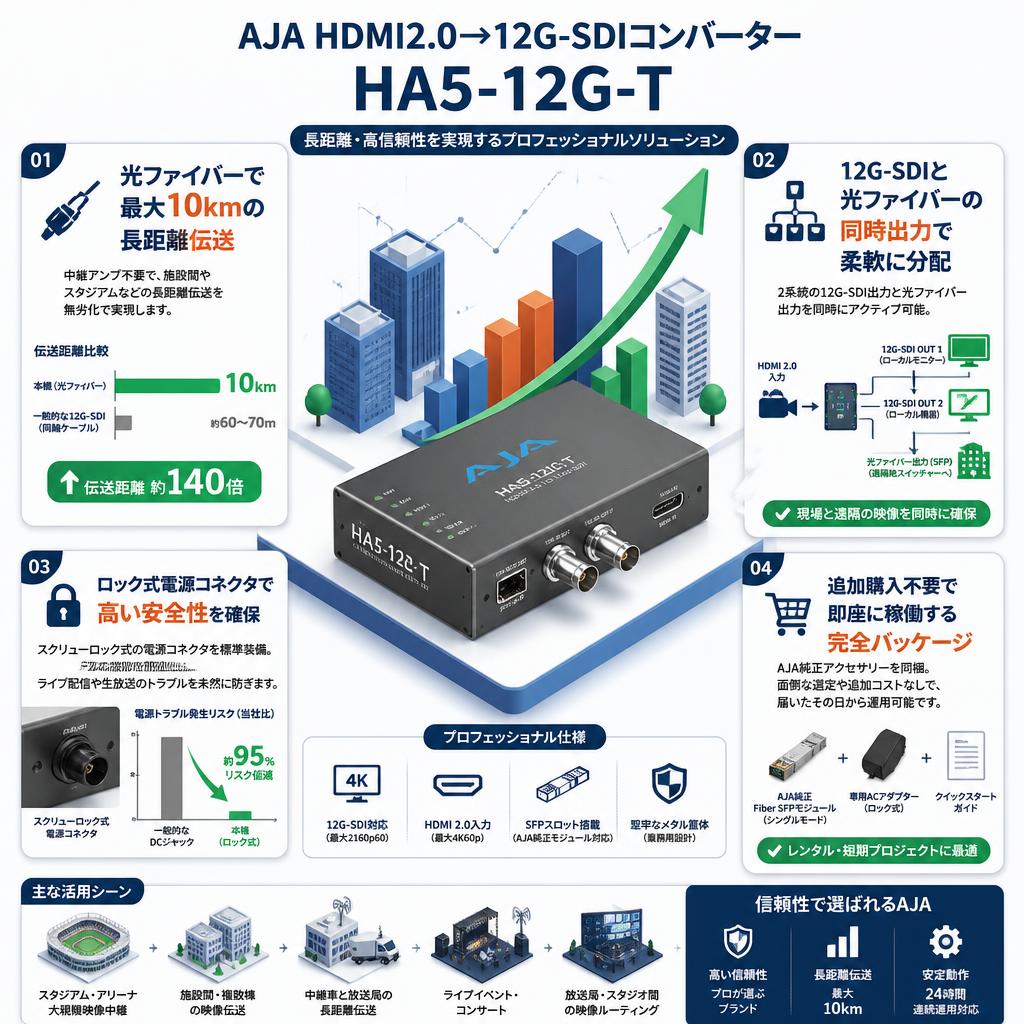

• 光ファイバーによる最大10kmの無劣化伝送能力

  一般的な12G-SDI同軸ケーブルの伝送距離が約60〜70mで限界を迎えるのに対し、本機は搭載されたSFPモジュールとシングルモード光ファイバーケーブルを組み合わせることで、最大10kmという圧倒的な長距離伝送を実現します。大規模なスタジアムや複数棟にまたがる施設間の中継において、中継アンプを挟む必要がなく、システム設計を劇的にシンプルにします。

• 12G-SDIと光ファイバーの同時出力による柔軟な分配機能

  Blackmagic DesignのMicro ConverterシリーズがSDI出力の分配に留まるのに対し、本機は2系統の12G-SDI出力（BNC）に加え、光ファイバー出力を同時にアクティブにすることが可能です。これにより、現場のローカルモニターに同軸ケーブルで映像を確認しつつ、遠隔地のスイッチャーへ光ファイバーで本線を送るといった、単体での分配器としての役割も果たします。

• 抜け止め防止のロック式電源コネクタによる高い安全性

  業務用の現場で最も多いトラブルの一つが電源ケーブルの意図しない抜けです。安価なコンバーターが一般的なDCジャックを採用しているのに対し、本機はスクリューロック式の電源コネクタを標準装備しています。ケーブルが引っ張られても電源が脱落せず、ライブ配信や生放送中の致命的な映像遮断リスクを物理的に排除する堅牢な設計です。

• 追加購入不要で即座に稼働するレンタル向けの完全パッケージ

  光ファイバー伝送を行う場合、通常は本体に加えて対応するSFPモジュールの選定と別途購入が必要になりますが、本レンタルパッケージにはAJA純正のFiber SFPモジュールと専用ACアダプターが標準で組み込まれています。短期間のプロジェクトでも適合性の確認や追加コストに悩まされることなく、届いたその日から確実な長距離伝送システムを構築できます。

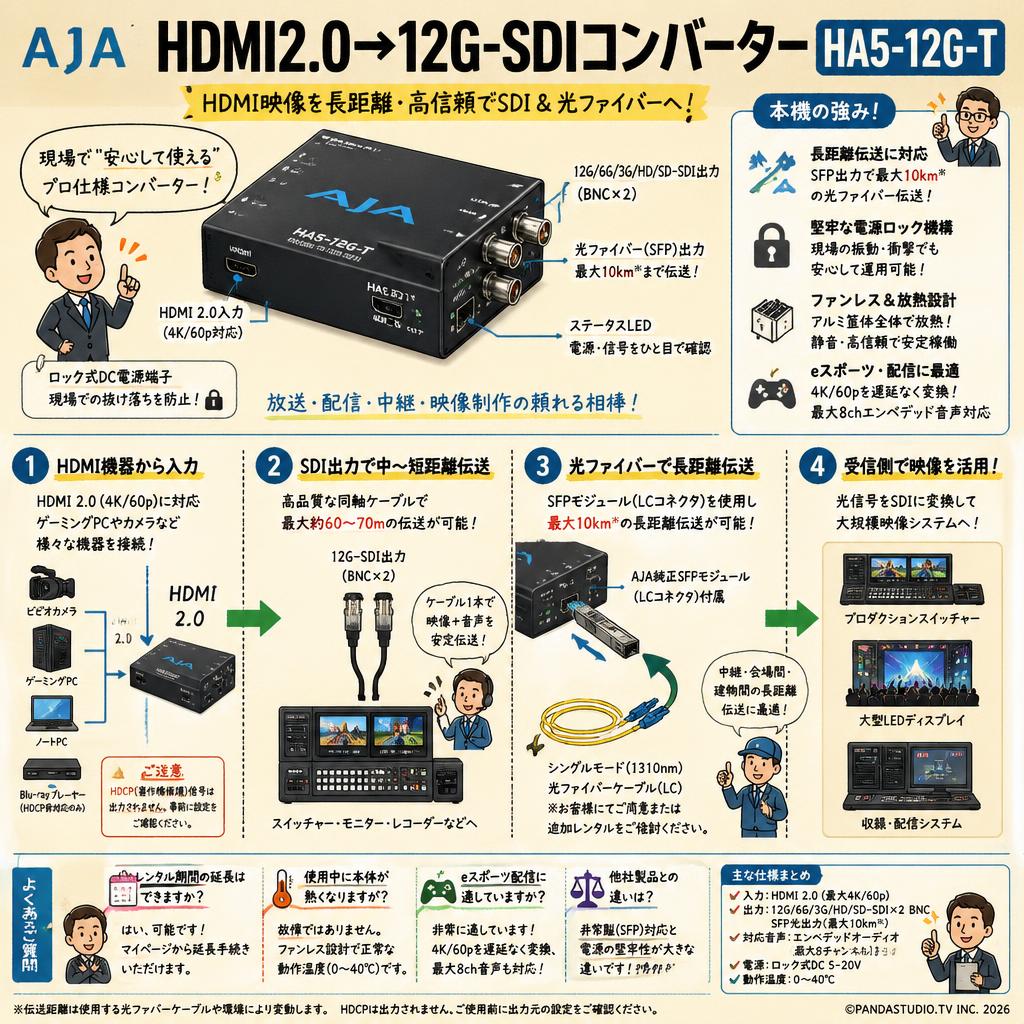

Q: 12G-SDIと同軸ケーブルの最大伝送距離はどのくらいですか？
A: 高品質な12G-SDI対応同軸ケーブル（Belden 4794Rなど）を使用した場合、最大約60〜70mの伝送が可能です。それ以上の距離が必要な場合は、本機の光ファイバー（SFP）出力を利用することで最大10kmまで伝送できます。

Q: レンタルセットにはSFPモジュールが含まれていますか？
A: はい、本製品のレンタルセットにはAJA純正のFiber SFPモジュール（シングルモード用、LCコネクタ）が本体に装着された状態で含まれています。光ファイバーケーブル本体はお客様の必要な長さに応じて別途ご用意いただくか、追加レンタルをご検討ください。

Q: 光ファイバーケーブルの端子形状は何に対応していますか？
A: 付属のSFPモジュールは「LCコネクタ」を採用しています。シングルモード（1310nm）の光ファイバーケーブルを接続してご使用ください。STコネクタやマルチモードケーブルには対応していませんのでご注意ください。

Q: Blackmagic DesignのMicro Converterと比較してどう違いますか？
A: 最大の違いは長距離伝送機能と電源の堅牢性です。本機は光ファイバー（SFP）出力により数キロ単位の伝送が可能であり、また電源端子がロック式のため現場での抜け落ちリスクが極めて低く、よりシビアな業務用環境に適しています。

Q: HDMI入力のHDCP（著作権保護）信号はSDIに変換できますか？
A: いいえ、変換できません。著作権保護（HDCP）がかけられたBlu-rayプレーヤーや一部のPCからの映像信号は、法的制限により本機に入力してもSDIおよび光ファイバーからは出力されません。事前に出力元のHDCP設定をご確認ください。

Q: 利用途中でレンタル期間を延長できますか？
A: はい、可能です。レンタル期限の前にマイページから延長手続きを行っていただくことで、引き続きご利用いただけます。ただし、次のご予約が入っている場合は延長できないことがありますので、日程の変更が判明した時点でお早めにお手続きください。

Q: 使用中に本体が熱くなりますが、故障ですか？
A: 故障ではありません。本機はファンレス設計を採用しており、航空機グレードのアルミ製筐体全体をヒートシンクとして放熱する仕組みになっています。そのため表面は熱くなりますが、正常な動作温度範囲内（0〜40℃）で安定して稼働するよう設計されています。

Q: eスポーツ大会などの配信用途に適していますか？
A: 非常に適しています。HDMI 2.0対応により、ゲーミングPCの4K/60p映像を遅延なく12G-SDIに変換できます。また、最大8チャンネルのエンベデッドオーディオに対応しているため、ゲームのマルチチャンネル音声も映像と同期してスイッチャーへ伝送可能です。

• Blackmagic Design Micro Converter HDMI to SDI 12G...
  USB給電で手軽に扱えコストパフォーマンスに優れるため、予算を抑えたい小規模現場のユーザーに最適
• Blackmagic Design Teranex Mini HDMI to SDI 12G...
  フロントパネルでの映像確認やスマートなラックマウントが可能で、スタジオ設備として常設したい環境に適合
• AJA HA5-12G...
  光ファイバー出力を省き同軸SDI出力のみに特化したモデルで、短距離配線メインの放送技術者に支持される
• Roland VC-1-HS
  HD解像度までの対応だが、ロスレス変換と極小遅延が特徴で、フルHD環境のライブイベント業者に好まれる
• Lumantek ez-MD+
  HDMI/SDIの双方向変換とオーディオのエンベデッド/ディスエンベデッド機能を備え、音声処理を重視するPA兼任者に適する

放送技術者 (50代 男性) / 安定した4K長距離伝送が可能だがSFPの取り扱いには注意が必要 : 評価 ★★★★☆ 4.5

放送機器展の技術ブログより。スタジアムでの4K中継テストに使用しました。HDMIから12G-SDIへの変換が極めて安定しており、光ファイバー経由で1km先のスイッチャーまでジッターなしで伝送できたのは見事です。AJAらしい堅牢な作りは現場で安心感があります。ただ、SFPモジュールのLCコネクタ部分は繊細なので、屋外の砂埃が多い環境では保護キャップの管理やクリーニングなど、光ケーブル特有の慎重な取り扱いが求められます。

配信ディレクター (30代 男性) / eスポーツ配信の救世主。発熱がやや気になる : 評価 ★★★★☆ 4.0

YouTubeの機材レビューより。大規模なゲーム大会の配信で、選手用PCの4K映像を遠くのオペ卓へ送るためにレンタルしました。遅延が全く感じられず、ゲームのマルチチャンネル音声も綺麗に乗ってくれるので非常に助かります。ロック式の電源も足元に機材を置く現場では必須の機能です。気になる点としては、ファンレス設計のため連続稼働させると本体がかなり熱くなります。風通しの悪い密閉されたラック裏などに押し込むのは少し不安を感じました。

映像クリエイター (40代 女性) / 確実なロック式電源が現場で安心。少し重くてかさばる : 評価 ★★★★☆ 4.0

映像制作フォーラムの機材スレッドより。企業イベントのマルチカメラ収録で、民生用カメラの出力をSDIベースのシステムに組み込むために使用しました。他社の安価なコンバーターで電源抜けのトラブルを経験して以来、このスクリューロック式電源のAJA製品を指名借りしています。動作の信頼性は完璧ですが、金属製の筐体は頑丈な分だけずっしりと重く、カメラのリグに直接マウントするには少しサイズと重量がありすぎるのが難点です。

必須アクセサリ

• シングルモード 光ファイバーケーブル LC-LC 100m...
  本機のSFPモジュールを活かし、同軸では不可能な長距離伝送を行うために必須
• Canare 12G-SDI対応 BNCケーブル 10m...
  変換した12G-SDI信号を近距離のモニターやスイッチャーへ品質を落とさず接続するために必要

用途別のおすすめ

• プレミアムハイスピード HDMIケーブル 2m...
  PCやカメラからの4K/60p出力を本機へ入力する際、帯域不足によるブラックアウトを防ぐために推奨
• Blackmagic Design ATEM 1 M/E Constellation HD...
  本機で変換したSDI信号を複数入力し、ライブ配信やイベントでスイッチング操作を行う中核機材として

代替・類似製品

• Blackmagic Design Micro Converter HDMI to SDI 12G...
  光ファイバー伝送が不要で、より小型・軽量かつUSB給電で手軽に運用したい場合の代替品

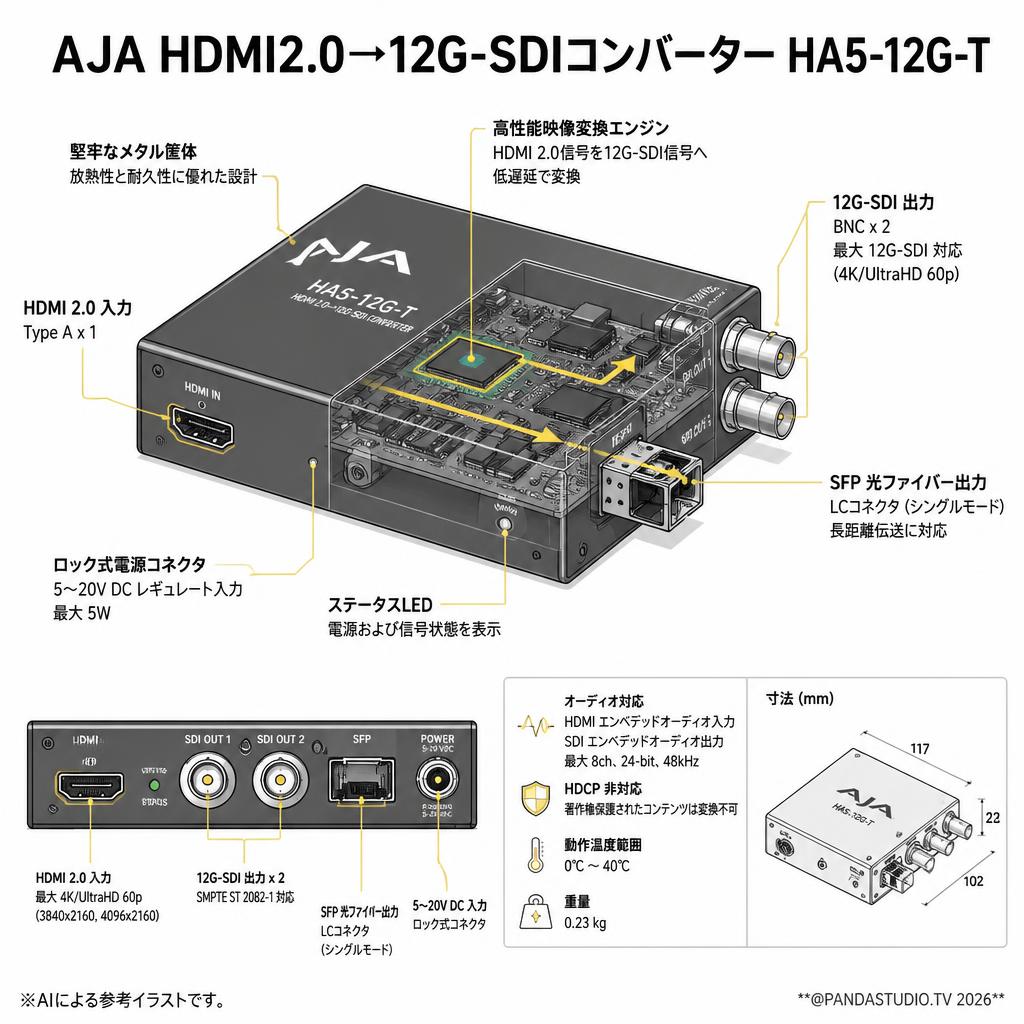

ビデオ入力フォーマット: 最大 4K/UltraHD 60p (3840x2160, 4096x2160)

ビデオ入力端子: HDMI 2.0 Type A x 1

ビデオ出力端子: 12G-SDI BNC x 2、SFPモジュール (LCコネクタ、シングルモード) x 1

オーディオ入力: HDMIエンベデッドオーディオ (最大8チャンネル、24-bit、48kHz)

オーディオ出力: SDIエンベデッドオーディオ (最大8チャンネル、24-bit、48kHz)

HDCP対応: 非対応 (著作権保護されたコンテンツは変換不可)

電源: 5〜20V DC レギュレート、最大 5W (ロック式コネクタ)

寸法: 117 mm x 102 mm x 23 mm

重量: 0.23 kg

動作温度範囲: 0℃ 〜 40℃
