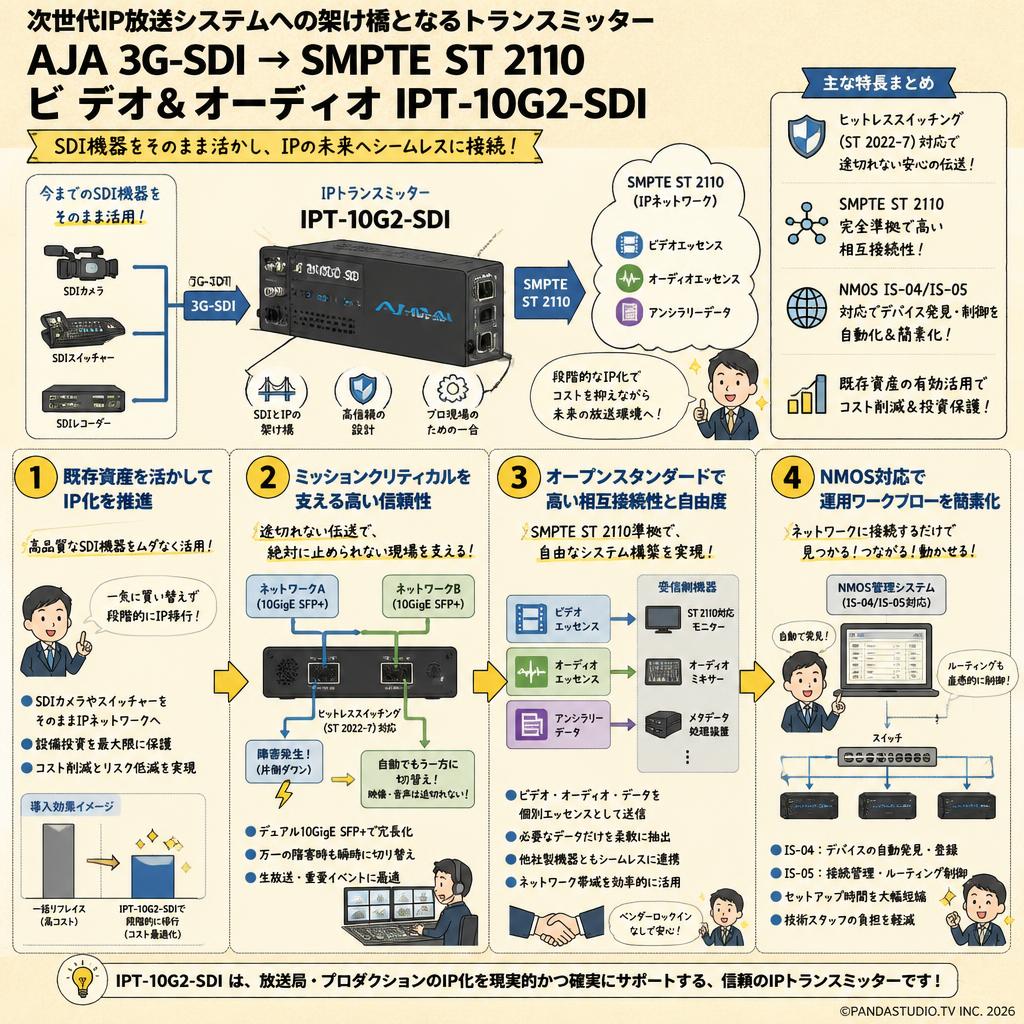

次世代IP放送システムへの架け橋となるトランスミッターとは？

「AJA 3G-SDI → SMPTE ST 2110 ビデオ& オーディオ IPT-10G2-SDI」は、従来のベースバンドSDI信号を最新のIPネットワーク標準へと変換する、プロフェッショナル向けのIPトランスミッターです。放送局や大規模ライブイベントの現場において、既存のSDIカメラやスイッチャーを最新のSMPTE ST 2110インフラストラクチャにシームレスに統合するための重要な役割を担います。単なる変換器にとどまらず、これまで投資してきたレガシー機材の寿命を延ばしつつ、次世代のネットワーク化された映像制作環境への移行を強力にサポートする設計思想に基づいて開発されています。

IP化の波における既存資産の有効活用とコスト削減の実現

映像制作業界全体がIP化へと大きく舵を切る中、すべての機材を一度にIP対応機器へリプレイスすることは莫大なコストとリスクを伴います。本製品は、これまでに設備投資してきた高品質なSDIベースの映像機器をそのままIPネットワーク上で活用できるようにすることで、この移行期特有のジレンマを解決します。段階的なIP化を推進する放送局やプロダクションにとって、既存資産の価値を保ちながらインフラの近代化を図るための、極めて現実的かつ効率的なソリューションとして市場で確固たる位置づけを確立しています。

ミッションクリティカルな現場を支える堅牢な冗長アーキテクチャ

本機のコアとなる技術的アイデンティティは、放送現場の厳しい要求に応える高い信頼性と冗長性の確保にあります。デュアル10GigE SFP+接続によるヒットレススイッチング（SMPTE ST 2022-7）にネイティブ対応しており、万が一ネットワークの一方に障害が発生した場合でも、映像や音声の途切れを引き起こすことなく伝送を継続できます。この高度な冗長設計により、生放送や重要なライブ配信など、絶対に失敗が許されないミッションクリティカルな環境下において、運用者に極めて大きな安心感をもたらします。

オープンスタンダードに基づく高い相互接続性とシステム設計の自由度

特定のメーカーに依存しないオープンな映像制作環境を構築するために、SMPTE ST 2110規格に完全準拠している点も重要な特徴です。ビデオ、オーディオ、アンシラリーデータを個別のエッセンスとしてネットワーク上に送信することで、受信側の機器は必要なデータのみを柔軟に抽出して処理することが可能になります。これにより、ネットワーク帯域の効率的な利用と、他社製のST 2110対応機器群とのシームレスな相互接続性が担保され、システム全体の設計の自由度が飛躍的に向上します。

ネットワーク上での直感的なデバイス発見と制御ワークフローの簡素化

IPネットワーク上に無数に存在する機器を管理する煩雑さを解消するため、NMOS（Networked Media Open Specifications）のIS-04およびIS-05を強力にサポートしています。これにより、ネットワークに接続するだけで管理システムから自動的にデバイスとして発見され、ルーティングの制御も標準化されたプロトコルで直感的かつ迅速に行うことができます。複雑化するIPインフラにおいて、セットアップ時間の短縮と運用ワークフローの簡素化を実現し、現場の技術スタッフの負担を大幅に軽減します。

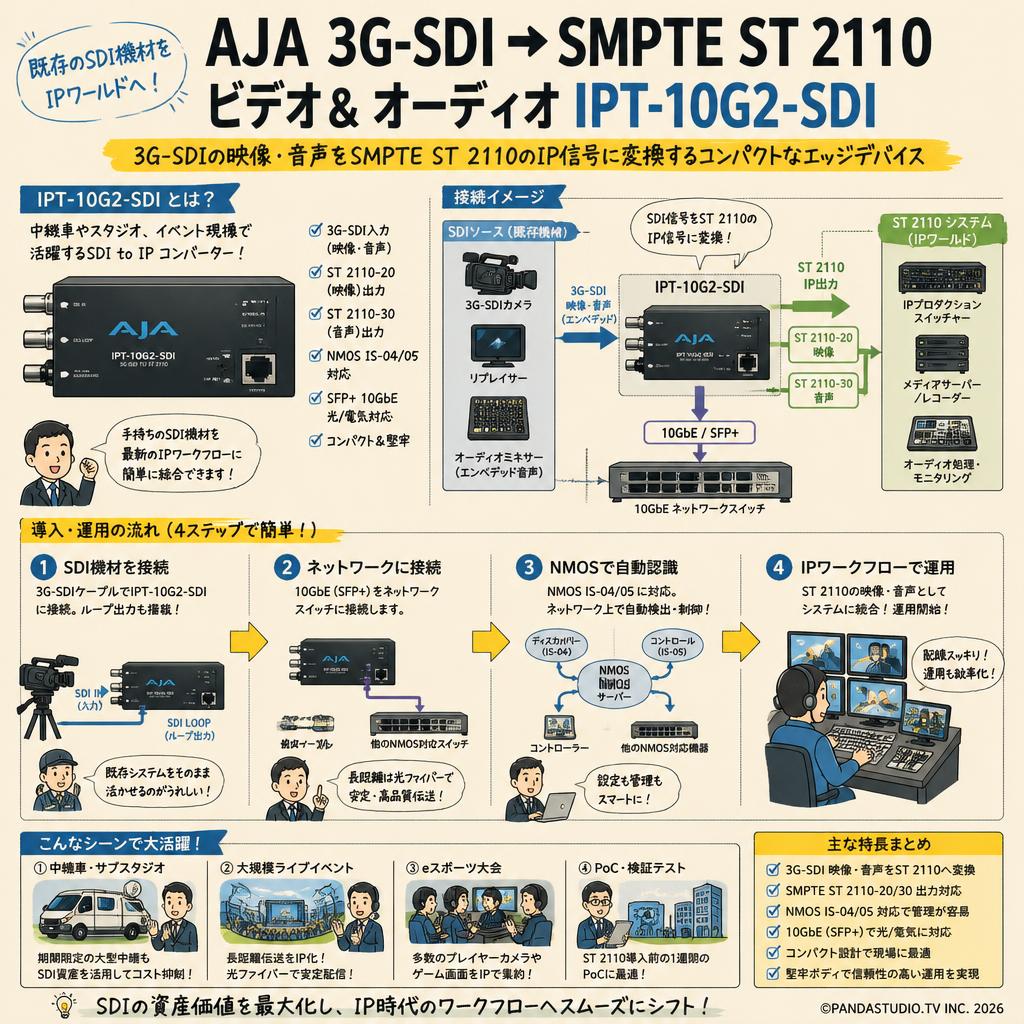

• 中継車・放送局のシステムエンジニア


  既存のSDIカメラ資産を最新のST 2110ベースのスタジオサブや中継車に統合したいシステムエンジニア。期間限定の大型スポーツ中継でのスポットレンタルに最適です。高価なIPネイティブカメラを新規購入せず、手持ちのSDI機材をIPネットワークに組み込めるためシステム構築コストを大幅に抑制できます。

• 大規模ライブイベントのテクニカルディレクター


  広大なアリーナや野外フェス会場において、長距離の映像伝送をIPネットワーク経由で構築するディレクター。週末の2日間限定の音楽フェスでの利用にフィットします。従来の同軸ケーブルでは引き回しが困難な長距離伝送の課題を、光ファイバーベースのIP伝送に変換することで解決し、安定した信号配信を実現します。

• eスポーツ大会の配信オペレーター


  多数のプレイヤーカメラやゲーム画面（SDI出力）をIPベースのプロダクションスイッチャーに集約したい配信オペレーター。数日間の国際eスポーツトーナメントに向けたレンタルが適しています。多チャンネルのSDI信号をIP化してネットワークスイッチに集約することで、物理的な配線のスパゲッティ状態を解消します。

• IP映像システムの導入を検討する設備コンサルタント


  顧客のホールやスタジオにST 2110システムの導入を提案する前段階として、実際の機器との相互接続性を検証したいコンサルタント。本導入前の1週間のPoC（概念実証）テスト用のレンタルに最適です。NMOSによるディスカバリーの挙動を実際の環境でテストすることで、顧客への提案精度を高めることができます。

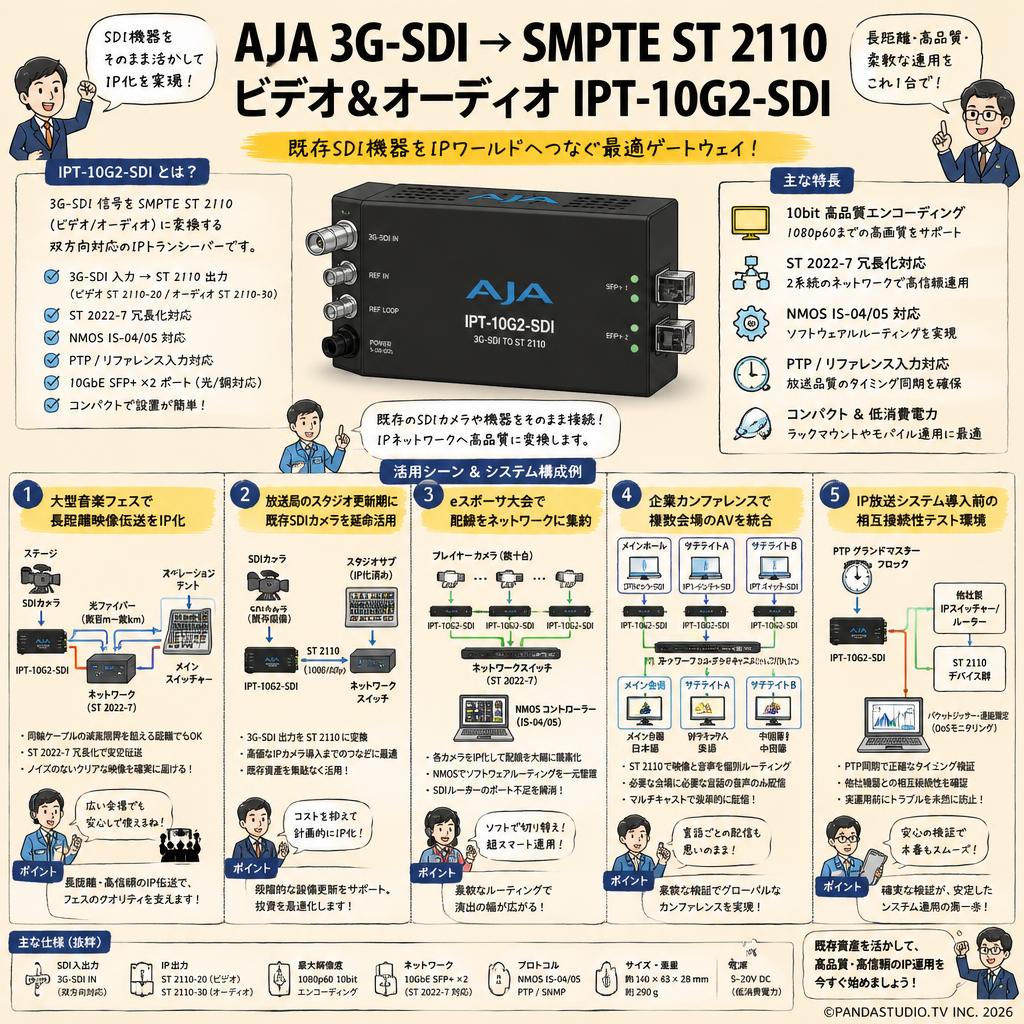

• 大型音楽フェスで長距離の映像伝送をIP化して構築するのに最適な構成


  広大な野外フェス会場において、ステージ上のSDIカメラから数百メートル離れたオペレーションテントまで映像を送るシーンです。ST 2022-7による冗長化設定を有効にし、光ファイバーで伝送します。同軸ケーブルの減衰限界を超えた長距離でも、ノイズのないクリアな映像を安定してメインスイッチャーへ届けます。

• 放送局のスタジオ更新期に既存SDIカメラを延命して活用するソリューション


  スタジオサブのIP化が完了したものの、カメラ設備はまだSDIベースのものが残っている放送局での運用シーンです。カメラの3G-SDI出力を本機に入力し、1080/60pの映像としてネットワークスイッチへ送信します。新規に高価なIPカメラを導入するまでのつなぎとして、既存資産を無駄なく運用し続けることが可能です。

• eスポーツの国際大会で複雑な配線をネットワークスイッチに集約する運用


  数十名のプレイヤーの顔出しカメラを1つのプロダクションシステムに統合するeスポーツ大会でのシーンです。各カメラ出力に本機を接続し、NMOS IS-04/05を用いてIPルーティングをソフトウェア上で一元管理します。SDIルーターのポート不足を回避し、ネットワークスイッチ経由で柔軟に映像ソースを切り替えます。

• 企業の大規模カンファレンスで複数会場の映像音声を統合するシステム


  メインホールとサテライト会場がネットワークで結ばれた企業カンファレンスでのシーンです。各会場のプレゼン用PCやSDIカメラの映像をST 2110に変換し、マルチキャストで配信します。映像と音声を個別にルーティングできる利点を活かし、特定の会場には指定言語の音声のみを配信するといった高度な制御が可能です。

• IP放送システムの導入前検証として機材の相互接続性をテストする環境


  新たなST 2110ベースの中継車を設計するにあたり、他社製IPスイッチャーやルーターとの相性確認を行うラボでのテストシーンです。リファレンス入力にPTPグランドマスタークロックを同期させ、ネットワーク上のパケットジッターや遅延を測定します。実際の運用前に確実な相互接続を確認し、トラブルを未然に防ぎます。

• SMPTE ST 2022-7ヒットレススイッチングによる究極の冗長性


  Blackmagic DesignのTeranex Mini IP Video 12Gなどの競合製品と比較して、本機は2つの10GigE SFP+ポートを標準搭載し、ST 2022-7ヒットレススイッチングにネイティブ対応している点が最大の強みです。一方のネットワーク経路にパケットロスが生じても、もう一方の経路から瞬時に補完するため、放送事故に直結する映像のブラックアウトを完全に防ぎます。

• NMOS IS-04/IS-05対応によるシームレスなシステム統合


  単なるIP伝送だけでなく、NMOS（Networked Media Open Specifications）のIS-04およびIS-05をサポートしています。これにより、LawoやRiedelなどの他社製IP放送コントローラーから即座にデバイスとして認識され、IPアドレスを意識することなくSDIルーターと同じ感覚でクロスポイントの切り替えが直感的に行えます。

• ビデオ・オーディオ・アンシラリーの独立したエッセンス伝送


  従来のSDI over IPのように信号を丸ごとカプセル化するのではなく、ST 2110規格に基づき、ビデオ、オーディオ（最大16ch）、アンシラリーデータを個別のIPストリームとして送信します。これにより、音声ミキサーにはオーディオストリームのみをルーティングするなど、ネットワーク帯域を無駄にしない効率的で柔軟なシステム構築が実現します。

• 短期プロジェクトに最適なSFP+モジュール搭載済みのレンタルセット


  通常、この手のIPコンバーターは10GbE SFP+トランシーバーモジュールが別売りとなっており、導入時に適合モジュールを探す追加コストがかかります。しかし、当レンタル品はAJA純正の光ファイバーSFP+モジュールが予め組み込まれているため、お手持ちの光ケーブル（LCコネクタ）を挿すだけで即座にST 2110ネットワークへの組み込みを開始できます。

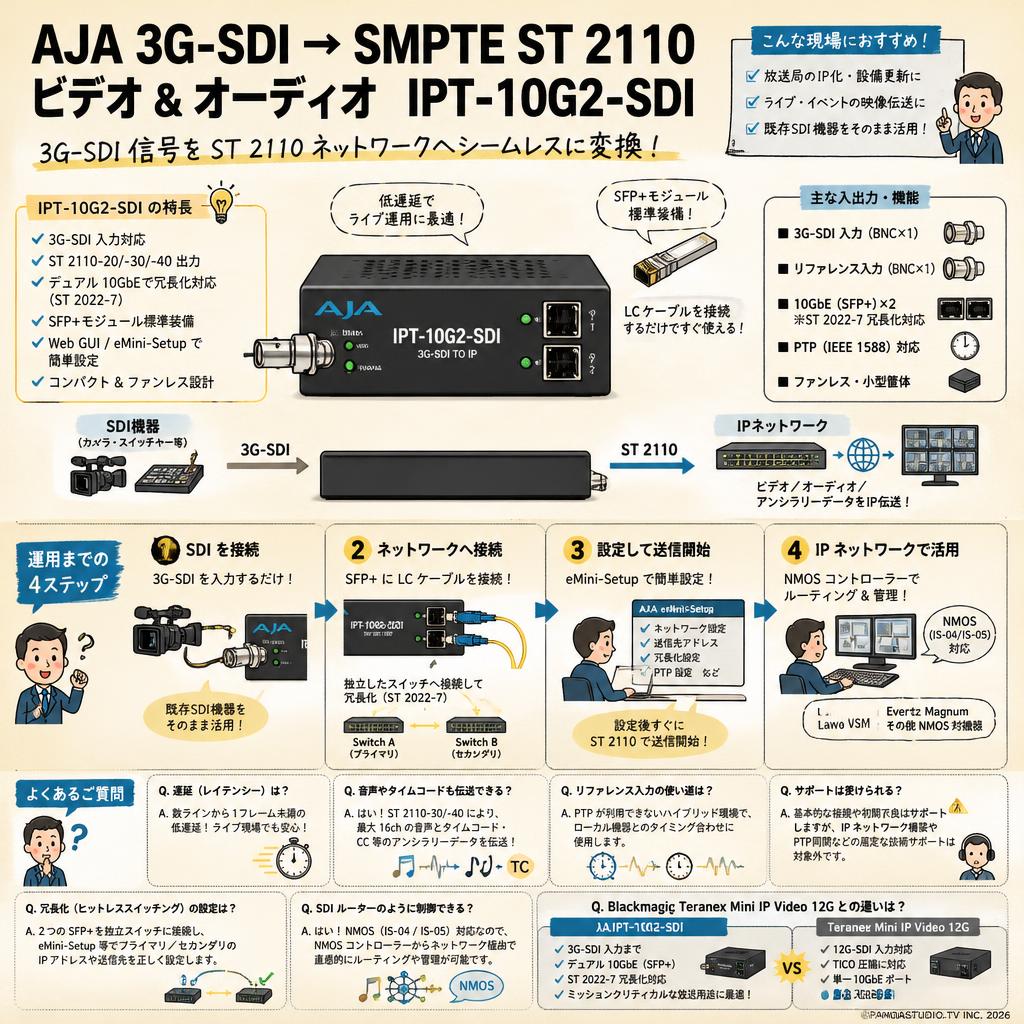

Q: SMPTE ST 2110ネットワークに接続するための光ファイバーモジュールは付属していますか？
A: はい、レンタルセットには10GigE接続用のSFP+トランシーバーモジュールが予め装着または同梱されています。別途モジュールを購入・用意する必要なく、お手持ちのLCコネクタ光ケーブルを接続するだけですぐにご利用いただけます。

Q: 既存のSDIルーターのように、映像の切り替え制御をソフトウェアから行えますか？
A: はい、NMOS IS-04およびIS-05プロトコルに対応しているため、NMOS互換のブロードキャストコントローラー（Lawo VSMやEvertz Magnumなど）を使用して、ネットワーク経由で直感的にルーティングやデバイス管理を行うことが可能です。

Q: ネットワークの冗長化（ヒットレススイッチング）を利用するには特別な設定が必要ですか？
A: SMPTE ST 2022-7による冗長化を行うには、2つのSFP+ポートそれぞれを独立したネットワークスイッチに接続し、AJA eMini-Setupソフトウェア等を使用してプライマリとセカンダリのIPアドレスや送信先を正しく設定する必要があります。

Q: SDI入力からST 2110へ変換する際の遅延（レイテンシー）はどのくらいですか？
A: 本機はベースバンド信号をIPパケット化するハードウェア処理を行っており、遅延は通常数ラインから1フレーム未満と非常に低レイテンシーです。そのため、ライブイベントでの大型ビジョン出しなど、遅延がシビアな現場でも問題なく使用できます。

Q: 映像だけでなく、SDIに重畳された音声やタイムコードも伝送できますか？
A: はい、ST 2110-30規格により最大16チャンネルのエンベデッドオーディオを独立したストリームとして伝送可能です。また、ST 2110-40規格によりタイムコードやクローズドキャプションなどのアンシラリーデータも伝送できます。

Q: リファレンス入力端子がありますが、PTP（IEEE 1588）の代わりに使用するのですか？
A: 基本的にST 2110ネットワークではPTPグランドマスタークロックによる同期が必須ですが、本機のリファレンス入力は、ローカルのベースバンド機器とタイミングを合わせる必要がある特定のハイブリッド環境向けに用意されています。

Q: レンタル期間中に設定方法がわからなくなった場合、サポートは受けられますか？
A: レンタル機材の基本的な接続や初期不良に関するサポートは提供しておりますが、ST 2110ネットワークのルーティングやPTP同期など、お客様のIPインフラ環境に依存する高度なシステム構築に関する技術サポートは対象外となりますのでご了承ください。

Q: BlackmagicのTeranex Mini IP Video 12Gと比較してどう違いますか？
A: Teranex Miniは12G-SDIに対応しTICO圧縮などをサポートしますが、本機は3G-SDI入力までである代わりに、ST 2022-7ヒットレススイッチング用のデュアル10GbEポートを搭載しており、ミッションクリティカルな放送用途での冗長性に優れています。

• Blackmagic Design Teranex Mini IP Video 12G...
  12G-SDIとTICO圧縮に対応し、4K映像を10GbEで伝送したいコスト重視のユーザー向け
• Matrox ConvertIP DSS...
  SDIだけでなくHDMI信号のIP変換にも対応し、企業AVシステムと放送IPを混在させる環境に最適
• Riedel MediorNet FusioN 3...
  ゲートウェイ機能だけでなく、マルチビューワーやアップ/ダウンコンバートなど内部処理能力を求める現場向け
• Evertz 7890INC-3G...
  EvertzのMagnumコントローラーを中心に大規模なIPルーティングシステムを構築済みの放送局向け
• Cobalt Digital 9992-ENC...
  ST 2110への非圧縮変換だけでなく、H.265/HEVCエンコードも同時に行いたいハイエンド配信向け

放送局システムエンジニア (40代 男性) 既存SDIカメラのST2110統合に活躍 : 評価 ★★★★★ 5.0

業界誌のレビュー記事より。スタジオのIP化に伴い、既存のHDカメラをST 2110ネットワークに組み込むためにテストしました。NMOS IS-04対応のおかげで、ネットワークに繋ぐだけでコントローラーから自動認識され、セットアップが劇的に早かったです。ただ、AJA eMini-SetupソフトのUIが少し古く、初期のIPアドレス設定はUSB接続で行う必要がある点は少し手間に感じました。

ライブ配信技術者 (30代 男性) 冗長化は完璧だが発熱に注意 : 評価 ★★★★☆ 4.0

海外の放送機器フォーラムの書き込みより。eスポーツ大会で長距離のSDI伝送を光ファイバーのIPに置き換えるために使用。ST 2022-7のヒットレススイッチングをテストで片線抜いて試しましたが、映像の乱れは全くなく見事でした。注意点として、コンパクトな筐体ゆえに動作中の本体はかなり熱を持ちます。ラックマウント時や密集させて配置する場合は冷却ファンなどのエアフロー確保が必須です。

映像設備コンサルタント (50代 男性) オーディオエッセンスの分離が便利 : 評価 ★★★★☆ 4.5

機材検証ブログの記事より。ST 2110の利点であるビデオとオーディオの独立ルーティングを検証しました。このトランスミッターから送出した16chの音声を、映像とは別のIPオーディオコンソールに直接ルーティングでき、SDIのディエンベデッド処理が不要になるのは非常にスマートです。ただし、PTPクロックの同期設定がシビアで、ネットワークスイッチ側のQoS設定を正しく行わないとパケットジッターが出やすいです。

必須アクセサリ

• BNCケーブル 5m...
  SDIカメラやスイッチャーから本機へのベースバンド映像入力に必須
• LC-LC 光ファイバーケーブル 50m...
  本機のSFP+ポートから10GbEネットワークスイッチへの長距離接続に必要

用途別のおすすめ

• Netgear M4300-96X...
  SMPTE ST 2110のマルチキャストルーティングに対応した10Gコアスイッチとして
• AJA IPR-10G2-SDI
  IPネットワーク上のST 2110信号を受信してSDIモニターに出力するペア運用に

代替・類似製品

• Blackmagic Design Teranex Mini IP Video 12G...
  ST 2110ではなくTICO圧縮を用いて4K/12G-SDIをIP伝送したい場合の代替機

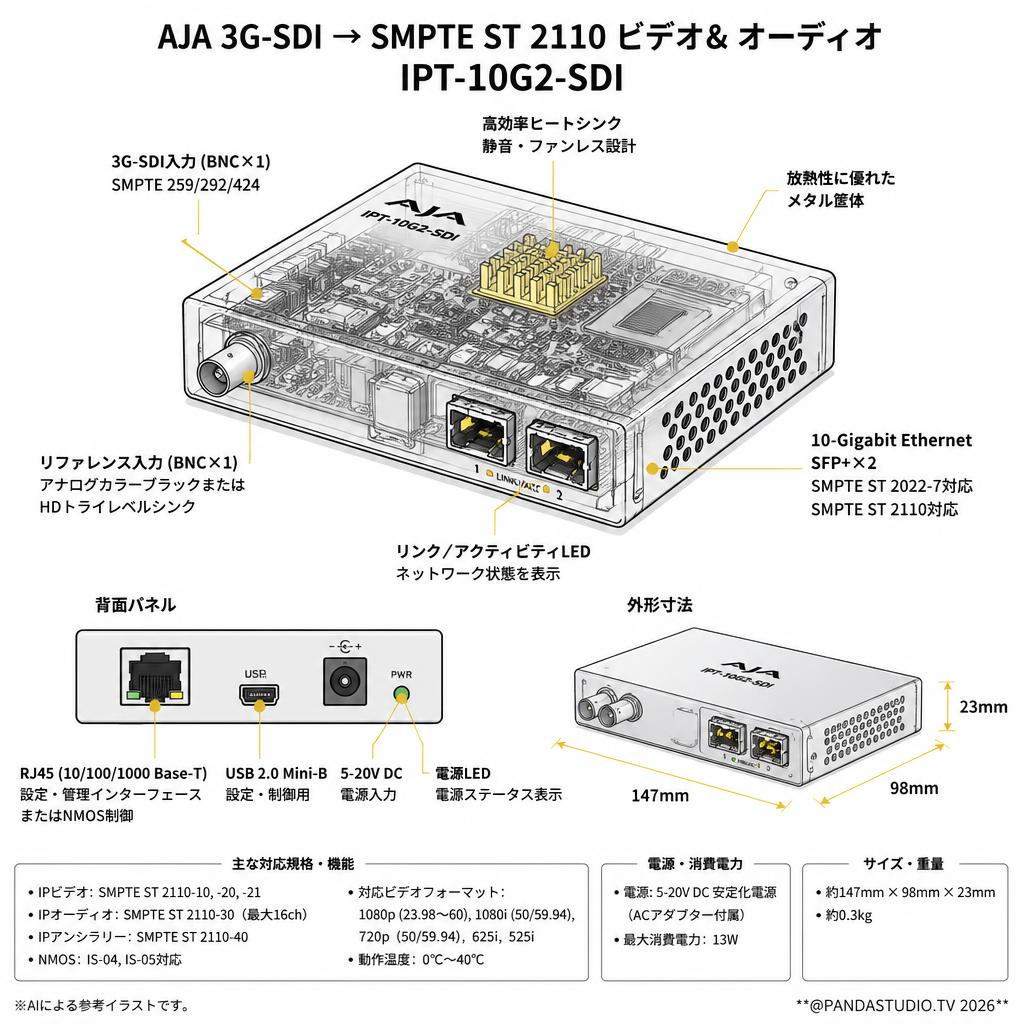

映像入力: 3G-SDI BNC×1（SMPTE 259/292/424）

ネットワークインターフェース: 10-Gigabit Ethernet SFP+×2（SMPTE ST 2022-7対応）

対応IPビデオ規格: SMPTE ST 2110-10, -20, -21

対応IPオーディオ規格: SMPTE ST 2110-30（最大16チャンネル）

対応IPアンシラリー規格: SMPTE ST 2110-40

ディスカバリー＆制御: NMOS IS-04, IS-05

対応ビデオフォーマット: 1080p (23.98〜60), 1080i (50/59.94), 720p (50/59.94), 625i, 525i

リファレンス入力: BNC×1（アナログカラーブラックまたはHDトライレベルシンク）

設定・管理インターフェース: 10/100/1000 Base-T RJ45×1 または USB 2.0 Mini-B

寸法・重量: 約147mm × 98mm × 23mm、約0.3kg

動作温度範囲: 0℃ 〜 40℃

電源: 5-20V DC安定化電源、最大13W（ACアダプター付属）
