Roland VC-1-SCとは

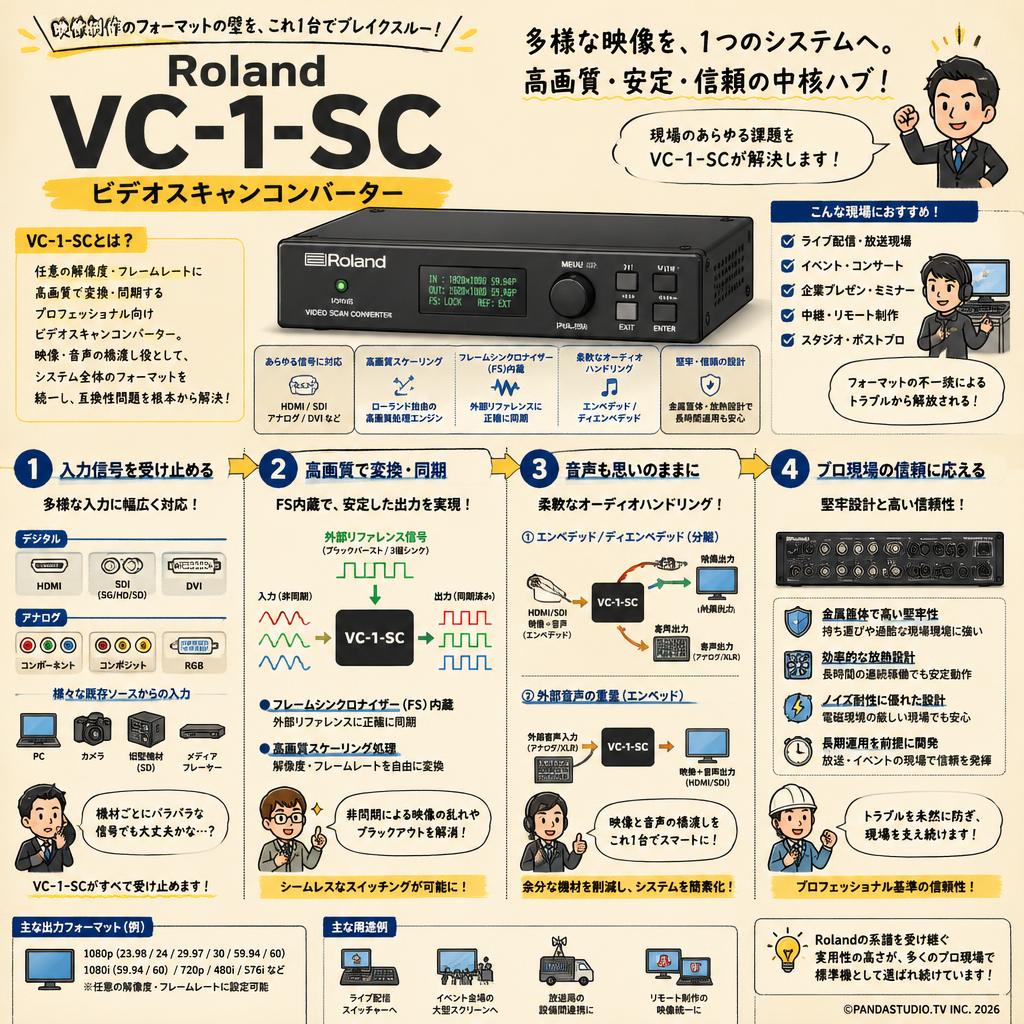

Roland VC-1-SCは、多彩な映像・音声信号に対応したフレーム・シンクロナイザー搭載のアップ/ダウン/クロス/スキャン・コンバーターです。3G/HD/SD-SDIやHDMIといったデジタル信号に加え、RGB、コンポーネント、コンポジットなどのアナログ信号を入力し、任意のフォーマットにスケーリング変換してSDIとHDMIから同時出力できます。解像度やフレームレートの異なるPC映像や民生用機器、レガシーなアナログ機器を業務用スイッチャーシステムに統合したいイベントや配信現場、映像送出オペレーションにおいて信号トラブルを未然に防ぐ必須のコンバーターです。

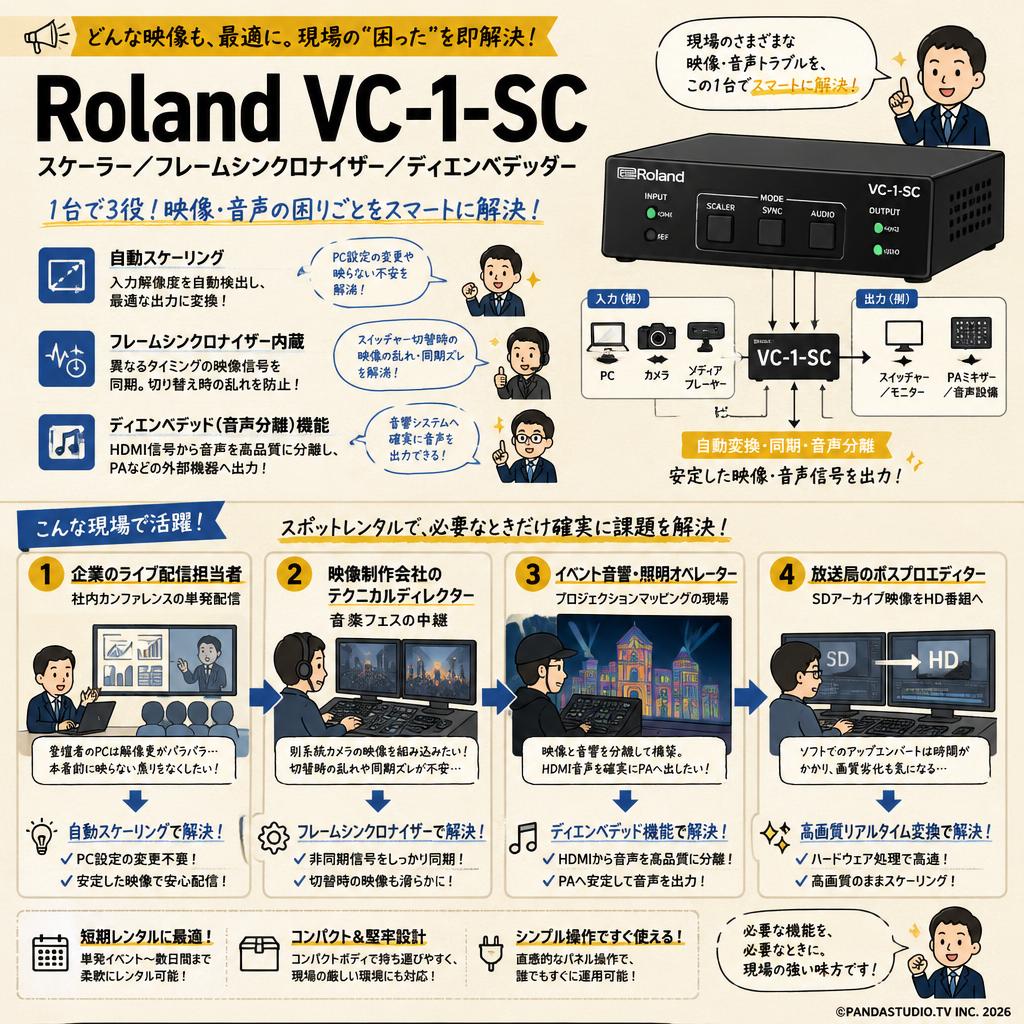

この商品がおすすめの人
- イベントやライブ配信のオペレーター:持ち込みPCの解像度トラブルや、様々な入力フォーマットを安定した業務用システム規格に揃えたい方。
- 古い映像機器やアナログ機材を活用したい方:コンポジットやRGB/コンポーネント出力の映像を高品質にデジタル化し、現行のHDMIやSDIシステムに組み込みたい方。
- 映像と音声を一括でまとめたい配信技術者:外部アナログ/デジタル音声を映像信号に埋め込む(エンベデッド)作業をシンプルに行いたい方。

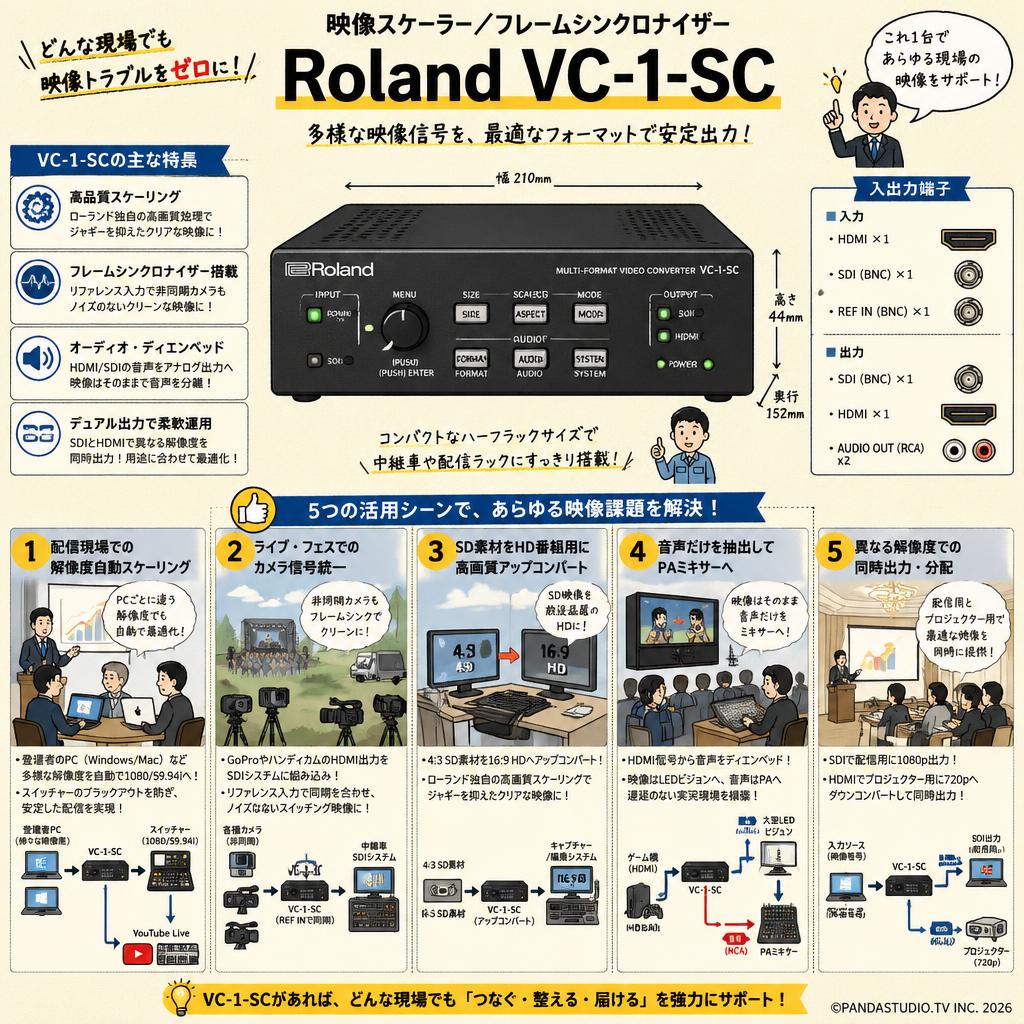

おすすめの用途
- 映像信号変換:PC映像やレガシー機器のアナログ映像、HDMI信号を3G/HD-SDIや任意のHDMI解像度へスキャンコンバート・解像度変換する用途に最適です。
- オーディオ機器の接続:オーディオエンベデッド/ディエンベデッド機能を備えており、アナログ音声やAES/EBUデジタル音声を映像と高品位に統合・分離する用途に適しています。
- 映像出力:変換後の映像をSDIとHDMIの双方から同時出力できるため、メインプロジェクターとモニタリング環境への同時送出用途に活躍します。
Roland VC-1-SCをレンタルする際の注意点
レンタル前に確認したいこと
- 入力および出力機器の端子規格(SDI、HDMI、RGB、コンポジット等)と、必要とする解像度・フレームレートを事前に確認してください。
- 本機はロスレス変換には非対応です。完全な画質維持が必要な場合は対応する専用機材をご検討ください。
スペック・機能上の注意点
- HDCP信号に関する制限:入力されたHDCP付きHDMI信号をSDI信号に変換して出力することはできません(HDCP付きでHDMI出力のみ可能)。また、HDCP信号を録画機器でキャプチャ・録画することはできません。
- フレームレート変換の仕様:フレームレート変換はフレーム・リピート/スキップによる簡易変換となります。
- 最大解像度:対応する最大解像度は1080p(3G-SDI)までとなります。4K解像度の入出力には対応していません。
使用前に準備・確認したいこと
- 本体側面のディップスイッチ設定、またはPCとUSB接続して行う専用設定ソフトウェアの動作環境を事前に確認してください。
- 同期結合を行う場合は、リファレンス信号(ブラックバースト/2値・3値同期)の入力環境を準備してください。
レンタル商品に含まれていないもの
- 別途必要:SDIケーブル — SDI入出力機器との接続に必要となります。
- 別途必要:HDMIケーブル — HDMI入出力機器との接続に必要となります。
- 利用条件によって必要:アナログ映像変換コネクター・ケーブル — RGB、コンポーネント、コンポジットなどの各種アナログ端子を接続する場合に必要です。
- 利用条件によって必要:USBケーブル — PCから詳細設定ソフトウェアを使用して本体設定を変更する場合に必要です。
おすすめオプション
- 利用条件によって必要:BNCケーブル(HD-SDI) — 安定した業務用SDI信号伝送を行うために、会場の距離に応じたケーブルの同時レンタルをおすすめします。
- 利用条件によって必要:HDMIケーブル — 入力ソースとなるPCやモニターへ映像を出力する際に合わせて手配しておくと便利です。
- あると便利:ビデオスイッチャー — スケーラーで規格を揃えた映像を複数切り替えるスイッチャーと組み合わせることで、安定した配信・スイッチング環境を構築できます。

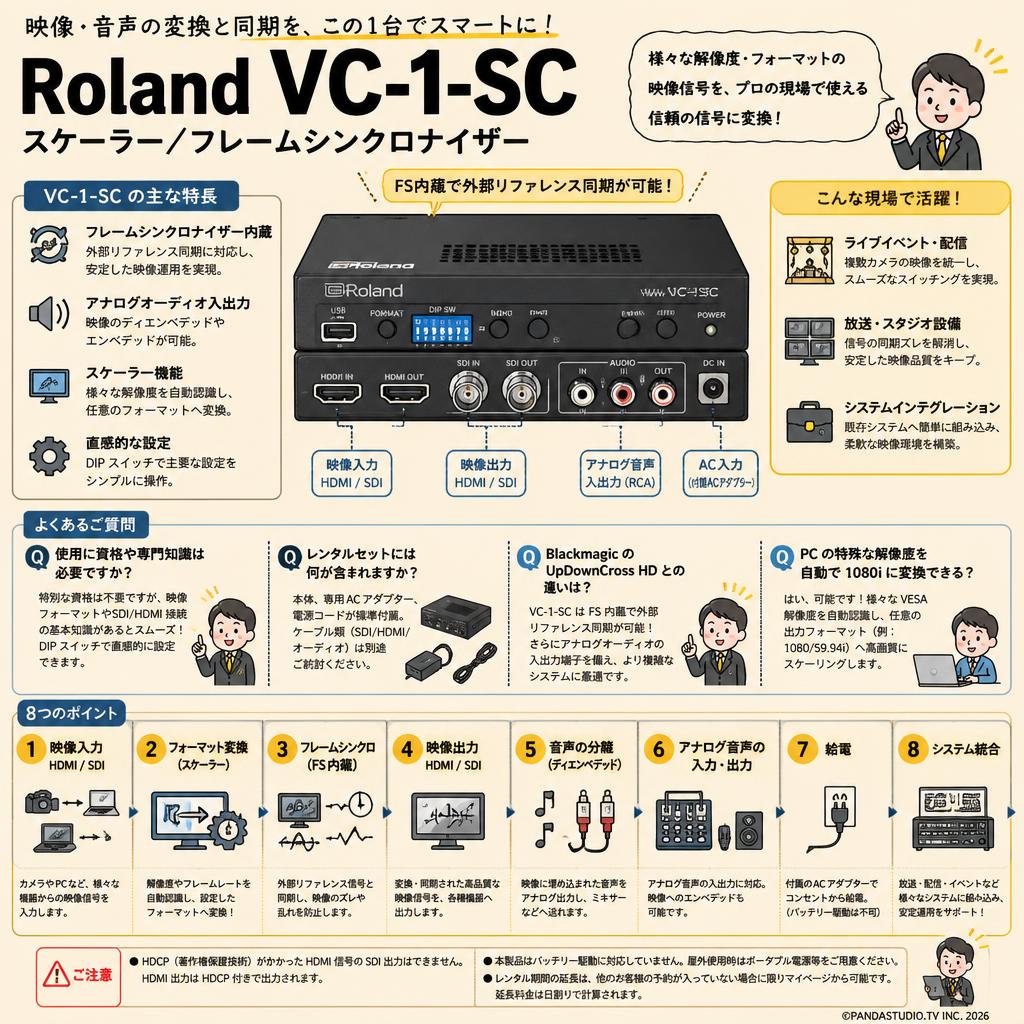

Q: 使用に資格や専門知識は必要ですか?
A: 特別な資格は不要ですが、映像フォーマット(解像度やフレームレート)やSDI/HDMI接続に関する基本的な知識があるとスムーズに設定できます。本体のディップスイッチで主要な設定は直感的に行えます。
Q: レンタルセットには何が含まれますか?
A: VC-1-SC本体に加え、専用ACアダプター、電源コードが標準で付属します。SDIケーブルやHDMIケーブル、オーディオケーブルは用途に合わせて別途レンタルをご検討ください。
Q: BlackmagicのUpDownCross HDと比較してどう違いますか?
A: 最大の違いは、VC-1-SCにはフレームシンクロナイザー(FS)が内蔵されており、外部リファレンス同期が可能な点と、アナログオーディオの入出力端子を備えている点です。より複雑なシステムへの組み込みに適しています。
Q: 入力されたPCの特殊な解像度を自動で1080iに変換できますか?
A: はい、可能です。PCからの様々なVESA解像度を自動的に認識し、本体で設定した任意の出力フォーマット(例:1080/59.94i)へ高画質にスケーリングして出力します。
Q: 映像から音声を分離(ディエンベデッド)してミキサーに送ることは可能ですか?
A: 可能です。HDMIやSDIに入力された映像信号から音声を分離し、本体のアナログオーディオ出力端子から外部の音声ミキサーへ出力することができます。
Q: 実撮影条件でのバッテリー持続時間は?
A: 本製品はバッテリー駆動には対応しておらず、付属のACアダプターによるコンセント給電が必要です。屋外で使用する場合は、ポータブル電源などを別途ご用意いただく必要があります。
Q: 利用途中でレンタル期間を延長できますか?
A: はい、他のお客様の予約が入っていない場合に限り、マイページからレンタル期間の延長手続きが可能です。延長料金は日割りで計算されます。
Q: HDCP(著作権保護技術)がかかったHDMI信号は変換できますか?
A: HDCP信号が入力された場合、HDMI出力からはHDCP付きで出力されますが、SDI出力からは映像が出力されません。著作権保護されたコンテンツのSDI変換や録画は仕様上できません。

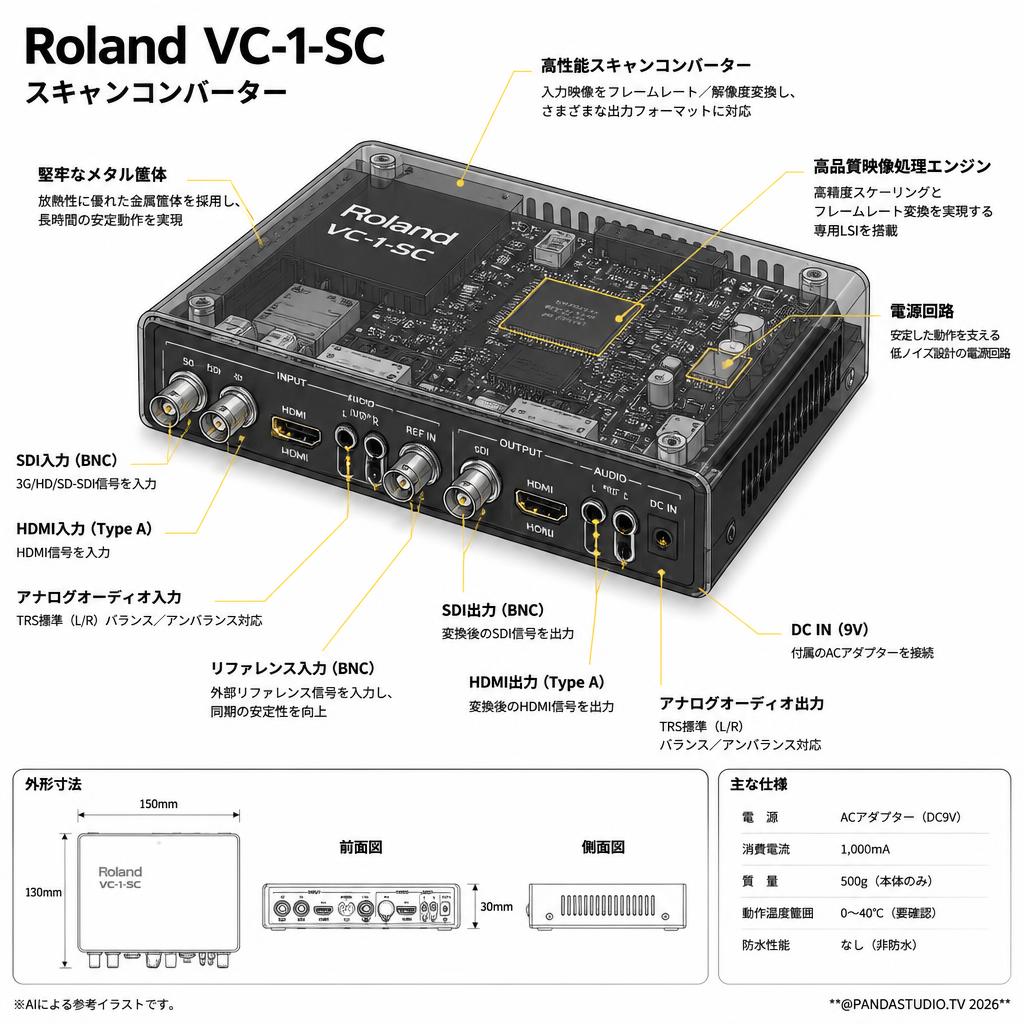

入力端子: SDI (BNC), HDMI (Type A), アナログオーディオ (TRS標準), リファレンス (BNC)
出力端子: SDI (BNC), HDMI (Type A), アナログオーディオ (TRS標準)
対応ビデオフォーマット (SDI): 1080/59.94p, 1080/50p, 1080/59.94i, 1080/50i, 720/59.94p, 720/50p, NTSC, PAL等
対応ビデオフォーマット (HDMI): 1080p, 1080i, 720p, 480p, 480i, 576p, 576i, 各種PC解像度(最大1920×1200)
オーディオフォーマット: リニアPCM、24ビット、48kHz
電源: ACアダプター(DC9V)
消費電流: 1,000mA
外形寸法: 150(幅)× 130(奥行)× 30(高さ)mm
質量: 500g(本体のみ)
動作温度範囲: 要確認(一般的には0〜40℃程度)
防水性能: なし(非防水)
イベント会場にてSDI信号HDMII信号の変換として使用
簡易に多様なフォーマットへ入出力が可能な上、スルー出力が可能で拠点へのケーブル布線の簡略が可能であり広いイベント会場で複数拠点への映像提供に活躍しました。
