次世代IPプロダクションへの架け橋となる基幹デバイスとは

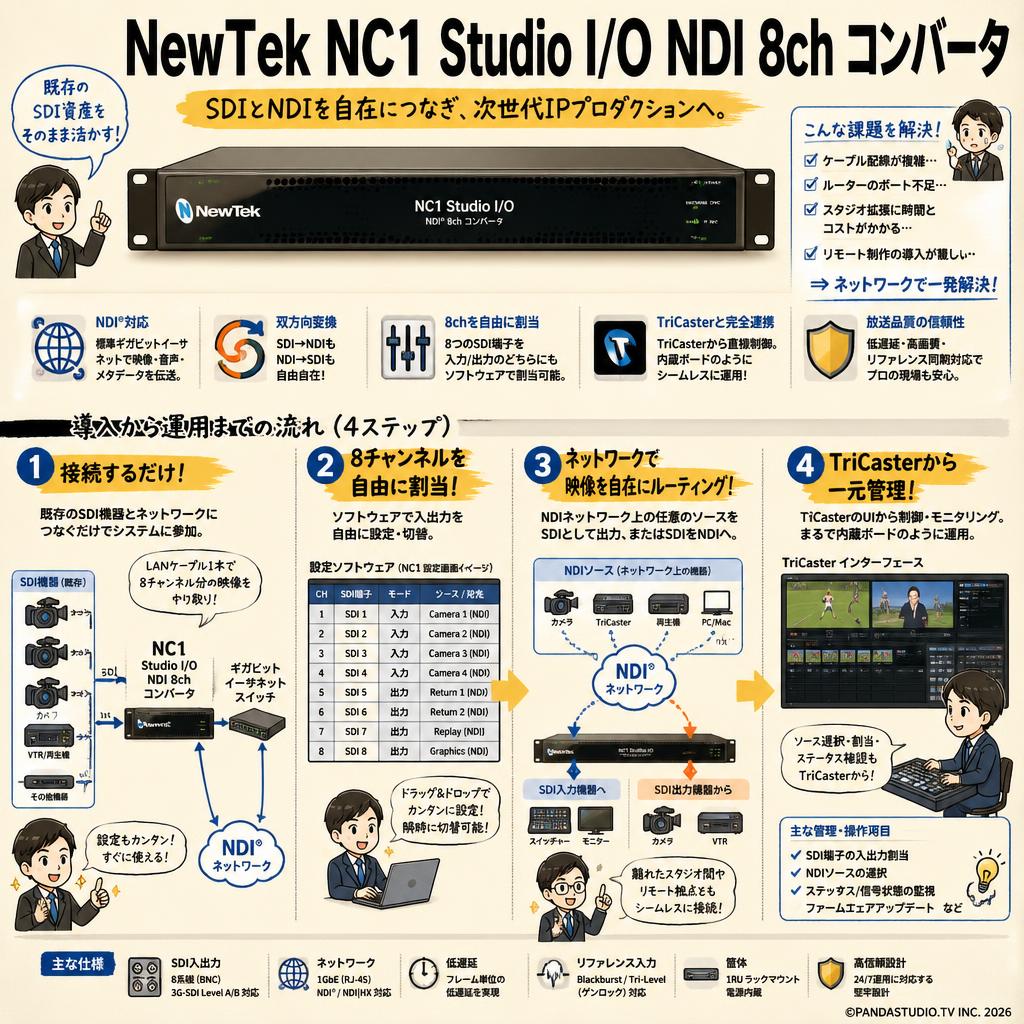

「NewTek NC1 Studio I/O NDI 8ch コンバータ」は、従来のベースバンド映像システムと最新のIPビデオネットワークをシームレスに結合するためのプロフェッショナル向け変換モジュールです。放送局や大規模なライブ配信スタジオにおいて、既存のSDI資産を無駄にすることなく、NDIベースの柔軟なワークフローへと移行するための重要な役割を担います。単なる単方向の変換器ではなく、ネットワーク上の任意のNDIソースをSDIとして出力することも可能であり、双方向の映像ルーティングを極めて高い自由度で実現します。

なぜ今、既存のSDI環境にIP技術を統合すべきなのか

映像制作の現場では、物理的なケーブル配線の制約やルーターのポート数不足が長年の課題となっていました。本製品は、標準的なギガビットイーサネット網を介して映像・音声・メタデータを伝送するNDI技術を活用することで、これらの物理的制約から解放します。スタジオ間の映像共有や、遠隔地からのリモートプロダクションにおいて、複雑な配線を敷設し直すことなく、ネットワークポートに接続するだけで即座にシステムを拡張できる点が最大の魅力です。これにより、制作規模の変化に柔軟に対応できるインフラが構築されます。

8チャンネルの入出力を自在に操る設計思想

本デバイスは、1RUのコンパクトな筐体に8つの独立したSDI端子を備え、それらをソフトウェア制御で入力・出力のいずれかとして任意に割り当てることができます。この設計により、例えば「カメラ4台を入力し、リターン映像4系統を出力する」といった運用や、「8台すべてのカメラ映像をNDIネットワークに送出する」といった極端な構成まで、現場のニーズに合わせて瞬時に切り替えが可能です。ハードウェアの物理的な結線を変更することなく、運用形態をダイナミックに変化させられる点が、従来型の固定的なルーティングシステムとは一線を画します。

TriCasterエコシステムとの完璧な親和性

NewTek社が提唱する映像制作エコシステムの中核として、TriCasterシリーズと組み合わせた際にその真価を最大限に発揮します。ネットワーク上に接続された本製品は、TriCasterのインターフェース上から直接コントロール可能であり、まるで本体に内蔵されたキャプチャボードのように振る舞います。これにより、スイッチャー本体の物理的な入力ポート数に縛られることなく、IPネットワークの帯域が許す限り、カメラや再生機などのソースを無限に拡張していくことが可能となります。

プロの現場で求められる信頼性と品質の確保

放送品質の映像を扱う上で、遅延の少なさと画質の維持は絶対条件です。本製品は、独自に最適化されたハードウェアとソフトウェアの統合により、SDIとNDIの変換プロセスにおいて視覚的な劣化を最小限に抑え、フレーム単位の低遅延を実現しています。さらに、リファレンス入力（ゲンロック）にも対応しており、スタジオ内の他のベースバンド機器と完全に同期した状態で映像を処理できるため、厳密なタイミング管理が要求されるプロフェッショナルの現場でも安心して導入できる堅牢性を備えています。

• 中・大規模のライブ配信技術ディレクター

  【人物像】複数スタジオを跨ぐ配信案件を統括する技術責任者。【レンタルシナリオ】年に数回の大型eスポーツ大会での期間限定システム拡張。【解決する悩み】手持ちのスイッチャーの物理入力数を超えるカメラ台数が必要な際、本機をレンタルすることでIP経由での入力増設を即座に実現できます。

• 放送局の設備更新を検討するシステムエンジニア

  【人物像】既存のSDIベースの局内システムを段階的にIP化しようと計画している設計担当者。【レンタルシナリオ】本格導入前の機材検証およびネットワーク帯域の負荷テスト。【解決する悩み】高額な機材を購入する前に、実際の局内ネットワーク環境で8ch同時変換時の遅延や安定性を実機で確認できます。

• リモートプロダクションを手掛ける制作会社

  【人物像】現場のカメラ映像を遠隔地のスタジオに伝送してスイッチングを行う制作チーム。【レンタルシナリオ】地方のスポーツ中継現場と都内スタジオを専用線で結ぶ1日限りの特番収録。【解決する悩み】現場に本機を1台置くだけで最大8台のSDIカメラ映像をNDI化して伝送でき、大掛かりな中継車の派遣コストを削減します。

• ホールや劇場の映像管理担当者

  【人物像】イベント会場の常設機材を管理し、主催者の要望に応じて映像出しを行うスタッフ。【レンタルシナリオ】持ち込みの外部配信業者がNDIベースのシステムを使用する際のインターフェース提供。【解決する悩み】会場の既存SDIインフラと業者のIPシステムを繋ぐ変換器として、イベント期間中だけスポットで導入できます。

• 大規模eスポーツ大会で複数プレイヤーの画面を集約するのに最適な構成

  巨大アリーナで、8名のプレイヤーのゲーム画面（SDI変換済み）を同時にスイッチャーへ送るシーン。本機で全8系統をNDIに変換し、LANケーブル1本でメイン卓へ伝送。複雑なBNCケーブルの引き回しを排除し、設営時間を大幅に短縮しつつ安定した1080p60の配信を実現します。

• 複数スタジオを連携させた選挙特番でのシームレスな映像共有への活用

  キー局のメインスタジオと複数のサブスタジオをネットワークで結ぶ開票速報番組。各スタジオのカメラ映像やCG出力を本機経由でNDI化し、局内LANに共有。任意のスタジオから必要な映像ソースを低遅延で引き出してオンエアに乗せる、柔軟なクロスルーティング環境を構築します。

• 音楽ライブ中継でステージ裏から中継車へのスマートな映像伝送

  ドームクラスのコンサートで、ステージ袖に設置した複数台のカメラのSDI出力を集約。本機を使用してNDIに変換し、光ファイバー経由で屋外の中継車へ伝送。中継車側でも本機を用いてSDIに戻すことで、長距離かつ多チャンネルの映像伝送を極めてシンプルな配線で完結させます。

• 企業の大規模カンファレンスで複数会場のプレゼンを統合管理するシステム

  ホテル等の複数バンケットを貸し切って行われるビジネスイベント。各部屋のプロジェクター用映像や登壇者カメラのSDI信号を本機でNDI化し、本部の配信コントロールルームへ集約。全会場の進行状況を一つのネットワーク上で監視・スイッチングし、オンライン視聴者へ高品質な映像を届けます。

• 既存のSDIスイッチャー環境に最新のNDI対応PTZカメラを導入するためのハブ

  従来型のSDIスイッチャーを運用するスタジオに、NDI専用の最新PTZカメラを複数台追加するシーン。本機の入出力を「NDI入力・SDI出力」に設定し、ネットワーク上のPTZカメラ映像をベースバンド信号にデコード。機材の全面リプレイスを避けつつ最新IP機器を統合します。

• AJA BRIDGE NDI 3Gに匹敵する多チャンネル高密度変換を1RUで実現

  本機は1RUの省スペース筐体でありながら、最大8チャンネルの3G-SDI入出力を個別に方向設定できる柔軟性を持ちます。Blackmagic DesignのTeranex Mini等を8台並べる構成と比較して、電源やラックスペース、ネットワークポートの消費を劇的に削減。システムのシンプル化と障害点の減少に直結します。

• TriCasterシステムとのネイティブ統合による運用負荷の軽減

  汎用的なMagewell Pro Convertシリーズ等のコンバータとは異なり、NewTek純正品である本機はTriCasterのインターフェースから一元管理が可能です。入力フォーマットの自動認識やカラースペースの設定など、複雑な初期設定を意識することなく、プラグアンドプレイ感覚で8系統のソースを追加できます。

• 双方向の任意アサインが可能なフレキシブルI/Oアーキテクチャ

  単なるエンコーダ専用機ではなく、8つのBNC端子を「4 in / 4 out」や「2 in / 6 out」など、現場の要求に合わせてソフトウェアから即座に変更可能です。固定ポート型コンバータでは対応できない突発的な出力系統の追加要望にも、ハードウェアの結線を変更せずに対応できるため現場での対応力が飛躍的に向上します。

• 短期間のIP化検証に最適なラックマウント金具込みのレンタルパッケージ

  NDI環境の構築には高額な初期投資が必要ですが、本レンタル品は1RUラックマウントイヤーと専用電源ケーブルがセットになっており、届いたその日から既存の機材ラックに組み込んで検証を開始できます。高価な8chコンバータを購入前に実運用テストできるため、システム移行の失敗リスクをゼロにする賢い選択肢となります。

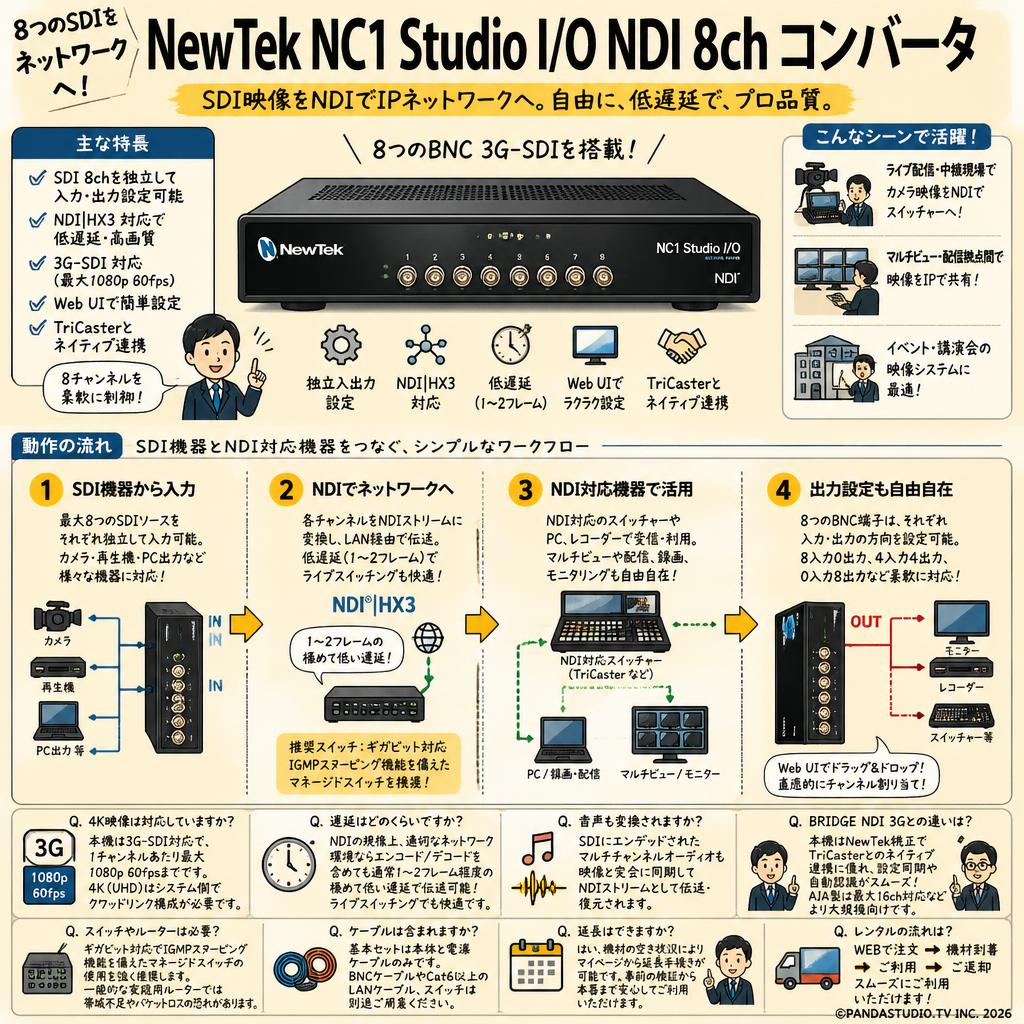

Q: ネットワーク経由で映像を伝送する際の遅延はどの程度ですか？
A: NDIの規格上、ネットワーク環境が適切に構築されていれば、エンコードとデコードの処理を含めても通常1〜2フレーム程度の極めて低い遅延で伝送可能です。ライブスイッチングでも違和感なく使用できます。

Q: 使用に際して特別なネットワークルーターやスイッチは必要ですか？
A: 8チャンネルのHD映像を安定して伝送するため、ギガビット対応かつIGMPスヌーピング機能を備えたマネージドスイッチの使用を強く推奨します。一般的な家庭用ルーターでは帯域不足やパケットロスが発生する可能性があります。

Q: 8つのBNC端子はすべて同時に入力または出力として使えますか？
A: はい、8つの端子はそれぞれ独立して入力・出力の方向を設定可能です。8入力0出力、4入力4出力、0入力8出力など、専用のWebインターフェースから自由な組み合わせを割り当てることができます。

Q: 4K解像度の映像の入出力には対応していますか？
A: 本機は3G-SDI端子を搭載しており、1チャンネルあたり最大1080p 60fpsまでの対応となります。4K（UHD）映像を扱う場合は、複数チャンネルを束ねるクワッドリンク設定などをシステム側で構築する必要があります。

Q: AJA BRIDGE NDI 3Gと比較してどう違いますか？
A: 両者とも高密度のSDI-NDI変換機ですが、本機はNewTek純正であるためTriCasterとのネイティブな連携（設定の同期や自動認識）に優れています。AJA製品は最大16ch対応などより大規模向けですが、本機は8chでより導入しやすい規模感です。

Q: レンタルセットにはBNCケーブルやLANケーブルは含まれますか？
A: 基本セットには本体と電源ケーブルのみが含まれます。必要な長さのBNCケーブルや、Cat6以上の高品質なLANケーブル、ネットワークスイッチは別途お客様の環境に合わせてご用意、または追加レンタルをご利用ください。

Q: 利用途中でレンタル期間を延長できますか？
A: はい、機材の空き状況によりますが、マイページから延長手続きが可能です。事前の検証テストで数日レンタルし、そのまま本番イベントまで延長してご利用いただくケースも多数ございます。

Q: 映像だけでなく、SDIにエンベデッドされた音声も変換されますか？
A: はい、SDI信号に重畳（エンベデッド）されたマルチチャンネルオーディオも、映像と完全に同期した状態でNDIストリームとしてIPネットワーク上に伝送され、デコード時にも復元されます。

• AJA BRIDGE NDI 3G
  最大16チャンネルの変換に対応し、より大規模な局内インフラのIP化を求めるユーザー向け
• Magewell Pro Convert SDI Plus...
  1チャンネル専用の小型エンコーダで、カメラのそばに個別に設置したい分散型配置を好むユーザー向け
• Blackmagic Design Teranex Mini SDI to IP 10821...
  SMPTE 2110規格でのIP化を推進しており、NDIではなく放送局の標準規格を重視するエンジニア向け
• Kiloview N6 NDI/NDI|HX 双方向コンバーター...
  NDI|HXフォーマットにも対応し、ネットワーク帯域を節約しつつ双方向変換を行いたいユーザー向け
• BirdDog 4K Quad NDI Encoder/Decoder...
  12G-SDIを搭載し、4K映像を4系統同時にNDI変換する必要があるハイエンド制作環境向け

放送技術エンジニア (40代 男性) / 既存資産の有効活用に最適 / 評価 ★★★★☆ 4.5

局内の検証用ブログからの引用です。TriCaster 2 Eliteの入力増設のために導入しました。Web UIからのポート割り当てが直感的で、8系統のSDIカメラをあっという間にNDI化できたのは驚きです。一方で、フルに8chを1080p60で流すとネットワーク帯域を約1Gbps近く消費するため、スイッチの設計とQoS設定には細心の注意を払う必要がありました。

ライブ配信ディレクター (30代 男性) / 設営の省力化に貢献 / 評価 ★★★★★ 5.0

イベント機材レビュー動画での評価です。eスポーツ大会の現場で、選手PCの画面出力を一括で受けるために使用。これまで大量のBNCケーブルを這わせていたのが、本機で受けてLANケーブル1本でオペ卓まで持っていけるようになり、撤収時間が劇的に短縮しました。ただ、動作中のファンの音がそれなりに大きいため、静かなホールなどでは設置場所に気を使います。

映像制作会社スタッフ (20代 女性) / 柔軟なルーティングが便利 / 評価 ★★★★☆ 4.0

機材レンタルサイトのユーザーレビューより。音楽ライブの配信で、入力だけでなく会場出し用のSDIリターンを作るのにも重宝しました。設定画面で「このポートは出力」と切り替えるだけで済む柔軟性は素晴らしいです。注意点として、本体の起動に少し時間がかかるため、本番中の不意の電源断には備えとしてUPSを必ず挟むようにしています。

必須アクセサリ

• BNCケーブル 10m...
  カメラやスイッチャーと本機を接続するための基本ケーブル
• Cat6A LANケーブル 20m
  大容量のNDIストリームを安定して伝送するための高品質ネットワークケーブル

用途別のおすすめ

• NETGEAR M4250-10G2F-PoE+ ネットワークスイッチ...
  NDIやAV over IPに最適化されたプロファイルを持つマネージドスイッチ
• APC 無停電電源装置 UPS
  現場での不意の電源トラブルからシステムを守り、再起動のダウンタイムを防ぐ

代替・類似製品

• Magewell Pro Convert SDI 4K Plus
  8chも不要で、単一の4K SDIソースを高画質でNDI化したい場合の選択肢

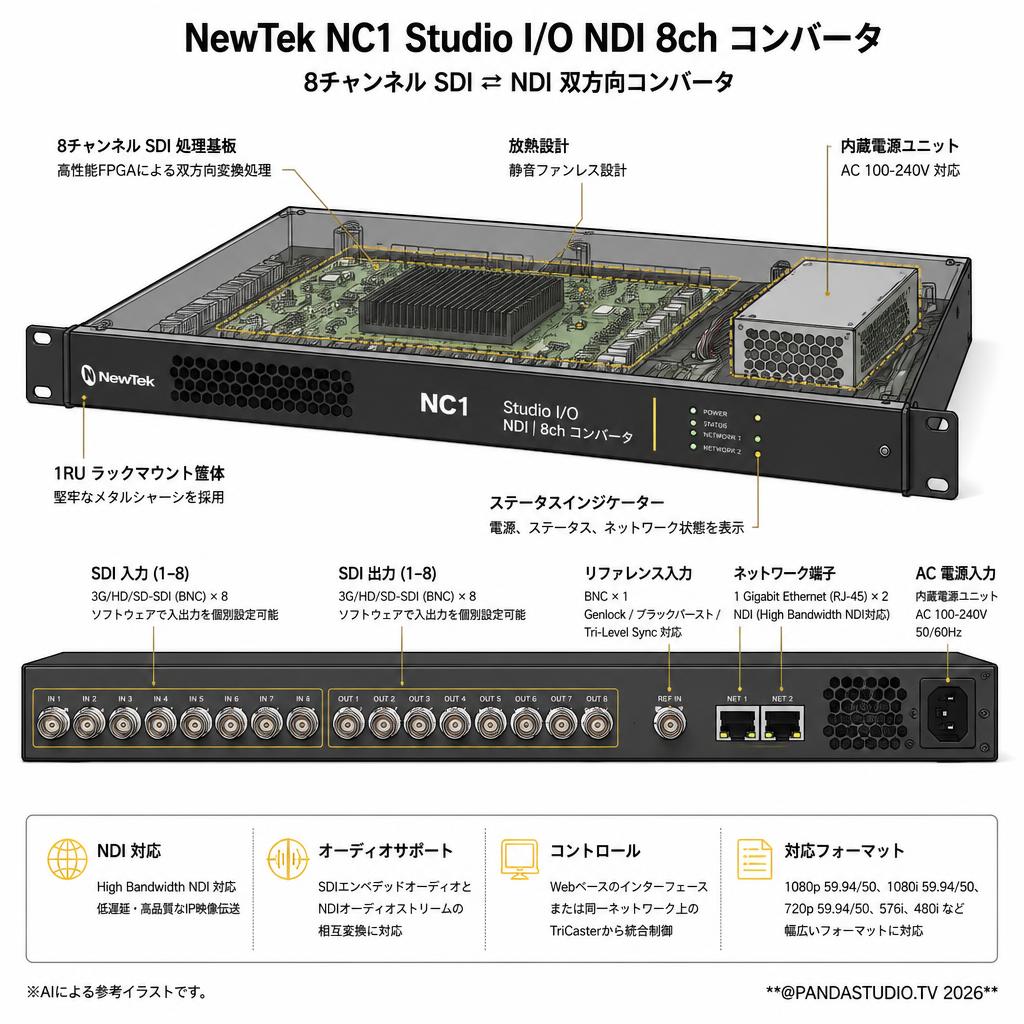

映像入力/出力端子: 3G/HD/SD-SDI (BNC) × 8（入力・出力をソフトウェアで個別に設定可能）

対応映像フォーマット: 1080p 59.94/50、1080i 59.94/50、720p 59.94/50、576i、480i など

ネットワーク端子: 1 Gigabit Ethernet (RJ-45) × 2

IPビデオ規格: NDI (High Bandwidth NDI対応)

オーディオサポート: SDIエンベデッドオーディオ、NDIオーディオストリームの相互変換

リファレンス入力: BNC × 1 (Genlock, ブラックバーストまたはTri-Level Sync)

筐体サイズ: 1RU ラックマウントサイズ (約 48.3 x 4.5 x 30.5 cm) ※突起部除く

重量: 約 6.4 kg

電源: 内蔵電源ユニット（AC 100-240V）

コントロール: Webベースのインターフェース、または同一ネットワーク上のTriCasterからの統合制御
