高密度な映像制作システムを支えるインターフェース変換の要

「MiniDINケーブル＋JJ（8セット）TC1 VMC1,NC1,TC1用」は、プロフェッショナルなライブプロダクション環境において、省スペース化と多チャンネル入出力を両立するための必須コンポーネントです。NewTek社のTriCasterシリーズや関連モジュールでは、限られたラックスペースに多数のSDI端子を実装するため、標準的なBNCコネクタではなく、より小型のDIN 1.0/2.3（通称MiniDIN）端子が採用されています。本製品は、この特殊な小型端子を一般的な映像現場で広く普及している標準BNCコネクタへ変換し、既存の映像インフラと最新のIP・ベースバンド統合システムをシームレスに結びつける役割を担います。

なぜ放送品質の現場で専用の変換ケーブルが求められるのか？

中継車やスタジオの機材ラックでは、機器の小型化と多機能化が同時に求められます。特にNC1 I/Oモジュールのような1Uサイズの筐体で8チャンネルものSDI入出力を処理する場合、物理的なスペースの制約から標準BNC端子の配置は困難です。この物理的課題を解決するために採用されたMiniDIN端子ですが、現場で引き回される長距離の同軸ケーブルは依然として標準BNCが主流です。本製品を介することで、システムのコンパクトさを維持しながら、現場の堅牢な同軸ケーブル群を直接、かつ安全に接続することが可能となります。

信号の完全性を保つための設計思想と接点の信頼性

映像信号のルーティングにおいて、コネクタの変換部分は信号減衰やノイズ混入のボトルネックになりやすいポイントです。本製品は、3G-SDIなどの高帯域な非圧縮デジタル映像信号を劣化なく伝送するため、インピーダンス整合が厳密に設計されています。付属する中継コネクタ（JJ）も、放送規格に準拠した確実なロック機構と優れたシールド性能を備えており、ライブ配信中の不意なケーブル抜けや接触不良によるブラックアウトのリスクを最小限に抑えます。これにより、変換を挟むことによる技術的な妥協を排除しています。

8チャンネルを一括管理できるセット構成がもたらす運用上の利点

複数台のカメラや再生機材を統合するライブプロダクションでは、チャンネルごとのケーブル管理が煩雑になりがちです。本製品は8セットがひとまとめになっており、NC1モジュールなどの8チャンネル仕様に完全に適合します。これにより、現場での設営時に変換アダプタが足りないといったトラブルを未然に防ぐことができます。また、すべてのチャンネルに対して同一ロット・同一仕様のケーブルを使用することで、チャンネル間の信号遅延や減衰特性のバラツキを抑え、システム全体の安定性と予測可能性を向上させています。

最新のIPビデオワークフローと従来型ベースバンドの架け橋

NDIをはじめとするIPビデオ伝送が主流になりつつある現代の映像制作現場においても、既存のSDIカメラやルーターとの混在環境は避けて通れません。本製品は、TC1やVMC1といったハイブリッド対応のスイッチャーシステムにおいて、レガシーなベースバンド機器を最新のネットワークベースのワークフローへ取り込むための物理的なゲートウェイとして機能します。現場の既存資産を活かしつつ、次世代の映像制作システムへとスムーズに移行するための、堅実かつ不可欠なインフラストラクチャを提供します。

大規模イベントを請け負うライブ配信エンジニア

複数台のSDIカメラとNDIネットワークを混在させる音楽フェスなどの単発現場で、中継ラックを構築する専門家です。機材レンタルの際、TC1等と現場の既存BNCケーブルを接続するための変換アダプタが不足しがちです。本製品をシステムと一緒にレンタルすることで、設営時のコネクタ不適合による結線トラブルを確実に回避できます。

スタジオのシステム更新を検討中の設備管理者

放送局や企業内スタジオで、従来のSDIベースからVMC1を中心としたIPワークフローへの移行を検証している技術責任者です。システム導入前の実機テスト期間に本製品を併せてレンタルすることで、既存のSDIパッチパネルと新規機材を物理的に接続し、信号の互換性や遅延を正確に評価する際の端子形状の壁を解消します。

中継車を運用する放送技術のプロダクション

スポーツ中継などで1UサイズのNC1モジュールを活用し、限られたラックスペースで多チャンネル入出力を処理するオペレーターです。季節ごとの大型大会の際に追加モジュールとともにレンタルすることで、特殊な端子から標準BNCへの変換を8系統一括で揃え、現場でのケーブル引き回しの煩雑さと接触不良の不安を解消します。

eスポーツ大会のテクニカルディレクター

多数のプレイヤーカメラやゲーム画面のSDI出力を、メインスイッチャーに集約する複雑なルーティングを設計する担当者です。大規模な大会期間中のみ入出力チャンネルを拡張する際、本製品をレンタルすることで、大量の映像ソースを変換ロスなく確実に入力でき、急なチャンネル追加にも即座に対応できる柔軟性を確保します。

音楽フェスの中継で多眼SDIカメラをTC1に統合するための確実な接続

野外音楽フェスの特設テント内において、ステージ上に配置された8台の固定SDIカメラからの映像をTriCaster TC1に取り込むシーンです。各カメラからの長距離BNCケーブルの末端に本製品の変換とJJを介して接続し、1080/59.94iの安定したベースバンド入力を確保します。これにより、遅延のないスイッチングによる高品質なライブ配信映像を出力します。

企業カンファレンスでNC1を活用し入力系統を拡張する際の必須の組み込み

大規模なホールで開催される企業カンファレンスで、登壇者カメラやPCプレゼン資料など多岐にわたる映像ソースをNC1 I/O経由でネットワークに流すシーンです。ラック裏の狭いスペースで、本製品を用いてDIN 1.0/2.3端子から標準BNCへ変換し、1080/60pの信号をNDIにエンコードします。クライアントへ提供する公式アーカイブ動画の確実な収録基盤となります。

スポーツ中継の現場でVMC1システムへ多数のリプレイ用ソースを入力する環境構築

アリーナでのバスケットボール中継において、ゴール裏やコートサイドの複数カメラの映像をVMC1の入力モジュールへ立ち上げるシーンです。本製品の8セットをフル活用し、各カメラからの3G-SDI信号を物理的に変換・接続します。抜け防止のロック機構を備えたJJにより、激しい現場の振動でも途切れない、放送局納品レベルの安定したリプレイ用ソースの確保を実現します。

eスポーツ大会でプレイヤーの顔出しカメラ8台を遅延なく一括入力する配線処理

屋内アリーナでのeスポーツ大会において、各対戦プレイヤーの表情を捉える8台の小型SDIカメラをNC1モジュールへ直接結線するシーンです。高密度な端子群に対して本製品を使用し、ケーブルの干渉を防ぎながら1080/60p設定で入力します。これにより、ゲーム画面とプレイヤーのリアクションが完全に同期した、視聴者を熱狂させるピクチャーインピクチャーの配信画面を生成します。

スタジオのシステム検証で既存のSDIルーターと新規IP機材を繋ぐ一時的な検証

放送局の機材管理室において、既存のベースバンド用SDIマトリックスルーターと新たに導入候補となっているIPビデオモジュールを接続してテストするシーンです。本製品を使用してテスト信号（カラーバーおよび1KHz音声）を入力し、波形モニターでの信号劣化やエラーレートの測定を行います。次期システム導入に向けた、信頼性の高い技術評価レポートの作成に直結します。

高密度DIN 1.0/2.3端子に完全適合する専用設計の変換精度

一般的な汎用変換ケーブルとは異なり、NewTekのTC1やNC1モジュールに採用されている高密度なDIN 1.0/2.3端子に対して確実なロックとインピーダンス整合（75Ω）を提供する専用設計です。市販の安価な変換アダプタで発生しがちな、3G-SDI（2.97Gbps）伝送時のリターンロスやジッターの増加を防ぎ、放送規格に準拠した信号の完全性を維持します。

8チャンネル一括導入によるシステム構築の均一性とトラブル防止

NC1 I/Oモジュールなどの8系統入出力仕様に合わせ、8セットがパッケージ化されています。現場でバラバラのメーカーの変換ケーブルをかき集めた場合、ケーブルごとの減衰率の違いが原因で特定のチャンネルだけ映像が乱れるリスクがあります。本製品は同一仕様の8本セットであるため、全チャンネルで均一な伝送特性が保証され、マルチカメラ収録時のトラブルシューティングの時間を大幅に削減します。

堅牢な中継コネクタ（JJ）付属による現場での結線自由度の向上

単なる変換ピッグテールケーブルだけでなく、BNCのメス-メス中継コネクタ（JJ）が8個標準で付属している点が大きな強みです。他社の変換ケーブル単体では、現場で引き回してきたオス端子のBNCケーブルと接続する際に別途JJを用意する手間が発生します。本製品なら、手持ちのあらゆる標準BNCケーブル（オス）と即座に延長・結合が可能で、ラック裏の複雑な配線レイアウトにも柔軟に対応できます。

短期間の現場に最適な「買い足し不要」のオールインワンレンタル

特殊なDIN 1.0/2.3変換ケーブルは1本あたりの単価が高く、8系統分を購入すると数万円の出費となります。本製品は変換ケーブルとJJが8セットすべて揃った状態でレンタルされるため、数日間のイベントや一時的なチャンネル拡張の際に、高価な専用ケーブルを資産として抱え込む必要がありません。機材本体のレンタルと同時に手配することで、現場到着後すぐに確実な結線作業を開始できます。

Q: レンタルセットには具体的に何が含まれますか？
A: DIN 1.0/2.3（MiniDIN）からBNCへの変換ケーブルが8本、およびBNCケーブル同士を接続するための中継コネクタ（JJ：メス-メス）が8個含まれています。NewTekのTC1やNC1モジュールの8系統入出力に過不足なく対応できる完全なセット構成です。

Q: 長距離を引き回すためのBNCケーブル自体は付属していますか？
A: いいえ、本製品は機器側の特殊端子を標準BNCに変換するためのアダプタセットであるため、カメラ等と接続するための長尺のBNCケーブルは含まれていません。必要な長さのBNCケーブル（オス-オス）は別途ご用意いただくか、追加でレンタルをお願いいたします。

Q: 3G-SDIなどの高帯域な映像信号の伝送に対応していますか？
A: はい、対応しています。インピーダンス75Ωで設計されており、HD-SDI（1.485Gbps）および3G-SDI（2.97Gbps）の非圧縮デジタル映像信号を安定して伝送することが可能です。ただし、12G-SDI環境での使用についてはメーカーの推奨仕様を事前にご確認ください。

Q: 使用にあたり特別な専門知識や工具は必要ですか？
A: 特別な資格や工具は不要ですが、DIN 1.0/2.3端子は非常に小型で繊細なため、機器への抜き差しにはプッシュプル機構の正しい理解が必要です。ケーブル部分を無理に引っ張らず、コネクタの根元を持って垂直にまっすぐ着脱する慎重な取り扱いが求められます。

Q: NewTek製品以外のDIN 1.0/2.3端子搭載機器でも使用できますか？
A: 物理的な端子形状（DIN 1.0/2.3）およびインピーダンス（75Ω）が一致していれば、Blackmagic Design社のDeckLinkシリーズやAJA社のルーターなど、他メーカーの同規格端子搭載機器でも原理的には使用可能です。ただし、製品名にある通り主にNewTek製品向けに検証されたセットとなります。

Q: 変換ケーブルやJJを介することで映像の遅延は発生しますか？
A: 物理的な接点の変換のみを行うパッシブ（無電源）なケーブルおよびコネクタであるため、映像信号のエンコード処理等は行われず、変換による遅延（レイテンシー）は一切発生しません。ライブ配信やスイッチング現場でも安心してご使用いただけます。

Q: イベントの撤収が長引き、利用途中でレンタル期間を延長できますか？
A: はい、次のお客様の予約が入っていない場合に限り、マイページからの手続きでレンタル期間の延長が可能です。延長料金は1日単位で規定の料金が加算されます。機材の在庫状況に影響するため、延長をご希望の場合はお早めにシステム上からご申請ください。

Q: 屋外イベントでの雨天時や水濡れする環境で使用できますか？
A: 本製品のコネクタおよびケーブル部分は防水仕様ではありません。接点に水分が付着するとショートや信号の減衰、機器の故障の原因となります。屋外で使用する際は、接続部分を防水テープで保護するか、雨水がかからないラック内やテント内で運用してください。

• Canare DIN 1.0/2.3-BNC変換ケーブル...
  ケーブル専業メーカーならではの耐久性と柔軟性が特徴で、長期的な設備導入を重視するスタジオ技術者に適しています。
• Blackmagic Design DIN 1.0/2.3 to BNC Male Cables...
  DeckLinkシリーズ向けに最適化されており、Blackmagic製品を中心にシステムを組むPCベースの配信オペレーターに好まれます。
• Laird Digital Cinema DIN 1.0/2.3 to BNC Cable...
  米国放送業界で実績のある堅牢なシールド構造を持ち、過酷な中継車環境でのノイズ対策を徹底したいエンジニア向けです。
• AJA DIN to BNC Adapter Cable...
  AJA製ルーターやコンバーターとの互換性が高く、既存のAJAインフラを拡張する際の確実な結線を求める設備管理者に適しています。
• Canare BNC中継アダプタ BCJ-J...
  変換ではなく純粋なBNC同士の延長に特化した定番品で、端子変換が不要でケーブル延長のみを行いたい現場スタッフに最適です。

配信技術ディレクター (30代 男性) / NC1の運用に必須のセット。端子の扱いには慣れが必要 : 評価 ★★★★☆ 4.0

映像技術ブログのレビューより。NC1 I/Oモジュールを現場に持ち込む際、この8本セットがあるおかげで手持ちの標準BNCケーブルをそのまま活かせる点が非常に優秀です。全チャンネル分の変換とJJが揃っているため設営時のストレスが激減しました。一方で、DIN 1.0/2.3端子自体が非常に小さく、ラック裏の暗くて狭い場所では機器への差し込みやロック解除に手こずる場面がありました。現場では小型ペンライトでの確認をおすすめします。

放送局設備エンジニア (50代 男性) / 信号の安定性は抜群だが、紛失管理に注意 : 評価 ★★★★☆ 4.5

社内機材テストのレポートより。VMC1システムの導入検証において、既存のSDIルーターとの接続に使用しました。3G-SDI信号を8系統フルに流してもリターンロスの増加や映像の乱れは一切見られず、放送品質の厳しい基準をクリアする接点の信頼性があります。ただし、ケーブル自体が短くJJも小型なため、撤収時に他の汎用BNCケーブルと一緒に紛失しやすいという運用上の課題を感じました。レンタル時は本数の確認が必須です。

イベント撮影カメラマン (40代 女性) / 買い足し不要の安心感。防水性はないので屋内向け : 評価 ★★★☆☆ 3.5

機材レンタルフォーラムの書き込みより。eスポーツ大会で複数台のカメラをTC1に繋ぐために本体と一緒にレンタルしました。高価な専用変換ケーブルを自分で8本も購入せずに済むのは、単発の現場においてコスト面で大助かりです。映像の遅延もなく動作は完璧でした。ただ、コネクタの接合部はむき出しのため、屋外の湿気が多い場所や結露しやすい環境での使用には向いていません。あくまで屋内ラックやテント内での運用を前提とした機材です。

必須アクセサリ

• カナレ BNCケーブル 10m...
  本製品で変換した後の映像信号をカメラやルーターまで長距離伝送するために必須です
• NewTek NC1 IN...
  本製品の変換ケーブルを直接接続してSDI入力を拡張するためのベースとなるモジュールです

用途別のおすすめ

• BNCケーブル 50m ドラム巻き...
  大規模なアリーナや野外フェスなどで、カメラ位置がスイッチャーから遠く離れている場合の延長に
• NewTek TriCaster TC1...
  変換した複数のSDIソースを統合し、本格的なスイッチングと配信を行うためのメインシステムとして

代替・類似製品

• Blackmagic Design Mini Converter SDI to HDMI...
  SDIからHDMIへ信号形式そのものを変換し、民生用モニターで映像を確認したい場合の代替手段として
• カナレ BNC中継アダプタ BCJ-J...
  すでに端子変換は完了しており、純粋にBNCケーブル同士を延長・結合したい場合に使用する定番コネクタです

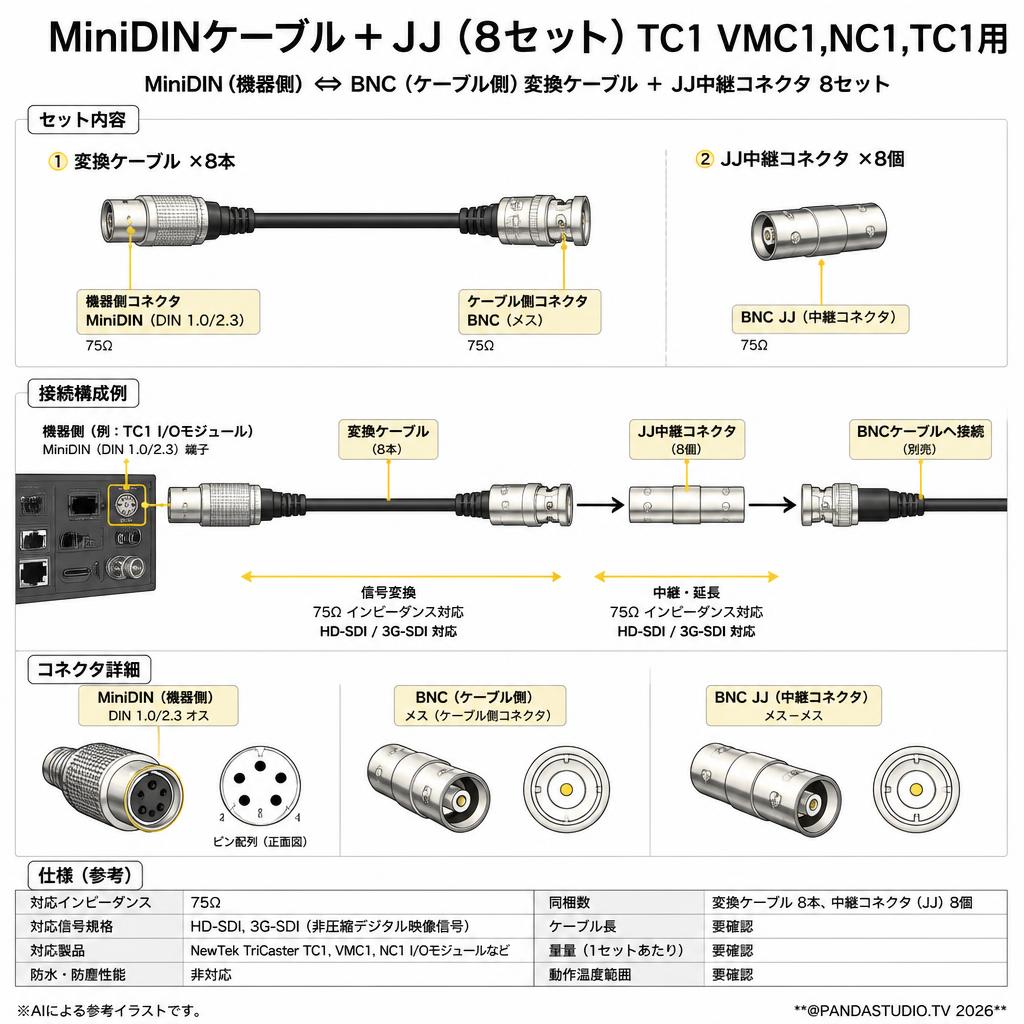

コネクタ形状（機器側）: DIN 1.0/2.3（MiniDIN）

コネクタ形状（ケーブル側）: BNC（メス、またはオス＋中継用JJ）

同梱数: 変換ケーブル 8本、中継コネクタ（JJ） 8個

対応インピーダンス: 75Ω

対応信号規格: HD-SDI, 3G-SDI（非圧縮デジタル映像信号）

対応製品: NewTek TriCaster TC1, VMC1, NC1 I/Oモジュールなど

ケーブル長: 要確認

重量（1セットあたり）: 要確認

防水・防塵性能: 非対応

動作温度範囲: 要確認
