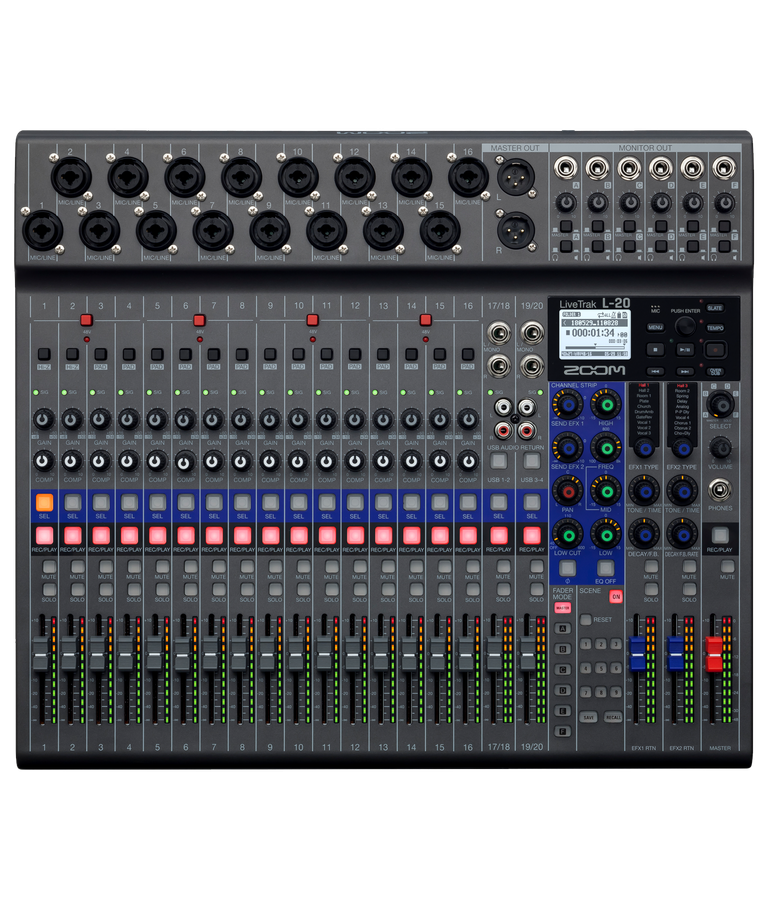

ZOOM LiveTrak L-20は、中規模のライブPAにも対応する20chのデジタルミキサーです。個別のモニターミックスを作成して、ヘッドフォン/スピーカーに出力できる6系統のモニターアウト、各トラックを個別に録音できるレコーダー機能を装備。さらに22in/4outのUSBオーディオ・インターフェースを搭載。アナログからの乗り換えにもおすすめな直感的な操作。ミックス、モニター、レコーディングを1台で完結することができます。

ズーム ZOOM LiveTrak L-20 の 商品概要

ライブ仕様の20チャンネル

プレイヤーの多い大編成バンドのミキシングにも対応します。モノラル16チャンネル＋ステレオ2チャンネル、合計20チャンネルのインプットを備え、全チャンネルに3バンドEQ、ローカット、フェイズ、2系統のセンドエフェクトを装備。モノラルチャンネルには、EIN -128 dBuの超低ノイズフロア/＋60dBの最大入力ゲインを実現した高品位なマイクプリアンプを搭載し、独立したコンプレッサーも内蔵。また、最大9つのミキサー設定を保存するシーンメモリ機能も搭載しています。

22トラック同時録音

最高24ビット/96 kHzのWAVフォーマットで、全20トラック＋マスターミックス（L/R）の同時レコーディングが可能。フェーダー通過前の信号を録音するため、ミキシング操作の影響を受けずに各トラックの音をSDカードに記録できます。ミックスダウン、オーバーダビング、パンチイン/アウト録音が行えるほか、録音データをパソコンに移してDAWソフトでさらに本格的なオーディオ編集を行うことも可能です。

※96kHzサンプリング選択時は、エフェクト、EQ、オーバーダブ、マスタートラック、オーディオ・インターフェース機能が使用できません。また、MONITOR OUT A～Fから個別のミックスバランスを出力できません。

6系統の独立モニター & PA用モニター

演奏者一人ひとりのニーズに合わせた好みのミックスバランスを作って供給できる、6系統のモニターアウトを装備。PHONES/SPEAKER切替スイッチを備え、演奏者のヘッドフォンまたはステージ用フロアモニターに出力することができます。また、マスターおよび6系統のサブミックスを切り替えてモニターできる、ミキシングオペレーター専用のヘッドフォンアウトも装備。各ミックスバランスを容易にチェックでき、必要に応じて素早く調整することができます。

USBオーディオ

本体内蔵のSD カードに録音しながら、同時に22イン/4アウトのUSBオーディオ・インターフェースとしても利用可能。コンピューターのジッタに影響されないアシンクロナス（非同期）転送システムを採用し、最高48kHzのサンプリングレートで、全20チャンネルの入力とマスターフェーダー通過後の信号をDAWに録音することができます。また、パソコンからの再生信号をステレオチャンネルに割り当てることもでき、バックトラックに合わせた同期演奏を行ったり、演奏者のヘッドフォンにクリックガイドを送ることも可能です。iOSデバイスとも接続できるクラスコンプライアントモードにも対応しています。

※iOSデバイスと接続するにはApple Lightning - USBカメラアダプタが別途必要です。

iPadでミックス

ワイアレスコントロールに対応し、無償のiOSアプリでフェーダーレベルやモード切替、シーン、EQ、エフェクトセンド/リターン、パラメーターなど本体上のほとんどの操作をリモートコントロールできます。エフェクトライブラリやシーンライブラリの管理もiOSデバイスで行えます。画面表示は大型モニターアウト＋ミニトランスポートまたはミニモニターアウト＋拡張トランスポートコントロールのいずれかを選べます。

※ワイアレスコントロールには別売Bluetoothアダプタ（BTA-1）が別途必要です。

主な特長

デジタルオーディオミキサー

●入出力チャンネル数

・入力：モノラル（MIC/LINE）：16、ステレオ（LINE）：2

・出力：MASTER OUT：1、MONITOR OUT：6、PHONES：1

●入力端子

・モノラル（MIC/LINE）：XLR/TRS コンボジャック（XLR：2番HOT TRS：TIPホット）

・ステレオ（LINE）：TSフォンジャック/RCAピン

●出力端子

・MASTER OUT：XLRジャック

・MONITOR OUT A～F：TRSフォンジャック

・MONITOR OUT A～F：標準フォンジャック

・PHONES：標準フォンジャック

●バス

・MASTER： 1

・MONITOR： 6

・SEND EFX：2

●チャンネルストリップ

LOW CUT：40～600Hz,12dB/OCT

EQ：HIGH：10kHz、±15dB、シェルビング、MID：100Hz-8kHz、±15dB 、ピーキング、LOW：100Hz、±15dB、シェルビング

●最大同時録音トラック数：22トラック（20チャンネル＋ステレオマスター） ＠44.1/48/96kHzサンプリング

●最大同時再生トラック数：20トラック

●録音フォーマット

・ビット長：16/24ビット

・サンプリング周波数：44.1/48/96 kHz

・モノラル/ステレオ、WAVフォーマット

●記録メディア：SDカード（16MB～2GB）、SDHCカード（4GB～32GB）、SDXCカード（64GB～512GB）

オーディオ・イン ターフェース

チャンネル数：入力：22チャンネル、出力：4チャンネル

●オーディオI/O時 ビットレート＆サンプリング周波数：24ビット44.1/48 kHz

●オーディオ・インターフェース動作環境

Windows

OS：Windows 7 SP1以降/8.1/10

Mac：

OS：Mac OS X 10.10/10.11/10.12/10.13

※WindowsMAC共に、Intel Core i3以上。USBハブ・拡張カードでの使用は動作保証外

iPhone/iPad：

OS：iOS 8/9/10

※Apple Lightning-USBカメラアダプタが別途必要

カードリーダー

●USB：USB 2.0

●サンプリング周波数：44.1/48/96 kHz

●周波数特性：-1.0dB：20Hz～20kHz＠44.1kHzサンプリング、－3.0dB：20Hz～40kHz＠96kHzサンプリング

●電源：ACアダプタ：DC12V/2A（AD-19）

●外形寸法：W445×D388.4×H82.6mm

●重量：3.71kg
