複雑化する現代のライブ配信に求められるスイッチャーとは？

Blackmagic Design ATEM 4 M/E Constellation HDは、大規模なライブイベントや複雑な放送環境向けに設計された、プロフェッショナル仕様のHDライブプロダクションスイッチャーです。近年の配信現場では、多数のカメラ映像、PCからのグラフィックス、リモート出演者の映像などを統合する必要があり、システム全体の煩雑化が大きな課題となっています。本機は、そうした高度な要求に対して、単一のハードウェアで圧倒的な入出力数と統合的なコントロールを提供するという設計思想に基づいています。

全入力フォーマット変換がもたらす現場での圧倒的な安心感

従来のスイッチャー運用では、異なる解像度やフレームレートのカメラが混在する場合、外部コンバーターを多数用意して信号を統一する必要がありました。本機はすべてのSDI入力にフォーマット変換機能（スケーラー）を内蔵しているため、機材間の互換性トラブルを根本から解消します。これにより、事前のシステム構築時間が大幅に短縮され、予測不可能な機材持ち込みが発生する現場でも、スムーズに映像を受け入れることが可能になります。

複数の独立した出力系統による柔軟な映像ルーティング

大規模なイベントでは、配信用プログラム映像だけでなく、会場スクリーン用、出演者モニター用、収録用など、複数の異なる映像出力が同時に必要となります。多数の独立した出力を備える本機は、外部のビデオルーターに依存することなく、スイッチャー内部で任意の映像ソースを任意の出力先へ自由に割り当てることができます。この内部ルーティングの柔軟性が、複雑な現場でのオペレーションを極めてシンプルかつ堅牢にします。

高度な映像合成を単体で実現する内部処理アーキテクチャ

eスポーツの配信やニュース番組のようなリッチな画面構成を作る際、複数のピクチャー・イン・ピクチャーや複雑なクロマキー合成が不可欠です。本機は多数のキーヤーと高度なデジタルビデオエフェクト、そして複数のSuperSourceエンジンを搭載しています。これにより、外部のグラフィックサーバーや追加の合成機材を使用せずに、放送局レベルの複雑なレイアウトをスイッチャー単体でリアルタイムに構築できるのが大きな強みです。

プロオーディオ機能の統合による音声管理の効率化

映像の切り替えだけでなく、音声の管理もライブ配信の極めて重要な要素です。本機はFairlightオーディオミキサーを内蔵しており、各SDI入力に重畳された音声や外部音声を、EQやダイナミクス処理を含めて詳細に調整できます。映像と音声のコントロールを一つのネットワーク上で統合的に扱えるため、少人数のテクニカルスタッフでも品質を落とすことなく、高度なプロダクションを運用できる環境を提供します。

• 大規模音楽フェスやイベントのテクニカルディレクター

  多数のカメラとスクリーンが混在する現場を仕切るプロ。数日間の大型イベントでのみ大量の入出力が必要なため、短期レンタルが最適。全入力のフォーマット変換機能により、持ち込み機材の差異による同期トラブルを未然に防ぎます。

• 企業の大型カンファレンスを担当する配信オペレーター

  複数会場のセッションを同時に管理し、オンラインとオフラインの両方に映像を送り出す運用者。繁忙期のみのスポット利用にレンタルが適しています。豊富なAUX出力により、会場プロジェクターと配信用で異なる映像を単一機材で容易に作り分けられます。

• eスポーツ大会の配信システム構築エンジニア

  プレイヤーのゲーム画面、ワイプ映像、実況席などを複雑に合成した画面レイアウトを構築する技術者。大会開催時のみのプロジェクト単位でのレンタルが合致します。複数のSuperSourceを活用することで、外部合成機材なしでリッチな画面構成を実現できます。

• 放送局やスタジオの機材導入検討担当者

  中継車や常設スタジオのシステムリプレイスを計画しており、実運用での安定性をテストしたい担当者。購入前の検証目的でのレンタルに最適です。既存のネットワーク環境やハードウェアパネルとの連携、長時間の熱耐性などを実際の現場で確認できます。

• 複数ステージが同時進行する音楽フェスでの統合オペレーションに最適な一台

  大規模な野外フェスにおいて、各ステージからのカメラ映像（最大40入力）を集約するシーン。全入力に搭載されたフォーマット変換により、異なる制作会社のカメラが混在しても1080p59.94に自動統一されます。最終的に、配信用プログラム映像と各ステージのLEDビジョン用映像を同時に出力可能です。

• 複雑な画面構成が求められるeスポーツ大会の配信を少人数で回すのにおすすめ

  アリーナでのeスポーツ大会において、ゲーム画面、プレイヤーの表情、チームロゴなどを同時に表示するシーン。2つのSuperSource機能と多数のDVEを活用し、最大8つのピクチャー・イン・ピクチャーを含む複雑なレイアウトを瞬時に切り替えます。視聴者を飽きさせないリッチな配信映像が完成します。

• 企業の大規模なハイブリッド総会で確実な映像出しを行うための強力なツール

  会場に数百人の株主が集まり、同時にオンライン配信も行う企業の株主総会。24系統の独立したSDI出力を活かし、会場のメインスクリーンにはプレゼン資料を、配信用には登壇者のアップと資料の合成映像を、控室用にはマルチビューを割り当てます。トラブルの許されない現場で確実なルーティングを実現します。

• 多数のリモート出演者を結ぶトーク番組の収録をスムーズに進行させるシステム

  ZoomやSkypeなどを用いた複数のリモートゲストと、スタジオのMCを掛け合わせる番組収録シーン。16個のATEM Advanced Chroma Keyerを使用して、グリーンバックで撮影されたゲストをバーチャルセットに高精度で合成します。テレビ番組クオリティのシネマティックな映像コンテンツが制作できます。

• 複数の演目が行われる舞台芸術の記録撮影でシームレスなスイッチングを実現

  演劇やバレエの公演で、舞台全体、演者のアップ、舞台袖など多数のアングルから撮影するシーン。4つの独立したマルチビュー出力を利用し、最大40個の映像ソースを複数のモニターに分割して表示します。ディレクターが全カメラの状態を正確に把握でき、的確なカメラワークの指示とクライアント向けの高品質な記録映像に繋がります。

40入力すべてにフォーマット変換を搭載し、外部コンバーターが不要

競合のPanasonic AV-HSW10などが入出力数に制限がある中、本機は40個の3G-SDI入力すべてにスケーラーを内蔵しています。720p、1080i、1080pの異なるフォーマットが混在しても、スイッチャー側で自動変換されるため、高価な外部コンバーターを大量に用意するコストと結線の手間を大幅に削減できます。

2つのSuperSourceエンジンによる圧倒的な合成能力

Sony XVS-G1などの高級帯スイッチャーに匹敵する合成力を持ちながら、コストパフォーマンスに優れています。1つのSuperSourceで4つのDVEと背景レイヤーを構成でき、本機はこれを2つ搭載しています。最大8つのピクチャー・イン・ピクチャーを同時に処理できるため、高度な画面構成が単体で完結します。

MADI対応Fairlightオーディオミキサーによる高度な音声処理

他の映像特化型スイッチャーとは異なり、最大156チャンネルの強力なFairlightオーディオミキサーを内蔵。64chのMADI入出力端子を備えているため、外部のデジタルオーディオコンソールとBNCケーブル1本でシームレスに連携できます。大規模イベントにおける映像と音声の複雑なルーティングを劇的にシンプルにします。

高額なハイエンド機材を初期投資なしで短期プロジェクトに投入可能

4 M/Eクラスのスイッチャーは購入すると数百万円規模の投資となりますが、レンタルであれば数日間の大型イベントや特番収録のために、必要な時だけ導入できます。Panda Studio Rentalでは基本設定済みの状態で提供されるため、届いたその日から即座にプロフェッショナルな現場環境を構築できるのが最大のメリットです。

Q: 40個の入力すべてで異なる解像度やフレームレートを混在させることは可能ですか？
A: はい、可能です。本機の40個の3G-SDI入力はすべて独立したフォーマット変換機能（スケーラー）を内蔵しています。1080p、1080i、720pなどの異なるフォーマットを入力しても、スイッチャーのシステムフォーマットに合わせて自動的に変換・同期されます。

Q: レンタルする際、操作用のハードウェアパネルはセットに含まれますか？
A: 本製品はスイッチャー本体（メインフレーム）のみのレンタルとなります。操作には無償のATEM Software ControlをインストールしたPCを使用するか、別途「ATEM 2 M/E Advanced Panel」などのハードウェアコントロールパネルを併せてレンタルしていただく必要があります。

Q: 冷却ファンの動作音はどの程度ですか？静かな収録現場でも使用できますか？
A: 本機は強力な処理能力を持つため、冷却ファンが常時稼働しており、ある程度の駆動音が発生します。クラシックコンサートやインタビュー収録など、極めて静粛性が求められる現場では、本体を別室や防音ラックに設置する運用を推奨します。

Q: 出力端子はすべてプログラムアウト（本線）と同じ映像が出力されるのでしょうか？
A: いいえ、24個の3G-SDI出力はすべて個別にルーティング（割り当て）が可能です。プログラム映像だけでなく、プレビュー、特定のカメラ入力、クリーンフィード、マルチビューなど、任意の映像を各出力端子に自由に設定できます。

Q: ATEM 2 M/E Constellation HDと比較して、どのような現場に適していますか？
A: 入力数が20から40へ、出力数が12から24へと倍増しており、SuperSourceも2系統搭載しています。複数のステージがある大型フェスや、多数のカメラ・PC画面・リモート出演者を同時に扱うeスポーツ大会など、より大規模で複雑なルーティングが必要な現場に最適です。

Q: 外部のオーディオミキサーと接続するための端子は備わっていますか？
A: はい。1/4インチのバランスTRSアナログオーディオ入出力を備えているほか、MADI端子（BNC）を搭載しており、MADI対応の外部オーディオコンソールと最大64チャンネルのデジタル音声を双方向でやり取りすることが可能です。

Q: 現場での設営トラブルを避けるため、事前に設定を済ませておくことはできますか？
A: 可能です。手元のPCにATEM Software Controlをインストールし、オフライン状態でマクロやメディアプールの画像、ルーティング設定を作成してXMLファイルとして保存できます。レンタル機材が到着後、そのファイルを読み込ませるだけで即座に設定を復元できます。

Q: レンタル期間中にイベントのスケジュールが延びた場合、利用途中で期間を延長できますか？
A: はい、次のお客様の予約が入っていなければ、利用途中でもWebサイトのマイページからレンタル期間の延長手続きが可能です。大規模イベントではリハーサルの延長などが生じやすいため、柔軟に対応可能です（延長料金が発生します）。

• Blackmagic Design ATEM 2 M/E Constellation HD...
  入力数が20系統と少ない分コンパクトで、中規模配信をコストを抑えて行いたいユーザー向け
• Roland V-160HD...
  SDIとHDMIの混在入力に標準対応しており、HDMI機器を多用するハイブリッドイベント業者に最適
• Blackmagic Design ATEM 4 M/E Broadcast Studio 4K...
  4K対応だがフォーマット変換は限定的。4K制作が必須の放送局レベルのユーザー向け
• Panasonic AV-HSW10...
  NDIやSRTなどのIP伝送プロトコルに標準対応しており、ネットワーク経由の映像制作を行う層に好まれる
• Blackmagic Design ATEM Television Studio HD8 ISO...
  パネル一体型で全入力の個別収録機能（ISO）があり、後編集を重視する小〜中規模現場向け

配信技術ディレクター (30代 男性) / 圧倒的な入出力数とルーティングの自由度 : 評価 ★★★★★ 5.0

技術ブログのレビューより。40入力24出力というスペックは、大型カンファレンスで複数のスクリーン出しと配信を同時に行う際にビデオルーターなしで完結でき、非常に優秀です。全入力スケーラー付きなので持ち込みPCの接続も安心。ただし、本体のファン音がかなり大きいため、静かな会場では設置場所に工夫が必要です。

イベント映像オペレーター (40代 女性) / SuperSource2系統がeスポーツで大活躍 : 評価 ★★★★☆ 4.0

機材検証系YouTube動画より。2つのSuperSourceを使って、ゲーム画面とプレイヤーの顔抜きワイプを複雑に並べたシーンを瞬時に切り替えられるのが素晴らしいです。ただ、機能が膨大なためPCソフトからの操作階層が深く、本番でミスなく叩くには別売のハードウェアパネルが実質必須だと感じました。

放送局システムエンジニア (50代 男性) / コストパフォーマンスは抜群だが発熱に注意 : 評価 ★★★★☆ 4.0

映像機器フォーラムの書き込みより。この価格帯で4 M/E、MADIオーディオ対応というのは他社製品と比べても破格の性能です。既存の放送システムへの組み込みもスムーズでした。一方で、1RUサイズに高機能を詰め込んでいるため本体がかなり熱を持ちます。ラックマウント時の排熱スペースの確保は必須条件です。

必須アクセサリ

• Blackmagic Design ATEM 2 M/E Advanced Panel 20...
  複雑なスイッチングやマクロを物理ボタンで確実かつ直感的に操作するために必須
• BNCケーブル 10m 5本セット...
  多数のカメラやモニターをSDIで接続するための信頼性の高い配線として

用途別のおすすめ

• Blackmagic Design HyperDeck Studio HD Plus...
  プログラム映像の高画質録画や、アルファチャンネル付きの動画素材のポン出し用途に
• Blackmagic Design SmartView 4K...
  マルチビュー出力の高精細な確認用モニターとしてディレクター卓に設置

代替・類似製品

• Blackmagic Design ATEM 2 M/E Constellation HD...
  入出力数が半分（20in/12out）で十分な中規模現場向けの下位モデル

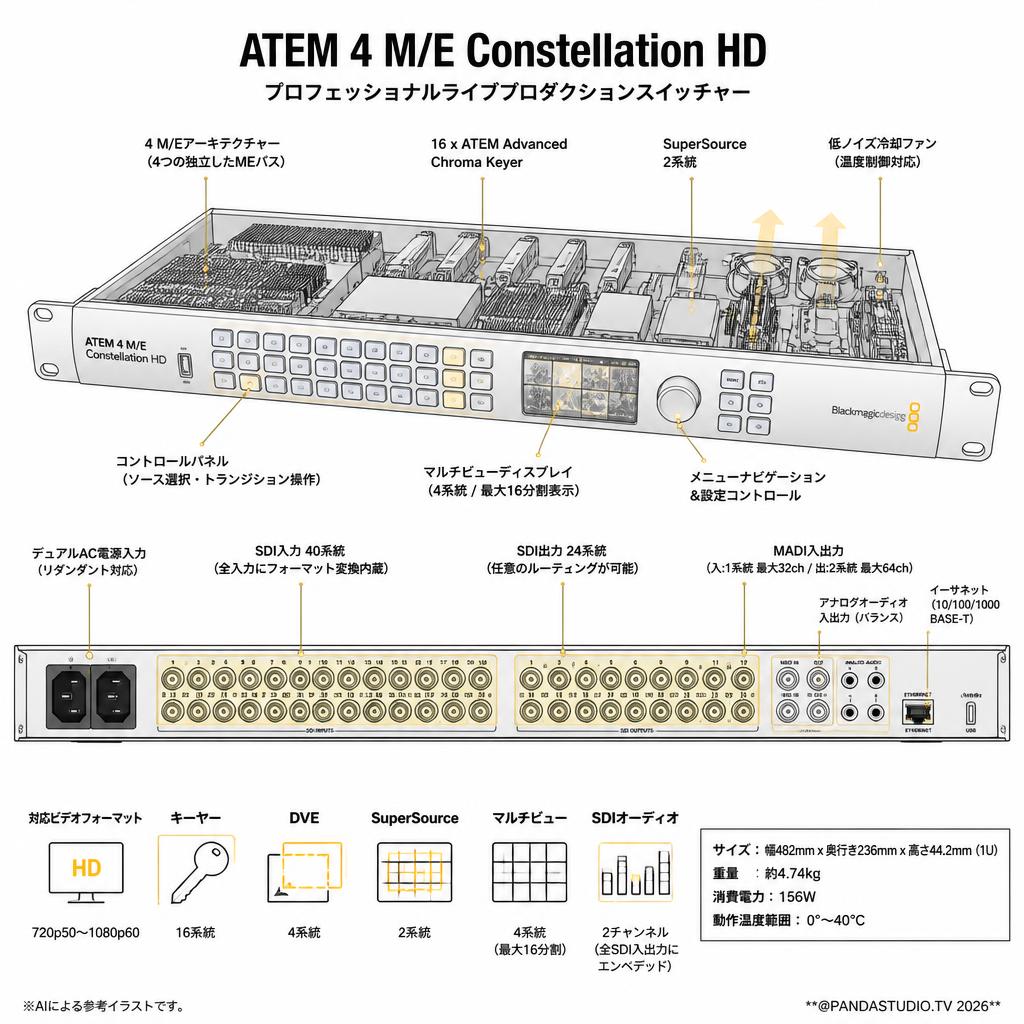

• 映像入力端子: 40 x 3G-SDI（全入力にフォーマット変換機能内蔵）
• 映像出力端子: 24 x 3G-SDI（任意のルーティングが可能）
• 対応ビデオフォーマット: 720p50〜1080p60
• SDIオーディオ: 2チャンネル（すべてのSDI入出力にエンベデッド）
• アナログオーディオ入力: 2 x 1/4インチ バランスジャック
• アナログオーディオ出力: 2 x 1/4インチ バランスジャック
• デジタルオーディオ（MADI）入力: 1 x BNC（最大32ch）
• デジタルオーディオ（MADI）出力: 2 x BNC（最大64ch）
• マルチビュー: 4系統（最大16分割、フルコントロール対応）
• キーヤー: 16 x ATEM Advanced Chroma Keyer
• DVE: 4系統
• SuperSource: 2系統
• ネットワーク接続: 1 x 10/100/1000 BASE-T（コントロール用）
• 電源: 2 x 内蔵100-240V AC電源（リダンダント対応）
• 消費電力: 156W
• 動作温度範囲: 0°〜40°C
• サイズ: 1Uラックマウントサイズ（幅482mm x 奥行き236mm x 高さ44.2mm）
• 重量: 約4.74kg
