プロフェッショナルな現場に応える多入力HDスイッチャーとは？

Blackmagic Design ATEM 2 M/E Constellation HDは、複雑なライブ配信や放送現場の要求に応えるために開発された、高い柔軟性と堅牢性を持つHD対応ライブプロダクションスイッチャーです。現代の映像制作では、多数のカメラ入力やPC映像、テロップ素材などをシームレスに統合し、遅延なく視聴者に届けることが求められています。本機は、そうしたプロフェッショナルの現場における「入力数の不足」や「出力ルーティングの制限」といった課題を根本から解決するための設計思想に基づいて作られました。単なる映像の切り替え機にとどまらず、プロダクションの中心的なハブとして機能します。

なぜConstellationシリーズが選ばれるのか？

Blackmagic Designのスイッチャーラインナップにおいて、Constellationシリーズは最上位の処理能力とインターフェース群を提供する位置づけにあります。従来の中小型モデルでは、入力ソースが増えた際に追加のルーターや分配器が必要になることが多く、システムの複雑化やトラブルの原因となっていました。本製品は、フロントパネルに充実したコントロールを備えつつ、内部に強力なルーティング機能と信号処理エンジンを統合することで、外部機器への依存を減らしています。これにより、現場でのセットアップ時間が短縮され、より安全で確実なオペレーションが可能になります。

全入力フォーマット変換がもたらす運用上のメリット

多様な機材が混在する現場において、映像フォーマットの不一致は深刻なトラブルを引き起こします。本機に搭載された全入力に対するフォーマット変換機能は、この問題を解決する重要な技術的アイデンティティです。カメラやPCごとに解像度やフレームレートが異なっていても、スイッチャー側で自動的にプロジェクトのフォーマットに合わせて変換処理を行います。これにより、オペレーターは事前の機材テストや設定合わせに忙殺されることなく、演出そのものに集中することが可能になります。

独立した多数の出力が実現する多彩な映像分配

ライブイベントやコンサートの現場では、配信用のメイン映像だけでなく、出演者用の返しモニター、会場のLEDスクリーン、収録用のクリーンフィードなど、異なる映像を同時に出力するニーズが高まっています。本製品は、多数の独立した出力系統を備えており、それぞれに任意の映像ソースやプログラム映像を割り当てることができます。この柔軟なバス・アーキテクチャにより、複雑なシステムを組むことなく、一台のスイッチャーで現場のあらゆる映像分配要件を満たすことができ、機材構成のシンプル化に大きく貢献します。

内蔵オーディオミキサーによる音声統合管理の実現

映像だけでなく、音声の統合管理も現代のライブプロダクションには欠かせません。本機は、高度なオーディオミキサー機能を内蔵しており、すべてのSDI入力に重畳された音声や、外部からの音声入力を個別に調整・ミックスすることが可能です。さらに、各チャンネルに対するイコライザーやダイナミクス処理も内部で完結するため、小規模な現場であれば外部の専用オーディオミキサーを用意しなくても、放送品質の音声ミックスを作り出すことができます。映像と音声のシステムを高度に統合する設計により、オペレーションの省力化と品質向上を両立しています。

• 中〜大規模ライブイベントのテクニカルディレクター

  多数のカメラとPC入力が混在する音楽ライブや企業カンファレンスを担当する専門家。機材を都度手配する単発の大型イベントでのレンタルに最適です。全入力のフォーマット変換機能により、持ち込みPCの解像度違いによる映像トラブルを未然に防ぎ、現場でのセットアップ時間を大幅に短縮できるという課題を解決します。

• eスポーツ大会の配信オペレーター

  プレイヤーのゲーム画面、実況カメラ、リプレイ映像など、膨大なソースを瞬時に切り替える必要がある専門スタッフ。大会開催期間中のみの短期レンタルが適しています。2M/Eのバス構成と多数のキーヤーを活用することで、複雑なテロップ合成やPinPを多用した高度な画面構成をスムーズに構築できる点が最大のメリットです。

• 放送局・スタジオの設備導入を検討するシステムエンジニア

  既存のHDスタジオ設備の更新や、新規サテライトスタジオの構築を任されている技術者。購入前の検証として、数日間の実機評価レンタルに適合します。既存のSDIインフラとの親和性や、多数のAUX出力を用いたスタジオ内のモニター分配の柔軟性を、実際の運用環境でテストし、投資リスクを最小限に抑えることができます。

• 複数会場をつなぐハイブリッドセミナーの映像担当者

  メイン会場と複数のサブ会場をネットワークで結び、双方向のやり取りを行うイベントの進行役。繁忙期のみの追加機材としてのレンタルにマッチします。12系統の独立した出力を持つため、各会場ごとに異なる返し映像や資料映像を個別にルーティングでき、複雑な映像分配システムを1台で完結できるのが強みです。

• 音楽フェスで多数のカメラ映像を切り替えるのに最適な機材

  屋外の音楽フェスにおいて、ステージ上の複数カメラ、クレーンカメラ、観客席の引きの映像などを統合するシーンです。20系統のSDI入力をフル活用し、2M/Eのトランジションを用いてテンポよく映像を切り替えます。結果として、会場の大型ビジョン用と配信用で異なるミックスの高品質な映像を同時に送出できます。

• 企業の大規模な株主総会で確実な進行を支えるおすすめの一台

  ホテルの大宴会場で行われる株主総会で、登壇者カメラ、プレゼン資料、事前収録のVTRを切り替えるシーンです。マルチビュー出力を2系統使用し、オペレーターとディレクターが別々のモニターで全ソースを監視する設定を行います。ミスの許されない環境で、クライアント向けの安定した公式記録映像と配信映像を制作します。

• eスポーツの全国大会で複雑な画面構成を作り込むための選択肢

  アリーナサイズの会場で行われるeスポーツ大会において、ゲーム画面とプレイヤーの表情を合成して配信するシーンです。内蔵の高度なクロマキーヤーとDVE（デジタルビデオエフェクト）を組み合わせ、ゲーム画面の四隅にプレイヤーのカメラ映像をPinPで配置します。視聴者を飽きさせないダイナミックな配信映像が完成します。

• 複数スタジオを連携した長時間のチャリティ番組制作での活用法

  キー局や地方局のスタジオを結んで行う特番配信で、各地から送られてくる映像ソースを本部に集約するシーンです。入力される多様なフレームレートの映像に対し、内蔵のフォーマット変換機能を自動適用させて同期をとります。映像の乱れやブラックアウトを防ぎ、長時間の放送でも視聴者にストレスを与えない番組を提供します。

• 大学の入学式で複数キャンパスへ映像を同時中継するのに便利な構成

  メインキャンパスで行われる入学式の模様を、別のキャンパスの複数教室にパブリックビューイングとして中継するシーンです。12系統の独立したSDI出力にそれぞれ異なるルーティングを設定し、教室ごとに最適な映像（手話通訳付き、資料メインなど）を振り分けます。多様な参加者に配慮したきめ細やかな情報伝達が実現します。

• 同価格帯を凌駕する20入力/12出力の圧倒的なSDIポート数

  他社の同価格帯スイッチャー（例えばRoland V-160HDのSDI/HDMI計16入力・7出力）と比較して、本機は20系統の3G-SDI入力と12系統の独立した3G-SDI出力を備えています。これにより、大規模なイベントでも外部の分配器やマトリックススイッチャーを追加する必要がなく、システム全体の遅延リスクや配線トラブルを物理的に減らすことができます。

• 全入力に搭載されたフォーマット変換機能による機材互換性

  Panasonic AV-UHS500などの上位機種でもオプション対応や入力数制限があるフォーマット変換機能ですが、本機は20の全入力ポートにスケーラーを標準搭載しています。720p、1080i、1080pといった異なる解像度やフレームレートの映像信号が混在しても、内部でプロジェクト設定に自動変換されるため、事前の機材調整の手間が劇的に省けます。

• 高度な合成を可能にする8つのAdvanced Chroma Keyer

  一般的な中型スイッチャーがクロマキーヤーを2〜4基程度しか搭載していないのに対し、本機はATEM Advanced Chroma Keyerを各M/E列に4つ、合計8つ搭載しています。これにより、グリーンバックを用いた複数カメラの合成や、複雑なバーチャルセットの構築において、エッジの抜けが美しい高品質な合成を複数同時に処理することが可能です。

• 専用ハードウェアパネルとセットのレンタルで即戦力として活躍

  本機は本体のみではPCソフトウェアからの操作となりますが、レンタル品は「ATEM 2 M/E Advanced Panel」などの専用コントローラーや必要なBNCケーブル類とセットで提供されるプランが選べます。短期間のイベント利用のために高額なコントローラーを別途購入する必要がなく、届いたその日から直感的でミスのないプロフェッショナルな環境を構築できます。

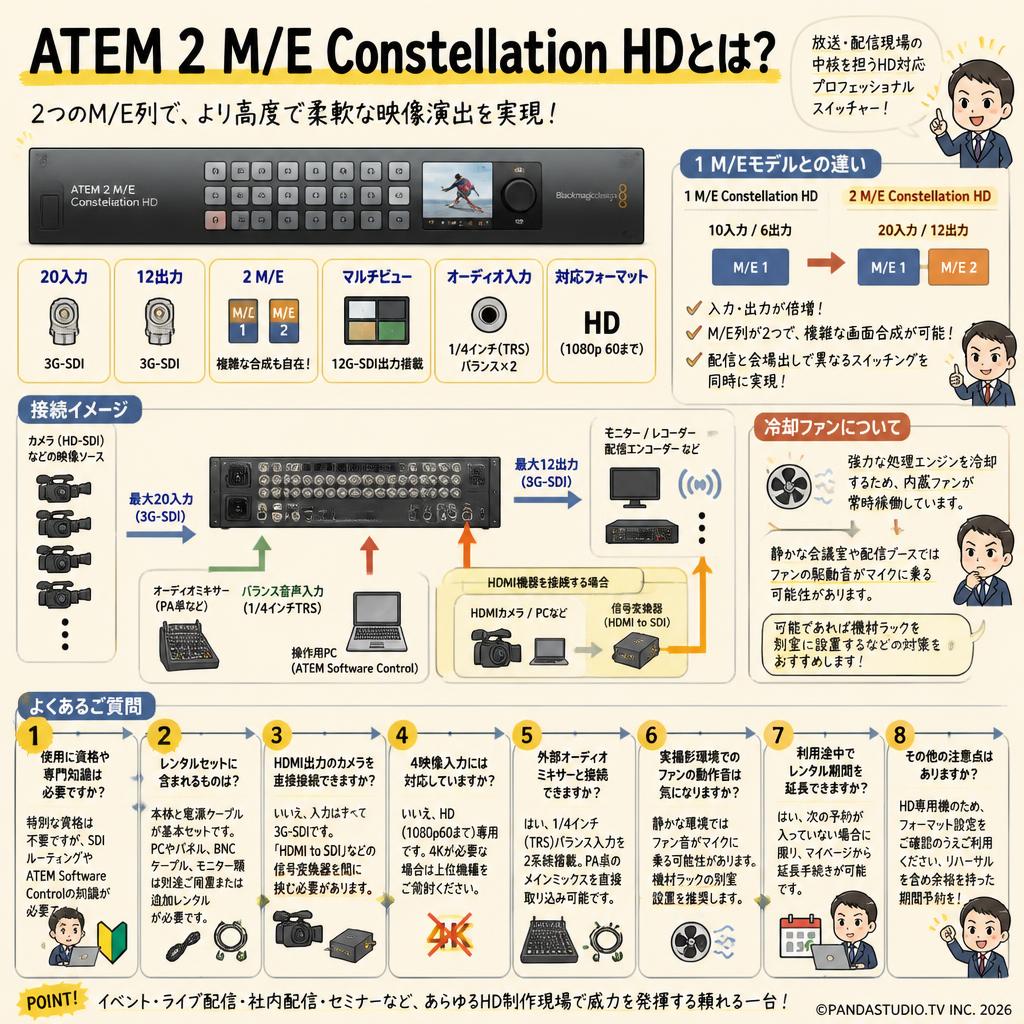

Q: 使用に資格や専門知識は必要ですか？
A: 特別な資格は不要ですが、SDI信号のルーティングやATEM Software Controlの操作に関する専門知識が必要です。初めての方は、事前にマニュアルを確認し、セットアップの時間を十分に確保することをおすすめします。

Q: レンタルセットには何が含まれますか？
A: 基本セットにはスイッチャー本体と電源ケーブルが含まれます。操作用のPCやATEM Advanced Panel、映像を入力するためのBNCケーブル、モニター類は別途ご用意いただくか、追加でレンタルしていただく必要があります。

Q: ATEM 1 M/E Constellation HDと比較してどう違いますか？
A: 1 M/Eモデルが10入力/6出力であるのに対し、2 M/Eモデルは20入力/12出力と倍増しています。また、M/E列が2つあるため、より複雑な画面合成や、配信と会場出しで全く異なるスイッチングを同時に行うことが可能です。

Q: HDMI出力のカメラを直接接続することはできますか？
A: 本機の入力インターフェースはすべて3G-SDIです。HDMI出力のカメラやPCを接続する場合は、別途「Micro Converter HDMI to SDI」などの信号変換器を間に挟む必要があります。

Q: 実撮影環境での冷却ファンの動作音は気になりますか？
A: 本機は強力な処理エンジンを冷却するため、内蔵ファンが常時稼働しており、静かな会議室や配信ブース内ではファンの駆動音がマイクに乗る可能性があります。可能であれば機材ラックを別室に設置するなどの対策を推奨します。

Q: 利用途中でレンタル期間を延長できますか？
A: はい、次の予約が入っていない場合に限り、ウェブサイトのマイページから延長手続きが可能です。ただし、繁忙期は機材の空きがないことがあるため、リハーサルを含めて余裕を持った期間でのご予約をおすすめします。

Q: 4K（Ultra HD）の映像入力には対応していますか？
A: いいえ、本機はHD（1080p60まで）専用のスイッチャーです。4K映像を扱う必要がある場合は、上位機種である「ATEM 2 M/E Constellation 4K」や「ATEM 4 M/E Broadcast Studio 4K」をご検討ください。

Q: 外部のオーディオミキサーと接続して音声を取り込めますか？
A: はい、背面に1/4インチ（TRS）のバランスオーディオ入力端子を2系統備えています。PA卓からのメインミックス音声を直接入力し、映像とともにSDI出力にエンベデッドして配信や収録に利用することが可能です。

• Roland V-160HD...
  SDIとHDMIのハイブリッド入力が可能で、変換器なしで多様な機材を繋ぎたいイベント業者に最適です
• Panasonic AV-HSW10...
  NDIやSRTなどのIP伝送プロトコルに標準対応しており、ネットワーク経由の映像制作を行うユーザーに好まれます
• Blackmagic Design ATEM Television Studio HD8...
  コントロールパネルが一体化しており、機材の設置スペースを最小限に抑えたい小規模スタジオ向けです
• vMix Pro...
  ソフトウェアベースのスイッチャーで、複雑なグラフィック合成やリプレイ機能を求めるeスポーツ配信者に支持されています
• TriCaster TC1...
  録画、配信、テロップ出しまで1台で完結するオールインワンシステムを求める放送局クラスの現場に適しています

ライブ配信ディレクター (30代 男性) 入力スケーラーの恩恵は絶大。ただし発熱には注意 : 評価 ★★★★☆ 4.0

YouTubeの機材レビュー動画で紹介されていた通り、20個すべての入力にスケーラーが内蔵されているのは本当に便利です。持ち込みPCの解像度を気にせず繋ぐだけで映像が出るため、現場でのトラブル対応が激減しました。一方で、1RUのコンパクトな筐体に機能を詰め込んでいるためか、長時間の運用では本体がかなり熱くなります。ラックマウント時の排熱スペース確保は必須だと感じました。

イベント映像技術者 (40代 男性) 圧倒的なコストパフォーマンス。HDMI入力がない点に留意 : 評価 ★★★★☆ 4.5

海外のプロ向けフォーラムでの評判を見て導入しました。この価格帯で20入力/12出力、さらにM/Eが2列あるスイッチャーは他に類を見ません。マルチビューも2系統出せるため、複雑なイベントでも監視が容易です。ただ、入力がすべてSDIなので、民生機材のHDMIを直接繋ぐことはできません。コンバーターを大量に用意する必要があるため、システム全体の構成を事前にしっかり計画する必要があります。

スタジオエンジニア (50代 男性) トークバック機能が優秀。ファン音は要対策 : 評価 ★★★☆☆ 3.5

機材ブログの記事を参考に、スタジオの更新用としてテストしました。フロントパネルにヘッドフォン端子があり、カメラマンとのクリアなトークバック通信が本体のみで完結するのは素晴らしい設計です。しかし、冷却ファンの音が想像以上に大きく、静寂が求められる同録スタジオのコントロールルームにそのまま置くのは厳しいレベルです。別室の機械室に設置する前提の機材だと理解しました。

必須アクセサリ

• ATEM 2 M/E Advanced Panel...
  複雑なスイッチングを直感的に行うための専用ハードウェアコントロールパネル
• BNCケーブル 10m...
  カメラや各種映像機器からの3G-SDI信号をスイッチャーに入力するために必須

用途別のおすすめ

• Micro Converter HDMI to SDI 3G...
  PCのプレゼン資料やHDMI出力のカメラ映像をSDI信号に変換して入力したい場合に追加
• Blackmagic Web Presenter HD...
  スイッチャーのプログラム出力を高画質なH.264にエンコードし、直接YouTube等へ配信する用途に

代替・類似製品

• ATEM 1 M/E Constellation HD...
  入力数が10系統で十分な現場や、よりコストを抑えたい小規模イベント向けのコンパクトモデル

ビデオ入力合計: 20（全入力にフォーマット変換機能搭載）

ビデオ出力合計: 12（すべて独立してルーティング可能）

対応SDIレート: 1.5G、3G

対応ビデオフォーマット: 最大1080p60（HD専用）

オーディオ入力: 1/4インチジャック x2（バランスアナログオーディオ）、5ピンXLRトークバック x1

オーディオ出力: 5ピンXLRトークバック x1

内蔵オーディオミキサー: 24入力 x 2チャンネルミキサー（各チャンネルにEQ、ダイナミクス搭載）

M/E列: 2

アップストリームキーヤー: 8（ATEM Advanced Chroma Keyer）

ダウンストリームキーヤー: 2

マルチビュー出力: 2系統（3G-SDI、最大16分割表示）

電源: 100-240V AC内蔵電源

サイズ: 幅482mm x 奥行き236mm x 高さ44.2mm（1Uラックマウントサイズ）

重量: 3.75kg

動作温度範囲: 0°C 〜 40°C
