レガシーな4K機器を最新の12G-SDI環境へシームレスに統合

「Blackmagicdesign Teranex Mini Quad SDI to 12G-SDI」は、初期の4K映像制作環境で主流だったQuad Link SDI（4系統のSDIケーブル）による信号を、次世代の標準である1本の12G-SDIへと変換するプロフェッショナル向けコンバーターです。映像規格の移行期において、過去の資産である高価なカメラやスイッチャーを最新のインフラで活用し続けるための架け橋として設計されています。単なる信号変換にとどまらず、放送局やライブ配信の現場で求められる高い信頼性と低遅延を実現しています。

なぜ今、Quad Linkからの変換が重要なのか？

初期のUltra HD対応機器は、大容量の映像データを伝送するために4本の3G-SDIケーブルを束ねる必要がありました。しかし、この方式は配線が極めて煩雑になり、ケーブルの断線や接続ミスのリスクを増大させます。本機を導入することで、複雑な配線を1本の12G-SDIケーブルへと集約でき、機材ラックの省スペース化や設営時間の劇的な短縮が可能になります。これは、限られた時間と人員で確実なオペレーションが求められる現場において、決定的な業務改善をもたらします。

過酷な現場に耐えうる堅牢な放熱設計と内蔵電源

このコンバーターの技術的なアイデンティティの一つは、その物理設計にあります。従来の小型コンバーターで課題となっていた熱暴走を防ぐため、Teranex Miniシリーズは独自のサーマルデザインと静音冷却ファンを採用しています。これにより、長時間の連続稼働でも安定した信号処理を維持します。また、AC電源を本体に内蔵しているため、かさばる外部ACアダプターが不要となり、電源トラブルの要因を物理的に排除している点も、プロの現場で高く評価される理由です。

スマートパネルによる直感的なモニタリングと制御

映像制作の現場では、信号が正しく変換されているかを即座に確認できることが不可欠です。本製品はオプションのTeranex Mini Smart Panelを装着することで、フロントパネルにカラーディスプレイとコントロールボタンを追加できます。これにより、外部モニターを接続することなく、入力されている映像やオーディオレベル、各種設定をその場で視覚的に確認・変更可能になります。トラブルシューティングの迅速化に直結するこの設計思想は、オペレーターの心理的負担を大きく軽減します。

イーサネット経由での一元管理がもたらす運用メリット

大規模なスタジオや中継車など、多数の機材が稼働する環境において、本機はネットワーク経由でのリモート管理機能を提供します。MacやWindowsに対応したユーティリティソフトウェアを使用することで、離れた場所からIP経由で設定の変更やステータスの監視を一括して行うことができます。物理的にアクセスしづらい場所に設置された場合でも、柔軟なシステム構築と保守が可能となり、現代の高度にネットワーク化された映像システムの中核として機能します。

• 中継車・スタジオのシステムエンジニア

  放送局や大型スタジオのインフラ構築を担う専門家。既存のQuad Link 4K機材を活用しつつ、新たに導入した12G-SDIスイッチャーへシステムを移行する「段階的な設備更新の検証」でのレンタルに最適。高価な機材を買い替える前に、既存資産との互換性や遅延の有無を実環境でテストできる。

• 大規模ライブイベントの映像テクニカルディレクター

  フェスやコンサートで複雑な配線を管理する責任者。現場の旧型4Kカメラから最新のLEDビジョン・プロセッサーへ映像を送る「単発の大型イベント」でのレンタルに適合。4本のケーブルを1本にまとめることで、長距離配線のトラブルリスクを激減させ、設営・撤収の時間を大幅に削減できる。

• 映像制作会社のポスプロ・エディター

  カラーグレーディングや編集作業を行う技術者。クライアントから持ち込まれた旧規格の4K再生機材を、最新の12G-SDI対応マスターモニターに接続する「期間限定のプロジェクト」での利用にマッチ。必要な期間だけレンタルすることで、使用頻度の低いレガシー規格対応のコンバーターを自社で抱えるコストを削減できる。

• 医療機関・学術機関の映像配信担当者

  手術室の映像や高精細な研究データを外部へ配信する担当者。既存のQuad Link出力を持つ特殊な医療用4Kカメラの映像を、最新の配信用エンコーダーへ入力する「学会シーズンや特別講義」でのレンタルに最適。専門的な映像技術を持たなくても、繋ぐだけで確実に12G-SDIへ変換できるため、配信の安定性を担保できる。

• 大型音楽フェスで旧型4Kカメラを最新スイッチャーに接続するのに最適なコンバーター

  野外フェスのライブ配信現場で、レンタルで調達した初期の4Kボックスカメラ（Quad Link 3G-SDI出力）を、最新の12G-SDI対応スイッチャーに入力するシーン。本機で信号を2160p60フォーマットで1本のケーブルに集約し、配線の煩雑さとトラブルを回避。安定した高精細なライブ映像を配信プラットフォームへ送り出す。

• 放送局のスタジオ更新期における既存資産の有効活用におすすめの一台

  スタジオのサブ（副調整室）の機材を12G-SDIベースに更新した際、引き続き使用する旧型の4KテロップジェネレーターやCGサーバーからのQuad Link出力を変換するシーン。Level AおよびLevel BのSDI機器を自動認識してルーティングし、遅延のないシームレスな番組制作環境を構築する。

• 高精細な医療用4K映像を最新のモニターで確認・記録するための必須機材

  大学病院の手術室からカンファレンスルームへ、高精細な術野映像を伝送するシーン。Quad Link出力しか持たない特殊な医療用カメラの信号を本機で12G-SDIに変換し、長距離の光ファイバー伝送装置へ入力。ノイズのない鮮明な4K映像をリアルタイムで共有し、正確な診断や教育資料の記録を可能にする。

• eスポーツ大会で複数のゲーム機とPC映像を統合管理するための変換ソリューション

  アリーナ規模のeスポーツ大会で、旧式の4K対応キャプチャPCや特殊な映像出力機器からのQuad Link信号を、メインの映像ルーターへ送るシーン。オプションのスマートパネルを活用し、入力信号の解像度やオーディオレベルをフロントパネルで即座に目視確認。トラブルシューティングを迅速化し、大会進行の遅れを防ぐ。

• プロジェクションマッピング現場での長距離配線を簡略化するおすすめの接続手法

  屋外のプロジェクションマッピングで、メディアサーバーからのQuad 3G-SDI出力を、遠隔地に設置された12G-SDI対応の超高輝度プロジェクターへ伝送するシーン。本機をサーバーラック内に設置して12G-SDIへ変換することで、敷設するケーブル本数を4分の1に削減。設営の手間を省き、エラーの発生源を減らした確実な投影を実現する。

• AJA製コンバーターと比較したスマートパネルの圧倒的な視認性

  競合となるAJAのHi5-4K-Plusなどのコンバーターに対し、本機は別売の「Teranex Mini Smart Panel」を装着できる点が最大の強みです。PCを接続することなく、フロントパネルのLCDで入力映像、オーディオメーター、タイムコードを直接確認できます。現場での信号確認が本体のみで完結するため、トラブル時の原因切り分け速度が飛躍的に向上します。

• AC電源内蔵による堅牢なラックマウントと配線トラブルの排除

  多くの小型コンバーターが外部ACアダプター（DC12V等）を採用する中、本機は100-240V対応のAC電源を本体に内蔵しています。これにより、ラックマウント時にかさばるアダプターの収納に悩む必要がなく、プラグ抜けによる不意の電源断リスクを大幅に低減します。1Uサイズのラックスペースに最大3台を並べてマウントできる設計も、高密度なシステム構築に有利です。

• イーサネット経由のPoE給電対応で電源ケーブルすら不要に

  本機はイーサネット経由でのリモートコントロールに対応しているだけでなく、PoE（Power over Ethernet）＋からの給電でも動作します。対応するネットワークスイッチを使用すれば、LANケーブル1本で制御と電源供給を兼ねることが可能です。電源コンセントの確保が難しい天井裏や仮設の足場など、過酷な設置環境での柔軟性は他社製品を凌駕します。

• 短期間のイベントに最適な電源ケーブル付属のレンタルセット

  業務用の映像機器は電源ケーブルが別売りとなるケースも多いですが、レンタルでは標準的なAC電源ケーブル（3ピン）が同梱されているため、到着後すぐに使用可能です。展示会や週末のライブ配信など、数日間の単発イベントのために高価なコンバーターを購入・セットアップする手間を省き、必要な期間だけ最新の12G-SDI環境を低コストで構築できます。

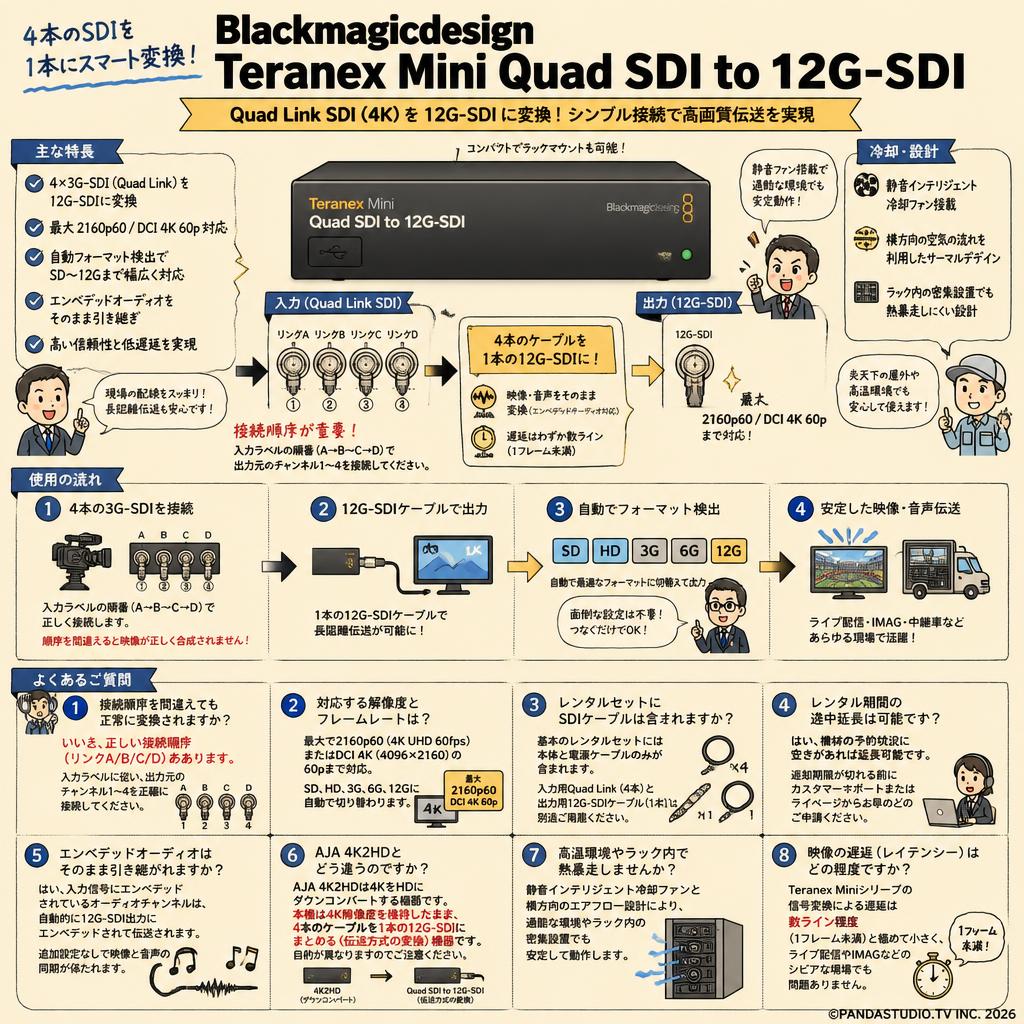

Q: 4本の3G-SDIケーブルの接続順序を間違えても正常に変換されますか？
A: いいえ、Quad Link SDIには正しい接続順序（リンクA/B/C/D）があります。入力端子のラベルに従って、出力元機器のチャンネル1〜4を正確に接続してください。順序が異なると映像が正しく合成されません。

Q: 12G-SDI出力に対応する解像度とフレームレートの限界はどれくらいですか？
A: 最大で2160p60（4K UHD 60fps）またはDCI 4K（4096x2160）の60pまで対応しています。SD、HD、3G-SDI、6G-SDIの各フォーマットにも自動で切り替わり対応します。

Q: レンタルセットにはBNCケーブル（SDIケーブル）は含まれますか？
A: 基本のレンタルセットには本体と電源ケーブルのみが含まれます。入力用のQuad Link（4本）および出力用の12G-SDIケーブル（1本）は、必要な長さに応じて別途ご用意いただくか、追加でレンタルをお願いいたします。

Q: 現場での急な仕様変更で、レンタル期間を途中で延長することは可能ですか？
A: はい、機材の予約状況に空きがあれば、レンタル期間中の延長手続きが可能です。延長をご希望の場合は、現在の返却期限が切れる前にカスタマーサポートまたはマイページからお早めにご申請ください。

Q: 音声（エンベデッドオーディオ）はそのまま12G-SDIに引き継がれますか？
A: はい、Quad Link SDIの入力信号にエンベデッドされているオーディオチャンネルは、自動的に12G-SDI出力にエンベデッドされて伝送されます。追加の設定なしで映像と音声の同期が保たれます。

Q: AJAの4K2HDコンバーターと比べてどのような違いがありますか？
A: AJA 4K2HDは4KをHDにダウンコンバートする機器ですが、本機「Quad SDI to 12G-SDI」は4K解像度を維持したまま、4本のケーブルを1本の12G-SDIケーブルにまとめる（伝送方式の変換）機器です。目的が異なるためご注意ください。

Q: 屋外の炎天下や高温になる機材ラック内で使用しても熱暴走しませんか？
A: 本機は内部に静音のインテリジェント冷却ファンを搭載し、横方向の空気の流れを利用したサーマルデザインを採用しているため、過酷な環境やラック内での密集設置でも安定して動作するように設計されています。

Q: 映像の遅延（レイテンシー）はどの程度発生しますか？
A: Teranex Miniシリーズの信号変換による遅延は数ライン程度（1フレーム未満）と極めて小さく、ライブ配信やIMAG（会場スクリーン出し）などの遅延が許されないシビアな現場でも問題なくご使用いただけます。

• AJA 12GM
  12G-SDIとQuad 3G-SDIの双方向変換に対応するが、フロントパネルでの映像確認機能がないためコンパクトさ重視のユーザー向け
• Blackmagicdesign Teranex Mini 12G-SDI to Quad SDI
  本製品とは逆方向（12GからQuadへ）の変換を行うモデルで、古い4Kモニターへ最新機器を繋ぎたい用途向け
• Decimator Design 12G-CROSS...
  HDMIとSDIのクロスコンバートやスケーリング機能が豊富だが、Quad Link SDIの入力には非対応
• Roland VC-100UHD...
  4K映像のアップ/ダウン/クロスコンバートに特化した高機能モデル。より複雑な解像度変換を求める現場向け
• AJA Hi5-12G...
  12G-SDIからHDMI 2.0への変換器。SDIではなく民生用4Kテレビでモニタリングしたいユーザーに最適

放送技術者 (40代 男性) / 現場の配線地獄から解放される救世主 / 評価 ★★★★★ 5.0

映像機器フォーラムのレビューより。初期の4Kスイッチャーと最新の12Gルーターを繋ぐために使用。4本の太い同軸ケーブルが1本にまとまることで、ラック裏の配線スペースが劇的にスッキリしたと高く評価しています。一方で、PoE給電は便利だが、対応するネットワークスイッチの電力容量（PoE+対応が必要）を事前に確認しないと動作しない点に注意が必要だと指摘しています。

ライブ配信ディレクター (30代 女性) / スマートパネルの視認性が抜群 / 評価 ★★★★☆ 4.0

機材レンタルの利用ブログより。音楽ライブの現場で、持ち込みの旧型カメラを組み込むためにレンタル。別売りのスマートパネルが付いていたおかげで、PCを繋がなくても入力解像度とオーディオレベルが本体の液晶で確認でき、トラブルシューティングが早かったと好評です。ただ、本体が金属製で堅牢な分、小型コンバーターとしては少し重く、両面テープ等での仮止めは難しいとのことです。

ポスプロエディター (50代 男性) / 安定性は高いが熱対策は必要 / 評価 ★★★★☆ 4.0

海外の映像系YouTubeレビューより。長時間のカラーグレーディング作業において、数日連続で稼働させてもフレームドロップや同期ズレが一切起きないプロ仕様の安定性を称賛しています。ただし、内蔵ファンは静音設計とはいえ、静かなMAルーム（音声収録室）に裸で置くとファンの回転音がわずかにマイクに乗る可能性があるため、マシンルームやラックへの設置を推奨しています。

必須アクセサリ

• BNCケーブル 12G-SDI対応 5m
  変換後の12G-SDI信号をスイッチャーやルーターへロスなく伝送するために必須
• BNCケーブル 3G-SDI対応 3m 4本セット...
  Quad Link SDI機器から本機へ4系統の映像信号を入力するための接続用として

用途別のおすすめ

• Blackmagicdesign Teranex Mini Smart Panel...
  PC不要でフロントパネルから映像確認や設定変更を行いたい現場で追加推奨
• Blackmagicdesign Teranex Mini Rack Shelf...
  複数台のコンバーターを1Uの19インチラックに美しくマウントしたい場合に

代替・類似製品

• Blackmagicdesign Teranex Mini 12G-SDI to Quad SDI
  逆に最新の12G-SDI信号を古いQuad Link 4Kモニター等へ出力したい場合の逆変換モデル

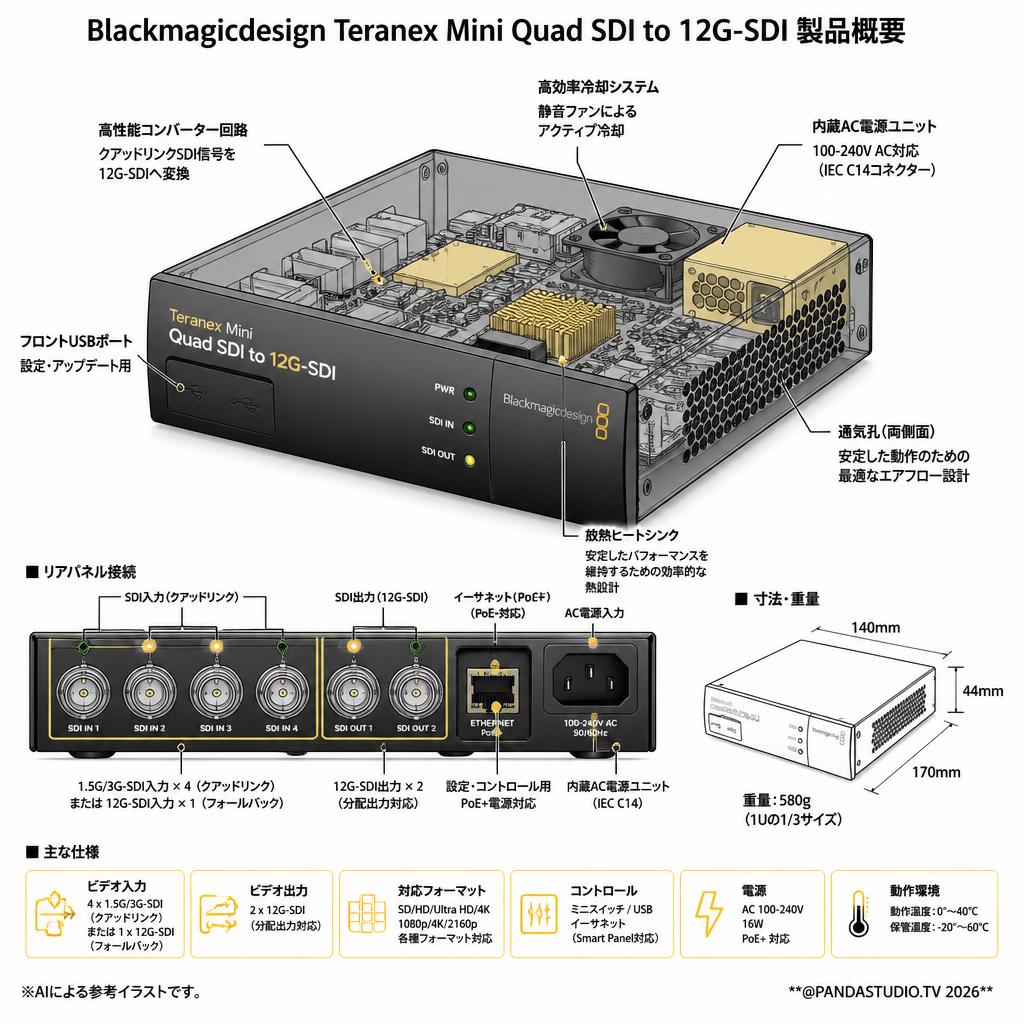

SDIビデオ入力： 4 x 1.5G/3G-SDI（Quad Link）、または 1 x 12G-SDI（シングルリンクフォールバック用）
SDIビデオ出力： 2 x 12G-SDI（分配出力対応）
対応ビデオフォーマット（SD/HD）： 525i59.94 NTSC、625i50 PAL、720p50/59.94/60、1080i50/59.94/60、1080p23.98/24/25/29.97/30/50/59.94/60
対応ビデオフォーマット（Ultra HD/4K）： 2160p23.98/24/25/29.97/30/50/59.94/60、4K DCI 23.98p/24p/25p
SDI規格： SMPTE 259M、SMPTE 292M、SMPTE 296M、SMPTE 424M、SMPTE 425M、SMPTE 2081-1、SMPTE 2082-1
オーディオサンプリング： テレビ標準サンプルレート（48kHz/24-bit）
設定コントロール： ミニスイッチ、USB、またはイーサネット（オプションのSmart Panelでフロントパネル制御可能）
電源： 内蔵100-240V AC電源 x1（IEC C14）、PoE+（Power over Ethernet Plus）対応
消費電力： 16W
寸法・重量： 幅140mm x 奥行170mm x 高さ44mm（1Uの1/3サイズ）、重量 580g
動作温度範囲： 0°〜40°C
保管温度範囲： -20°〜60°C
