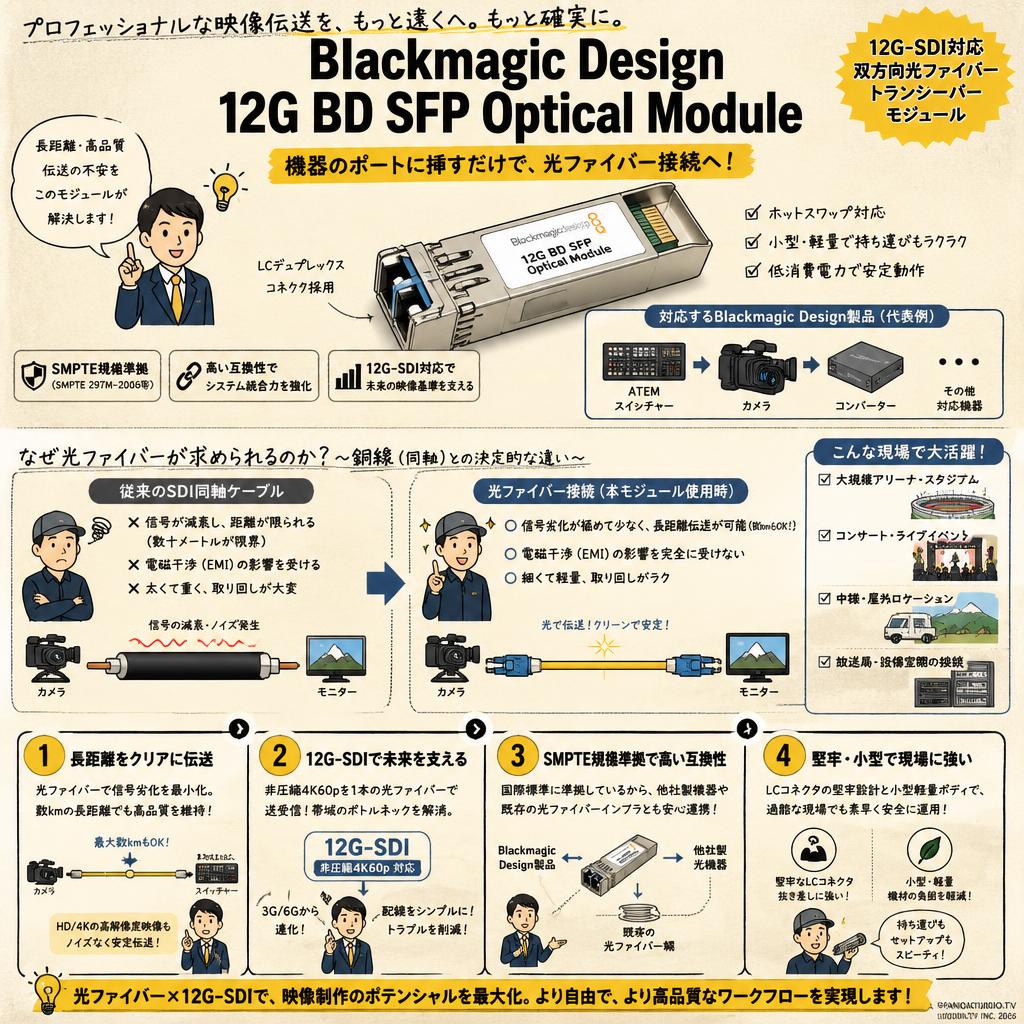

プロフェッショナルな映像伝送の限界を突破するモジュールとは

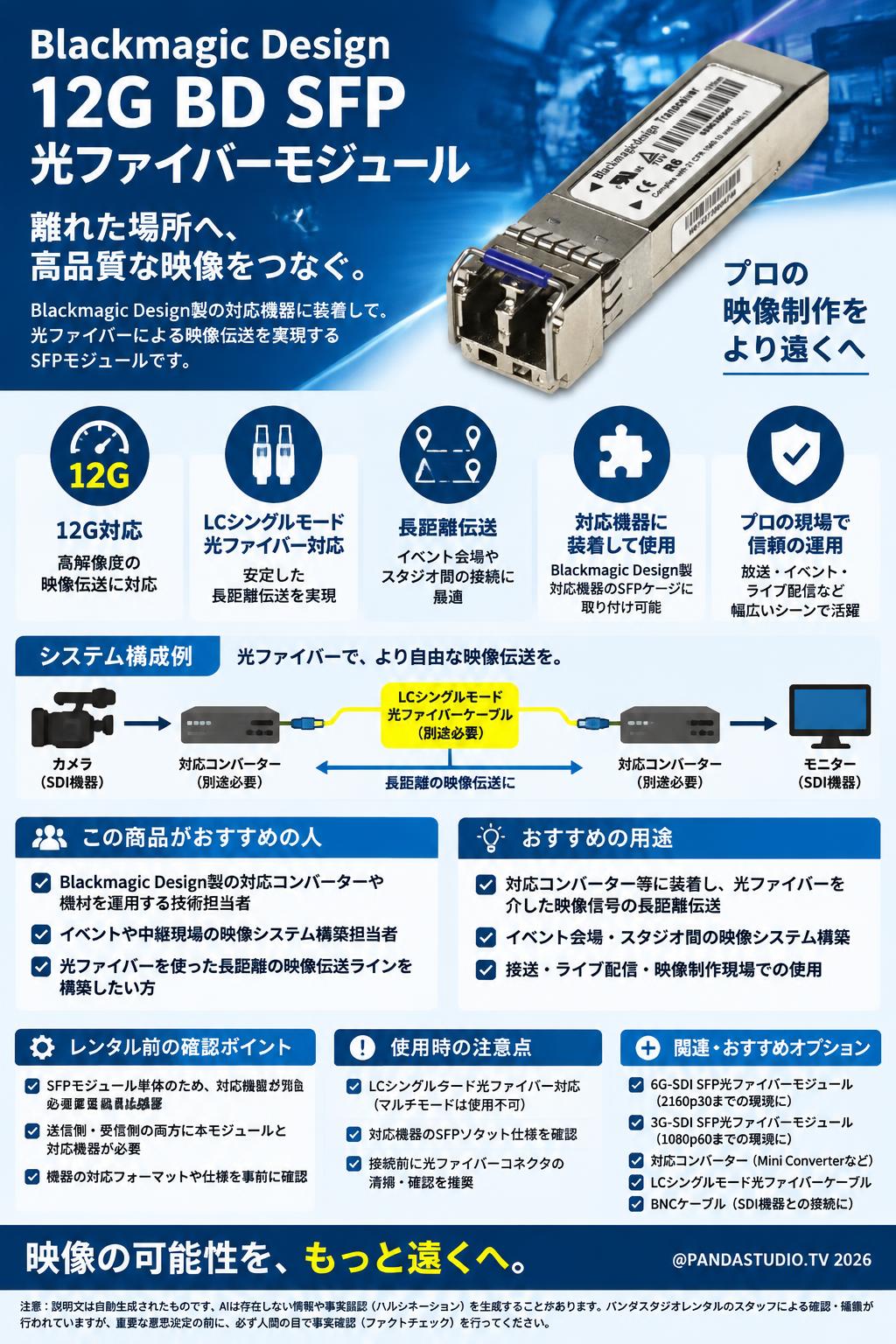

「Blackmagic Design 12G BD SFP Optical Module」は、Blackmagic Design製の対応カメラやスイッチャー、コンバーターに組み込むことで、双方向の光ファイバー接続を可能にするトランシーバーモジュールです。映像制作の現場において、高解像度化に伴うデータ量増大と伝送距離の制約は長年の課題でした。本製品は、標準的なSFPケージに挿入するだけで、機器のインターフェースを光ファイバー対応へと拡張し、重く取り回しの悪い同軸ケーブルの物理的な限界を解決します。情報収集段階のユーザーにとって、システム全体を光伝送ベースへ移行するための鍵となるコンポーネントと言えます。

なぜ銅線ケーブルではなく光ファイバーが求められるのか

従来のSDI同軸ケーブルを用いた映像伝送では、信号の減衰が避けられず、特に高ビットレートな映像信号においては安定して伝送できる距離が数十メートルに制限されてしまいます。本製品が採用する光ファイバー技術は、電気信号を光信号に変換して伝送するため、電磁干渉（EMI）の影響を一切受けず、信号の劣化を極限まで抑えることができます。大規模なアリーナやスタジアム、広大な屋外イベント会場など、機材間の距離が必然的に長くなる環境において、ノイズのないクリーンな信号を確実かつ安全に届けるための設計思想が貫かれています。

次世代の映像フォーマットを支える12G-SDI対応の意義

映像業界の標準がHDから4Kへと移行する中、本製品は12G-SDI規格に準拠した設計がなされています。これにより、非圧縮の4K60p映像を一本の光ファイバーケーブルで送受信することが可能です。過去の3Gや6Gモデルから進化したこのモジュールは、マルチカメラ収録やライブ配信における帯域幅のボトルネックを解消します。ユーザーは、複数のケーブルを束ねる複雑な配線から解放され、シンプルでトラブルの少ないシステム構築を実現できます。プロフェッショナルが求める高精細な映像品質を、インフラの制約によって妥協することなく維持できる点が最大の強みです。

SMPTE規格準拠による高い互換性とシステム統合力

本製品の市場における重要な位置づけは、放送業界の国際標準であるSMPTE規格（SMPTE 297M-2006等）に厳密に準拠している点にあります。これにより、Blackmagic Design製品間にとどまらず、規格を満たす他社製の光ファイバー機器やインフラともシームレスに統合できる可能性を持っています。特定のメーカーに縛られないオープンな設計アプローチは、すでに光ファイバー網が敷設されている放送局や大型ホールなどの既存設備を最大限に活用することを可能にし、システム全体の柔軟性と拡張性を大幅に向上させます。

過酷な現場の要求に応える堅牢性と運用効率の向上

ライブプロダクションの現場では、機材の信頼性とセットアップの迅速さがプロジェクトの成否を左右します。本モジュールは、LCコネクタを採用した堅牢な構造により、頻繁な着脱や移動が伴う環境でも安定した接続を維持します。また、モジュール自体が非常に小型かつ軽量であるため、機材の総重量を増加させることなく、運搬や設営の負担を軽減します。光ファイバーによる長距離伝送と本製品の組み合わせは、映像制作におけるインフラ構築のパラダイムシフトをもたらし、技術者がよりクリエイティブな作業に集中できる環境を提供します。

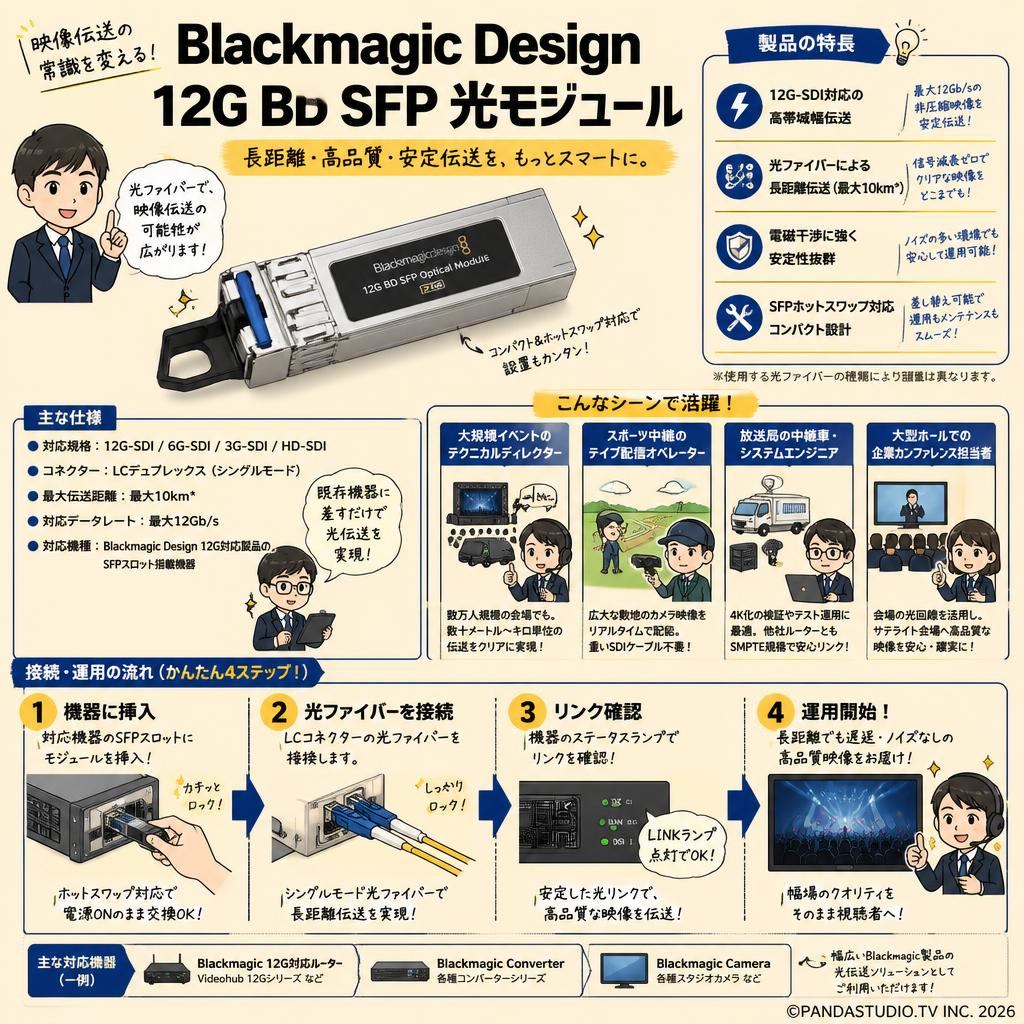

• 大規模イベントのテクニカルディレクター

  数万人規模のアリーナや野外フェスで、ステージ上のカメラから数十メートル以上離れた場所にある中継車まで映像を伝送する専門家です。同軸ケーブルでは届かない長距離配線が必要な「数日間の大型フェス案件」でのレンタルに最適で、信号減衰による映像の乱れという致命的なリスクを解決します。

• スポーツ中継のライブ配信オペレーター

  ゴルフ場やマラソンコースなど、広大な敷地内で複数台のカメラを運用し、リアルタイムで配信を行う技術者です。既存の光ファイバーインフラを活用する「週末のスポーツ大会中継」でのレンタルに適合し、重くかさばるSDIケーブルを大量に持ち運ぶ搬入出の肉体的・時間的負担を大幅に軽減します。

• 放送局の中継車・システムエンジニア

  既存の中継システムを4K対応へとアップグレードする際、機材間の互換性や伝送安定性を検証するエンジニアです。本格導入前の「実環境でのプレ評価・テスト運用」としてのレンタルにマッチし、SMPTE規格準拠の他社製ルーターとBlackmagic製品が正しくリンクするかという不安を解消します。

• 大型ホールでの企業カンファレンス担当者

  国際会議や新製品発表会において、メイン会場とサテライト会場を高品質な映像でつなぐ必要がある制作スタッフです。会場備え付けの光回線を利用する「1日限りの企業イベント」でのレンタルに適しており、ノイズ源の多い照明機材が密集する環境でも、電磁干渉を受けない安定した伝送を実現します。

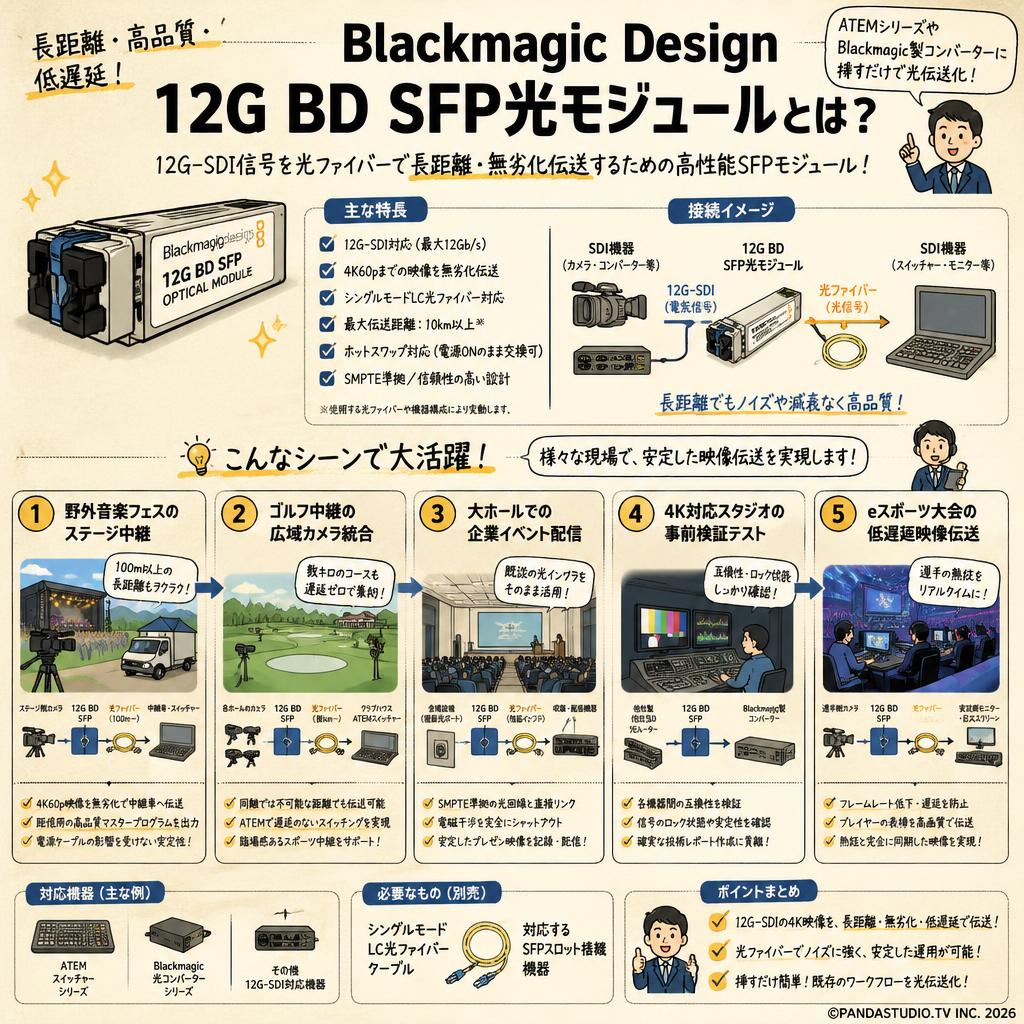

• 野外音楽フェスでステージから中継車へ4K映像を長距離伝送するのに最適な機材

  広大な野外会場において、ステージ上のカメラから100m以上離れた中継テントへ映像を送るシーンです。本モジュールとシングルモードLC光ファイバーケーブルを組み合わせることで、12G-SDIの4K60p映像を無劣化で伝送し、配信用の高品質なマスタープログラムを出力します。

• ゴルフ中継で広大なコース内の複数カメラを統合するのにおすすめの一台

  数キロに及ぶゴルフコースの各ホールに配置されたカメラ映像を、クラブハウスのスイッチャーに集約する撮影シナリオです。同軸ケーブルでは不可能な距離でも、ATEMスイッチャーに本製品を装着して光伝送化することで、遅延のないスイッチングを実現し、臨場感あるスポーツ中継を提供します。

• 既存の光インフラを持つ大ホールで企業イベントを配信する際に頼れるモジュール

  国際会議場など、壁面ポートに光ファイバー配線が埋め込まれている施設での企業カンファレンス収録です。施設側のSMPTE規格準拠の光回線と本製品をリンクさせ、ノイズの多い照明用電源ケーブルと並走する経路でも電磁干渉を完全に防ぎながら、クライアント向けの安定したプレゼン映像を記録します。

• 4K対応スタジオの機材更新に向けた事前検証テストで役立つコンポーネント

  放送局のサブコントロールルームにおいて、ベースバンドシステムをHDから4K対応へ移行するためのテスト運用シーンです。他社製の12G-SDI光ルーターとBlackmagic Design製コンバーターの間に本製品を導入し、互換性や信号のロック状態を確認することで、確実な技術レポートを作成できます。

• eスポーツ大会でプレイヤーのリアクションを高画質かつ低遅延で届けるための接続構成

  大型アリーナで開催されるeスポーツ大会において、プレイヤーの表情を捉える小型カメラから、遠く離れた実況席のモニターへ映像を送る用途です。光伝送技術を用いてフレームレートの低下や遅延を防ぎ、ゲームプレイの熱狂と完全に同期したシネマティックな選手映像を巨大スクリーンに投影します。

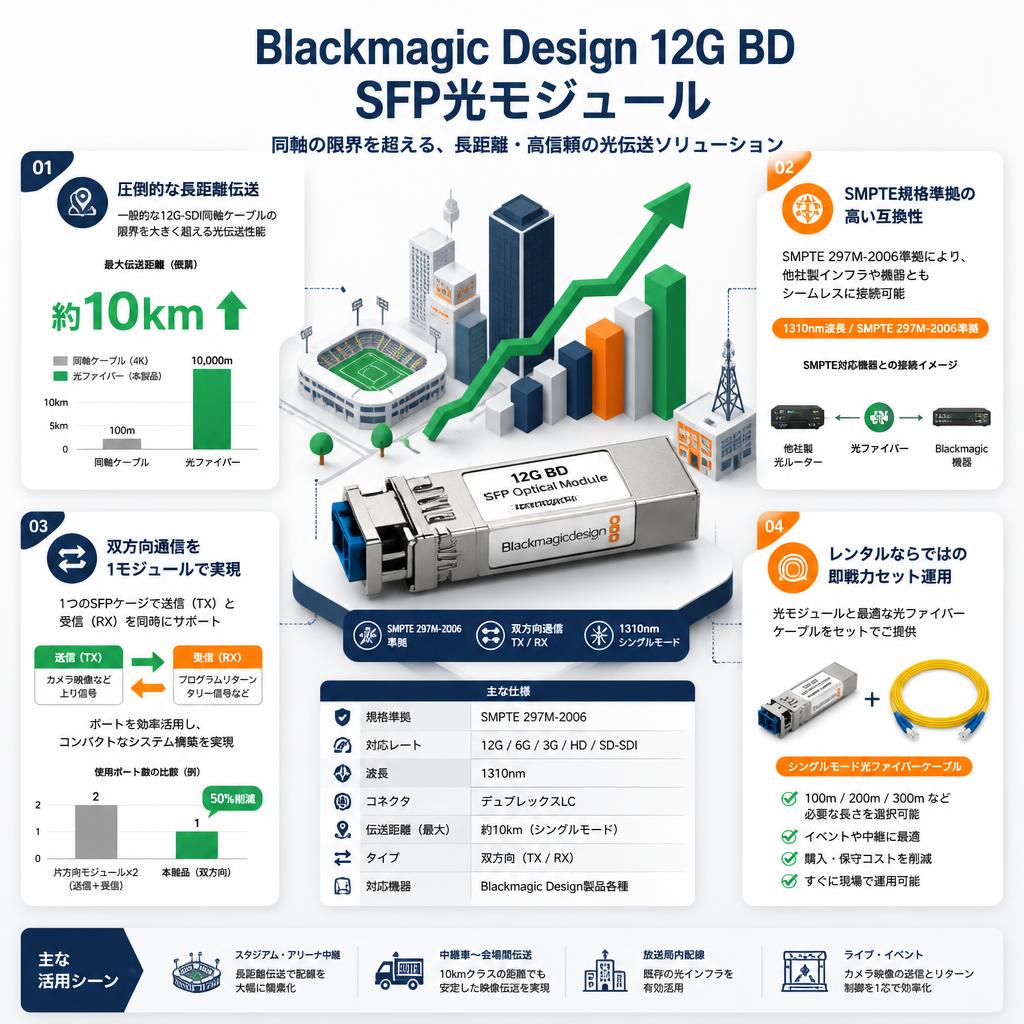

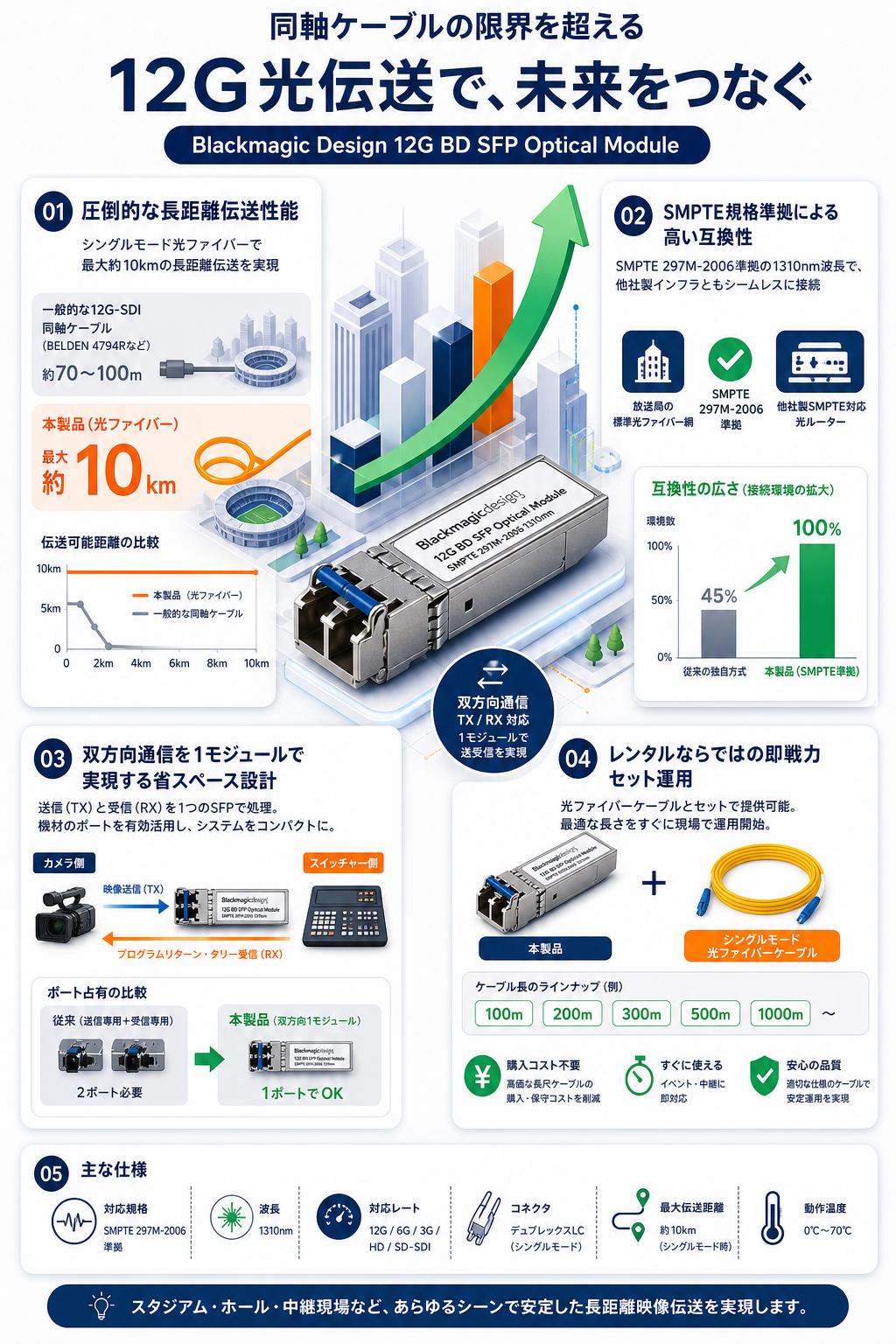

• 同軸ケーブルの限界を超える圧倒的な長距離伝送性能

  一般的な12G-SDI同軸ケーブル（BELDEN 4794Rなど）を使用した場合、4K映像の安定伝送距離は約70〜100mが限界です。しかし、本製品を装着してシングルモード光ファイバーケーブルを使用すれば、最大約10kmという圧倒的な長距離伝送が可能になります。AJAのFIBERLC-1TX-12Gなどの競合製品と同様に、スタジアムでの物理的な距離の制約を完全に打ち破ります。

• SMPTE規格準拠による他社製インフラとの高い互換性

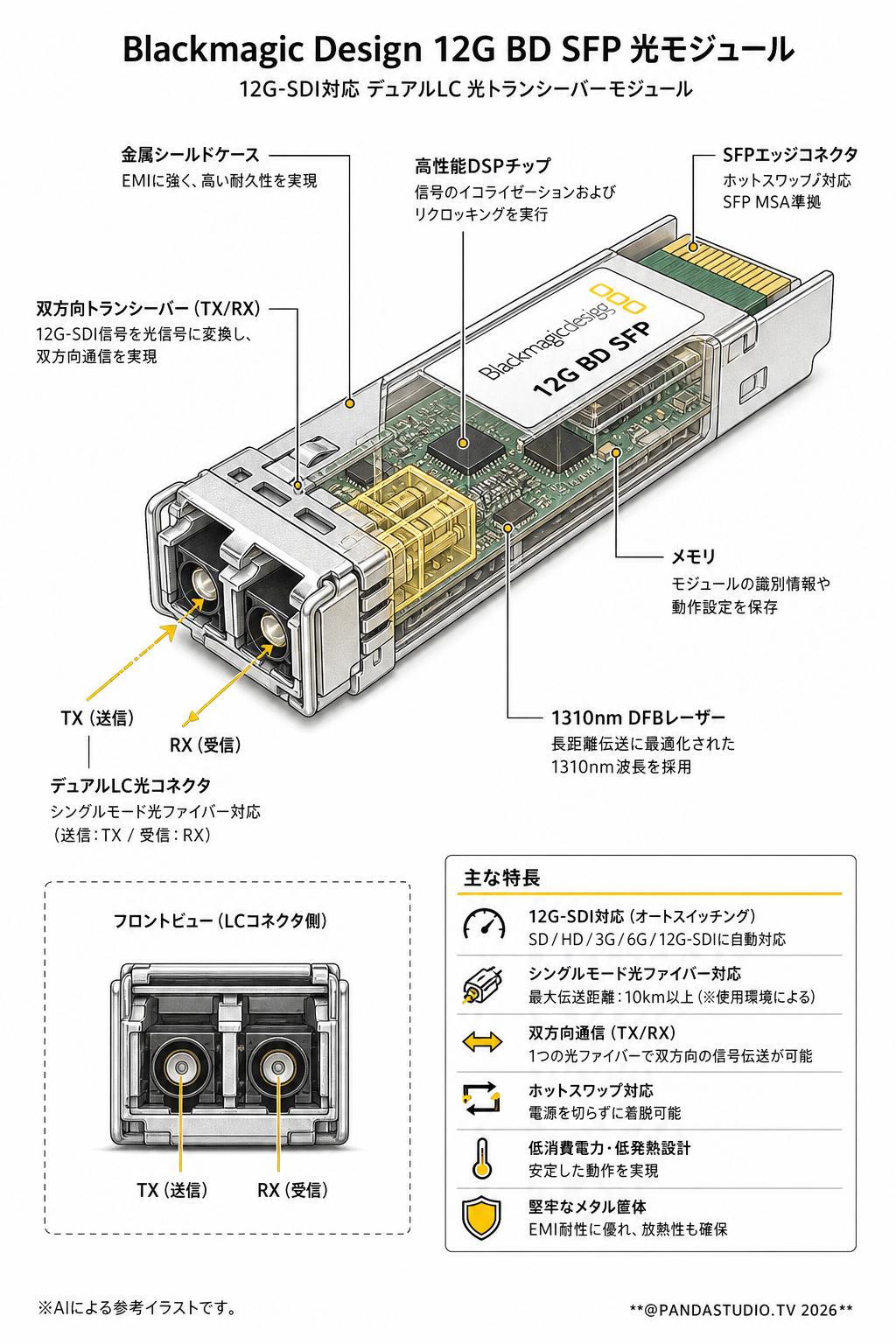

  本モジュールはSMPTE 297M-2006規格に厳密に準拠した1310nm波長の光トランシーバーです。そのため、Blackmagic Design製品間だけでなく、すでに敷設されている放送局の標準的な光ファイバー網や、他社製のSMPTE対応光ルーターともシームレスに接続できます。独自のプロトコルに縛られた安価な光エクステンダーとは異なり、確実な相互接続性を保証します。

• 双方向通信を1モジュールで実現する省スペース設計

  送信専用や受信専用に分かれている一部のSFPモジュールとは異なり、本製品は1つのSFPケージ内で映像の送信（TX）と受信（RX）の両方をサポートする双方向トランシーバーです。カメラからの映像送信と、スイッチャーからのプログラムリターンやタリー信号の受信を同時に処理できるため、機材のポートを無駄にせず、システムを極めてコンパクトに構築できます。

• レンタルならではの即戦力：光ファイバーケーブル等とのセット運用

  光伝送システムの構築には、モジュールだけでなく適切な仕様の光ファイバーケーブルが不可欠です。レンタルを利用すれば、本製品とともに、現場の長さに合わせた100mや200mのシングルモード光ファイバーケーブルをセットで調達可能です。数日間のイベントのために高価でデリケートな長尺光ケーブルを購入・保守するコストをかけず、すぐに現場で運用を開始できます。

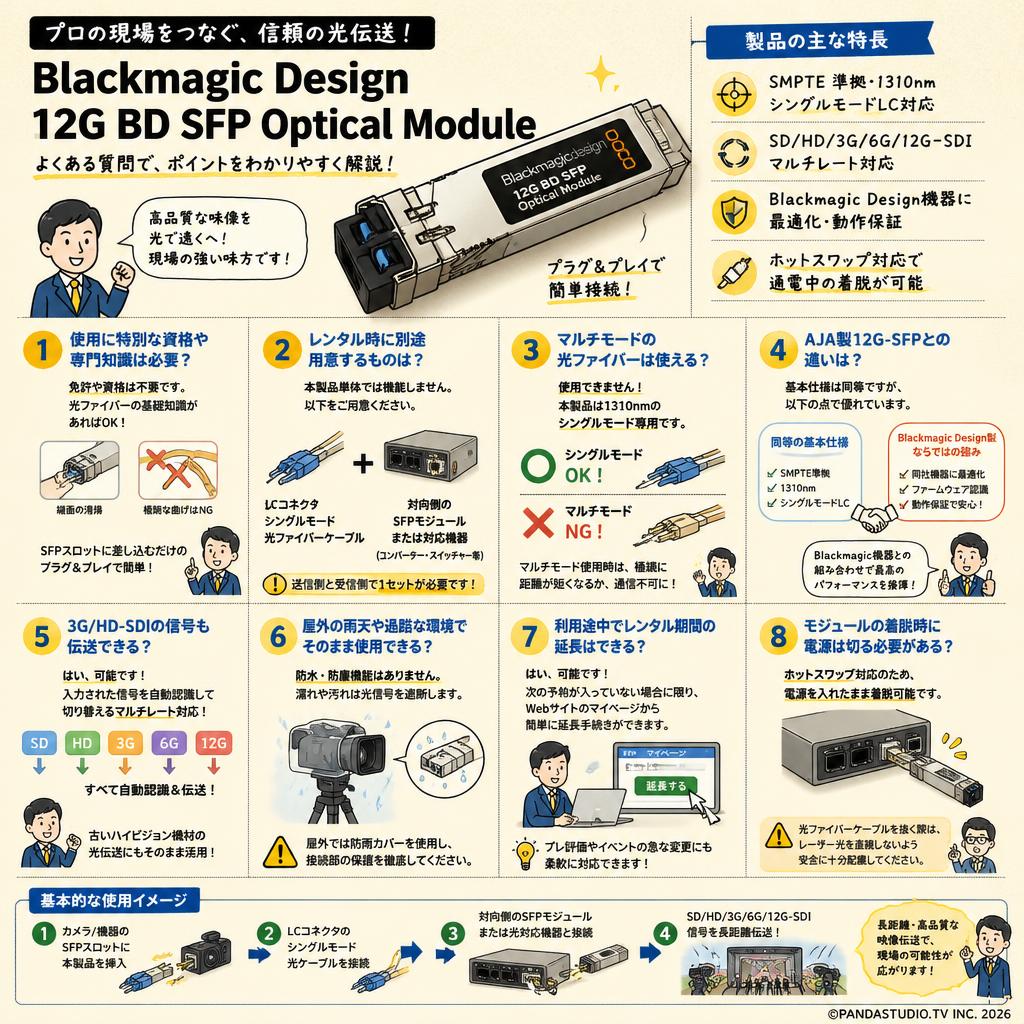

Q: 12G BD SFP Optical Moduleの使用に特別な資格や専門知識は必要ですか？
A: 免許や資格は不要ですが、光ファイバーの取り扱いに関する基礎知識（端面の清掃、極端な曲げの禁止など）が必要です。モジュール自体の取り付けは、対応機器のSFPスロットに差し込むだけのプラグアンドプレイで簡単に完了します。

Q: レンタルする際、別途用意すべきケーブルやアクセサリは何ですか？
A: 本製品単体では機能しないため、LCコネクタを備えたシングルモード光ファイバーケーブルが必要です。また、対向側（受信側または送信側）にも本製品や互換性のある光ファイバー対応機器（コンバーターやスイッチャー）が1台以上必要となります。

Q: マルチモードの光ファイバーケーブルは使用できますか？
A: 本製品は1310nmの波長を使用する「シングルモード」専用に設計されています。マルチモードケーブルを使用すると、極端に伝送距離が短くなるか全く信号が通信できないため、必ずシングルモードのケーブルをご用意ください。

Q: AJA製の12G-SFPモジュールと比較してどう違いますか？
A: 基本的な光伝送の仕様（SMPTE準拠、1310nm、シングルモードLC）は同等ですが、本製品はBlackmagic Design製品のSFPポートに最適化されており、同社製カメラやATEMスイッチャーでのファームウェア認識や動作保証の面で高い信頼性を持ちます。

Q: 12G-SDIだけでなく、3G-SDIやHD-SDIの信号も伝送できますか？
A: はい、可能です。本モジュールはマルチレートに対応しており、入力された信号フォーマット（SD、HD、3G、6G、12G-SDI）を自動的に認識して切り替えるため、古いハイビジョン機材の光伝送用途としてもそのままご活用いただけます。

Q: 屋外の雨天や過酷な環境でそのまま使用できますか？
A: 本モジュール自体には防水・防塵機能はありません。組み込むカメラやコンバーター本体の仕様に依存しますが、端子部が濡れたり汚れたりすると光信号が遮断されるため、屋外では防雨カバーを使用し、接続部の保護を徹底してください。

Q: 利用途中でレンタル期間を延長することは可能ですか？
A: はい、次の予約が入っていない場合に限り、Webサイトのマイページから簡単に延長手続きが可能です。長期間のプレ評価テストや、イベントの撤収スケジュールが急遽変更になった場合でも柔軟に対応できます。

Q: モジュールの着脱時に機器の電源を切る必要はありますか？
A: 本製品はホットスワップ（通電中の抜き差し）に対応しているため、機器の電源を入れたままSFPモジュールの着脱が可能です。ただし、光ファイバーケーブルを抜く際は、レーザー光を直視しないよう安全に十分配慮してください。

• AJA FIBERLC-1TR-12G...
  AJA製品に最適化された双方向12G-SDI光トランシーバー。AJA製ルーターを使用するユーザー向け。
• Blackmagic Design 6G SFP Optical Module...
  最大4K30pまでの伝送に制限されるが、より安価。12Gの帯域が不要なHD/4K30p環境のユーザー向け。
• Blackmagic Design 3G SFP Optical Module
  HD解像度専用の低価格モデル。フルHDでの長距離中継のみを目的とする予算重視のユーザー向け。
• AJA FIBERLC-1TX-12G...
  送信専用の12G-SDIモジュール。リターン映像が不要で、カメラからの一方通行の伝送のみを行う構成向け。
• AJA FIBERLC-1RX-12G...
  受信専用の12G-SDIモジュール。スイッチャー側で受け取るだけのポートを増設したいシステムエンジニア向け。

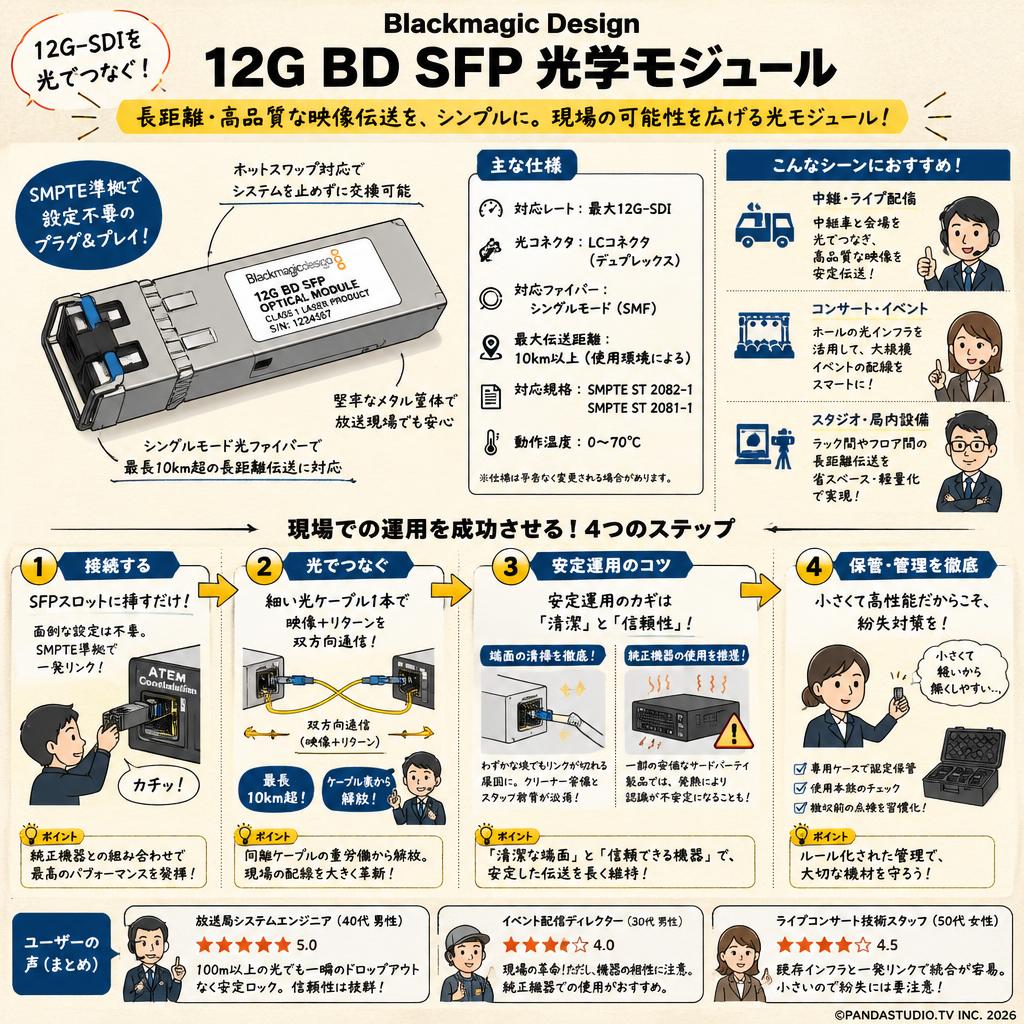

放送局システムエンジニア (40代 男性) 安定した4K伝送とコスパの良さ : 評価 ★★★★★ 5.0

社内の技術ブログでの検証レポートより。ATEM Constellation 8Kと組み合わせて使用した際、100m以上のシングルモード光ファイバー経由でも12G-SDI信号が一瞬のドロップアウトもなく安定してロックした点を高く評価しています。一方で、端面のわずかな埃でリンクが切れるため、現場でのクリーナーの常備と運用スタッフへの徹底した教育が不可欠であると指摘されています。

イベント配信ディレクター (30代 男性) 現場の配線革命、ただし機器の相性に注意 : 評価 ★★★★☆ 4.0

映像制作系YouTuberのレビュー動画より。同軸ケーブルの束を持ち運ぶ重労働から解放され、細い光ケーブル1本でカメラの映像とリターンを双方向通信できる点を「現場の革命」と絶賛しています。しかし、一部の安価なサードパーティ製コンバーターに挿入した際、発熱によってモジュールの認識が不安定になるケースがあったため、純正機器での使用を推奨するという注意喚起が含まれていました。

ライブコンサート技術スタッフ (50代 女性) 既存インフラとの統合が容易 : 評価 ★★★★☆ 4.5

機材通販サイトの購入者レビューより。ホール備え付けの光パッチ盤を経由して中継車まで映像を引く際、SMPTE準拠のおかげで設定不要で一発でリンクが確立した確実性を評価しています。マイナス点として、SFPモジュール自体が非常に小さいため、撤収時の暗い現場で紛失しやすく、機材ケース内での確実な保管ルールを設ける必要があるという物理的な管理の難しさが挙げられています。

必須アクセサリ

• シングルモード LC-LC 光ファイバーケーブル 100m...
  本モジュール同士を接続し、長距離間で映像信号を伝送するために不可欠なケーブル
• 光ファイバークリーナー...
  接続不良の原因となる端面の汚れを除去し、安定した信号伝送を維持するために必須

用途別のおすすめ

• Blackmagic Studio Camera 4K Pro G2...
  本モジュールを内蔵でき、1本の光ケーブルで映像・電源・トークバックを統合したい場合に
• Blackmagic Studio Converter...
  スイッチャー側で光ファイバーを受け、SDIやPoE電源に変換してカメラ側へ供給する際に

代替・類似製品

• Blackmagic Design 6G SFP Optical Module...
  12Gまでの帯域が不要で、4K30pやHD環境での光伝送をより安価に構築したい場合の下位モデル
• ATEM Camera Converter
  SFPモジュール非対応のカメラを光ファイバー接続に変換するための外部コンバーターボックス

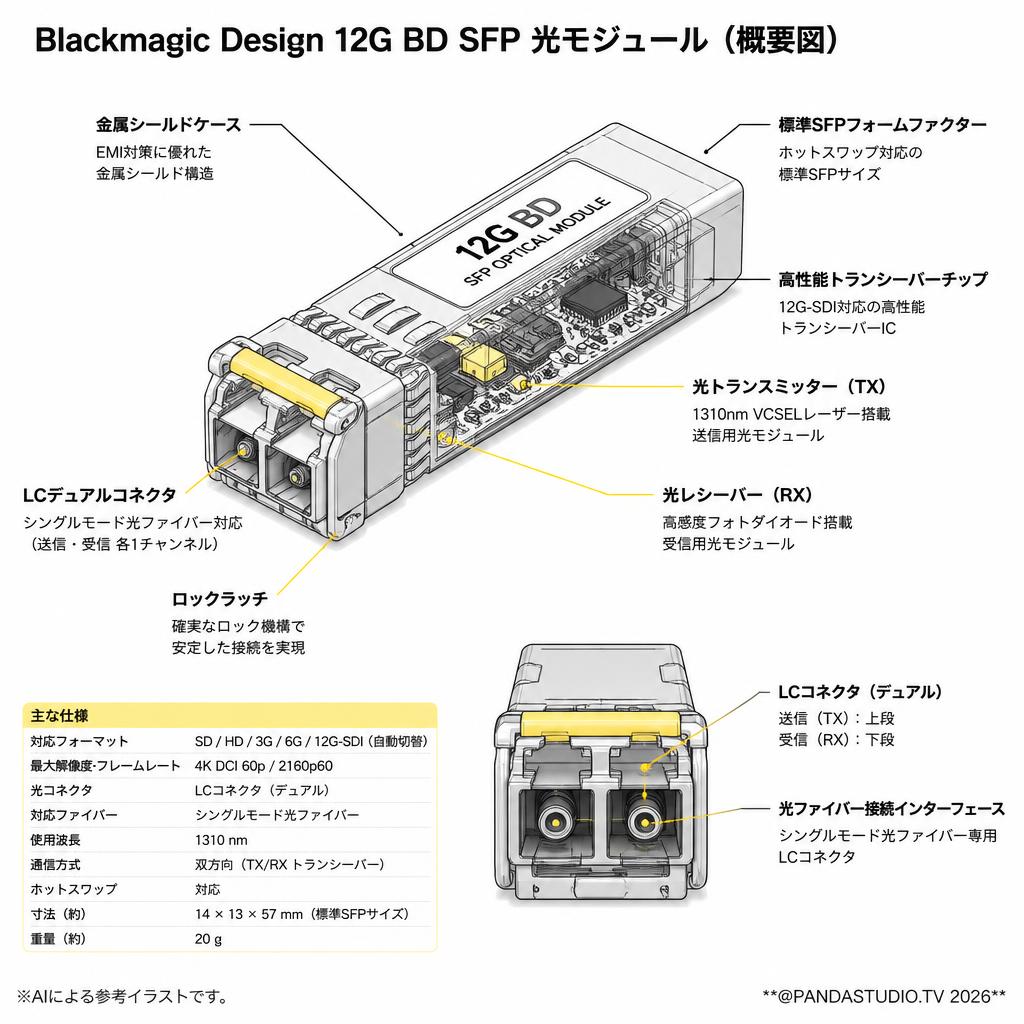

対応規格: SMPTE 297M-2006、SMPTE 259M、SMPTE 292M、SMPTE 424M、SMPTE 2081、SMPTE 2082

対応ビデオフォーマット: SD、HD、3G、6G、12G-SDI（オートスイッチング対応）

最大ビデオ解像度とフレームレート: 4K DCI 60p / 2160p60

光コネクタ形状: LCコネクタ（デュアル）

対応ファイバータイプ: シングルモード光ファイバー

使用波長: 1310 nm

通信方式: 双方向（TX/RX トランシーバー）

ホットスワップ対応: あり

動作温度範囲: 要確認（組み込み先機器の仕様に準ずる）

寸法・重量: 標準SFPモジュールサイズ（約14 x 13 x 57 mm）、約20g（要確認）
