Blackmagic Design Teranex Mini 12G-SDI to Quad SDIとは

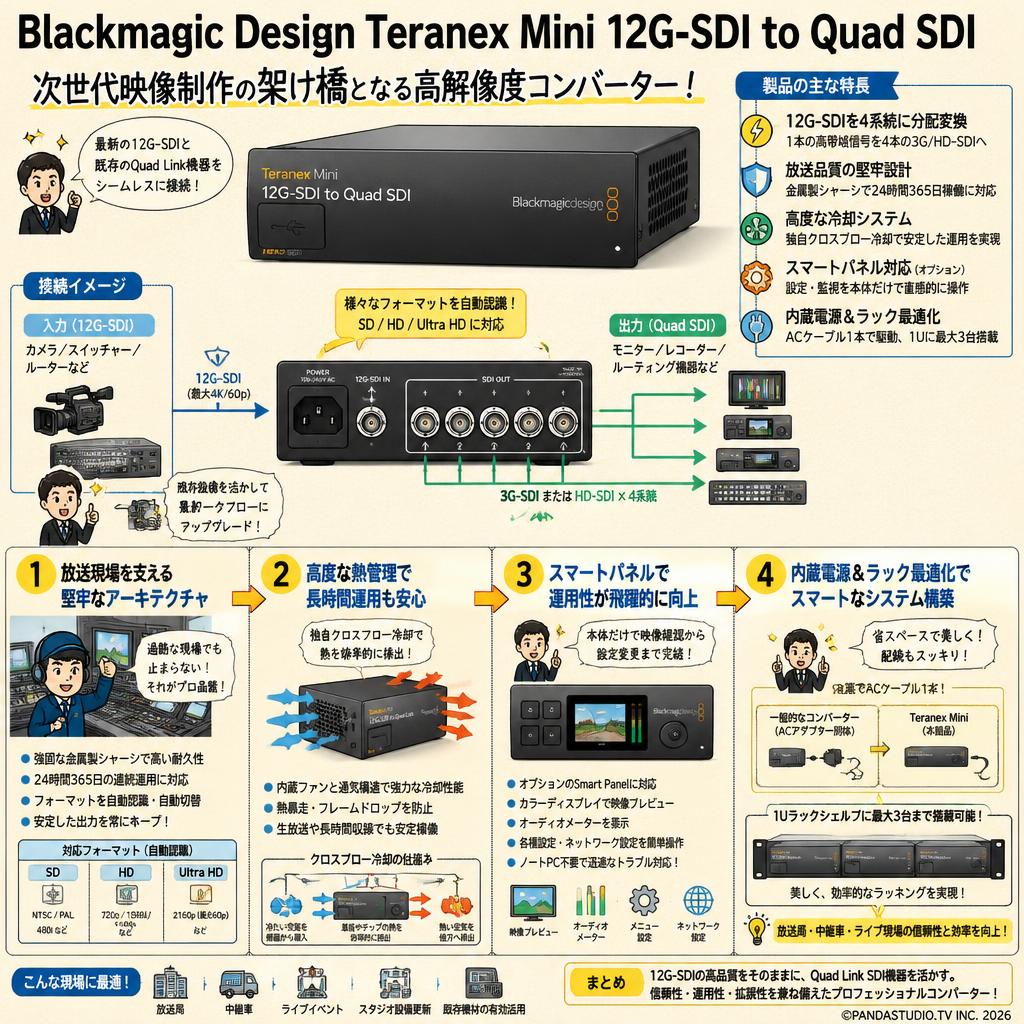

Blackmagic Design Teranex Mini 12G-SDI to Quad SDIは、1本の12G-SDI入力をクアッドリンク（Quad SDI）3G-SDI×4系統へ変換・分配する放送局品質のビデオコンバーターです。12G-SDIケーブル1本で送られてくる4K/Ultra HD映像を、従来のHD-SDI/3G-SDIを4本使用する旧型4Kモニターやスイッチャー、大型ビジョン等へ接続可能にします。パンダスタジオレンタルでは、通常オプションであるSmart Panelを標準装備しており、フロントのカラー液晶で入力映像や変換ステータスを即座に確認可能です。12G-SDIループ出力やリクロッキングにも対応し、安定した映像送出を支えます。

この商品がおすすめの人

• 12G-SDIの4K信号をQuad SDI機器に入力したい方：シングルリンク12G-SDI信号を、従来の3G-SDI×4系統の4K対応モニターやディスプレイへ中継できます。
• 現場で確実に信号ステータスを確認したい方：前面のSmart Panelにより、外部モニターがない環境でも映像の入力確認やメニュー設定を素早く行えます。
• 放送設備や中継イベントで高品質な変換を求める方：特許技術のTeranexイメージ処理とSDIリクロッキングにより、低ジッタで安定した長距離伝送・信号変換を実現します。

おすすめの用途

• 映像信号変換：12G-SDIシングルリンクからQuad 3G-SDIへの信号フォーマット変換に最適で、新旧規格が混在する中継現場やスタジオシステムを橋渡しします。
• 映像分配：12G-SDIのループアウト端子を備えており、入力信号のモニタリングや別機材へのスルー分配を同時に行えます。

Blackmagic Design Teranex Mini 12G-SDI to Quad SDIをレンタルする際の注意点

レンタル前に確認したいこと

• 接続先の対応フォーマット：接続先機材が「Quad Link 3G-SDI」のどのマッピング方式（Square Divisionまたは2SIなど）に対応しているか、仕様を事前にご確認ください。
• 逆方向変換には非対応：本機は「12G-SDI → Quad SDI」専用です。Quad SDI（3G-SDI×4本）から12G-SDI 1本への変換は行えません。

スペック・機能上の注意点

• 解像度とフレームレート：SD、HD、2K、4K（最大2160p60）のマルチレートに対応し、信号規格を自動検出して切り替えます。
• 発熱と設置環境：高負荷処理を行うため本体が温かくなります。通気口を塞がないよう配慮し、ラックマウント時や連続運用時は通気性の良い場所へ設置してください。
• PoE+給電：PoE+（Power over Ethernet）給電にも対応していますが、安定運用のために付属のAC電源ケーブルを使用したコンセント給電を推奨します。

使用前に準備・確認したいこと

• BNCケーブルの配線確認：Quad SDI接続時は4本のSDIケーブルを正確な系統順（CH 1〜4）で接続する必要があるため、ケーブルのラベリングや番号管理を推奨します。
• 設定の確認：本体前面のSmart Panelのノブやボタン、またはミニスイッチを使って必要な出力設定が行われているか確認してください。

レンタル商品に含まれていないもの

• 別途必要：BNCケーブル — 入力用（12G-SDI対応推奨）および出力用（最大4本）の映像ケーブルは付属していないため、配線系統数に合わせてご用意ください。

おすすめオプション

• 利用条件によって必要：BNCケーブル 1m 3C 黒 — 近接したラック内機器やモニターへのQuad SDI接続に最適な短尺BNCケーブルです。
• 利用条件によって必要：BNCケーブル 5m 5C 黒 — スイッチャーや中継機器と少し離れた位置へ高品質に映像伝送を行いたい場合に便利です。
