映像制作の橋渡しとなる「Blackmagic Design Mini Converter SDI Multiplex 4K」

「Blackmagic Design Mini Converter SDI Multiplex 4K」は、映像制作や放送現場における新旧の4K（Ultra HD）伝送規格の壁を取り払うために開発されたプロフェッショナル向けコンバーターです。本製品の最大の役割は、4本のSDIケーブルを使用する旧式の「Quad Link HD-SDI」と、1本のケーブルで4K映像を伝送できる「6G-SDI」の相互変換を行うことにあります。これにより、異なる世代の機材が混在する環境下でも、映像信号をシームレスに連携させることが可能になります。

新旧の4K伝送規格をシームレスに統合する設計思想

4K映像技術が普及し始めた初期、膨大なデータ量を持つ高解像度映像を伝送するためには、HD-SDIケーブルを4本束ねて送るQuad Link方式が主流でした。しかし、技術の進歩とともに1本のケーブルで伝送可能な6G-SDIや12G-SDIが登場し、現場のワークフローは劇的に変化しました。本製品は、この「4本方式」と「1本方式」のギャップを埋めるという明確な設計思想のもとに作られています。単なる信号の変換にとどまらず、技術の過渡期における機材の互換性問題を根本から解決するソリューションとして機能します。

現場の配線トラブルを未然に防ぐ堅牢なアーキテクチャ

放送局や大規模なライブ配信の現場において、配線の複雑さはトラブルの大きな要因となります。本機を使用し、4本のケーブルを1本の6G-SDIにマルチプレックス（多重化）することで、物理的なケーブルの本数を大幅に削減できます。これにより、長距離伝送時のケーブルの断線リスクや、接続ミスの可能性を物理的に減らすことが可能です。また、航空機グレードのアルミニウムを採用した堅牢な金属製シャーシは、過酷なロケ現場や中継車での振動・衝撃にも耐えうる高い信頼性を提供します。

既存機材の延命とシステム構築の柔軟性向上

最新のスイッチャーやルーターを導入した際、すべてのカメラやモニターを一度に最新規格に買い替えることは、コスト面で現実的ではありません。本製品をシステムに組み込むことで、Quad Link出力しか持たない過去のハイエンドカメラ資産を、最新の6G-SDI対応スイッチャーに接続してそのまま活用できます。逆に、最新のシステムから出力された映像を、旧型の4Kリファレンスモニターにデマルチプレックス（分離）して表示させることも可能であり、設備投資の最適化に大きく貢献します。

プロフェッショナルな映像現場を支える縁の下の力持ち

カメラやスイッチャーのように映像そのものを作り出す主役の機材ではありませんが、本製品はシステム全体を正常に機能させるための不可欠な存在です。本体側面のミニスイッチを切り替えるだけで、マルチプレックスとデマルチプレックスの双方向の変換に即座に対応できるため、現場での急な仕様変更にも柔軟に適応します。映像プロフェッショナルが直面する「繋がらない」という最大のストレスを解消し、クリエイティブな作業に集中できる環境を提供する、まさに縁の下の力持ちと言える一台です。

• ライブ配信技術者・システムエンジニア

  音楽ライブなどの単発配信案件で、持ち込みの最新スイッチャーと会場常設の旧型4Kカメラを接続するエンジニアです。機材間のSDI規格（Quad Linkと6G）の不一致による映像入力不可のリスクを、レンタルした本機で即座に解決し、配線をシンプルにまとめます。

• ポストプロダクションのスタジオ管理者

  クライアント立会いの編集作業で、一時的に旧型のQuad Link対応4Kリファレンスモニターを使用するエディターです。最新の編集機からの6G-SDI出力を4分割して表示させる手間を、本機をスポットレンタルすることで解消し、正確な色確認環境を構築します。

• 放送局の中継車オペレーター

  スポーツ中継など、複数の中継車や外部機材を連携させる大規模イベントを担当する技術者です。長距離伝送において4本のBNCケーブルを引き回す重量と設営の手間を、本機で1本の6G-SDIにまとめることで大幅に削減し、現場の設営時間を短縮します。

• 映像機材の導入を検討するプロダクション責任者

  新規スイッチャーの購入前検証フェーズにおいて、既存のカメラ資産が新しい6G-SDI環境で問題なく動作するかをテストする管理者です。高価なコンバーターを購入する前にレンタルで互換性を確認し、設備投資の失敗に対する不安を払拭します。

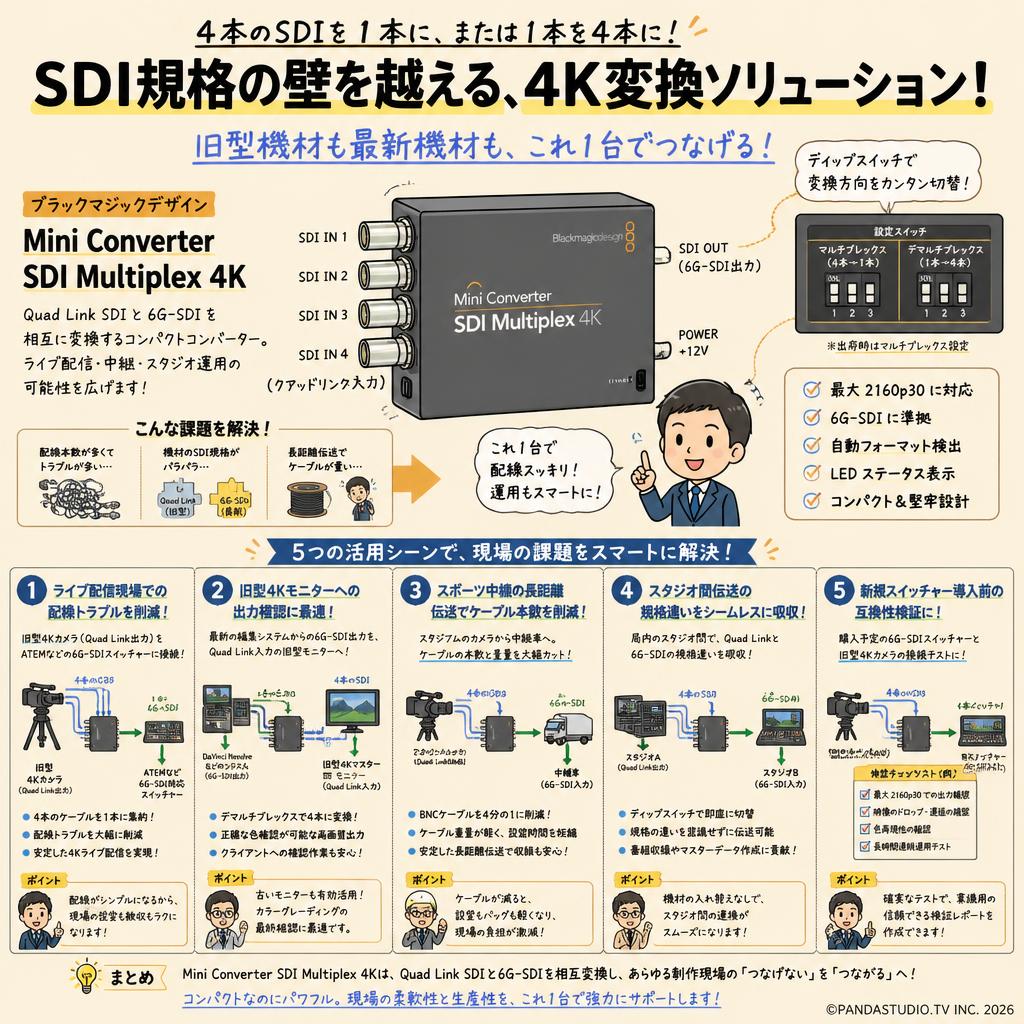

• 旧型4Kカメラと最新スイッチャーを繋ぐライブ配信現場に最適なコンバーター

  会場常設のQuad Link HD-SDI出力カメラを、持ち込んだATEMなどの6G-SDI対応スイッチャーに接続するシーンです。本体のミニスイッチでマルチプレックス設定にし、4本のケーブルを1本に集約することで、配線トラブルを減らして安定した4K配信を実現します。

• 最新の編集システムから旧型4Kモニターへの出力確認におすすめの一台

  DaVinci Resolveなどのシステムから6G-SDIで出力された4K映像を、Quad Link入力のみ対応の古いマスターモニターに表示させる用途です。デマルチプレックス方向に変換設定を行い、クライアントへの正確な色確認用の高画質なモニタリング出力を可能にします。

• 大規模なスポーツ中継で長距離伝送のケーブル本数を削減するための機材

  スタジアムから中継車への配線時、カメラ側のQuad Link出力を6G-SDI 1本に変換するシーンです。長距離を引き回すBNCケーブルの物理的な本数と重量を4分の1に減らすことで、設営時間を大幅に短縮し、中継車での安定した収録データをもたらします。

• 異なるSDI規格が混在するスタジオ間伝送をスムーズに行うための変換器

  局内のスタジオ間で4K映像をやり取りする際、送信側（Quad Link）と受信側（6G-SDI）の規格違いを吸収する用途です。現場の状況に合わせてディップスイッチで即座に変換方向を切り替え、シームレスな番組収録とマスターデータの作成を可能にします。

• 新規スイッチャー導入前に既存カメラとの互換性を検証するためのテスト機材

  プロダクションの機材庫で、購入予定の最新6G-SDIスイッチャーと、手持ちの旧型4Kカメラの接続テストを行うシーンです。最大2160p30のフォーマット設定で映像のドロップや遅延がないかを確認し、社内稟議用の確実な検証レポートを作成します。

• 双方向の変換（マルチプレックスとデマルチプレックス）に1台で対応

  多くの単機能コンバーターと異なり、本機はQuad Linkから6G-SDIへの変換と、6G-SDIからQuad Linkへの変換を本体のミニスイッチで切り替え可能です。現場で急遽映像の流れが逆になっても、AJA 4K2HDなどの一方向専用機材とは違い、1台で柔軟に対応できる強みがあります。

• 最大2160p30のUltra HDフォーマットを無劣化で伝送

  4系統の1.5G-SDIを束ねて、フル解像度のUltra HD（3840 x 2160）を最大30fpsで処理するスペックを備えています。安価なHDMI変換器で起きがちな色差信号の圧縮（4:2:0へのダウンサンプリング）がなく、放送品質の4:2:2カラースペースを維持したまま変換できる点がプロフェッショナルに選ばれる理由です。

• 堅牢な金属製シャーシとロック式電源による高い信頼性

  放送現場での使用を前提とした航空機グレードのアルミニウム製ボディを採用しています。プラスチック製の民生用コンバーターと比較して放熱性が高く、抜け防止のロック機構付き12V電源（消費電力5.2W）により、長時間のイベント配信でも電源トラブルのリスクを極限まで低減します。

• 短期のイベントや検証に最適な電源アダプタ付属のレンタルセット

  購入すると初期費用がかかる上、常時使うわけではない特殊な変換器を、必要な期間だけ導入可能です。レンタル品には国際対応のACアダプターが標準で同梱されているため、追加の電源アクセサリーを購入することなく、届いたその日からすぐに現場の配線トラブル解決に投入できるのがレンタルの大きなメリットです。

Q: 旧型の4本のSDIケーブルを出力するカメラを、最新の1本で繋ぐスイッチャーに接続できますか？
A: はい、可能です。4つのHD-SDI（Quad Link）入力を、1つの6G-SDI出力にマルチプレックス（多重化）して接続することができます。

Q: 逆に、1本の6G-SDIケーブルの映像を、4つのHD-SDIに分割して古いモニターに映せますか？
A: はい、対応しています。本体のディップスイッチを設定することで、6G-SDIからQuad Link HD-SDIへのデマルチプレックス（分離）変換器としても機能します。

Q: レンタルセットにはカメラと接続するためのBNCケーブルは含まれていますか？
A: レンタルセットには本体とAC電源アダプターのみが含まれます。接続に必要なBNCケーブル（SDIケーブル）は別途ご用意いただくか、追加でレンタルをお願いいたします。

Q: スポーツ中継などで使用される4K 60p（2160p60）の映像信号には対応していますか？
A: いいえ、本機は最大でUltra HD 4K（3840 x 2160）の30pまでの対応となります。12G-SDIを用いた4K 60pの変換には対応しておりませんのでご注意ください。

Q: 設定を変更するためにパソコンにUSB接続する必要はありますか？
A: 基本的な変換方向の切り替えは、本体側面に搭載された小型のディップスイッチをペン先などで操作するだけで完了するため、現場でパソコンがなくても設定可能です。

Q: 現場での急な仕様変更により、利用途中でレンタル期間を延長できますか？
A: はい、次の予約が入っていない場合に限り、Webサイトのマイページから簡単にレンタル期間の延長手続きが可能です。延長料金は日割りで計算されます。

Q: 4台の異なるHDカメラの映像を合成して、1つの4K画面に分割表示できますか？
A: 本機は同期された4つのHD-SDI信号を1つの4K信号に変換する機器であり、非同期の異なる映像を並べるマルチビューワー機能（画面分割器）としては使用できません。

Q: 追加アクセサリなしで屋外の雨天時や水中で使えますか？
A: 本製品は防水・防塵仕様ではありません。屋外で使用する場合は、雨や砂埃を避けるための保護ケースやテント等の屋根がある環境での運用が必須となります。

• Blackmagic Design Teranex Mini 12G-SDI to Quad SDI...
  12G-SDI対応で4K60pの分離が可能、より高解像度・高フレームレートを求める現場向け
• Blackmagic Design Teranex Mini Quad SDI to 12G-SDI...
  Quad SDIを12G-SDIに多重化する上位機種、最新の4K60pスイッチャーに旧型カメラを繋ぐユーザー向け
• AJA Hi5-4K-Plus
  Quad 3G-SDIからHDMI 2.0への変換に特化しており、民生用4Kテレビでモニタリングしたいユーザーに最適
• AJA HA5-4K
  HDMIからQuad 3G-SDIへの変換を行い、ミラーレスカメラの4K映像を業務用システムに組み込む用途に強い
• Blackmagic Design Mini Converter SDI to HDMI 6G...
  SDIの多重化ではなく、6G-SDIからHDMIへのシンプルな変換を低コストで行いたい小規模配信向け

配信エンジニア (30代 男性) 旧型機材の救世主。ただし4K60pには非対応 : 評価 ★★★★☆ 4.0

YouTubeの機材レビュー動画を参考に導入。会場常設の古いQuad Link出力の4Kカメラを、持ち込みのATEMスイッチャー（6G-SDI）に接続するのに大活躍しました。4本のBNCケーブルが1本にまとまるので配線が非常にスッキリします。ただ、スペック上4K30pまでの対応となるため、スポーツ配信などで4K60pが必要な現場では上位の12G対応モデルを選ぶ必要があります。

ポストプロダクション技術者 (40代 女性) 安定した動作。ディップスイッチは慣れが必要 : 評価 ★★★★☆ 4.5

海外の業務用機材フォーラムでの評判を見てレンタルしました。古いマスターモニターに最新の編集機から映像を出すためのデマルチプレックス用途で使用。長時間の稼働でも熱暴走することなく、放送品質の信号を安定して伝送できました。注意点として、変換方向の切り替えが本体横の極小ディップスイッチで行うため、マニュアルを見ながらピンで操作する手間がかかります。

映像ディレクター (50代 男性) 堅牢な作りで安心。マルチビューワーではない点に注意 : 評価 ★★★☆☆ 3.5

ECサイトの購入者レビューで高評価だったので、スタジオ間伝送の規格合わせのために利用しました。金属製のボディは非常に頑丈で、現場でのラフな扱いにも耐えうる安心感があります。一つ誤解しやすい点として、4つの異なるHDカメラ映像を1画面に田の字型に合成する「マルチビューワー」機能はありません。あくまで同期された4K分割信号を束ねる機器なので、事前の用途確認は必須です。

必須アクセサリ

• BNCケーブル 5m...
  コンバーターとカメラ・スイッチャー間のSDI信号の伝送に必須となる標準的なケーブル
• BNCケーブル 10m...
  中継現場など、機器間の距離が離れている場合の接続に必要となる長めのケーブル

用途別のおすすめ

• Blackmagic Design ATEM Television Studio Pro 4K...
  6G-SDI入力に対応しており、本機で変換した4K映像をスイッチングするのに最適
• Blackmagic Design SmartView 4K...
  12G/6G-SDI入力に対応したモニター。変換後の映像フォーマットや色味の確認に使用

代替・類似製品

• Blackmagic Design Teranex Mini 12G-SDI to Quad SDI...
  4K60pの伝送が必要な現場に対応する、12G-SDI規格対応の上位コンバーター
• Blackmagic Design Mini Converter SDI to HDMI 6G...
  SDI信号を民生用のHDMIモニターに出力したい場合に適した別用途のコンバーター

SDIビデオ入力: 4 x 1.5G-SDI、2 x 3G-SDI、1 x 6G-SDI
SDIビデオ出力: 4 x 1.5G-SDI、2 x 3G-SDI、1 x 6G-SDI
対応マルチレート: SD、HD、6G-SDIの自動検出
SDビデオフォーマット: 525i59.94 NTSC、625i50 PAL
HDビデオフォーマット: 720p50/59.94/60、1080p23.98/24/25/29.97/30/50/59.94/60、1080i50/59.94/60
Ultra HDビデオフォーマット: 2160p23.98/24/25/29.97/30
4Kビデオフォーマット: 4K DCI 23.98p/24p/25p
SDIオーディオサンプリング: テレビ標準サンプルレート（48kHz/24bit）
SDIビデオサンプリング: 4:2:2、4:4:4
SDI色精度: 4:2:2、4:4:4
SDIカラースペース: YUV、RGB
設定コントロール: ミニスイッチまたはUSB経由のソフトウェア
電源: +12V国際対応電源（ロック式コネクター）
消費電力: 5.2W
作動温度: 0°〜40°C
保管温度: -20°〜45°C
寸法: 114.25mm(W) x 92.27mm(D) x 23mm(H)
重量: 254g
防水性能: なし（非防水）
