プロフェッショナルな4Kモニタリングを実現する要とは？

「AJA 4K SD（I 3G-SDI×4）→ HDMI 2.0コンバーター Hi5-4K-Plus」は、プロフェッショナルな映像制作環境において、SDIベースのシステムとHDMIディスプレイの架け橋となる極めて重要な役割を担うデバイスです。放送局やハイエンドな映像制作の現場では、長距離伝送と高い信頼性を誇るSDI接続が標準的に用いられますが、最終的な映像の確認やクライアントへのプレビューには、広く普及している市販の4KテレビやPCモニターが使用されることが少なくありません。本製品は、この二つの異なる規格をシームレスに結びつけ、制作意図を損なうことなく正確なモニタリング環境を構築するという明確な目的を持って設計されています。

SDIからHDMI 2.0へのシームレスな変換が求められる理由

映像技術の進化に伴い、解像度だけでなくフレームレートや色深度の要求水準も飛躍的に高まっています。特に4K/UltraHDの映像データを扱う際、従来の帯域幅では情報量が不足し、画質の妥協を余儀なくされるケースがありました。このコンバーターは、4系統の3G-SDI信号（クアッドリンク）を束ねて入力することで膨大なデータ量を確保し、それを最新のHDMI 2.0規格へと変換します。これにより、高価な専用SDIモニターを用意しなくても、手軽に入手可能な民生用大型ディスプレイを活用して、ピクセル単位での厳密なフォーカス確認やノイズチェックが可能になります。

高フレームレートと広色域を損なわない設計思想

本製品の最大の存在意義は、映像の「滑らかさ」と「豊かな色彩」をありのままに伝送する点にあります。HDMI 2.0の広帯域をフルに活かすことで、動きの速いスポーツやアクションシーンでも残像感のない高フレームレート表示を実現します。また、次世代の映像表現として欠かせないハイダイナミックレンジ（HDR）にも対応しており、明暗差の激しいシーンでも白飛びや黒つぶれを防ぎ、人間の肉眼に近いリアルなコントラストをモニター上に再現します。カラーグレーディングの最終確認において、この正確な色再現性はクリエイターにとって不可欠な要素です。

堅牢性と信頼性を追求したハードウェアアーキテクチャ

過酷な撮影現場や、絶対に失敗が許されないライブ配信の現場では、機材の物理的な耐久性と動作の安定性が何よりも重視されます。AJA製品に共通する設計哲学として、本機も航空機グレードのアルミニウムブロックから削り出された堅牢な筐体を採用しています。この金属筐体は、外部からの衝撃から内部基板を保護するだけでなく、優れた放熱特性を備えています。長時間の連続稼働時でも熱暴走による映像のドロップアウトを防ぎ、灼熱の野外イベントや空調の効きにくい中継車の中でも、常に安定した信号変換を提供し続けます。

映像制作のワークフローを効率化する技術的アイデンティティ

高度な処理能力を持ちながらも、現場での運用を極力シンプルにする工夫が随所に凝らされています。入力されたSDI信号のフォーマットを自動的に判別し、適切なスケーリングを行って出力するため、複雑な初期設定に時間を奪われることはありません。さらに詳細な調整が必要な場合でも、PCとUSB接続することで直感的なソフトウェアから各種パラメーターにアクセスできます。既存のSDIインフラを活かしながら最新のHDMIディスプレイ技術を導入できる本製品は、コストパフォーマンスと作業効率の両面から、映像プロフェッショナルのワークフローを強力に下支えします。

• 放送局の技術・機材担当者

  局内のスタジオや中継車での一時的な機材増強や特番制作の際、高価な業務用SDIモニターの不足を補う短期レンタルに最適です。民生用の大型4Kテレビを代用モニターとして活用でき、限られた予算内で確実なマルチビュー環境を構築できるという課題を解決します。

• ポストプロダクションのカラーリスト

  短編映画やCMの仕上げ作業において、クライアント立ち会い用のプレビュー環境を整えるスポット利用に適しています。HDR対応の最新HDMI有機ELテレビへ正確なメタデータを送信できるため、最終的な視聴環境に近い色調やコントラストをクライアントと共有できないという悩みを解消します。

• ライブイベントの映像送出オペレーター

  大規模なアリーナコンサートや展示会など、数日間のイベント現場でのレンタルに適合します。スイッチャーからのクアッド3G-SDI信号を、会場に設置されたHDMI入力対応の巨大プロジェクターやLEDビジョンへ遅延なく出力し、観客へ高精細な映像を届けるための確実な接続手段を提供します。

• DIT（デジタル・イメージング・テクニシャン）

  ロケ地を転々とする映画やドラマの撮影現場への持ち込み機材として選ばれます。カメラからのSDI出力を監督やスタッフ用の確認モニターに分配する際、ロケバスや現場にある一般的なHDMIモニターを有効活用でき、重くかさばる専用モニターを運搬する労力と荷物を大幅に削減できます。

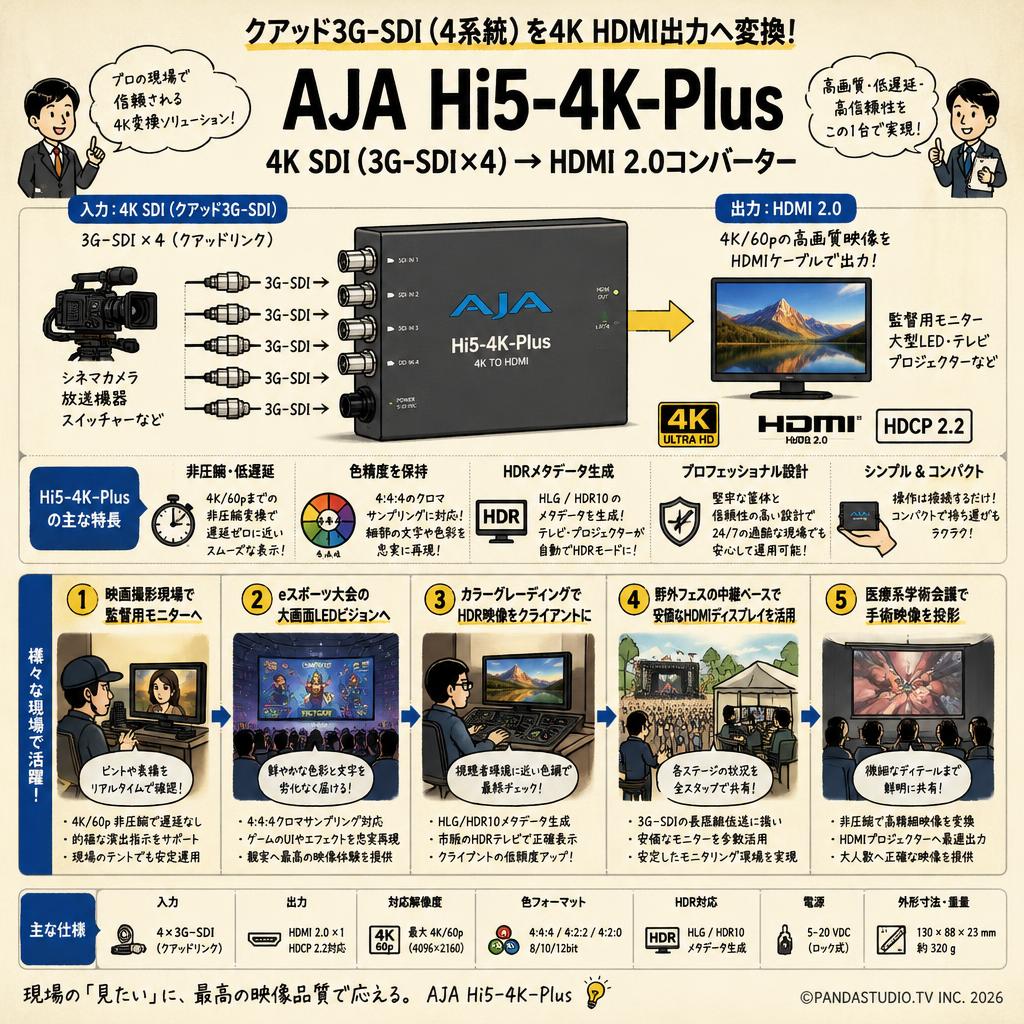

• 映画撮影現場で監督用モニターへ4K映像を出力するための最適な機材

  シネマカメラから出力されるクアッド3G-SDI信号を、現場のテントに設置された大型HDMIモニターへ接続するシーンです。4K/60pの非圧縮設定で遅延なくプレビューを映し出すことで、監督がピントの細部や役者の表情をリアルタイムで確認し、的確な演出指示を出すことが可能になります。

• eスポーツ大会のライブ配信で大画面LEDビジョンへ送出する際のおすすめコンバーター

  アリーナ会場のスイッチャーから受け取ったSDI信号を、観客席に向けた巨大スクリーンに表示するシナリオです。4:4:4のクロマサンプリング設定を維持したままHDMIへ変換し、ゲーム特有の細かいUI文字や鮮やかなエフェクトの色彩を一切劣化させることなく、熱狂する観客へ届けます。

• カラーグレーディングルームでクライアントにHDR映像を提示するのに役立つ一台

  編集室のDaVinci Resolveシステムから出力されるSDI信号を変換し、市販のハイエンドHDMIテレビに映し出す状況です。HLGまたはHDR10のメタデータ生成機能を適用することで、テレビ側が自動でHDRモードに切り替わり、最終的な視聴者の環境に極めて近い色調でのクライアントチェックが実現します。

• 野外音楽フェスの中継ベースで安価なHDMIディスプレイを多数活用するための選択肢

  中継車から離れた各ステージのスタッフトントへモニタリング映像を分配するシーンです。長距離伝送に強い3G-SDIケーブルで引っ張ってきた信号を本機でHDMIに変換し、量販店で調達した安価なPCモニターへ出力。現場スタッフ全員が進行状況を把握するための安定した確認用映像を提供します。

• 医療系の学術会議で高精細な手術映像をプロジェクターへ投影するのに適した機器

  ホテルの宴会場などで、医療用カメラシステムからの4K SDI信号を会場常設のHDMIプロジェクターへ接続する状況です。微細な血管や組織のディテール欠損が許されないため、非圧縮のまま高解像度データを変換し、鮮明かつ正確な映像を何百人もの参加医師へ共有するための核となります。

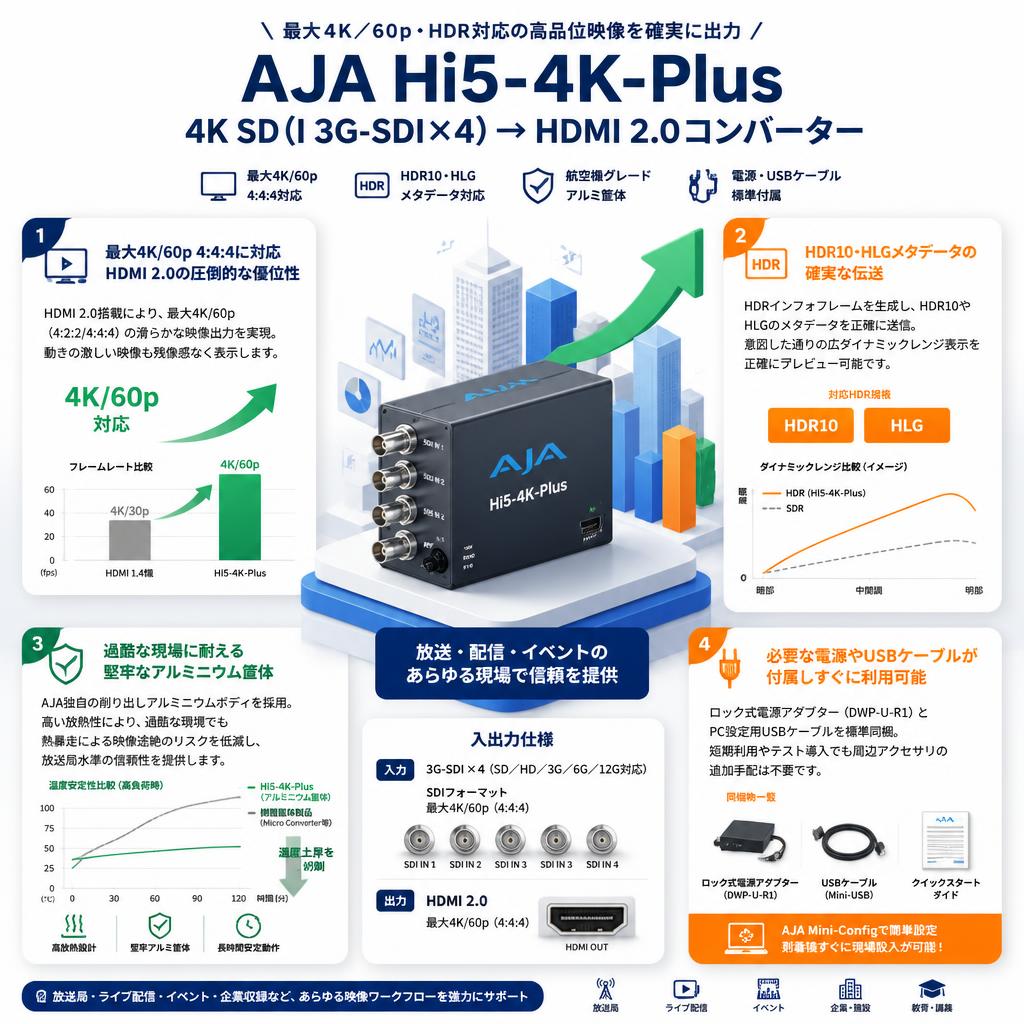

• 最大4K/60p 4:4:4をサポートするHDMI 2.0出力の優位性

  Blackmagic Designの旧世代コンバーターなどHDMI 1.4対応機が4K/30p止まりであるのに対し、本機はHDMI 2.0搭載により最大4K/60p（4:2:2/4:4:4）の滑らかな映像出力が可能です。スポーツ中継など動きの激しい被写体でも残像感のないモニタリング環境を構築できます。

• HDR10およびHLGメタデータの確実な伝送能力

  他社製の安価なコンバーターでは欠落しがちなHDRインフォフレームの生成に完全対応しています。HDMIディスプレイに対してHDR10やHLGのメタデータを正確に送信することで、市販のテレビを使用した場合でも意図した通りの広ダイナミックレンジ表示を正確にプレビュー可能です。

• 過酷な現場に耐える堅牢な航空機グレードのアルミニウム筐体

  プラスチック筐体を採用するMicro Converterシリーズと比較し、AJA独自の削り出しアルミニウムボディを採用しています。極めて放熱性が高く、ラックマウント時や高温多湿な野外イベント中継でも熱暴走による映像途絶のリスクを極限まで低減し、放送局水準の信頼性を提供します。

• 必要な電源やUSBケーブルが付属し短期利用でも追加手配が不要

  レンタルセットには専用のロック式電源アダプター（DWP-U-R1）やPC設定用のUSBケーブルが標準で同梱されています。短期間のイベント利用やテスト導入の際にも、周辺アクセサリを別途購入する必要がなく、到着後すぐにAJA Mini-Configソフトで設定を済ませ現場へ投入できます。

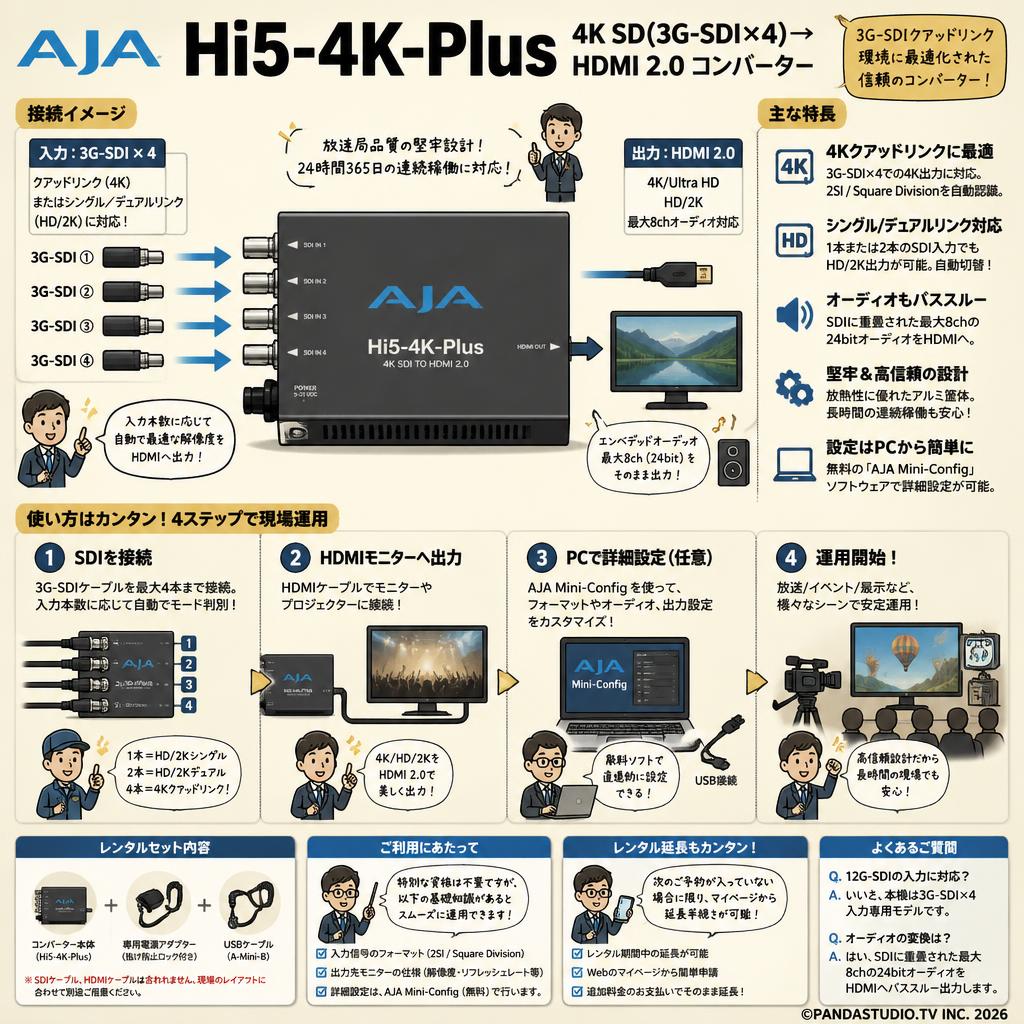

Q: 4本の3G-SDIケーブルのうち、1本または2本だけの入力でも映像は出力されますか？
A: はい。クアッドリンク（4本）での4K出力だけでなく、シングルリンク（1本）またはデュアルリンク（2本）でのHD/2K出力にも対応しています。入力信号に応じて自動的にHDMIへ出力されます。

Q: Blackmagic DesignのTeranex Mini SDI to HDMI 12Gと比較してどう違いますか？
A: 競合機が12G-SDI 1本での入力に特化しているのに対し、本機は3G-SDIを4本使用するクアッドリンク環境に最適化されています。既存の3G-SDIベースの4Kシステム（2SIまたはSquare Division）からの変換に選ばれます。

Q: レンタルセットには何が含まれますか？
A: コンバーター本体に加え、抜け防止ロック付きの専用電源アダプター、PC接続用のUSBケーブルが同梱されています。SDIケーブルやHDMIケーブルは含まれないため、現場のレイアウトに合わせて別途ご用意ください。

Q: 使用に資格や専門知識は必要ですか？
A: 特別な資格は不要ですが、入力信号のフォーマット（2SIかSquare Divisionか）や出力先モニターの仕様に関する基礎知識が必要です。詳細な設定は無料のAJA Mini-ConfigソフトウェアをインストールしたPCから行います。

Q: 利用途中でレンタル期間を延長できますか？
A: はい、レンタル期間中の延長手続きが可能です。次のご予約が入っていない場合に限り、Webサイトのマイページから追加料金をお支払いいただくことで、そのまま現場で継続してご利用いただけます。

Q: 映像信号だけでなく、オーディオの変換にも対応していますか？
A: はい、SDI信号に重畳（エンベデッド）された最大8チャンネルの24ビットオーディオを、HDMI出力へパススルーで変換します。外部のミキサーを介さずに、HDMIディスプレイのスピーカーから直接音声を出力可能です。

Q: 12G-SDIの入力には対応していますか？
A: いいえ、本機は3G-SDI×4系統の入力専用モデルです。12G-SDIケーブル1本での入力をHDMIに変換したい場合は、別モデルの「AJA Hi5-12G」のレンタルをご検討ください。

Q: 業務用途等の長時間の連続稼働に適していますか？
A: 放送局品質の堅牢な設計と放熱性に優れたアルミニウム筐体を採用しているため、24時間365日の連続稼働が求められるシステムにも組み込める高い信頼性を備えています。長期間の常設展示でも安心です。

• Blackmagic Design Teranex Mini SDI to HDMI 12G...
  12G-SDI入力に対応しフロントパネルで映像確認可能、最新の12G環境を構築するユーザー向け
• AJA Hi5-12G...
  クアッド3Gではなく12G-SDI 1本での入力に特化、ケーブル数を減らして4K伝送したい現場に最適
• Blackmagic Design Micro Converter SDI to HDMI 12G...
  非常に小型で安価だがクアッドリンク非対応、シンプルな12G-SDI環境でコストを抑えたい用途向け
• Roland VC-1-SH
  HD解像度までの対応だが極めて低遅延、4K不要で安定したHD信号変換を求めるライブ配信現場向け
• Lumantek ez-SHV+
  小型モニター内蔵でHD出力対応、入力信号をその場で目視確認したいカメラマンやDIT向け

DIT (30代 男性) / 確実なHDRメタデータ伝送 / 評価 ★★★★☆ 4.5

海外の映像制作フォーラムでのレビューを参考に導入しました。DaVinci Resolveからのクアッド3G-SDI出力を民生用有機ELテレビに接続する際、HLGメタデータが正確に伝送され、意図した通りの色再現が確認できた点が素晴らしいです。ただ、各種設定にはPCとUSB接続して専用ソフトを立ち上げる必要があり、本体のディップスイッチだけで完結しない点は現場での機動力にやや欠けます。

放送局技術スタッフ (40代 男性) / 圧倒的な安定性と筐体の熱 / 評価 ★★★★★ 5.0

機材販売サイトの購入者レビューです。長時間のスポーツ中継イベントで、マルチビューワーからの信号を大型HDMIモニターへ分配するために使用しました。2日間の連続稼働でも映像のドロップや遅延が一切発生せず、AJAならではの信頼性を実感しています。ただし、放熱設計のため筐体全体がかなり熱くなるので、ラックマウント時や密集した場所に配置する際は風通しに気をつける必要があります。

ライブ配信エンジニア (20代 女性) / 既存の3G-SDI資産を活かせる / 評価 ★★★★☆ 4.0

個人の技術ブログでの評価です。12G-SDI対応機材が揃っていない現場で、既存の3G-SDIケーブル4本を束ねて4K/60p環境を構築できるため非常に重宝しています。画質劣化のないクリアなHDMI 2.0出力は流石の一言です。一方で、ケーブルが4本必要になるため物理的な配線の取り回しが煩雑になりがちで、狭い中継ベースではケーブルの重みで本体が引っ張られないよう固定する工夫が要ります。

必須アクセサリ

• BNCケーブル 5m 5本セット...
  クアッドリンク接続に必要な4本のSDIケーブルをまとめて手配可能
• HDMI 2.0ケーブル 3m...
  4K/60pの広帯域伝送に対応したプレミアムハイスピード規格のケーブル

用途別のおすすめ

• SONY BRAVIA 4K液晶テレビ 55インチ...
  変換した高精細な4K映像をクライアントやスタッフ全員で確認するための大型モニター
• Blackmagic Design Smart Videohub 12G 40x40...
  大規模な現場で多数のSDI信号をルーティングしてから本機へ入力したい場合に

代替・類似製品

• AJA Hi5-12G...
  クアッド3Gではなく12G-SDIケーブル1本でシンプルに4K伝送を行いたい現場向けの上位機

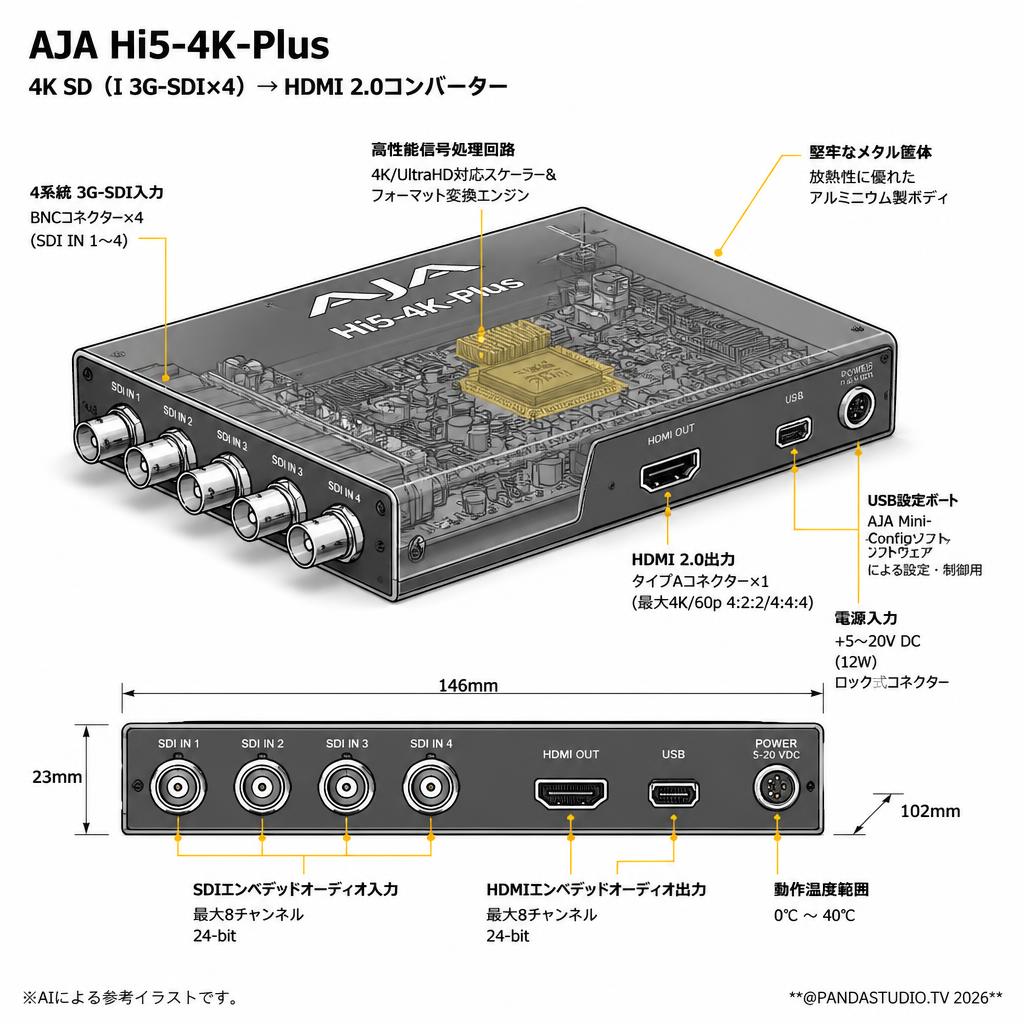

ビデオ入力フォーマット: 4K/UltraHD/2K/HD/SD (4x 3G-SDI BNC)
ビデオ出力フォーマット: HDMI 2.0 (最大4K/60p 4:2:2/4:4:4)
HDRサポート: HDR10 (Infoframe生成), HLG
オーディオ入力: SDIエンベデッドオーディオ (最大8チャンネル, 24-bit)
オーディオ出力: HDMIエンベデッドオーディオ (最大8チャンネル, 24-bit)
ユーザーインターフェース: USBポート経由 (AJA Mini-Configソフトウェアによる設定)
電源: +5〜20V DC, 12W (専用ACアダプタ DWP-U-R1付属)
外形寸法: 146 x 102 x 23 mm
重量: 0.3 kg
動作温度範囲: 0℃ 〜 40℃
