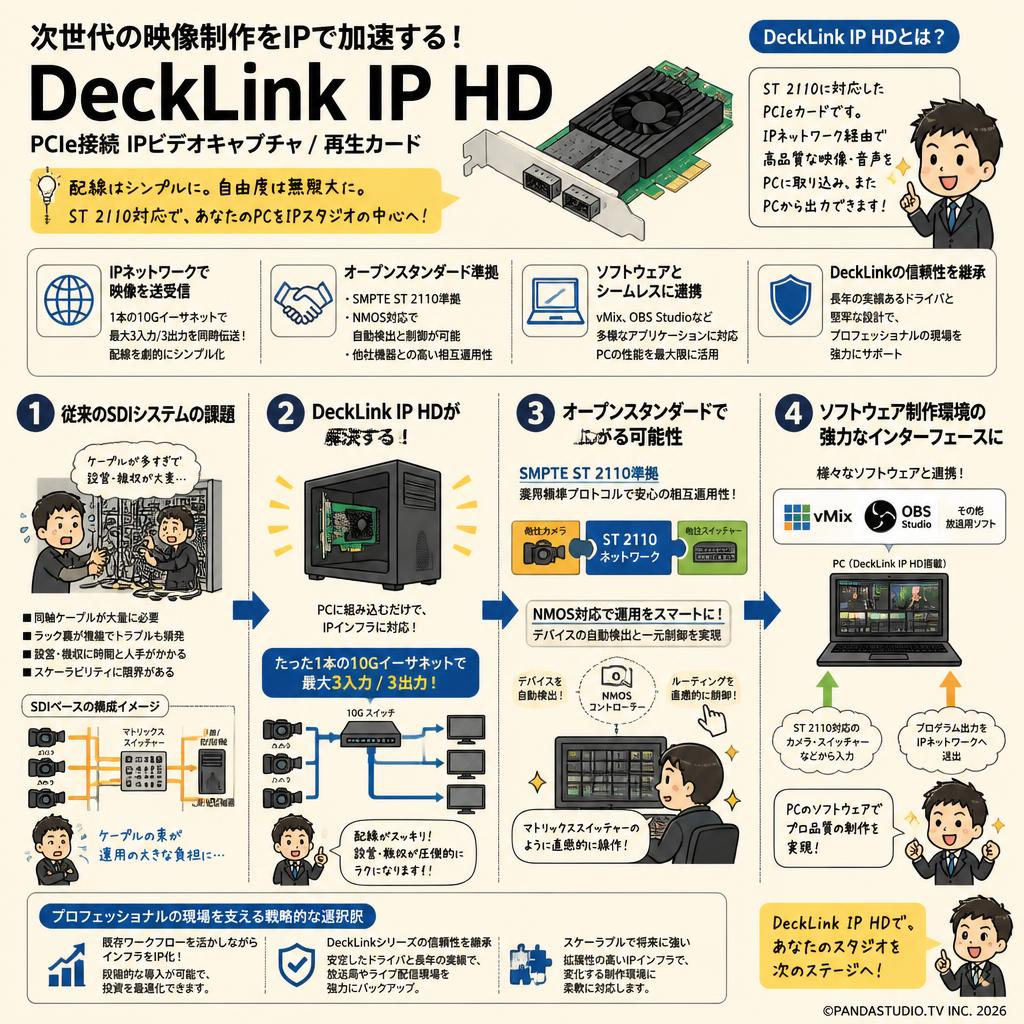

「DeckLink IP HD」とはどのような製品か？

「DeckLink IP HD」は、放送局やプロフェッショナルな映像制作環境において急速に進むIP化の波に対応するために開発された、PCIe接続のビデオキャプチャおよび再生カードです。これまでの映像システムは、重く取り回しの難しい同軸ケーブルを多数使用するSDIベースの構築が主流でした。しかし、本製品は汎用的なITネットワークインフラを活用し、高品質な非圧縮ビデオをIPネットワーク経由で送受信することを可能にします。これにより、映像制作現場における物理的な制約が大幅に軽減され、柔軟かつスケーラブルな次世代のシステム構築が実現します。情報収集段階にあるユーザーにとって、本機は既存のPCベースのシステムを最新のIPワークフローへとアップグレードするための重要な鍵となる製品です。

従来のベースバンドシステムが抱える課題をどう解決するか？

従来のSDIベースのシステムでは、映像、音声、アンシラリデータのそれぞれ、あるいはチャンネルごとに個別の同軸ケーブルを配線する必要があり、大規模なスタジオやライブ会場ではケーブルの束が運用上の大きな負担となっていました。本機は、この物理的な煩雑さを最先端のネットワーク技術によって根本から解決します。1本の10Gイーサネットケーブルを通じて最大3チャンネルの入力と3チャンネルの出力を同時に伝送できるため、機材ラックの裏側を驚くほどシンプルに保つことができます。これにより、設営や撤収にかかる時間と人件費を劇的に削減し、トラブル発生時の物理的な配線チェックの手間を省くという本質的なメリットを提供します。

オープンスタンダード規格を採用したことの意義

本製品のコアとなる技術的アイデンティティは、SMPTE ST 2110規格に完全準拠している点にあります。特定のメーカーに依存する独自のプロトコルではなく、業界のオープンスタンダードを採用したことで、他社のIPビデオ機器やネットワークスイッチとのシームレスな相互運用性が強固に担保されています。また、NMOS（Networked Media Open Specifications）プロトコルをサポートしているため、ネットワーク上のデバイスを自動的に検出し、IPビデオのルーティングを従来のマトリックススイッチャーのように直感的かつ一元的に制御できるという、運用面での極めて大きな優位性を持っています。

ソフトウェアベースの映像制作における役割

現代の映像制作の現場では、専用のハードウェア機器からPCベースのソフトウェアソリューションへの移行が急速に進んでいます。本機は、vMixやOBS Studio、さらには自社開発の放送用ソフトウェアなど、多様なアプリケーションとIPネットワークを繋ぐ、極めて信頼性の高いインターフェースとして機能します。PCのPCIeスロットに組み込むだけで、ネットワーク上に存在するあらゆるST 2110対応カメラやスイッチャーの映像ソースを直接ソフトウェアに取り込み、また逆にソフトウェアからのプログラム出力をネットワーク上に送出することが可能になります。

プロフェッショナル市場における位置づけと進化

長年にわたり映像業界のデファクトスタンダードとして広く普及してきたDeckLinkシリーズの揺るぎない信頼性と、堅牢なドライバアーキテクチャを受け継ぎつつ、本機は次世代のIPインフラへとユーザーを導く重要な架け橋となります。既存のソフトウェア資産やオペレーションのワークフローを活かしながら、インフラ部分だけを先進的なIPネットワークへと段階的にアップデートできるため、放送局のスタジオ更新や、最先端のライブ配信システムの構築において、極めて戦略的かつ実用的な選択肢として位置づけられています。

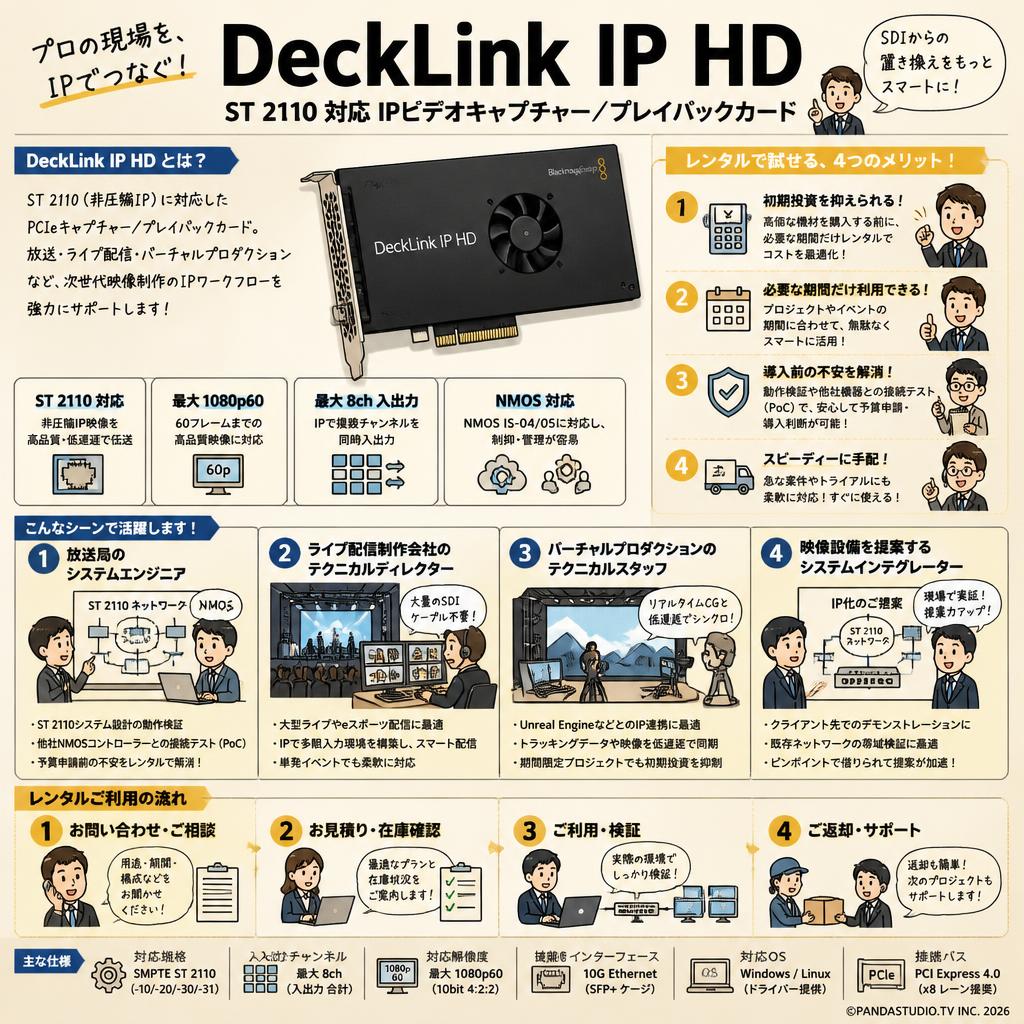

• 放送局のシステムエンジニア

  ST 2110ベースの次世代スタジオシステムの設計と構築を担当する技術者です。機材導入前の動作検証や、他社製NMOSコントローラーとの接続テスト（PoC）を行うための一時的な評価環境の構築において、高価な機材を購入前にレンタルで試せる点が、予算申請前の不安を解消します。

• ライブ配信制作会社のテクニカルディレクター

  大規模な音楽ライブやeスポーツ大会で、ソフトウェアスイッチャーを駆使して配信を行うプロフェッショナルです。複数会場をネットワークで結ぶ単発の大型イベントにおいて、本機を組み込んだPCをレンタル手配することで、大量のSDIケーブルを引き回すことなく、スマートに多眼入力環境を構築できます。

• バーチャルプロダクションのテクニカルスタッフ

  Unreal Engineなどを用いてリアルタイムCGと実写を合成するスタジオの運用担当者です。期間限定の映画撮影プロジェクトにおいて、トラッキングデータや映像ソースをIP経由で低遅延かつ同期して取り込む必要があり、プロジェクト期間中のみ本機をレンタルすることで初期投資を抑えられます。

• 映像設備を提案するシステムインテグレーター

  企業内スタジオや大学の講義収録システムのIP化を提案する営業技術担当者です。クライアント先でのデモンストレーションや、既存のネットワークインフラでST 2110の非圧縮映像が帯域幅の問題なく伝送できるかを現場で実証する際、必要な期間だけピンポイントで借りられる点が役立ちます。

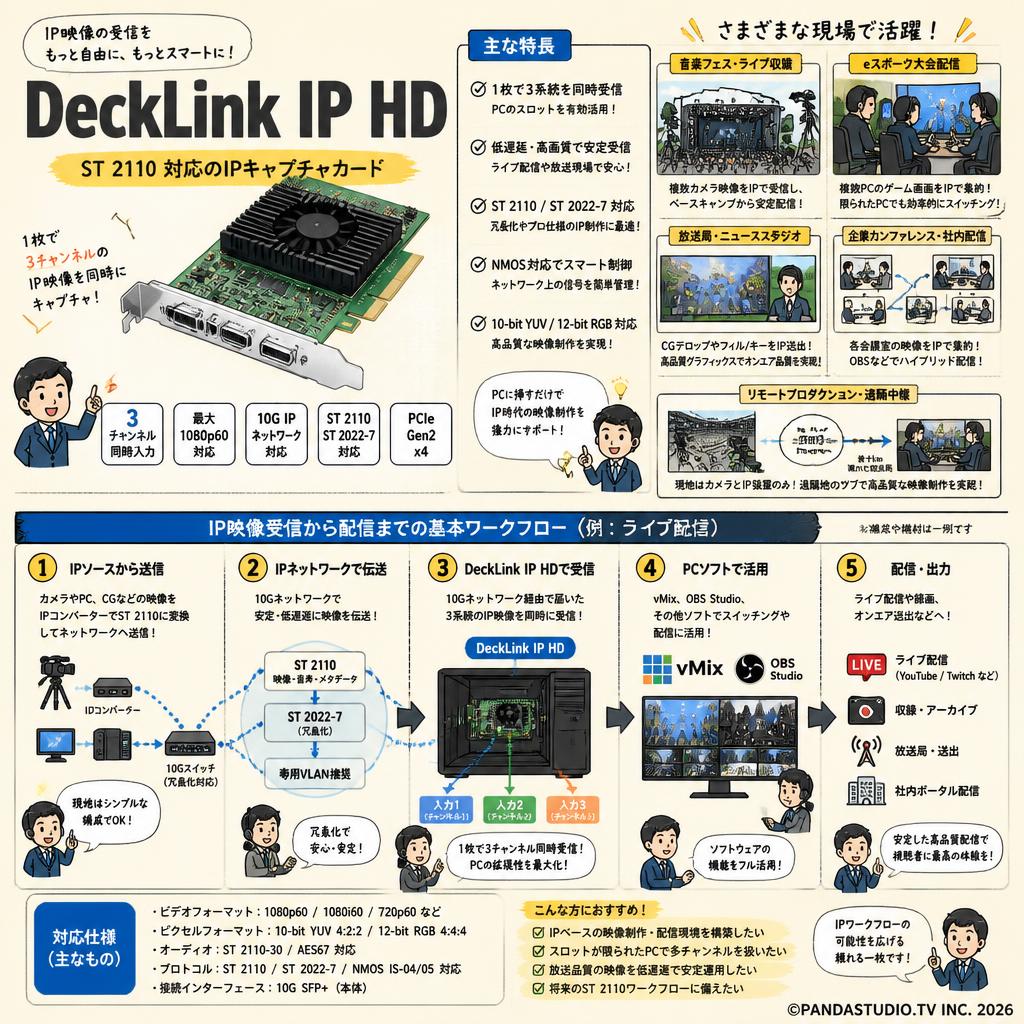

• 大規模な音楽フェスでIPベースのマルチカメラ収録を構築するのに最適な機材

  広大な野外フェス会場において、ステージ上の複数カメラから送られてくる映像を、長距離のSDIケーブルではなく光ファイバーと10Gネットワーク経由で受信するシーンです。1080p60の映像を3チャンネル同時にキャプチャし、配信ベースキャンプにあるvMix搭載PCへ低遅延で取り込み、安定したライブ配信を実現します。

• eスポーツ大会の配信で複数PCからの映像入力を統合するのにおすすめの一台

  アリーナで開催されるeスポーツ大会において、各プレイヤーのゲーム画面（PC出力）をIPコンバーター経由でネットワークに流し、それを配信サブのPCで受け取る構成です。本機を使用することで、キャプチャカードを複数枚挿すスペースがないPCでも、1本のLANケーブルで3系統のゲーム画面を同時に受け取り、スイッチングに活用できます。

• ニュース番組のスタジオサブでCGテロップをIP経由で送出するシステムに組み込む一枚

  放送局のニューススタジオにおいて、テロップ送出用PCからフィルとキーの信号をネットワーク経由でプロダクションスイッチャーに送るシーンです。10-bit YUVや12-bit RGBの高画質フォーマットに対応しているため、エッジの滑らかな高品質なテロップをST 2110経由で送出し、オンエア品質のグラフィックスを実現します。

• 企業カンファレンスのハイブリッド配信で複数会場の映像を統合する用途

  複数の会議室をネットワークで結んだ全社カンファレンスにおいて、各部屋のカメラ映像を社内LAN（専用VLAN）経由でメインの配信卓に集約するシーンです。NMOSによるルーティング制御を活用し、進行に合わせて必要な部屋の映像をPC上のOBS Studioにシームレスに呼び出し、社内ポータル向けの配信映像を制作します。

• リモートプロダクション環境で遠隔地からの映像を受信するエンドポイント

  スタジアムでのスポーツ中継において、カメラマンとIP伝送装置のみを現地に配置し、数十キロ離れた放送局のサブでスイッチングを行うシーンです。本機を搭載した受信側のPCで、ST 2022-7などの冗長化を考慮しつつネットワーク経由で映像を受け取り、現地と遜色のない遅延と画質でハイライト映像などの制作を行います。

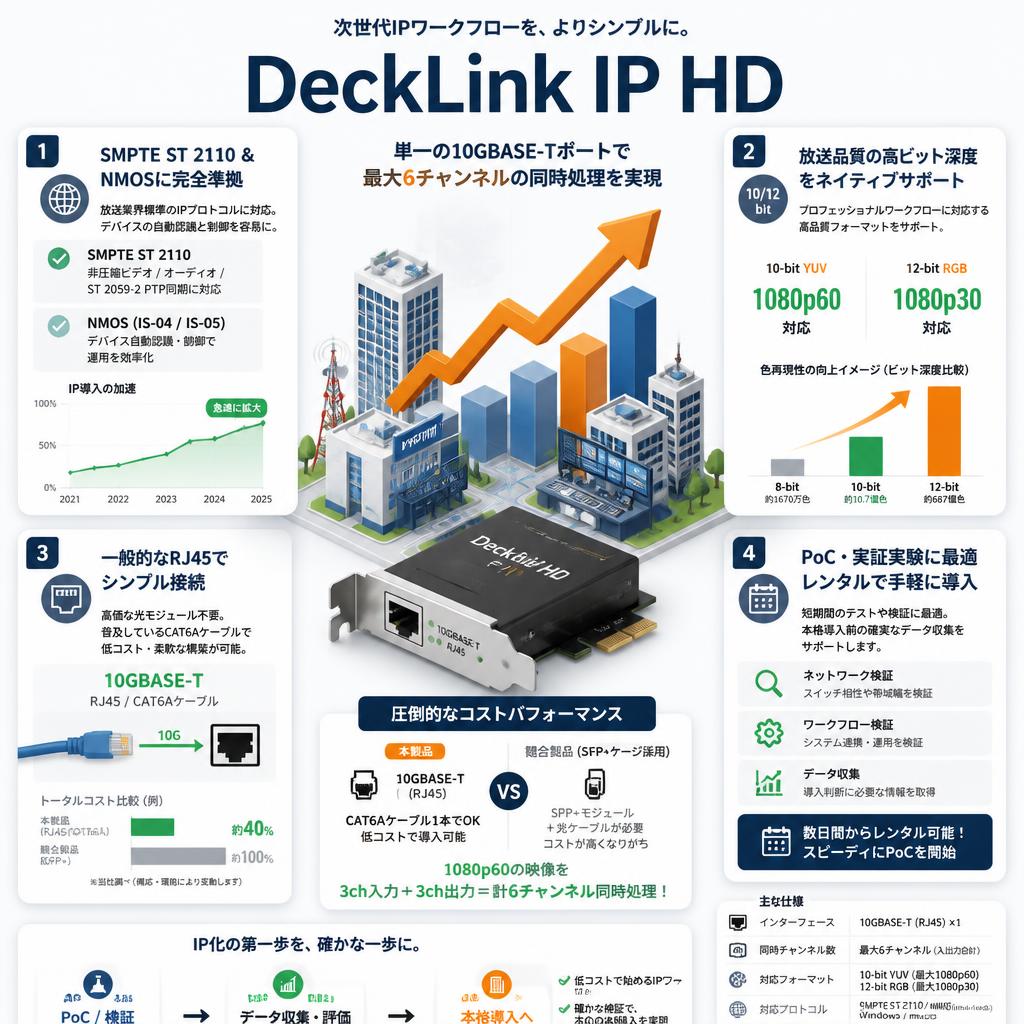

• 単一の10GBASE-Tポートで最大6チャンネルの同時処理を実現

  競合のAJA KONA IPがSFP+ケージを採用しているのに対し、本機は一般的なRJ45コネクタの10GBASE-Tを採用しています。これにより、高価な光モジュールを用意することなく、安価で普及しているCAT6Aケーブル1本で、1080p60の映像を3チャンネル入力および3チャンネル出力の計6チャンネル同時に処理できる圧倒的なコストパフォーマンスを誇ります。

• SMPTE ST 2110およびNMOSプロトコルへの完全準拠

  独自のIP伝送規格ではなく、放送業界の標準であるSMPTE ST 2110の非圧縮ビデオ、オーディオ、ST 2059-2 PTP同期に完全対応しています。また、IS-04およびIS-05のNMOS仕様をサポートしているため、複雑なIPネットワーク上でもデバイスが自動認識され、他社製ルーターコントロールシステムからの制御が容易に行えます。

• 放送品質の10-bitおよび12-bitフォーマットのネイティブサポート

  プロフェッショナルなカラーグレーディングやハイエンドのVFXワークフローに耐えうるよう、8-bitだけでなく、10-bit YUVや最高品質の12-bit RGB（最大1080p30）のキャプチャおよび再生をサポートしています。これにより、SDIベースのDeckLink上位機種と同等の色深度をIPネットワーク経由でも損なうことなく維持できます。

• PoCや実証実験に最適な短期間からのレンタル提供

  最新のIPビデオインフラへの移行は、ネットワークスイッチの相性や帯域幅の検証など、導入前のテストが不可欠です。本機は高価な初期投資を伴うIP化の第一歩として、数日間の実証実験（PoC）向けにレンタルで手軽に導入可能です。PCに組み込んでの動作確認後、本格導入に向けた確実なデータ収集を行うことができます。

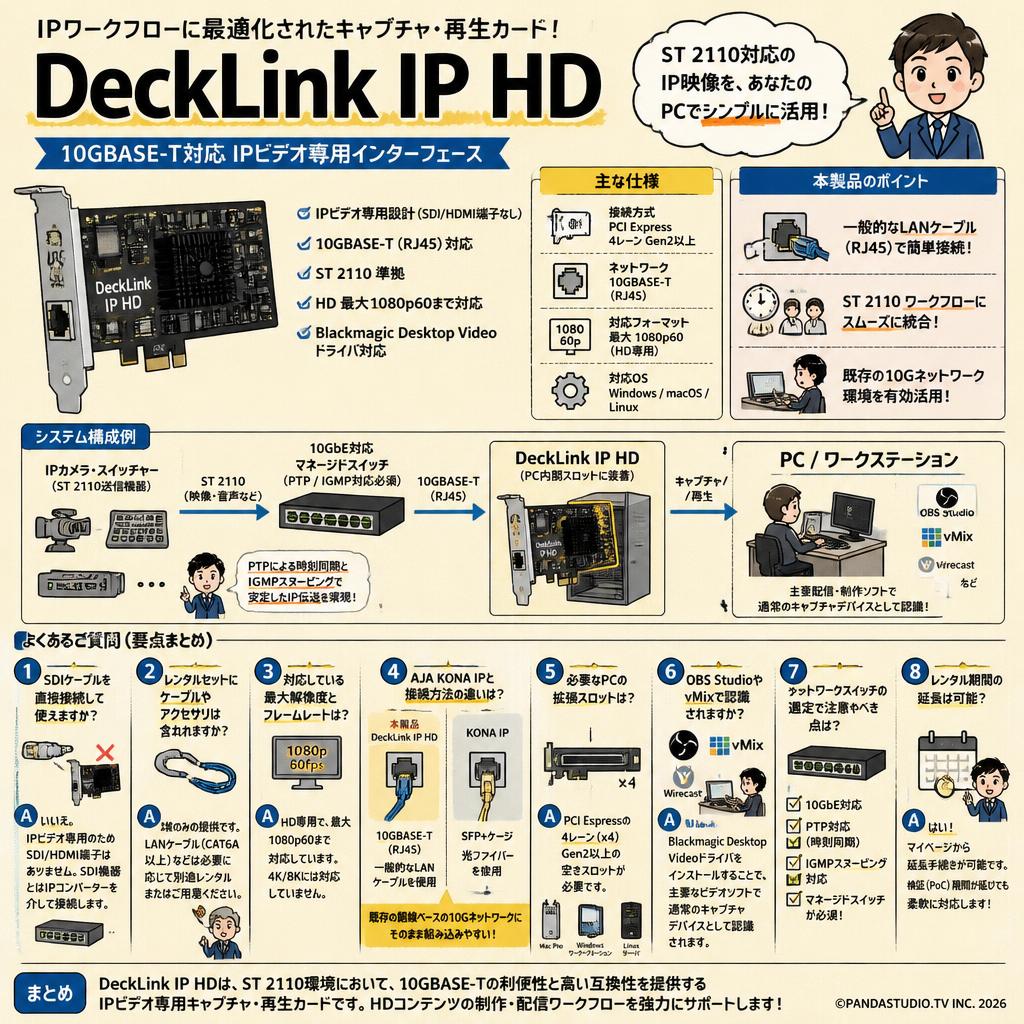

Q: 従来のSDIケーブルを直接接続して使用することはできますか？
A: いいえ、本製品はIPビデオ専用のカードであり、SDIやHDMIの接続端子は搭載していません。SDI機器と接続する場合は、別途ST 2110対応のIPコンバーターをネットワーク上に配置し、イーサネット経由で映像を受信する必要があります。

Q: レンタルセットにはPCとの接続ケーブルやアクセサリは何が含まれますか？
A: 本製品はPCの内部スロット（PCI Express 4レーン ジェネレーション2）に取り付ける内蔵型カードのため、本体のみの提供となります。ネットワーク接続用のCAT6A LANケーブルなどは、必要に応じて別途レンタルまたはご用意ください。

Q: 対応しているビデオフォーマットの最大解像度とフレームレートはどのくらいですか？
A: HDフォーマットに特化しており、最大解像度は1080p、フレームレートは最大60fps（1080p60）まで対応しています。4K/8K解像度でのIP伝送には対応していませんので、用途に合わせてご検討ください。

Q: AJA KONA IPと比較して、インターフェースの接続方法にどのような違いがありますか？
A: KONA IPが光ファイバー接続用のSFP+ケージを採用しているのに対し、本機は一般的なLANケーブル（RJ45端子）を使用する10GBASE-Tを採用しています。そのため、既存の銅線ベースの10Gネットワーク環境にそのまま組み込みやすいという違いがあります。

Q: 利用環境のPCにはどのような拡張スロットが必要ですか？
A: PCI Expressの4レーン（x4）ジェネレーション2以上の空きスロットが必要です。Mac Pro、Windowsのワークステーション、またはLinuxベースのサーバーなど、対応するスロットを持つデスクトップ型PC環境でご使用いただけます。

Q: OBS StudioやvMixなどの一般的な配信ソフトウェアで認識されますか？
A: はい、Blackmagic Desktop Videoドライバをインストールすることで、OBS Studio、vMix、Wirecastなどの主要なビデオソフトウェアから、通常のキャプチャデバイスとして認識され、IPネットワーク上の映像ソースを直接扱うことができます。

Q: ネットワークスイッチ（ハブ）の選定において注意すべき点はありますか？
A: ST 2110の非圧縮映像を伝送するため、10GbEに対応していることはもちろん、PTP（Precision Time Protocol）による正確な時刻同期や、IGMPスヌーピングによるマルチキャストトラフィックの適切な制御が可能なマネージドスイッチが必須となります。

Q: 本格的な機材導入を検討中ですが、事前の検証用途でレンタル期間を延長できますか？
A: はい、レンタル期間中にマイページから延長手続きが可能です。ネットワーク環境の構築や他社製NMOS機器との相互接続テスト（PoC）において、想定以上に検証日数がかかった場合でも柔軟に対応できます。

• AJA KONA IP...
  SFP+ケージを採用し光ファイバーでの長距離伝送を重視する放送局のエンジニアに好まれるIPビデオカード
• Matrox X.mio3 IP...
  ハードウェアベースの映像処理機能を内蔵し、自社開発の放送システムに組み込むデベロッパー向けの製品
• DeckLink 8K Pro...
  IPではなく12G-SDIを4系統備え、スタンドアロンで超高解像度を扱うハイエンドカラーグレーダーに最適
• AJA Corvid 44 12G...
  SDIベースのマルチチャンネル入出力を必要とし、既存のベースバンド環境を維持したいスタジオ向け
• DeckLink IP/SDI HD
  IP接続と従来の3G-SDI端子の両方を備え、移行期のハイブリッド環境を構築したいユーザー向けのモデル

放送システムエンジニア (40代 男性) / 10GBASE-Tで複数チャンネルを扱える利便性とネットワーク構築の難易度 : 評価 ★★★★☆ 4.0

技術ブログの検証記事より。RJ45のLANケーブル1本で1080p60の映像を3系統入力・3系統出力できるのは、ケーブルの取り回しにおいて革命的だと感じました。一方で、ST 2110の環境構築にはPTP対応の高度なネットワークスイッチとITインフラの深い知識が不可欠であり、単純なプラグアンドプレイでは動作しない点に導入のハードルがあります。

ライブ配信ディレクター (30代 男性) / vMixでの安定稼働を確認。ただし排熱には注意が必要 : 評価 ★★★★☆ 4.5

YouTubeの機材レビューより。vMixをインストールした自作PCに組み込み、コンバーター経由で複数カメラの映像をIPで受けるテストを実施しました。ドライバの安定性は従来のDeckLink同様に素晴らしく、長時間の配信でもコマ落ちしません。ただ、カード自体がかなり発熱するため、PCケース内のエアフローはしっかりと確保する必要があります。

映像設備設計担当 (50代 男性) / NMOS対応でルーティングが容易に。既存SDI機器との混在には工夫が必要 : 評価 ★★★☆☆ 3.5

業務用機材フォーラムの投稿より。IS-04/IS-05のNMOSプロトコルにしっかり対応しており、ソフトウェアベースのルーティングコントローラーからデバイスが一発で認識されたのは高評価です。しかし、既存のSDIベースのルーターとST 2110のシステムを混在させて運用する場合、遅延の管理や同期信号（ブラックバーストとPTP）のすり合わせにかなり苦労しました。

必須アクセサリ

• CAT6A LANケーブル 10m
  10GBASE-Tの帯域幅を確実に伝送するために必須となる高品質なネットワークケーブル
• 10G対応 スイッチングハブ...
  ST 2110のマルチキャストトラフィックを処理するために必要な高速ネットワークスイッチ

用途別のおすすめ

• Blackmagic 2110 IP Converter 3x3G
  既存のSDIカメラや機材の映像をST 2110のIP信号に変換してネットワークに流す際に使用
• Blackmagic 2110 IP Presentation Enclosure...
  複数のIPコンバーターをラックマウントしてスタジオ設備としてスッキリと収めたい場合に

代替・類似製品

• DeckLink IP/SDI HD
  完全なIP化ではなく、従来のSDI入出力も同時に確保しておきたい過渡期のシステム向け
• DeckLink Quad 2...
  IPネットワークを使用せず、1台のPCで8系統のSDI信号を直接キャプチャしたい場合の上位モデル

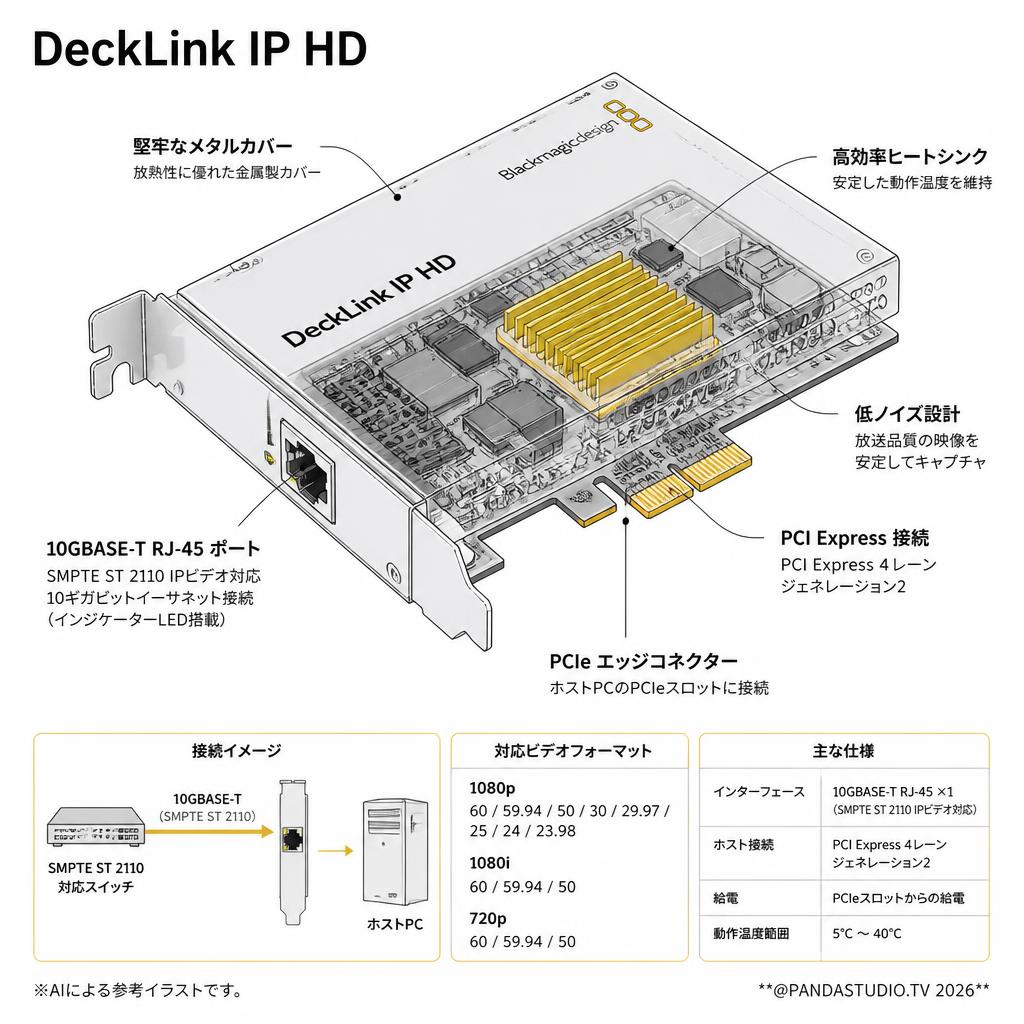

Image sensor: 該当なし（本製品はビデオキャプチャカードのため）

Lens: 該当なし

Video resolution & framerate: 1080p60, 1080p59.94, 1080p50, 1080p30, 1080p29.97, 1080p25, 1080p24, 1080p23.98, 1080i60, 1080i59.94, 1080i50, 720p60, 720p59.94, 720p50

Photo resolution: 該当なし

Waterproof rating: 該当なし

Battery (capacity, runtime, charging time): 該当なし（PCIeスロットからの給電）

Storage: 該当なし（ホストPCのストレージに依存）

Connectivity: 10GBASE-T RJ-45 x1（SMPTE ST 2110 IPビデオ対応）、PCI Express 4レーン ジェネレーション2

Dimensions & weight: 要確認（公式仕様に詳細な記載がないため）

Operating temperature range: 5°C 〜 40°C
