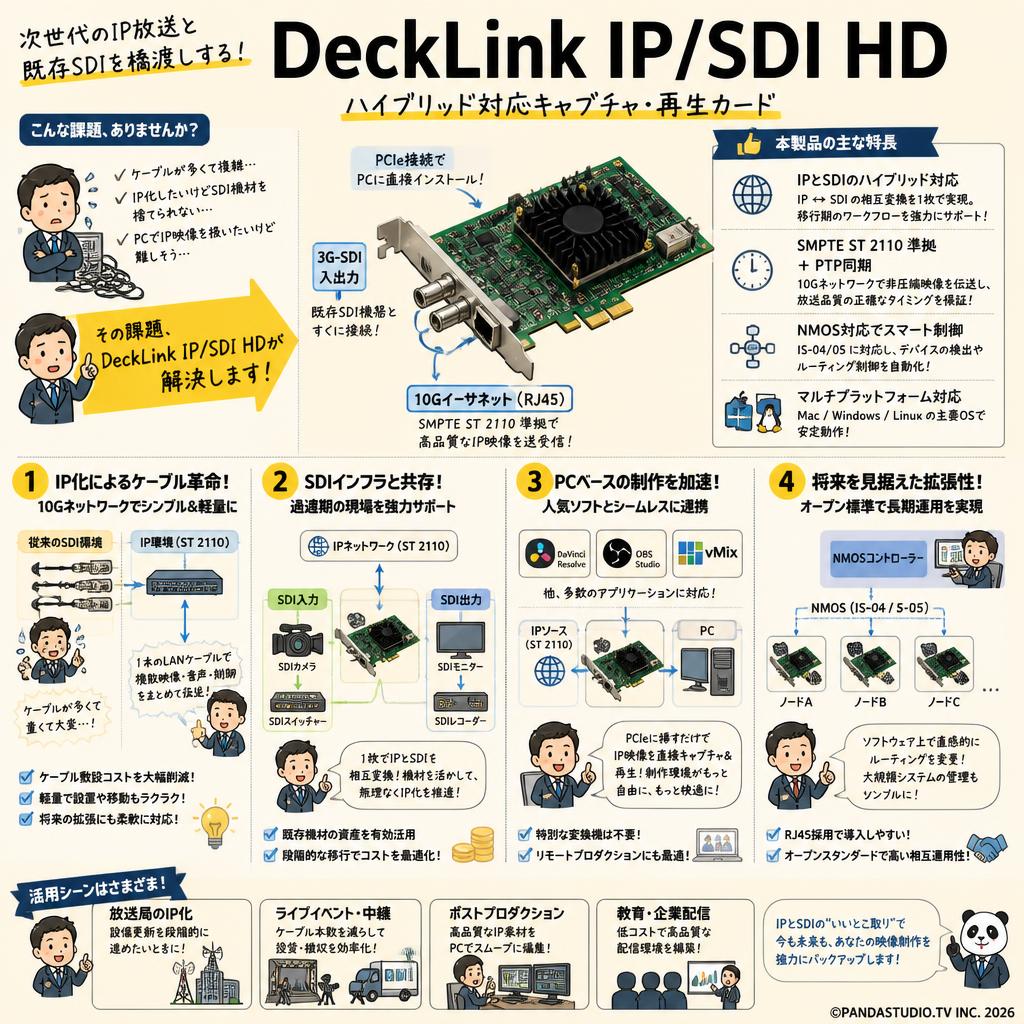

次世代のIP放送と既存SDIを橋渡しするキャプチャカードとは？

「DeckLink IP/SDI HD」は、映像制作および放送業界において急速に進むIP化の波と、従来から広く普及しているベースバンド環境をシームレスに統合するために設計されたPCIe対応のキャプチャ・再生カードです。本製品は、高品質な映像データをネットワーク経由で送受信するSMPTE ST 2110規格に準拠しつつ、使い慣れた3G-SDI端子も搭載しています。これにより、ユーザーは既存のインフラストラクチャを即座に破棄することなく、段階的かつ安全にIPビデオネットワークへと移行することが可能になります。単なる変換器ではなく、システムの中核として機能する本機は、放送局やポストプロダクションにおける新たな標準となるポテンシャルを秘めています。

放送業界のIP化という課題をどう解決するのか？

映像制作の現場では、高解像度化やマルチカメラ化に伴い、無数の同軸ケーブルが複雑に絡み合う物理的な限界に直面しています。この課題に対し、本製品は10Gイーサネットという汎用性の高いネットワーク技術を採用することでアプローチしています。1本のLANケーブルで複数系統の非圧縮ビデオ、オーディオ、アンシラリーデータを伝送できるため、ケーブルの敷設コストや物理的な重量を劇的に削減します。さらに、PTP（Precision Time Protocol）を用いた高度な同期メカニズムにより、従来のブラックバーストやTri-Syncと同等以上の厳密なタイミング制御を実現し、放送品質の要件を完全に満たします。

なぜ既存のSDIインフラとの共存が重要なのか？

完全なIP化は理想ですが、現実の制作現場では多額の投資を行ったSDIベースのカメラやスイッチャー、ルーターが稼働しています。本製品の最大の強みは、IPインターフェースと並行して3G-SDI入出力を備えるハイブリッドな設計思想にあります。これにより、ネットワークから受信したIPビデオ信号をSDIモニターに出力したり、逆にローカルのSDIカメラの映像をIPネットワークに送出したりすることが1枚のカードで完結します。過渡期にある映像業界において、レガシー機材の寿命を延ばしつつ最新のIPワークフローの恩恵を享受できるこのアプローチは、極めて現実的でコスト効率の高い選択肢を提供します。

ソフトウェアベースの制作環境にもたらす恩恵とは？

ハードウェアスイッチャーに依存しない、PCベースの映像制作が主流となる中で、本製品はMac、Windows、Linuxという主要なプラットフォームを網羅しています。DaVinci Resolveをはじめとする編集・カラーグレーディングソフトウェアや、OBS Studio、vMixなどのライブ配信ツールと緊密に連携し、キャプチャと再生をシームレスに実行します。特別な変換ボックスを介さずに、PCのPCIeスロットに組み込むだけで、これらのソフトウェアが直接IPネットワーク上の映像ソースにアクセスできるようになるため、制作環境の柔軟性が飛躍的に向上し、リモートプロダクションの構築も容易になります。

将来の拡張性を担保するアーキテクチャの意義

映像システムの規模が拡大するにつれ、機材の管理やルーティングの複雑化が新たな課題となります。本機はNMOS（Networked Media Open Specifications）プロトコルをネイティブにサポートしており、ネットワーク上に接続された本デバイスを中央のコントロールシステムから自動的に検出・制御することが可能です。これにより、物理的なパッチパネルを操作する感覚で、ソフトウェア上から直感的に映像のルーティングを変更できます。RJ45コネクタの採用による導入のしやすさと、オープンスタンダードに基づく高い相互運用性を兼ね備えた本アーキテクチャは、将来的なシステムの拡張や変更にも柔軟に対応できる強固な基盤となります。

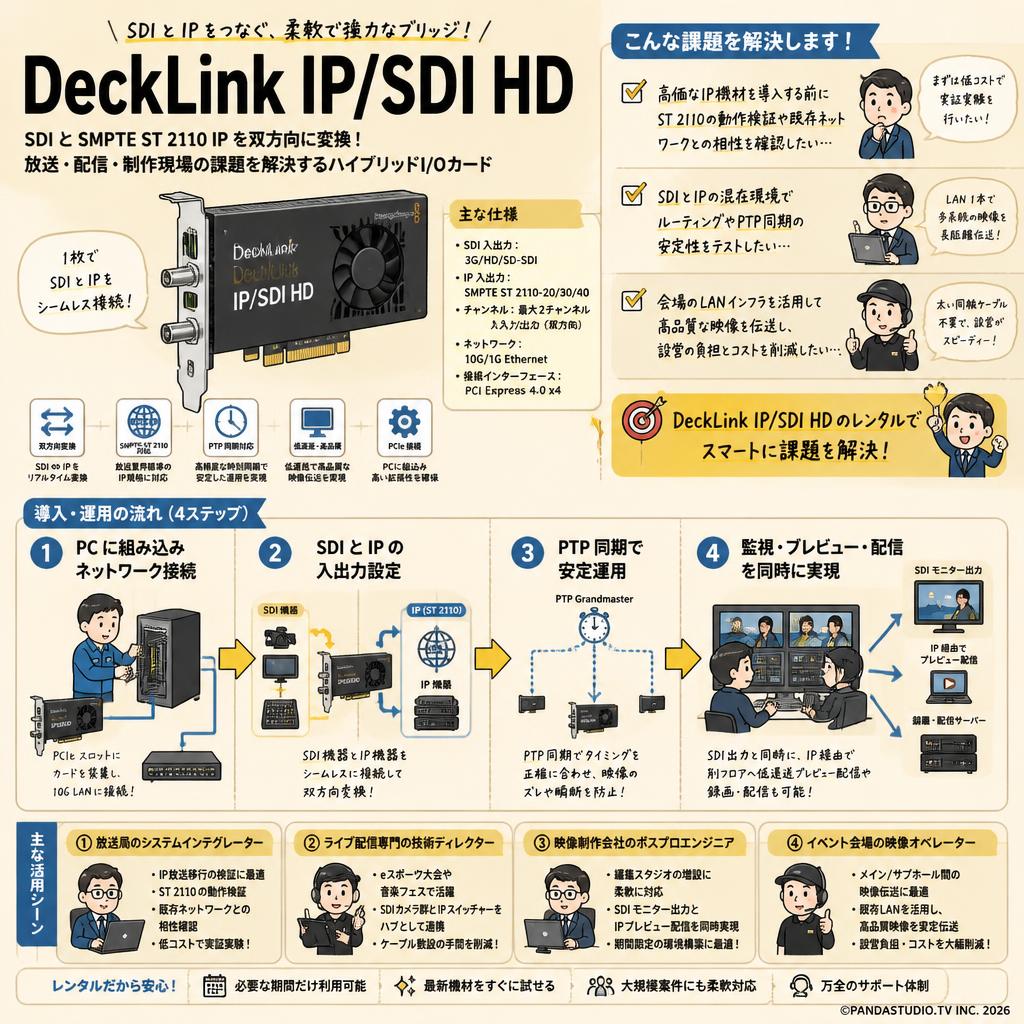

• 放送局のシステムインテグレーター

  次世代のIP放送システムへの移行を計画している技術担当者です。高価なIP対応機材を本格導入する前に、SMPTE ST 2110規格の動作検証や既存ネットワークとの相性を確認する実証実験の用途でレンタルを活用します。本機を導入することで、SDIとIPの混在環境下でのルーティングやPTP同期の安定性を低コストでテストできるという課題を解決します。

• ライブ配信専門の技術ディレクター

  大規模なeスポーツ大会や音楽フェスなど、複雑な映像ルーティングが求められる現場を指揮するプロフェッショナルです。単発の大型案件において、既存のSDIベースのカメラ群と新規導入されたIPスイッチャーを連携させるハブとしてレンタルを利用します。現場でのケーブル敷設の手間を減らし、LANケーブル1本で複数系統の映像を長距離伝送したいというニーズに応えます。

• 映像制作会社のポスプロエンジニア

  編集やカラーグレーディングのシステム環境を構築・保守するエンジニアです。大型プロジェクトに伴う期間限定の編集スタジオ増設において、PCに組み込むキャプチャカードとしてレンタルを検討します。SDIモニターへの出力と同時に、別フロアのディレクターに対してネットワーク経由で低遅延のプレビュー映像を配信する環境を一時的に構築したいという悩みを解消します。

• イベント会場の映像オペレーター

  展示会や企業カンファレンスにおいて、複数会場のスクリーンへの映像送出を担当するオペレーターです。メインホールとサブホールが離れており、太く重い同軸ケーブルの敷設が困難な現場での映像伝送案件に最適です。本機をレンタルすることで、会場の既存LANインフラを活用して高品質な映像を伝送し、物理的な設営の負担とコストを大幅に削減できます。

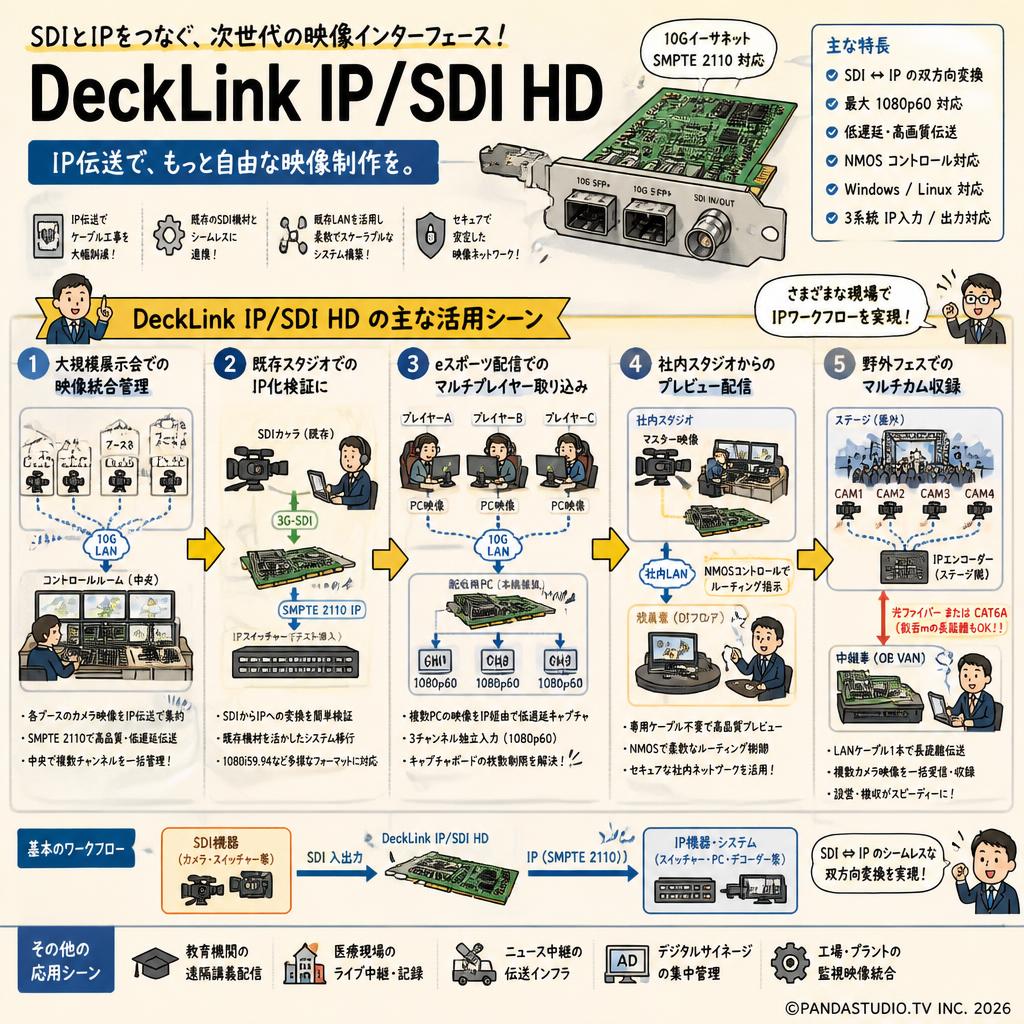

• 大規模展示会で複数ブースの映像をIP伝送し統合管理するのに最適なカード

  幕張メッセなどの広大な展示会場において、各出展ブースのカメラ映像を中央のコントロールルームに集約するシーンです。10Gイーサネットを通じてSMPTE 2110規格で映像を伝送し、本機を組み込んだPCで複数系統を同時に受信・管理します。物理的なSDIケーブルの限界を超え、会場内の既存LAN網を活用したスマートな映像統合が実現します。

• 既存のSDIベースの放送スタジオにIP対応スイッチャーを導入する際の検証機材

  地方局のスタジオサブにおいて、将来的なIP化を見据えて最新のIPスイッチャーをテスト導入するシーンです。既存の3G-SDIカメラの映像を本機に入力し、IPビデオ信号に変換してネットワークへ送出する設定を行います。高価なコンバーターを購入することなく、SDIからIPへのシームレスな移行プロセスを実際の放送フォーマット（1080i59.94など）で検証できます。

• eスポーツのライブ配信で複数プレイヤーのゲーム画面を低遅延で取り込むための構成

  アリーナで開催されるゲーム大会で、複数のプレイヤーPCから出力される映像を配信システムに取り込むシーンです。各PCの映像をIP化し、配信用のメインPCに搭載した本機で1080p60の3チャンネル独立入力としてキャプチャします。キャプチャボードを複数枚挿すスペースがないPCでも、ネットワーク経由で多チャンネルの低遅延取り込みが可能になります。

• 企業内スタジオから別フロアの役員室へ高品質なプレビュー映像をネットワーク配信する用途

  社内での新製品発表会のリハーサル中、スタジオのマスター映像を離れた階にいる役員にリアルタイムで確認してもらうシーンです。編集・配信PCに本機を導入し、NMOSコントロールを用いて指定のIPデコーダーへルーティングします。専用の同軸ケーブルを新たに配線する工事が不要となり、社内ネットワークを利用したセキュアで高品質なプレビュー環境が整います。

• 野外音楽フェスで中継車とステージ間をLANケーブル1本で結びマルチカム収録を行うシステム

  広大な野外ステージと中継車が数百メートル離れている環境で、ライブパフォーマンスを収録するシーンです。ステージ側のIPエンコーダーから送られる複数台のカメラ映像を、中継車内のPCに搭載した本機で一括受信します。SDIケーブルの減衰を気にすることなく、光ファイバーやCAT6Aケーブル1本でマルチカム収録のインフラを構築でき、設営撤収が劇的に効率化されます。

• 3チャンネルの独立した入出力を1枚のカードで実現

  本製品は、1枚のPCIeカードでありながら、最大3チャンネルの映像を独立してキャプチャおよび再生できる強力な処理能力を備えています。競合製品の多くが1〜2チャンネルに留まる中、本機は1080p60の高品質ビデオを3系統同時に扱うことが可能です。これにより、複数のキャプチャカードをPCに組み込む必要がなくなり、省スペースかつ効率的なマルチチャンネル環境を構築できます。

• 10GBASE-Tイーサネットによる低コストなIP接続

  IPビデオ伝送において、AJA KONA IPなどの競合機が光ファイバー用のSFP+ケージを採用しているのに対し、本機は一般的なRJ45コネクタの10Gイーサネットポートを搭載しています。これにより、高価な光ファイバーケーブルや専用モジュールを用意することなく、市販のCAT6A LANケーブルと標準的な10Gスイッチングハブを使用して、安価かつ手軽にIPビデオネットワークを構築できる点が大きな優位性です。

• SMPTE ST 2110規格およびNMOSプロトコルへの完全対応

  独自の伝送規格ではなく、放送業界のオープンスタンダードであるSMPTE ST 2110に完全準拠しています。非圧縮のビデオ、オーディオ、アンシラリーデータを独立してルーティングできるほか、NMOS IS-04/IS-05プロトコルをサポートしているため、他社製のIPビデオ機器や制御ソフトウェアとシームレスに連携します。特定のベンダーに縛られない、柔軟で拡張性の高いシステム設計が可能です。

• 短期間のIPビデオ環境構築に最適なレンタル導入

  IPビデオ環境の構築には高額な初期投資が必要ですが、レンタルを利用すれば単発のイベントや数週間の検証プロジェクトに必要な期間だけ最新機材を導入できます。本製品は複雑なライセンス購入が不要で、PCに組み込んでドライバーをインストールするだけですぐに使用可能です。高価なIPルーターやスイッチャーの購入をためらっている企業にとって、低リスクで次世代ワークフローを試せる絶好の選択肢となります。

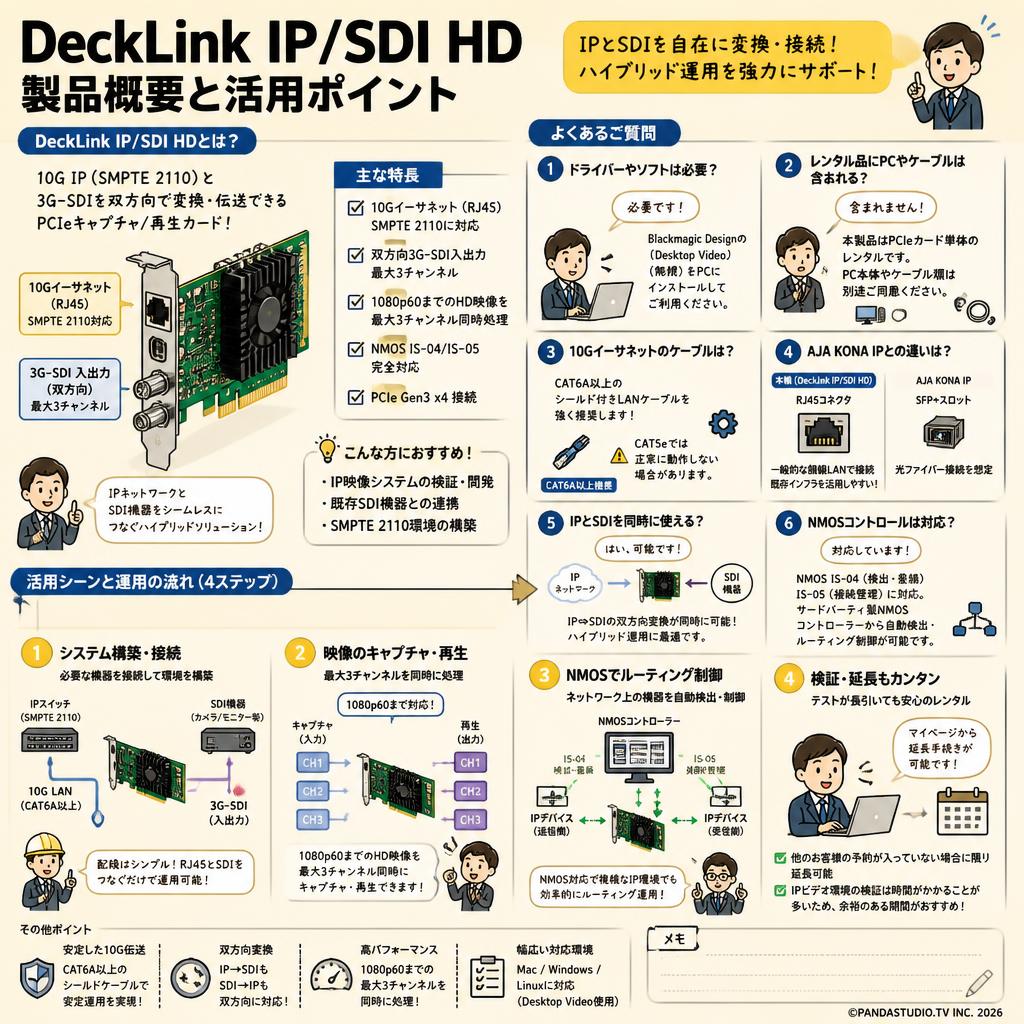

Q: DeckLink IP/SDI HDの使用に専用のドライバーやソフトウェアは必要ですか？
A: はい、Blackmagic Designが無償で提供している「Desktop Video」ソフトウェアをPCにインストールする必要があります。このドライバーにより、Mac、Windows、Linux環境でカードが認識され、各種設定が可能になります。

Q: レンタル品にはPCIe接続用のPCやケーブルは含まれますか？
A: いいえ、本製品はPCIeカード単体のレンタルとなります。組み込み用のホストPCや、接続に必要なCAT6A LANケーブル、SDIケーブル等は別途お客様にてご用意いただくか、追加でレンタルをお願いいたします。

Q: 10Gイーサネットポートの接続にはどのようなケーブルが必要ですか？
A: 安定した10G伝送とSMPTE 2110の帯域を確保するため、カテゴリ6A（CAT6A）以上のシールド付きLANケーブルの使用を強く推奨します。一般的なCAT5eケーブルでは正常に動作しない場合があります。

Q: AJA KONA IPと比較してどのような違いがありますか？
A: KONA IPがSFP+スロットを採用し光ファイバー接続を想定しているのに対し、本機はRJ45コネクタを採用しており、一般的な銅線LANケーブルで接続できるため、既存のネットワークインフラを活用しやすい点が異なります。

Q: 既存の3G-SDI機器とIPビデオ機器を同時に接続して使用することは可能ですか？
A: はい、可能です。本機はIPビデオ用の10Gイーサネットポートと双方向の3G-SDIポートを同時に備えており、IPネットワークからの映像をSDIで出力したり、その逆を行ったりするハイブリッドな運用に対応しています。

Q: 実環境でSMPTE 2110のルーティングを行う際、NMOSコントロールは対応していますか？
A: はい、NMOS IS-04（検出・登録）およびIS-05（接続管理）プロトコルに完全対応しています。これにより、ネットワーク上のサードパーティ製NMOSコントローラーから本機を自動検出し、ルーティングを制御できます。

Q: システム構築の検証が長引いた場合、利用途中でレンタル期間を延長できますか？
A: はい、他のお客様の予約が入っていない場合に限り、マイページからレンタル期間の延長手続きが可能です。IPビデオ環境の検証は想定以上に時間がかかることが多いため、余裕を持った期間でのレンタルをおすすめします。

Q: 1080p60の映像を3チャンネル同時にキャプチャ・再生することは可能ですか？
A: はい、本機は1080p60までのHDビデオフォーマットで、最大3チャンネルの独立したキャプチャおよび再生を同時に処理する能力を備えています。ただし、ホストPCのPCIe帯域やCPU性能が十分であることが前提となります。

• AJA KONA IP...
  SFP+ケージを採用しており、長距離伝送のための光ファイバー接続を好む放送局の基幹システム向け
• DeckLink 8K Pro...
  IP非対応だが12G-SDIを4系統備え、8K解像度や高フレームレートを求めるシネマ・ハイエンド制作向け
• DeckLink Duo 2...
  SDI専用で4系統の入出力のみを持ち、IP伝送が不要な従来のローカル配信環境を構築するユーザーに最適
• AJA Corvid 44 12G...
  12G-SDI対応の開発者向けカードで、独自の映像システムへの組み込みや広帯域なSDIベースのシステム向け
• DeckLink IP HD...
  SDI端子を持たずIPビデオのみに特化したモデルで、完全なIPベース環境への移行が完了しているシステム向け

放送システムエンジニア (40代 男性) / ST 2110の検証に最適だがPC要件は高め : 評価 ★★★★☆ 4.0

技術ブログより。RJ45の10G LANで手軽にSMPTE 2110環境を構築でき、3チャンネル独立動作する点が素晴らしいです。ただし、PCIeスロットの帯域幅やホストPCのCPU性能が十分にないとパケットドロップが発生するため、古いPCでの運用には注意が必要です。

ライブ配信ディレクター (30代 女性) / SDIとIPの混在環境で重宝。発熱には配慮を : 評価 ★★★★☆ 4.5

機材レビュー動画より。既存のSDIカメラと最新のIPスイッチャーを繋ぐブリッジとして非常に安定して動作しました。1080p60の取り込みも遅延なくスムーズです。ただ、カード自体の発熱が大きいため、PCケース内のエアフロー確保は必須と言えます。

ポスプロエディター (50代 男性) / NMOS連携は便利だが学習コストあり : 評価 ★★★☆☆ 3.5

海外フォーラムの購入者レビューより。NMOS対応によりネットワーク上のルーティングがソフトウェアから容易に行えるのは強力です。一方で、IPビデオ特有のPTP同期やネットワーク設定に関する専門知識が求められるため、導入初期の学習ハードルはやや高いと感じました。

必須アクセサリ

• CAT6A LANケーブル 10m
  10Gイーサネットによる安定した広帯域のIPビデオ伝送を確保するために必須
• BNCケーブル 5m...
  既存の3G-SDI対応カメラやモニターとの物理的なベースバンド接続に必要

用途別のおすすめ

• 10G対応 スイッチングハブ...
  複数のIPビデオ機器をネットワーク上でルーティングし、統合管理したい場合に追加
• Blackmagic Micro Converter BiDirectional SDI/HDMI 3G...
  HDMI出力のみのカメラ映像をSDIに変換して本機に入力する際に併用

代替・類似製品

• DeckLink Duo 2...
  IPネットワーク伝送が不要で、SDIのみで4系統の入出力を構築したい現場向け
• AJA KONA IP...
  RJ45ではなくSFP+モジュールを用いた光ファイバー接続を必要とする放送システム向け

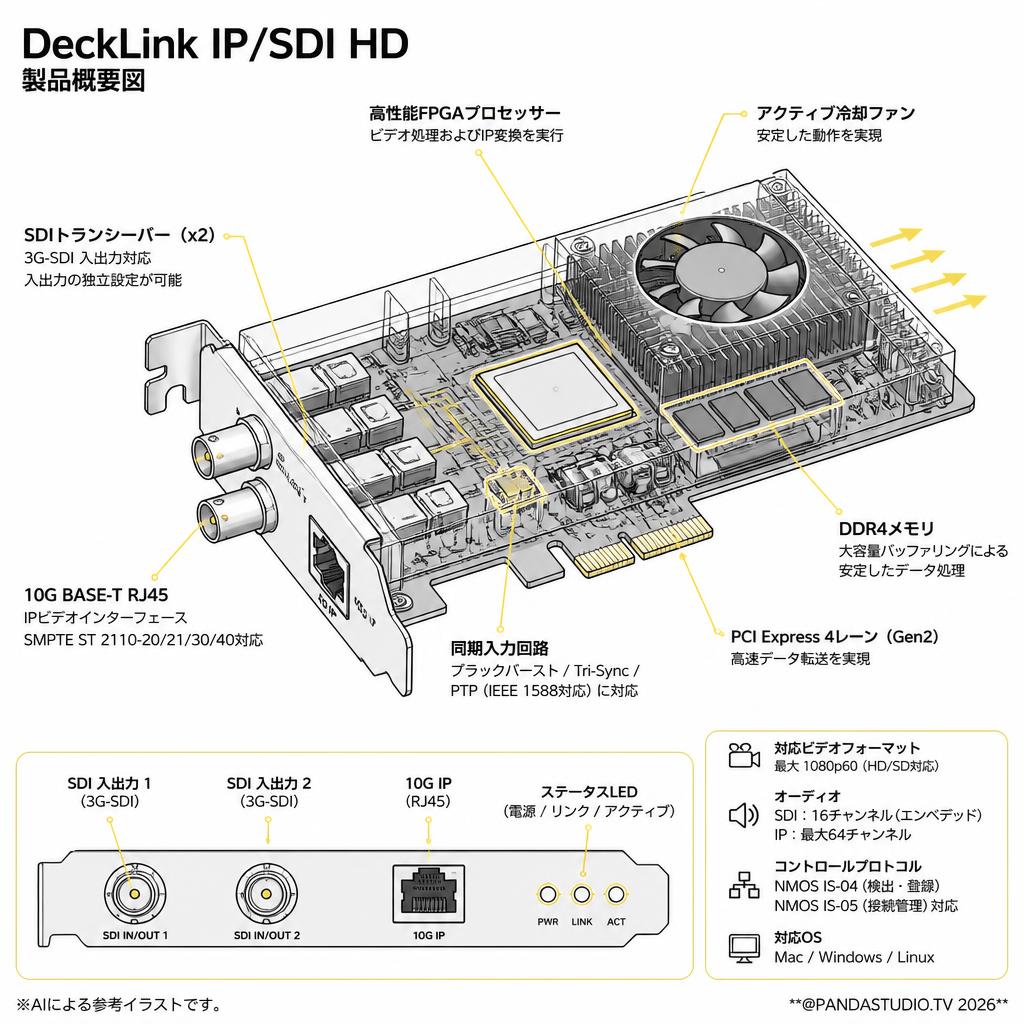

接続インターフェース: PCI Express 4レーン（ジェネレーション2）、Mac/Windows/Linux対応

SDIビデオ入力/出力: 3G-SDI x2（双方向）、入出力の独立設定可能

IPビデオインターフェース: 10G BASE-T RJ45 x1（SMPTE ST 2110-20/21/30/40対応）

対応ビデオフォーマット: 最大1080p60（HD/SDフォーマット対応）

オーディオ: 16チャンネル（SDIエンベデッド）、最大64チャンネル（IPビデオ経由）

同期入力: ブラックバースト、Tri-Sync、またはPTP（IEEE 1588準拠）

コントロールプロトコル: NMOS IS-04（検出・登録） / IS-05（接続管理） 対応

消費電力: 要確認

動作温度範囲: 5°〜40°C

本体重量: 要確認
