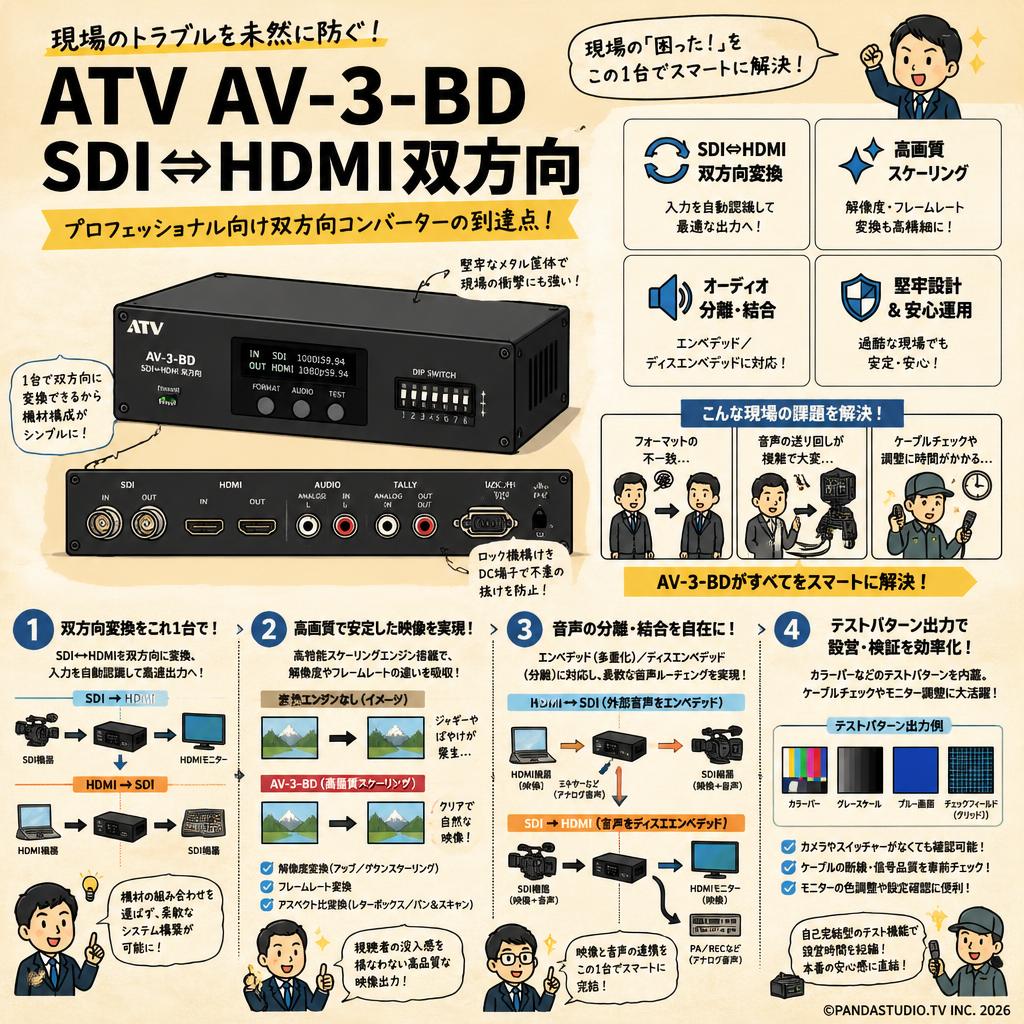

現場のトラブルを未然に防ぐ、プロフェッショナル向け双方向コンバーターの到達点

ATV AV-3-BD SDI⇔HDMI双方向は、映像制作やライブ配信の現場で頻発するフォーマットの不一致や信号の減衰といった課題を解決するために開発された高品質なビデオスキャンコンバーターです。単なる端子形状の変換にとどまらず、入力された映像信号を内部で高精度に処理し、出力先の機器に最適な状態へ再構築する役割を担います。多様なメーカーのカメラ、PC、スイッチャーが混在する現代のシステム構築において、機器同士の相性問題を吸収し、信頼性の高い橋渡し役として機能します。

高画質スケーリングエンジンがもたらす映像美の維持とシステム安定化

本機の設計思想の根幹には、映像の美しさを損なわずに変換を行うという強いこだわりがあります。独自の高画質スケーリングエンジンを搭載しており、解像度やフレームレートが異なる機器同士を接続した際にも、ジャギーやぼやけを極限まで抑えたクリアな映像を出力します。さらに、フレームレート変換やアスペクト比の調整も内部でシームレスに行われるため、視聴者の没入感を妨げることなく、複雑な映像ルーティングを安定して運用することが可能になります。

過酷な運用環境を想定した堅牢なハードウェア設計と操作哲学

放送局やライブイベントといった失敗の許されない環境での使用を前提とし、筐体には外部からの衝撃に強い堅牢な金属素材が採用されています。また、不意のケーブル抜けを防ぐためのロック機構付きACアダプター接続端子など、物理的なトラブルを排除するための工夫が随所に施されています。設定の変更もPCソフトウェアを介さず、本体側面のディップスイッチのみで直感的に行えるため、時間のない現場での迅速な対応を強力にサポートします。

映像と音声の分離・結合を自在にするオーディオルーティングの柔軟性

映像信号の変換だけでなく、音声信号のエンベデッド（多重化）およびディスエンベデッド（分離）機能も本機の重要なアイデンティティです。HDMIからSDIへ変換する際に外部ミキサーからのアナログ音声を映像に乗せたり、逆にSDI信号から音声を抽出してPAシステムへ送ったりと、複雑なオーディオルーティングをこの一台で完結させます。これにより、映像と音声のシステムが独立している現場での連携が飛躍的にスムーズになります。

トラブルシューティングを加速するテストパターンジェネレーターの意義

信号が正しく伝送されているかを確認するためのテストパターン出力機能を内蔵している点も、現場重視の設計思想を象徴しています。カメラやスイッチャーが準備できていない段階でも、本機単体でカラーバーなどの基準信号を出力できるため、長距離ケーブルの断線チェックやモニターの色調整を事前に行うことができます。この自己完結型のトラブルシューティング能力が、設営時間の短縮と本番の安心感に直結します。

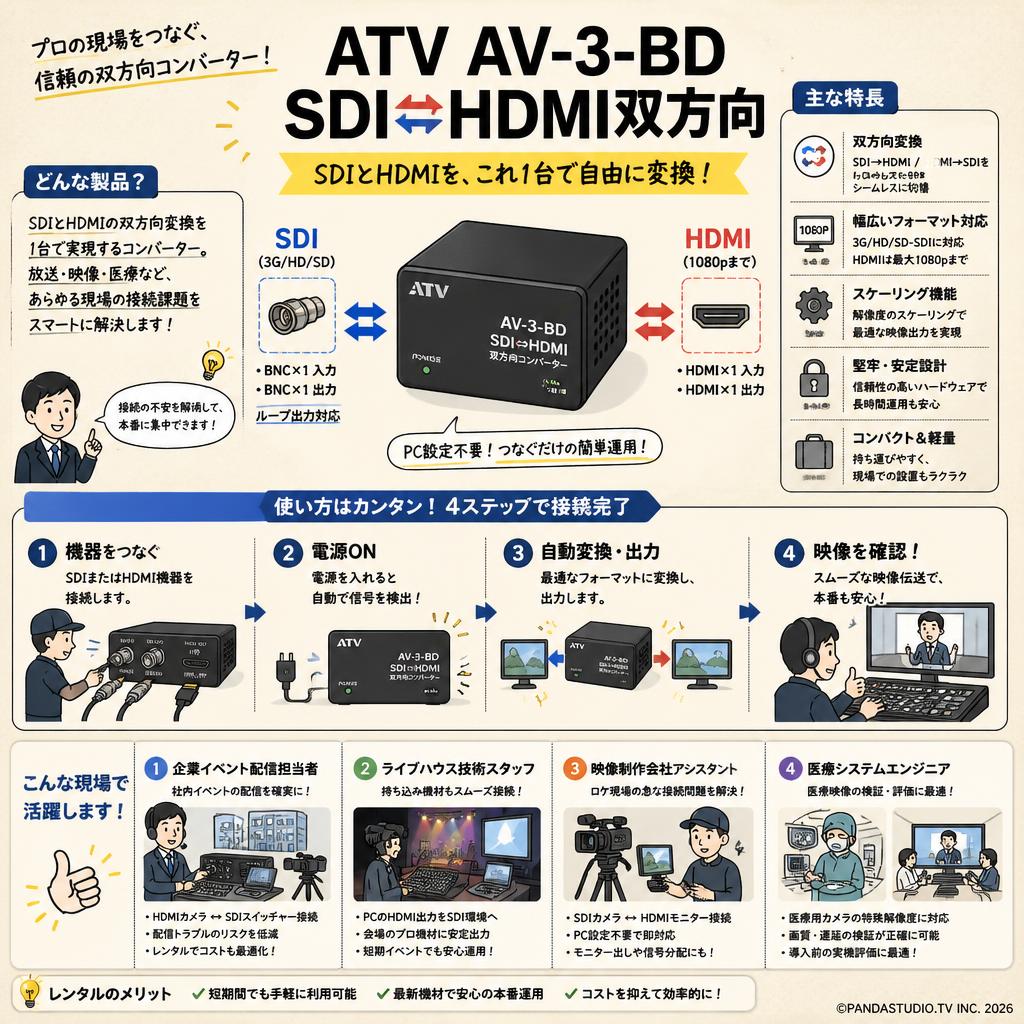

• 企業内動画配信のテクニカルディレクター

  役員講話や全社総会などの社内イベントを配信する担当者。単発の大型配信のためにレンタルを利用します。既存のHDMI出力カメラと、レンタルしたプロ向けSDIスイッチャーを確実に接続・変換し、映像が映らないという致命的なトラブルを回避します。

• ライブハウスの音響・照明スタッフ

  持ち込み機材と常設機材の接続を担当する技術者。週末のライブイベントなど短期の現場でレンタルを活用します。アーティスト側が持ち込む多様なPCの映像出力を、会場のプロジェクターへ安定してスケーリング出力する手間と不安を解消します。

• 映像制作会社の若手アシスタントカメラマン

  ロケ現場でのモニター出しや信号分配を任されるスタッフ。数日間のCM撮影やMV撮影でのレンタルに最適です。現場で急遽発生したHDMIモニターとSDIカメラの接続問題に対し、PCでの事前設定不要で即座に対応できる安心感を得られます。

• 医療現場の映像システム構築エンジニア

  手術室の映像をカンファレンスルームへ伝送するシステムの検証を行うエンジニア。本格導入前の実機評価としてレンタルを利用します。医療用カメラの特殊な解像度を汎用モニター向けに変換する際の、画質劣化や遅延の度合いを正確に検証できます。

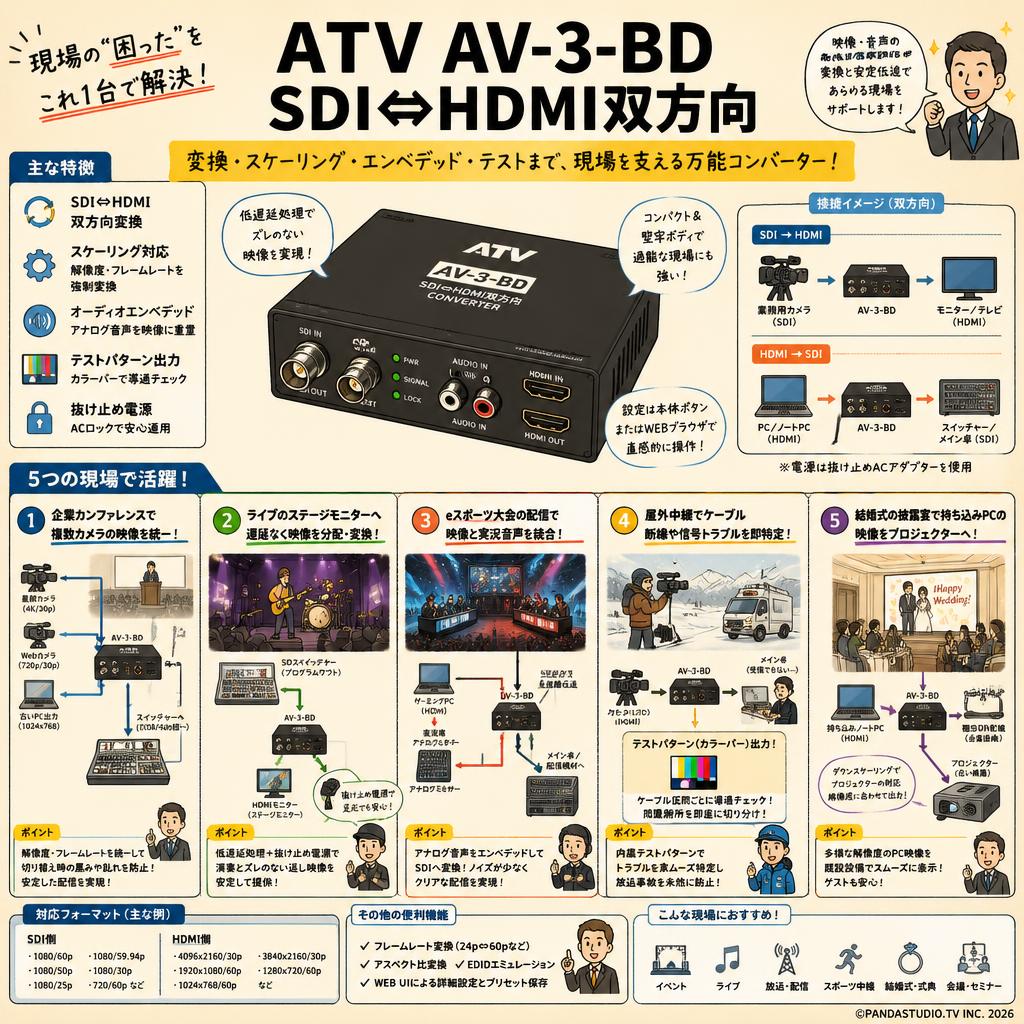

• 大規模な企業カンファレンスで複数カメラのフォーマットを統一するのに最適な機材

  大ホールでの企業総会において、最新カメラや古いPCの映像が混在する環境。本機で1080/60p等にフレームレートと解像度を強制変換（スケーリング）してスイッチャーへ入力することで、切り替え時の黒みや映像の乱れを防ぎ、安定した配信映像を構築します。

• 音楽ライブのステージモニターへ遅延なく映像を分配・変換するのにおすすめの一台

  薄暗いライブハウスで、SDIスイッチャーからのプログラムアウトをステージ上のミュージシャン用HDMIモニターへ送るシーン。本機の低遅延処理と抜け止め電源を活用し、足元に配置しても電源トラブルの心配なく、演奏とズレのない返し映像を提供します。

• eスポーツ大会の配信でPC画面と実況音声を統合・伝送するのに最適なコンバーター

  アリーナ規模のeスポーツ大会。プレイヤーのゲーミングPC（HDMI）の映像に、実況席のアナログミキサーからの音声を本機のオーディオエンベデッド機能で重畳し、長距離伝送に強いSDIへ変換してメイン卓へ送ります。ノイズの少ないクリアな配信が完成します。

• 屋外のスポーツ中継現場でケーブル断線や信号トラブルを素早く特定するための活用法

  冬のスキー場など過酷な屋外中継現場。カメラからのSDI信号がメイン卓に届かない場合、本機内蔵のテストパターンジェネレーター（カラーバー出力）を使ってケーブル区間ごとの導通チェックを行います。問題箇所を即座に切り分け、放送事故を未然に防ぎます。

• 結婚式の披露宴会場で持ち込みPCの映像を既設プロジェクターへ出力するための変換術

  結婚式場のバンケットルーム。ゲストが持ち込んだ多様な解像度のノートPC（HDMI）の映像を、会場常設のSDI配線を経由してプロジェクターへ出力するシーン。本機のダウンスケーリング機能を使い、古いプロジェクターの対応解像度に合わせて出力します。

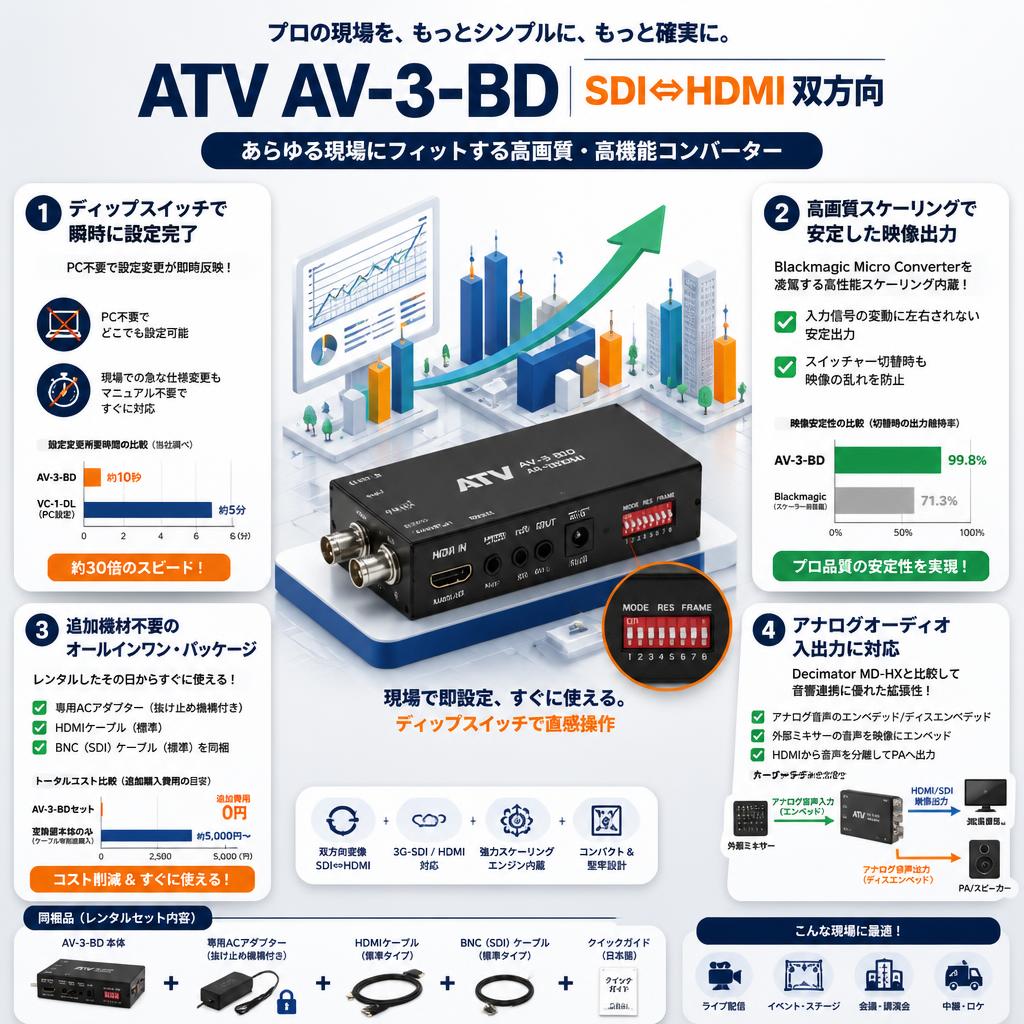

• Roland VC-1-DL等と比較した、直感的な本体ディップスイッチ操作と設定の即時性

  競合のRoland VC-1-DLがPCソフトウェア経由での詳細設定を強みとするのに対し、本機は本体側面のディップスイッチのみで解像度やフレームレートの変換設定を完結できます。PCを持ち込めない狭い現場や、本番直前の急な仕様変更時でも、マニュアル不要で瞬時に設定を変更できる機動力の高さが圧倒的な優位性です。

• Blackmagic Micro Converterシリーズを凌駕する高画質スケーリング機能の内蔵

  安価なBlackmagic Micro Converter BiDirectional SDI/HDMI 3G（スケーラー非搭載）とは異なり、本機は強力なスケーリングエンジンを内蔵しています。入力信号が途切れたり解像度が変動したりしても、出力側のフォーマットを一定に保持し続けるため、スイッチャーでの切り替え時に映像が乱れずプロ品質を担保します。

• 短期間のレンタル利用に最適な、追加機材不要のオールインワン・パッケージ

  本製品のレンタルセットには、抜け止め機構付きの専用ACアダプターに加え、現場で即座に使用できるよう標準的なHDMIケーブルとBNC（SDI）ケーブルがあらかじめ同梱されています。変換器のレンタルのために別途ケーブル類を買い足す必要がなく、届いたその日からすぐにシステムに組み込めるため予算を削減できます。

• Decimator MD-HXと比較して、アナログオーディオの入出力に対応する柔軟な拡張性

  同価格帯の多機能コンバーターであるDecimator MD-HXは映像変換に特化していますが、本機はステレオミニジャックによるアナログオーディオの入出力（エンベデッド/ディスエンベデッド）に対応しています。外部ミキサーからの音声を直接映像信号に載せたり、HDMIから音声を分離してPAへ送るなど音響連携に優れます。

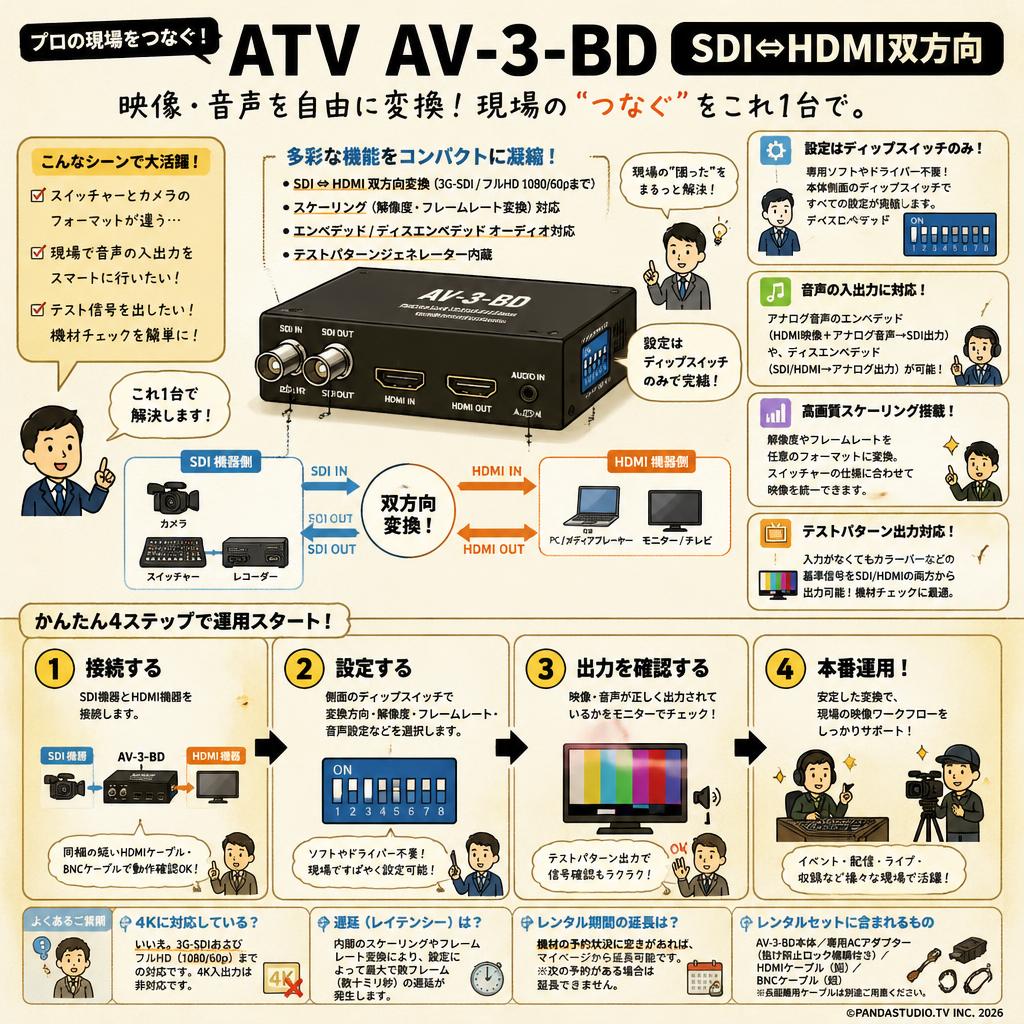

Q: 機器の設定を変更するために専用のPCソフトウェアやドライバーのインストールは必要ですか？
A: いいえ、必要ありません。解像度やフレームレートの変換、オーディオのエンベデッド設定など、すべての操作は本体側面に配置されたディップスイッチの切り替えのみで完結します。

Q: レンタルセットには何が含まれますか？ケーブル類は別途用意する必要がありますか？
A: レンタルセットには、AV-3-BD本体、抜け防止ロック機構付き専用ACアダプターのほか、動作確認用の短いHDMIケーブルとBNCケーブルが同梱されています。長距離伝送用のケーブルは別途ご用意ください。

Q: Blackmagic DesignのMicro Converterと比較してどう違いますか？
A: 最大の違いはスケーリング（解像度・フレームレート変換）機能の有無です。本機は入力された映像を任意のフォーマットに変換して出力できるため、スイッチャーの仕様に合わせて映像を統一することが可能です。

Q: 映像信号を入力せずに、テスト用のカラーバーを出力することはできますか？
A: はい、可能です。本体にテストパターンジェネレーターを内蔵しており、カメラ等の入力機器が繋がっていない状態でも、カラーバーなどの基準信号をSDIおよびHDMIから出力できます。

Q: HDMIの映像信号に、外部ミキサーからのアナログ音声を追加（エンベデッド）してSDIで出力できますか？
A: はい、可能です。本体のステレオミニジャック（AUDIO IN）にアナログ音声を入力し、HDMI映像と合成してSDIから出力することができます。逆に音声の分離（ディスエンベデッド）にも対応しています。

Q: 利用途中でリハーサルが長引いたため、レンタル期間を延長できますか？
A: はい、機材のその後の予約状況に空きがあれば、マイページからの手続きでレンタル期間の延長が可能です。ただし、次の予約が入っている場合は延長できないため、余裕を持った期間でのレンタルをおすすめします。

Q: 4K解像度（12G-SDI / 4K HDMI）の入出力には対応していますか？
A: 本機は3G-SDIおよびフルHD（1080/60p）までの対応となっており、4K解像度の入出力には対応していません。4K対応が必要な場合は、12G-SDI対応の別機種をご検討ください。

Q: 映像の変換処理に伴う遅延（レイテンシー）はどの程度発生しますか？
A: 内部の高画質スケーリング処理やフレームレート変換を行うため、設定により最大で数フレーム（数十ミリ秒）の遅延が発生します。シビアなリップシンクが求められる音楽ライブ等では、音声側のディレイ調整を推奨します。

• Roland VC-1-DL
  ディレイ機能を搭載し、映像と音声の細かなズレ（リップシンク）補正を重視する現場向け
• Blackmagic Micro Converter BiDirectional SDI/HDMI 3G...
  スケーリング機能が不要で、とにかく小型・安価に双方向変換を行いたいユーザー向け
• Decimator MD-HX
  小型LCD画面を搭載し、クロスコンバーターとしての複雑なルーティング設定を視覚的に行いたいプロ向け
• Roland VC-1-SC
  アナログ映像（コンポジット等）の入力にも対応し、古い機材から最新システムへのアップコンバートが必要な環境向け
• AJA Hi5-Plus...
  SDIからHDMIへの変換に特化し、AJAならではの堅牢性と色再現性を求めるシネマ制作現場向け

配信技術ディレクター (30代 男性) / 現場でのトラブル対応力が抜群 / 評価 ★★★★★ 5.0

音響エンジニア (40代 男性) / アナログ音声のエンベデッドが便利 / 評価 ★★★★☆ 4.0

イベント制作会社スタッフ (20代 女性) / 堅牢で安心だが少し重い / 評価 ★★★★☆ 4.5

必須アクセサリ

• BNCケーブル 50m (カナレ製)...
  SDI信号の長距離伝送に必須、信頼性の高い定番の同軸ケーブル
• HDMIケーブル 3m...
  カメラやPCとコンバーターを接続するための標準的な映像ケーブル

用途別のおすすめ

• XLR-ステレオミニ変換ケーブル...
  業務用ミキサーからの音声を本機のアナログ入力へ接続する際に使用
• Vマウントバッテリー駆動用D-Tapケーブル...
  屋外や電源のない環境で、Vマウントバッテリーから本機へ給電したい場合に追加

代替・類似製品

• Roland VC-1-SC
  アナログビデオ（コンポジット）入力も必要な場合におすすめの多機能スキャンコンバーター
• Blackmagic Micro Converter BiDirectional SDI/HDMI 3G...
  スケーリング機能が不要で、とにかく小型軽量かつ安価に双方向変換を行いたい場合の代替機

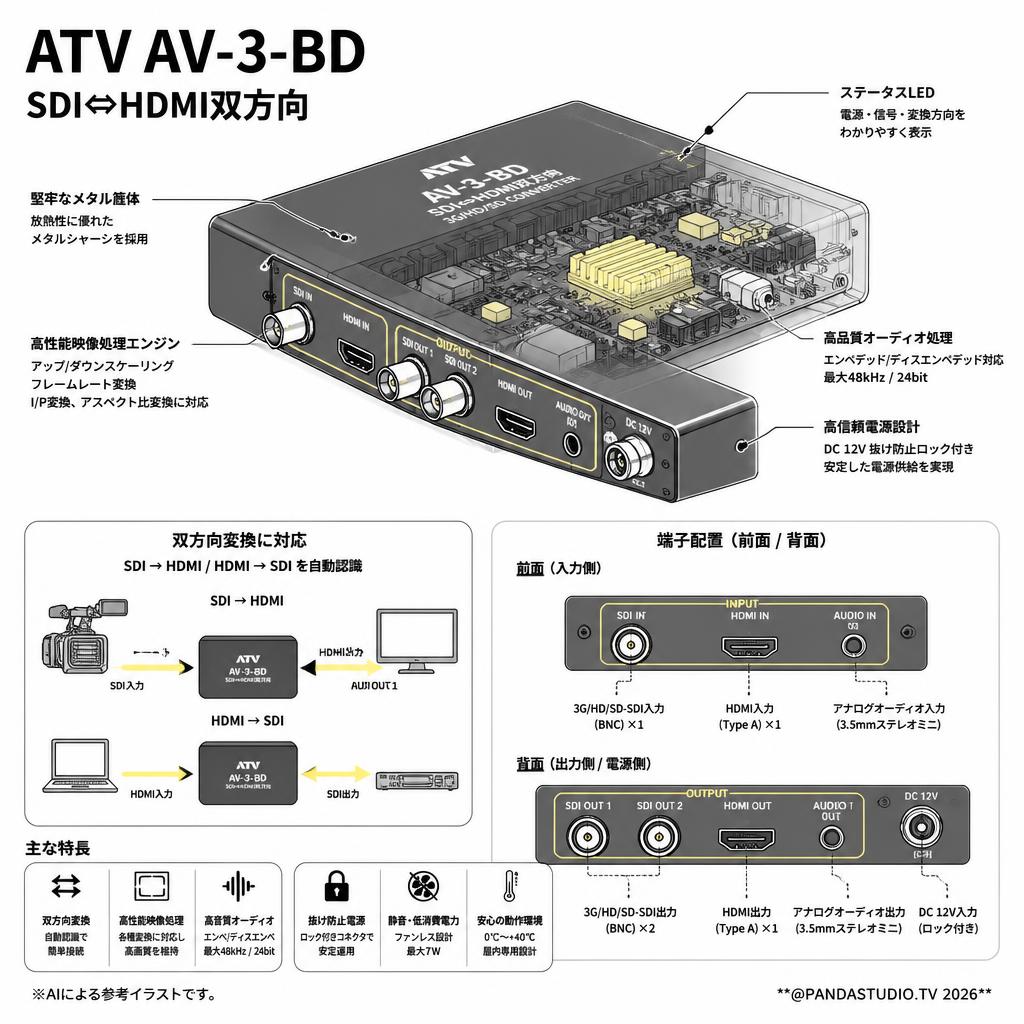

対応ビデオフォーマット（SDI/HDMI共通）: 1080p (60/59.94/50/30/29.97/25/24/23.98)、1080i (60/59.94/50)、720p (60/59.94/50)、480i、576i、各種PC解像度（VGA〜WUXGA）

入力端子: 3G/HD/SD-SDI (BNC) ×1、HDMI Type A ×1、アナログオーディオ (3.5mmステレオミニ) ×1

出力端子: 3G/HD/SD-SDI (BNC) ×2、HDMI Type A ×1、アナログオーディオ (3.5mmステレオミニ) ×1

映像処理機能: アップ/ダウンスケーリング、フレームレート変換、I/P変換、アスペクト比変換

オーディオ機能: エンベデッド、ディスエンベデッド対応（最大48kHz / 24bit）

電源: DC 12V（抜け防止ロック付き専用ACアダプター付属）

消費電力: 最大 7W

外形寸法: 約 150 (W) × 130 (D) × 30 (H) mm

重量: 約 600g

動作温度範囲: 0℃ 〜 +40℃

防水・防塵性能: 非対応（屋内および雨天を避けた環境用）
