接続 |
SDIビデオ入力 |
1 |
SDI Fill Outputs |
1 |
SDI Key Outputs |
1 |
SDIループ出力 |
1 |
SDI Extended Desktop Outputs |
1 |
SDIモニタリング出力 |
1 |
SDIレート |
270Mb, 1.5G, 3G, 6G, 12G. |
HDMI Extended Desktop Outputs |
1 |
HDMIモニタリング出力 |
1 |
アナログオーディオ出力
|
2 channels of professional balanced analog audio with 3-pin XLR connectors. |
1 x 6.35 mm headphone jack. |
SDIオーディオ入力 |
16 Channels embedded in SD/HD/2K/UHD/4K. |
SDIオーディオ出力 |
16 Channels embedded in SD/HD/2K/UHD/4K. |
HDMIオーディオ入力 |
8 Channels embedded in SD/HD/UHD/4K. |
HDMIオーディオ出力 |
8 Channels embedded in SD/HD/UHD/4K. |
デバイスコントロール |
1 x Sony™ compatible RS-422 deck control input port. |
USB |
1 x USB‑C 3.1 Gen 1 (up to 5 Gb/s). |
コンピューターインターフェース
|

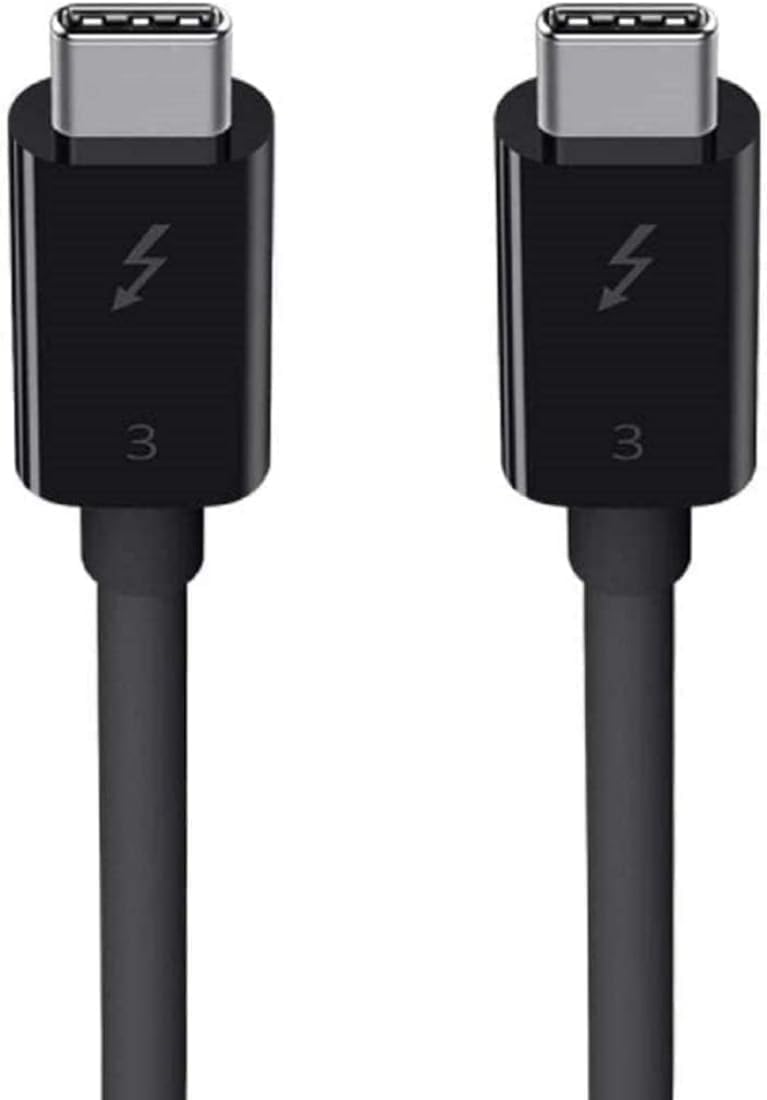

2 x Thunderbolt™ 3 (Mac OS, Windows and Linux) |
1 x USB‑C for keyboard, mouse and other USB devices |
イーサネット |
1 x 10Gb/s RJ‑45 connector supporting 1000/10G BASE‑T. |
対応コーデック |
ビデオコーデック |
AVC-Intra, AVCHD, Canon XF MPEG2, Digital SLR, DV-NTSC, DV-PAL, DVCPRO50, DVCPROHD, DPX, HDV, HEVC, XDCAM EX, XDCAM HD, XDCAM HD422, DNxHR & DNxHD, Apple ProRes 4444, Apple ProRes 422 HQ, Apple ProRes 422, Apple ProRes LT, Apple ProRes 422 Proxy, Uncompressed 8-bit 4:2:2, Uncompressed 10-bit 4:2:2, Uncompressed 10-bit 4:4:4. |
SDIビデオフォーマット |
SDビデオフォーマット |
525i59.94 NTSC、625i50 PAL |
HDビデオフォーマット
|
720p50、720p59.94、720p60 |
1080i50、1080i59.94、1080i60 |
1080p23.98、1080p24、1080p25、1080p29.97、1080p30、1080p50、1080p59.94、1080p60 |
2Kビデオフォーマット
|
2Kp23.98 DCI、2Kp24 DCI、2Kp25 DCI、2Kp29.97 DCI、2Kp30 DCI、2Kp50 DCI、2Kp59.94 DCI、2Kp60 DCI |
2KPsF23.98 DCI、2KPsF24 DCI、2KPsF25 DCI、2KPsF29.97 DCI、2KPsF30 DCI |
Ultra HDビデオフォーマット |
2160p23.98、2160p24、2160p25、2160p29.97、2160p30、2160p50、2160p59.94、2160p60 |
4Kビデオフォーマット |
4Kp23.98 DCI、4Kp24 DCI、4Kp25 DCI、4Kp29.97 DCI、4Kp30 DCI、4Kp50 DCI、4Kp59.94 DCI、4Kp60 DCI |
SDI規格 |
SMPTE 259M、SMPTE 292M、SMPTE 292M、SMPTE 424M、SMPTE 425M level AおよびB、SMPTE 2081-1、SMPTE 2081-10、SMPTE 2082-1、SMPTE 2082-10、SMPTE 2084およびSMPTE ST2108-1. |
対応SDIメタデータ |
RP 188/SMPTE 12M-2 and closed captioning. |
対応マルチレート |
SDI video connections are switchable between SD/HD/2K/UHD and 4K. |
SDIオーディオサンプリング |
Television standard sample rate of 48 kHz and 24-bit. |
SDIビデオサンプリング |
4:2:2、4:4:4 |
SDI色精度 |
8, 10, 12-bit RGB 4:4:4 in modes up to 4Kp30 and8, 10-bit YUV 4:2:2 in all modes. |
SDIカラースペース |
REC 601、REC 709およびREC 2020 |
HDRサポート |
HDR static metadata packing, HLG and PQ transfer characteristics. |
HDMIビデオフォーマット |
SDビデオフォーマット |
525i59.94 NTSC、625i50 PAL |
HDビデオフォーマット
|
720p50、720p59.94、720p60 |
1080i50、1080i59.94、1080i60 |
1080p23.98、1080p24、1080p25、1080p29.97、1080p30、1080p50、1080p59.94、1080p60 |
Ultra HDビデオフォーマット |
2160p23.98、2160p24、2160p25、2160p29.97、2160p30、2160p50、2160p59.94、2160p60 |
4Kビデオフォーマット |
4Kp23.98 DCI、4Kp24 DCI、4Kp25 DCI、4Kp29.97 DCI、4Kp30 DCI、4Kp50 DCI、4Kp59.94 DCI、4Kp60 DCI |
HDMIオーディオサンプリング |
Television standard sample rate of 48 kHz and 24-bit. |
HDMIビデオサンプリング |
4:4:4、4:2:2および4:2:0 |
HDMI色精度 |
8, 10 and 12-bit |
HDMIカラースペース |
REC 601、REC 709およびREC 2020 |
HDRサポート |
HDR static metadata packing, HLG and PQ transfer characteristics. |
HDR Configuration |
HDMI 2.0b supports Deep Color and HDR. Automatically configures to connected display. |
対応マルチレート |
HDMI video connections are switchable between SD/HD/UHD and 4K. |
ハードウェア フレームバッファ |
v210 (10 bit YUV), 2vuy (8 bit YUV), ARGB, BGRA (8 bit RGB), r210 (10 bit RGB), Ay10 (10 bit YUVA), R12B, R12L (12 bit RGB) |
コントロール |
内蔵コントロールパネル |
6 buttons, spin knob and 2.2 inch color display for menu and settings. Front speaker on/off button. |
外部コントロール |
RS-422 deck control input for remote control of software. Also supports Advanced Media Protocol. |
インストール |
Half rack unit width, 1 rack unit height. |
電源条件 |
電源 |

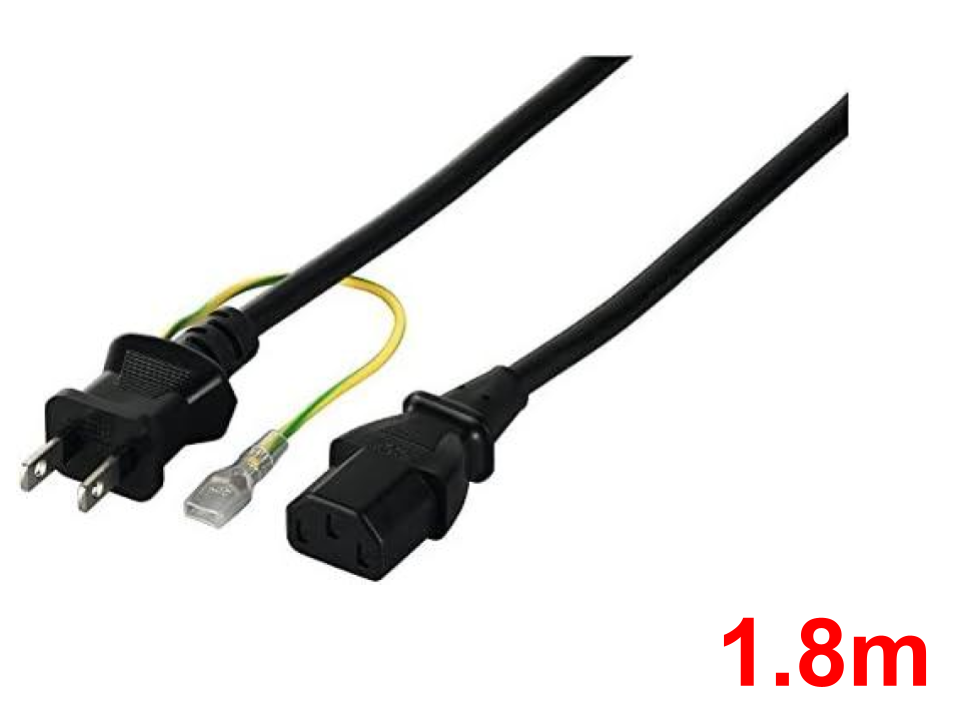

1 x Internal 100 - 240V AC 50/60Hz with IEC C14 socket. |
使用電力 |
TBA |
作動環境 |
作動温度 |
5° to 40° C (41° to 104° F) |
保管温度 |
-20° to 45° C (-4° to 113° F) |
相対湿度 |
0% to 90% non‑condensing |
