光ケーブル中継アダプタ(LCLC)とはどのような製品か？

光ケーブル中継アダプタ(LCLC)は、LCコネクタを持つ2本の光ファイバーケーブル同士を物理的に接続し、配線を安全かつ確実に延長するための専用ジョイント（カプラ）です。ライブ配信や放送現場、大規模なイベント会場などにおいて、既存のケーブル長では機材間の距離をカバーしきれない場面で不可欠な役割を果たします。信号の減衰を最小限に抑えつつ、確実な光通信経路を確保するための極めてシンプルでありながら重要な中継器として機能します。

なぜ現場でのケーブル延長に専用アダプタが必要なのか？

光ファイバーは電気信号ではなく光の反射を利用してデータを伝送するため、接続部でのわずかなズレや隙間が致命的な通信エラーや信号ロスを引き起こします。このアダプタは、内部に精密なスリーブ（割スリーブ）を搭載しており、2つのLCコネクタのフェルール（先端部）を正確な位置で突き合わせて固定する設計となっています。これにより、現場での急なレイアウト変更や長距離配線が必要になった際でも、安定した伝送品質を保ったままケーブルを延長できるという問題を解決します。

放送・配信のプロフェッショナル現場における位置づけ

近年、映像コンテンツの高解像度化やIP伝送技術の普及に伴い、大容量データを遅延なく送ることができる光ケーブルの需要が急増しています。それに伴い、現場の規模に応じた柔軟なルーティングが求められるようになりました。本製品は、複雑なネットワーク構築や大規模な映像スイッチャー周辺の配線において、インフラの要として重宝されています。単なる延長パーツではなく、プロの過酷な使用環境下でも確実なリンクを維持するための信頼性の高い接続ソリューションとしての地位を確立しています。

通信の安定性を支える精密な構造と設計思想

本製品の設計において最も重視されているのは、挿抜の繰り返しに対する耐久性と、接続時の光学的な精度です。筐体はコネクタをしっかりとホールドし、外部からの物理的な衝撃や引っ張りに対しても接続が容易に外れないよう工夫されています。また、LCコネクタ特有のプッシュプル方式に完全対応しており、密集したパッチパネルや狭いラック裏のスペースであっても、確実なロック感とともに素早い着脱が可能です。これにより、設営・撤収のスピードが求められる現場での作業効率を大幅に向上させます。

どのようなインフラ環境の課題を解決するのか？

常設のスタジオから一時的な野外イベントまで、配線環境は常に変化します。あらかじめ長大なケーブルを複数用意することはコストや運搬の面で非効率ですが、本製品を活用することで、手持ちの標準的な長さの光ケーブルを組み合わせて必要な距離を柔軟に構築できるようになります。予期せぬ機材配置の変更や、障害発生時の迂回ルートの確保など、現場での突発的なトラブルに対して即座に対応できる環境を提供し、システムのダウンタイムを未然に防ぐという重要な課題をクリアします。

• ライブ配信技術者・映像エンジニア

  大規模な音楽フェスやスポーツ中継の1日限定の現場において、中継車からステージまでの長距離光伝送経路を構築する際にレンタルを活用します。事前の図面と異なり急遽ケーブル長が足りなくなった場合でも、手持ちのケーブル同士を即座に繋いで必要な距離を確保でき、映像が途切れるリスクを回避できるのが最大のメリットです。

• 企業の社内ネットワーク管理者

  オフィス移転やフロアレイアウトの大規模変更に伴う一時的な検証期間中、サーバールーム内の光配線を柔軟に変更する用途で利用します。新規に長い光ケーブルを何本も購入する前の事前評価としてレンタルすることで、無駄なコストを抑えつつ、通信機器間の最適な接続距離やルーティングを実機でテストできる課題を解決します。

• イベント・展示会のブース設営担当者

  数日間開催される展示会の特設ブースにおいて、デジタルサイネージや高精細ディスプレイへ映像ソースを送る際、配線を隠すための迂回ルート構築でレンタルします。直線距離では届くケーブルも、来場者の動線を避けて壁際や天井を這わせると長さが不足するという現場特有の悩みを、追加のケーブルと本製品で簡単に解消できます。

• 放送局の中継・報道スタッフ

  災害報道や突発的な記者会見など、予測不可能な環境での緊急生中継において、カメラと伝送装置間の接続を延長するためにスポットで持ち出します。現場の状況に応じて機材の配置が刻々と変わる中、手持ちの短い光ケーブルを繋ぎ合わせて即席の長距離ラインを構築でき、設営の自由度とスピードが格段に向上します。

• 大規模コンサート会場での映像スイッチャーとカメラの長距離接続

  アリーナ規模のライブ会場で、客席後方のメイン卓からステージ袖のカメラまで高解像度映像を光伝送するシーンです。LCコネクタ搭載の光ファイバーを本製品で中継し、減衰を抑えた確実なロック機構で接続を保持します。これにより、ノイズや遅延のないクリアな映像を大型スクリーンへ安定して送出できます。

• 展示会の特設ブースにおけるデジタルサイネージの配線迂回

  広大な展示会場で、バックヤードのメディアサーバーからブース正面のLEDディスプレイへ映像を送るシナリオです。来場者の動線を避けてケーブルを天井や床下へ迂回させるため、本製品で複数本の光ケーブルをジョイントします。結果として、美観を損なわず安全にプロモーション映像の連続再生を実現します。

• eスポーツ大会でのプレイヤーPCと実況席の低遅延ネットワーク構築

  競技エリアのPC群から離れた場所にある実況・配信ブースへ、大容量のゲーム画面データを光通信で送る用途です。本製品を用いてマルチモード光ケーブルを延長接続し、パケットロスを防ぎます。シビアな反応速度が求められる配信において、プレイヤーの動きと完全に同期した映像を視聴者へ届けられます。

• 仮設スタジオからの野外ロケにおける中継用伝送ラインの確保

  屋外の特設スタジオから離れたロケ現場へ、光伝送装置を介して映像・音声信号を送るシーンです。屋外用の光ケーブル同士を本製品でしっかりジョイントし、コネクタ接続部を防水テープ等で保護して運用します。これにより、悪天候下でも途切れることのない安定した生放送の番組制作が可能になります。

• データセンター内でのラック間の一時的なパッチング作業

  サーバーのメンテナンスや一時的な負荷分散のため、異なる列にあるラック間で光回線をバイパスさせる作業です。本製品を使って既存のLCパッチコード同士を接続し、即座に新しい通信経路を確立します。ダウンタイムを最小限に抑えながら、ミッションクリティカルなシステムの安定稼働と迅速な復旧作業をサポートします。

高精度ジルコニアセラミックスリーブによる極低損失伝送

一般的な安価なプラスチック製スリーブを採用した中継アダプタと比較して、本製品は高精度なジルコニアセラミック製の割スリーブを内部に搭載しています。これにより、光ファイバーのコア同士をミクロン単位の精度で正確に調心・接続することが可能となり、接続損失（挿入損失）を0.2dB以下という極めて低い数値に抑え、長距離伝送時でも信号の減衰を最小限に防ぎます。

高密度実装に対応するコンパクトなデュアル設計

他社製の大型ジョイントボックスとは異なり、本製品は標準的なSCコネクタと同じフットプリント（取付穴寸法）でLCコネクタを2芯（デュアル）接続できる省スペース設計を採用しています。1Uサイズのパッチパネルに最大で数十分の接続ポートを高密度に集約できるため、ラックスペースが限られた中継車内や仮設の配信システムラックにおいて、圧倒的な配線効率の良さを発揮します。

確実なロック感と堅牢性を両立したハウジング構造

簡易的な延長コネクタで発生しがちな「ケーブルの自重による抜け」を防ぐため、本製品はLCコネクタのラッチ機構と完全に噛み合う堅牢なハウジング構造を持っています。カチッという明確なクリック音とともにコネクタが固定され、引っ張り強度が大幅に向上します。人が行き交うイベント現場のバックヤードなど、ケーブルに不意の張力がかかりやすい過酷な環境でも、通信断絶のリスクを物理的に低減します。

必要な本数だけを短期間利用できる柔軟なレンタルパッケージ

光ケーブル中継アダプタは、現場の規模によって数十個単位で必要になることもあれば、全く使わないこともあります。本製品のレンタルでは、購入すれば1個数百円〜数千円の初期投資と保管スペースが必要なところを、必要な個数だけをケーブル等の関連機材とセットで短期間借りることができます。急な現場での「あと数メートル足りない」という事態に備え、予備として複数個を安価にレンタル・準備できるのが最大の強みです。

Q: 光ケーブル中継アダプタ(LCLC)の使用に資格や専門知識は必要ですか？
A: いいえ、特別な資格や専用の工具は一切不要です。標準的なLCコネクタを持つ光ケーブルを、アダプタの両端からカチッと音がするまで手で差し込むだけで、誰でも簡単に光回線の延長・中継が可能です。

Q: シングルモード(SM)とマルチモード(MM)のどちらの光ケーブルに対応していますか？
A: 本製品は高精度なスリーブを採用しているため、シングルモード（SM）とマルチモード（MM）の両方の光ケーブルでご使用いただけます。ただし、接続する2本のケーブルは必ず同じモードである必要があります。

Q: アダプタを使用してケーブルを延長した場合、映像の遅延や画質低下は発生しますか？
A: 光通信の性質上、アダプタによる中継で映像データの遅延や解像度の低下が発生することはありません。ただし、接続部でわずかな光減衰（挿入損失）が生じるため、機器の許容伝送距離の範囲内でご使用ください。

Q: レンタルセットには何が含まれますか？光ケーブル本体も付属しますか？
A: 本製品は中継アダプタ単体でのレンタルとなります。延長するための光ファイバーケーブル（LCコネクタ付き）はセットに含まれておりませんので、必要に応じて別途レンタルしていただくか、お手持ちのケーブルをご用意ください。

Q: 追加アクセサリなしで屋外の雨天環境や水中でそのまま使用することはできますか？
A: 本製品自体に防水機能はありません。屋外の雨天時や湿気の多い場所で使用する場合は、接続部を専用の防水防塵ボックスに収納するか、自己融着テープ等で厳重に防水処理を施す必要があります。水中での使用はできません。

Q: SCコネクタやSTコネクタの光ケーブルを接続することは可能ですか？
A: 本製品は両端ともに「LCコネクタ」専用の中継アダプタです。SCコネクタなどの異なる形状のケーブルを接続する場合は、別途「LC-SC変換アダプタ」等の変換器をご用意いただく必要があります。

Q: イベントの設営・撤収で頻繁に抜き差ししても耐久性に問題はありませんか？
A: 内部に耐摩耗性に優れた素材を使用しており、数百回以上の挿抜にも耐えられる高い耐久性を持っています。イベント現場での繰り返しの設営・撤収作業でも、安定した接続品質を長期間維持できます。

Q: 現場での利用途中に、レンタル期間を延長することは可能ですか？
A: はい、レンタル期間中のご延長は可能です。マイページから延長手続きを行っていただくことで、イベントのスケジュール変更や追加の検証作業が発生した場合でも、引き続きアダプタをご利用いただけます。

• 光ケーブル中継アダプタ(SCSC)...
  SCコネクタ同士を接続するアダプタ。設備音響や古い規格のネットワーク機器を使用するユーザー向け
• 光ケーブル中継アダプタ(LC-SC変換)...
  LCとSCの異なるコネクタを繋ぐ変換器。新旧の機材が混在するハイブリッドなシステムを構築する現場に最適
• Neutrik opticalCON DUO 中継ジョイント...
  ノイトリック製の堅牢な光カメラケーブル専用ジョイント。過酷な屋外ロケや放送局のプロフェッショナル向け
• カナレ 光カメラケーブル 延長コネクタ...
  SMPTE規格の電源重畳型光カメラケーブルを延長。電源供給も同時に行いたい大規模な中継車運用のエンジニア向け
• 光ファイバーパッチパネル(1Uサイズ)...
  多数の光ケーブルをラック内で一括して中継・管理。データセンターや常設スタジオのインフラ管理者向け

配信エンジニア (30代 男性) 現場の救世主だが防塵対策は必須 : 評価 ★★★★☆ 4.0

ネットワーク管理者 (40代 男性) 精度は高いがケーブルの取り回しに注意 : 評価 ★★★★★ 5.0

イベント設営ディレクター (20代 女性) 接続は簡単だが防水性はない : 評価 ★★★☆☆ 3.5

必須アクセサリ

• 光ファイバーケーブル LC-LC 50m...
  延長元・延長先として不可欠なマルチモードまたはシングルモードの光ケーブル
• 光コネクタクリーナー...
  接続前の端子清掃に必須、通信エラーの原因となる目に見えない汚れを除去

用途別のおすすめ

• 光ファイバー 防水コネクタカバー...
  屋外イベントや悪天候下での使用時に、接続部を水や砂埃から保護するために追加
• Blackmagic Design ATEM Camera Converter
  光ケーブルを使用してSDI/HDMIカメラ映像を長距離伝送する際の終端装置として

代替・類似製品

• 光ケーブル中継アダプタ(SCSC)...
  使用するケーブルがLCではなくSCコネクタの場合に選択する別規格のジョイント

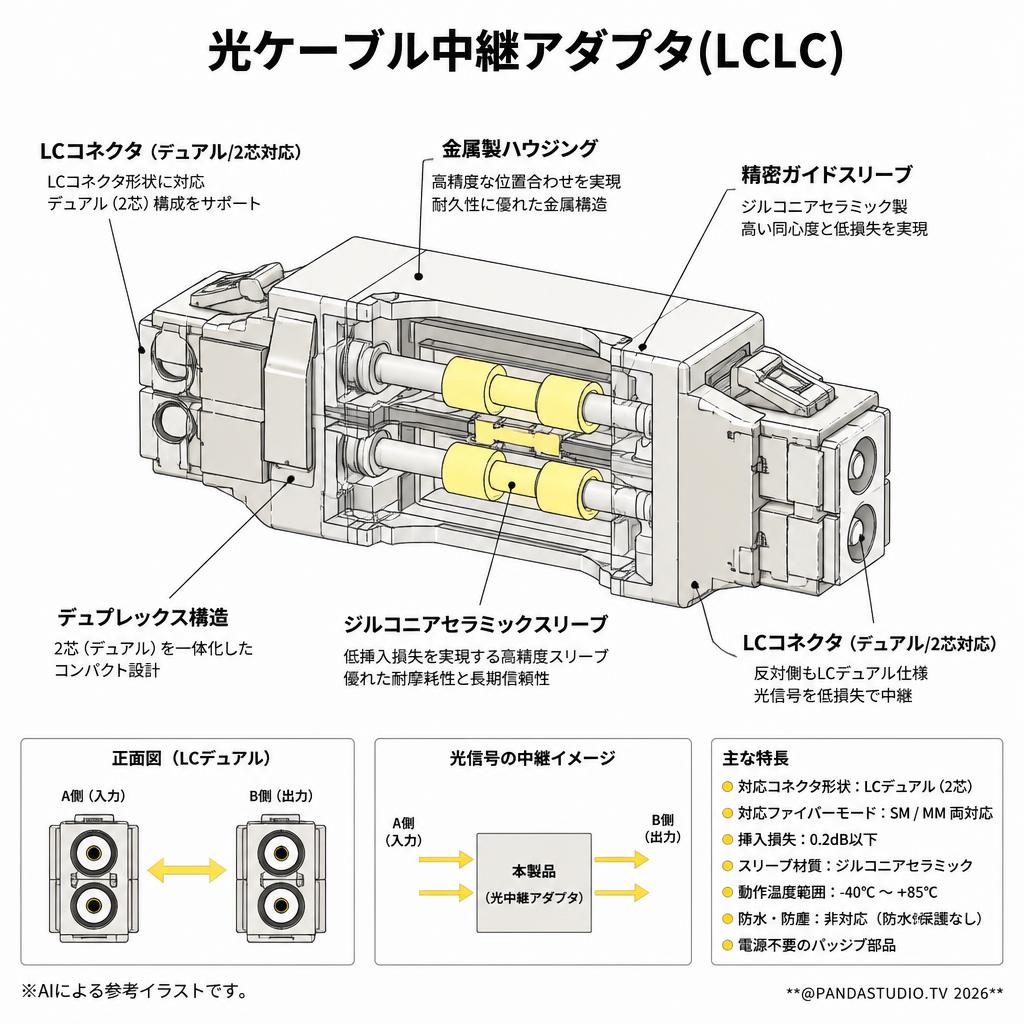

対応コネクタ形状: LCコネクタ（デュアル/2芯対応）

対応ファイバーモード: シングルモード(SM) / マルチモード(MM) 両対応

スリーブ材質: ジルコニアセラミック

挿入損失 (Insertion Loss): 0.2dB以下

反射減衰量 (Return Loss): 要確認

防水・防塵性能 (Waterproof rating): 非対応（防水保護なし）

画像センサー / レンズ (Image sensor / Lens): 該当なし（光ケーブル中継用受動部品のため）

動画・写真解像度 (Video / Photo resolution): 該当なし（伝送機器の仕様に依存）

バッテリー・充電時間 (Battery capacity & runtime): 該当なし（電源不要のパッシブ機器）

ストレージ (Storage): 該当なし

通信接続 (Connectivity): 光ファイバー物理接続のみ（Wi-Fi/Bluetooth等非搭載）

寸法・重量 (Dimensions & weight): 要確認（一般的なLCデュアルアダプタサイズに準拠）

動作温度範囲 (Operating temperature range): -40℃ ～ +85℃
