長距離・大容量伝送の壁を越えるソリューションとは？

「Blackmagic Design Mini Converter Optical Fiber＋光ケーブル 2芯 30m＋BNCケーブル10m 【12G-SDI対応】セット」は、プロフェッショナルな映像制作現場における深刻な課題、すなわち「高解像度映像の長距離伝送」を解決するために構築された機材パッケージです。4Kや8Kといった映像フォーマットが標準化される中、データ量は飛躍的に増加しています。しかし、従来の同軸ケーブルでは物理的な減衰が避けられず、特に高帯域幅を要求される環境下では数十メートルの配線すら困難になるケースがあります。本製品は、電気信号であるSDIを光信号へと変換し、減衰の極めて少ない光ファイバーネットワークを介して映像を伝送することで、距離の壁を無効化するコアテクノロジーを提供します。

なぜ光ファイバーへの変換が必要とされるのか？

映像信号のベースバンド伝送において、同軸ケーブルは長年業界標準として機能してきました。しかし、帯域幅が12Gbpsに達する次世代フォーマットにおいては、高周波信号の減衰が著しく、一般的なBNCケーブルでは安定した伝送距離が著しく制限されます。この物理的なボトルネックを打破するのが光ファイバー技術です。光ファイバーは電磁干渉（EMI）の影響を一切受けず、スタジアムや大規模ホールなど、無数の電源ケーブルや照明機材が交差する過酷なノイズ環境下でも、信号の純度を保ったまま長距離を駆け抜けます。本製品は、この光伝送の恩恵を最もシンプルな形で現場に導入するための架け橋となります。

映像制作現場のインフラを支える設計思想

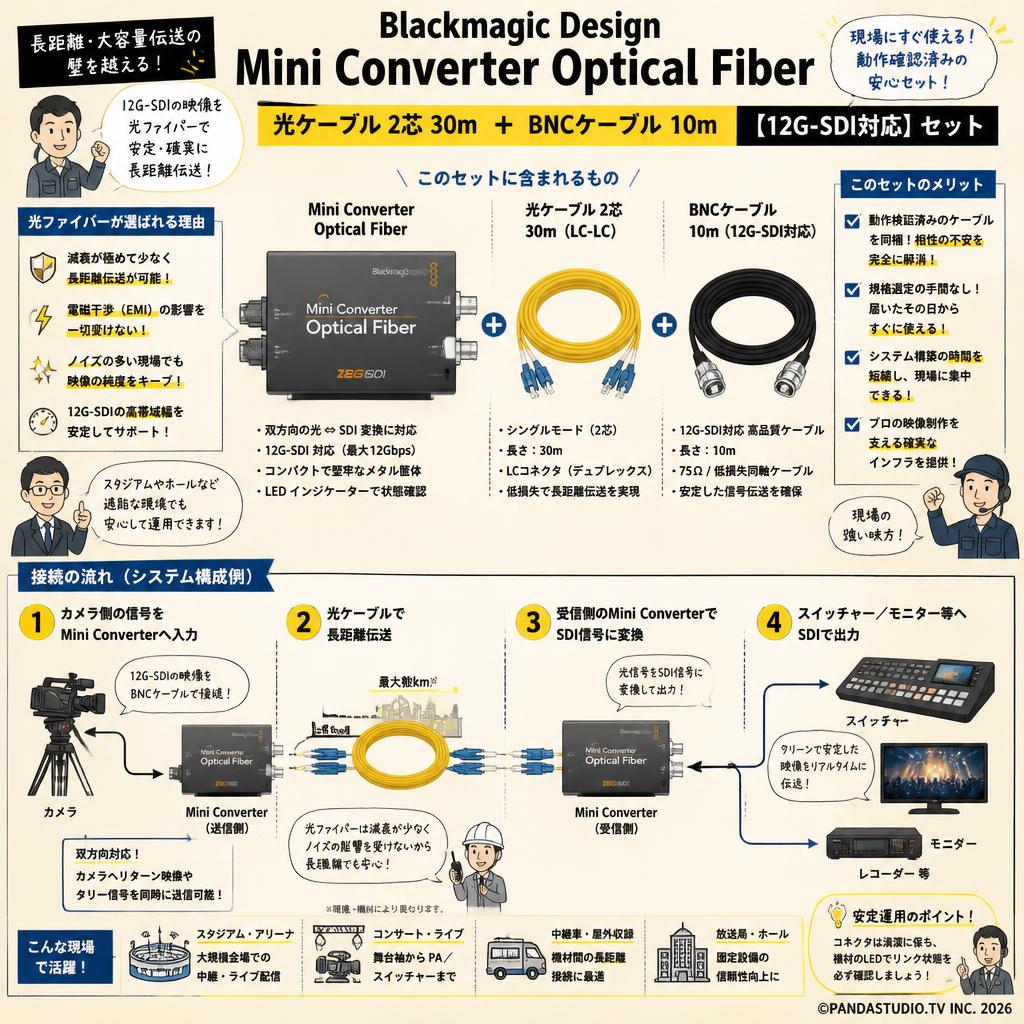

Blackmagic Design社は、複雑化する放送インフラをいかにシンプルかつ堅牢に保つかという哲学のもと、数多くのコンバーター製品を世に送り出してきました。本機はその系譜を受け継ぎ、単一のコンパクトな筐体内で双方向の信号変換を同時に処理する能力を備えています。これは単なる一方向の延長器ではなく、カメラからの映像信号をスイッチャーへ送りつつ、同時にスイッチャーからのリターンビデオやタリー信号をカメラ側へ送り返すといった、プロの現場で必須となる双方向コミュニケーションを可能にするアーキテクチャを意味します。システムの中心に配置されることで、シグナルフロー全体の柔軟性が劇的に向上します。

ケーブル類がワンパッケージ化されたことの意義

光ファイバー伝送を導入する際、現場のエンジニアを最も悩ませるのが「規格の適合性」と「コネクタの相性」です。シングルモードかマルチモードか、LCコネクタの研磨面は適合しているかなど、微細な仕様の不一致が致命的なブラックアウトを引き起こします。本製品は、コンバーター本体に加えて、完全に動作検証された30mの光ケーブルと10mの12G-SDI対応BNCケーブルをセットにすることで、この不確実性を完全に排除しています。ユーザーは個別のパーツ選定に時間を奪われることなく、現場に到着した瞬間から確実な接続を確立し、本来のクリエイティブな業務やシステム構築にリソースを集中させることができます。

プロフェッショナルな現場に求められる運用確実性

ライブ配信や放送中継において、映像が途切れることは絶対に許されません。本製品のフロントパネルには、ビデオ信号の入力状態や光ファイバーのリンク状況を一目で確認できるLEDインジケーターが配置されており、トラブルシューティングを迅速化する設計がなされています。また、内部回路は低遅延で設計されており、リップシンクのズレやスイッチングのタイミングに影響を与えることなく、リアルタイムの映像処理を支えます。このコンバーターセットは、単なるケーブルの延長手段を超え、ミスの許されないミッションクリティカルな現場において、映像技術者が安心してシステムを預けることができる強固なインフラストラクチャとして機能します。

• 大規模ライブ配信のシステムエンジニア

  アリーナや大型ホールでの音楽ライブ配信において、ステージ袖のカメラ群から客席後方のベースステーションまで映像を引く必要があります。同軸ケーブルでは4K信号が減衰してしまう距離でも、本レンタルセットの光変換を用いれば、ノイズレスで安定した長距離伝送が即座に構築でき、本番中の信号ロスの不安を解消します。

• 放送局の中継車・屋外ロケクルー

  ゴルフやマラソンなどの広大な屋外スポーツ会場で、特設の有線カメラを一時的に設営するシナリオに最適です。数日間のイベントのために高価な光伝送機材一式を購入するのは非効率ですが、ケーブルまでセットになった本製品をレンタルすることで、電源を入れるだけで即座に長距離の双方向通信環境を構築できます。

• 企業内映像制作部門のテクニカルディレクター

  幕張メッセなどの大型展示会場で、自社ブースの複数箇所からメインステージのLEDビジョンへ高画質映像を集約するプロジェクトを担当する方に適しています。太く重い同軸ケーブルの取り回しに苦労する現場でも、細く軽量な光ケーブルを使用することで配線作業の負担が激減し、設営撤収の時間を大幅に短縮できます。

• 劇場・舞台公演の収録ビデオグラファー

  演劇やクラシックコンサートの収録において、客席の美観を損なわず、かつ観客の動線を妨げない安全なケーブル配線が求められる現場に合致。黒くて細い30mの光ケーブルがセットになっているため、目立たせずに壁際や天井を這わせることができ、映像品質を妥協することなく安全基準の厳しい劇場での配線課題を解決します。

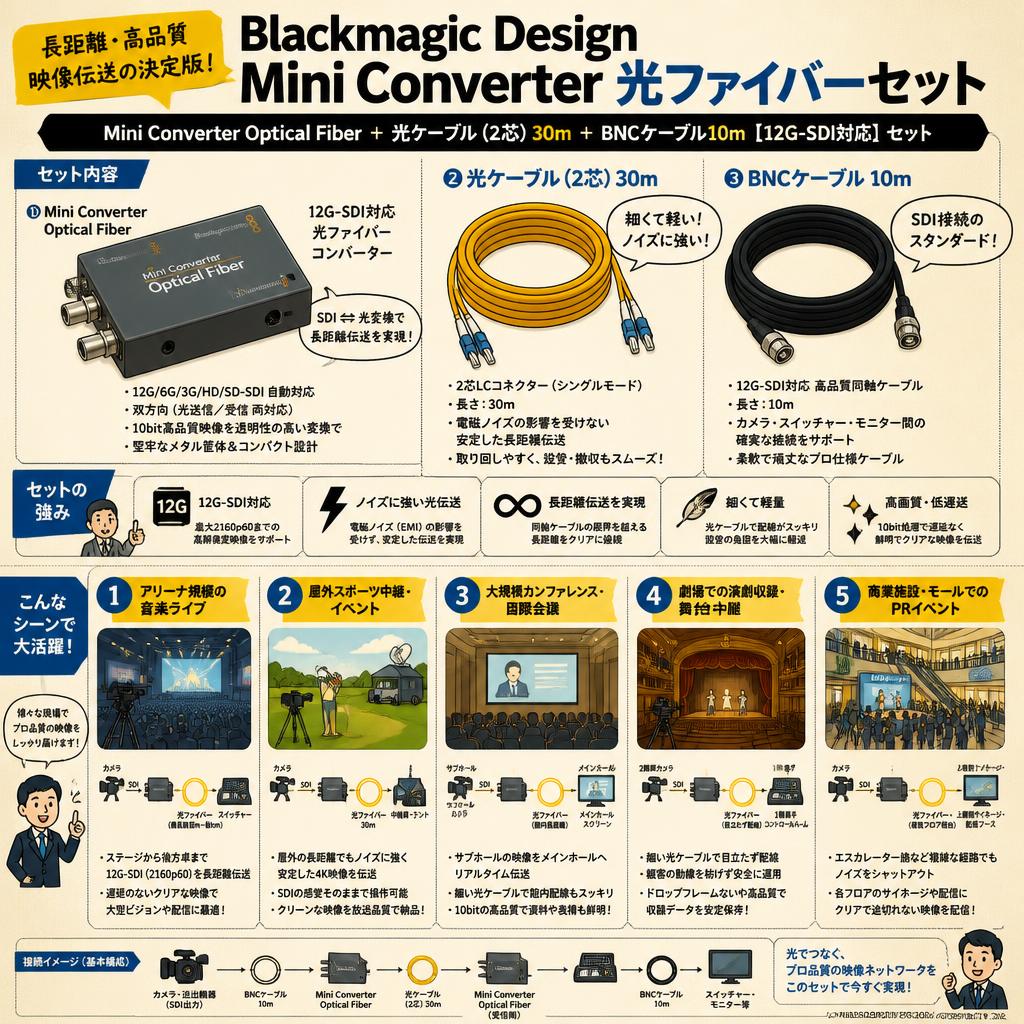

• アリーナ規模の音楽ライブでステージ映像を後方卓へ伝送するのに最適なセット

  数万人が収容されるアリーナにおいて、ステージ上のカメラから客席最後方のスイッチャーまで12G-SDI（2160p60）の高品質な映像を届けるシーン。同軸ケーブルの限界距離を超えるため、本機で光信号に変換して伝送します。遅延のないクリアな映像がスイッチャーに届き、大型ビジョンへの出力やライブ配信用のマスター映像として使用されます。

• 広大な屋外スポーツ会場で特設カメラを運用する際におすすめの延長機材

  ゴルフのティーグラウンドから中継テントまでなど、屋外の長距離間で映像をやり取りするシーン。付属の30m光ケーブルを活用し、電磁ノイズの影響を受けやすい屋外環境でも安定した伝送を実現します。カメラマンはSDI接続の感覚のまま操作でき、中継車にはノイズのないクリーンな4K映像が納品され、放送波に乗せられます。

• 大規模な企業カンファレンスで複数ホールの映像を集約するためのソリューション

  国際会議場などで、サブホールの講演映像をメインホールのスクリーンにリアルタイムで映し出すシーン。長距離の引き回しが必要な館内配線において、細く取り回しの良い光ケーブルが威力を発揮します。10-bitの高品質な信号処理により、プレゼン資料の細かい文字や登壇者の表情も劣化することなく、参加者に鮮明に届けられます。

• 劇場での演劇収録において観客の邪魔にならない配線を実現する構成

  歴史ある劇場での舞台収録において、2階席の固定カメラから1階裏手のコントロールルームまで映像を引くシーン。太い同軸ケーブルではドアの隙間や通路を塞いでしまいますが、付属の光ファイバーケーブルの細さを活かして目立たず安全に配線します。収録用SSDにはドロップフレームのない安定した高解像度データが保存されます。

• 複数フロアをまたぐ商業施設でのPRイベントで安定中継を実現する機材

  ショッピングモールの1階広場で行われるイベントを、上層階の特設ブースや館内サイネージへ同時配信するシーン。エスカレーター脇などの複雑な経路を這わせる際、EMI（電磁波干渉）耐性の高い光ケーブルを使用することで、館内の無数の電気機器からのノイズをシャットアウト。クリアで途切れのないプロモーション映像が各フロアに配信されます。

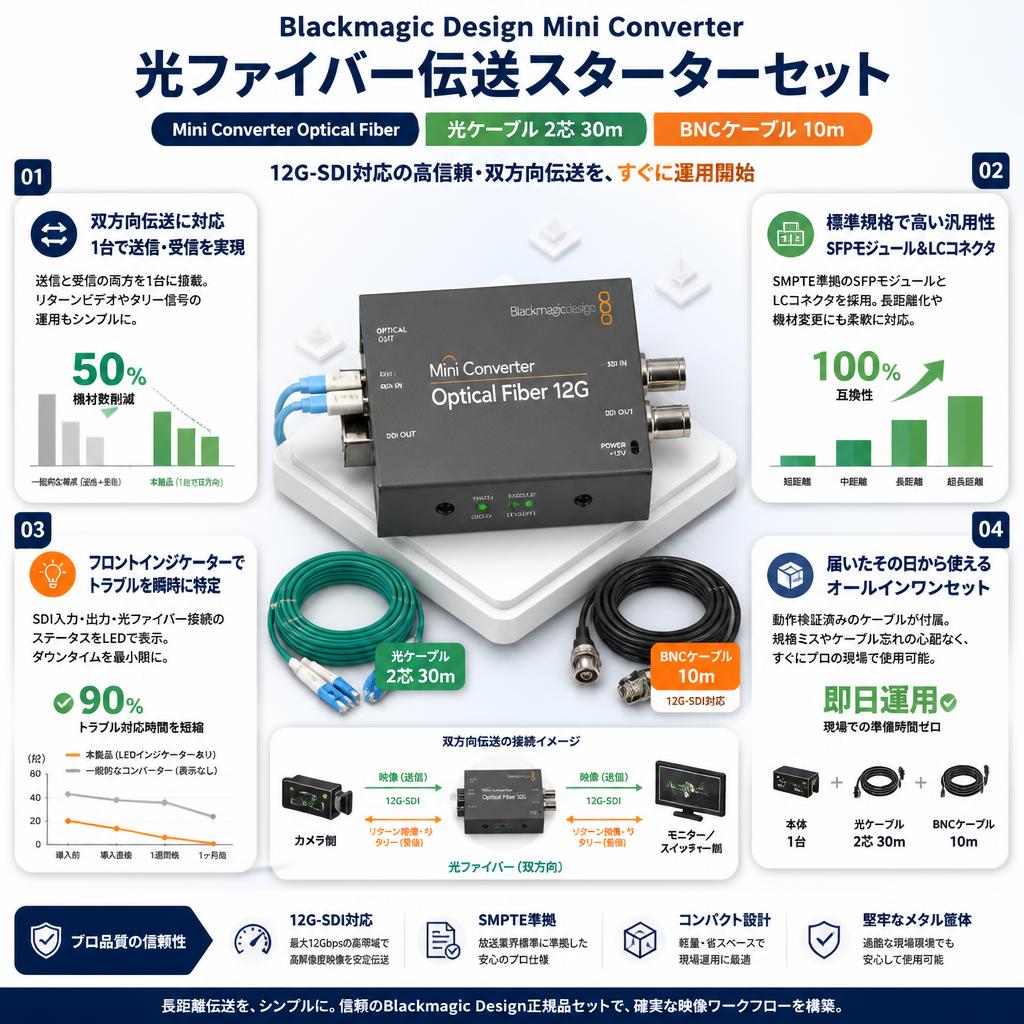

• 双方向伝送に対応する単一ユニットの圧倒的利便性

  AJA FiDO-T-12Gなどの単方向トランスミッターとは異なり、本製品は1台のコンパクトな筐体内に光ファイバーの送信器と受信器を両方搭載しています。これにより、カメラからの映像を送りながら、同時にリターンビデオやタリー信号を受け取ることが可能となり、複雑な双方向システムを半分の機材数で構築できる技術的優位性を持っています。

• 標準規格SFPモジュールとLCコネクタによる高い汎用性

  独自規格のケーブルを要求する一部の伝送システムと違い、本製品は通信業界標準のSMPTE準拠SFPモジュールとLCコネクタを採用しています。これにより、万が一現場でより長距離の伝送が必要になった場合でも、汎用のシングルモード光ファイバーケーブルを調達して即座にシステムを拡張できるという、インフラとしての柔軟性を備えています。

• トラブルシューティングを加速するフロントインジケーター

  映像現場において原因不明のブラックアウトは致命的です。本機はフロントパネルにSDI入力および光ファイバー接続のステータスを示す専用LEDを搭載しています。競合他社のシンプルなコンバーターと比較して、信号がどこで途切れているのか（SDI側か光側か）を視覚的かつ瞬時に特定でき、ダウンタイムを最小限に抑える設計がなされています。

• 現場ですぐに使えるケーブル類が全て揃ったレンタル特化パッケージ

  長距離伝送システムをスポットで利用する際、本体だけをレンタルして光ケーブルの規格を間違えたり、SDIケーブルを買い忘れたりするミスが頻発します。本製品は、動作検証済みの30m光ケーブルと10mの12G-SDI対応BNCケーブルが最初からバンドルされているため、追加投資や相性確認の時間を一切かけずに、届いたその日から確実な運用が可能です。

Q: 12G-SDI信号を光ファイバーで伝送する場合、映像に遅延は発生しますか？
A: 本コンバーターにおける電気信号から光信号への変換処理はハードウェアレベルで極めて高速に行われるため、映像の遅延は数ライン（マイクロ秒単位）と実質ゼロに等しく、リップシンクやライブスイッチングに影響を与えることはありません。

Q: レンタルセットには何が含まれますか？電源アダプターは別途必要ですか？
A: コンバーター本体に加え、30mの光ファイバーケーブル（2芯 LC-LC）、10mの12G-SDI対応BNCケーブル、および本体駆動用の専用電源アダプターが含まれています。到着後、追加アクセサリなしですぐにご利用いただける完全なセットです。

Q: 付属の30m光ケーブルより長い距離を伝送したい場合、どうすればよいですか？
A: 本機は標準的なLCコネクタのシングルモード光ファイバーに対応しています。30mを超える伝送が必要な場合は、別途より長い汎用のシングルモード光ケーブル（LC-LC）をご用意いただくか、長距離ケーブルの追加レンタルをご検討ください。

Q: AJAのFiDOシリーズと比較して、このコンバーターはどう違いますか？
A: AJA FiDOシリーズの多くが送信専用（T）または受信専用（R）に分かれているのに対し、本機は1台で送受信の両方を行える双方向仕様（トランシーバー）である点が最大の技術的違いです。リターン映像が必要なシステム構築に有利です。

Q: 屋外の雨天環境や水中でそのまま使用することは可能ですか？
A: 本製品および付属のケーブル類は防水仕様ではありません。屋外で使用する際は、必ずテント内や防水ボックス内に設置し、雨水や結露から完全に保護できる環境で運用してください。

Q: 光ケーブルの取り扱いや敷設において特に注意すべき点はありますか？
A: 光ファイバーケーブルは同軸ケーブルと異なり、急角度で曲げたり重いものを乗せたりすると内部のガラス繊維が折れて深刻な断線を引き起こします。敷設時は極端な折り曲げを避け、余裕を持ったカーブを描くように配線してください。

Q: 12G-SDI以外のフォーマット（3G-SDIやHD-SDI）の機材にも対応していますか？
A: はい、対応しています。入力されたSDI信号のフォーマット（SD、HD、3G、6G、12G-SDI）を自動的に検出し、設定変更なしでシームレスに光信号へ変換・伝送することが可能です。

Q: 現場での設営中にケーブルの断線が疑われる場合、利用途中でレンタル期間を延長できますか？
A: レンタル期間の延長は、他のお客様の予約が入っていない場合に限り可能です。トラブル発生時は速やかにサポートまでご連絡ください。代替品の発送等、現場の状況に応じたサポートをご案内いたします。

• AJA FiDO-TR-12G
  より堅牢な金属筐体とロック機構付き電源を備え、過酷な放送現場の基準を求めるプロフェッショナル向け
• Blackmagic Design Teranex Mini Optical to HDMI 12G...
  光信号から直接HDMIへ変換できるため、長距離伝送先で大型民生用テレビやプロジェクターに出力したいユーザーに最適
• Blackmagic Design Camera Fiber Converter
  カメラ背面に直接マウントし、映像だけでなく電源やトークバックも1本のケーブルで送りたい本格的なスタジオ運用向け
• AJA FiDO-T-12G...
  送信機能のみに特化したシンプルな単方向モデルで、リターン映像が不要な監視カメラや一方通行の伝送用途に適している
• AJA FiDO-R-12G...
  受信機能のみに特化したモデルで、すでに光ファイバーで送出されている信号を遠隔地でSDIに戻すだけのシンプルな要件に合致

ライブ配信エンジニア (30代 男性) 4K伝送の安定性は抜群だがケーブルの取り扱いには気を使う : 評価 ★★★★☆ 4.0

アリーナでのライブ配信業務のためにレンタルしました。12G-SDIの信号を同軸で長距離引くのは不安でしたが、この光コンバーターのおかげで約30m離れたスイッチャーまで全く遅延やドロップなく4K映像を送れました。ただ、光ケーブルは同軸のように雑に扱うと断線するリスクがあるため、撤収時の巻き取りにはスタッフ間でかなり神経を使いました。セットにBNCケーブルも含まれているのは非常に親切です。

放送局技術スタッフ (40代 男性) オールインワンのセットが現場の準備時間を大幅に短縮 : 評価 ★★★★★ 5.0

特設スタジオの配線用として使用。普段は本体とケーブルを別々に手配して相性問題に悩まされることがありましたが、このセットは検証済みのケーブルが全て揃っているため、現場に到着して電源を入れるだけでリンクが確立しました。フロントのLEDインジケーターで信号のステータスがすぐに分かるのも、トラブルシューティングの観点から非常に優秀です。屋外使用時の防水性がない点だけは運用でカバーする必要があります。

映像制作ディレクター (50代 男性) 機器のコンパクトさは素晴らしいが長時間の運用時の発熱に注意 : 評価 ★★★★☆ 4.0

企業カンファレンスの複数会場をつなぐ中継システムに組み込みました。双方向伝送ができるのに手のひらサイズというコンパクトさは、機材スペースが限られた現場で大いに助かりました。画質劣化も全くありません。ただし、丸一日の連続運用では筐体がかなり熱を持つため、密閉されたラック内ではなく、ある程度風通しの良い場所に設置するよう工夫が必要です。全体的なパフォーマンスには満足しています。

必須アクセサリ

• ドラム付き光ファイバーケーブル 100m...
  付属の30mでは届かない大規模会場において、より長距離の伝送が必要な場合に追加
• BNCケーブル 12G-SDI対応 20m
  コンバーターからカメラやスイッチャーまでのSDI接続距離をさらに延長したい場合に併用

用途別のおすすめ

• Blackmagic Web Presenter 4K...
  光伝送で受け取った高品質な4K映像を、そのままYouTubeや配信サーバーへ直接エンコードして送出したい場合に
• ATEM 1 M/E Constellation HD...
  長距離伝送されてきた複数のカメラ映像を、遅延なくシームレスにスイッチングして番組を制作するシステムの中核として

代替・類似製品

• AJA FiDO-TR-12G
  放送局基準のより高い耐久性と、不意の抜けを防止するロック式電源コネクタを求める過酷な現場向けの上位機

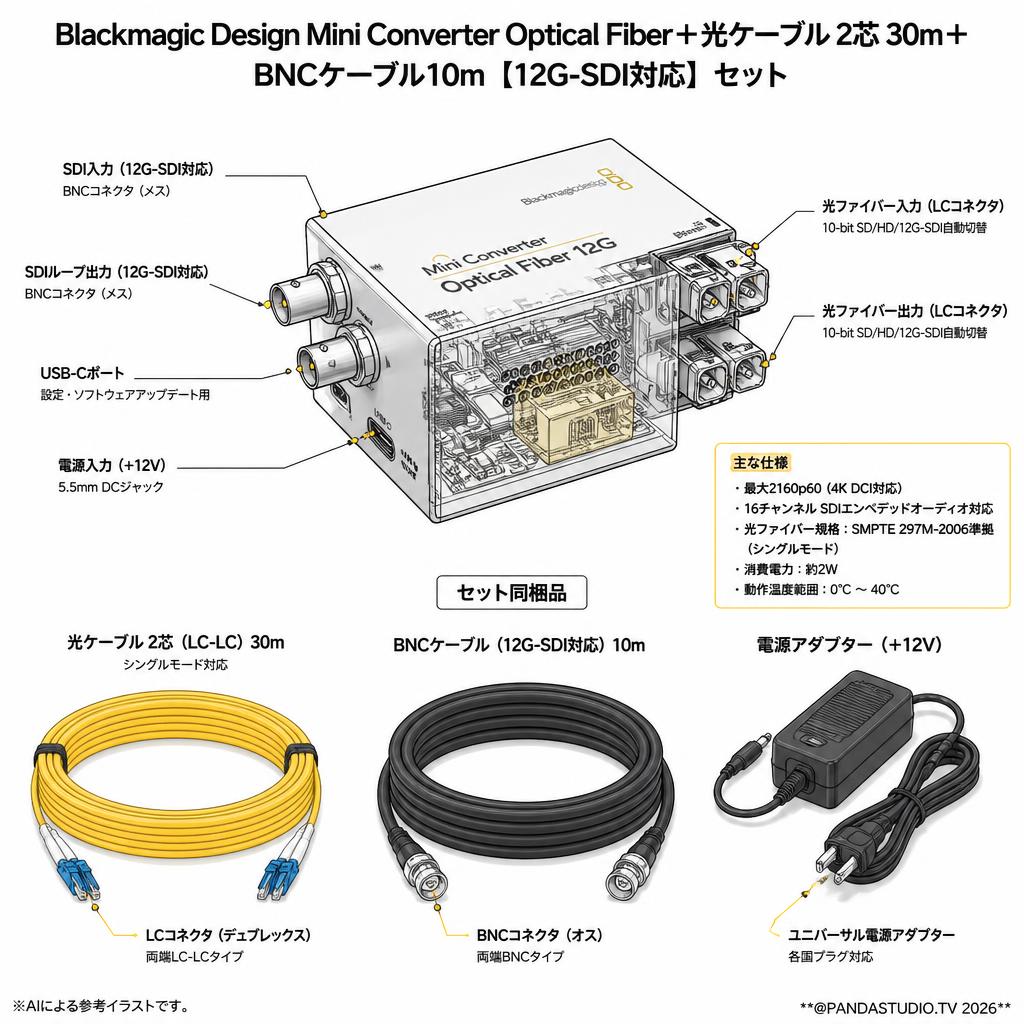

• SDIビデオ入力: 1系統（12G-SDI、SD/HD/2K/4K自動切替）
• SDIビデオ出力: 1系統（12G-SDIループ出力）
• 光ファイバービデオ入力: 1系統（10-bit SD/HD/12G-SDI自動切替、LCコネクタ）
• 光ファイバービデオ出力: 1系統（10-bit SD/HD/12G-SDI自動切替、LCコネクタ）
• 対応映像フォーマット: 最大2160p60（4K DCIを含む）
• オーディオサポート: 16チャンネル（SDIエンベデッドオーディオ対応）
• 光ファイバー規格: SMPTE 297M-2006準拠（シングルモード）
• インターフェース: USB-C（ソフトウェアアップデートおよび設定用）
• 電源・消費電力: +12Vユニバーサル電源付属、消費電力 約2W
• 動作温度範囲: 0°C 〜 40°C
• 寸法・重量: 要確認（メーカー公称値に基づく）
• セット同梱品: コンバーター本体、光ケーブル 2芯（LC-LC）30m、BNCケーブル（12G-SDI対応）10m、電源アダプター
