プロフェッショナルな現場の長距離伝送を支える基盤技術

「Blackmagic Design Mini Converter Optical Fiber＋光ケーブル 2芯 50m＋BNCケーブル10m 【12G-SDI対応】セット」は、高解像度の映像信号を劣化なく長距離伝送するためのプロフェッショナル向けソリューションです。映像制作の現場では、カメラとスイッチャー、あるいはコントロールルームとの距離が離れることが頻繁に発生します。従来の銅線ケーブルでは信号の減衰が避けられない距離であっても、光ファイバー技術を用いることで、電気的ノイズの影響を受けずに安定した映像伝送を実現します。本製品は、そうした過酷な伝送条件をクリアするために設計されたコンバーターとケーブルのパッケージであり、インフラの根幹を支えます。

映像業界における光ファイバー伝送の重要性と位置づけ

放送局や大規模なライブイベントの現場では、機材間の距離が数十メートルから数百メートルに及ぶことが一般的です。このような環境において、映像信号を確実に届けることはプロジェクトの成功に直結します。本製品に採用されている光ファイバーコンバーターは、長年にわたり放送業界で培われてきたBlackmagic Design社の信号処理技術をベースにしています。単なる変換器ではなく、現場のインフラストラクチャーとして機能する堅牢性と信頼性を備えており、現代の映像制作において不可欠な役割を担っています。

双方向通信を可能にするアーキテクチャの利点

この製品の設計思想のもう一つの特徴は、映像信号の双方向伝送を想定したアーキテクチャにあります。カメラからの映像出力をコントロールルームに送るだけでなく、同時にリターンビデオやタリー信号、カメラコントロールのデータを送り返すことが求められる現場において、光ファイバーの多重伝送能力が活かされます。これにより、現場の配線をシンプルに保ちながら、複雑なシステム構築が可能となり、オペレーターの負担軽減とシステムの安定性向上に大きく寄与します。

現場の即応性を高めるセットパッケージの意義

映像制作の現場では、必要な機材がすべて揃って初めてシステムが稼働します。コンバーター単体を用意しても、適切な仕様の光ファイバーが欠けていれば伝送は成立しません。本製品は、信号変換を担うコアデバイスと、それらを接続するための専用ケーブルがあらかじめパッケージ化されている点で、システム構築のプロセスを大幅に効率化します。機材選定の段階での不確実性を排除し、現場での迅速なセットアップを可能にする実践的なアプローチが色濃く反映されています。

高度化する映像フォーマットへの適応力

映像の解像度やフレームレートが向上するにつれて、伝送経路に求められるデータ帯域も飛躍的に増大しています。この製品は、次世代の映像フォーマットにも対応可能な余裕を持った設計がなされており、高精細な映像を遅延やコマ落ちなく伝送する能力を備えています。プロフェッショナルの要求に応える高いパフォーマンスと、将来的なシステムのアップグレードにも対応できる柔軟性が、この製品の技術的なアイデンティティを形成しており、長く現場で信頼される理由となっています。

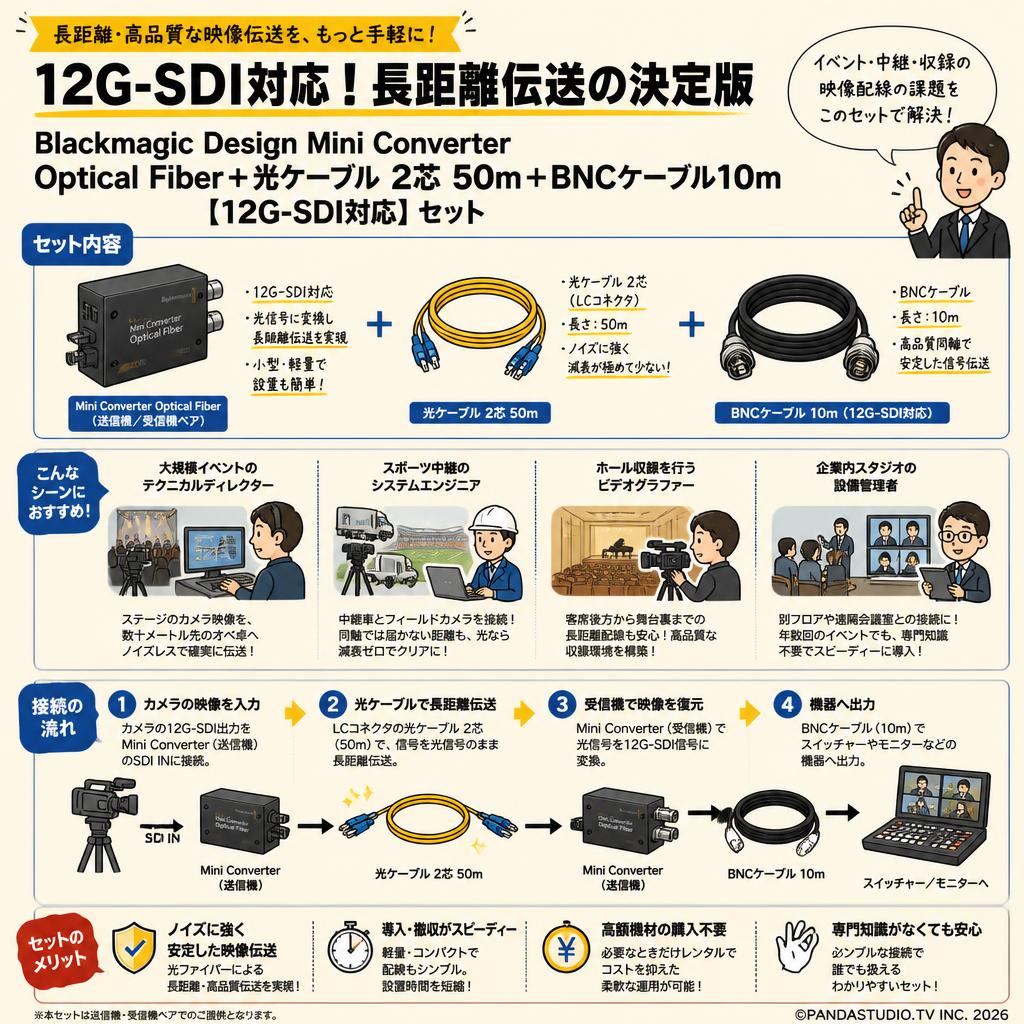

• 大規模イベントのテクニカルディレクター

  大規模な音楽フェスや展示会で、ステージ上のカメラから数十メートル離れたオペレーション卓へ映像を送るプロフェッショナルです。イベントごとのスポット利用として本レンタルセットを活用し、高価な光ケーブルを自社保有するコストを抑えつつ、ノイズレスで確実な映像伝送という課題を解決します。

• スポーツ中継のシステムエンジニア

  スタジアムやアリーナの広大な敷地内で、中継車とフィールドカメラを接続するシステム構築を担当するエンジニアです。シーズン中の特定試合での追加カメラ回線としてレンタルを利用し、既存の同軸ケーブルでは届かない距離の配線問題を、光ファイバーの減衰のなさによってクリアします。

• ホール収録を行うビデオグラファー

  コンサートホールや劇場での発表会収録において、客席後方から舞台裏のスイッチャーまで長距離配線を行う映像クリエイターです。単発の収録案件において本製品をレンタルすることで、ケーブルの引き回しによる信号劣化の不安を解消し、安定した高品質な収録環境を構築します。

• 企業内スタジオの設備管理者

  社内イベントや全社会議の配信のために、一時的に別フロアや遠隔会議室とスタジオを繋ぐ必要がある設備担当者です。年数回の全社イベント時にセットアップ一式をレンタルし、専門的なモジュール選定の知識がなくても即座に長距離伝送システムを組めるという利便性を享受します。

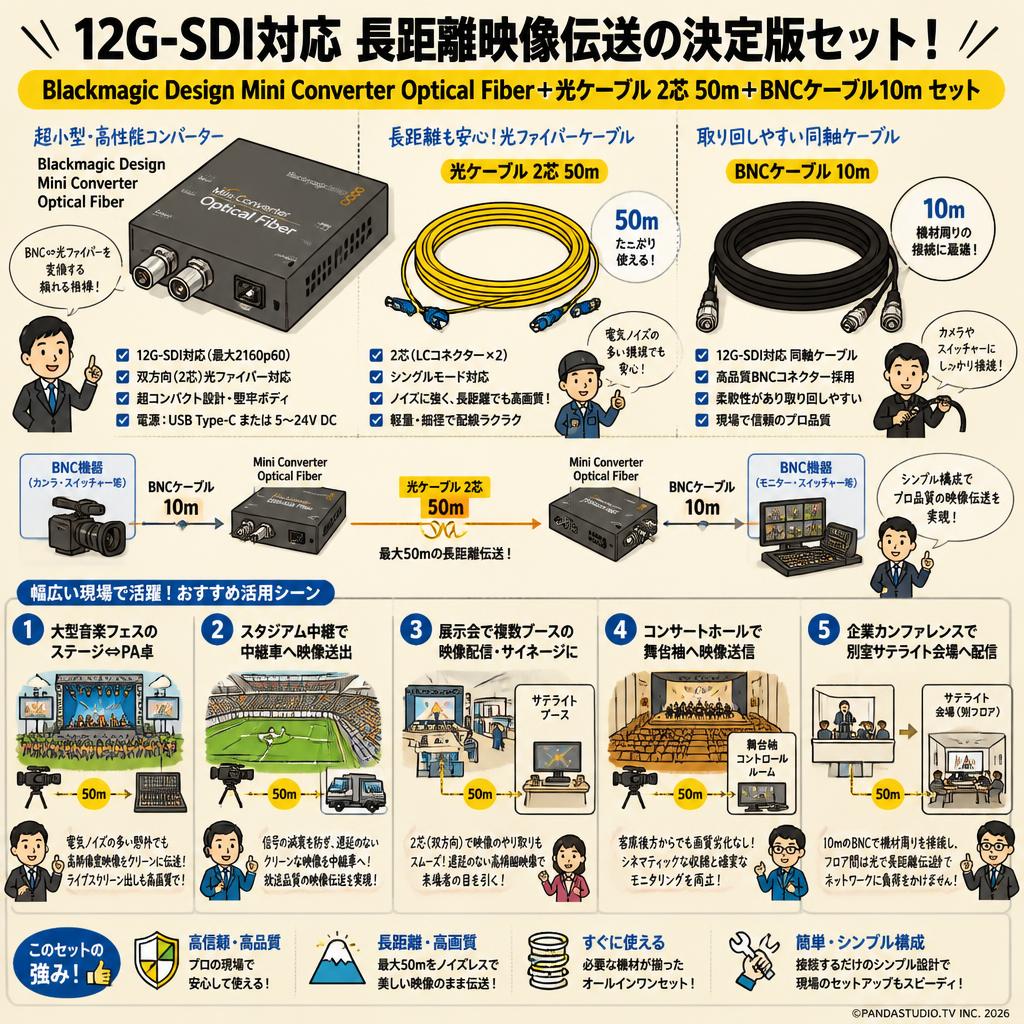

• 大型音楽フェスでステージとPA卓を繋ぐ長距離伝送に最適なセット

  野外の大型音楽フェスにおいて、ステージ上のカメラ映像を50m離れたFOH（フロント・オブ・ハウス）のスイッチャーへ送るシーン。広帯域を活かして高解像度映像を光ファイバーで伝送し、電気ノイズの多い環境下でもクライアント向けの高画質なライブスクリーン出しを実現します。

• スタジアムでのスポーツ中継で中継車へ映像を送るのにおすすめの構成

  サッカースタジアムのピッチレベルに配置したカメラから、スタジアム外に駐車した中継車まで長距離配線を行うシーン。BNCケーブルと光ファイバーを変換して長距離を這わせることで、信号の減衰を防ぎ、放送波に乗せるための遅延のないクリーンな映像出力を確保します。

• 大規模な展示会会場で複数ブースを跨ぐ映像配信に役立つ機材

  幕張メッセなどの広大な展示会場で、メインステージの映像を50m離れたサテライトブースのモニターへ分配するシーン。光ケーブル2芯仕様を活かして双方向の信号のやり取りを設定し、来場者の目を引く遅延のない高精細なプロモーション映像のサイネージ表示を可能にします。

• コンサートホールの客席後方から舞台袖へ映像を送るための確実な選択

  クラシックコンサートの収録で、客席最後列に設置した固定カメラから、舞台袖の仮設コントロールルームへ映像を送るシーン。付属の50m光ケーブルを客席の壁沿いに這わせることで、長距離でも画質劣化のないシネマティックな記録映像の収録と確実なモニタリングを実現します。

• 企業の大規模カンファレンスで別室のサテライト会場と繋ぐのに便利な一式

  ホテルの大宴会場で開催される企業カンファレンスにおいて、メイン会場の様子を別フロアのサテライト会場へ配信するシーン。10mのBNCケーブルでカメラ周辺の取り回しを行い、フロア間は50mの光ファイバーで繋ぐことで、社内ネットワークに負荷をかけずに高品質な映像共有を行います。

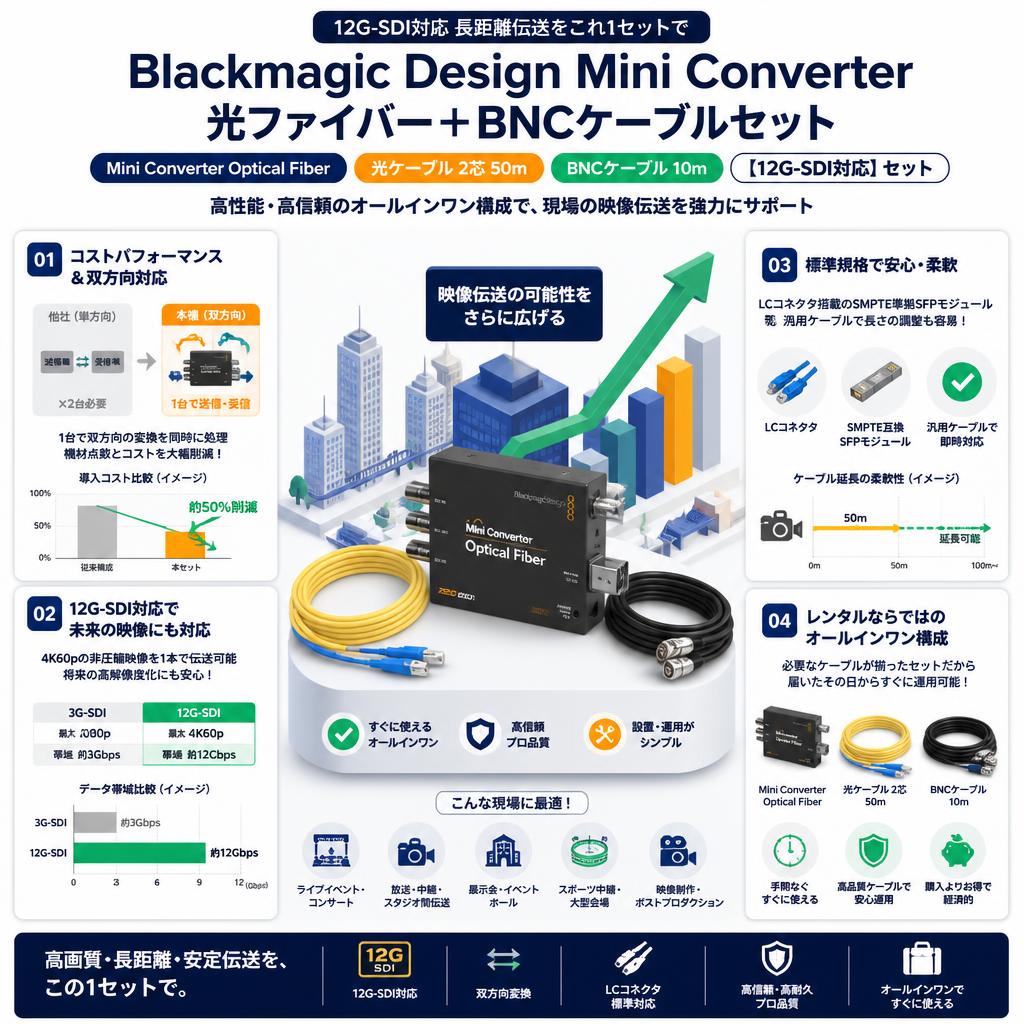

• AJA FiDOシリーズと比較したコストパフォーマンスと双方向性

  他社の定番モデルであるAJA FiDOシリーズが単方向の送信・受信で別々のモジュールを必要とすることが多いのに対し、本機は1台で双方向の変換（SDIから光、光からSDI）を同時に処理できる設計です。これにより、カメラ映像の送信とリターン映像の受信を1セットで完結でき、機材の点数とコストを大幅に削減できます。

• 12G-SDI対応による圧倒的なデータ帯域の確保

  従来の3G-SDI対応コンバーターがフルHD（1080p）までの伝送に限られるのに対し、本製品は12G-SDI規格に対応しています。これにより、4K60pの非圧縮映像を1本のケーブルで伝送可能であり、将来的な高解像度化プロジェクトにもそのまま対応できるスペックを誇ります。

• 標準的なLCコネクタとSMPTE互換の光モジュール採用

  専用の独自規格ではなく、業界標準のLCコネクタを備えたSMPTE準拠の光ファイバーSFPモジュールを採用しています。これにより、万が一現場でケーブルの長さが足りなくなった場合でも、汎用のシングルモード光ファイバーケーブルを容易に調達・追加でき、現場でのトラブルシューティングが容易です。

• レンタルならではの「すぐに使える」オールインワン構成

  コンバーター本体に加え、高価でデリケートな50mの2芯光ケーブルと、取り回しに便利な10mのBNCケーブルがあらかじめセットになっています。個別に規格を合わせて購入・手配する手間が省け、届いたその日から長距離伝送のシステムを構築できるため、短期のイベント現場に最適です。

Q: 機器の接続や設定に特別な専門知識や資格は必要ですか？
A: 資格は不要です。本製品はプラグアンドプレイで動作し、BNCケーブルと光ファイバーケーブルを正しいポートに接続するだけで自動的に入力信号のフォーマットを認識・変換します。複雑なディップスイッチの設定などは基本的に不要です。

Q: レンタルセットには何が含まれていますか？
A: Blackmagic Design Mini Converter Optical Fiber 12G本体（ACアダプター付属）、2芯のシングルモード光ファイバーケーブル（50m）、およびSDI接続用のBNCケーブル（10m）がセットになっています。これだけで片道の長距離伝送が可能です。

Q: 光ケーブルを屋外や雨天の環境でそのまま使用できますか？
A: コンバーター本体および付属の光ケーブルのコネクタ部分は防水仕様ではありません。屋外で使用する場合は、コネクタ部分が濡れないよう養生テープや防水ボックスでの保護が必須です。また、光ケーブルは極端な折り曲げや踏みつけに弱いため、配線時の保護にご注意ください。

Q: AJAの光コンバーターと比較してどのような違いがありますか？
A: 最も大きな違いは、本機が12G-SDIに対応し4K60p映像を扱える点と、1台でSDIから光、光からSDIの双方向変換を同時に行える点です。AJAの同等価格帯モデルは3G-SDIまでの対応や単方向モデルが多い傾向にあります。

Q: 伝送距離を50m以上に延長したい場合、別途何を用意すればよいですか？
A: 付属の50mケーブルで足りない場合は、LCコネクタを持つ汎用のシングルモード光ファイバーケーブル（2芯）とLC中継アダプタをご用意いただくことで延長可能です。光ファイバー自体の伝送限界は数キロメートルに及びます。

Q: コンバーターの電源供給はどのように行いますか？
A: コンバーター本体には専用のACアダプターが付属しており、一般的な100Vコンセントから給電します。バッテリー駆動には対応していないため、カメラ側およびスイッチャー側の両方に電源を確保する必要があります。

Q: 利用途中でレンタル期間を延長することは可能ですか？
A: はい、可能です。次の予約が入っていない場合に限り、マイページから延長手続きを行っていただけます。イベントの撤収が遅れた場合や、追加の撮影が入った際にも柔軟に対応いたします。

Q: 4K映像のライブ配信や業務用途の現場に適していますか？
A: はい、12G-SDI規格に対応しているため、4K60pの非圧縮映像を遅延なく伝送可能です。大型フェスのスクリーン出しや、高画質が求められる医療系カンファレンスの配信など、シビアな業務用途に最適なスペックを備えています。

• AJA FiDO-TR-12G
  12G-SDI対応のトランシーバー。より堅牢な筐体を求める放送局のエンジニアに好まれます。
• Blackmagic Design Micro Converter SDI to HDMI 12G...
  光伝送ではなくHDMIへの変換機。短距離で民生用モニターに4K映像を出力したいユーザー向け。
• Roland VC-1-DL
  ディレイ機能やフレームシンクロナイザーを内蔵。映像と音声のズレを厳密に補正したい現場に最適。
• AJA HA5-12G...
  HDMIから12G-SDIへの変換に特化。ミラーレスカメラから長距離伝送の起点を作りたいクリエイター向け。
• Blackmagic Design Teranex Mini SDI to HDMI 12G...
  フロントパネルでの映像確認やオーディオメーター表示が可能。ラックマウントして常設運用する設備担当者に適しています。

配信システムエンジニア (30代 男性) / 設営の手間を大幅に削減 / 評価 ★★★★★ 5.0

映像制作ディレクター (40代 男性) / 4K長距離伝送の救世主 / 評価 ★★★★☆ 4.0

イベントテクニカル担当 (20代 女性) / コスパは最高だが電源確保に注意 / 評価 ★★★★☆ 4.0

必須アクセサリ

• ドラムコード 30m...
  カメラ側・スイッチャー側でのコンバーター用電源を確保するために必須です。
• 養生テープ...
  デリケートな光ケーブルを床に固定し、断線や転倒事故を防ぐために併用します。

用途別のおすすめ

• Blackmagic Design ATEM Television Studio Pro 4K...
  伝送された12G-SDI信号を受信し、4Kでのスイッチングを行いたい場合に追加します。
• BNCケーブル 50m...
  光ファイバーを使わず、同軸ケーブルのみで堅牢に配線したい場合の予備として。

代替・類似製品

• AJA FiDO-TR-12G
  より過酷な現場環境に耐える、堅牢な金属筐体を採用した放送業界標準のトランシーバーです。

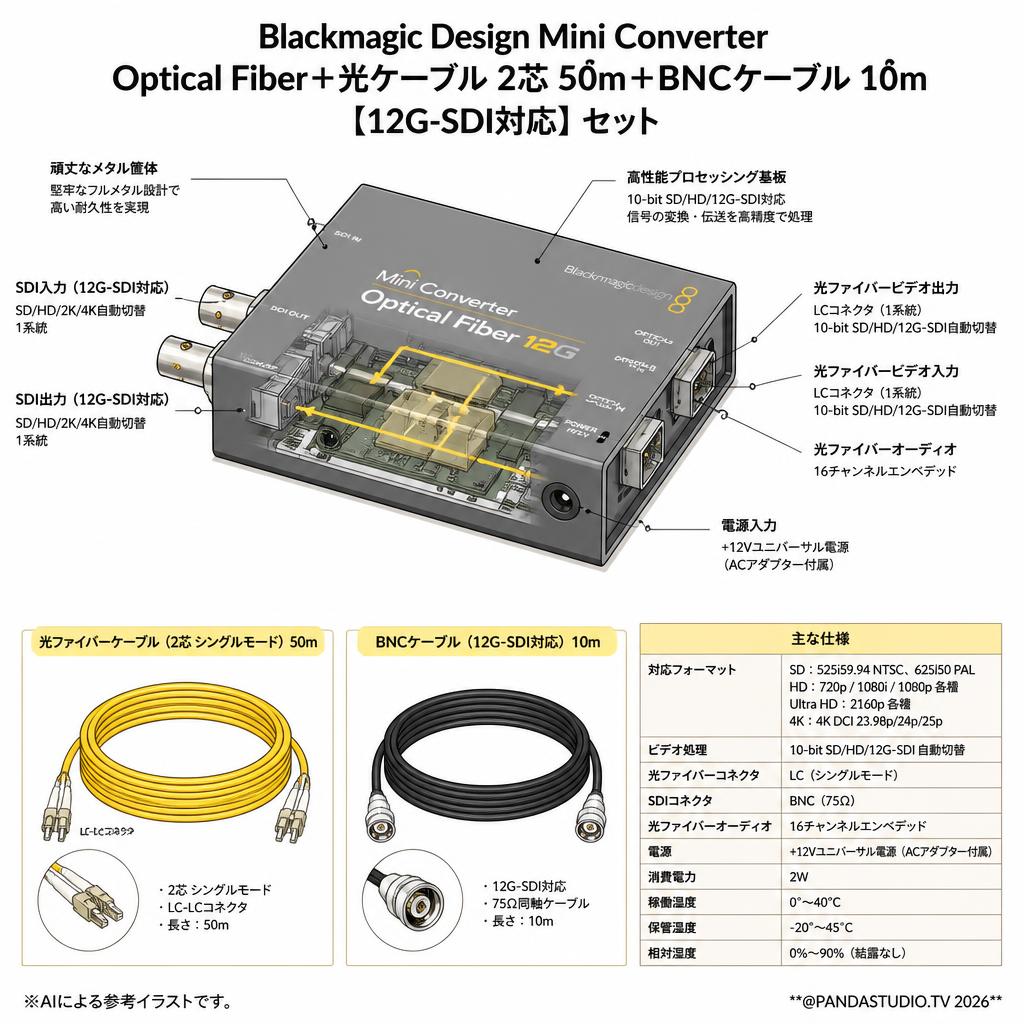

入出力端子

• SDIビデオ入力: 1系統（12G-SDI対応、SD/HD/2K/4K自動切替）
• SDIビデオ出力: 1系統（12G-SDI対応、SD/HD/2K/4K自動切替）
• 光ファイバービデオ入力: 1系統（10-bit、SD/HD/12G-SDI自動切替、LCコネクタ）
• 光ファイバービデオ出力: 1系統（10-bit、SD/HD/12G-SDI自動切替、LCコネクタ）
• 光ファイバーオーディオ: 16チャンネルエンベデッド

対応フォーマット

• SDビデオフォーマット: 525i59.94 NTSC、625i50 PAL
• HDビデオフォーマット: 720p50/59.94/60、1080p23.98/24/25/29.97/30/50/59.94/60、1080i50/59.94/60
• Ultra HDビデオフォーマット: 2160p23.98/24/25/29.97/30/50/59.94/60
• 4Kビデオフォーマット: 4K DCI 23.98p/24p/25p

付属ケーブル仕様

• 光ファイバーケーブル: 2芯 シングルモード、LC-LCコネクタ、長さ50m
• BNCケーブル: 12G-SDI対応、長さ10m

電源・環境仕様

• 電源: +12Vユニバーサル電源（ACアダプター付属）
• 消費電力: 2W
• 稼働温度: 0°〜40°C
• 保管温度: -20°〜45°C
• 相対湿度: 0%〜90%（結露なし）
