プロフェッショナルなIP映像制作を支える中核デバイスとは？

Science Image NDI Studio 4K.Sは、放送局や大規模なライブ配信現場において、従来のベースバンド映像信号と最新のIP伝送技術を橋渡しする高機能なエンコーダー兼デコーダーです。12G-SDIおよびHDMI 2.0の入出力を備え、最高4K60pの映像を低遅延かつ高画質なFull NDIフォーマットへ双方向変換する役割を担います。現代の映像制作において急増しているIPベースのワークフローにおいて、機材間の互換性や信号フォーマットの壁を取り払う重要なインフラとして機能します。

なぜ今、双方向のクロスコンバージョンが求められるのか？

ライブイベントやスタジオ収録の現場では、カメラやスイッチャー、モニターなど多様な規格の機材が混在しています。本機は単なるNDI変換にとどまらず、SDIとHDMI間のアップ/ダウン/クロスコンバージョン機能を内蔵している点が最大の特徴です。これにより、解像度やフレームレートが異なる映像ソースを入力しても、システム全体で統一されたフォーマットへ瞬時に変換して出力可能となります。現場での機材トラブルや急な仕様変更に対しても、柔軟に対応できる堅牢なシステム構築を可能にします。

妥協のない高画質と低遅延を実現するFull NDIテクノロジー

映像の圧縮伝送においては、画質と遅延のトレードオフが常に課題となります。本デバイスは、NDI|HXなどの高圧縮フォーマットではなく、視覚的な劣化が極めて少ない「Full NDI（High Bandwidth NDI）」を採用しています。これにより、オリジナル映像の色再現性やディテールを維持したまま、数ミリ秒という極めて低いレイテンシーでネットワーク上を伝送できます。スポーツ中継や音楽ライブなど、タイミングと画質が作品のクオリティに直結するシビアな現場での使用を前提とした設計思想が貫かれています。

光ファイバー伝送がもたらす長距離運用のブレイクスルー

大規模な会場や複数フロアにまたがるイベントでは、従来のSDIケーブルによる伝送距離の限界がボトルネックとなります。この製品はSFP+スロットを標準搭載しており、市販の光ファイバートランシーバーモジュールを追加することで、最長数十キロメートルに及ぶベースバンド映像の長距離伝送に対応します。IPネットワーク経由のNDI伝送と、光ファイバーによる直接伝送をハイブリッドで運用できるため、ネットワークインフラが未整備の環境でも確実な映像伝送ルートを確保できるという強みを持っています。

視認性と操作性を両立した実戦的なインターフェース設計

現場の技術者が直感的に機材の状態を把握できるよう、本体前面には1.3インチのOLEDディスプレイと大型のタリーランプが配置されています。現在のIPアドレス、入力フォーマット、デコード状態などの重要ステータスが一目で確認できるため、トラブルシューティングの時間が大幅に短縮されます。また、堅牢な航空機グレードのアルミニウム筐体を採用しており、過酷なロケ現場や頻繁な運搬にも耐えうる耐久性を実現。複雑な設定作業を極力減らし、確実なオペレーションを支援するプロユースならではの仕上がりとなっています。

• 大規模イベントのテクニカルディレクター

  複数の会場をネットワークで結ぶカンファレンスなどを統括する技術責任者。事前検証や本番の数日間だけ、4K対応のNDI変換機が複数台必要になるケースでのレンタルに最適です。既存のSDIベースのカメラ群を即座にNDIネットワークに統合でき、配線コストと設営時間を大幅に削減するという課題を解決します。

• スポーツ中継を担う放送局の映像エンジニア

  スタジアムから中継車への映像伝送を担当し、遅延と画質にシビアなプロフェッショナル。特番やシーズン中の大規模試合でのみ追加機材が必要な際のスポット利用に適しています。Full NDIによる低遅延伝送と、内蔵の光ファイバー拡張機能を組み合わせることで、長距離配線時の信号減衰リスクを確実に排除できます。

• ハイエンドな音楽ライブの配信オペレーター

  4K画質での高品質なライブストリーミングを提供する配信業者。新規案件で4K60pのマルチカメラ配信を導入する前の、テスト運用を兼ねたレンタルに合致しています。SDIとHDMIの相互変換機能を内蔵しているため、持ち込み機材と会場常設機材のフォーマットの不一致を本機1台で吸収できます。

• 企業内スタジオのシステム管理者

  社内のプレゼンや株主総会などの重要映像を社内LAN経由で配信・収録する担当者。年数回の重要イベントにおいて、高画質なIP伝送環境を一時的に構築したい用途にマッチします。複雑な設定なしに有線LANを繋ぐだけで映像をNDI化でき、既存の社内ネットワークインフラを活用して別室への映像共有を容易にします。

• 大規模展示会場で複数ブースの映像を統合管理するのに最適なコンバーター

  巨大な幕張メッセなどの展示会場において、各ブースのカメラ映像を中央のコントロールルームに集約するシーン。12G-SDI入力からFull NDIへのエンコード設定を使用し、会場内のローカルエリアネットワークを経由して映像を伝送します。結果として、何本もの長距離SDIケーブルを這わせることなく、スマートかつ低遅延なマルチ画面モニタリング環境が構築できます。

• 音楽フェスの野外ステージから中継車へ長距離伝送する際におすすめの運用

  広大な野外フェス会場で、ステージ袖のメインスイッチャーから数百メートル離れた中継車へ4K映像を送る過酷な環境。本機のSFP+スロットに光ファイバーモジュールを装着し、ベースバンドでの光伝送モードを活用します。これにより、ノイズや信号減衰の影響を受けやすい環境でも、放送用クオリティの映像を確実に届けることが可能です。

• eスポーツ大会でPC画面とプレイヤーカメラを同期配信するための必須機材

  アリーナで開催されるeスポーツ大会において、選手のPCゲーム画面（HDMI）と表情を狙うカメラ（SDI）の映像をミックスする現場。本機のHDMI・SDIクロスコンバージョン機能とNDIエンコードを併用し、特殊なPC出力を標準的な60pへダウンコンバートしてネットワークへ送出します。遅延の無い滑らかなプレイ映像と実況の同期を実現します。

• 企業のハイブリッド株主総会で既存カメラをIP化して活用する便利な使い方

  ホテルの宴会場で行われる株主総会で、会場常設の業務用カメラ（HD-SDI）を利用しつつ、控室のZoom配信用PCへ映像を送るシチュエーション。本機をエンコーダーとして設定し、入力されたHD映像を4KへアップコンバートしながらNDI出力します。PC側では専用ソフトウェアで受け取ることで、キャプチャーボード不要で高画質なオンライン配信が完了します。

• 医療現場の手術室から別室へ術野映像を高精細に共有するセキュアなシステム

  大学病院において、手術室の無影灯カメラ（4K HDMI出力）の映像を、離れた医局や講義室のモニターへリアルタイムに共有する学術目的の用途。Full NDIのクオリティを活かし、色域や微細な血管のディテールを損なうことなくネットワーク伝送します。遅延がほぼゼロであるため、遠隔地からの的確な指示出しや、医療学生への高精細な教育コンテンツとしての出力が期待できます。

• 競合を凌駕する12G-SDIとHDMI 2.0の完全双方向コンバート

  BirdDog 4Kシリーズなどの競合製品がSDIモデルとHDMIモデルで分かれていることが多い中、本機は12G-SDIとHDMI 2.0の両端子を標準搭載しています。現場でSDIからHDMI、あるいはその逆のクロスコンバージョンを行いながら同時にNDIエンコードが可能です。機材の仕様が直前まで確定しない現場でも柔軟に対応できる汎用性を誇ります。

• 視覚的ロスゼロを実現するFull NDI（帯域幅最大250Mbps）対応

  Kiloview N60などが採用するNDI|HX（数十Mbps程度の高圧縮）とは異なり、本製品は最大約250Mbpsの広帯域を使用する「Full NDI」をサポートしています。これにより、4K60pの映像であっても圧縮によるブロックノイズやカラーバンディングが極めて少なく、数ミリ秒という超低遅延を実現。画質を一切妥協したくないプロの現場に選ばれています。

• SFP+スロット標準装備による最大20kmの光ファイバー伝送拡張

  Magewell Pro Convertシリーズにはない独自機能として、10G対応のSFP+スロットを本体に内蔵しています。市販の光トランシーバーモジュールを追加することで、最大20kmの長距離伝送が可能な光ファイバー延長器としても機能します。大規模スタジアムやゴルフ中継など、LANケーブルの100m制限を超える過酷な環境下で絶大な威力を発揮します。

• 高価な周辺機器が不要な、現場直行型の充実レンタルパッケージ

  当社のレンタルセットには、本体を駆動するためのACアダプターはもちろん、高品質な12G-SDIケーブル（BNC）とHDMI 2.0ケーブルがあらかじめ同梱されています。購入すれば数万円単位の追加投資が必要となる業務用ケーブル類が揃っているため、短期間のイベント利用でも追加コストが一切かかりません。届いたその日から即座に検証作業を開始できます。

Q: 機器の操作やネットワーク設定に専門的な資格は必要ですか？
A: 特別な資格は不要ですが、IPアドレスの設定やローカルエリアネットワーク（LAN）の基本的な知識が必要です。DHCP環境であればLANケーブルを接続するだけで自動的にNDIネットワークに参加し、対応スイッチャーから即座に認識されます。

Q: レンタルセットにはケーブルやアクセサリは何が含まれますか？
A: 本体に加え、専用ACアダプター、12G-SDI対応BNCケーブル、HDMI 2.0ケーブルが標準で同梱されています。ネットワーク接続用のLANケーブル（Cat6A以上推奨）は、お客様の現場の距離に合わせて別途ご用意ください。

Q: ライブ配信の途中でレンタル期間を延長することは可能ですか？
A: はい、マイページから簡単に延長手続きが可能です。ただし、次の予約が入っている場合は延長をお断りすることがあるため、リハーサルや撤収日を含め、余裕を持った日数でのレンタル予約を強く推奨いたします。

Q: BirdDog 4K SDIと比較して、どのような機能的な違いがありますか？
A: 最大の違いは、本機が12G-SDIに加えてHDMI 2.0入出力も備え、相互のクロスコンバージョンが可能な点です。また、SFP+スロットを搭載しており、光ファイバーを用いた長距離のベースバンド伝送にも1台で対応できる拡張性を持っています。

Q: 1080pの映像を入力して、4KのNDI映像として出力できますか？
A: はい、可能です。強力なアップ/ダウン/クロスコンバージョン機能を内蔵しているため、入力されたフルHD映像をハードウェア処理で高画質な4K映像にアップスケーリングし、ネットワーク上にNDIソースとして送出することができます。

Q: 本体への電源供給はPoE（Power over Ethernet）に対応していますか？
A: はい、PoE+（IEEE 802.3at）に対応しています。対応するネットワークスイッチやインジェクターを使用すれば、LANケーブル1本で映像・音声・制御信号の伝送と電力供給を同時に行えるため、コンセントがない場所への設置に便利です。

Q: エンコーダー（送信）とデコーダー（受信）の切り替えはどのように行いますか？
A: Webブラウザから本機のIPアドレスにアクセスし、管理画面（Web UI）上で「エンコードモード」と「デコードモード」をワンクリックで切り替えます。再起動後、即座に指定したモードで動作を開始します。

Q: 炎天下の屋外スポーツ中継など、高温環境での長時間の使用に適していますか？
A: 本機は航空機グレードのアルミニウム筐体を採用し放熱性に優れていますが、動作温度は-20℃〜45℃です。直射日光が当たる夏の屋外などでは本体が非常に熱くなる場合があるため、日よけの設置や風通しの良い環境での運用をお願いします。

• BirdDog 4K SDI
  12G-SDI入出力に特化した堅牢なモデルで、HDMIが不要でSDIのみの放送現場を構築するユーザーに最適
• BirdDog 4K HDMI...
  HDMI専用の4Kコンバーターで、PCやコンシューマー向けカメラをNDI化したい配信事業者に好まれる
• Kiloview N60...
  NDI|HXとFull NDIの両方に対応し、ネットワーク帯域幅に制限がある環境でも柔軟に運用したい層向け
• Magewell Pro Convert 12G SDI Plus
  専用の管理ソフトウェアによる一括管理が強力で、多数のコンバーターを常設するスタジオ管理者に適している
• Blackmagic Web Presenter 4K...
  NDIではなくRTMP等での直接配信に特化しており、PCレスでYouTube等へ直接4K配信したいユーザー向け

放送局技術スタッフ (40代 男性) 圧倒的な多機能性。ただし発熱には注意が必要 : 評価 ★★★★☆ 4.0

現場での機材レビュー記事より。SDIとHDMIのクロスコンバートをしながら同時に4KのFull NDIを出力できるため、スイッチャー周りの配線が劇的にスッキリしました。内蔵のOLEDディスプレイでIPアドレスが即座に確認できるのも現場では非常に助かります。ただし、PoE+で長時間フル稼働させると筐体が素手で触れないほど熱くなるため、ラックマウント時などは冷却ファンによるエアフローの確保が必須だと感じました。

ライブ配信ディレクター (30代 女性) 驚異的な低遅延。Web UIの操作性にやや難あり : 評価 ★★★★☆ 4.5

YouTubeの検証動画より。音楽ライブのマルチカメラ配信で導入しました。Full NDIの画質は素晴らしく、12G-SDIからの変換でも遅延は体感でほぼゼロ（数ミリ秒）で、演者の動きと音声のズレが全く気になりません。光ファイバー用のSFP+スロットがあるのも将来性が高いです。一方で、ブラウザからアクセスする管理画面のUIが少し独特で、初期設定やファームウェアのアップデート手順を理解するのに少し時間がかかりました。

イベント制作会社 (50代 男性) 現場の救世主。ネットワーク環境にはシビア : 評価 ★★★☆☆ 3.5

機材レンタルサイトの利用者レビューより。急遽クライアントから4KでのIP伝送を求められレンタルしました。ケーブルを繋ぐだけで簡単に映像が飛び、アップコンバート機能のおかげでHDカメラも混在させられたのは見事でした。しかし、Full NDIは1ストリームで250Mbps近く帯域を消費するため、安価なギガビットスイッチでは複数台繋ぐとすぐにパケットロスが発生します。本格運用には10G対応の業務用スイッチが欠かせません。

必須アクセサリ

• Cat6A LANケーブル 50m
  Full NDIの広帯域データを安定して長距離伝送するための高品質なネットワークケーブル
• NETGEAR M4250-10G2F-PoE+
  NDIやAV over IPに最適化され、本機へのPoE給電も可能なプロフェッショナル向けネットワークスイッチ

用途別のおすすめ

• 12G-SDI対応 BNCケーブル 20m
  カメラから本機までの距離が離れている場合に追加で必要となる、減衰の少ない高品質同軸ケーブル
• SFP+ 光トランシーバーモジュール 10G...
  LANケーブルの限界を超える長距離（数キロ以上）のベースバンド映像伝送を行いたい場合に装着

代替・類似製品

• Science Image NDI Studio 4K.SH...
  本機の機能に加え、より高度なフォーマット変換や光ファイバー機能が強化された同メーカーの姉妹機
• BirdDog 4K Quad
  1台で4系統のSDI入出力を同時に処理でき、複数カメラのエンコードを一括で行いたい現場向け

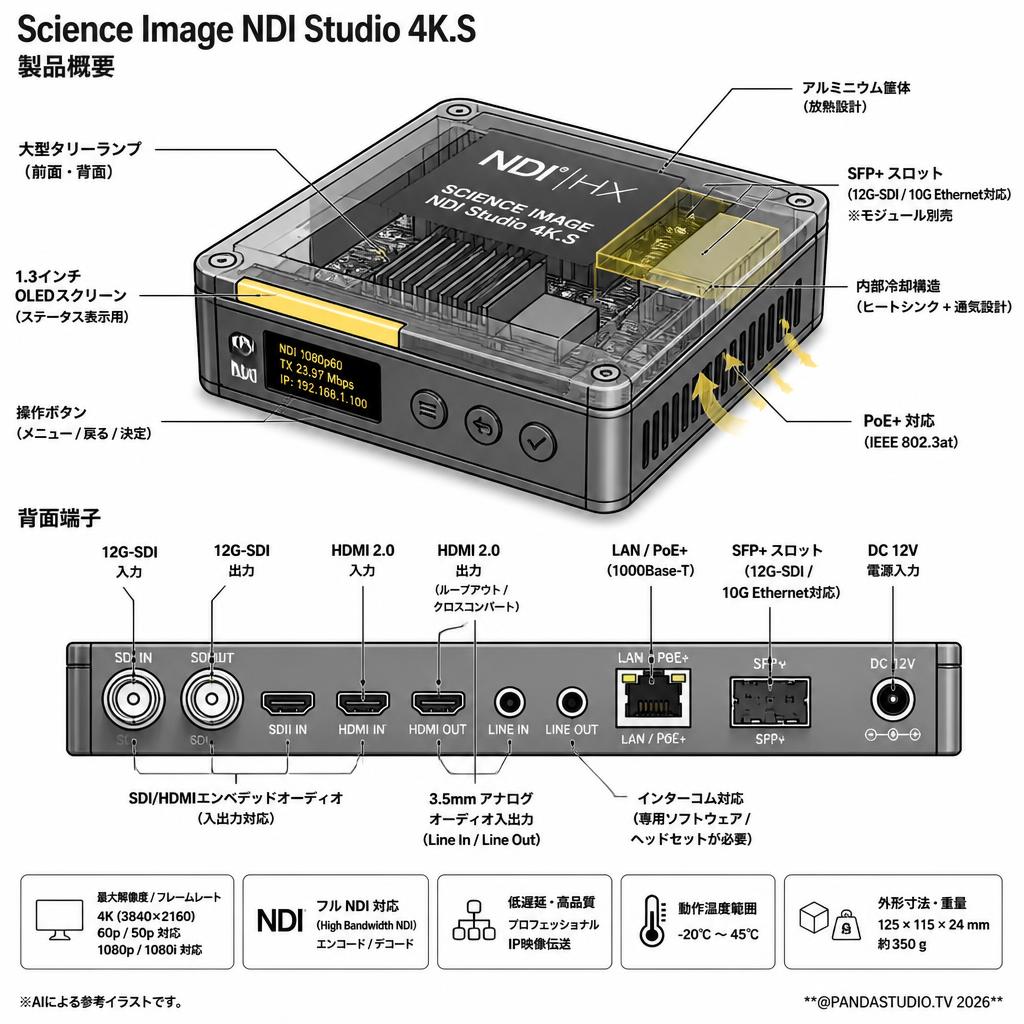

• 映像入力端子: 12G-SDI ×1、HDMI 2.0 ×1
• 映像出力端子: 12G-SDI ×1、HDMI 2.0 ×1（ループアウトまたはクロスコンバート出力）
• 対応ビデオ解像度・フレームレート: 最大 4K (3840×2160) 60p / 50p、1080p 60/50/30/25/24、1080i 60/50 等
• ネットワークインターフェース: 1000Base-T (Gigabit Ethernet) RJ-45端子、PoE+ (IEEE 802.3at) 対応
• 光ファイバー拡張: SFP+ スロット搭載 (12G-SDI / 10G Ethernet トランシーバー対応 ※モジュール別売)
• IP映像フォーマット: Full NDI (High Bandwidth NDI) エンコード / デコード対応
• オーディオ入出力: SDI/HDMIエンベデッドオーディオ、3.5mm アナログオーディオ入出力（Line In / Line Out）
• インターコム機能: 対応（専用ソフトウェアおよびヘッドセットが必要）
• ディスプレイ: 1.3インチ OLEDスクリーン（ステータス表示用）、大型タリーランプ搭載
• 電源・消費電力: DC 12V 1A または PoE+給電 / 消費電力 約12W
• 外形寸法・重量: 125mm × 115mm × 24mm / 約350g（要確認）
• 動作温度範囲: -20℃ 〜 45℃
