ScienceImageのNDIStudio4K.Hは、コンパクトで頑丈な双方向NDIビデオエンコーダーおよびデコーダーです。Studio 4K.Hは、入力と出力の両方にHDMI 2.0接続を備えており、最大2160p60でフルNDIビデオのエンコードとデコードの両方が可能です。大型の内蔵タリーライトもNDIによって制御されるため、Studio4K.Hはライブプロダクション環境でさらに便利になります。さらに、デバイスにはUSB PTZカメラ制御ポートが含まれているため、カメラ自体がNDI互換でない場合でも、NDIを介してPTZコマンドを受信できます。オーディオ入力と出力の場合、Studio 4K.Hにはステレオオーディオラインレベル入力とヘッドフォン出力があり、どちらも標準の3.5mm(1/8インチ)ジャックを使用します。この便利なデバイスは、27種類のSMPTEおよびPAL / NTSC標準フォーマットのアップ/ダウン/クロス変換を備えた多用途のフォーマットコンバーターとしても機能し、将来的にはファームウェアアップデートによってさらに多くのフォーマットが利用可能になります。デバイスの設定をすばやく表示するために、便利な1.3インチのOLED画面に、ユニットの動作ステータスとパラメータ、入出力形式、およびその他のコンテンツがリアルタイムで表示されます。NDI Studio 4K.Hには、長距離でビデオ信号を送受信するためのHDMI2.0光トランシーバーが組み込まれています。ユーザーは、最大20 kmのサポートで、さまざまな光モジュールを選択してさまざまな距離を送信できます。
ビデオフォーマット
HDMIビデオフォーマット
HDビデオフォーマット 720p50、720p59.94、720p60、1080i50、1080i59.94、1080i60、1080p23.98、1080p24、1080p25、1080p29.97、1080p30、1080PsF23.98、1080PsF24、1080PsF25、1080PsF29.97、1080PsF30、2K DCI 23.98 DCI 24p、2K DCI 25p、1080p50、1080p59.94、1080p60
4Kビデオフォーマット 2160p23.98、2160p24、2160p25、2160p29.97、2160p30、2160p50、2160p59.94、2160p60
HDMI色空間 REC 709 BT2020
HDMIの色の精度 YUV 4:2:2およびRGB 4:4:4

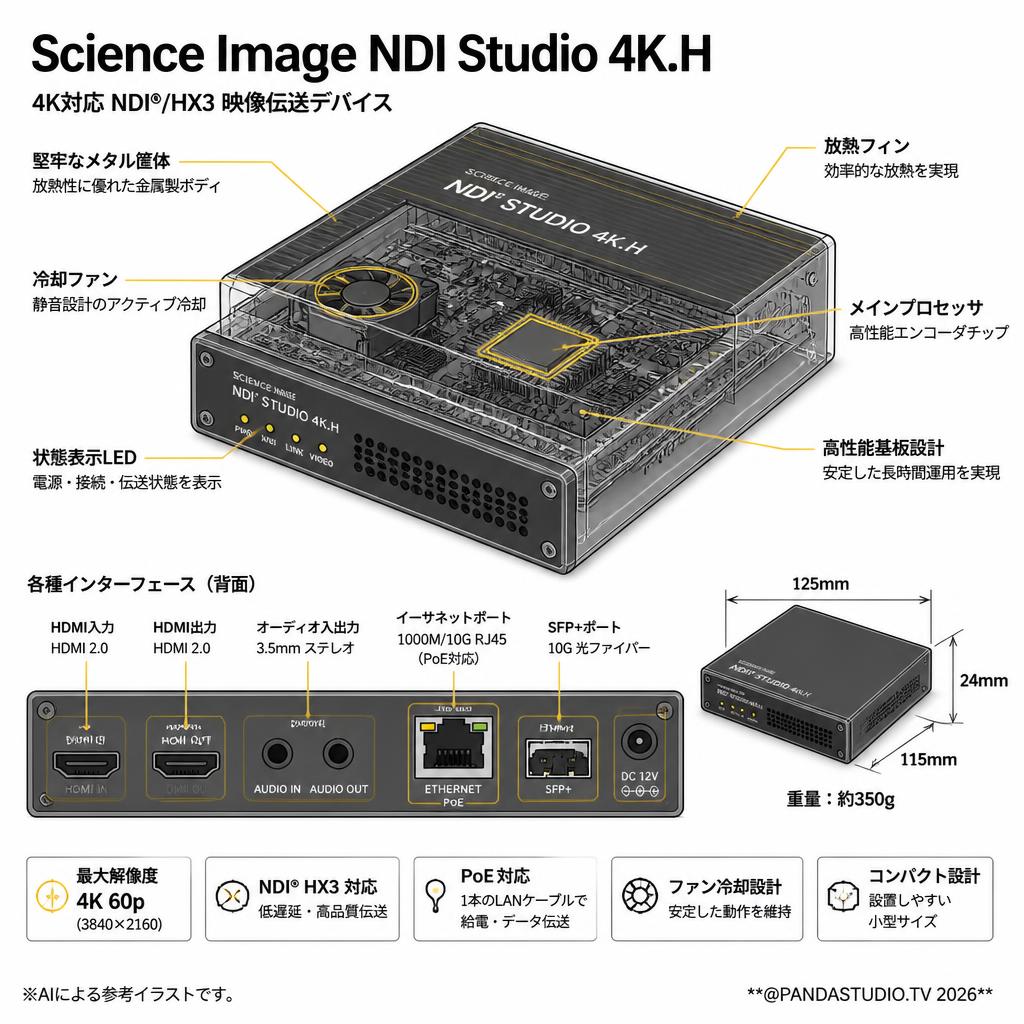

インターフェース
HDMIビデオ入力 1 x HDMI 2.0タイプAインターフェースは、最大HDMI 4K60p入力をサポートし、下位互換性があります
HDMIビデオ出力 1 x HDMI 2.0タイプAインターフェースは、最大のHDMI 4K60p出力をサポートし、下位互換性があります
光ファイバの入力と出力 1 x SMPTE光ファイバーSFPソケット、さまざまなタイプのギガビット/10ギガビット/12G-SDI光ファイバーモジュールの接続に使用
RJ45ギガビットイーサネットポート 1 x RJ-45ギガビットイーサネットインターフェイス。機器パラメータの制御と設定、およびNDI信号の入力と出力に使用されます。
LINEINオーディオ入力ポート 外部アナログオーディオ埋め込み用の1xLINEIN3.5mmオーディオ入力ポート
MICインターコム入力および出力ポート 1 x Mic 3.5mmオーディオ入力および出力ポート(De-Embed)、NDIインターコムに使用(Laudoソフトウェアが必要)
USB2.0タイプAポート サードパーティのPTZカメラを制御するために使用される1xUSB2.0タイプAインターフェース
画面
1.3インチOLEDスクリーン 1 x 1.3インチOLEDスクリーン、NDIボックスのエンコード/デコードステータス、入力/出力フォーマット、IPおよびその他の情報のリアルタイム表示、一目でわかり、操作が簡単タリーライト NDIを介してリアルタイムで送信される3つのTALLY状態(緑/プレビュー、赤/プログラム)を備えた大型の半透明マットTALLYライトガイドブロック
ネットワークと要件 ギガビットイーサネットスイッチとギガビットイーサネットカード。ソフトウェア、オペレーティングシステム、サポートプラットフォーム ビルトインLinux、アプリケーション制御ソフトウェアScienceImageLaudo。Windows 8.1および10オペレーティングシステム、Mac 10.14 Mojave、Mac10.15Catalina以降をサポートします。IE / Edge / Firefox / Chrome / Safari/Operaおよびその他のブラウザをサポートします。
