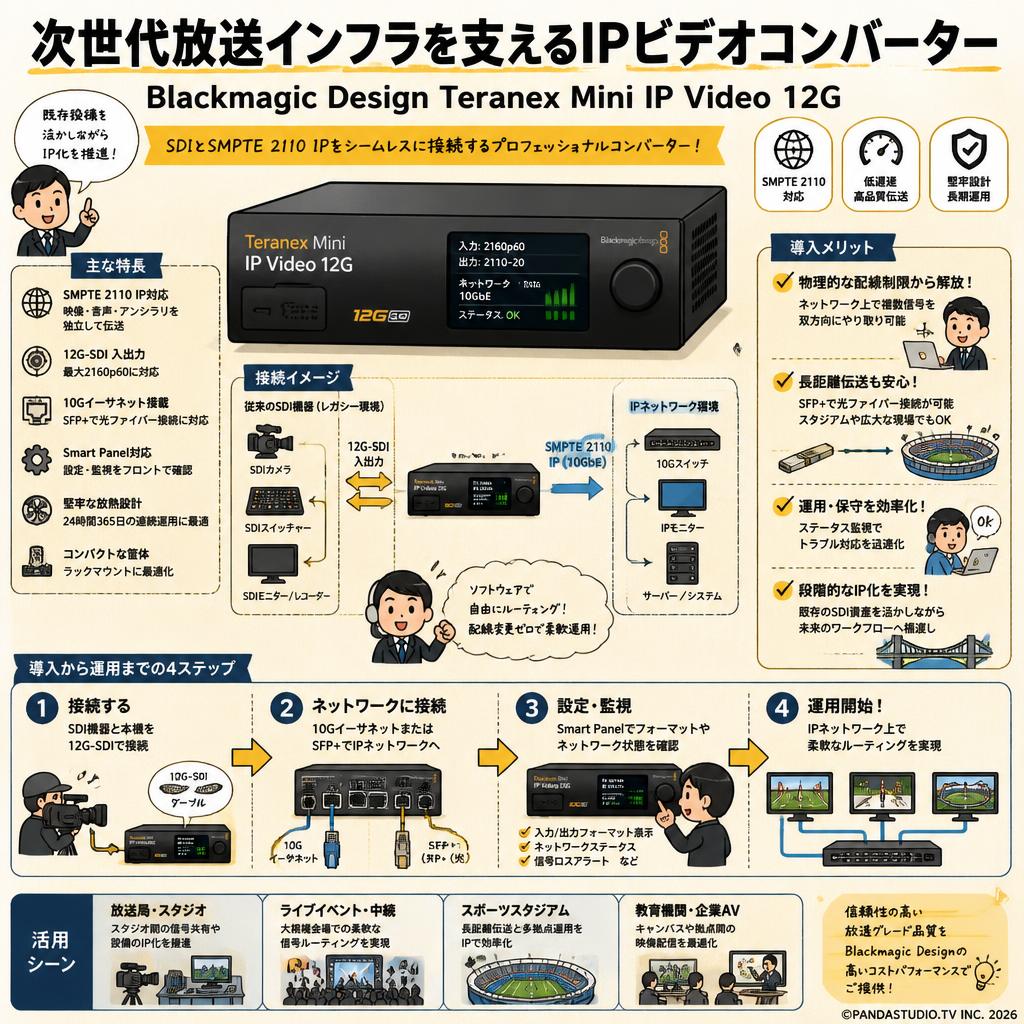

次世代放送インフラを支えるIPビデオコンバーターとは？

「Blackmagic Design Teranex Mini IP Video 12G」は、従来のSDIベースの映像環境と最新のSMPTE 2110 IPネットワークをシームレスに接続するために設計されたプロフェッショナル向けコンバーターです。放送局や大規模なライブプロダクションにおいて、同軸ケーブルによる物理的な配線制限を超え、ネットワークインフラを活用した柔軟なルーティングを実現します。単なる信号変換器にとどまらず、映像制作のIP化という業界全体のパラダイムシフトを推進する中核的な役割を担っています。

SMPTE 2110規格対応がもたらす映像伝送の革新

本製品の最大の意義は、非圧縮の高品質な映像、音声、アンシラリーデータを標準的なギガビットイーサネット経由で独立して伝送できる点にあります。従来のベースバンド伝送では信号ごとに専用のケーブルが必要でしたが、IPネットワーク化により、同じインフラ上で複数の信号を双方向にやり取りすることが可能になります。これにより、物理的な結線変更を伴わずにソフトウェア上でルーティングを完結できるため、システム構築の自由度が飛躍的に向上し、複雑化するメディアワークフローの課題を根本から解決します。

12G-SDIと10Gイーサネットの融合によるシステム構築の効率化

アーキテクチャの根幹をなすのが、12G-SDIインターフェースと10Gイーサネットポートの統合です。これにより、最大2160p60の高解像度映像を遅延なくネットワーク上に送り出すことができます。また、SFP+ソケットを搭載しているため、光ファイバーモジュールを追加することで、スタジアムや広大なキャンパスといった長距離伝送が求められる現場でも信号の減衰を気にすることなくシステムを拡張できます。この仕様は、ユーザーに対して「距離の制約からの解放」という強力なメリットを提供します。

プロフェッショナル現場が求める堅牢性と運用管理のしやすさ

Teranex Miniシリーズの系譜を受け継ぐ本機は、過酷な現場での連続稼働に耐えうる堅牢な放熱設計と、ラックマウントに最適化されたコンパクトな筐体を備えています。さらに、オプションのSmart Panelを装着することで、フロントパネルのカラーディスプレイから直接ビデオフォーマットやネットワークステータスを視覚的に確認できるようになります。この設計哲学は、トラブルシューティングの時間を極限まで削りたい現場エンジニアの心理を深く理解した結果であり、運用保守の確実性を高めています。

既存のSDI環境からIPベースのワークフローへの橋渡し

市場における本製品のポジションは、レガシーシステムと次世代ネットワークの「架け橋」です。すべての機材を一度にIP対応製品へリプレイスすることは現実的ではありませんが、本機を導入することで、既存のSDIカメラやスイッチャーの資産を活かしながら、段階的にIPベースのインフラへと移行することが可能です。放送規格に準拠した高い信頼性と、Blackmagic Designならではのコストパフォーマンスを両立しており、次世代の映像制作環境を見据えるすべてのプロフェッショナルにとって不可欠なソリューションとなっています。

• 放送局のシステムエンジニア

  中継車のIP化やスタジオ改修に伴う機材選定前の評価レンタルに最適です。既存のSDIルーター群とSMPTE 2110対応機器との相互接続テストにおいて、本機を導入することで確実な動作検証が可能となり、大規模投資前の互換性リスクという重大なペインポイントを解消します。

• 大規模イベントのテクニカルディレクター

  複数会場をネットワークで繋ぐ単発の大型カンファレンスや展示会での利用に適しています。長距離の同軸ケーブル敷設が物理的に困難な会場でも、既設の光ファイバーインフラを活用して非圧縮映像を伝送でき、設営撤収の工数削減とケーブル這回しによるトラブルの回避を実現します。

• ライブコンサートの映像送出オペレーター

  アリーナクラスの全国ツアーなど、設営のスピードが求められる現場でのスポットレンタルに合致します。ステージ上のカメラから遠隔地のサブ調整室まで、映像・音声・タリー信号をイーサネットケーブル1本に集約できるため、配線の重量と複雑さを劇的に軽減し運用の機動力を高めます。

• 企業内スタジオの配信担当者

  株主総会やグローバル向けの新製品発表会など、極めて高い安定性が求められる重要イベントの配信業務に最適です。既存のSDIスイッチャーの出力をIP化して別室のモニタリング環境へ低遅延で分配する際、ネットワークの帯域を占有しすぎないよう事前に挙動をテストする用途で活躍します。

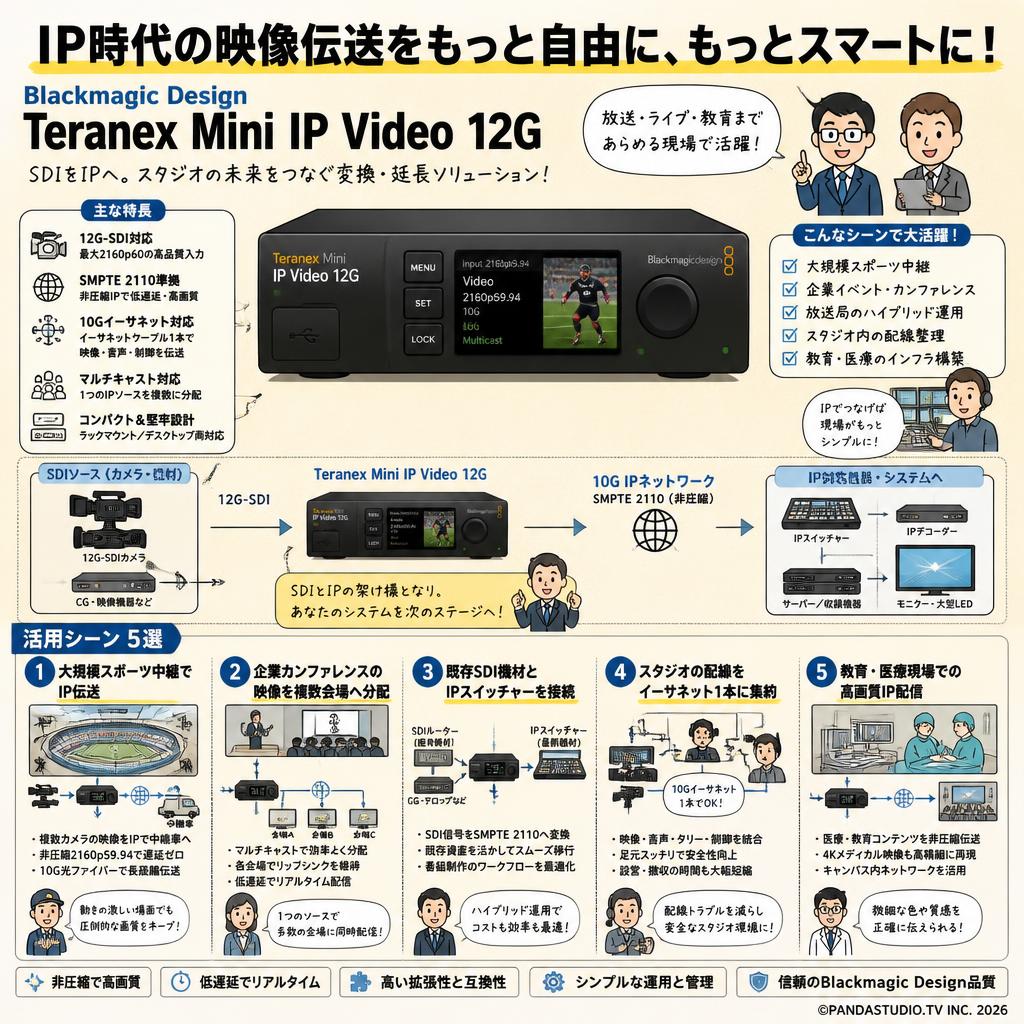

• 大規模スポーツ中継で複数カメラの映像をIP伝送するのに最適な機材

  広大なスタジアムでのスポーツ中継において、フィールド周辺に配置された複数台のSDIカメラ映像を、10G光ファイバーネットワークを経由して中継車へ伝送します。非圧縮の2160p59.94設定により、動きの激しいスポーツでも遅延や画質劣化のない鮮明な放送用マスター映像をスイッチャーへ供給できます。

• 企業カンファレンスの別会場へ低遅延で映像を分配するシステム構築

  大型展示会場で、メインステージの基調講演を複数のサテライト会場へ同時配信するシーンです。マルチキャスト設定を活用し、1つのIPソースをネットワーク上の複数のデコーダーへ分配することで、各会場の大型LEDビジョンへ登壇者の表情をリップシンクのズレなくリアルタイムに映し出します。

• 既存のSDIルーターと最新のIPスイッチャーを混在させるハイブリッド運用

  放送局のサブ調整室における日常的なニュース番組制作の現場です。既存のSDIベースのCG送出機材から出力されたテロップ信号を本機でSMPTE 2110規格のIPストリームに変換し、最新のIP対応プロダクションスイッチャーへ入力します。従来の資産を無駄にすることなくシームレスな番組送出を実現します。

• 放送スタジオのサブ調整室とフロア間をイーサネットケーブル一本で繋ぐ配線整理

  音楽番組の収録スタジオで、フロアディレクター用の返しモニターやプロンプターへ映像を送るシーンです。SDIケーブルやタリー用の配線を個別に這わせる代わりに、10Gイーサネットケーブル1本で全ての信号を伝送する設定を組むことで、足元の配線リスクを排除し安全なスタジオ環境を構築します。

• 離れた講義室へ非圧縮の高画質映像を配信する教育現場のインフラ構築

  医科大学における手術手技のライブビューイング講義です。手術室の4Kメディカルカメラから出力された12G-SDI信号をIP化し、キャンパス内のネットワークインフラを利用して大講堂へ伝送します。微細な血管や組織の色合いを正確に伝えるため、圧縮アーティファクトの発生しない非圧縮伝送モードが威力を発揮します。

• AJA IPR-10G2-SDI等と比較した双方向変換の柔軟性

  多くの競合製品が「IPからSDI」または「SDIからIP」の単方向変換に特化しているのに対し、本機は1台でIPビデオの送信と受信の双方向をサポートしています。現場の状況に応じて送信機としても受信機としても設定変更できるため、機材の予備を減らすことができ、柔軟なシステム設計が可能です。

• オプションパネルによる直感的なステータスモニタリング

  同価格帯のネットワークコンバーター（Kiloview N60など）がWeb UI経由での確認を主とする中、本機はオプションのSmart Panelを装着することで、本体前面のカラーLCDで映像のプレビュー、オーディオレベル、ネットワークのIPアドレスを直接確認できます。PCを繋がずに障害の切り分けが可能です。

• ATEMスイッチャーと連携するタリー＆トークバック機能

  Blackmagic Design独自のエコシステムとして、ATEMプロダクションスイッチャーからのタリー信号やトークバック音声をIPネットワーク経由で伝送・抽出する機能を備えています。他社製コンバーターでは別途インカムシステムを組む必要がある現場でも、本機なら既存のATEM環境とシームレスに統合できます。

• 短期の検証に最適なSFP+モジュール同梱のレンタルセット

  10Gネットワーク機器は光トランシーバーの相性問題が起きやすいのが難点ですが、レンタル品には動作検証済みの10G SFP+モジュールが標準でセットされています。追加のアクセサリを購入したり相性を心配したりすることなく、届いたその日からすぐに光ファイバーケーブルを接続して長距離伝送のテストを開始できます。

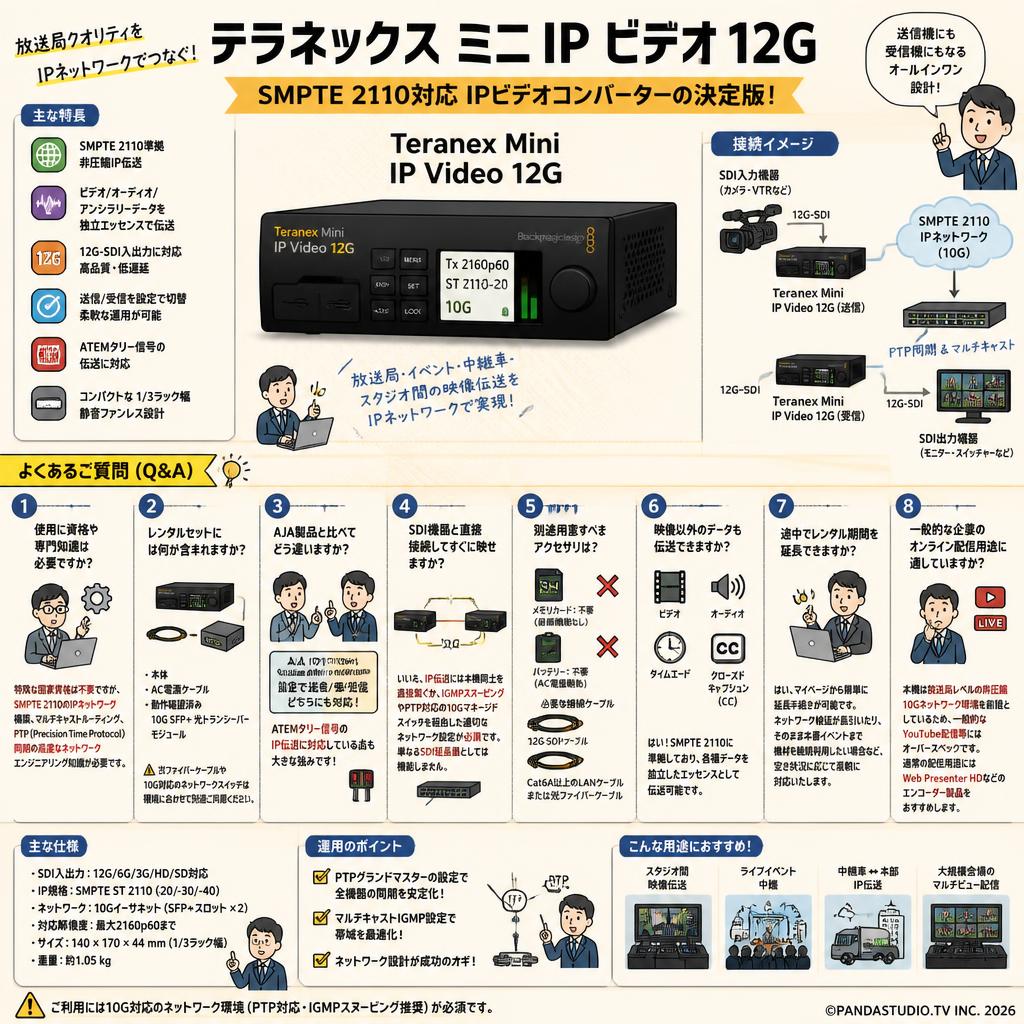

Q: Teranex Mini IP Video 12Gの使用に資格や専門知識は必要ですか？
A: 特殊な国家資格は不要ですが、SMPTE 2110規格のIPネットワーク構築、マルチキャストルーティング、PTP（Precision Time Protocol）同期に関する高度なネットワークエンジニアリングの知識が必要です。

Q: レンタルセットには何が含まれますか？
A: 本体、AC電源ケーブルに加え、動作確認済みの10G SFP+光トランシーバーモジュールが付属します。光ファイバーケーブルや10G対応のネットワークスイッチは環境に合わせて別途ご用意いただく必要があります。

Q: AJAのIPコンバーターと比較してどう違いますか？
A: AJAのIPT/IPRシリーズが送信・受信専用モデルに分かれているのに対し、本機は設定変更で送信機と受信機の両方として機能する点が最大の違いです。また、ATEMスイッチャーのタリー信号伝送にも対応しています。

Q: 既存のSDI機器と直接接続してすぐに映像を映せますか？
A: いいえ、IP伝送を行うには、本機同士を直接繋ぐか、IGMPスヌーピングやPTP対応の10Gマネージドスイッチを経由した適切なネットワーク設定が必須です。単なるSDIケーブルの延長器としては機能しません。

Q: 別途用意すべきメモリカード・バッテリー・アクセサリは？
A: 本機はコンバーターであり録画機能はないためメモリカードは不要です。AC電源駆動のためバッテリーも使用しません。接続用の12G-SDIケーブルと、Cat6A以上のLANケーブルまたは光ファイバーケーブルが必要です。

Q: 映像だけでなくオーディオやアンシラリーデータも伝送できますか？
A: はい、SMPTE 2110規格に準拠しており、非圧縮のビデオストリームに加え、マルチチャンネルオーディオ、タイムコード、クローズドカプションなどのアンシラリーデータも独立したエッセンスとして伝送可能です。

Q: 利用途中でレンタル期間を延長できますか？
A: はい、マイページから簡単に延長手続きが可能です。事前のネットワーク検証テストが長引き、そのまま本番のイベント配信日まで機材を継続して利用したい場合など、機材の空き状況に応じて柔軟に対応いたします。

Q: 一般的な企業のオンライン配信用途に適していますか？
A: 本機は放送局レベルの非圧縮10Gネットワーク環境を前提としているため、一般的なYouTube配信等にはオーバースペックです。通常の配信用途であれば、Web Presenter HDなどのエンコーダー製品をおすすめします。

• AJA IPR-10G2-SDI
  SMPTE 2110からSDIへの受信専用機で、オーディオ抽出機能やモニタリング用途を重視する放送エンジニア向け
• AJA IPT-10G2-SDI
  SDIからIPへの送信に特化しており、カメラ側からネットワークへの堅牢な単方向伝送を求める現場向け
• Blackmagic Design Teranex Mini SDI to HDMI 12G...
  IP伝送機能を持たず、ローカル環境で12G-SDIをHDMIへ高画質に変換したいイベントディレクター向け
• Kiloview N60...
  SMPTE 2110ではなくNDIフォーマットに特化しており、NDIエコシステムで配信環境を構築するユーザー向け
• BirdDog 4K SDI
  NDIエンコード/デコードに両対応し、PTZカメラ等と組み合わせた低遅延ネットワーク制作を好むユーザー向け

放送エンジニア (50代 男性) / 既存SDI資産とIPのシームレスな統合に貢献 / 評価 ★★★★★ 4.8

専門誌の機材レビューより。中継車のIP化プロジェクトでテスト導入しました。既存の12G-SDIルーターと最新の2110対応スイッチャーの間に挟むだけで、非圧縮の4K映像を遅延なく伝送できる点は非常に優秀です。一方で、PTPグランドマスタークロックの設定など、ネットワーク側のスイッチングハブに対する厳格な要件が求められるため、ITインフラの深い知識がないと安定稼働させるのは難しいと感じました。

イベント配信ディレクター (30代 男性) / フロントパネルでの確認が便利だが発熱に注意 / 評価 ★★★★☆ 4.2

YouTubeの検証動画より。展示会の複数ブースを繋ぐ映像伝送で使用しました。オプションのSmart Panelを取り付けると、PCを開かなくても本体前面の液晶画面でIPアドレスや入力映像のプレビューが確認でき、現場でのトラブルシューティングが格段に早くなりました。ただ、10Gの非圧縮処理を行うためか本体がかなり熱を持ちます。ラックマウントする際は、上下に十分な排熱スペースを確保する必要があります。

スタジオ設計担当 (40代 女性) / 双方向変換の柔軟性は高いが初期設定に癖あり / 評価 ★★★★☆ 4.0

海外のプロ向けフォーラムの投稿より。1台で送信機と受信機を切り替えて使えるため、予備機の数を減らせてコストパフォーマンスが高いです。画質も完全に無劣化で、色空間の変換も正確でした。ただし、Blackmagicの専用ユーティリティソフトを使った初期のIPアドレス割り当てやマルチキャスト設定のUIが直感的ではなく、マニュアルを熟読しないと迷う部分がありました。

必須アクセサリ

• 12G-SDIケーブル 10m...
  カメラやスイッチャーと本機を接続するために必須となる高品質な同軸ケーブル
• LC-LC 光ファイバーケーブル シングルモード 50m...
  SFP+モジュールを使用して長距離のIPネットワーク伝送を行う際に必要

用途別のおすすめ

• Blackmagic Design Teranex Mini Smart Panel...
  本体前面で映像プレビューやIPステータスを確認したい現場での追加オプション
• NETGEAR 10Gマネージドスイッチ M4300...
  SMPTE 2110のマルチキャスト通信を制御し、安定したIPネットワークを構築する基幹ハブ

代替・類似製品

• AJA IPR-10G2-SDI
  IPからSDIへの変換に特化し、リファレンス出力など放送局水準の機能を持つ受信専用機
• Blackmagic Design Web Presenter 4K...
  非圧縮IP伝送ではなく、直接YouTube等へH.264/H.265でストリーミング配信したい場合

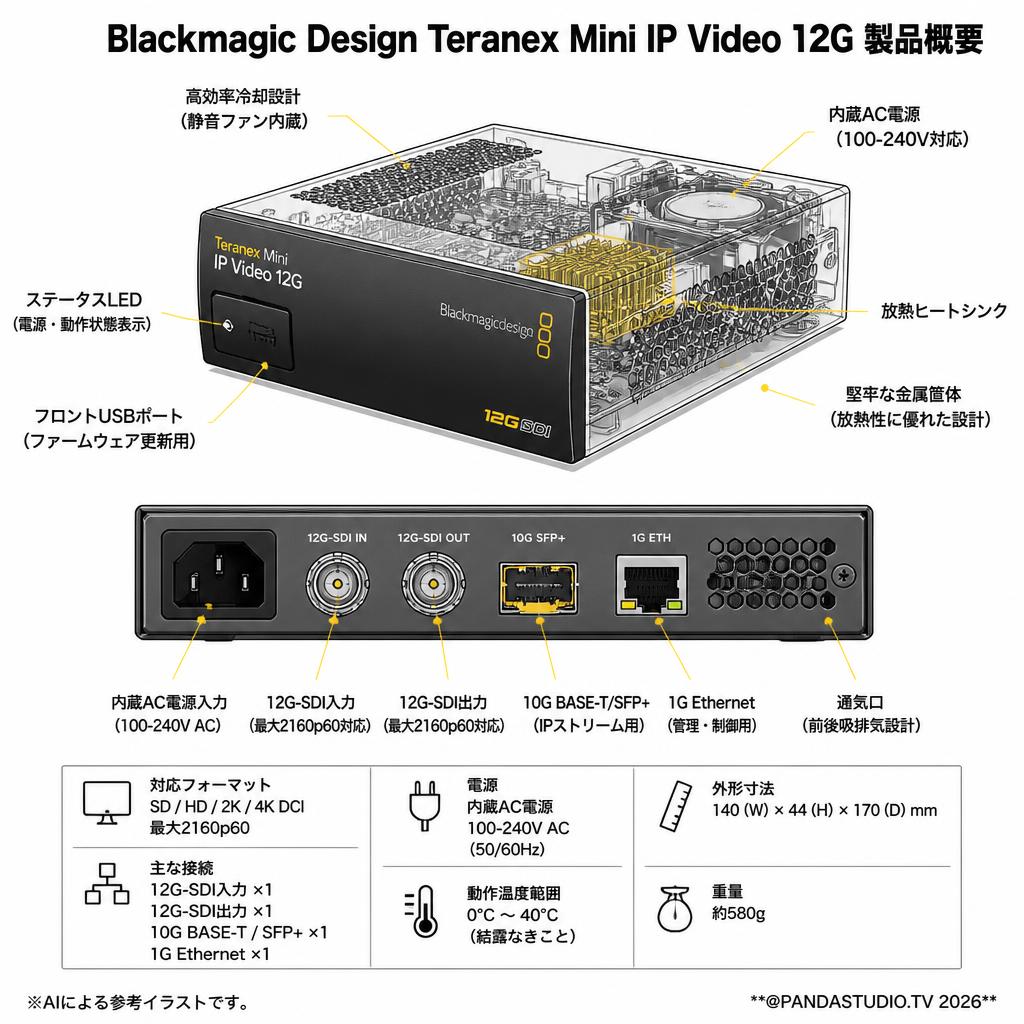

Image sensor: 本製品はコンバーターのため非搭載
Lens: 本製品はコンバーターのため非搭載
Video resolution & framerate: 最大2160p60（SD/HD/2K/4K DCI対応）
Photo resolution: 本製品はコンバーターのため非搭載
Waterproof rating: 防水性能なし（屋内利用推奨）
Battery (capacity, runtime, charging time): 非搭載（内蔵100-240V AC電源駆動）
Storage: 非搭載
Connectivity: 12G-SDI入力 x1、12G-SDI出力 x1、10G BASE-T/SFP+ x1、1G Ethernet x1
Dimensions & weight: 140(W) x 44(H) x 170(D) mm、約580g
Operating temperature range: 0°〜40°C
