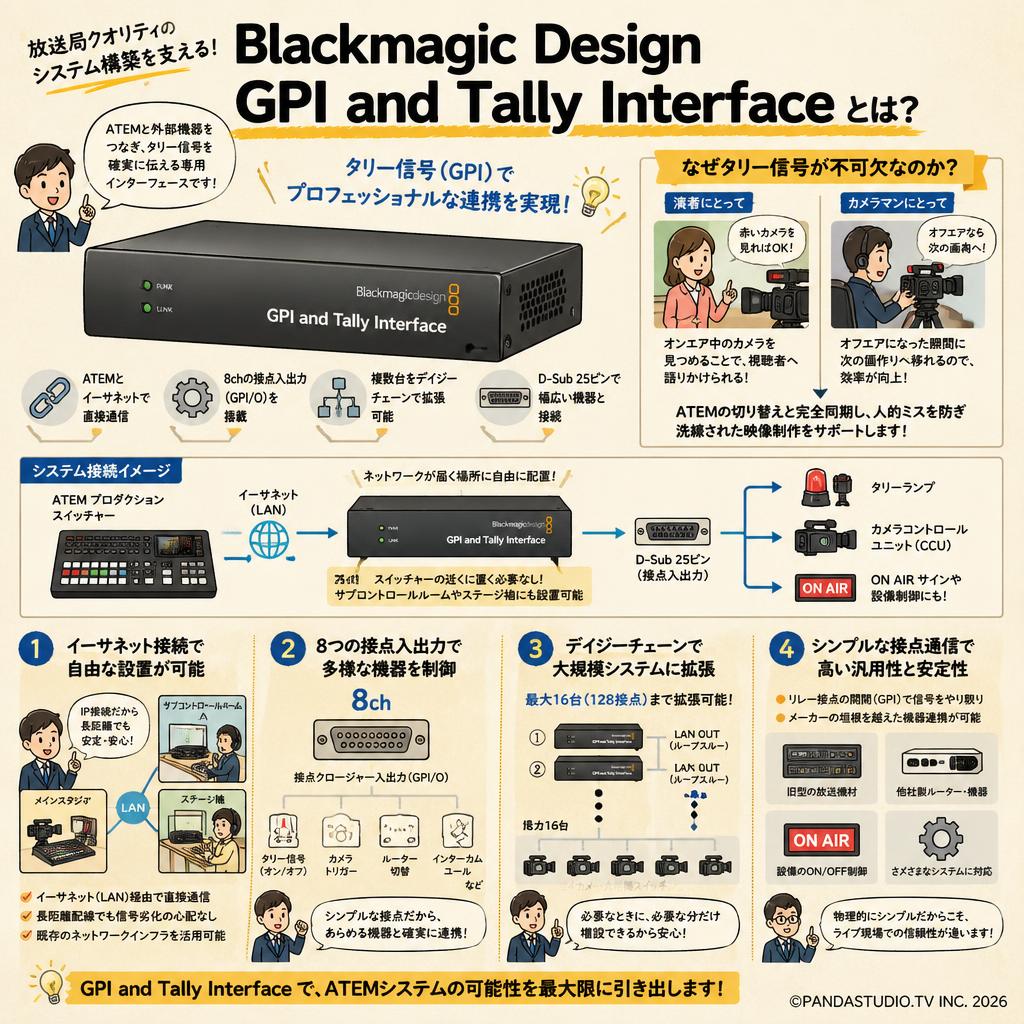

放送局クオリティのシステム構築を支える中核デバイスとは

Blackmagic Design GPI and Tally Interfaceは、ATEMプロダクションスイッチャーとカメラや外部機器を連携させ、出演者やカメラマンに「現在どのカメラの映像がオンエアされているか」を視覚的に伝えるための専用インターフェースです。ライブ配信や番組収録の現場において、映像の切り替え情報を物理的な接点信号（GPI）に変換し、外部のタリーランプやカメラコントロールユニット（CCU）へと確実に伝達します。単なるアクセサリーではなく、複数の機材が連動するプロフェッショナルなスタジオシステムを構築する上で、機器間のコミュニケーションを司る極めて重要な役割を担っています。

なぜプロのライブ配信現場においてタリー信号が不可欠なのか

マルチカメラ収録において、タリーランプの点灯は演者の目線誘導やカメラマンのフレーミング判断において絶対的な指標となります。演者は赤く点灯したカメラを見つめることで視聴者へ直接語りかけることができ、カメラマンは自分の担当するカメラがオフエアになった瞬間に次の画角作りへ移ることができます。本機は、この一連のワークフローをATEMスイッチャーの動作と完全に同期させることで、人的ミスを防ぎ、より洗練された映像制作を可能にします。

既存のネットワーク資産を活かすイーサネット接続の優位性

本機はATEMスイッチャーと直接イーサネット経由で通信を行うアーキテクチャを採用しています。これにより、スイッチャー本体の近くに設置する必要がなく、ネットワークが届く範囲であればスタジオのサブコントロールルームやステージ袖など、配線に最も適した任意の場所に配置できます。IPベースでの通信は、長距離のケーブル引き回しによる信号減衰のリスクを排除し、現代のITインフラと融合した柔軟なスタジオ設計を実現します。

拡張性とデイジーチェーンによる大規模システムへの適応

本体には8つの接点クロージャー入出力を備えており、単体でも中規模の配信システムを十分にカバーできますが、最大の特徴はその拡張性にあります。本機はイーサネットのループスルー端子を備えており、複数台をデイジーチェーン（数珠つなぎ）で接続することが可能です。これにより、16カメ、24カメといった大規模なスイッチング環境に移行する際も、システム全体を再構築することなく、必要な数の接点をシームレスにスケールアップできます。

シンプルな接点通信がもたらす高い汎用性と安定性

複雑なデジタルプロトコルに依存せず、物理的なリレー接点の開閉（GPI）によって信号をやり取りする設計思想は、メーカーの垣根を越えた機器連携を可能にします。旧型の放送用機材や他社製のルーター、さらには「ON AIR」サインの点灯といった設備制御まで、D-Sub 25ピンコネクタを介してあらゆる機器と確実に対話できます。この物理的なシンプルさこそが、絶対に失敗が許されないライブ送出の現場で本機が厚く信頼されている最大の理由です。

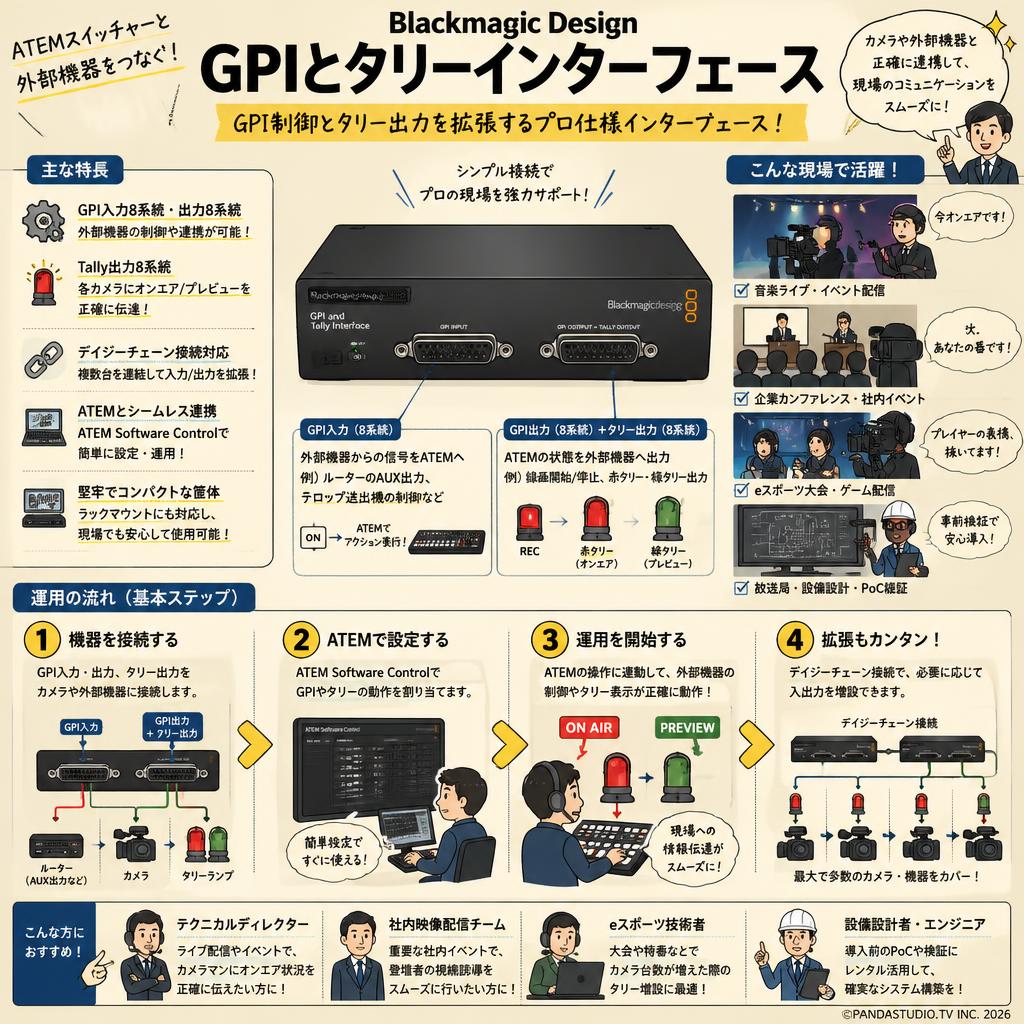

• 音楽ライブのマルチカメラ配信を担うテクニカルディレクター

  複数台のカメラを運用するワンマンオペレーター。週末の音楽フェス配信案件で、カメラマンにオンエア状況を正確に伝えるため、一時的にタリーシステムを構築したい場合に最適。本機をレンタルすることで、高額な設備投資を抑えつつプロ水準の連携を実現します。

• 企業カンファレンスを運営する社内映像配信チーム

  企業の広報やIT部門の担当者。四半期ごとの全社総会など、失敗が許されない重要な社内イベントで登壇者の視線誘導をスムーズに行いたい層。スポット利用のレンタルであれば、機材の保管やメンテナンスの手間を省き、必要な時だけ確実な運用が可能です。

• eスポーツ大会の映像送出を担当するシステムエンジニア

  大規模なゲーム大会で、プレイヤーの表情を抜くカメラとゲーム画面のスイッチングを行う技術者。特番や年次大会でのみカメラ台数が大幅に増える際、デイジーチェーン接続によるタリー接点の増設目的で追加レンタルすることで、一時的な入力不足を解消します。

• 放送局のサブコントロールルーム改修を行う設備設計者

  スタジオのシステム更新を計画している設計担当者。本導入前に、既存のサードパーティ製ルーターやCCU（カメラコントロールユニット）とATEMスイッチャー間のGPI通信が仕様通りに動作するかを検証するための事前評価（PoC）としてレンタルを活用します。

• トーク番組配信で目線を的確に誘導するのにおすすめの構成

  都内スタジオでのYouTubeトーク番組収録シーン。ATEMスイッチャーと本機をイーサネット接続し、各カメラのタリーランプを点灯させます。演者が「今どのカメラを見れば良いか」を瞬時に把握できるため、視聴者に語り掛けるような質の高いVODコンテンツが完成します。

• 音楽フェスでカメラマンのスイッチングミスを防ぐ最適な運用

  屋外の音楽フェスにおけるライブビューイング映像の制作。ステージ前の複数カメラマンに対して、オンエア中のカメラをタリー信号で通知します。これにより、カメラマンは自分の映像が使われていないタイミングで安全に画角変更ができ、ミスのないライブ映像を提供できます。

• 企業の株主総会で外部ルーターと連動させる信頼のシステム

  ホテルで開催される大規模な株主総会での映像送出。本機のGPI出力を利用し、ATEMスイッチャーの切り替えに合わせて会場のプロジェクター用外部マトリックスルーターを連動させます。接点通信による遅延のない物理制御で、株主向けの確実なプレゼン映像を映し出します。

• ニューススタジオで既存のCCUとATEMを統合する機材

  地方局のニュース番組収録において、既存のソニー製やパナソニック製のCCUのタリー入力端子と本機の接点出力をD-Sub 25ピンケーブルで接続します。メーカーの異なる機材間でも確実なタリー連動が実現し、スムーズなニュース番組のオンエアが可能です。

• eスポーツ大会でプレイヤーのリアクションを逃さない配信環境

  アリーナ規模のeスポーツ大会での配信オペレーション。プレイヤーの顔を狙う小型カメラ群に対し、本機を複数台デイジーチェーン接続してタリー信号を分配します。スイッチング状況が瞬時に伝わるため、決定的な瞬間のプレイヤーの表情を逃さずハイライト動画を制作できます。

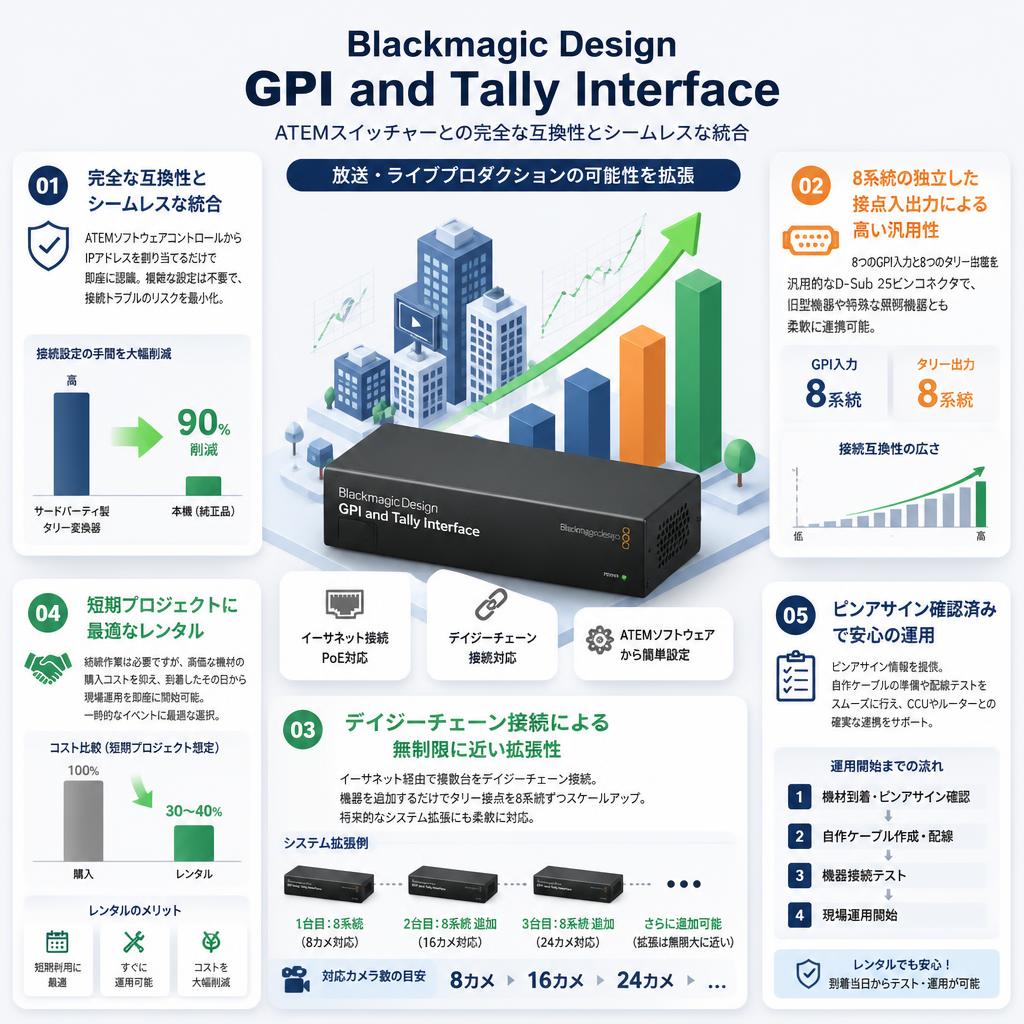

ATEMスイッチャーとの完全な互換性とシームレスな統合

サードパーティ製のタリー変換器と比較して、Blackmagic Design純正である本機はATEMソフトウェアコントロールからIPアドレスを割り当てるだけで即座に認識されます。複雑なルーティング設定が不要で、接続トラブルのリスクを最小限に抑えた確実な運用が可能です。

8系統の独立した接点入出力による高い汎用性

1台に8つのGPI入力および8つのタリー出力を搭載。Roland Smart Tallyのような専用システムとは異なり、汎用的なD-Sub 25ピンコネクタを介してリレー接点を提供する設計です。これにより、独自のカスタムケーブルを作成して旧型の放送機器や特殊な照明機器とも容易に連携させることができます。

デイジーチェーン接続による無制限に近い拡張性

大規模なマルチカメラ環境において、本機はイーサネット経由で複数台をデイジーチェーン接続することが可能です。例えば16カメ、24カメといったシステムを構築する際も、本機を追加するだけでタリー接点を8系統ずつ簡単にスケールアップでき、将来的なシステム拡張にも柔軟に対応します。

短期プロジェクトに最適なピンアサイン確認済みのレンタル

GPI通信には結線作業が必要ですが、レンタルでは一時的なイベントのために高価な機材を購入するコストを抑えられます。自作ケーブルの準備やはんだ付けの知識は必要になりますが、機材が到着したその日から手持ちのCCUやルーターとの配線テストと現場運用を即座に開始できるのがレンタルならではの強みです。

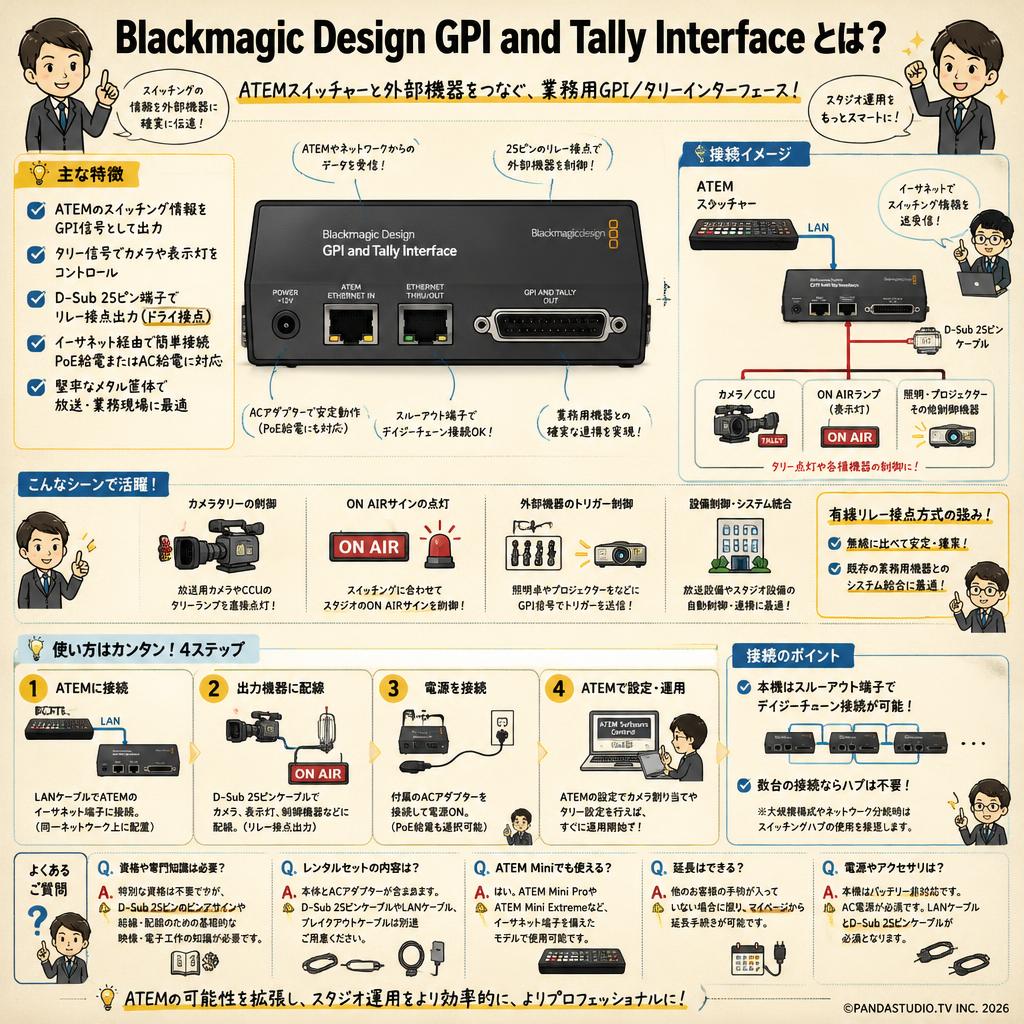

Q: 使用に資格や専門知識は必要ですか？
A: 特別な資格は不要ですが、D-Sub 25ピン端子のピンアサインを理解し、接続先のカメラやCCUの仕様に合わせてケーブルを結線・配線するための基礎的な映像技術および電子工作の知識が必要です。

Q: レンタルセットには何が含まれますか？
A: 本体およびACアダプターが含まれます。D-Sub 25ピンケーブルや結線用のブレイクアウトケーブル、イーサネットケーブルは標準では含まれない場合が多いため、用途に合わせて別途ご用意いただく必要があります。

Q: ATEM Miniシリーズでも使用できますか？
A: はい、ATEM Mini ProやATEM Mini Extremeなどのイーサネット端子を備えたモデルであれば、ネットワーク経由で接続し、カメラのスイッチング情報をGPI信号として出力することが可能です。

Q: Cerevo FlexTallyなどのワイヤレスタリーと比較してどう違いますか？
A: FlexTallyが無線通信を利用した手軽なランプ点灯に特化しているのに対し、本機は有線のリレー接点通信を行います。既存のCCUや放送用カメラ本体のタリーランプを直接光らせるなど、業務用機器とのシステム統合に適しています。

Q: 別途用意すべきメモリカード・バッテリー・アクセサリは？
A: 本機は記録メディアやバッテリー駆動には対応していません。運用には必ずAC電源が必要です。また、ATEMスイッチャーと接続するためのLANケーブル、および出力先機器へ接続するためのD-Sub 25ピンケーブルが必須となります。

Q: 複数台接続する場合、ハブは必要ですか？
A: 本機同士を数台接続する場合は、製品自体が持つイーサネットのスルーアウト端子を利用してデイジーチェーン（数珠つなぎ）接続が可能なため、必ずしも別途スイッチングハブを用意する必要はありません。

Q: 利用途中でレンタル期間を延長できますか？
A: はい、他のお客様の予約が入っていない場合に限り、Webサイトのマイページから延長手続きが可能です。長期間のシステム検証などでスケジュールが延びた際にも柔軟に対応いたします。

Q: ライブ配信以外の業務用途等の具体シーンに適していますか？
A: はい、スイッチャーの切り替えに合わせてスタジオの「ON AIR」サイン（表示灯）を点灯させたり、外部のプロジェクターや照明卓にトリガー信号を送るなど、設備制御のインターフェースとしても広く活用されています。

• Cerevo FlexTally...
  無線通信によるランプ点灯に特化しており、配線不要で動き回るカメラマンの運用に適しています。
• Roland Smart Tally...
  Roland製スイッチャーと連携し、スマートフォンやタブレットをタリーランプとして代用したい層に最適です。
• SKAARHOJ Tally Box...
  複数メーカーのスイッチャープロトコルに対応しており、機材が混在する環境を構築する技術者に好まれます。
• Datavideo TB-5...
  Datavideo製スイッチャー専用のタリーボックスで、同社製システムで一貫して構築しているユーザー向けです。
• TSL Products TallyMan...
  大規模放送局向けの高度なタリー統合システムで、数百の入出力を一括管理する設備設計者に選ばれています。

配信技術者 (30代 男性) / 純正ならではの圧倒的な安定感。ただし結線知識は必須 : 評価 ★★★★☆ 4.0

YouTubeの音楽ライブ配信でATEM Television Studioと組み合わせて使用しました。純正品のためネットワーク上で即座に認識され、本番中のタリー遅延や通信落ちが一切なかったのは素晴らしいです。ただ、D-Sub端子からのピンアサインを調べて自作ケーブルを用意する必要があるため、事前の準備時間と電子工作の知識が求められます。

放送局設備担当 (50代 男性) / 既存のCCUとの連動がスムーズ。設定UIが少し古め : 評価 ★★★★☆ 4.5

スタジオサブの改修に伴い、旧型のソニー製カメラコントロールユニットとATEMを連動させるために導入（検証ブログより）。物理的なリレー接点による通信なので、メーカーを問わず確実なタリー連動が構築できた点に大満足です。設定用のSetupユーティリティソフトのインターフェースがやや古く、IPアドレスの割り当てで少し戸惑いました。

映像クリエイター (40代 男性) / 複数台のデイジーチェーンが便利。ケーブル自作の手間あり : 評価 ★★★☆☆ 3.5

eスポーツ大会の配信で12眼のカメラを運用した際、本機を2台デイジーチェーン接続してタリーを拡張しました。（機材レビューサイトより）イーサネットケーブル1本で数珠つなぎにできる拡張性の高さは評価できます。一方で、D-Sub 25ピン用のブレイクアウトケーブルが標準付属していないため、現場に合わせたケーブルの調達・自作コストがネックになると感じました。

必須アクセサリ

• CAT6 LANケーブル 5m...
  ATEMスイッチャーやネットワークハブとの安定したイーサネット接続に必須です。
• D-Sub 25ピン ブレイクアウトケーブル...
  本機の接点信号を各カメラやCCU、外部機器へ分配するために使用します。

用途別のおすすめ

• ATEM Television Studio HD...
  本機と親和性が高く、中規模のライブ配信システムの中核となるスイッチャーです。
• Blackmagic Studio Camera 4K Pro...
  タリー機能を内蔵しており、本機と組み合わせることで完璧なスタジオ構築が可能です。

代替・類似製品

• Cerevo FlexTally...
  有線配線が難しい現場で、ワイヤレスで手軽にタリーランプを点灯させたい場合の代替機です。

接続
GPI接点入力：8系統（D-Sub 25ピン経由）
タリー接点出力：8系統（D-Sub 25ピン経由）
PCインターフェース：USB（設定用）
イーサネット：10/100 BaseT x1、ループスルー出力 x1

ソフトウェア
設定ソフトウェア：Blackmagic ATEM Setupユーティリティ（Windows / Mac対応）

電源条件
電源：12Vの国際対応ACアダプター同梱
消費電力：要確認

物理的仕様
寸法：幅 136mm × 奥行き 91mm × 高さ 22mm
重量：約 240g

環境条件
作動温度：0°〜40°C
保管温度：-20°〜45°C
相対湿度：0%〜90%（結露なし）
