主な特長
1/2.8型、207万画素プログレッシブCMOSセンサー搭載
高倍率光学20倍、16倍デジタルズーム
UVC(USB Video Class)に対応し、高画質、高倍率のWebカメラとして活用可能
※ UVCにてPCと接続時は、ストリーミングでの配信はできません。
H.264、H.265、Motion JPEGエンコーディングに対応し、高解像度のメインストリーム と 低解像度のサブストリームのデュアルストリーミングに対応
ストリーミングプロトコルNDI|HX と SRT対応し高画質で安定したライブ配信を実現
※ NDI|HXは、KY-PZ200Nに標準搭載されています。
ストリーミング中、NTPに同期したVITC方式によるマルチカメラ同期が可能
リモートカメラコントローラー RM-LP100により最大100台のカメラ制御が可能

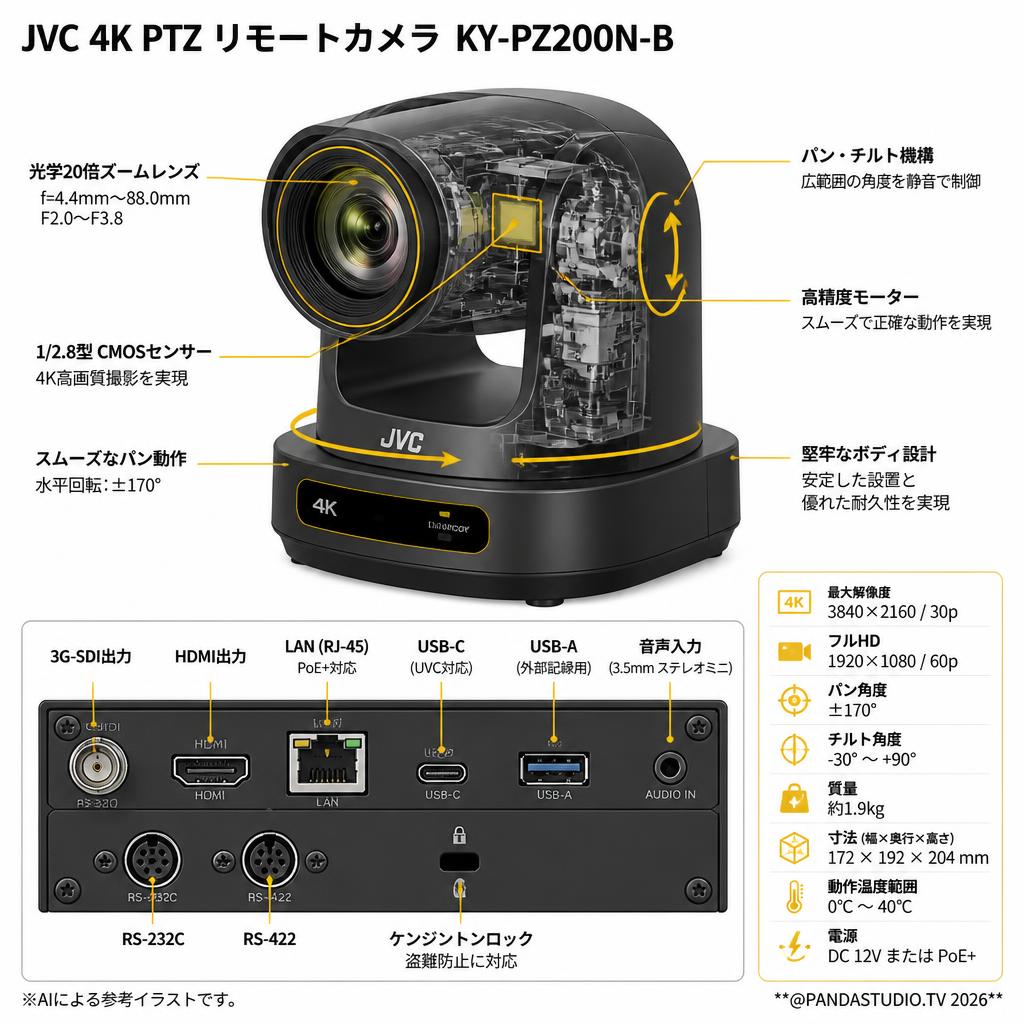

カメラ機能
1/2.8型、207万画素プログレッシブCMOSセンサー搭載
HD出力に対応する1/2.8型、最大有効画素207万画素 プログレッシブCMOSセンサーを搭載し、高品位な映像描写を実現しました。
高性能・高倍率 光学20倍/デジタル16倍ズームを搭載
高倍率 光学20倍ズームレンズ(16倍デジタルズーム)を搭載し35mm換算で30.2~606.9mmと幅広いシーンで撮影・配信が可能。
※ デジタルズームの倍率は、切、2倍、4倍、8倍、16倍から設定できます。
多彩なインフェース HDMI、3G-SDI、LAN(PoE対A応)の映像出力を搭載
HDMI と 3G-SDI端子を装備し、HDMI と LANの同時出力、または、3G-SDI と LANの同時出力が可能で、さまざまな撮影用途やシステム構築に対応可能です。
優れた旋回性能 広範囲の被写体をクイック & スムーズに撮影
パン±170°、チルト-30°~+90°の広範囲をカバーし、パンスピード1.7°~100°/秒、チルトスピード1.7°~69.9°/秒の旋回性能を実現。滑らかなカメラワークを可能にします。
※ パン、チルト、ズームの動作位置によっては、本体が映像に映り込むことがあります
リモートカメラコントローラー「RM-LP100」イベントホール や 会議場などでのマルチカメラ撮影に対応
JVC製リモートコントローラー「RM-LP100」を経由してHUB(スイッチングハブ)接続により、本機1台で最大100台のカメラ制御が可能。
コントロールレバー と シーソー型ズームレバーによりパン/チルト/ズーム(PTZ)操作 と カメラ機能の設定変更に対応します。
撮影時のオペレーターの操作性 や ランニングコストの削減が可能になることで、近年需要が高まったIPリモートプロダクション収録 や コンサート、リモート講義のストリーミング配信から大規模な議会中継 や 教会のミサ配信まで、高画質で低コスト・省人化での運用が可能になります。
プリセット機能 最大255ポジションのプリセットメモリーが可能
パンニング/チルト/ズーム位置、フォーカス、シャッタースピード、ホワイトバランス設定など、最大255のポイントが記憶できます。
赤外線リモコン(付属) 本機を最大4台までコントロール可能
パンニング 、チルト、ズーム および プリセットなどが可能な赤外線リモコンを付属しています。
1台の赤外線リモコンに本機4台まで選択して操作できます。
※ 複数台の同時操作はできません。
一般部 |
電圧 |
DC12V(ACアダプター使用時)、DC37~57V(PoE給電時) |
PoE給電 |
IEEE802.3af 準拠 |
消費電流 |
0.65A(ACアダプター使用時)、0.19A(PoE給電時) ※設定が工場出荷の場合 |
外形寸法 |
幅141.5x 高さ 164 x 奥行 168.4mm |
質量 |
約1.5Kg |
許容温度 |
0℃~40℃(動作)、-20℃~50℃(保存) |
許容湿度 |
30%RH~80%RH(結露なきこと) |
レンズ部 |
レンズ |
F1.8~F2.8、f=4.4~88.5mm (35mm判換算 : 約30.2~606.9mm) |
光学ズーム |
20倍 |
水平画角 |
60.7°(Wide端 )~ 3.36°(Tele端 ) |
垂直画角 |
34.1°(Wide端 )~ 1.89°(Tele端 ) |
デジタルズーム |
OFF、2倍、4倍、8倍、16倍 |
カメラ部 |
撮像素子 |
1/2.8型プログレッシブCMOS、最大有効画素 : 207万画素 |
同期方式 |
内部同期(内蔵SSG) |
ゲイン |
0、3、6、9、12、15、18、21、24、27、30、33、36、42、45、48dB |
電子シャッター |
1/30~1/10000 |
ホワイトバランス |
AUTO、屋内、屋外、ワンプッシュ、MANUAL |
逆光補正 |
〇(OFF、ON) |
DNR(デジタルノイズリダクション) |
3Dデジタルノイズリダクション(OFF、1~8、AUTO) |
フリッカー補正 |
OFF、50Hz、60Hz |
H & V反転 |
〇 |
画像フリーズ |
〇 |
プリセットポジション |
最大255 |
プリセット精度 |
0.1° |
LED |
電源、スタンバイ |
MENU表示言語 |
8ヶ国語(日本語、英語、中国語、ロシア語、フランス語、スペイン語、イタリア語、ドイツ語) |
端子部 |
電源入力 |
DC12V(添付ACアダプター専用) |
HDMI出力 |
HDMI TypeA x1 |
SDI出力
|
BNC(不平衡) x1、720p / 1080i / 1080p、音声重畳 |
(3G-SDI : SMPTE ST424準拠、HD-SDI : SMPTE ST292準拠) |
LINE入力 |
φ3.5mm ステレオミニジャック x1 |
LINE出力 |
φ3.5mm ステレオミニジャック x1 |
USB
|
USB-Aタイプ x1(USB 2.0)※メンテナンス用 |
USB-Bタイプ x1(USB3.0)※UVC用 |
LAN |
RJ-45 x1、PoE給電 : DC37V~57V |
RS485 |
2pin Phoenix Port x1 |
RS232C IN |
8pin Mini DIN x1 |
RS232C OUT |
8pin Mini DIN x1 |
映像部 |
ビデオ圧縮形式 |
H.264 / H.265 / MJPEG |
画像解像度 |
1920x1080 / 60p、59.94p、50p、30p、29.97p、25p、60i、59.94i、50i 1280x720 / 60p、59.94p、50p |
ネットワーク部 |
ネットワーク |
10BASE-T / 100BASE-TX / 1000BASE-T(RJ45コネクター) |
ビデオストリーミング |
メインストリーム、サブストリーム |
メインストリーム解像度 |
1920x1080、1280x720、1024x576、720x480、720x408、640x480、640x360 |
サブストリーム解像度 |
720x480、720x408、640x480、640x360、480x320、320x240 |
ビデオビットレート |
32kbps~61440kbps |
ビットレートタイプ |
CBR、VBR |
フレームレート |
60p、59.94p、50p、30p、29.97p、25p |
オーディオ圧縮形式 |
AAC(96kbps、128kbps) |
プロトコル形式
|
コントロール:スタンダード、NDI|HX |
ストリーミング:RTSP/RTP、RTMP/RTMPS、SRT、Multicast、NDI|HX |
※配信可能な解像度、フレームレート、ビットレートは選択される設定条件によって異なります。 |
