「BNCケーブル 50m 5C 赤」がプロの現場で果たす役割とは

「BNCケーブル 50m 5C 赤」は、映像制作やライブ中継、イベント設営の現場において、カメラからスイッチャー、またはモニター間での映像信号を長距離かつ安定して伝送するための業務用の同軸ケーブルです。プロフェッショナルな現場では、HD-SDIや3G-SDIといった非圧縮のデジタル映像信号を遅延なく送ることが求められます。本製品は、一般的な民生用ケーブルとは一線を画す高いシールド性能と伝送品質を備えており、情報収集段階のユーザーにとって、現場のインフラを支える最も確実な選択肢となります。単なる接続用ケーブルではなく、映像システムの信頼性を根底から担保する重要な役割を担っています。

なぜ「5C」なのか？長距離伝送における信号減衰の克服

映像信号はケーブル長が伸びるほど減衰し、ノイズや映像の途切れ（ブラックアウト）を引き起こすリスクが高まります。本製品が採用している「5C」という太さの規格は、内部の導体と絶縁体が厚く設計されており、細径の3Cケーブルと比較して高周波信号の減衰を大幅に抑えることができます。50mという長距離伝送においては、この物理的な太さが信号の完全性を保つための必須条件となります。スイッチャーから遠く離れたステージ上のカメラや、中継車から会場内部への配線など、距離の壁を越えて高品質な映像を届けるための技術的な基盤がこの5C規格にあります。

「赤色」のシースがもたらす現場での圧倒的な視認性

本製品の最大の特徴の一つは、ケーブルの外装（シース）が鮮やかな赤色で設計されている点です。複雑な映像現場では、黒色の電源ケーブルや音声ケーブル、他の映像ケーブルが入り乱れます。赤色のBNCケーブルを特定のメインカメラや重要なリターン映像のラインとして割り当てることで、結線ミスを物理的に防ぐことが可能です。また、薄暗い舞台袖や屋外の芝生上でも視認性が高く、スタッフが足を引っ掛ける事故を未然に防ぐ安全対策としても機能します。万が一のトラブル時にも、信号経路を目視で即座に追跡できるため、ダウンタイムの最小化に直結します。

過酷な環境に耐えうるプロ仕様の耐久性と柔軟性

イベントやロケの現場では、ケーブルは踏まれたり、強く引っ張られたり、鋭角に曲げられたりと過酷な扱いに晒されます。本製品は、内部の同軸構造を保護する堅牢な外部シースを備えながらも、現場での引き回し（這わせ）がしやすい適度な柔軟性を保持しています。また、両端に装着されたBNCコネクタは、機材の端子にしっかりとロックされる機構を持ち、不意の引っ張りによる抜け落ちを防止します。繰り返しの設営と撤収が行われるプロのワークフローにおいて、断線リスクを低減し、長期間にわたって安定したパフォーマンスを発揮するよう設計されています。

現代の映像制作ワークフローにおけるポジショニング

IP伝送やワイヤレス映像伝送技術が進化する現代においても、物理的なBNCケーブルによるベースバンド伝送は、最も遅延が少なく、外的電波干渉を受けない「絶対的な信頼性」を持つ手段として重宝されています。特に50mクラスの有線接続は、失敗の許されないライブ配信や大型カンファレンスにおいて、メインの伝送経路または究極のバックアップとして機能します。本製品は、最新のデジタル機材のポテンシャルを最大限に引き出すためのアナログ的な土台であり、堅牢な映像システムを構築する上で欠かすことのできないマスターピースとして位置づけられています。

• 音楽ライブ配信のテクニカルディレクター

  複数台のカメラを運用するライブ配信現場の責任者。単発のフェスイベントなどで、カメラごとにケーブルの色を変えて配線ミスを防ぐために本製品をレンタルします。黒一色のケーブル群の中で赤色をメインカメラに割り当てることで、暗いステージ袖でも即座にラインを特定でき、トラブル時の原因究明の遅れという課題を解決します。

• 大規模ホールの仮設映像設備担当者

  企業カンファレンスや株主総会などで、会場後方のスイッチャーから前方スクリーン脇のプロジェクターまで映像を送る設営スタッフ。年数回の大型案件のために50mの長尺ケーブルをレンタル利用します。無線伝送では電波干渉が不安な環境において、5C規格の低減衰ケーブルを用いることで、映像の途切れや遅延という致命的なリスクを排除します。

• 屋外スポーツ中継の派遣カメラマン

  週末のサッカーや陸上競技の大会で、フィールドレベルからスタンド上部の中継拠点まで映像を送る撮影者。屋外での長距離配線が必要なシーンにおいて、スポットで本製品をレンタルします。緑の芝生や土の上でも目立つ赤色ケーブルを使用することで、観客や競技者がケーブルに足を引っ掛ける事故を防ぎ、安全な現場運営を実現します。

• 事前検証を行うシステムインテグレーター

  放送局やホールの常設映像システムを設計・施工するエンジニア。本導入の前に、実際の現場環境で50mのケーブル長でSDI信号が正常に伝送できるかをテストするためにレンタルを活用します。高価な長尺ケーブルを購入する前に、実機材との相性や減衰具合を検証することで、施工後の「映像が映らない」という設計ミスのペインポイントを解消します。

• 音楽フェスのマルチカメラ収録で配線ミスを防ぐための色分けケーブル

  薄暗いライブハウスや野外ステージにおいて、スイッチャーから各カメラへ配線するシーン。メインのボーカル寄りカメラ（1カメ）にのみこの赤色ケーブルを使用し、1080/60pの3G-SDI信号を伝送します。視認性の高さにより、撤収時の巻き取りや配置変更がスムーズになり、ミスのない確実なスイッチングアウトプットを実現します。

• 広い体育館でのスポーツ中継において中継席まで映像を届ける長距離伝送

  バスケットボールなどのアリーナ競技で、コートサイドのカメラから観客席上部の中継ベースへ映像を送るシーン。50mという長さを活かし、観客の動線を避けて壁沿いやキャットウォークを這わせる安全なルーティングを行います。5Cの太い芯線により、長距離でもノイズのないクリアな配信向け映像を安定して出力できます。

• 企業の大規模展示会でメインスクリーンへ遅延なく映像を出力するセッティング

  幕張メッセなどの大型展示会場で、ブース裏のコントロール卓から頭上の大型LEDビジョンへ映像を送出するシーン。無線伝送ではWi-Fi干渉が懸念されるため、有線のBNCケーブルをトラスに沿って這わせます。確実なBNCロック機構により、高所での不意の抜け落ちを防ぎ、来場者を惹きつける途切れのないプロモーション映像を提供します。

• 野外イベントの仮設ステージでスタッフの足元での視認性を高める安全対策

  公園などで開催されるフードフェスや地域イベントの特設ステージにて、カメラとモニターを接続するシーン。日中の屋外環境において、地面に這わせたケーブルが来場者や演者の動線と交差する場合でも、赤色のシースが警戒色として機能します。養生テープと併用することで、つまずきによる機材転倒を防ぎ、安全にイベント記録映像を残せます。

• 複数日の舞台演劇収録で機材トラブル時の原因特定を迅速化する配線管理

  劇場の客席後方にカメラを構え、数日間にわたって演劇を定点収録するシーン。電源ケーブルや音声のXLRケーブルが密集する中で、映像ラインのみを赤色のBNCケーブルで構築します。万が一スイッチャー側で映像が認識されない場合でも、ケーブルの経路を一目で追跡できるため、ダウンタイムを最小限に抑え、クライアント向けの完パケ制作を完遂できます。

• 5C-FB規格採用による圧倒的な低減衰と長距離伝送の安定性

  一般的な細径の3C-2Vケーブルが数十メートルでHD-SDI信号の限界を迎えるのに対し、本製品は中心導体が太くシールド性能に優れた5C-FB規格を採用しています。50mという長距離でも信号の減衰率を極めて低く抑え、1080/60pの3G-SDI信号をノイズやブラックアウトなしでスイッチャーまで確実に伝送します。物理的な太さがもたらす電気的特性の違いが、現場での絶対的な安心感を生み出します。

• 現場のオペレーションを劇的に改善する「赤色」シース

  黒色が標準的な同軸ケーブル市場において、本製品は視認性の高い赤色シース（外装）を採用しています。例えば競合の黒色ケーブルを複数本束ねた場合、両端の識別にはテプラやカラーテープでのラベリングが必須ですが、本製品をメイン回線に用いることで物理的な色分けが完了します。薄暗い現場や複雑な配線下でも瞬時にラインを特定でき、設営・撤収時の作業時間を大幅に短縮します。

• 75Ωのインピーダンス整合と堅牢なBNCロックコネクタ

  映像信号の反射を抑え、伝送ロスを防ぐためにケーブル全体で厳密な75Ωのインピーダンスが保たれています。また、両端のBNCコネクタは機材側の端子に押し込んで回すことで強固にロックされる機構を備えており、HDMIケーブルのような挿すだけの規格と比較して、不意の引っ張りによる抜け落ちリスクがほぼゼロになります。プロの現場で求められる物理的・電気的な接続の信頼性を高次元で満たしています。

• 単発の大型イベントに最適な「メンテナンス済みの長尺レンタル」

  50mの5Cケーブルは重量が約3.5kg〜4kgに達し、購入すると保管スペースの確保や、使用後の「8の字巻き」による断線防止メンテナンスに多大な手間がかかります。本製品のレンタルでは、専用のケーブルタイで綺麗に巻かれ、導通テストが完了した万全の状態でお届けします。年数回の長距離配線が必要なイベント用途において、初期投資と維持管理コストをゼロに抑えつつ、必要な時だけ高品質なインフラを利用できる点が最大のメリットです。

Q: 50mの長さで映像信号の遅延や画質劣化は発生しませんか？
A: 本製品は信号減衰の少ない5C規格を採用しているため、50mの距離でもHD-SDIや3G-SDI（1080/60p）の信号であれば、デジタルデータとして遅延や画質劣化なくクリアに伝送可能です。

Q: 3Cケーブル（細径）と比較してどう違いますか？
A: 3Cケーブルは細く取り回しが良い反面、長距離では信号が減衰し映像が途切れるリスクがあります。本製品（5C）は太く重量がありますが、50mの長距離でも安定した伝送が可能な点が最大の違いです。

Q: レンタル品は事前に断線などのチェックが行われていますか？
A: はい、レンタル専用の機材センターにて、出荷前に必ず専用のケーブルテスターを用いた導通チェックと、コネクタ部分の物理的な破損確認等のメンテナンスを行ってからお届けしています。

Q: 4K映像（12G-SDI）の伝送には対応していますか？
A: 本製品は主に3G-SDI（フルHD）までの伝送を想定した規格です。12G-SDI（4K）信号を50m伝送する場合、信号の減衰により映像が出力されない可能性が高いため、光伝送ケーブルの利用を推奨します。

Q: 屋外の雨天や泥のある環境でも使えますか？
A: ケーブルの被覆自体はある程度の耐候性がありますが、両端のBNCコネクタ部分は防水仕様ではありません。屋外で使用する際は、接続部分に防水テープを巻くなどの水濡れ対策が別途必要です。

Q: 利用途中でレンタル期間を延長できますか？
A: はい、他のお客様の予約が入っていない場合に限り、ウェブサイトからレンタル期間の延長手続きが可能です。イベントの順延や追加撮影が発生した際も柔軟に対応できます。

Q: ケーブルはどのような状態で梱包されて届きますか？
A: 現場ですぐに引き回せるよう、内部の芯線に負担をかけないプロ仕様の「8の字巻き（順逆巻き）」で束ね、専用の面ファスナーで固定した状態で段ボールに梱包してお届けします。

Q: 複数台のカメラ用に、赤以外の色と組み合わせてレンタルできますか？
A: はい、在庫状況によりますが、黒、青、緑など他の色のBNCケーブルも取り扱っております。複数色を組み合わせてレンタルいただくことで、現場での配線識別がさらに容易になります。

• BNCケーブル 50m 5C 黒
  同スペックの標準的な黒色モデルで、目立たせずに配線を隠したい舞台演出向け
• BNCケーブル 50m 3C 赤...
  より細く軽量で取り回しに優れるが、HD-SDI伝送距離の限界が近いため屋内スタジオ向け
• カナレ BNCケーブル 50m...
  放送局で標準採用される信頼のブランド品で、より厳密なインピーダンス精度を求めるプロ向け
• 光ファイバーHDMIケーブル 50m...
  SDI端子を持たない民生用カメラやPCからの映像出力を長距離伝送したいユーザー向け
• SDIケーブル 100m ドラム巻き...
  50mでは届かない大規模会場での配線や、撤収スピードを重視するリール付きを求める現場向け

ライブ配信エンジニア (30代 男性) / 複数カメラの配線管理が劇的に改善 : 評価 ★★★★★ 5.0

音楽フェスの現場でYouTube配信用のメイン回線としてレンタルしました。黒いケーブルが何十本も這う中で、赤色のケーブルは一目で自社のメインラインだと判別でき、撤収時の巻き取り作業が非常にスムーズでした。5Cの太さがあるので50mでも3G-SDI信号が全く途切れることなく安定していましたが、ケーブル自体がかなり重くかさばるため、運搬用のケースは大きめのものを用意する必要があります。

映像設備スタッフ (40代 女性) / 確実な伝送品質とロック機構の安心感 : 評価 ★★★★☆ 4.0

企業の株主総会で、後方の卓から前方のプロジェクターへ映像を送るために使用。HDMIの長距離伝送では過去にブラックアウトの痛い目を見ていますが、この5CのBNCケーブルは接続した瞬間に安定した映像が出力され、BNC特有のカチッとしたロック機構のおかげで設営中の抜け落ち不安もありませんでした。ただ、太くて硬めなので、コーナー部分を直角に這わせるような細かい取り回しには少し苦労しました。

スポーツ中継カメラマン (20代 男性) / 屋外での視認性が安全対策に直結 : 評価 ★★★★☆ 4.5

市民マラソン大会の中継スポットで、テントから沿道のカメラまでの配線用に借りました。グレーのコンクリートや土の上でも赤色が目立つため、スタッフや一般の観客がケーブルに足を引っ掛けるリスクを減らせたのが最大の収穫です。レンタル品は綺麗に8の字巻きされており、変な癖がついていなかったので現場での引き回しが楽でした。防水仕様ではないので、小雨が降った際にコネクタ部分を養生する手間はかかります。

必須アクセサリ

• BNC中継コネクタ...
  50mで長さが足りない場合に、別のBNCケーブルと延長接続するために必須
• ケーブルリール...
  50mの重く長いケーブルを絡ませずに素早く展開・巻き取りするために併用

用途別のおすすめ

• 養生テープ...
  人が通る動線上にケーブルを這わせる際、つまずき防止で床に固定するために追加
• SDI-HDMIコンバーター...
  SDI端子のない一般的なPCモニターやプロジェクターに映像を出力したい場合に必要

代替・類似製品

• 光伝送システム 100m...
  50m以上の距離や、4K（12G-SDI）のような大容量信号を減衰なく送りたい場合の上位代替

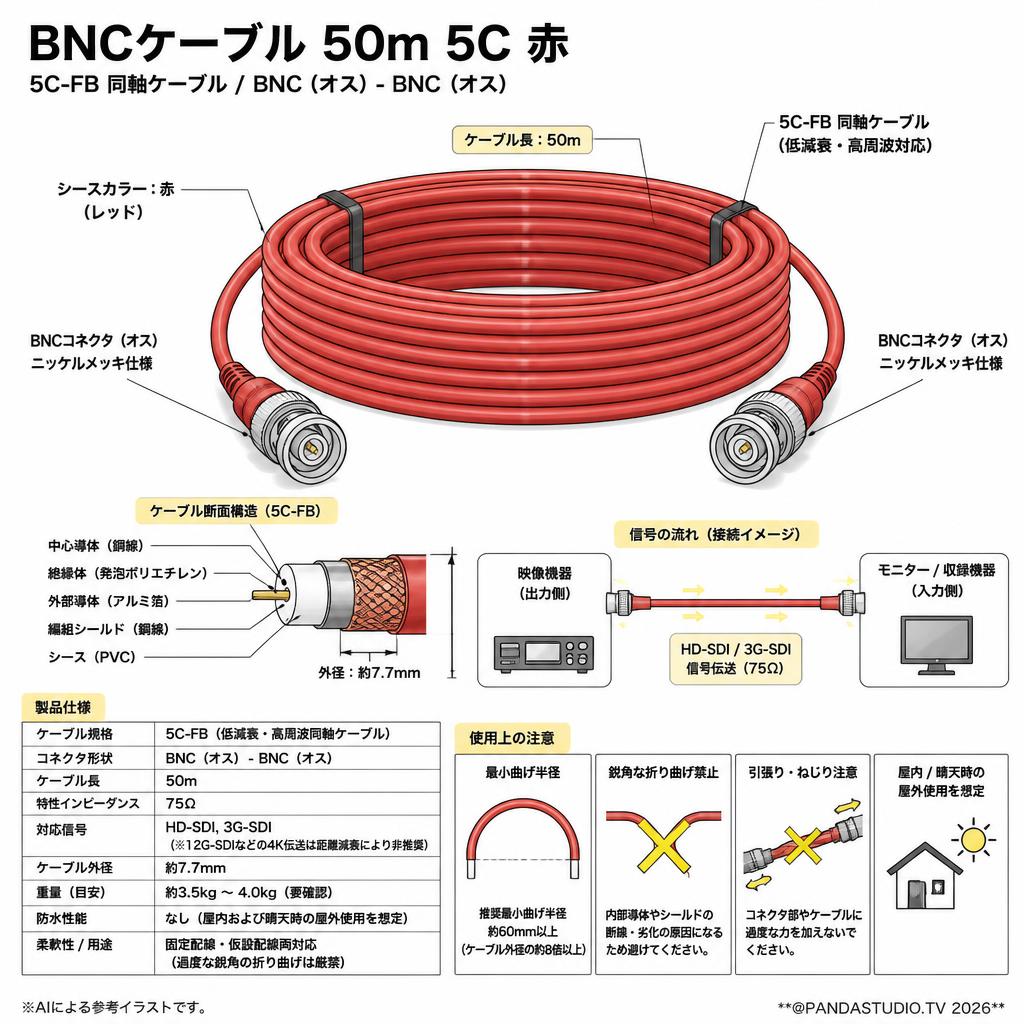

ケーブル規格: 5C-FB（低減衰・高周波同軸ケーブル）
コネクタ形状: BNC（オス） - BNC（オス）
ケーブル長: 50m
シースカラー: 赤（レッド）
特性インピーダンス: 75Ω
対応信号: HD-SDI, 3G-SDI（※12G-SDIなどの4K伝送は距離減衰により非推奨）
ケーブル外径: 約7.7mm
重量: 約3.5kg 〜 4.0kg（要確認）
防水性能: なし（屋内および晴天時の屋外使用を想定）
柔軟性: 固定配線・仮設配線両対応（過度な鋭角の折り曲げは厳禁）
