プロの現場で不可欠な映像・音声伝送の要とは？

「BNCケーブル 25m 5C 赤」は、放送局やライブ配信、イベント収録の現場において、安定した高品質な信号伝送を担うプロフェッショナル向けの同軸ケーブルです。映像機器同士を接続するためのインフラとして機能し、カメラからスイッチャー、モニターへの映像出力や、クロック信号などの同期用途に幅広く活用されます。デジタル化と高解像度化が進む現代の制作環境において、ノイズに強く確実なロック機構を持つ本製品は、現場の信頼性を支える根幹の役割を果たしています。一本のケーブルの不具合が放送事故に直結するシビアな環境だからこそ、確実な伝送性能が求められます。

なぜ「5C」という太さが選ばれるのか？

同軸ケーブルには用途に応じた様々な太さが存在しますが、本製品が採用している「5C」規格は、長距離伝送における信号の減衰を最小限に抑えるための設計です。細いケーブルは取り回しが容易な反面、距離が長くなると信号波形が崩れやすくなります。この製品は導体と絶縁体の構造が太く設計されているため、25mという距離でもHD-SDIや3G-SDIといった広帯域のデジタル信号を正確に届けることが可能です。安定性が最優先される中規模から大規模な配線環境に最適化されており、映像の乱れやブラックアウトを防ぎます。

現場のオペレーションを効率化する「赤色」の意義

ケーブルの外被に赤色が採用されている点は、単なるデザイン上の違いではなく、複雑な配線環境におけるヒューマンエラーを防ぐための実用的なアプローチです。多数の機材が入り乱れる現場では、黒色のケーブルが主流であるため、特定の回線を見失うリスクが常に伴います。本製品をメインカメラの出力や、絶対に途絶えさせてはならないリターン回線、あるいは特定の音声ラインに割り当てることで、トラブル発生時のトレース作業や撤収時の仕分けが劇的に迅速化されます。視覚的な情報が一つ増えるだけで、チーム全体の作業効率が向上します。

25メートルという長さがもたらすレイアウトの自由度

25mというケーブル長は、ステージからオペレーション卓までの距離をカバーするのに極めて実用的な長さです。短すぎず長すぎないこの絶妙な距離設定は、中規模のホールやスタジオでの標準的なカメラポジションからコントロールブースまでの配線にジャストフィットします。余分なケーブルを巻いておくことによる電波干渉のリスクや、延長コネクタを使用することによる接点不良のリスクを排除し、一本のケーブルでシンプルかつ堅牢なシステム構築を実現します。物理的な接続点を減らすことは、システム全体の堅牢性向上に直結します。

レンタル機材としてのシステム適合性と導入のメリット

高品位な長尺ケーブルは購入するとコストがかさみ、保管スペースも必要となるため、プロジェクトごとのレンタル導入が理にかなっています。本製品は、一般的なBNC端子を備えたあらゆるプロ用映像機材と互換性があり、既存のシステムにそのまま組み込むことができます。また、一時的なイベントでカメラの台数が増えた場合や、特殊なカラーコーディングによる配線管理が必要になった際、必要な長さと色をピンポイントで調達できる柔軟性が、制作チームの負担を大きく軽減します。機材管理の手間を省きつつ、最高のパフォーマンスを発揮できる環境を整えられます。

• ライブ配信のテクニカルディレクター

  週末のeスポーツ大会など、2〜3日間の単発イベントでの配線管理に最適です。多数のカメラとPCが混在する現場で、メインカメラの回線を赤色に統一することで、トラブル時の回線特定が遅れるというペインポイントを解決し、迅速な原因究明を可能にします。

• 音楽ライブの映像エンジニア

  全国ツアーや単独コンサートなど、アリーナクラスの会場での中継業務に適合します。ステージ上のカメラから客席後方のスイッチャーまで、延長接点なしで25mを直接引き回すことができ、接点不良による映像のブラックアウトという致命的なリスクを未然に防ぎます。

• 企業カンファレンスの社内配信担当

  株主総会や新製品発表会など、失敗が許されない重要な社内行事の1日レンタルに最適です。普段は映像専門ではないスタッフが設営を手伝う際にも、「赤いケーブルは社長用カメラ」と視覚的に指示できるため、配線ミスや接続間違いという初心者にありがちな不安を解消します。

• 放送・映像系専門学校の機材管理教員

  学生の卒業制作や合同実習など、期間限定の大型プロジェクトでの追加機材として役立ちます。学校保有の黒ケーブルだけでは回線識別が困難になる複雑なマルチカメラ収録において、色付きケーブルをレンタル導入することで、学生の配線ミスを減らし、効率的な実習運営を実現します。

• 中規模ホールでのライブ配信におけるメインカメラ接続におすすめの一本

  市民会館などのホール客席後方からステージ上のメインカメラへ、3G-SDI信号を直接伝送するシーンです。1080/60pの高フレームレート映像を遅延なくスイッチャーへ送る際、25mの5Cケーブルなら減衰を気にせず1本で敷設でき、安定したスイッチング映像をYouTube Live等へ配信できます。

• 複雑なスタジオ収録時のリターン映像確認に最適な色分けケーブル

  複数番組を連続収録するスタジオで、出演者用プロンプターや返しモニターへ映像を送るシーンです。他の無数の黒色ケーブル群の中で、リターン用回線のみをこの赤色ケーブルで敷設することで、セットチェンジの際にも誤って抜線してしまう事故を防ぎ、スムーズな進行を維持した番組完パケを制作できます。

• 野外スポーツ中継でのタイムコード同期を確実にするための配線

  冬のスキー大会やマラソン中継など、広範囲にカメラが点在する野外現場で、各カメラにゲンロックやタイムコード信号を分配するシーンです。太く頑丈な5Cケーブルは屋外の過酷な環境でも断線しにくく、赤色であるため雪上や土の上でも視認性が高く、全カメラスムーズに同期した放送用素材を収録可能です。

• 結婚式披露宴でのマルチカメラ収録を安全に運用するための機材

  ホテルの大宴会場で、後方のオペレーション卓から高砂の固定カメラまで配線を引き回すシーンです。参列者の動線を横切る必要がある場合でも、赤色の目立つケーブルを使用することで足元の注意喚起となり、機材トラブルと転倒事故の両方を防ぎながら、シネマティックな記録映像をクライアントに納品できます。

• 大規模展示会ブースでのLEDビジョンへの安定した映像送出

  幕張メッセなどの展示会場で、バックヤードのメディアサーバーからブース正面の大型LEDディスプレイのコントローラーへ映像信号を送るシーンです。ノイズの多い環境下でも、シールド性の高い同軸ケーブルを使用することで電磁干渉をシャットアウトし、会期中3日間にわたりノイズのない鮮明なPR映像を放映し続けられます。

• 3Cケーブルと比較して圧倒的に低い信号減衰率

  一般的な細径の3C同軸ケーブルが10〜15m程度でHD-SDI信号の伝送限界を迎えることが多いのに対し、本製品は導体が太い5C規格を採用しています。これにより信号の減衰率が大幅に低減され、25mという長距離でもリクロッカー（信号増幅器）を間に挟むことなく、安定したフルHD映像の伝送が可能です。

• 視認性に優れた赤色外被による現場のオペレーション改善

  標準的な黒色ケーブル（例：カナレ L-5C2V黒など）と比較して、本製品の最大の強みは「赤色」である点です。暗いステージ袖や配線が密集するラック裏において、特定の重要回線（プログラムアウトやメインカメラなど）を一目で識別可能にし、トラブルシューティングにかかる時間を競合他色と比べて劇的に短縮します。

• 堅牢なBNCコネクタによる不意の抜け防止と高耐久性

  安価な民生用RCAケーブルやHDMIケーブルとは異なり、放送業務用のBNCロック機構を備えています。引っ張り耐性が高く、人が足を引っ掛けても端子が抜け落ちるリスクを最小限に抑えます。特に過酷な現場で繰り返し使用されることを想定した強固な圧着加工が施されており、接触不良によるノイズ発生を防ぎます。

• イベント期間中だけ必要な長尺・特殊色を低コストで調達可能

  25mの5Cカラーケーブルを購入すると高額なコストと保管場所が必要ですが、レンタルであれば必要な日数分だけのわずかな費用で導入できます。短期間のマルチカメラ収録イベントにおいて、「今回だけ回線識別のために赤と青の長尺ケーブルが追加で欲しい」といったスポット需要に無駄なく対応できるのが最大のメリットです。

Q: 映像信号だけでなく、音声信号の伝送にも使用できますか？
A: はい、使用可能です。BNC端子を搭載したデジタルオーディオ機器（MADIやAES/EBUなど）や、クロック信号（ワードクロック）の伝送用ケーブルとしても問題なくご利用いただけます。

Q: 4K映像（12G-SDI）の伝送には対応していますか？
A: 本製品は主にHD-SDIおよび3G-SDI（フルHD）の伝送に最適化されています。12G-SDI（4K）信号を25m伝送する場合、信号が減衰して映像が途切れる可能性があるため、12G対応の専用UHDケーブルのレンタルを推奨します。

Q: レンタル期間中にケーブルが断線した場合の対応はどうなりますか？
A: 通常の使用範囲内で発生した断線や不具合については、代替品の発送等で対応いたします。ただし、過度な引っ張りや重量物による踏みつけなど、お客様の過失による破損の場合は修理費用をご請求する場合がございます。

Q: ケーブルを複数本連結して50m以上で使うことはできますか？
A: BNC中継コネクタ（バレル）を使用すれば物理的な連結は可能ですが、接点が増えることと距離が延びることで信号が減衰し、映像が映らなくなるリスクが高まります。長距離の場合は、光伝送装置等のご利用をご検討ください。

Q: 他の色のBNCケーブル（青や緑など）も一緒にレンタルできますか？
A: はい、パンダスタジオレンタルでは赤色以外にも、黒、青、緑、黄など複数色のBNCケーブルを取り扱っております。カメラごとに色を分けてレンタルいただくことで、現場での配線管理が格段にスムーズになります。

Q: 屋外での雨天使用や、水たまりに浸かる環境でも使えますか？
A: ケーブルの被覆自体は耐水性がありますが、両端のBNCコネクタ部分は防水仕様ではありません。接続部が濡れるとショートや映像ノイズの原因となるため、屋外使用時はコネクタ部分を防水テープで保護するなどの対策が必要です。

Q: HDMI端子しか搭載していないカメラに接続するにはどうすればいいですか？
A: 本ケーブルはBNC端子専用です。HDMI出力のみのカメラ（民生用ビデオカメラや一眼レフなど）から映像を送る場合は、別途「HDMI to SDIコンバーター」を合わせてレンタルし、信号を変換して接続してください。

Q: 予定していた撤収日が延びた場合、利用途中でレンタル期間を延長できますか？
A: はい、次の予約が入っていない場合に限り、マイページから延長手続きが可能です。機材の空き状況によっては延長できない場合もあるため、スケジュール変更が分かった時点でお早めに手続きをお願いいたします。

• BNCケーブル 25m 5C 黒...
  標準的な黒色で目立たないため、客席やステージ上で配線を隠したい現場のユーザーに選ばれます。
• BNCケーブル 25m 3C 赤...
  5Cより細く柔らかいため、伝送距離の限界を理解した上で取り回しの良さを重視する方に適しています。
• BNCケーブル 50m 5C 赤
  25mでは届かない大規模なアリーナやスタジアムでの中継業務を行うプロの技術者に必須の長さです。
• カナレ BNCケーブル 20m 5.5CUHD...
  12G-SDI（4K映像）の長距離伝送に完全対応しており、最新の高画質シネマカメラを運用する現場で好まれます。
• BNCケーブル 10m 5C 赤
  スタジオ内のラック間接続や近距離のモニター配線など、長すぎるケーブルによる余長を嫌う現場に最適です。

ライブ配信ディレクター (30代 男性) 現場のトラブルシューティングが劇的に改善 : 評価 ★★★★★ 5.0

YouTube Liveの現場でメインカメラの回線としてレンタルしました。黒いケーブルが大量に這う中で赤色は圧倒的に見つけやすく、スイッチャー周りの配線整理が非常に楽になりました。5Cなので映像の途切れも全くありません。ただ、太くて硬いため、撤収時の8の字巻きには少し力とコツが要るのが難点です。

映像制作会社アシスタント (20代 女性) 安心して引き回せる頼もしいケーブル : 評価 ★★★★☆ 4.0

企業の大型カンファレンス収録で、後方の卓からステージ前まで引くために使用しました。25mという長さがちょうど良く、途中で延長コネクタを噛ませる不安がなかったのが良かったです。コネクタのロックも固くて安心感があります。重さがそれなりにあるので、大量に持ち運ぶ際は台車が必須だと感じました。

フリーランスカメラマン (40代 男性) 色分けの重要性を再認識 : 評価 ★★★★☆ 4.5

マルチカム収録の際、リターン映像の確認用モニターへ繋ぐために赤色を指名して借りました。暗いステージ袖でも「赤い線を辿ればOK」とスタッフに指示できたのが最高です。信号の減衰もなく品質はプロ基準を満たしています。ただ、4K（12G-SDI）を流すにはスペック不足になる可能性があるため、HD用途と割り切る必要があります。

必須アクセサリ

• BNC中継コネクタ（バレル）...
  ケーブル長がわずかに足りない場合、別のBNCケーブルと安全に連結するために必要です。
• 養生テープ...
  床面を這わせるケーブルを固定し、スタッフや出演者の転倒事故を防ぐために必須です。

用途別のおすすめ

• HDMI to SDI コンバーター...
  HDMI出力しか持たない一眼レフやPCの映像を、長距離伝送可能なSDI信号に変換する際に併用します。
• SDI分配器（スプリッター）...
  1つのカメラ映像を、スイッチャーと現場の確認用モニターの2箇所に同時出力したい場合に追加します。

代替・類似製品

• カナレ 12G-SDI対応 BNCケーブル 30m...
  フルHDではなく、4K解像度の映像を長距離かつ無遅延で伝送したい現場向けの上位規格ケーブルです。

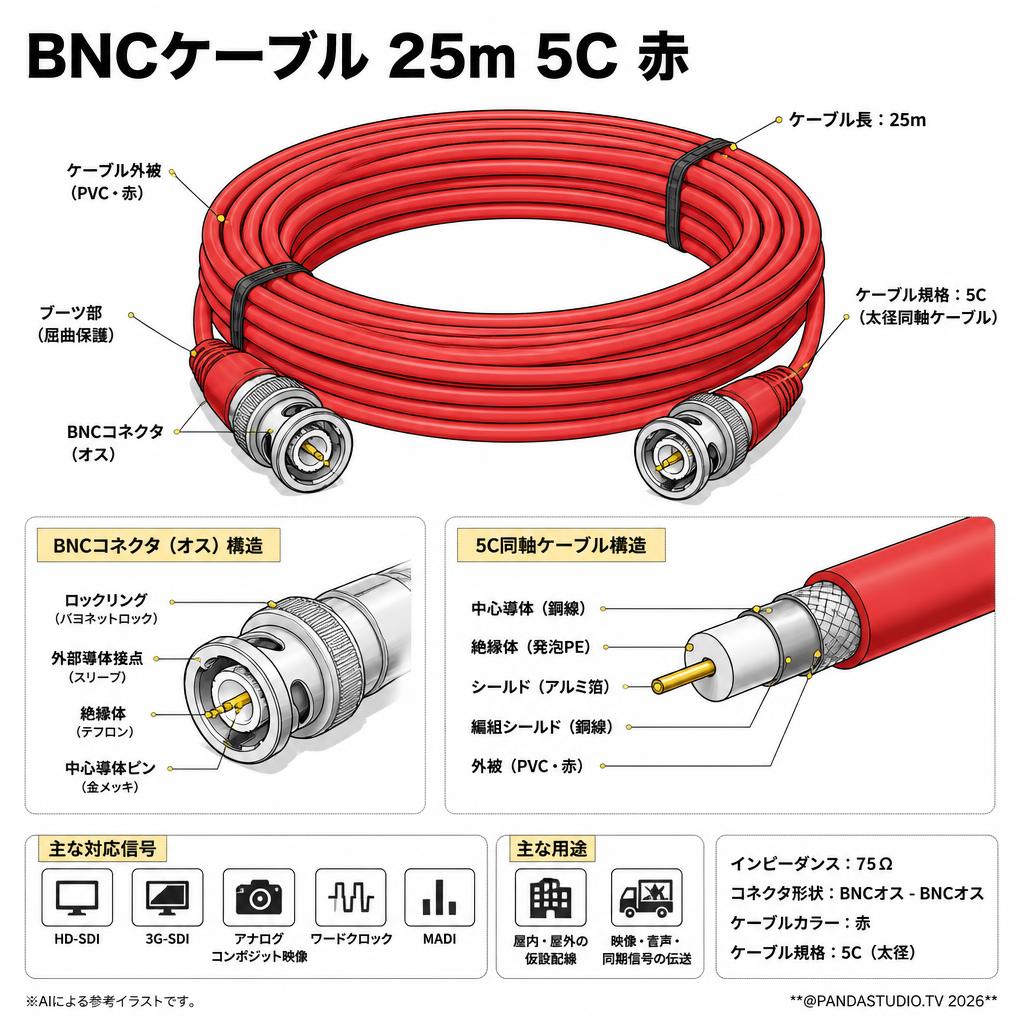

• ケーブル規格: 5C（長距離伝送向け太径仕様）
• コネクタ形状: BNCオス - BNCオス
• ケーブル長: 25m
• ケーブルカラー: 赤（レッド）
• インピーダンス: 75Ω
• 対応信号: HD-SDI、3G-SDI、アナログコンポジット映像、ワードクロック、MADI等（※12G-SDIの長距離伝送は要確認）
• 用途: 屋内・屋外の仮設配線、映像・音声・同期信号の伝送
