映像現場の生命線を繋ぐ「SDI 中継器（SDI JJ）」とは

「SDI 中継器（SDI JJ）」は、映像制作や放送の現場において、SDIケーブル同士を確実に接続し、伝送距離を延長するための不可欠なジョイントコンポーネントです。情報収集の段階にある皆様にとって、この小さな金属製のパーツがなぜプロの現場で重宝されているのか疑問に思われるかもしれません。単なる延長プラグに見える本製品ですが、実際には高周波のデジタル映像信号を劣化させることなく次のケーブルへ受け渡すという、非常に重要な役割を担っています。カメラからスイッチャー、そしてモニターへと至る長い経路の中で、物理的な距離の制約から解放してくれるのがこの中継器の最大の存在意義です。

プロフェッショナルが求める75Ωインピーダンスの真価

本製品が解決する最大の問題は、「信号の反射による映像の乱れ」です。アナログ時代とは異なり、現代のデジタル映像伝送ではケーブルやコネクタのインピーダンス（交流抵抗）が厳密に一致している必要があります。安価な汎用品の中には50Ωのものが混ざっていることがあり、それらを使用すると接続部で信号が反射し、伝送エラーや映像のブラックアウトを引き起こす原因となります。本製品は映像機器の標準である75Ωに正確にマッチングするよう設計されており、接続点でのロスを最小限に抑え、元のクリアな信号品質を維持したまま延長することが可能です。

現場の突発的なトラブルを解決する柔軟な配線設計

実際の撮影現場では、事前のロケハン通りに機材を配置できるとは限りません。演者の立ち位置の変更や、天候による急なカメラ位置の移動などにより、「あと10メートルだけケーブルが足りない」という事態は頻繁に発生します。そのような場面で、新たに長いケーブルを引き直す時間的余裕がない場合でも、本製品があれば手持ちの予備ケーブルを即座にジョイントして対応できます。トラブルシューティングの要として機能し、現場の進行を止めることなく、迅速かつ柔軟な配線レイアウトの変更を可能にするのが、この中継器の大きな強みです。

電源不要のパッシブ構造がもたらす高い信頼性

本製品は、内部に電子回路を持たないパッシブ（無電源）型の構造を採用しています。これは一見すると機能が限定的に思えるかもしれませんが、プロの現場においては「電源を確保する必要がない」「電子的な故障リスクが極めて低い」という圧倒的なメリットに繋がります。屋外のスポーツ中継や、電源の取り回しが難しいイベント会場の天井裏など、あらゆる過酷な環境下でも物理的に接続するだけで確実に機能します。精密な削り出しによる金属製ハウジングは外部からのノイズを遮断し、過酷な使用にも耐えうる堅牢性を誇ります。

高解像度化する現代のシステムにおける物理的接続の重要性

近年、映像制作の現場ではフルHDから4K、さらにはそれ以上の高解像度化が急速に進んでいます。データ量が膨大になるにつれて、伝送経路におけるわずかなノイズや信号の減衰が致命的なエラーに直結するようになりました。かつてのアナログ機材の時代から受け継がれてきたBNCコネクタという物理的形状を保ちながらも、その内部構造は現代の広帯域デジタル信号に合わせて極めて精密に進化しています。「SDI 中継器（SDI JJ）」は、最新のデジタルシステムと現場の物理的な制約を繋ぐ、小さくとも決して妥協できない重要な架け橋として、今日のプロフェッショナルな映像制作を根底から支え続けているのです。

• ライブ配信エンジニア（中級者・屋内イベント）

  屋内ホールでの企業カンファレンスなどを担当する配信技術者。急なレイアウト変更でカメラ位置が下がり、手持ちのケーブル長が足りなくなるリスクに備え、予備として複数個をレンタル。購入して機材庫の肥やしにするよりも、必要な案件の時だけ長尺ケーブルと一緒に調達することで、無駄なコストと管理の手間を省きます。

• 屋外スポーツ中継の設営スタッフ（プロ・スタジアム）

  広大なスタジアムでカメラマンの移動範囲を確保するため、長距離の配線を行うプロフェッショナル。1日限りの大会のために高価な超長尺ケーブルを購入するのではなく、標準的な長さのケーブル複数本と本製品をセットでレンタルすることで、現場の状況に応じた柔軟な延長を実現し、撤収時の作業効率も向上させます。

• 企業内映像スタジオの管理者（初級～中級・設備導入前検証）

  自社スタジオの機材リプレイスを検討している担当者。既存の壁内配線と新しいスイッチャーを繋ぐ際、物理的な距離が届くかどうかの事前検証が必要です。高価な機材を本格導入する前に、まずは本製品をレンタルして既存の配線インフラがそのまま流用できるか、信号にノイズが乗らないかを手軽にテストし、不安を解消します。

• 舞台芸術の映像オペレーター（プロ・全国ツアー）

  全国の様々な劇場を回る演劇やミュージカルの映像担当者。会場ごとにオペレーション卓からステージまでの距離が全く異なるという課題を抱えています。各会場の図面に合わせて、その都度最適な本数のケーブルと本製品をレンタルすることで、常に過不足のない配線環境を構築し、機材の輸送コストも最小限に抑えます。

• 大規模な音楽フェスでステージからオペレーション卓まで映像を伝送するのに最適な構成

  広大な野外フェスの会場において、ステージ上のカメラから数百メートル離れたFOH（オペレーション卓）まで映像を送るシーンです。50mのSDIケーブルを本製品でジョイントして延長し、1080/60pの安定した映像をスイッチャーへ入力。物理的なロック機構により、観客の振動やスタッフの足掛けによる抜けを防止します。

• スポーツ中継の現場でカメラマンの移動範囲を広げるための柔軟な延長手段

  サッカーや陸上競技など、カメラマンがフィールドの端を広く動き回る必要があるシーンに最適です。固定配線の終端に本製品を接続し、そこからさらに柔らかい細径のSDIケーブルを継ぎ足すことで、カメラマンの機動力を損なわずに高画質な映像を中継車まで伝送。決定的なゴールシーンを逃さずクライアントへ納品できます。

• 企業カンファレンスで複数会場をまたいで映像を分配・延長する際のおすすめの運用

  ホテルの大宴会場を複数貸し切り、メイン会場の基調講演をサブ会場のプロジェクターへ同時中継する場面です。廊下やバックヤードを経由する複雑な引き回しの中で、本製品を用いてケーブルを中継。1080/59.94iの設定で遅延のない映像を届け、全参加者が同じタイミングでプレゼンテーションを共有できる環境を構築します。

• 放送局のスタジオサブのレイアウト変更時に既存配線を活かすための接続

  テレビ局や配信スタジオの副調整室（サブ）において、機材卓の配置を大幅に変更する深夜の改修作業シーンです。壁面から出ている既存の短いSDIケーブルに本製品を噛ませて延長することで、大掛かりな壁内配線の引き直し工事を回避。短時間で新しいレイアウトへの移行を完了させ、翌朝の生放送に確実間に合わせます。

• 屋外の過酷なロケ現場で予期せぬケーブル断線時に素早く復旧させるための緊急対策

  山林や海岸など、すぐに代替機材が手配できない過酷なロケ現場でのトラブル対応シーンです。機材車のドアに挟むなどしてケーブルの一部が断線してしまった場合でも、断線部分を切り離し、無事なケーブル同士を本製品で繋ぎ合わせることで即座に伝送を復旧。撮影のダウンタイムを最小限に抑え、予定通りのスケジュールで収録を進めます。

• 安価な50Ωコネクタとは一線を画す75Ωの厳密なインピーダンスマッチング

  本製品の最大の強みは、映像機器の標準規格である75Ωに極めて正確にインピーダンスが整合されている点です。市場に出回る安価な汎用BNCコネクタ（主に無線機用の50Ω）を使用すると、接続部で信号が反射し映像が乱れる原因となりますが、本製品は反射減衰量を最小限に抑え、プロフェッショナルな現場でも安心して使用できる高い伝送品質を保証します。

• 広帯域信号に対応し信号の劣化を最小限に抑える精密設計

  HD-SDIや3G-SDIといったギガビットクラスの高周波デジタル信号を伝送するためには、コネクタ内部のわずかな段差や隙間が致命的なエラーを引き起こします。本製品は中心コンタクトの形状や絶縁体の材質が極めて精密に設計されており、パッシブ型でありながら高い周波数帯域においても信号の減衰や波形の歪みを防ぎ、元のクリアな映像データを維持します。

• 過酷な現場に耐えうる堅牢な金属製ハウジングと確実なBNCロック機構

  イベント設営や屋外ロケなど、足元に這わせたケーブルが踏まれたり引っ張られたりする過酷な環境を想定し、外部からの衝撃や電磁ノイズに強い堅牢な金属製ハウジングを採用しています。また、BNC特有のバヨネットロック機構により、カチッと回すだけで強固に固定され、簡易的なRCA変換プラグなどと比べて物理的な抜け落ちのリスクが圧倒的に低くなっています。

• 長尺ケーブルと一緒に必要な数だけ無駄なく揃えられるレンタルならではの利便性

  数十個単位で必要になることもある中継器ですが、購入すると現場ごとの在庫管理や紛失時のコストが大きな負担となります。レンタルであれば、そのプロジェクトの規模に合わせて10m、50mといった長尺ケーブルと一緒に、必要な個数の中継器をピンポイントで調達可能です。短期のイベントや急な追加発注でも、余計な機材資産を抱えることなく柔軟に対応できます。

Q: 使用に資格や専門知識は必要ですか？
A: いいえ、特別な資格や専門的な知識は不要です。BNCコネクタの溝を合わせて差し込み、カチッと時計回りにひねるだけで誰でも簡単に確実にロック・接続が可能です。

Q: レンタルセットには何が含まれますか？
A: 本体の「SDI 中継器（SDI JJ）」のみが含まれます。延長するためのSDIケーブル自体は付属しておりませんので、必要な長さの同軸ケーブルを別途ご一緒にレンタルしてください。

Q: 安価なRCA変換プラグや50ΩのBNCコネクタと比較してどう違いますか？
A: 本製品は業務用映像信号に最適化された75Ωのインピーダンスを持ち、信号の反射や減衰を最小限に抑えます。安価な50Ω製品や変換プラグを使用すると、映像のブラックアウトやノイズの原因となります。

Q: SDIケーブルを何本でも無限に延長できますか？
A: いいえ、無限には延長できません。本製品は電源を持たないパッシブ型のため、繋ぐ回数や総ケーブル長が長くなるほど信号は減衰します。100mを超えるような長距離の場合は、アクティブ型のリピーターの併用をご検討ください。

Q: 追加アクセサリなしで雨天・屋外で使えますか？
A: 本製品自体に防水機能はありません。屋外で雨天時や水濡れの可能性がある環境で使用する場合は、接続部分を自己融着テープや防水カバーでしっかりと保護するなどの対策が必須となります。

Q: 実撮影条件での信号劣化の目安はどのくらいですか？
A: 使用するケーブルの品質（3Cや5Cなど）に大きく依存しますが、一般的に本製品1個の挿入による損失はごくわずかです。ただし、3G-SDI信号で5C-FBケーブルを使用する場合、総延長が約100mに近づくと映像が途切れるリスクが高まります。

Q: 利用途中でレンタル期間を延長できますか？
A: はい、レンタル期間中の延長手続きは可能です。ただし、次のご予約が入っている場合は延長をお断りすることがございますので、スケジュール変更の可能性がある場合は余裕を持った期間でご予約ください。

Q: 映像信号だけでなく、音声信号や制御信号も伝送できますか？
A: はい、SDI信号（エンベデッドオーディオを含む）であれば、映像とともに多重化された音声信号やタイムコードなどのメタデータもそのまま劣化させることなく伝送することが可能です。

• SDI 分配器 (1入力2出力)...
  単なる延長ではなく、1つの映像信号を2系統に分けて別々の機材に送りたいユーザー向け
• SDI リピーター (アクティブ型)...
  長距離伝送による信号減衰を増幅・補正したいプロフェッショナル向け
• 光ファイバーSDI延長器...
  数百メートル以上の超長距離伝送や電気的ノイズの多い環境下での確実な伝送が必要な現場向け
• HDMI-SDI 変換器...
  SDIケーブル同士の延長ではなく、民生用カメラのHDMI出力をSDIに変換して長距離伝送したい場合に使用
• BNC-RCA 変換コネクタ...
  業務用SDI信号ではなく、アナログ映像信号を民生機に簡易的に入力したい用途向け

ライブ配信エンジニア (30代 男性) / 現場の救世主。ただし過信は禁物 : 評価 ★★★★☆ 4.0

YouTubeの機材レビューで紹介されていた通り、急なレイアウト変更でケーブルが足りなくなった際に非常に助かりました。カチッとしたロック感があり、物理的な抜けの心配がありません。一方で、パッシブ型の中継器であるため、3本以上を繋いで長距離の延長を行うと、環境によっては映像にブロックノイズが乗ることがありました。長距離の場合はリピーターと使い分ける必要があります。

映像ディレクター (40代 女性) / 安定した品質。大量レンタルが便利 : 評価 ★★★★★ 5.0

複数の会場をまたぐ企業イベントの設営で使用しました。映像機器の専門ブログで推奨されていた通り、75Ωのしっかりとした作りで、映像の乱れは一切ありませんでした。購入すると紛失時の管理が面倒な小さなパーツですが、必要なケーブルと一緒に数十個単位でまとめてレンタルできるのは、コスト面でも運用面でも非常に理にかなっていると感じます。

カメラアシスタント (20代 男性) / 頑丈な作りだが、防水性には注意 : 評価 ★★★☆☆ 3.5

屋外のスポーツロケのためにレンタルしました。金属製で踏まれても壊れない堅牢さは素晴らしいです。ただ、製品自体には防水パッキンなどはないため、急な雨の際には接続部をテープでぐるぐる巻きにして保護する手間がかかりました。晴天時の使用や屋内であれば全く問題ない、非常に信頼できるプロ仕様のコネクタだと思います。

必須アクセサリ

• カナレ 5C-FB SDIケーブル 50m...
  延長のベースとなる、減衰が少なく長距離伝送に適した高品質な同軸ケーブル
• カナレ 3C-2V SDIケーブル 10m...
  カメラ周りや機材卓の裏など、取り回しやすさが求められる場面で便利な細径ケーブル

用途別のおすすめ

• SDI リピーター (アクティブ型)...
  100mを超える長距離伝送で、本製品だけでは補いきれない信号の減衰を増幅したい場合に追加
• ケーブルドラム...
  延長して長くなったケーブルの撤収や、現場での迅速な引き回しを効率化するために併用

代替・類似製品

• 光ファイバーSDI延長器セット...
  数百メートルの超長距離や、電気的ノイズの多い環境で確実な伝送が必要な場合の上位構成

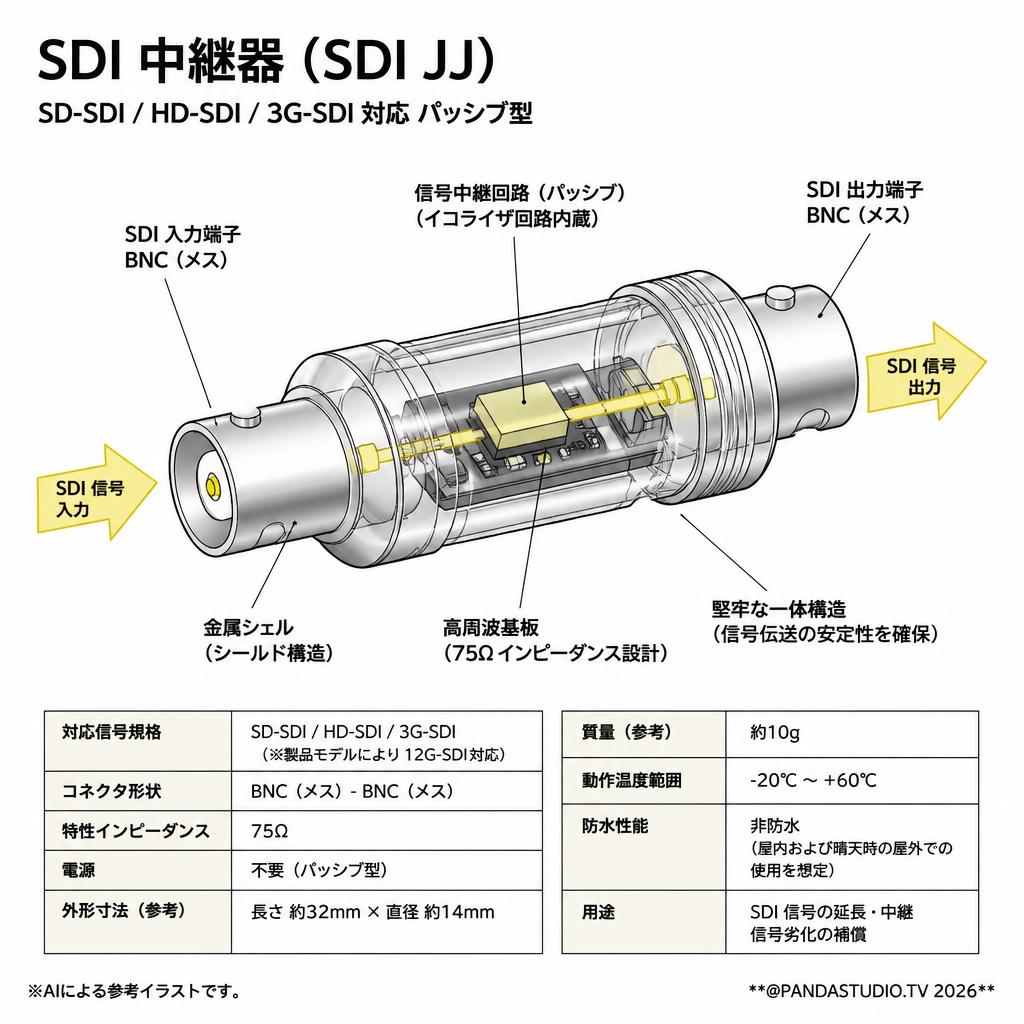

コネクタ形状: BNC（メス）- BNC（メス）

特性インピーダンス: 75Ω

対応信号規格: SD-SDI, HD-SDI, 3G-SDI（※製品モデルにより12G-SDI対応）

電源: 不要（パッシブ型）

外形寸法: 要確認（一般的なモデルで長さ約32mm × 直径14mm）

質量: 要確認（一般的なモデルで約10g）

動作温度範囲: -20℃ ～ +60℃

防水性能: 非防水（屋内および晴天時の屋外での使用を想定）
