SDIビデオ入力
12G SDI x4（HD/2K/4K/8K自動切替）
デュアル/クアッドリンク12G SDI、8Kのみ
Blackmagic Design Teranex Mini SDI to DisplayPort 8K HDRの商品説明
Blackmagic Design Teranex Mini SDI to DisplayPort 8K HDR 概要
高度な8K DisplayPortモニタリングソリューション。
SDIソースを4320p60までのあらゆるHD、Ultra HD、8KフォーマットのDisplayPortに変換。2つのフルサイズDisplayPort、1つのUSB-C DisplayPort出力、内蔵ダウンコンバーター、HDRフォーマット、33ポイント10-bit RGB LUT、内蔵スコープ（波形、パレード、ベクトル、ヒストグラム）、互換しているモニターでモニターキャリブレーションなどに対応。
Blackmagic Design Teranex Mini SDI to DisplayPort 8K HDR 特徴
高度な8Kモニタリング
Teranex Mini 8K HDRは、大型スクリーンを使用し、正確なカラーでSDIモニタリングを行う必要がある、放送、ライブプロダクション、劇場映画の制作向けに設計されました。
DaVinci Resolveでグレーディングする際に、色精度の高いモニタリングが必要な場合に最適です。Teranex Mini 8K HDRが、3D LUTやスコープの表示を行うため、CPUおよびGPU処理の負荷を軽減します。
重い8Kフォーマットを扱う場合、これは重要な機能です。Teranex SDI to DisplayPort 8K HDRを用いれば、Apple Pro Display XDRを使用でき、モニターの内蔵カラープロファイルも選択できるので、SDI入力にカラースペースとガンマを正確にマッチさせることができ、精度の高いカラーグレーディングを実行できます。
Teranex Mini SDI to HDMI 8K HDRは、大型テレビにATEM Constellation 8Kなどのスイッチャーでのマルチビューを表示して使用する際にも最適です。
各ビューが大きく表示されるのでフォーカスをチェックできます。4分割機能を使用すれば、複数のモニターで大型ビデオウォールを構築することも可能です。コンサートや劇場で巨大な8Kビデオウォールが作成できることを想像してみてください！
放送＆ポストプロダクション用に設計

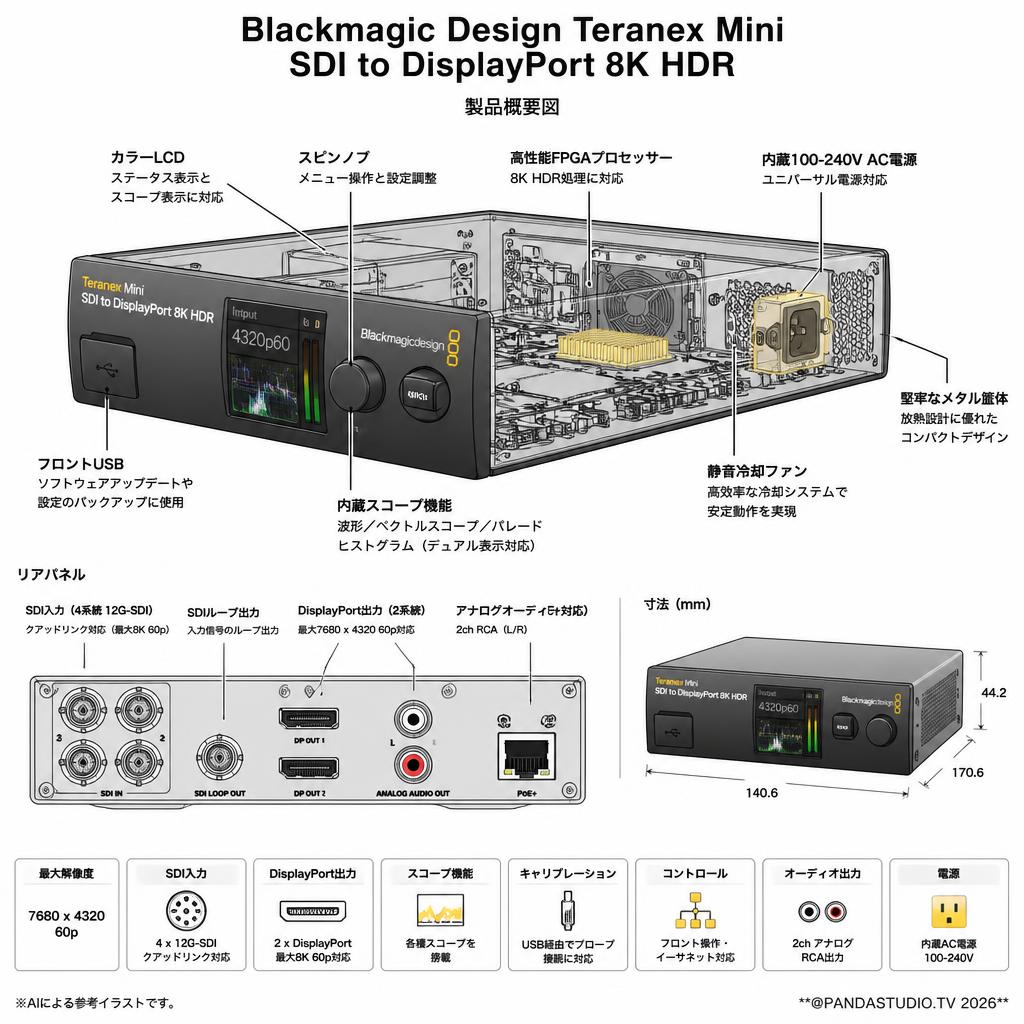

Teranexの革新的なデザインは、標準的なコンバーターと比較してはるかに優れており、必要に応じてラックマウントすることも可能。
フロントパネルは、デスクトップでも見栄えがするデザインで、ボタンおよびビデオモニタリング用カラーディスプレイを搭載しています。画面には、オーディオメーターおよびビデオフォーマットが表示できます。
リアパネルには、HD、Ultra HD、8Kまでのフォーマット用にクアッドリンク12G-SDIを搭載。Teranex Mini SDI to HDMI 8K HDRは4つのHDMI出力を搭載しているため、クアッドHDMI入力を搭載した8Kテレビを使用できます。
Teranex Mini SDI to DisplayPort 8K HDRは、Apple Pro Display XDRなどのモニター用に、USB-C方式のコネクターを搭載。また、通常のコンピューターモニター用に、2つのフルサイズDisplayPortコネクターを搭載しています。内蔵スケーラーは、ビデオ入力フォーマットを、接続したDisplayPortモニターのネイティブ解像度にスケーリングします。
あるいは、内蔵のピクセル対ピクセルモードで、HD/4Kコンテンツをスケーリングせずに表示できます。また、両モデルとも8KソースをUltra HDまたはHDのテレビやモニターで使用するためのダウンコンバート機能も搭載しています。両モデルとも、2SI（2サンプル・インターリーブ）とスクエアディビジョンを自動的に変換できます！
AC電源、アナログオーディオHiFi出力、フロントパネルにはモニターキャリブレーション・プローブ用のUSBポートも搭載しています。
最新のHDRに対応
Teranex Mini 8K HDRは、最新のHDRワークフローに必要なすべてを搭載しています。
HDRのSDIモニタリングを実行するために必要な作業は、HDMIディスプレイまたはDisplayPortモニターへの接続だけです。VPID（ビデオペイロードID）のPQおよびHLGフォーマットの静的メタデータは、ST2108-1、ST2084、ST425規格に従って扱われます。
Teranex Mini 8K HDRの両モデルは、SDR、HLG、PQの転送特性を示す、VPIDの2ビットを追加で定義するST425に準拠しています。また、SDIを介したHDR静的または動的メタデータの転送方法を定義するST2108-1、12G-SDIに対するST2082-10、3G-SDIソースに対するST425にも準拠しています。
Rec.2020およびRec.709カラースペースの両方、100%のDCI-P3フォーマットをサポートしています。
Blackmagic Design Teranex Mini SDI to DisplayPort 8K HDR 仕様
接続
SDIビデオ出力
12G-SDIループスルー x4
DisplayPortビデオ出力
フルサイズDisplayPortコネクター x2。
4Kビデオには1つ、非圧縮8Kビデオには2つを使用。
USB-C DisplayPortコネクター x1。
パッシブタイプの認定USB-Cケーブルを介してDisplayPortと互換。アクティブタイプのノーブランドUSB-Cケーブルや、アクティブThunderboltケーブルとは互換していません。
アナログオーディオ出力
2chのアナログオーディオ（RCA端子）
エンベデッドオーディオ
すべてのSDIループ出力に16chのエンベデッドオーディオ、DisplayPort出力に8ch
対応マルチレート
1.5G、3G、6G、12G、2SIデュアルリンク12G-SDI、2SIクアッドリンク12G-SDI、スクエアディビジョン・クアッドリンク12G-SDI
アップデートおよびコンフィギュレーション
フロントUSB-Cまたはイーサネット
リクロッキング
対応
フォーマット
SDビデオフォーマット
未対応
HDビデオフォーマット
720p50、720p59.94、720p60
1080i50、1080i59.94、1080i60
1080p23.98、1080p24、1080p25、1080p29.97、1080p30、1080p47.95、1080p48、1080p50、1080p59.94、1080p60
1080PsF23.98、1080PsF24、1080PsF25、1080PsF29.97、1080PsF30
2Kビデオフォーマット
2Kp23.98 DCI、2Kp24 DCI、2Kp25 DCI、2Kp29.97 DCI、2Kp30 DCI、2Kp47.95 DCI、2Kp48 DCI、2Kp50 DCI、2Kp59.94 DCI、2Kp60 DCI
2KPsF23.98 DCI、2KPsF24 DCI、2KPsF25 DCI、2KPsF29.97 DCI、2KPsF30 DCI
Ultra HDビデオフォーマット
2160p23.98、2160p24、2160p25、2160p29.97、2160p30、2160p47.95、2160p48、2160p50、2160p59.94、2160p60
4K DCIビデオフォーマット
4Kp23.98 DCI、4Kp24 DCI、4Kp25 DCI、4Kp29.97 DCI、4Kp30 DCI、4Kp47.95 DCI、4Kp48 DCI、4Kp50 DCI、4Kp59.94 DCI、4Kp60 DCI
8Kビデオフォーマット
4320p23.98、4320p24、4320p25、4320p29.97、4320p30、4320p47.95、4320p48、4320p50、4320p59.94、4320p60（2SIとスクエアディビジョンで自動切替）
8K DCIビデオフォーマット
8Kp23.98 DCI、8Kp24 DCI、8Kp25 DCI、8Kp29.97 DCI、8Kp30 DCI、8Kp47.95 DCI、8Kp48 DCI、8Kp50 DCI、8Kp59.94 DCI、8Kp60 DCI（2SIとスクエアディビジョンで自動切替）
SDI規格
SMPTE 259M、SMPTE 292M、SMPTE 296M、SMPTE 372M、SMPTE 424M、SMPTE 425M Level A/B、SMPTE 2081-1、SMPTE 2081-10、SMPTE 2082-1、SMPTE 2082-10
SDIビデオレート
SDIビデオ接続は、1.5G SDI、HD Level A/B 3G-SDI、6G-SDI、12G-SDIで切り替え可能
SDIビデオサンプリング
4:2:2、4:4:4
SDIオーディオサンプリング
テレビ標準サンプルレート（48kHz/24-bit）
SDI色精度
4:2:2、4:4:4
SDIカラースペース
YUV、RGB
