最新の12G-SDIインフラとレガシー機器をシームレスに橋渡しする役割とは？

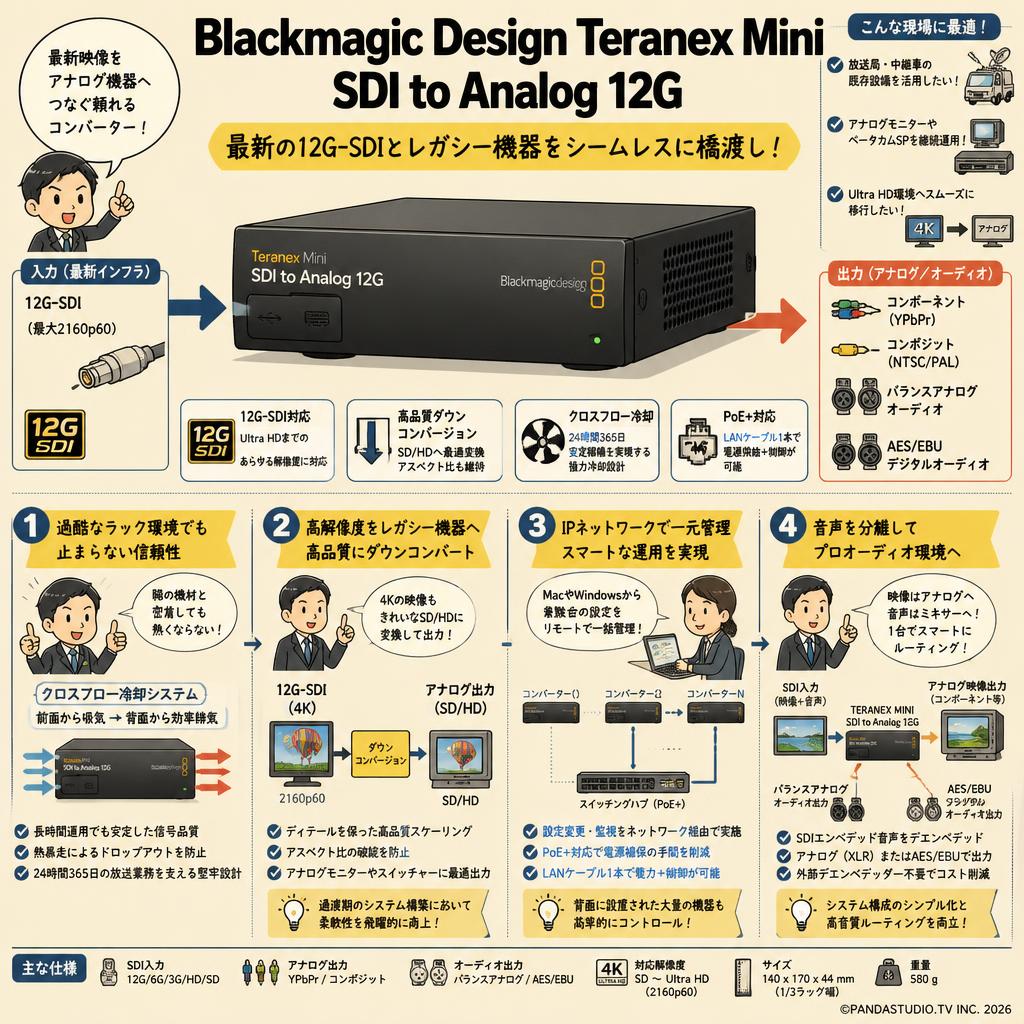

「Blackmagic Design Teranex Mini SDI to Analog 12G」は、最先端の12G-SDI信号をアナログコンポーネント、コンポジット、またはオーディオ信号に変換するプロフェッショナル向けコンバーターです。放送局や大規模なライブ配信現場において、Ultra HD（4K）環境への移行が急速に進む一方で、既存のアナログモニターやベータカムSPなどのレガシー機器を継続して運用する必要性は依然として高く、本機はそのような過渡期のシステム構築において極めて重要な役割を果たします。単なる信号変換にとどまらず、高品質なダウンコンバーターを内蔵しているため、最新の映像機材と過去の資産を妥協なく統合することが可能です。

なぜ過酷なラックマウント環境でも安定稼働を実現できるのか？

本機の設計思想の根底にあるのは、24時間365日の連続稼働が求められる放送現場での絶対的な信頼性です。従来の小型コンバーターが抱えていた長時間の運用に伴う放熱問題を根本から解決するため、独自のクロスフロー冷却システムを搭載しています。これにより、隣接する機材と密着した状態でラックマウントされた場合でも、内部の熱を効率的に排出し、熱暴走による信号のドロップアウトを防ぎます。プロの現場で求められる「止まらないシステム」をハードウェアレベルで体現した堅牢な設計と言えます。

高解像度時代におけるダウンコンバージョンの重要性

Ultra HDワークフローが標準化される中、現場ではSDやHD解像度しか受け付けないアナログ機器への出力が大きな課題となります。本機は、入力された12G-SDIのUltra HD信号を内部でダウンスケールし、高品質なアナログ信号として出力する高度な映像処理アルゴリズムを備えています。この処理により、ディテールを損なうことなく、かつアスペクト比の破綻を防ぎながら、レガシーなブラウン管モニターやアナログスイッチャーに対して最適な信号を供給できるため、システム全体の柔軟性が飛躍的に向上します。

IPネットワークを介した一元管理がもたらす運用メリット

多数のコンバーターがラックの背面に設置される大規模スタジオにおいて、物理的なディップスイッチによる設定変更は非常に非効率です。本機はイーサネット接続によるリモートコントロールに対応しており、MacやWindowsの専用ユーティリティからネットワーク経由で複数台の設定を一元的に管理・変更できます。さらにPoE+（Power over Ethernet Plus）にも対応しているため、電源の確保が難しい場所でもLANケーブル1本で電力供給と制御を同時に行えるスマートな運用環境を提供します。

プロオーディオ環境との親和性を高める音声分離技術

映像信号の変換だけでなく、音声信号のルーティングにおいても本機は高い柔軟性を発揮します。SDI信号にエンベデッドされたオーディオを分離（デエンベデッド）し、バランスアナログオーディオまたはAES/EBUデジタルオーディオとして出力する機能を備えています。これにより、映像はアナログモニターへ、音声はプロフェッショナルなオーディオミキサーやPAシステムへといった複雑なルーティングを、外部のオーディオデエンベデッダーを追加することなく本機1台で完結させることができ、システム構成のシンプル化とコスト削減に貢献します。

• 放送局のアーカイブ管理者

  過去の膨大なアナログテープ資産（ベータカムSP等）を最新のシステムで確認・ダビングする業務を担当。数週間のアーカイブデジタル化プロジェクトに伴うスポット利用でのレンタルに最適。最新の12G-SDI出力を持つ再生機からアナログ入力しか持たない旧型機材への接続という物理的ハードルを解消します。

• 大規模ライブイベントの映像技術者

  アリーナ等の大型会場で、最新の4Kカメラシステムと既存の会場内アナログ送出設備を混在させる必要があるエンジニア。数日間のイベント本番に向けた機材調達としてレンタルが適合します。長距離伝送された12G-SDI信号を現場で即座にダウンコンバートし、会場のレガシー設備へ確実に入力できない不安を解決します。

• ポスプロスタジオのオンラインエディター

  クライアントの要望で、最新のUltra HD作品をあえてアナログブラウン管モニターでプレビューし、色味や質感を最終確認する作業を行うクリエイター。特定のプロジェクト期間中だけの評価用レンタルに合致します。4KのSDI信号をアナログコンポーネントへ高品質に変換する機材が常設されていないという悩みを解消します。

• 企業内スタジオのシステム管理者

  社内スタジオの設備更新において、一部のアナログ音声ミキサーやPA機材を継続利用しつつ、映像系のみを12G-SDI化する過渡期のシステムを設計する担当者。機材購入前の互換性検証としてのレンタルに最適です。SDIからのオーディオデエンベデッド機能が既存の音響設備でノイズなく動作するかを実機で確認できます。

• 過去の映像資産を最新システムで確認するアーカイブ化業務に最適な一台

  放送局の資料室にて、12G-SDI対応の最新ルーターから出力された映像を、旧型のアナログブラウン管モニターでプレビューするシーン。本機のダウンコンバート機能を活用し、Ultra HD信号をSDコンポジット信号に変換。遅延のない正確なモニタリングを実現し、アナログテープのデジタル化作業を効率化します。

• 大型ホールの既存設備と最新4Kシステムを連携させるライブ配信で活躍するコンバーター

  音楽ライブの現場で、ステージ上の4Kカメラ映像（12G-SDI）を、会場備え付けのアナログプロジェクターシステムへ送出する環境。本機のコンポーネントアナログ出力を利用し、高画質なダウンスケール映像を供給。最新の撮影機材と会場のレガシー設備をシームレスに繋ぎ、来場者向けの安定した映像出力を確保します。

• 映像信号から音声を高音質で分離したいPA卓へのルーティングにおすすめの機材

  企業カンファレンスの配信現場において、スイッチャーから出力される12G-SDIのプログラムアウトから音声のみを抽出し、会場のPAミキサーへ送るシーン。本機のXLR端子をAES/EBU出力に設定し、デジタルオーディオとしてミキサーへ入力。ノイズレスでクリアな音声を会場スピーカーから出力可能にします。

• ラックマウント環境での大規模スタジオ構築で放熱性を重視する際の中核デバイス

  複数台のコンバーターをラックに密集させて設置する中継車のシステム構築シーン。PoE+対応のLANケーブルで給電とネットワーク制御を行い、専用ユーティリティから全台のIP設定を一括管理。独自のクロスフロー冷却により、過酷な温度環境下でも熱暴走を防ぎ、長時間の生放送でもドロップフレームのない運用を実現します。

• レトロな映像表現を求めてアナログ機材へ意図的に出力するMV撮影向けの変換器

  ミュージックビデオの制作現場で、最新のシネマカメラで撮影した4K映像（12G-SDI出力）を、あえてVHSデッキに入力して録画し、特有のアナログノイズを付加するシーン。本機でNTSCコンポジット信号へダウンコンバートして出力。デジタルでは再現が難しい本物のアナログテープの質感を作品に取り入れることができます。

• 競合を凌駕する高度な放熱設計と内蔵電源の利便性

  一般的な小型コンバーター（AJA Hi5-12Gなど）が外部ACアダプターを使用し自然空冷に頼る中、本機は電源を本体に内蔵し、独自のクロスフローファンによるアクティブ冷却を採用しています。これにより、ACアダプターの抜け落ちリスクを排除し、ラックに隙間なくマウントした状態でも熱暴走を防ぐため、ミッションクリティカルな放送現場での信頼性が劇的に向上しています。

• PoE+とIPネットワーク経由での高度な一元管理機能

  多くの従来型コンバーターが本体の物理的なディップスイッチでのみ設定を行うのに対し、本機はイーサネット端子を標準装備し、Mac/Windows環境からネットワーク経由で設定変更が可能です。さらにPoE+（Power over Ethernet Plus）に対応しているため、電源コンセントがない高所や遠隔地でも、LANケーブル1本で電力供給と制御を同時に完結できる圧倒的な設置の自由度を誇ります。

• 高品位なハードウェアダウンコンバーターの標準搭載

  12G-SDIからアナログへの変換において、単なる信号形式の変換だけでなく、Ultra HDからHD/SDへの高品質なダウンスケーリング処理を内部で実行します。同価格帯の競合製品の中には、入力解像度と出力解像度が一致している必要があるものも存在しますが、本機は最新の4K映像ソースをそのまま入力するだけで、レガシーなアナログモニターに最適な解像度とアスペクト比で出力できる強力な処理能力を備えています。

• ケーブル1本ですぐに運用開始できる安心のレンタルパッケージ

  プロフェッショナル向けの変換機材は、電源ケーブルや設定用のインターフェースが別売りのケースが多いですが、本レンタルセットには標準の3ピンAC電源ケーブルが同梱されており、到着後すぐに追加購入なしで運用を開始できます。短期間のイベントや一時的な設備テストにおいて、「必要なケーブルが足りず検証が進まない」というトラブルを未然に防ぎ、スムーズな現場導入をサポートします。

Q: 12G-SDIの4K映像を入力して、SD解像度のコンポジット映像として出力できますか？
A: はい、可能です。本機には高品質なハードウェアダウンコンバーターが内蔵されており、12G-SDIのUltra HD信号を入力した場合でも、自動的にダウンスケール処理が行われ、NTSCやPALなどのSDアナログコンポジット信号として出力することができます。

Q: レンタルセットには何が含まれますか？
A: 本体に加え、運用に必要な汎用の3ピンAC電源ケーブルが同梱されています。SDIケーブルやアナログ出力用のBNCケーブル、XLRオーディオケーブル、およびネットワーク設定用のLANケーブルはお客様のご環境に合わせて別途ご用意いただく必要があります。

Q: 映像信号だけでなく、SDIに重畳された音声を取り出すことは可能ですか？
A: 可能です。本機はオーディオデエンベデッド機能を備えており、SDI信号から音声を分離し、2チャンネルのバランスアナログオーディオ、または4チャンネルのAES/EBUデジタルオーディオとして出力するためのXLR端子（アナログ出力端子と兼用）を搭載しています。

Q: AJA製のミニコンバーターと比較して、設置面でのメリットは何ですか？
A: 最大の違いは電源の内蔵と冷却システムです。多くの小型コンバーターが外部ACアダプターを使用するのに対し、本機は電源を内蔵しており、抜け落ちのリスクが低減されています。また、クロスフローファンによる冷却でラックマウント時の熱対策も万全です。

Q: 本体の設定を変更するにはPCが必須ですか？
A: 基本的な設定は本体の小型スイッチ（ディップスイッチ）でも変更可能ですが、IPアドレスの設定や詳細なルーティングを行う場合は、イーサネット経由で接続したMacまたはWindows PC上の「Teranex Setup」ソフトウェアを使用する必要があります。

Q: PoE+（Power over Ethernet Plus）での給電に対応していますか？
A: はい、対応しています。PoE+対応のネットワークスイッチと接続することで、AC電源ケーブルを接続することなく、LANケーブル1本で本体への電力供給とネットワーク経由でのリモートコントロールを同時に行うことが可能です。

Q: 現場での機材トラブル等で、利用途中でレンタル期間を延長することはできますか？
A: はい、他のお客様の予約が入っていない場合に限り、レンタル期間中の延長手続きが可能です。延長をご希望の場合は、返却期限前にマイページから延長申請を行っていただくか、サポート窓口までお早めにご連絡ください。

Q: 別売りの「Teranex Mini Smart Panel」はレンタル品に付属しますか？
A: 本レンタル品は標準のベーシックパネル仕様となっており、LCD画面とプッシュボタンを備えた「Teranex Mini Smart Panel」は付属しておりません。映像の確認やフロントパネルでの直感的な設定変更が必要な場合は、スマートパネル搭載モデルの有無を別途ご確認ください。

• AJA Hi5-12G...
  12G-SDIからHDMIへの変換に特化しており、最新の民生用4Kモニターへの出力に最適です
• Blackmagic Design Mini Converter SDI to Analog 4K
  より小型で安価ですが12G-SDIには非対応で、6G-SDI環境までの簡易的な変換を求めるユーザー向けです
• Blackmagic Design Teranex Mini SDI to HDMI 12G...
  アナログ出力ではなくHDMI出力が必要な場合に使用し、最新のプロジェクターや大型ディスプレイとの接続に適しています
• AJA V2Analog
  HD/SD-SDIからアナログコンポーネント/コンポジットへの変換機で、12G非対応ですがAJAの堅牢性を好む現場で選ばれます
• Roland VC-1-DL
  SDI/HDMIの双方向変換とオーディオ/ビデオのディレイ機能を備え、配信現場でのリップシンク調整を重視するエンジニア向けです

放送技術エンジニア (40代 男性) 安定したダウンコンバート性能 : 評価 ★★★★☆ 4.0

映像機器レビューブログより。12G-SDIの4Kソースからアナログコンポジットへのダウンコンバート処理が非常に優秀で、アスペクト比の維持やエッジの処理が自然です。ただ、内蔵ファンが常時稼働するため、静音性が求められる小規模な収録スタジオの演者近くに設置するにはファンの駆動音がやや気になります。

ライブ配信ディレクター (30代 女性) ネットワーク管理が便利 : 評価 ★★★★★ 5.0

機材レンタルサイトのユーザーレビューより。複数台をラックマウントして使用しましたが、PoE+対応のおかげでLANケーブルだけで給電と設定ができ、配線が劇的にスッキリしました。一方で、細かい設定にはPCと専用ソフトが必須になるため、現場にネットワークに詳しいスタッフがいないと初期設定で少し戸惑うかもしれません。

ポスプロエディター (50代 男性) レガシー機材との完璧な橋渡し : 評価 ★★★★☆ 4.5

YouTubeのプロ向け機材レビューより。クライアント確認用に古いブラウン管モニターへ出力するために導入。SDIからのオーディオ分離もXLR端子でノイズなくクリーンに取り出せる点が素晴らしいです。ただし、端子が密集しているため、太いBNCケーブルとXLRケーブルを同時に挿抜する際は指先のスペースが狭く感じます。

必須アクセサリ

• BNCケーブル 10m...
  SDI信号の入力やアナログコンポジット映像の長距離伝送に必須の同軸ケーブル
• XLRケーブル 5m...
  分離したオーディオ信号をミキサーやPAシステムへノイズレスで伝送するために必要

用途別のおすすめ

• LANケーブル CAT6a 10m
  PoE+給電やネットワーク経由でのリモート設定を行う際に追加してレンタル
• Blackmagic Design Teranex Mini Smart Panel...
  フロントパネルで入力映像の確認や本体のみでの詳細設定を行いたい場合に換装

代替・類似製品

• Blackmagic Design Teranex Mini SDI to HDMI 12G...
  アナログ機器ではなく、民生用の4KテレビやHDMIプロジェクターへ出力したい場合の代替機
• AJA Hi5-12G...
  よりコンパクトな筐体で12G-SDIからHDMIへ変換したい場合に選ばれる信頼性の高いモデル

SDIビデオ入力: 1系統（SD/HD/2K/4K/Ultra HD自動切替）

アナログビデオ出力: コンポーネント（SD/HD）、またはNTSC/PALコンポジット

アナログオーディオ出力: 2チャンネル（プロフェッショナルバランスアナログオーディオ、XLR端子）

デジタルオーディオ出力: 4チャンネル（AES/EBUデジタルオーディオ、XLR端子）

対応SDIフォーマット: 525i59.94 NTSC、625i50 PAL、720p、1080i、1080p、1080PsF、2160p（最大60fps）

ダウンコンバージョン: 内蔵（Ultra HDからHD/SDへのダウンスケール対応）

コントロール: イーサネット（RJ-45）、Mac/Windows用「Teranex Setup」ソフトウェア対応

電源: 内蔵100-240V AC、PoE+（Power over Ethernet Plus）対応

消費電力: 約16W

サイズ / 重量: 幅140mm × 奥行170mm × 高さ44mm / 約580g

動作温度範囲: 0°〜40°C
