プロの映像現場を支える信頼の変換技術とは？

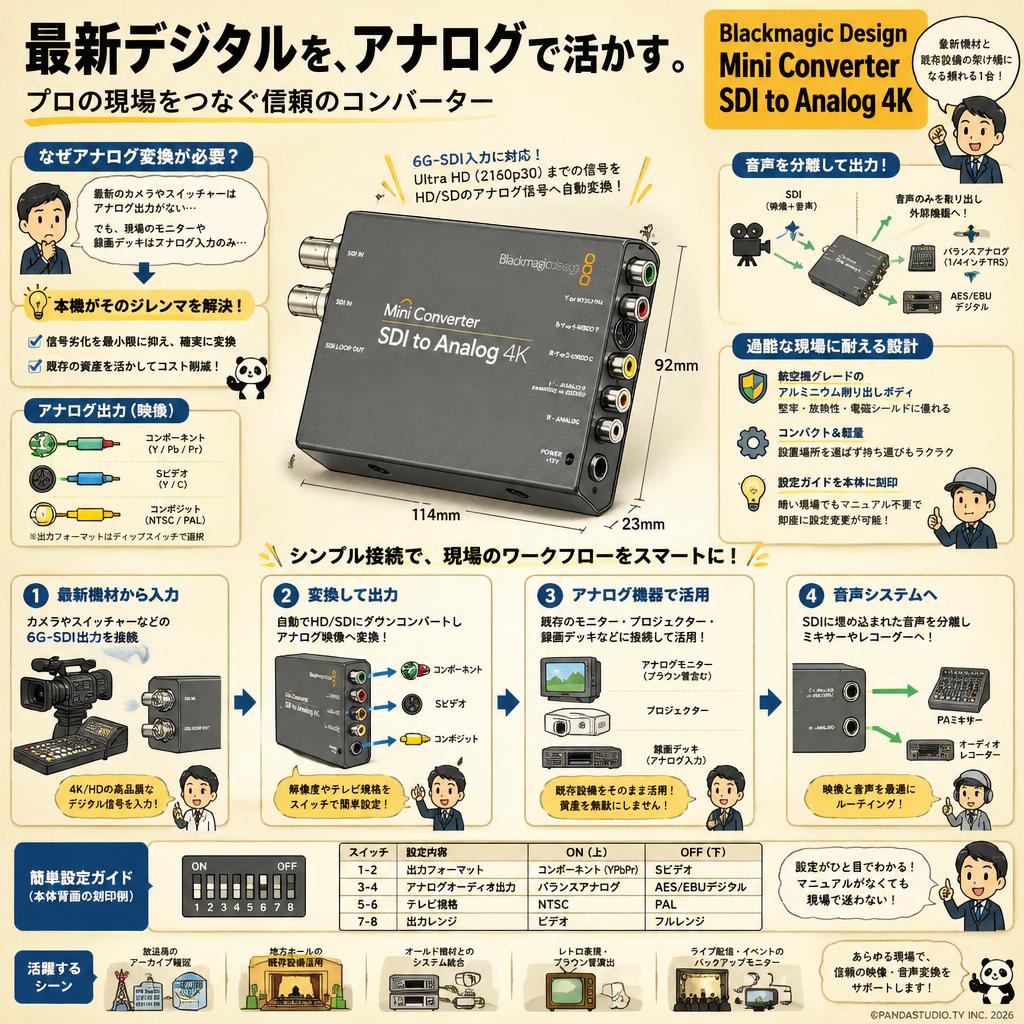

「Blackmagic Design Mini Converter SDI to Analog 4K」は、最新のデジタルSDI信号を従来のアナログ映像信号へとシームレスに変換するための業務用コンバーターです。映像制作や放送の現場が急速に4KやHDへと移行する中で、すべての機材を一度に最新規格へアップデートすることは現実的ではありません。本製品は、最新のデジタルカメラやスイッチャーから出力される高精細な映像を、アナログ入力しか持たない旧型のモニターやプロジェクター、録画デッキなどで利用できるようにするための架け橋として機能します。単なる変換器にとどまらず、長時間の連続稼働が求められるプロの現場に耐えうる堅牢性と安定性を備えた、インフラストラクチャーの一部と言える存在です。

なぜ最新環境でアナログ変換が必要とされるのか？

一見すると時代遅れに思えるアナログ信号ですが、放送局のアーカイブ確認、地方ホールの既存設備の活用、さらにはブラウン管テレビを用いたレトロな映像表現の追求など、特定の用途においては現在でも欠かせない技術です。しかし、最新の映像機器の多くはアナログ出力端子を廃止しており、デジタルとアナログの間に大きな互換性の壁が生じています。この製品は、そうした「最新機材を使いたいが、出力先はレガシー設備である」という現場特有のジレンマを解消するために設計されました。信号の劣化を最小限に抑えつつ、確実な映像伝送を実現することで、既存の資産を無駄にすることなく最新の制作ワークフローに組み込むことができます。

6G-SDI対応がもたらすシステム構築の柔軟性

本製品の技術的なコアとなるのが、最大Ultra HD解像度（2160p30）までの6G-SDI入力に対応している点です。入力された4K信号は、内部の高品質なプロセッサーによって自動的にHDまたはSD解像度のアナログ信号（コンポーネント、Sビデオ、コンポジット）へとダウンコンバートされて出力されます。これにより、現場のメインシステムを最新の4K環境で構築しつつ、プレビュー用やバックアップ用として既存のアナログモニターをそのまま流用することが可能になります。中継器やダウンスケーラーを別途用意する必要がなく、システム全体のシンプル化とコスト削減に大きく貢献します。

音声信号の分離によるワークフローの効率化

映像の変換だけでなく、SDI信号にエンベデッド（埋め込み）されたオーディオを分離（デエンベデッド）して出力できる点も、本機の重要なアイデンティティです。本体には標準の1/4インチジャックが搭載されており、2チャンネルのバランスアナログオーディオ、またはAES/EBUデジタルオーディオとして音声のみを取り出すことができます。これにより、カメラから送られてきた映像付きのSDI信号から音声だけを抽出し、PAミキサーや外部のオーディオレコーダーへ直接ルーティングするといった柔軟な音声ワークフローが実現します。映像と音声のシステムが分かれているライブ配信やイベント現場において、非常に重宝される機能です。

過酷な現場に耐えうる堅牢な設計思想

放送局やライブイベントの現場では、機材が踏まれたり落下したりするリスクが常に伴います。そのため、本製品はプラスチックではなく、航空機グレードのアルミニウムを削り出した強靭な金属製ボディを採用しています。コンパクトでありながら、内部の精密な電子基板を物理的な衝撃からしっかりと保護します。また、現場での使い勝手を考慮し、設定変更用のディップスイッチの図解が本体背面にレーザー刻印されています。マニュアルを紛失してしまったり、インターネットに接続できない暗い現場であっても、本体を見るだけで即座に出力形式の切り替えが可能です。こうした細部へのこだわりが、世界中のエンジニアから厚い信頼を集める理由となっています。

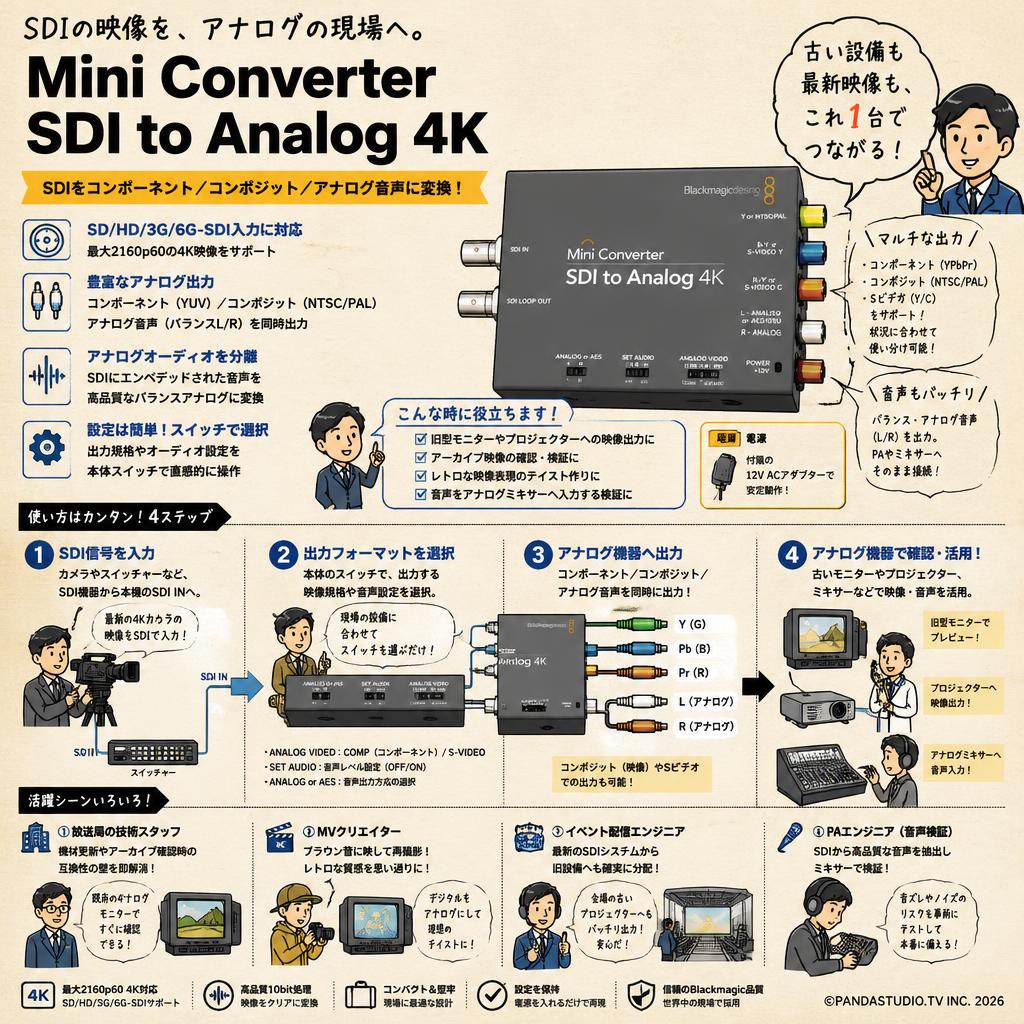

• アナログ資産を活用したい放送局の技術スタッフ

  【シナリオ】地方局での機材更新や、過去のアーカイブ映像の確認を伴う期間限定のプロジェクトでの利用。
  【解決する課題】最新のHD/4K対応カメラを導入した際、既存のアナログモニターでプレビューできないという互換性の壁を、本機のレンタルでコストを抑えつつ即座に解消します。

• レトロな映像表現を追求するMVクリエイター

  【シナリオ】ブラウン管テレビに最新のデジタル映像を映し出し、それを再撮影する数日間のミュージックビデオ撮影。
  【解決する課題】高画質なデジタル素材を劣化なく確実なアナログ信号（コンポジット等）に変換する手段がないという悩みを解決し、意図した通りのアナログテイストを演出できます。

• 大規模イベントの映像配信エンジニア

  【シナリオ】アリーナクラスの会場で、旧型のプロジェクターやアナログ入力のみ対応の会場設備へ映像を送出する1日限りのライブイベント。
  【解決する課題】メインシステムは最新のSDIで構築しつつ、会場側の古い設備へも確実に映像を分配しなければならないというプレッシャーを払拭します。

• 音声収録を伴うライブ配信のPAエンジニア

  【シナリオ】映像と音声のシステムが分かれている中規模の音楽ライブ配信で、SDI映像から音声を抽出してミキサーに入力するための検証。
  【解決する課題】SDI信号から高品質なバランスアナログオーディオを分離する機材を事前にテストし、本番での音ズレやノイズのリスクを最小限に抑えます。

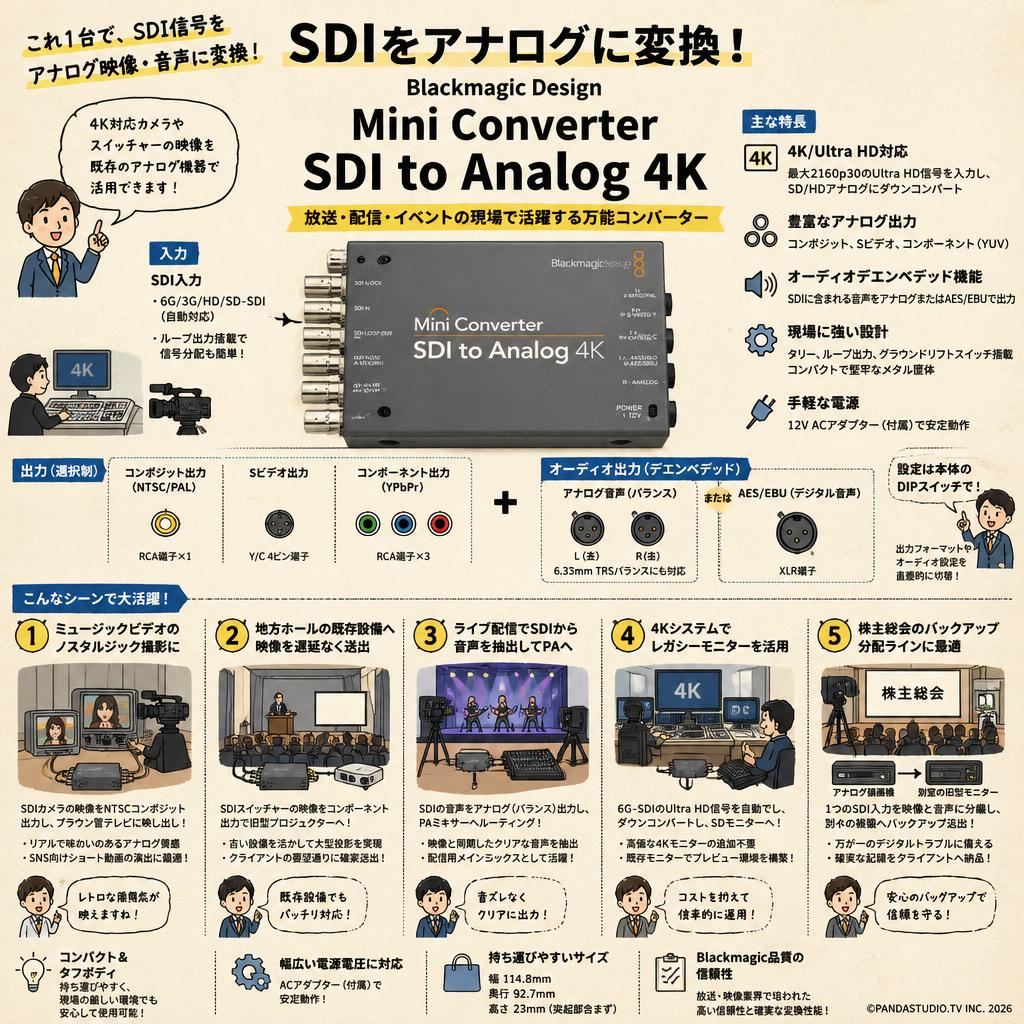

• ブラウン管テレビを活用したミュージックビデオの撮影用機材

  スタジオ内に複数の旧型ブラウン管テレビを配置し、最新カメラの映像を映し出すシーン。本機でSDIからNTSCコンポジットへダウンコンバート出力しモニターに接続します。デジタル特有のノイズがない、リアルでノスタルジックなアナログ映像の質感をSNS向けのショート動画として収録できます。

• 地方ホールでのイベント映像を既存設備へ送出するための変換器

  市民ホールでの講演会において、持ち込んだHD対応のSDIスイッチャーから、会場備え付けの旧型アナログプロジェクターへ映像を送るシーン。コンポーネントアナログ出力を選択することで、古い設備を活かしつつ、参加者のための大型スクリーン投影をクライアントの要望通りに遅延なく実現します。

• ライブ配信現場でSDI信号から音声を抽出するPA向けセットアップ

  音楽ライブの配信現場で、カメラからのSDI信号に含まれる演者の音声を、PA側の音声ミキサーにルーティングするシーン。本機のオーディオデエンベデッド機能を利用し、バランスアナログとして出力します。映像と同期したクリアな音声を、配信用メインミックスとして確実に取り出せます。

• 最新の4Kシステムで構築されたスタジオでのレガシーモニター活用

  4K収録が行われている放送局のサブコントロールルームで、ディレクター用の確認用モニターとして既存のSDアナログモニターを再利用するシーン。6G-SDI入力によるUltra HD信号を本機に入力し、内部で自動的にダウンコンバート処理を行います。高価な4Kモニターを買い足さずにプレビュー環境を構築できます。

• 企業の株主総会における映像と音声のバックアップ分配ライン構築

  重要な企業イベントで、メインのデジタル配信ラインとは別に、アナログ録画機材や別室の古いモニターへバックアップ信号を送るシーン。1つのSDI入力をアナログ映像と分離された音声に分け、別々の収録機器へ送出します。万が一デジタルトラブルが起きても、確実な記録をクライアントへの納品物として残せます。

• 最大Ultra HD対応の6G-SDI入力と高品質なダウンコンバート機能

  競合のAJA V2AnalogがHD-SDIまでの対応にとどまるのに対し、本機は最大2160p30のUltra HD（6G-SDI）入力に対応しています。入力された4K信号は内部で自動的に高品質なHDまたはSDアナログ信号にダウンコンバートされるため、最新の4Kカメラを用いた現場でも、中継器を挟むことなく直接レガシー機器への出力が可能です。

• AES/EBUとアナログ両対応の柔軟なオーディオ分離出力

  Roland VC-1-DVAのような多機能コンバーターと比較して、本機はオーディオのデエンベデッド（分離）に特化したシンプルな設計が強みです。標準の1/4インチジャックを搭載し、2chのバランスアナログオーディオ、または2chのAES/EBUデジタルオーディオの出力をスイッチで切り替え可能。PAミキサーの仕様に合わせて柔軟に対応できます。

• 過酷な現場に耐える堅牢な航空機グレードのアルミ製ボディ

  プラスチック筐体の安価なコンバーターとは一線を画し、本体には航空機グレードのアルミニウムが採用されています。重量は約293gとコンパクトながら、踏まれたり落とされたりするリスクのある中継現場でも基板をしっかり保護します。レーザー刻印された設定図が背面にあり、暗がりでもディップスイッチの設定変更が即座に行えます。

• 短期間のイベントに最適！ACアダプター付属ですぐに使えるレンタルセット

  本製品には、海外の様々なコンセント形状に対応する国際対応ACアダプターが標準で同梱されています。購入すると特定のプロジェクト終了後に使用頻度が下がるニッチな変換機材ですが、レンタルなら1日からの短期間利用が可能です。追加で電源オプションを購入する必要がなく、届いたその日にすぐイベント会場のシステムに組み込めます。

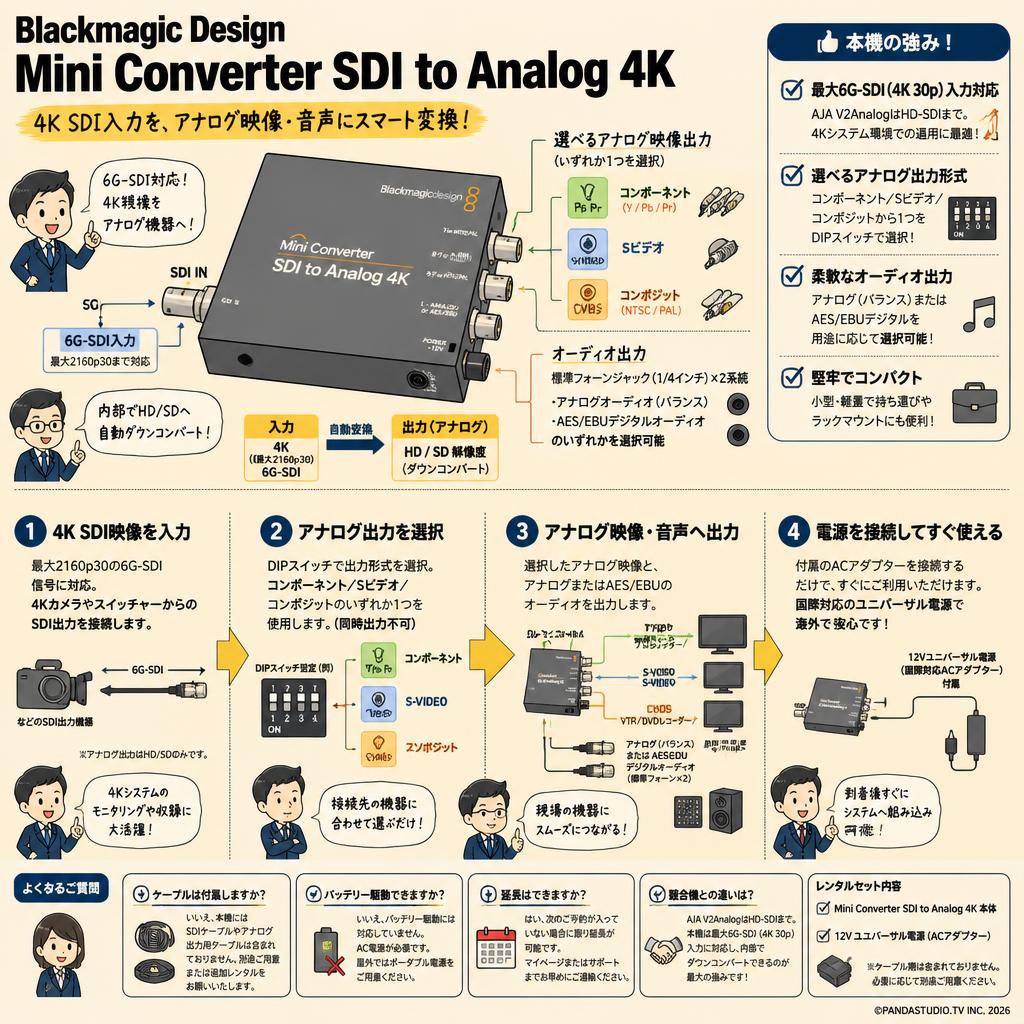

Q: 4K（Ultra HD）の映像をアナログ信号としてそのまま出力することはできますか？
A: いいえ、アナログ出力は4K解像度には対応していません。本機は最大2160p30の6G-SDI入力に対応していますが、アナログ出力時は内部で自動的にHDまたはSD解像度へダウンコンバートされて出力されます。

Q: コンポーネント出力とコンポジット出力は同時に使用できますか？
A: 同時出力はできません。本体のディップスイッチの設定により、コンポーネント、Sビデオ、またはNTSC/PALコンポジットのいずれか1つの出力形式を選択して使用する仕様となっています。

Q: オーディオを分離して出力するための端子は何ですか？
A: 標準の1/4インチ（標準フォーン）ジャックを2系統搭載しています。設定により、2チャンネルのバランスアナログオーディオ、または2チャンネルのAES/EBUデジタルオーディオとして出力が可能です。

Q: レンタルセットには電源ケーブルやACアダプターが含まれますか？
A: はい、レンタルセットには本体を動作させるための12Vユニバーサル電源（国際対応ACアダプター）が含まれています。到着後、すぐにご利用のシステムに組み込んでお使いいただけます。

Q: 映像ケーブルや音声ケーブルは一緒にレンタルできますか？
A: 本機のレンタルセットにはSDIケーブルやアナログ出力用（BNC、標準フォーン等）のケーブルは含まれておりません。接続先の機器に合わせた長さのケーブルを別途ご用意いただくか、追加でレンタルをお願いいたします。

Q: 競合機であるAJAのV2Analogと比較してどのような違いがありますか？
A: AJA V2Analogが最大HD-SDI入力までの対応であるのに対し、本機は最大6G-SDI（4K 30p）入力に対応し、内部でダウンコンバートできる点が最大の強みです。4Kシステム環境下での利用に適しています。

Q: 屋外のライブイベントなど、電源が不安定な場所でも使用できますか？
A: 付属のACアダプターを使用してAC電源から給電する必要があります。バッテリー駆動には対応していないため、屋外で使用する場合はポータブル電源などを別途ご用意いただく必要があります。

Q: リハーサルで設定に手間取った場合、利用途中でレンタル期間を延長できますか？
A: はい、他のお客様からの次期予約が入っていない場合に限り、レンタル期間の延長手続きが可能です。延長をご希望の場合は、マイページから申請していただくか、サポートまでお早めにご連絡ください。

• AJA V2Analog
  入力がHD-SDIまでに制限されますが、AJAならではの堅牢性と発色の良さがあり、HD環境の放送局ユーザーに好まれます。
• Roland VC-1-DVA...
  SDIからアナログへの変換に加えてディレイ機能も搭載しており、リップシンクの微調整が必要な配信エンジニアに最適です。
• Roland VC-1-SC
  アップ/ダウン/クロスコンバート機能を内蔵し、多様な入力信号を任意の解像度で出力したいマルチな現場を抱えるPAに人気です。
• Datavideo DAC-70
  VGA入力なども備えたマルチフォーマット対応で、PCや古い持ち込み機材が混在する企業のカンファレンス用途に適しています。
• Lumantek ez-DAC...
  非常にコンパクトでコストパフォーマンスに優れており、単純なSDIからコンポジットへの変換だけを求める小規模配信に便利です。

映像配信エンジニア (30代 男性) 4K環境での安心感。ただし発熱には注意が必要 : 評価 ★★★★☆ 4.0

YouTubeの機材レビューで紹介されていてレンタルしました。メインスイッチャーを4K対応に入れ替えた際、会場の古いアナログプロジェクターへ映像を送る必要があり使用。6G-SDIを入力するだけで自動ダウンコンバートされ、遅延のないスムーズな出力が得られたのは流石です。ただ、長時間駆動させるとアルミ筐体が熱を持つため、ラックマウント時等の放熱対策は意識する必要があります。

放送局技術スタッフ (50代 男性) 音声分離が優秀だが、ケーブルの準備に注意 : 評価 ★★★★☆ 4.5

自社ブログの機材検証企画でテストしました。過去のSDモニターをプレビュー用として再利用するために導入。ディップスイッチによる設定は本体背面に図解があり、マニュアルレスで即座に設定できるのが素晴らしいです。1/4インチジャックからの音声分離も極めてクリアでした。注意点として、出力がBNC端子のため、一般的なRCA入力の民生用モニターに繋ぐ場合は変換コネクタが別途必要です。

映像クリエイター (20代 女性) レトロ表現に最適！でも設定は少しアナログ : 評価 ★★★☆☆ 3.5

Amazonの購入者レビューを参考に、MV撮影でブラウン管テレビに映像を映すためにレンタルしました。最新カメラからのSDI出力を本機経由でコンポジットに変換しましたが、期待通りのノスタルジックな質感が得られて満足です。ただ、設定の切り替えが小さなディップスイッチをペン先などで物理的に上下させる方式なので、PC上で設定できる最近の機材に慣れていると最初は少し戸惑うかもしれません。

必須アクセサリ

• BNCケーブル 10m...
  SDI信号の入力や、業務用モニターへのアナログコンポーネント出力接続に不可欠です。
• BNC-RCA 変換コネクタ...
  本機のBNC出力を、一般的な民生用テレビやモニターのRCA（ピン）端子に接続するために必要です。

用途別のおすすめ

• 標準フォーン - XLR 変換ケーブル...
  分離したオーディオ信号を、PAミキサーなどのXLR入力端子へルーティングする際に重宝します。
• Blackmagic Design Micro Converter SDI to HDMI 3G...
  アナログではなく、一般的なHDMIモニターへSDI信号を出力してプレビュー確認したい場合の追加機材として。

代替・類似製品

• AJA V2Analog
  HD/SD環境限定で、より放送局基準のシビアなアナログ信号変換を求める場合の代替機です。
• Roland VC-1-DVA...
  アナログ変換に加えて、音声のディレイ調整やフレームレート変換など細かな補正が必要な現場向けの上位機種です。

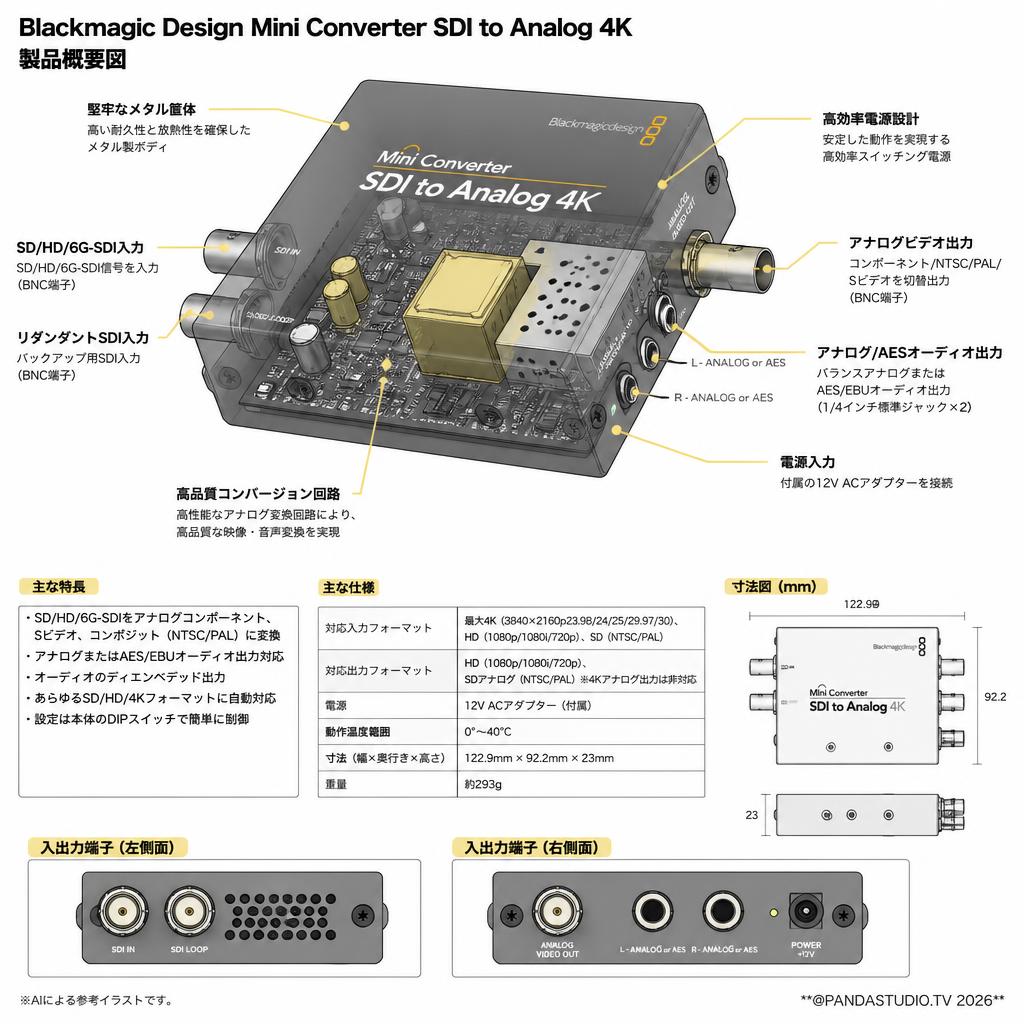

• イメージセンサー：非搭載（コンバーター製品のため）
• レンズ：非搭載
• 対応ビデオ解像度（入力）：最大4K（3840x2160p23.98/24/25/29.97/30）、HD（1080p/1080i/720p）、SD（NTSC/PAL）
• 対応ビデオ解像度（出力）：HD（1080p/1080i/720p）、SDアナログ（NTSC/PAL）※4Kアナログ出力は非対応
• 写真解像度：非搭載
• 防水性能：非搭載（屋内使用推奨）
• バッテリー（容量・駆動時間・充電時間）：非搭載（付属の12V ACアダプターにて駆動）
• ストレージ：非搭載
• 接続端子（入力）：SD/HD/6G-SDI x1、リダンダントSDI x1（BNC端子）
• 接続端子（出力）：アナログビデオ（コンポーネント/NTSC/PAL/Sビデオ切替式、BNC端子）、アナログ/AESオーディオ（1/4インチ標準ジャック x2）
• 寸法と重量：幅122.9mm × 奥行き92.2mm × 高さ23mm / 約293g
• 動作温度範囲：0°〜40°C
