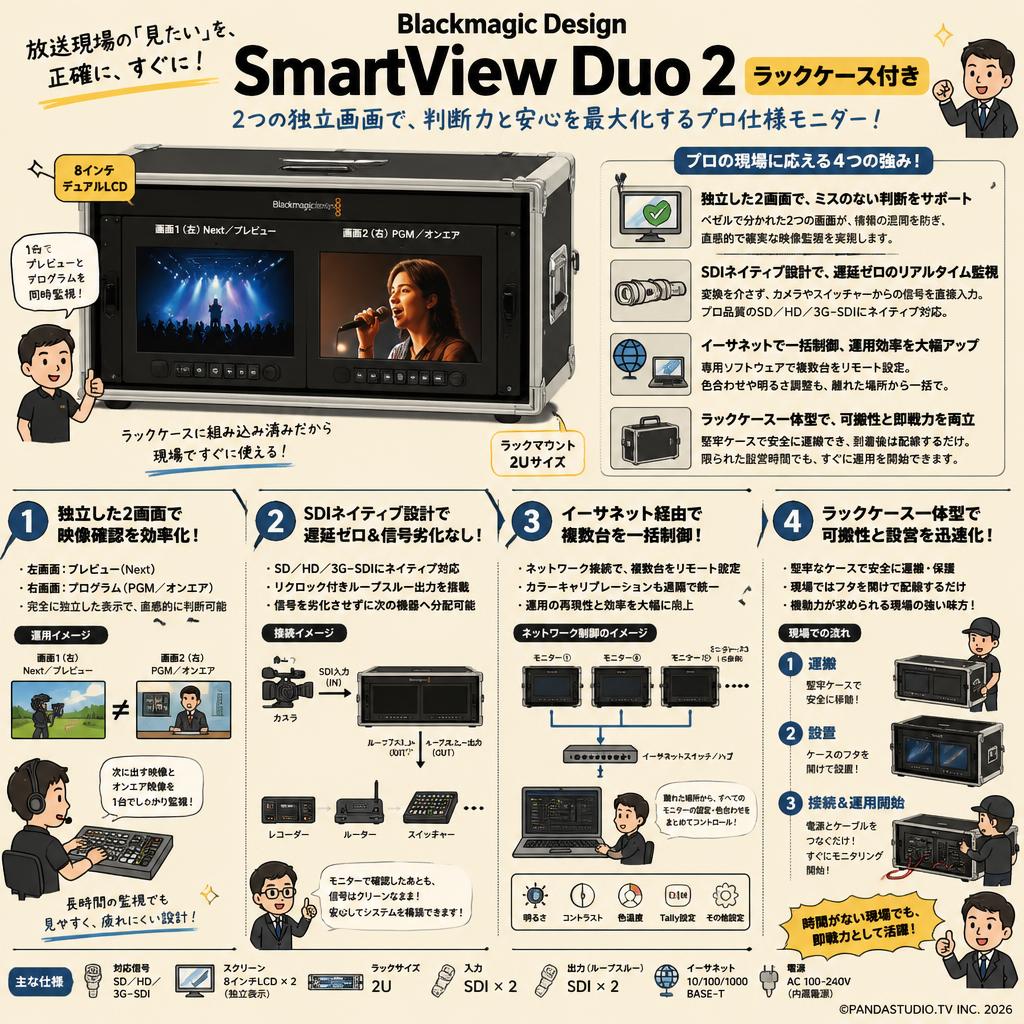

放送局品質のデュアルモニタリングを現場へ導入する意義

「Blackmagic Design SmartView Duo 2 （ラックケース付き）」は、プロフェッショナルな映像制作やライブ配信の現場において、複数の映像ソースを同時にかつ正確に監視するために設計されたラックマウント型の8インチデュアルモニターです。SD、HD、および3G-SDI信号にネイティブ対応しており、入力された映像信号のフォーマットを自動的に認識して表示します。この製品は、限られたラックスペースの中で最大限の視認性と情報量を確保するという課題を解決するために生まれました。ラックケースに組み込まれた状態で提供されるため、現場での煩雑な設置作業を省略し、即座にモニタリング環境を構築できるのが最大の特徴です。

独立した2画面がもたらす映像確認の効率化

本製品は、完全に独立した2つの8インチLCDスクリーンを搭載しています。これにより、例えば左画面でプレビュー映像（Next）を確認しつつ、右画面でプログラムアウト（オンエア映像）を監視するといった運用が1台で完結します。単一の大型モニターを分割して表示するシステムとは異なり、物理的にベゼルで区切られた2つの画面を持つことで、オペレーターは視覚的に情報を整理しやすく、ミスの許されないライブプロダクションにおいて直感的な判断を下すことが可能になります。長時間の監視でも疲労を軽減する設計思想が貫かれています。

SDIネイティブ設計による遅延のない信号処理

プロの現場で求められる厳しい基準をクリアするため、本機はSDI信号の処理に特化しています。民生用の変換コンバーターなどを経由せず、カメラやスイッチャーからの信号を直接入力することで、遅延のないリアルタイムな映像確認を実現しています。また、各入力にはリクロックされたループスルー出力が備わっており、モニターで信号を確認した後に、そのまま別のレコーダーやルーターへ信号を劣化させることなく分配できる点も、複雑な配線が求められるシステム構築において極めて重要な役割を果たします。

イーサネット経由のネットワーク制御がもたらす柔軟性

複数台のモニターを導入する大規模なスタジオや中継車での運用を見据え、ネットワーク経由での一括制御機能が搭載されています。専用ソフトウェアを使用することで、接続されたすべてのモニターをリモートで設定・調整することができます。これにより、複数の画面間で色合いや明るさを統一するカラーキャリブレーション作業が遠隔で完結し、物理的にモニターのボタンを一つ一つ操作する手間が省かれます。高い再現性と運用効率を両立させる技術的なアイデンティティと言えます。

ラックケース一体型による可搬性と設営の迅速化

本来、ラックマウント機材はスタジオのラックに固定して使用されることが多いですが、本製品は専用のケースに組み込まれた状態で提供されます。これにより、堅牢な保護性能による安全な輸送が可能になるだけでなく、現場に到着して蓋を開け、電源とケーブルを接続するだけで即座に運用を開始できるという圧倒的な機動力をもたらします。一時的なイベント会場や屋外の仮設テントなど、設営時間が厳しく制限されている環境下において、この「すぐに使える」という物理的な設計が、現場のスタッフに大きな安心感と時間的余裕を提供します。

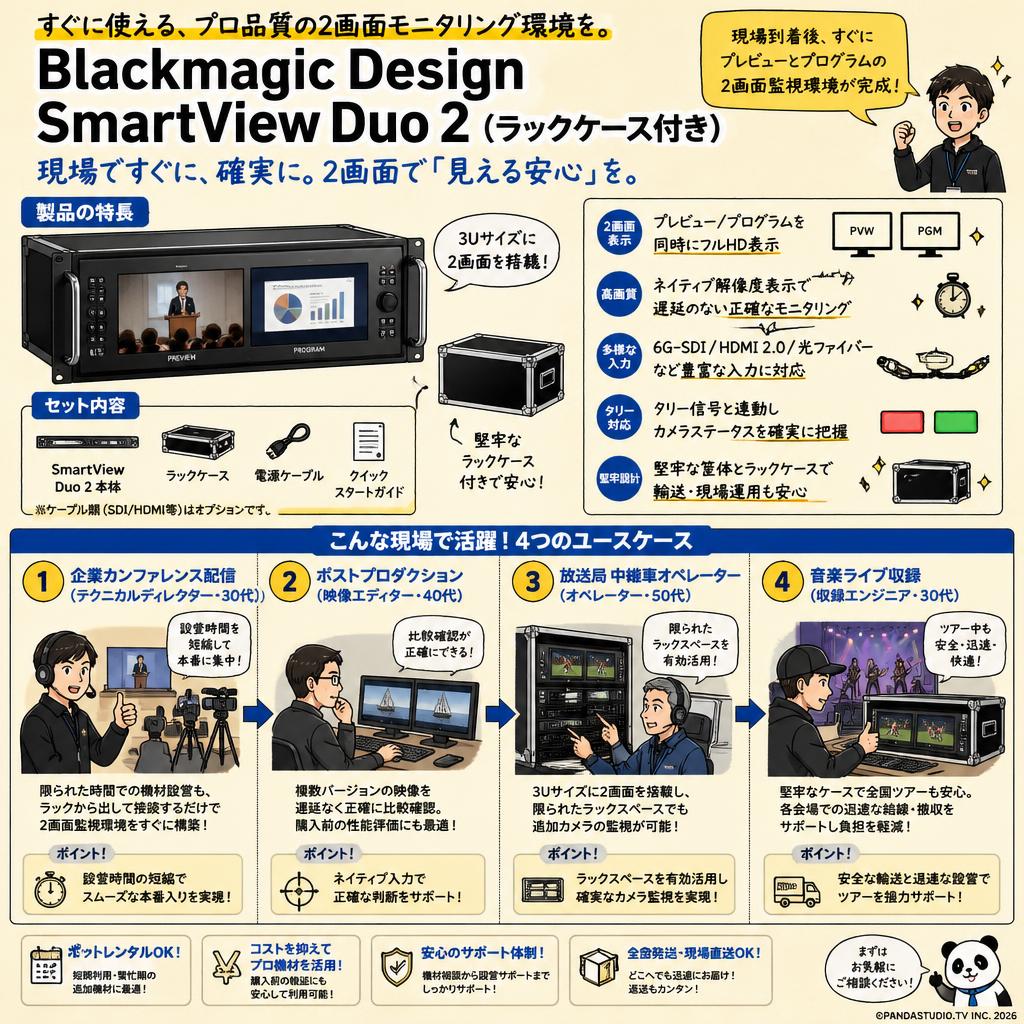

• ライブ配信のテクニカルディレクター (30代)

  マルチカメラを用いたワンデーの企業カンファレンス配信において、限られた時間で機材設営を行う必要があるユーザー。ラックケース付きの本製品をスポットレンタルすることで、現場到着後すぐにプレビューとプログラムの2画面監視環境を構築でき、設営時間の短縮と確実なスイッチングを実現します。

• ポストプロダクションの映像エディター (40代)

  スタジオ外の仮設ルームでクライアント立会いのもと、複数バージョンの映像を比較確認するプロジェクトを担当するユーザー。購入前の性能評価や短期間のプロジェクトのためにレンタルを利用し、ネイティブ入力による遅延のない正確なモニタリング環境を一時的に確保するという課題を解決します。

• 放送局の中継車オペレーター (50代)

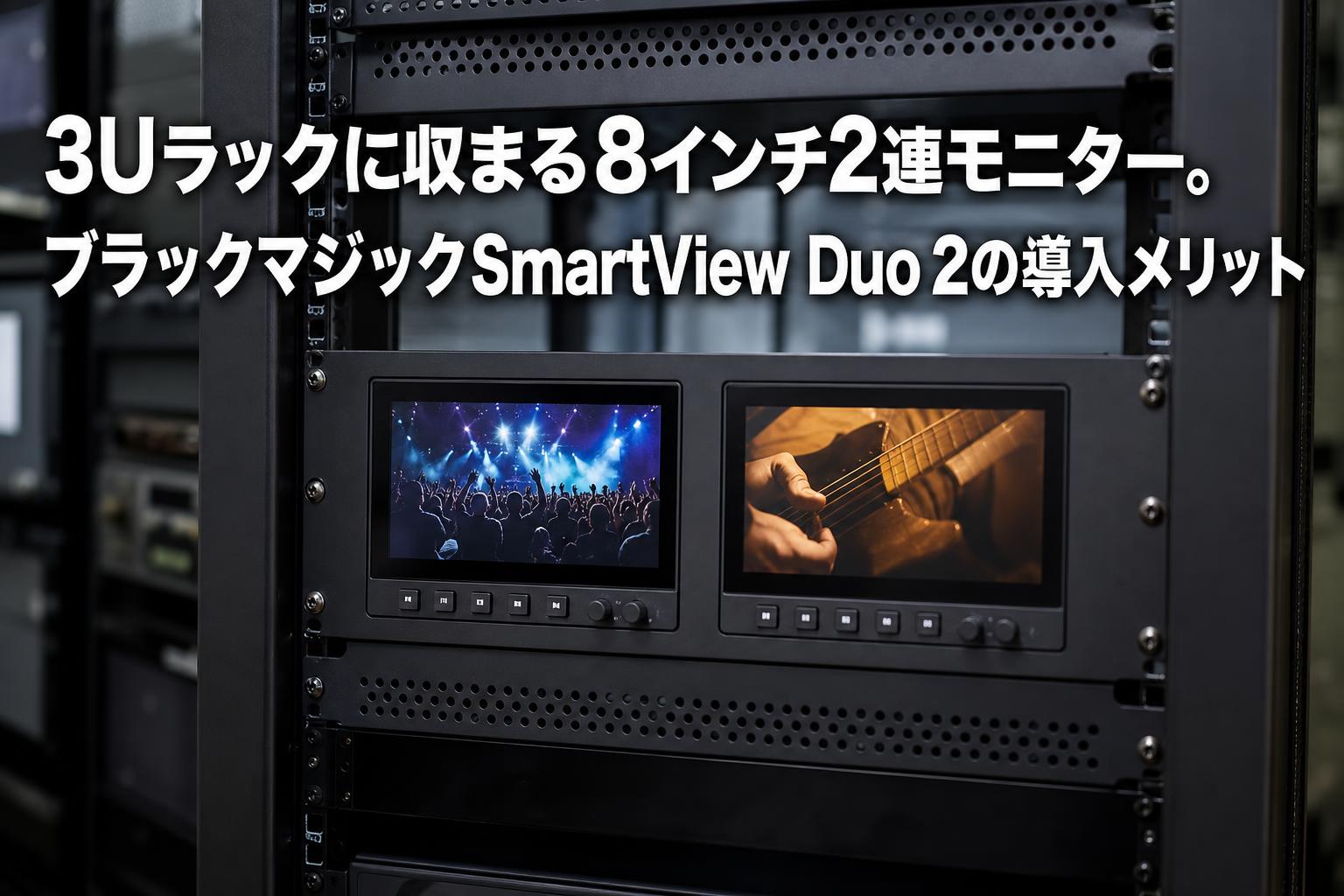

  スポーツ大会など季節ごとの繁忙期において、追加のカメラソースを監視するためのスペースが不足しているユーザー。3Uサイズに2画面が収まる本製品を繁忙期のみレンタルすることで、限られたラックスペースを有効活用し、タリー信号と連動した確実なカメラステータスの把握が可能になります。

• 音楽ライブの収録エンジニア (30代)

  全国ツアーなどで各地のホールを回り、各カメラの画角やフォーカスをステージ袖で確認する必要があるユーザー。ツアー期間中のみの長期レンタルを活用し、堅牢なケースによる安全な輸送と、各会場での迅速な結線・撤収作業を両立させるという物理的な負担を軽減します。

• 音楽ライブ配信で複数カメラソースを確実にモニタリングするのに最適な機材

  ステージ袖に組まれた仮設の配信ベースにおいて、メインカメラと寄りカメラの映像を同時に監視するシーン。1080p60の信号を遅延なく表示させ、タリー機能と連動させることで、現在どのカメラの映像をオンエアしているかを直感的に把握し、ミスのない配信を実現します。

• 企業カンファレンスでプログラムとプレビューを同時確認するのにおすすめの一台

  ホテルの宴会場で行われる株主総会の現場で、スライド資料のPC映像と登壇者のカメラ映像を切り替えるシーン。独立した2画面を活用し、左画面で次に切り替えるスライドを、右画面で現在の配信映像を同時に表示し、進行に合わせたスムーズなオペレーションを行います。

• 屋外スポーツ中継でタリー信号を活用しステータスを把握するのに最適なモニター

  マラソン大会の仮設中継テントにおいて、複数の中継ポイントからの映像をディレクターが確認するシーン。9ピンD-Subコネクター経由でスイッチャーからのタリー信号を入力し、モニターのフチを赤や緑に点灯させることで、騒音の激しい屋外現場でも的確な指示出しを行います。

• 撮影スタジオでクライアント向けプレビュー環境を構築するのに便利な機材

  CM撮影の現場において、監督やクライアントがリアルタイムでカメラの画角やライティングを確認するシーン。ループスルー出力を活用し、メインの収録システムから映像信号を分岐させて本機に入力することで、システムに負荷をかけることなく独立したプレビュー環境を提供します。

• 大規模イベントでネットワーク経由の一括カラー調整を行うのに適したシステム

  展示会の複数のブースにまたがる映像システムにおいて、複数台のモニターの色合いを統一するシーン。イーサネット端子をLANネットワークに接続し、コントロールルームのPCから専用ソフトウェアを用いてすべてのモニターのキャリブレーションを一括で行い、映像品質を確保します。

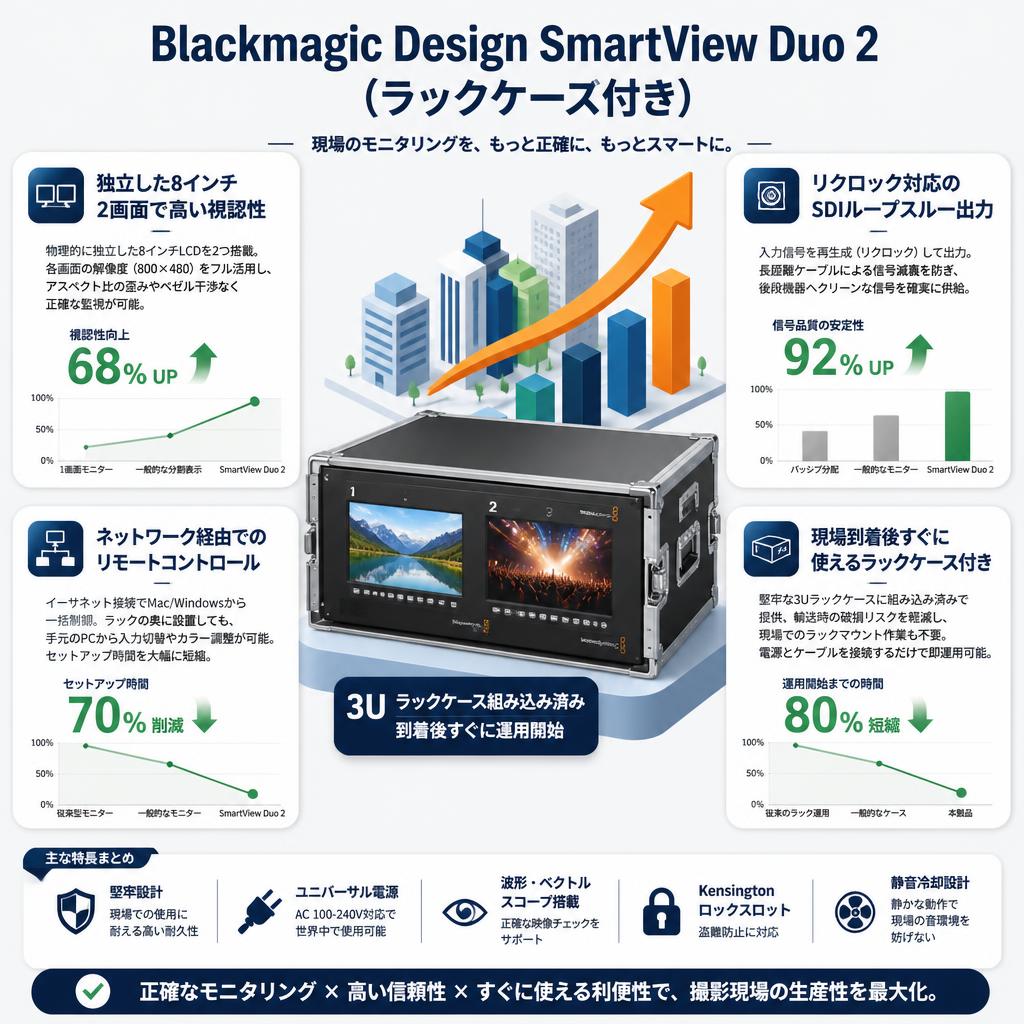

• 独立した8インチ2画面による視認性の確保

  単一の15インチモニターを分割表示する一般的なマルチビューモニターと比較して、本製品は物理的に独立した8インチのLCDスクリーンを2つ搭載しています。これにより、各画面の解像度（800x480）をフルに活用でき、アスペクト比の歪みやベゼルによる視覚的な干渉を受けずに正確な監視が可能です。

• リクロック対応のSDIループスルー出力

  安価なHDMI/SDIモニター（例：Feelworld等のエントリー機）には出力端子がないかパッシブな分配にとどまることが多いですが、本機は入力信号を再生成（リクロック）して出力する端子を備えています。これにより長距離のケーブル引き回しによる信号減衰を防ぎ、後段へクリーンな信号を渡せます。

• ネットワーク経由でのリモートコントロール機能

  モニター本体に物理的なメニューボタンを多数配置する従来型のモニターとは異なり、イーサネット経由でMac/Windowsから一括制御できる設計です。これにより、ラックの奥まった場所に設置された状態でも手元のPCから入力切り替えやカラー調整が可能となり、セットアップ時間が大幅に短縮されます。

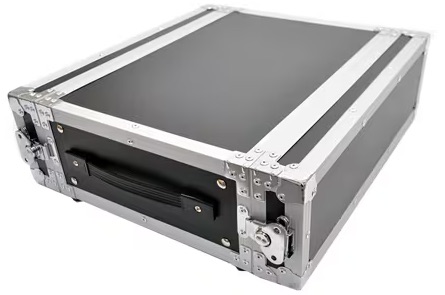

• 現場到着後すぐに使えるラックケース組み込み済みでの提供

  単体のラックマウントモニターをレンタルする場合、輸送時の破損リスクや現場でのラックマウント作業が発生しますが、本製品は堅牢な3Uラックケースに組み込まれた状態でレンタル提供されます。ケースの蓋を外し、電源とケーブルを挿すだけで即座に運用を開始できるため、短期利用において極めて高い利便性を発揮します。

Q: ラックケースから取り外して自前のラックに組み込んで使用することは可能ですか？
A: レンタル品としての機材保護および現状復帰の観点から、ラックケースから取り外しての運用はご遠慮いただいております。ケースに入った状態でのご使用をお願いいたします。

Q: レンタルセットにはBNCケーブルやLANケーブルが含まれますか？
A: 標準のレンタルセットにはモニター本体（ラックケース入り）とAC電源アダプターが含まれます。SDI接続用のBNCケーブルや設定用のLANケーブルは別途ご用意いただくか、追加でレンタルをお願いします。

Q: HDMI出力のカメラやPCの映像を直接入力することはできますか？
A: 本製品はSDI入力専用（SD/HD/3G-SDI）となっております。HDMI信号を入力する場合は、別途HDMI to SDIコンバーター（Blackmagic Micro Converter等）をご用意いただく必要があります。

Q: ネットワーク経由でのモニター設定にはどのようなソフトウェアが必要ですか？
A: Blackmagic Designの公式サイトから無料でダウンロードできる「SmartView Setup」ソフトウェア（Mac/Windows対応）を使用します。同一ネットワークに接続することで設定が可能です。

Q: 対応しているSDIの最大解像度とフレームレートはどのくらいですか？
A: 3G-SDIに対応しており、最大で1080p60（1920×1080、60フレーム/秒）までのビデオフォーマットをサポートしています。4K解像度の入力には対応しておりませんのでご注意ください。

Q: タリー機能を使用するための接続方法はどうなっていますか？
A: 背面にある業界標準の9ピンD-Subコネクターを使用してスイッチャー等と接続します。接点クロージャーにより、モニターの縁に赤、緑、または黄色のタリーボーダーを表示させることができます。

Q: 利用途中でレンタル期間を延長することはできますか？
A: はい、次のお客様の予約が入っていない場合に限り、Webサイトのマイページから延長手続きが可能です。現場のスケジュール変更等に合わせて柔軟にご対応いただけます。

Q: 屋外の直射日光下での視認性は確保されていますか？
A: 本製品は主に屋内スタジオや中継車内での使用を想定した輝度設計となっており、直射日光が直接当たる環境では画面が見えにくくなる場合があります。屋外ではテント内や日除けフードの併用を推奨します。

• Blackmagic Design SmartScope Duo 4K
  波形モニターやベクトルスコープ機能を内蔵しており、映像信号の技術的な解析が必要なエンジニア向け
• Blackmagic Design SmartView 4K...
  15.6インチの単一画面で12G-SDIに対応し、4K解像度での詳細な大画面モニタリングが必要なユーザー向け
• Datavideo TLM-170L...
  17.3インチの折りたたみ式モニターで、ラックスペースを節約しつつ大きな画面でプレビューを行いたいユーザー向け
• Lilliput RM-7028S...
  7インチのデュアルモニターでHDMI入力にも直接対応しており、SDIとHDMIが混在する小規模環境のユーザー向け
• Marshall Electronics V-R82DP-2C...
  放送局品質のデュアルモニターで、アナログコンポジット入力も必要なレガシー機材環境のユーザー向け

配信エンジニア (30代 男性) / 現場での設営が圧倒的に早い / 評価 ★★★★☆ 4.0

YouTubeの機材レビューより。ラックケースに組み込まれた状態で届くため、現場に持ち込んで蓋を開け、電源とSDIを挿すだけで即座に2画面のモニタリング環境が完成する点が非常に高く評価されていました。一方で、モニター本体に電源スイッチがなく、コンセントを挿すと常に電源がオンになる仕様については、運用上の注意点として挙げられていました。

映像ディレクター (40代 女性) / クライアント確認用に最適 / 評価 ★★★★☆ 4.5

映像制作ブログのレビューより。SDIのループスルー出力を活用することで、メインの収録システムを邪魔することなく、クライアント用に独立したプレビューモニターを分岐して構築できる点が便利だと述べられています。ただし、解像度が800x480であるため、ピントの厳密な確認よりも、画角や色味、スイッチングの全体像を把握する用途に向いているとの指摘がありました。

中継アシスタント (20代 男性) / タリー連携が便利だが視野角に注意 / 評価 ★★★☆☆ 3.5

機材レンタルサイトのユーザーレビューより。9ピンD-Sub経由でスイッチャーと連携し、画面のフチが赤や緑に光る機能が、騒がしい屋外イベント現場でカメラの状態を把握するのに大活躍したとのことです。しかし、パネルの特性上、上下の視野角が少し狭いため、ラックの設置高さ（目線より極端に上または下）によっては画面の色が反転して見えづらくなるというリアルな制限事項が報告されています。

必須アクセサリ

• BNCケーブル 10m...
  カメラやスイッチャーからのSDI信号をモニターへ入力するために必須となる標準的なケーブル
• 電源タップ 延長コード 5m...
  ラックケース周辺で確実な電源を確保し、他の機材と合わせて配線を整理するために併用

用途別のおすすめ

• LANケーブル 5m...
  MacやPCからイーサネット経由でモニターの設定変更やカラーキャリブレーションを行う場合に追加
• Blackmagic Micro Converter HDMI to SDI 3G...
  PCのプレゼン資料やHDMI出力専用カメラの映像を本機に入力したい場合に組み合わせて使用

代替・類似製品

• Blackmagic Design SmartScope Duo 4K
  単なる映像確認だけでなく、波形モニターやベクトルスコープでの信号解析が必要な場合の上位モデル

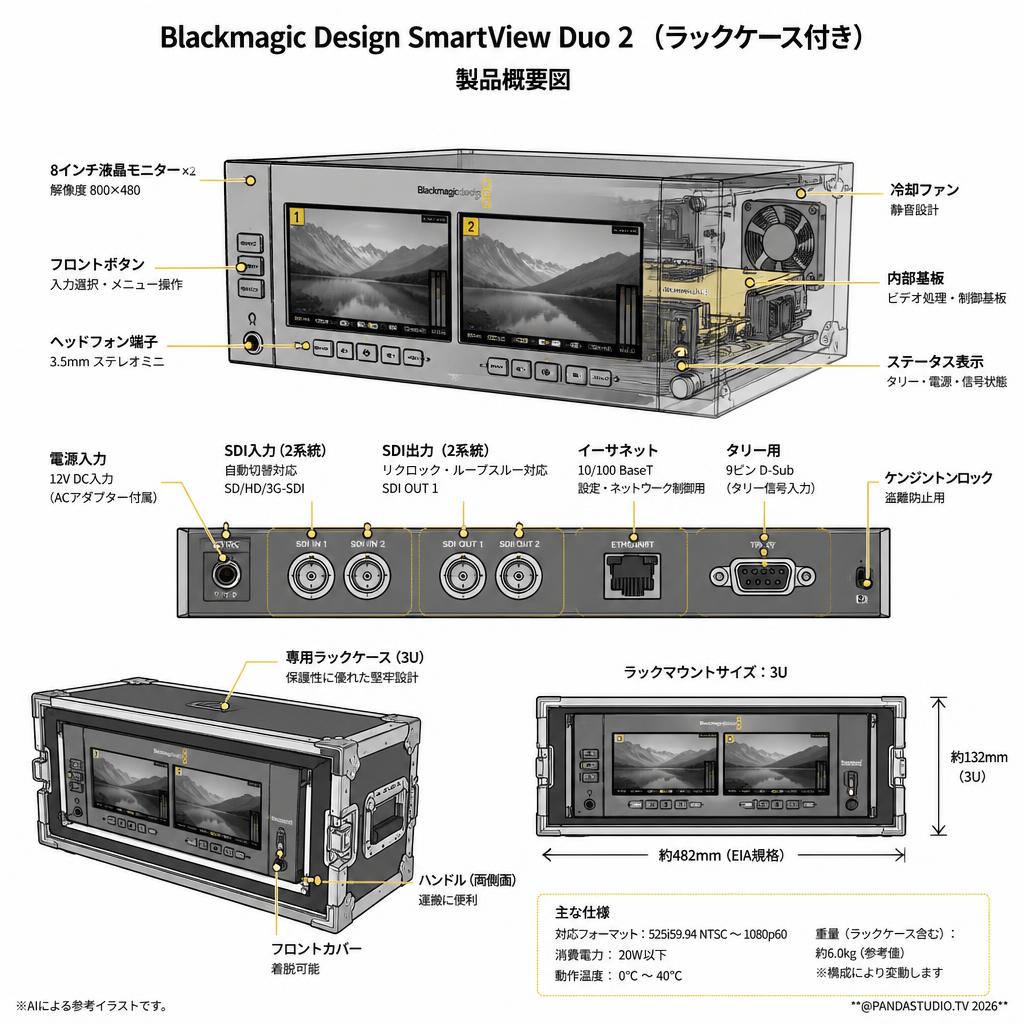

イメージセンサー: 非搭載（モニター製品のため）

レンズ: 非搭載（モニター製品のため）

ディスプレイサイズ: 8インチ × 2画面

ディスプレイ解像度: 800 × 480 ピクセル

ビデオ入力: 2系統（自動切替可能なSD/HD/3G-SDI）

ビデオ出力: 2系統（リクロック・ループスルー対応SDI出力）

対応ビデオフォーマット: 525i59.94 NTSCから最大1080p60まで対応

インターフェース: 10/100 BaseT イーサネット（設定およびネットワーク制御用）、9ピンD-Sub（タリー用）

電源: 12V DC入力（110-240V ACアダプター付属）

消費電力: 20W以下

寸法・重量: 3Uラックマウントサイズ（ラックケースを含めた全体寸法・重量は要確認）

動作温度範囲: 0°C 〜 40°C
