映像制作現場の基盤を支える信頼の伝送規格とは？

「BNCケーブル 0.5m 3C 黒」は、プロフェッショナルな映像制作や放送設備において、確実な信号伝送を担うための根幹となる接続機器です。デジタル化やIPネットワーク化が急速に進む現代の映像業界にあっても、ベースバンド伝送による遅延のない確実な信号のやり取りは、ライブ配信や収録現場において依然として最も重要な役割を担っています。本製品は、カメラ、スイッチャー、モニター、コンバーターなどの各種映像機器間を物理的かつ強固にリンクさせ、データの欠落や外部ノイズの影響を最小限に抑えるように設計されています。

なぜ「3C」という規格が選ばれるのか？

同軸ケーブルにおいて、ケーブルの太さを示す規格は運用効率に直結します。本製品が採用している「3C」という規格は、一般的な「5C」と比較して外径が細く、しなやかさに優れている点が最大の特徴です。太いケーブルは長距離伝送時の信号減衰が少ない一方で、曲げ半径が大きく取り回しが困難になるという課題があります。3C規格は、高品位な信号を維持しつつも、限られたスペースでの配線や、頻繁に機材の配置を変更するような動的な現場において、機材への物理的な負荷を軽減するという明確な目的を持って設計されています。

短距離接続に特化した0.5mという長さの意義

ケーブルの長さは、単に機器同士が届くかどうかという物理的な問題だけでなく、システム全体の安定性とノイズ管理に直結します。0.5mという非常に短い設計は、ラックマウントされた隣接機器同士のパッチングや、カメラ本体とオンカメラモニターなどの極めて近距離の接続に特化しています。余分なケーブルがとぐろを巻くことを防ぐことで、現場での足を引っ掛ける事故や、他の電源ケーブルからの電磁干渉（クロストーク）のリスクを大幅に低減します。この「短さ」こそが、クリーンで安全な撮影環境を構築するための重要な要素となります。

黒色被覆がもたらす現場でのメリット

プロフェッショナルな撮影現場において、機材の「色」は単なるデザインの選択ではなく、機能的な意味を持ちます。本製品のマットな黒色の外装被覆は、ステージ上の強い照明や屋外の太陽光の反射を吸収し、カメラの画角内にケーブルが映り込んだ際の存在感を極限まで消し去るための仕様です。また、黒色は汚れが目立ちにくく、長期間の過酷な使用においても視覚的な劣化を感じさせません。目立たないことこそが、裏方としてシステムを支える本製品の美学であり、現場の美観を損なわないための配慮です。

現代の映像システムにおける同軸ケーブルの役割

最新のワイヤレス伝送技術が台頭する中でも、有線のBNC接続がプロの現場から消えることはありません。それは、物理的な接続による「絶対的な信頼性」が求められるからです。電波干渉による映像の途切れや、圧縮処理に伴うわずかな遅延さえも許されないシビアな環境において、本製品は最も確実なフェイルセーフとして機能します。シンプルな構造ゆえにトラブルの切り分けも容易であり、複雑化する現代の映像システムにおいて、基本に立ち返るための揺るぎないリファレンスとして機能し続けています。

• ライブ配信のシステムエンジニア

  スイッチャーやコンバーターをラックに組み込む技術者です。本番前日の「機材セットアップと動作検証」のレンタルシナリオに最適です。限られたラックスペース内で配線がごちゃつき、トラブルシューティングに時間がかかるというペインポイントを、柔軟な短尺ケーブルが解決します。

• シネマカメラのフォーカスプラー

  映画やCM撮影でカメラマンの傍らでピント合わせを行う専門職です。撮影期間中のみ必要な「特機用リグ構築」のレンタルシナリオに合致します。カメラ本体からワイヤレス送信機へ接続する際、長いケーブルがジンバルやレンズの可動部へ干渉してしまうという深刻な悩みを解消します。

• 大規模イベントの音響・映像テクニシャン

  展示会などで一時的な中継システムを構築する設営スタッフです。イベント本番の数日間だけ大量の配線が必要になる「短期一括設営」のレンタルシナリオに最適です。ワイヤレスマイクのアンテナ分配器周りのパッチングにおいて、手持ちの予備ケーブルが足りず急遽必要になるという課題を解決します。

• 放送局のスタジオ保守担当者

  日々稼働するスタジオ機材のメンテナンスを行う技術スタッフです。購入前の「新機材の相性確認・評価テスト」のレンタルシナリオに適合します。リファレンスモニターとのテスト接続時に、経年劣化した既存ケーブルによるノイズなのか機材不良なのか切り分けが難しいという課題を解決します。

• 狭いラックマウント内でのスイッチャーと分配器のスッキリとした配線

  ライブ配信の仮設ラック裏という極めて狭小な空間において、映像スイッチャーからSDI分配器へ信号を送るシーンです。0.5mという短さと3Cの柔軟性を活かし、ケーブルのたるみをなくして直線的にパッチングすることで、トラブル時の抜き差しが容易な美しい配線マトリックスを実現します。

• シネマカメラとオンカメラモニターを干渉なく接続するリグ構築

  手持ちのジンバル撮影において、シネマカメラのSDI出力からトップハンドルの小型モニターへ映像を送るシーンです。余分なケーブルがジンバルのモーター駆動を妨げないよう、0.5mの長さを這わせるように固定することで、オペレーターが動き回っても映像が途切れない安定したモニタリング環境を構築します。

• イベント現場におけるワイヤレス受信機とアンテナ分配器の確実なリンク

  音楽ライブのステージ袖において、複数台のワイヤレスマイク受信機を1つのアンテナ分配器にカスケード接続するシーンです。ラック内に密集したBNC端子に対し、細身の3Cケーブルを使用することで隣接するコネクタとの干渉を防ぎ、ノイズのないクリアな音声信号をPAミキサーへと確実に送り届けます。

• スタジオ撮影でのコンバーターと収録機材間の低遅延なSDI伝送

  企業VPのクロマキー収録において、カメラからのHDMI信号をコンバーターでSDIに変換し、すぐ横の外部レコーダーに入力するシーンです。変換器とレコーダーをマジックテープで一体化させた上で本製品で最短距離で接続し、非圧縮の高品質な映像データをロスなくProResフォーマットで収録します。

• 機材検証テストにおけるリファレンスモニターへのノイズレスな出力

  機材レンタル会社のメンテナンス室において、返却されたシネマカメラのSDI出力ポートの動作チェックを行うシーンです。外部からの電磁ノイズを拾いやすい長尺ケーブルを避け、本製品で直接波形モニターに接続することで、ポートの物理的な接触不良や信号の乱れがないかを正確に検証します。

• 5Cケーブルと比較して圧倒的な取り回しの良さを実現する3C外径

  一般的な据え置き配線用の5Cケーブル（外径約7.7mm）に対し、本製品は3C規格（外径約5.5mm）を採用しています。この約2mmの差により柔軟性が格段に向上しており、密集したパッチパネルや小型カメラ周辺の狭いスペースでも、コネクタの根元に無理な負荷をかけることなく急角度での折り曲げ配線が可能です。

• 0.5mという絶妙な長さによる伝送ロスの最小化とトラブル防止

  カナレ製の1mや2mの標準的な長さのケーブルと比較して、0.5mは「機器同士を隣接させる」用途に特化しています。ケーブルが余ってループ状になることを防ぐため、踏みつけによる断線リスクを排除できます。また、物理的な距離が短いことで高周波信号の減衰を最小限に抑え、アイパターンの劣化を防ぎます。

• 現場での光の反射を防ぎ映像への写り込みを回避するマットな黒色仕様

  他社製の赤や青などのカラーケーブルは系統の識別性に優れますが、被写体に近いカメラ周りでは目立ってしまいます。本製品はコネクタのブーツ部から被覆までマットな黒色で統一されており、強い照明が当たるスタジオ内や屋外の日差しの中でも反射しません。ガラス越しの撮影でも写り込みを気にせず運用できます。

• 短期間のイベントや予備用として複数本を安価に一括手配できるレンタルメリット

  イベント本番や大規模なシステム構築では、予期せぬ断線や機材追加に備えて数十本の予備ケーブルが必要になります。購入すると多額のコストと保管スペースがかかりますが、レンタルであれば必要な期間だけ、10本、20本単位で安価に一括手配が可能です。短期間のプロジェクトにおいて無駄な経費を大幅に削減できます。

Q: BNCケーブルの3Cと5Cの違いは何ですか？
A: 主にケーブルの太さと柔軟性の違いです。3Cは外径が細くしなやかで、ラック内やカメラ周りなど狭い場所での短距離配線に適しています。一方、5Cは太く硬いですが信号の減衰が少なく、数十メートル以上の長距離伝送に向いています。

Q: 0.5mの長さで3G-SDIや12G-SDIの伝送は可能ですか？
A: HD-SDIおよび3G-SDIの短距離伝送には十分対応可能ですが、4K映像を扱う12G-SDI環境での使用については、ケーブルの帯域仕様やコネクタの対応状況によってドロップアウトが発生する可能性があるため、事前の動作検証（要確認）が必要です。

Q: レンタルセットには何が含まれますか？
A: 本製品のレンタルは、BNCケーブル（0.5m・3C・黒）本体のみの提供となります。映像を変換するためのコンバーターや中継プラグ、その他カメラアクセサリは含まれておりませんので、必要に応じて別途レンタルをご検討ください。

Q: 利用途中でレンタル期間を延長できますか？
A: はい、可能です。レンタル期間中の延長手続きは、マイページから簡単に行うことができます。ただし、次の予約が入っている場合は延長をお断りすることがございますので、スケジュール変更が分かった時点で早めのお手続きをおすすめします。

Q: 屋外の雨天環境でもそのまま使用できますか？
A: 本製品のコネクタ部分は防水仕様ではありません。雨天時の屋外や水しぶきがかかる環境で使用する場合は、接続部分に自己融着テープを巻くか、防水カバーを使用するなどの保護対策を必ず行ってください。

Q: 映像だけでなく音声信号の伝送にも適していますか？
A: はい、同軸ケーブルは映像信号（SDIやコンポジット）だけでなく、ワードクロック信号やワイヤレスマイクのアンテナ信号、MADIなどのデジタル音声信号の伝送にも広く使用されており、問題なくお使いいただけます。

Q: カメラのHDMI出力をこのケーブルで直接モニターに繋げますか？
A: いいえ、HDMI端子とBNC端子は物理的な形状だけでなく信号の規格も異なります。HDMI出力をBNCケーブルで伝送するには、間に「HDMI to SDIコンバーター」を接続して信号を変換する必要があります。

Q: カナレ（CANARE）製のケーブルと比較して品質に違いはありますか？
A: カナレ製は放送局基準の厳しい耐久テストをクリアした業界標準品ですが、本製品もインピーダンス75Ωに設計されたプロフェッショナル向けの同軸ケーブルであり、一般的なライブ配信や収録現場での短距離配線用途において遜色なくご使用いただけます。

• カナレ BNCケーブル 0.5m 5C 黒...
  より太く信号減衰に強いため、短距離でも絶対的な伝送品質を求めるスタジオ設備用途向け
• BNCケーブル 1.0m 3C 黒...
  ラック間や少し離れた機材同士の接続に物理的な余裕を持たせたいユーザー向け
• カナレ 極細BNCケーブル 0.5m 2.5C 黒...
  ジンバル搭載時など究極の柔軟性と軽量化を最優先するカメラマン向け
• BNCケーブル 0.5m 3C 赤...
  複雑な配線環境で信号の種類や系統を視覚的に素早く識別したいエンジニア向け
• HDMIケーブル 0.5m...
  SDI端子を持たない民生用カメラや小型スイッチャーを中心にシステムを構築する配信者向け

ライブ配信エンジニア (30代 男性) ラック内配線に最適な柔軟性 : 評価 ★★★★★ 5.0

映像制作ブログのレビューより。複数のコンバーターをラック裏で結線する際、5Cケーブルでは硬すぎて端子に負荷がかかりましたが、この3Cケーブルは非常にしなやかで、0.5mという短さも相まって配線がスッキリとまとまりました。ただ、頻繁に抜き差しを繰り返すとコネクタの根元が少しへたりやすい印象を受けたので、固定配線用として割り切るのが良さそうです。

カメラアシスタント (20代 女性) リグ組みでの取り回しは良好だが端子の硬さに注意 : 評価 ★★★★☆ 4.0

YouTubeの撮影機材レビューより。シネマカメラと外部モニターを接続するためにレンタルしました。ケーブル自体が細くて軽く、ジンバルの動きを全く邪魔しない点は非常に優秀です。黒色なので映像への写り込みもありませんでした。一方で、個体差かもしれませんがBNC端子のロック機構が少し硬く、冬場の寒い屋外撮影では指先で回して外すのに少し苦労しました。

映像ディレクター (40代 男性) 予備としてのレンタル手配が便利 : 評価 ★★★★☆ 4.0

機材レンタルサイトの利用者レビューより。大規模な展示会での中継業務において、アンテナ周りの配線用に数十本まとめてレンタルしました。短尺のケーブルは現場で急に足りなくなることが多いので、安価に一括で借りられるのは非常に助かります。伝送品質にも全く問題はありませんでしたが、返却時に他のレンタル品のケーブルと混ざりやすいので、自前の機材としっかり分ける工夫が必要です。

必須アクセサリ

• Blackmagic Micro Converter SDI to HDMI 3G...
  SDI信号を一般的なHDMIモニターに出力する際のフォーマット変換に必須
• BNC中継コネクタ (メス-メス)...
  手持ちのBNCケーブルと本製品を延長接続して長さを微調整したい場合に併用

用途別のおすすめ

• SDI分配器 1入力4出力...
  1つのカメラ映像を複数のモニターやスイッチャーに同時出力する現場で追加

代替・類似製品

• BNCケーブル 10m 5C 黒
  カメラから本部のスイッチャーまで長距離を這わせるメインの映像伝送用として

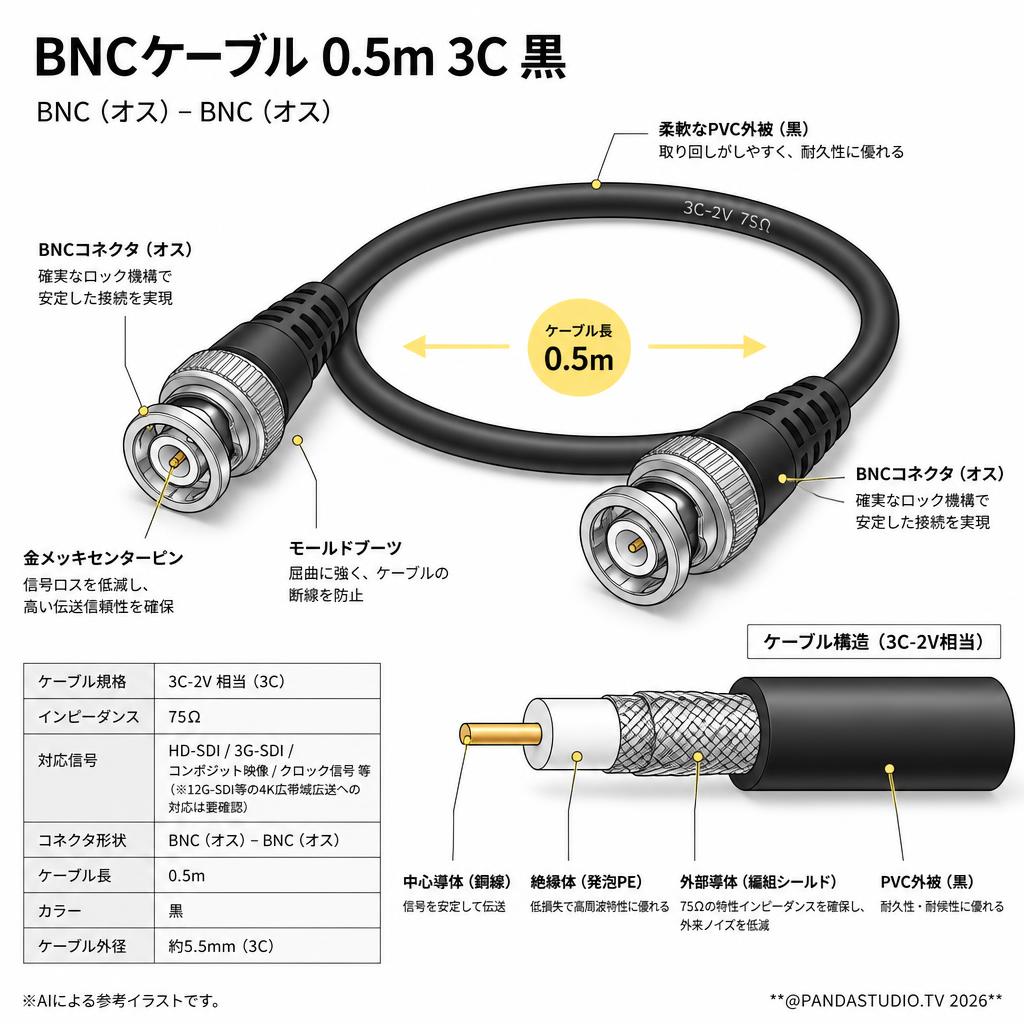

コネクタ形状: BNC（オス）- BNC（オス）
ケーブル規格: 3C（外径約5.5mm）
ケーブル長: 0.5m
カラー: 黒
対応信号: HD-SDI / 3G-SDI / コンポジット映像 / クロック信号等（※12G-SDI等の4K広帯域伝送への対応は要確認）
インピーダンス: 75Ω
重量: 要確認
使用環境温度: 要確認（一般的な屋内・屋外環境に対応、極端な寒冷地・高温下での使用は要確認）
