次世代の映像ルーティングを担う中核機材とは

Blackmagic Videohub 20x20 12Gは、複雑化する現代の映像制作現場において、あらゆるフォーマットの信号をシームレスに分配・管理するための高度なビデオルーターです。SD、HD、Ultra HDの各信号を同一のシステム内で混在させてルーティングできる設計思想を持ち、機材間のハブとして機能します。単なる信号の分岐器ではなく、映像システム全体の安定性を担保し、制作ワークフローを根底から支えるインフラとしての役割を担っています。

プロフェッショナル環境における進化の系譜

従来のビデオルーターは、特定の解像度ごとにシステムを分ける必要があり、4K移行期における大きな障壁となっていました。本製品は、これまでのSmart Videohubシリーズで培われた信頼性をベースに、全ポートを12G-SDIへとアップグレードした正統進化モデルです。放送局やハイエンドなポストプロダクションが求める厳格な信号品質基準をクリアしつつ、よりコンパクトな1RUサイズに収めることで、中規模スタジオや仮設システムにも導入しやすい市場ポジションを確立しました。

12G-SDIアーキテクチャが解決する根本的課題

本製品のコアとなる12G-SDIアーキテクチャは、高解像度化に伴う帯域幅の不足とケーブル配線の複雑化という課題を同時に解決します。これまで4本のケーブルを束ねて伝送していた4K映像を1本の同軸ケーブルで扱えるようになるため、ラック裏の配線スペースを大幅に削減し、結線ミスのリスクを最小限に抑えます。この物理的な制約からの解放は、システム設計の自由度を飛躍的に高め、機材の増減やレイアウト変更にも柔軟に対応できる環境を提供します。

フロントパネル操作がもたらす現場の安心感

ルーターの制御において、物理的なインターフェースの存在は極めて重要です。本製品は、フロントパネルにスピンノブと高解像度LCDディスプレイを搭載しており、ルーティングされている映像ソースをその場で目視確認しながら切り替えることが可能です。これにより、PCや外部のコントロールパネルを用意できない緊急時や、ネットワークトラブルが発生した際でも、確実なオペレーションが保証されます。この「直に見える」という設計は、オペレーターの心理的負担を大きく軽減します。

ゼロレイテンシーと信号補正がもたらす品質保証

映像信号の分配において最も懸念されるのが、遅延の発生と信号の劣化です。本機はゼロレイテンシーでのルーティングを実現しており、ライブ配信やイベントなど、ミリ秒単位の同期が求められるシビアな現場でもリップシンクのズレを引き起こしません。また、入力された信号のジッターを自動的に補正して再生成する機能が組み込まれており、長距離のケーブル引き回しによって減衰した信号であっても、常にクリーンで安定した状態で出力先へと送り届けます。

• 大規模ライブ配信のテクニカルディレクター

  複数台のカメラとスイッチャーを統括する技術責任者です。音楽フェスなどでの「一時的な多入力システムの構築」というレンタル用途に最適です。複雑な結線をフロントパネルのLCDで目視確認できるため、現場での配線トラブルの迅速な特定と切り替えというペインポイントを解決します。

• 中規模スタジオのシステムインテグレーター

  放送局や企業の収録スタジオの機材選定を担う設計者です。「4K機材導入前の互換性検証テスト」としての短期レンタルに適合します。既存のHD-SDI機材と最新の12G-SDI機材を混在させた際でも、信号が途切れることなく安定してルーティングできるかという不安を解消します。

• ポストプロダクションのオンラインエディター

  複数の編集ブース間で映像データをやり取りする編集者です。「数週間の大型プロジェクトにおける映像共有」でのレンタル利用がフィットします。各ブースへの映像分配を本体のノブ操作だけで完結できるため、物理的なケーブルの抜き差しや複雑なソフトウェア設定の手間を省きます。

• イベント会場の映像送出オペレーター

  企業カンファレンス等でスクリーンへの映像出しを行う担当者です。「複数会場への別系統出力が必要な単発イベント」のレンタルに適しています。PCレスの直感的なハードウェア操作により、本番中の誤操作リスクを低減し、確実な映像送出というプレッシャーから解放されます。

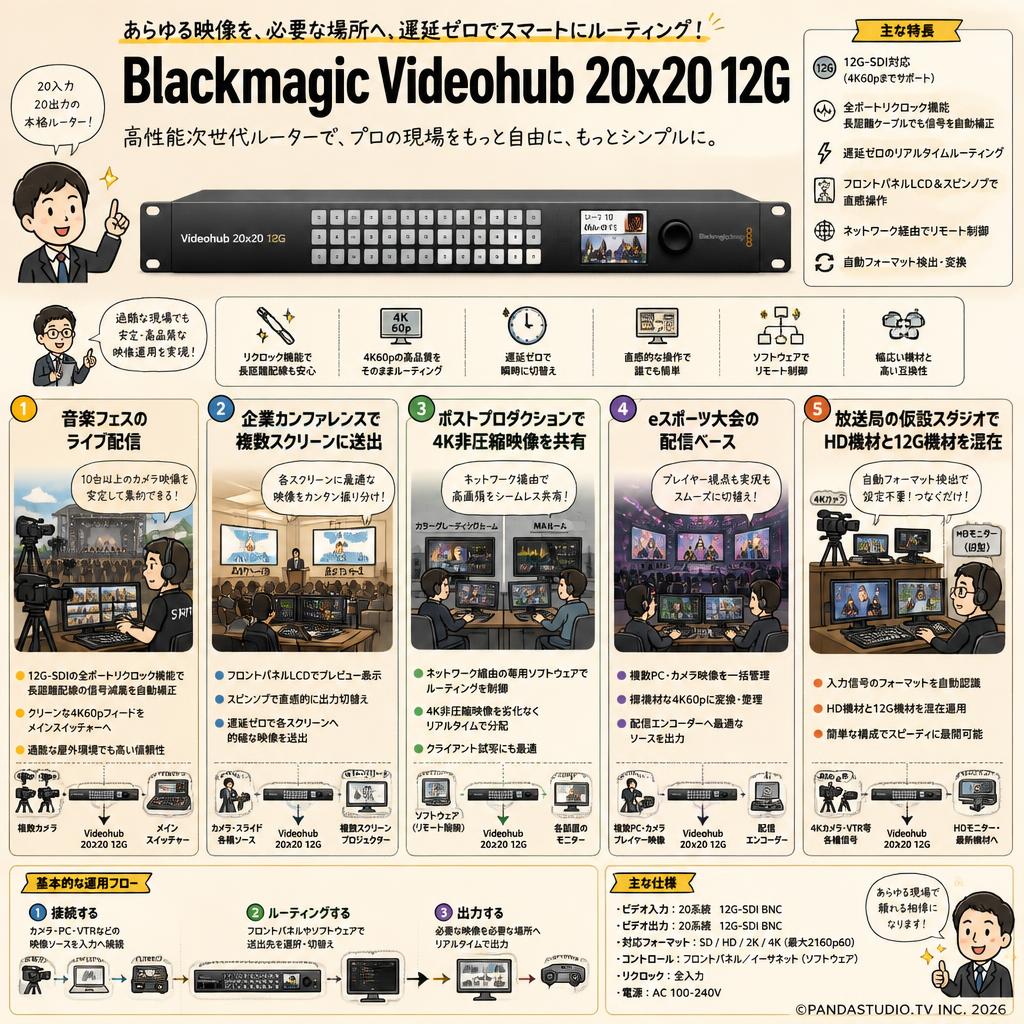

• 音楽フェスのライブ配信で複数カメラを効率的に管理するためのルーター

  野外フェスの特設テント内にて、10台以上のカメラ映像を集約するシーンです。12G-SDIの全ポートリクロック機能により、ステージからの長距離配線で減衰した信号を自動補正し、メインスイッチャーへ安定した4K60pのクリーンフィードを供給します。

• 企業カンファレンスで複数スクリーンに別々の映像を遅延なく送出する環境

  大型ホールのバックヤードで、登壇者スライドとカメラ映像を各モニターに振り分ける運用です。フロントパネルのLCDでプレビューしながらスピンノブで出力を切り替え、遅延ゼロで各スクリーンに的確な映像を表示します。

• ポストプロダクションブース間で4K非圧縮映像を共有する一時的なシステム構築

  カラーグレーディングルームとMAルーム間で、クライアント試写のために高画質映像を分配するシーンです。ネットワーク経由の専用ソフトウェアからルーティングを制御し、非圧縮の高品質な映像を劣化なくリアルタイムで各モニターへ出力します。

• eスポーツ大会でプレイヤー画面と実況画面をシームレスに切り替える配信ベース

  アリーナ会場のオペレーション卓にて、複数PCからの映像とプレイヤーの表情を捉えたカメラ映像を管理します。標準的な4K60pに変換された信号を一括管理し、配信エンコーダーへ整理されたソースを渡します。

• 放送局の仮設スタジオでHD機材と最新12G機材を混在させる検証運用

  選挙特番などの一時的な拡張スタジオで、旧型のHDモニターと最新の4Kカメラを繋ぎ合わせるシーンです。入力された信号のフォーマットを自動認識する機能を活かし、事前の複雑なフォーマット設定なしで各機材へ適切な解像度の映像をパススルーさせます。

• AJA KUMO 1616-12Gを凌駕するフロントパネルの視認性と操作性

  同価格帯の競合であるAJA KUMO 1616-12Gが本体にディスプレイを持たないのに対し、本機は高解像度LCDを標準搭載しています。これにより、PCや外部パネルを接続せずとも、ルーター本体のみで入力映像を直接プレビュー可能です。結線ミスが許されない現場において、目視で信号を確認できる点は明確な優位性となります。

• 全20系統の12G-SDI入力に独立したリクロック機能を搭載

  SDI信号はケーブルが長くなるほどジッター（信号の揺らぎ）が増加しますが、本機は20個の入力すべてにSDIリクロッカーを内蔵しています。これにより、劣化した信号を自動的に再生成し、クリーンな状態で出力先へ伝送します。安価なルーターでは一部のポートのみの対応となることが多い中、全ポート対応は大きな強みです。

• ゼロレイテンシーによる完全な同期ルーティング

  映像の分配において、フレーム遅延は致命的な問題を引き起こします。本機は内部処理におけるレイテンシーが実質ゼロに設計されており、リップシンクのズレやマルチカメラ間のタイミングのずれを発生させません。Roland V-160HDのようなスイッチャーを経由する分配と比較して、純粋なルーターならではの無遅延伝送を実現しています。

• 短期現場で重宝するPCレスでのスタンドアロンセットアップ

  レンタル特有の利点として、現場到着後のセットアップの早さが挙げられます。IPアドレスの割り当てや専用ソフトウェアのインストールが必須となる多くのネットワークルーターとは異なり、本機は電源とSDIケーブルを挿すだけで即座に稼働します。事前の設定が不要で、すぐにノブでクロスポイントを変更できるためワンデーイベントに最適です。

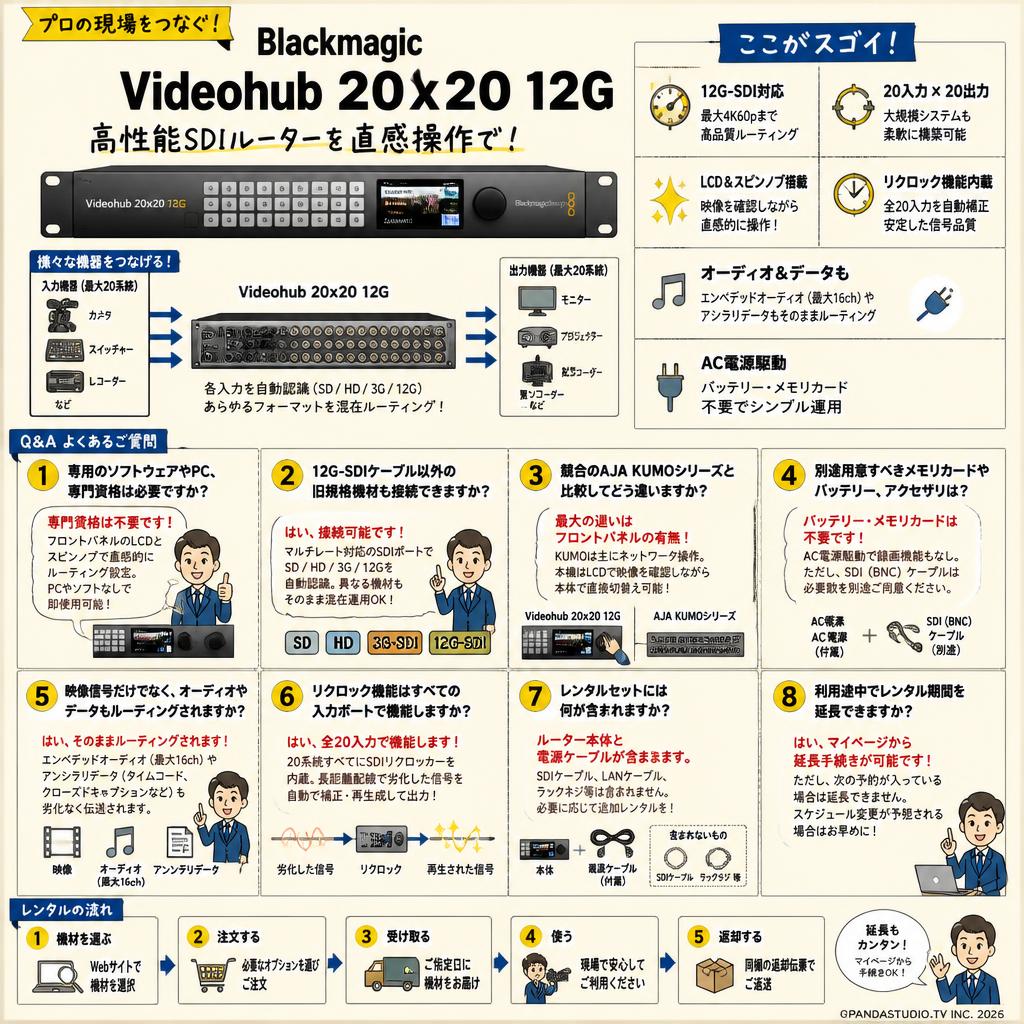

Q: Blackmagic Videohub 20x20 12Gの使用に専用のソフトウェアやPC、専門資格は必要ですか？
A: 専門資格は不要です。本体のフロントパネルにあるLCDとスピンノブを使って直感的にルーティング設定ができるため、PCや専用ソフトウェアがなくてもスタンドアロンで即座に使用可能です。

Q: 12G-SDIケーブル以外の旧規格（3G-SDIやHD-SDI）の機材もそのまま接続できますか？
A: はい、接続可能です。マルチレート対応のSDIポートを搭載しており、SD、HD、Ultra HDの各フォーマットを自動的に認識し、同一システム内で混在させてルーティングすることができます。

Q: 競合のAJA KUMOシリーズと比較してどう違いますか？
A: 最も大きな違いはフロントパネルの有無です。AJA KUMOシリーズは主にネットワーク経由での操作を前提としていますが、本機は本体のLCDディスプレイで実際の映像ソースを確認しながら切り替え操作が可能です。

Q: 別途用意すべきメモリカードやバッテリー、アクセサリはありますか？
A: 本機はAC電源駆動のためバッテリーは不要で、録画機能はないためメモリカードも不要です。ただし、映像を入出力するためのBNCケーブル（12G-SDI対応推奨）は必要数に応じて別途ご用意ください。

Q: 映像信号だけでなく、SDIにエンベデッドされたオーディオ信号もルーティングされますか？
A: はい、映像信号と共にエンベデッドオーディオ（最大16チャンネル）やアンシラリデータ（タイムコードやクローズドキャプションなど）もそのまま劣化なくルーティングされます。

Q: リクロック機能はすべての入力ポートで機能しますか？
A: はい、20系統あるすべての12G-SDI入力ポートにSDIリクロッカーが内蔵されており、長距離配線で劣化した信号を自動的に補正・再生成して出力します。

Q: レンタルセットには何が含まれますか？
A: ルーター本体と電源ケーブルが含まれます。SDIケーブルやネットワーク制御用のLANケーブル、ラックマウント用のネジなどは標準セットに含まれないため、必要に応じて追加でレンタルしてください。

Q: 利用途中でレンタル期間を延長できますか？
A: はい、マイページから延長手続きが可能です。ただし、次に他のお客様の予約が入っている場合は延長できないため、スケジュール変更が予想される場合はお早めにお手続きをお願いします。

• AJA KUMO 1616-12G...
  16入力16出力の12Gルーター。フロントパネルを持たず、より省スペースでのラックマウントを求めるユーザー向け
• Blackmagic Smart Videohub 12G 40x40...
  入出力数が倍の40系統ある上位モデル。大規模な放送局や、将来的な拡張性を重視するスタジオ設計者向け
• Blackmagic Smart Videohub 20x20
  最大6G-SDI対応の旧モデル。4K60pは不要で、HDや4K30pまでの運用でレンタルコストを抑えたいユーザー向け
• AJA KUMO 3232-12G...
  32入力32出力の12Gルーター。デュアル電源による冗長性を備え、絶対に電源を落とせない放送現場向け
• Roland V-160HD...
  SDI/HDMI混在対応。純粋なルーターではなく、映像のミックスやエフェクト処理も同時に行いたい配信オペレーター向け

配信技術者 (30代 男性) / フロントパネルのLCDが現場で大活躍 / 評価 ★★★★★ 4.8

YouTubeの機材レビューより。フロントパネルのLCDで入力映像を直接確認できる点が、結線ミスを防ぐ上で非常に助かると高評価。一方で、12G-SDIの特性上、高品質なBNCケーブルを使用しないと信号が途切れるシビアさがあり、ケーブル選定には気を使う必要があると指摘されています。

スタジオエンジニア (40代 男性) / 混在フォーマットの処理が優秀 / 評価 ★★★★☆ 4.2

専門ブログの検証記事より。SD、HD、Ultra HDの信号を同時にルーティングしても遅延なく処理されるリクロック性能が素晴らしいと評価されています。ただ、ファンノイズがそれなりにあるため、静粛性が求められる収録ブース内への設置は避け、マシンルームに配置する工夫が必要とのことです。

イベントディレクター (50代 男性) / PCレスでの直感的な操作性 / 評価 ★★★★☆ 4.5

機材フォーラムの書き込みより。スピンノブを使った直感的なルーティング操作により、PCを立ち上げずに即座に設定変更できる点が現場で重宝したとの声。注意点として、本体の奥行きが浅いためラックマウント時には背面のBNCケーブルの重みで端子に負荷がかかりやすく、ケーブルサポートの併用が推奨されています。

必須アクセサリ

• カナレ 12G-SDIケーブル 5m...
  4K60pの安定した伝送に必須、ラック周辺の取り回しに便利な標準的長さ
• カナレ 12G-SDIケーブル 10m...
  スイッチャーやカメラとの距離が少し離れている現場での接続用に併用

用途別のおすすめ

• Blackmagic Videohub Master Control Pro...
  ルーター本体から離れた別の部屋からネットワーク経由で切り替え操作を行いたい場合に追加
• Blackmagic Videohub Smart Control Pro
  ボタン1つで特定の出力先を瞬時に切り替える、シンプルな操作パネルが必要な現場向け

代替・類似製品

• Blackmagic Smart Videohub 12G 40x40...
  20系統では入力数が足りない、より大規模なイベントやスタジオ構築向けの上位モデル
• AJA KUMO 1616-12G...
  フロントパネルが不要で、Webブラウザからの詳細設定やコンパクトさを重視する現場向け

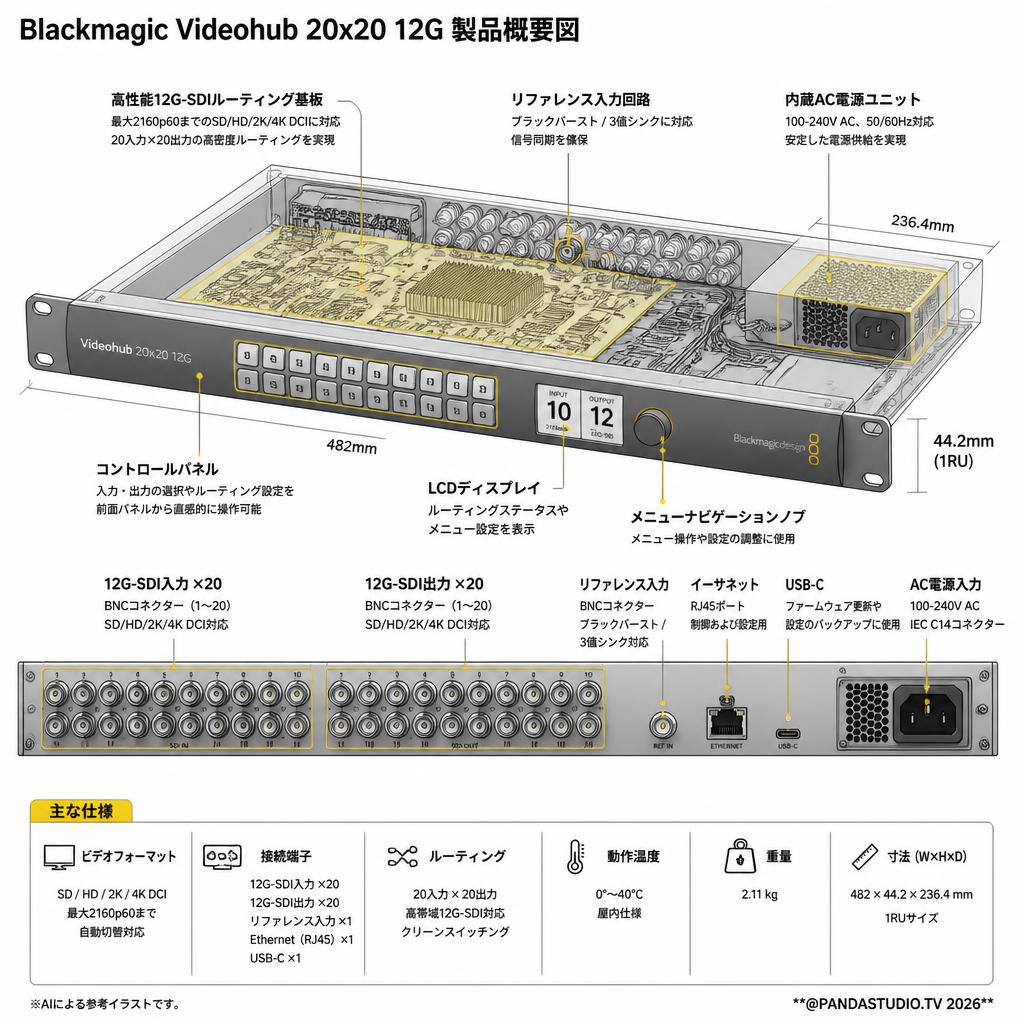

• 画像センサー: 該当なし（ビデオルーターのため非搭載）
• レンズ: 該当なし
• ビデオ解像度とフレームレート: 最大2160p60（SD、HD、2K、4K DCI対応、自動切替）
• 写真解像度: 該当なし
• 防水性能: なし（屋内仕様）
• バッテリー (容量、駆動時間、充電時間): 非搭載（内蔵100-240V AC電源駆動）
• ストレージ: 非搭載
• 接続端子 (Connectivity): 12G-SDI入力 x20、12G-SDI出力 x20、リファレンス入力、Ethernet (RJ45)、USB-C
• 寸法と重量: 482 x 44.2 x 236.4 mm (1RUサイズ)、2.11 kg
• 動作温度範囲: 0°〜40°C
