複雑化する映像システムを統合する次世代の要とは？

「Blackmagic Videohub 10x10 12G」は、多様な映像フォーマットが混在する現代の制作現場において、信号のルーティングを直感的に管理・制御するためのプロフェッショナル向けビデオルーターです。従来のパッチパネルによる物理的なケーブルのつなぎ変えによる煩雑さや接続ミスを解消し、本体のボタンとノブを操作するだけで任意の入出力を瞬時に切り替えることができます。単なる信号の分配器ではなく、映像制作のワークフローを中心で支え、機材間のコミュニケーションを円滑にする神経中枢としての役割を果たします。

なぜ今、12G-SDI対応のルーターが求められるのか？

高解像度化が進む映像業界において、SD、HD、そしてUltra HDの信号を同一のシステム内で扱う機会が日常的に増加しています。本製品は、これらの異なるフォーマットを単一の機器でシームレスに混在させてルーティングできる設計思想を持っています。これにより、将来的な4K化を見据えたシステム構築や、既存のHD機材と最新のUltra HD機材を組み合わせたハイブリッドな制作環境の構築が容易になり、機材の移行期における互換性の壁を打ち破ります。

パソコン不要の直感的なフロントパネル操作がもたらす価値

現場でのトラブルシューティングや急な変更要求に対し、PCを接続してソフトウェアを立ち上げる時間は致命的な遅れを生むことがあります。本機は本体前面に内蔵されたLCDディスプレイとスピンノブを採用しており、入力されている実際の映像信号を視覚的に確認しながら瞬時にルーティングを変更できる独立した操作性を確立しています。これにより、専任のネットワーク技術者でなくても、カメラマンやディレクターが自ら確実なオペレーションを行える環境を提供します。

リクロッキング機能が担保する信号の信頼性と長距離伝送

映像信号はケーブルを通過するごとに減衰し、品質劣化やデータ欠損のリスクを伴います。本製品に搭載された高度なリクロッキング技術は、入力されたSDI信号のジッター（波形の揺らぎ）を取り除き、クリーンな状態で再生成してから出力します。このプロセスにより、大規模なイベント会場や中継車からステージまでの長距離伝送においても、映像のドロップアウトを防ぎ、放送局基準の安定した高品質な信号伝達を維持するという中核的な役割を担っています。

プロフェッショナルな制作環境における省スペースと静音性の両立

限られたラックスペースや、ノイズが許されないスタジオ環境において、機材の物理的なサイズと動作音は重要な選定基準となります。本機は高度な映像処理能力を持ちながらも、1Uラックマウントサイズに収まるコンパクトな筐体設計を実現しています。また、効率的な排熱構造により冷却ファンのノイズが最小限に抑えられており、中継車の限られたスペースや小規模なスタジオ、演壇近くでのライブ配信現場など、設置環境を選ばずに導入できる柔軟性を備えています。

• ライブ配信技術者

  音楽ライブやeスポーツ大会の配信を手掛けるオペレーター。週末の単発イベントでのレンタル用途に最適で、複雑なケーブル配線の変更を本体のノブ操作だけで瞬時に解決し、設営時間の短縮とオペレーションミスを防ぎます。

• 中小規模スタジオのシステム管理者

  社内スタジオや地方局のサブ設備を管理するエンジニア。既存のHD機材から4K機材への段階的な移行期間における評価検証としてのレンタルに適しており、フォーマット混在時のルーティングの挙動を実環境でテストできます。

• イベント映像のテクニカルディレクター

  企業カンファレンスや展示会で複数スクリーンの映像を統括するディレクター。数日間の会期中のみのレンタルで、演台PC、カメラ、VTRなど多岐にわたる入力ソースを、複数のプロジェクターや配信PCへ柔軟に分配する課題を解決します。

• 映像制作会社の機材導入担当者

  ポストプロダクションや編集室の設備更新を検討している意思決定者。購入前の実機検証としてのレンタルにマッチし、リクロッキングによる長距離伝送の安定性や、フロントパネルの操作感が自社のワークフローに適合するかを確認できます。

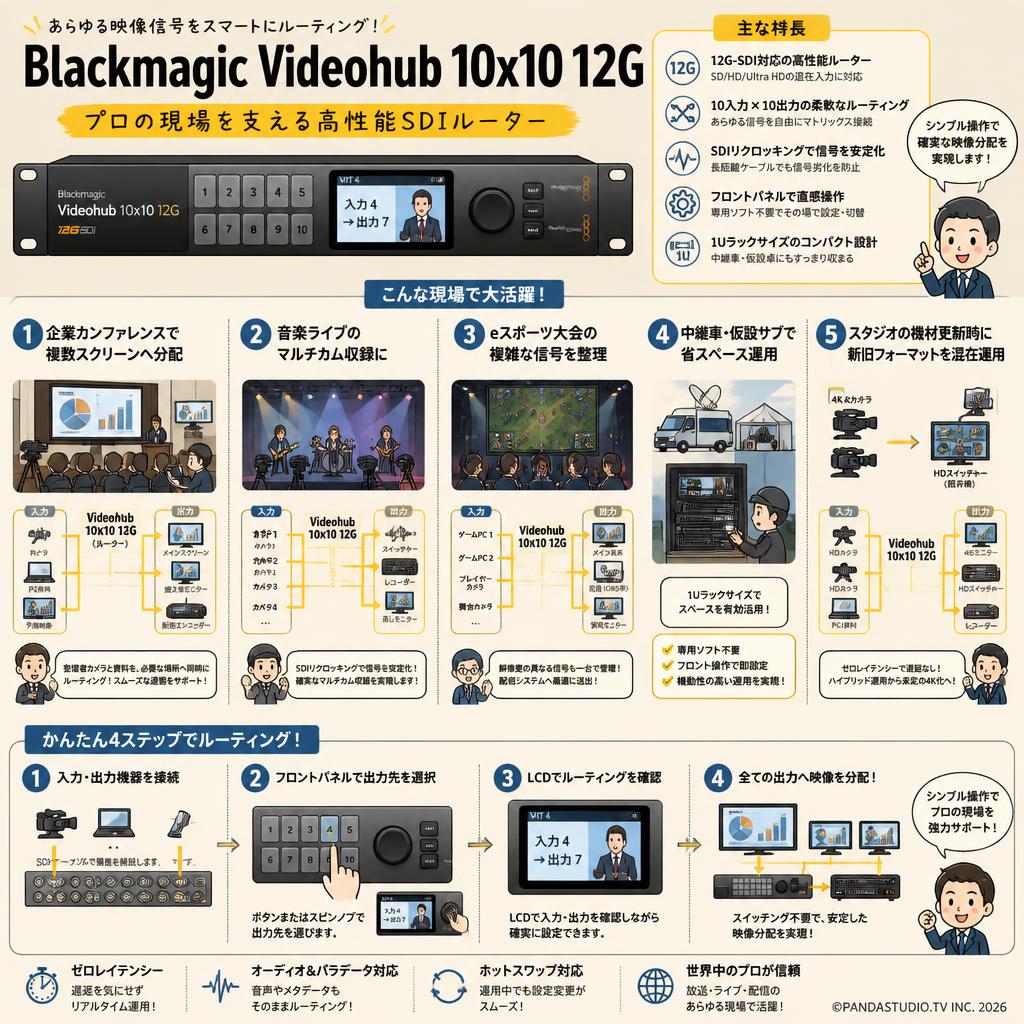

• 企業カンファレンスで複数スクリーンへ映像を分配するのに最適な機材

  大規模なホールでの企業総会において、登壇者のカメラ映像とプレゼン資料のPC出力を、メインスクリーン、控え室のモニター、配信エンコーダーへ同時にルーティングするシーン。本体のLCDで映像を確認しながらスピンノブで切り替えを行い、確実な映像分配を実現します。

• 音楽ライブのマルチカム収録で信号を集中管理するためのおすすめルーター

  ライブハウスでの音楽イベントにて、ステージ上の複数台のカメラから送られてくるSDI信号を、スイッチャー、収録用レコーダー、演者用の返しモニターへ振り分けるシーン。SDIリクロッキング機能により、長距離ケーブルによる信号減衰を防ぎ、安定したパラデータ収録を可能にします。

• eスポーツ大会で複雑なゲーム画面とプレイヤーカメラを整理するのに適した一台

  アリーナで開催されるeスポーツ大会で、各PCのゲーム画面とプレイヤーの表情を捉えるカメラ信号を混在して管理するシーン。SD/HD/Ultra HDのフォーマット混在入力に対応しているため、解像度の異なる信号を一つのルーターで受け、OBSなどの配信システムへ整理して送出します。

• 中継車や仮設サブで省スペースにルーティング環境を構築するのに必須の機材

  屋外スポーツ中継の現場において、スペースの限られた仮設テント内に映像ベースを構築するシーン。1Uラックサイズのコンパクトな筐体をラックに組み込み、専用ソフトウェア不要でフロントパネルから直接操作することで、機動性の高いルーティング環境を即座に立ち上げます。

• スタジオの機材更新時に新旧フォーマットを混在させて運用するのに便利なルーター

  社内スタジオの4K化移行期において、新しく導入した4Kカメラと既存のHDスイッチャーを接続してテスト運用するシーン。ゼロレイテンシーでのルーティングにより遅延を気にすることなく、将来の完全4K化を見据えたハイブリッドな映像制作ワークフローをクライアントに提示できます。

直感的なビジュアル・ルーティング機能

本機は、フロントパネルに内蔵された高解像度LCDディスプレイを搭載しており、入力信号の映像を直接確認しながらルーティングが可能です。競合のAJA KUMO 1616-12Gが本体にディスプレイを持たずネットワーク経由での操作を基本とするのに対し、本機はPCレスで視覚的かつ確実な操作を実現しており、現場での迅速なトラブルシューティングに圧倒的な優位性を持ちます。

マルチフォーマット対応の12G-SDIテクノロジー

12G-SDI接続により、最大2160p60のUltra HD映像に対応し、同一ルーター内でSD、HD、Ultra HDのあらゆるフォーマットを混在させて同時にルーティングできます。旧モデルのSmart Videohubシリーズや一般的な3G-SDIルーターと比較して、将来的な4K制作環境への対応力が格段に高く、帯域幅の制限を気にすることなく多様な映像ソースを統合管理できる点が大きな強みです。

高度なSDIリクロッキングによる信号の安定化

すべての12G-SDI入力に高度なSDIリクロッキング機能を内蔵しています。これにより、長距離ケーブル伝送で劣化した信号のジッターを取り除き、クリーンな波形に再生成して出力します。安価なパッシブ型の分配器や簡易ルーターとは異なり、大規模会場での数十メートルに及ぶケーブル引き回し時でも映像のドロップアウトを完全に防ぎ、プロレベルの放送品質を担保します。

短期プロジェクトに最適な即戦力レンタルパッケージ

レンタル特有の強みとして、本機材は電源ケーブルや必要な基本設定がリセットされた状態で出荷されるため、到着後すぐに既存のラックシステムに組み込んで使用可能です。高額な12G-SDI対応ルーターを購入するには予算ハードルが高い単発のイベントや、購入前の実機検証において、初期投資を抑えつつハイエンドな映像ルーティング環境を即座に導入できる点が最大のメリットです。

Q: 使用に専門的なネットワーク知識や専用ソフトウェアのインストールは必要ですか？
A: いいえ、基本操作にソフトウェアは不要です。フロントパネルのLCDディスプレイとスピンノブを使用して、本体のみで直感的に映像を見ながらルーティングの切り替えが可能です。詳細な設定を行いたい場合は、無償のMac/Windows用ソフトウェアも利用できます。

Q: 異なる解像度やフレームレートの映像信号を同時に入力することは可能ですか？
A: はい、可能です。SD、HD、Ultra HD（最大2160p60）のフォーマットを同一ルーター内で混在させて同時に入力・ルーティングすることができます。本機が自動的にフォーマットを認識し、適切なルーティングを実行します。

Q: レンタルセットには映像ケーブルは含まれますか？
A: 標準のレンタルセットには本体と電源ケーブルのみが含まれており、映像接続用のBNCケーブルは付属していません。接続する機材の数や距離に応じて、必要な長さと本数の12G-SDI対応BNCケーブルを別途レンタルまたはご用意いただく必要があります。

Q: 旧モデルのSmart Videohub 12x12と比較して何が違いますか？
A: 最も大きな違いはフロントパネルの操作性です。本機はLCDディスプレイで実際の映像を確認しながらスピンノブでルーティング先を選択できる「ビジュアル・ルーティング」機能が追加されており、ボタンのみだった旧モデルより操作ミスを大幅に軽減できます。

Q: リクロッキング機能はどの程度のケーブル長まで対応していますか？
A: 高品質な12G-SDIケーブルを使用した場合、一般的に12G信号で約70〜80メートル、6G信号で100メートル、3G信号で120メートル程度の伝送が可能です。ただし、ケーブルの品質や環境により変動するため、長距離伝送時は事前検証を推奨します。

Q: 本体はラックマウントに対応していますか？
A: はい、標準の19インチラックマウントに対応しており、1Uサイズ（高さ約44mm）で収まります。中継車やポータブルラックへの組み込みに最適で、省スペースでのシステム構築が可能です。

Q: 利用途中でレンタル期間を延長できますか？
A: はい、次の予約が入っていない場合に限り、Webサイトのマイページから延長手続きが可能です。延長料金は日割りで計算されますので、イベントのスケジュール変更等が発生した際はなるべく早めにご確認・お手続きをお願いいたします。

Q: 映像信号のフォーマット変換（アップコンバート/ダウンコンバート）機能はありますか？
A: いいえ、本機はルーティング専用機材のため、フォーマット変換機能は搭載していません。入力された信号はそのままの解像度・フレームレートで出力されます。変換が必要な場合は、別途Teranex Miniなどのコンバーターをご用意ください。

• AJA KUMO 1616-12G...
  フロントパネルを持たずWebブラウザ経由の制御に特化、ネットワーク経由で遠隔操作を多用するユーザー向け
• Blackmagic Videohub 20x20 12G
  入出力数が20系統に拡張された上位機種で、より大規模なカメラ台数やマルチモニター環境を構築する現場に最適
• Blackmagic Smart Videohub 12G 40x40...
  40入力40出力を誇る大規模スタジオ向けモデル、恒久的な設備として大量の回線を集中管理したい用途に適合
• Roland V-160HD...
  スイッチャー機能とスケーラーを内蔵しており、ルーティングだけでなく映像の切り替え演出も同時に行いたいユーザー向け
• Blackmagic ATEM Constellation HD 1 M/E...
  ルーティング機能も備えたスイッチャー、フォーマット変換やテロップ合成など多機能な映像処理を求める用途に最適

配信エンジニア (30代 男性) / フロントパネルの映像確認が最高 : 評価 ★★★★★ 5.0

機材レビューブログからの引用。本体のLCDディスプレイで実際の入力映像を見ながらノブでルーティングを変更できる機能が、現場での結線ミス防止に劇的な効果をもたらしたと高く評価しています。一方で、BNC端子の間隔が狭いため、太い12G対応ケーブルを密集して挿抜する際に指が入りにくく、少しコツが必要だという注意点も挙げられています。

スタジオ管理者 (40代 男性) / 4K移行期の救世主 : 評価 ★★★★☆ 4.0

YouTubeの機材解説動画より。SD、HD、4Kの信号を一切の設定変更なしに混在して入力・出力できる点が、新旧機材が混在するスタジオ環境で非常に助かっていると述べています。ただ、本機自体にはフォーマットのコンバート機能がないため、最終的な出力先によっては別途コンバーターを用意しなければならない点を、導入前に理解しておくべきだと指摘しています。

イベントディレクター (50代 男性) / 静音性と安定性は抜群 : 評価 ★★★★☆ 4.5

ECサイトの購入者レビューより。数日間の企業カンファレンスで連続稼働させても、リクロッキング機能のおかげで映像の乱れが一切なく、ファンの音も静かで演壇近くのラックに置いても気にならなかったと絶賛しています。ただし、ネットワーク経由でPCから制御するソフトウェアのUIが少し古く、直感性に欠けるため、結局フロントパネルでの操作をメインで行ったとのことです。

必須アクセサリ

• 12G-SDI BNCケーブル 10m...
  4K映像を減衰なく伝送するための高品質ケーブル、カメラとルーターの接続に必須
• 12G-SDI BNCケーブル 3m...
  ラック内の近距離結線や、モニタ・レコーダーへの短距離ルーティングに最適な長さ

用途別のおすすめ

• Blackmagic SmartView 4K...
  ルーティングされた映像の波形や色味を正確にモニタリングしたい場合に追加
• Blackmagic Teranex Mini SDI to HDMI 12G...
  ルーターからのSDI出力を、一般的な民生用HDMIモニターやプロジェクターに映す際に必要

代替・類似製品

• Blackmagic Videohub 20x20 12G
  入出力数が10系統では足りない中規模以上のイベントやスタジオ案件向けの上位モデル

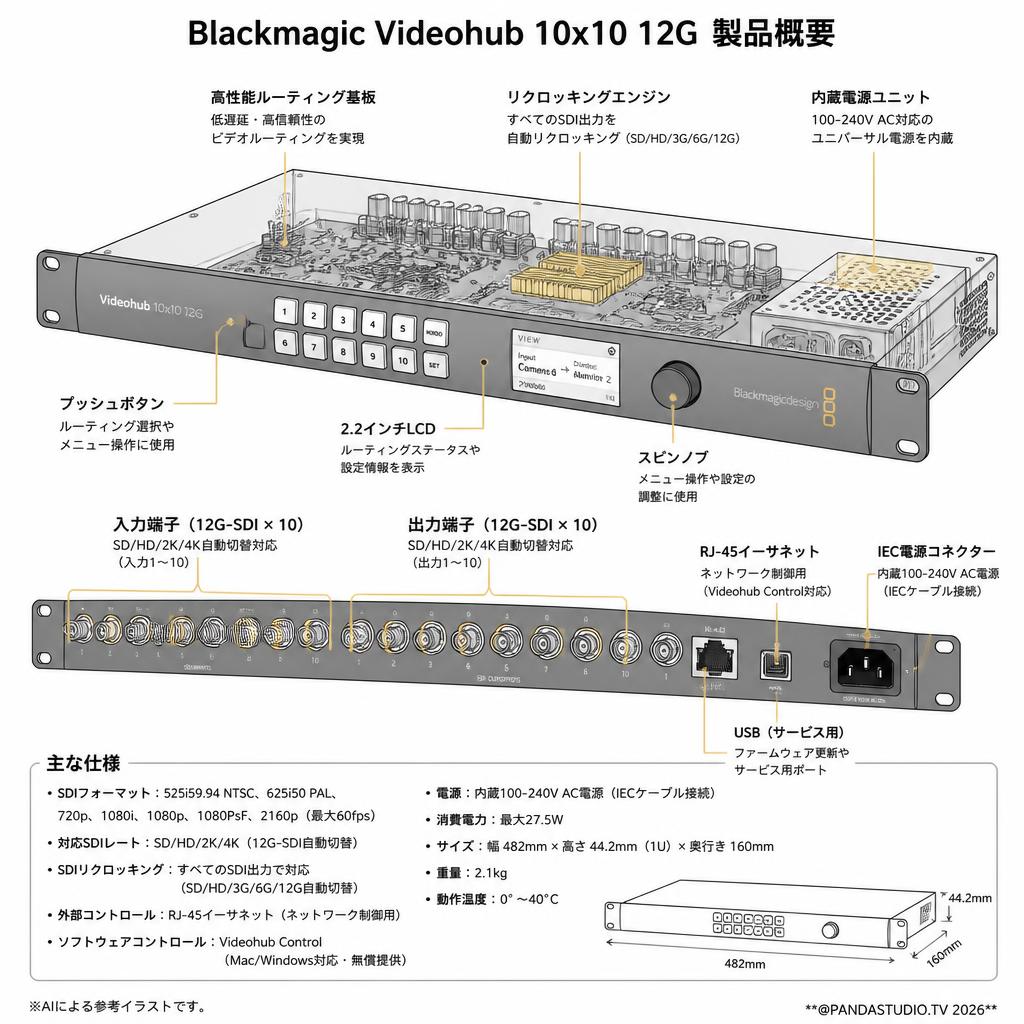

入力端子: 12G-SDI x 10（SD/HD/2K/4K自動切替）

出力端子: 12G-SDI x 10（SD/HD/2K/4K自動切替）

対応SDIフォーマット: 525i59.94 NTSC、625i50 PAL、720p、1080i、1080p、1080PsF、2160p（最大60fps）

SDIリクロッキング: すべてのSDI出力で対応（SD/HD/3G/6G/12G自動切替）

コントロールパネル: 2.2インチLCD搭載フロントパネル、スピンノブ、プッシュボタン

外部コントロール: RJ-45イーサネット（ネットワーク制御用）

ソフトウェアコントロール: MacおよびWindows対応のVideohub Controlソフトウェアを無償提供

電源: 内蔵100-240V AC電源（IECケーブル接続）

消費電力: 最大27.5W

サイズ: 幅 482mm x 高さ 44.2mm (1U) x 奥行き 160mm

重量: 2.1kg

動作温度: 0°〜40°C
