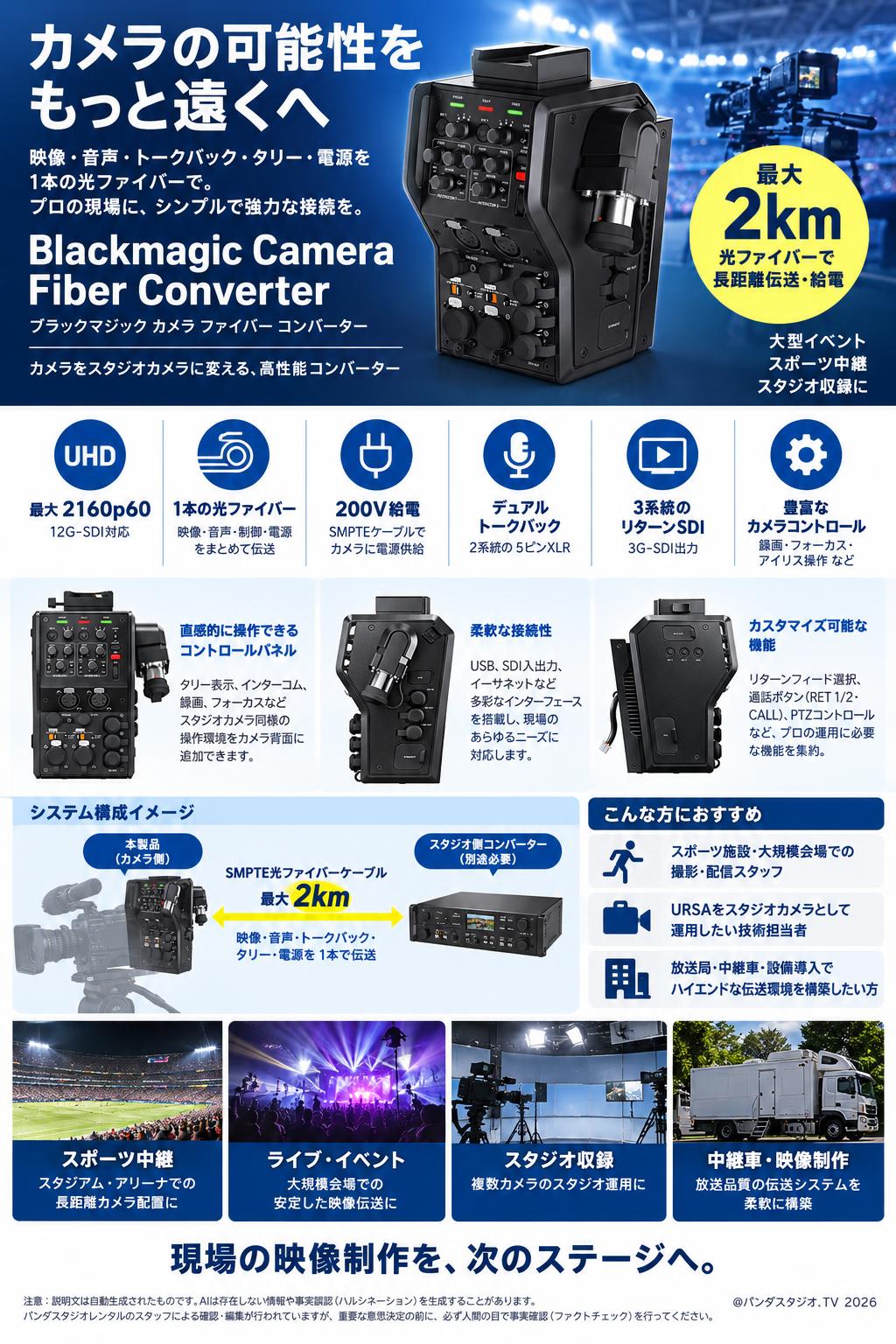

Blackmagic Camera Fiber Converterとは

Blackmagic DesignのBlackmagic Camera Fiber Converterは、URSA BroadcastやURSA Miniなどのカメラ背面に取り付け、ビデオ、オーディオ、トークバック、タリー信号および電源を変換し、1本のSMPTEファイバーケーブルで最大2km離れた場所まで伝送・給電できるコンバーターです。12G-SDIインターフェースにより2160p60までのHD・Ultra HDフォーマットに対応します。また、カメラ背面に放送用スタジオカメラと同様の操作ボタンや、2系統の5ピンXLRトークバック接続、3系統のリターンSDI出力などを追加できるため、大規模なスポーツ施設や野外イベント、スタジオ収録において、プロ仕様カメラを完全なスタジオカメラとして運用したい場面に適しています。

この商品がおすすめの人

• スポーツ施設や大規模会場で長距離のカメラ配置を行う撮影・配信スタッフ：SDIケーブルでは難しい長距離伝送とカメラへの電源供給を、1本のSMPTE光ファイバーケーブルに集約してシンプルに配線できるため。
• URSA BroadcastやURSA Miniをスタジオカメラとして運用したい技術担当者：カメラ背面にリターンフィード選択やデュアルインターコム音量調整、録画、フォーカス・アイリス操作などのスタジオカメラ用コントロールを追加できるため。
• 放送局や中継車、設備導入でハイエンドな光ファイバー伝送を構築したい方：10Gイーサネットベースの可逆10-bit IPビデオ伝送と世界標準のSMPTE 311Mハイブリッド光ファイバー規格に対応し、既存のトークバックやスイッチャーと連携できるため。

おすすめの用途

• 映像伝送：12G-SDIインターフェースと10GイーサネットによるIPビデオ技術により、最大2160p60のUltra HD映像や3系統のHDリターンフィードを最大2km先の中継車やコントロールルームへ低遅延で伝送できるため。
• 映像信号変換：カメラのSDI映像、XLRアナログ音声、カメラコントロール、タリーなどの複数信号を光ファイバー信号へ一括変換・双方向伝送できるため。
• 現場連絡：プロダクション用・エンジニア用の両方に対応する2系統の5ピンXLRデュアルチャンネル・トークバックと、クレーンオペレーター等向けの10ピンHiroseトラッカー出力を備え、光ファイバー不具合時のバックアップ通信にも対応しているため。
• 電源確保：スタジオ側のコンバーターと組み合わせることでSMPTEケーブルを通じて業界標準の200V電源を受電し、Molexコネクターからカメラ本体へ、D-Tap（+12V）から外部モニターなどのアクセサリへ安全に給電できるため。

Blackmagic Camera Fiber Converterをレンタルする際の注意点

レンタル前に確認したいこと

• 受け手側のコンバーターとの組み合わせが必要：光ファイバーによる長距離伝送および200V電源供給を行うには、スタジオや中継車側に設置する対向機（Blackmagic Studio Fiber Converter）との接続が必要です。
• 取り付け対応カメラの確認：本機にはURSA Broadcast / URSA Mini用取り付けブラケットが付属しており、これらのカメラや標準のバッテリープレートに対応するカメラの背面に取り付けて使用します。お手持ちのカメラの形状やMolex電源ソケットの互換性を事前にご確認ください。
• 付属BNCケーブルの長さについて：レンタル品には10cmのBNCケーブルが1本付属しますが、在庫状況によりケーブルの長さが異なる場合があります。

スペック・機能上の注意点

• 光ファイバーコネクターの規格：本機の光ファイバー端子はSMPTE 304オスコネクターです。接続するSMPTE 311Mハイブリッド光ファイバーケーブルは、メス端子側を本機に接続します。
• SDI入出力の仕様制限：カメラフィード用のSDIビデオ入力は12G-SDI（最大2160p60）が1系統ですが、カメラリターンフィード（1系統）およびリターンSDI出力（3系統）のSDIビデオ出力はいずれも3G-SDIとなります。
• 電源供給の安全機構について：両コンバーター間の交信により光信号の安定性と電源供給が常時モニタリングされており、ケーブルの損傷や漏電が検知された場合は安全のため即座に電源供給が停止します。
• D-Tap出力の容量制限：アクセサリ給電用のD-Tapコネクター（+12V出力）は、2A（+11.9V〜14V）までの外部モニター等の接続に対応しています。

使用前に準備・確認したいこと

• カメラ取り付け用の工具とネジの確認：レンタル付属品として2.5mmの六角レンチ×1と六角ブラケット取り付けネジ（2.5mm）×10が同梱されています。カメラ背面へのブラケット装着手順を事前に確認しておくとスムーズです。
• ソフトウェアアップデート環境の確認：本機のUSB-Cポートを使用して内部ソフトウェアをアップデートする場合、対応OS（macOS 10.11以降、またはWindows 8.1 / 10）を搭載したPCとUSB-Cケーブルが必要です。

レンタル商品に含まれていないもの

• 別途必要：Blackmagic Studio Fiber Converter — 本機からのSMPTE光ファイバー信号を受信し、カメラへの電源供給やスイッチャー等への信号入出力を行う対向機として必要です。
• 別途必要：SMPTE 311Mハイブリッド光ファイバーケーブル — コンバーター間を接続するための両端に標準SMPTE 304端子が付いた光ファイバーケーブルは付属していないため、設置距離に合わせてご用意ください。
• 別途必要：カメラ本体（Blackmagic URSA Broadcast (B4マウント) または Blackmagic Design URSA Mini PRO 4.6K 本体 （EFマウント） など） — 本機を取り付けてスタジオカメラ化するカメラ本体は別レンタルです。
• 別途必要：BNCケーブル（リターン入力・外部機器接続用） — 付属品のBNCケーブルは1本（10cm）のみのため、カメラへの12G-SDI入出力の両方を接続する場合や、3系統の3G-SDIリターン出力を使用する際には追加のBNCケーブルが必要です。
• 利用条件によって必要：5ピンXLRトークバックヘッドセット — 本機背面のトークバック機能を使用してスタッフ間で音声連絡を行う場合に必要です。
• 利用条件によって必要：3ピンXLRオーディオケーブル / マイク — 本機の3ピンXLR入力（2系統・ファンタム電源対応）に外部マイクやオーディオミキサーからの音声を入力する場合に必要です。

おすすめオプション

• あると便利：ビデオスイッチャー — 複数台のカメラ映像のスイッチングや、タリー信号・プログラムリターンフィードをカメラ側へ送り返すライブプロダクション運用に役立ちます。
• あると便利：小型モニター — 本機の3G-SDIリターン出力（3系統）やD-Tap電源出力を活用し、カメラマンやアシスタント用の外部確認モニターを追加したい場合に便利です。
• あると便利：ビデオ三脚 — 本機やスタジオビューファインダー等を装着して重量が増したカメラシステムを、現場で安定して据え置き運用するために役立ちます。
