大規模現場の映像伝送を支える基幹インフラとは？

「BNCマルチケーブル 20m 5C」は、複数の映像信号を一本の太いケーブルに集約し、確実かつ高品質な伝送を実現するために設計されたプロフェッショナル向けの同軸ケーブルです。映像制作やライブ配信の現場では、複数のカメラ映像、リターン映像、同期（シンク）信号など、膨大な数の信号が飛び交います。これらを単線のケーブルで個別に引き回すと、設営に膨大な時間がかかるだけでなく、結線ミスや機材転倒による断線リスクが急増します。本製品は、そうした複雑化する現場の配線を一本にまとめ、物理的な堅牢性と運用効率を飛躍的に向上させるソリューションとして、放送局やイベント業界で長年標準的に採用されています。

なぜ「5C」という規格が選ばれるのか？

同軸ケーブルにおいて「5C」という規格は、太い芯線と分厚い絶縁体を持つことを意味し、これが長距離伝送における信号の安定性に直結します。細く取り回しやすい3C規格のケーブルと比較して、5C規格は信号の減衰率が低く設計されています。そのため、HD-SDIや3G-SDIといった非圧縮で大容量の高画質映像データを、ノイズやドロップアウト（映像の乱れ）を発生させることなく20mという距離で伝送することが可能です。この「太さ」は物理的な重さを伴いますが、それこそが電気的な信頼性を担保する技術的なアイデンティティとなっています。

現場の撤収・設営時間を劇的に短縮する設計思想

複数本の同軸ケーブルが外装シース（被覆）で強固にまとめられているため、配線作業の工数を大幅に削減できるのが本製品の大きな特徴です。バラバラのケーブルを這わせ、養生テープで何箇所も固定する従来の手法とは異なり、一度の敷設で複数チャンネルの伝送路が完成します。また、コネクタ部分には色分けやナンバリングが施されていることが多く、スイッチャー側とカメラ側での接続間違い（誤結線）を防ぐフェイルセーフの役割も果たします。限られた時間内での確実なシステム構築が求められるプロの現場において、この設計思想は極めて重要です。

デジタル化が進む現代における物理ケーブルの立ち位置

近年、IP伝送技術やワイヤレス映像伝送システムが目覚ましい進化を遂げていますが、それでもBNCマルチケーブルの需要が途絶えることはありません。数千人が集まる音楽フェスや、多数の電波が飛び交う展示会場では、無線通信の干渉リスクを完全に排除することは困難です。また、1フレームの遅延も許されないライブスイッチングの環境下では、物理的な銅線によるベースバンド伝送が最も確実で遅延のない手段として君臨し続けています。最新のデジタル機材を繋ぐ「最も信頼できるアナログなインフラ」として、確固たる市場ポジションを築いています。

安定した映像制作環境を提供するプロの標準装備

本製品は、単なる「長い線」ではなく、イベントの成功を根底から支える生命線です。過酷な屋外環境や、人通りが多くケーブルに負荷がかかりやすいアリーナ会場においても、その堅牢な被覆が内部の信号線を保護します。最新のカメラや高性能なスイッチャーを導入しても、それらを繋ぐ伝送路が脆弱であればシステム全体が破綻してしまいます。映像品質のボトルネックを作らず、クリエイターやエンジニアが安心してコンテンツ制作に集中できる環境を提供することこそが、この製品が果たす最大の役割です。

• 中継車を運用する放送技術ディレクター

  屋外スポーツ中継などの現場で、スタジアム内のカメラ群から屋外の大型中継車まで確実な有線接続を行うプロフェッショナルです。1日限定の特番収録などでレンタルを活用し、単線ケーブルを何本も引き回すことによる設営時間のロスと、結線ミスのリスクをマルチケーブル一本で解決します。

• 音楽フェスの映像配信エンジニア

  アリーナや野外ステージで、複数のライブカメラ映像を統合し、リアルタイムで配信するシステムの構築担当者です。週末の3日間開催といった季節ごとのイベント時にレンタルを利用し、観客の動線を妨げないスッキリとした配線と、電波干渉に依存しない遅延ゼロの安定した映像伝送環境を確保します。

• 企業カンファレンスのテクニカルスタッフ

  ホテルの大宴会場や国際会議場で、プレゼンテーション映像や登壇者カメラのスイッチングを行うオペレーターです。年次総会などの単発イベントでレンタルを導入し、会場の美観を損なわない一本化された配線によって、設営・撤収のスピードアップとトラブルフリーな運営を実現します。

• eスポーツ大会のシステム構築担当

  プレイヤーの画面映像、実況カメラ、プレイヤーの表情を捉える小型カメラなど、多系統の映像を同期して処理する技術者です。機材検証や本番環境のテスト運用としてレンタルを活用し、映像の遅延が勝敗の見え方に直結するシビアな環境において、有線SDI接続による絶対的な安定性を手に入れます。

• アリーナ規模の音楽ライブで複数カメラをスイッチャーへ接続するのに最適な配線

  ステージ前のピットに配置された3台のカメラから、最後列のオペレーション卓まで映像を送るシーンです。1080/59.94pの3G-SDI信号を各チャンネルに割り当て、タリー信号やリターン映像も同時に伝送することで、遅延のないスイッチングを行い、熱狂のライブ配信映像を完成させます。

• 屋外スポーツ中継で本部テントから撮影ポイントまで信号を長距離伝送する際におすすめのインフラ

  マラソンやゴルフ中継において、中継拠点からコース沿いのカメラマン位置まで20mの距離を繋ぐシーンです。5C規格の太い同軸ケーブルを使用することで、炎天下や多少の雨天といった過酷な環境下でも信号の減衰を防ぎ、放送局への納品基準を満たすノイズのないクリアな映像を維持します。

• 大型展示会場での企業プレゼン配信で映像と同期信号をまとめて送るのに適したケーブル

  幕張メッセなどの広大な会場で、メインステージの映像とプロンプター用のリターン映像を双方向にやり取りするシーンです。マルチケーブルの1芯をゲンロック（同期）信号用に割り当てることで、複数カメラのフレームタイミングを完全に一致させ、クライアント向けの高品質なアーカイブ動画を収録します。

• ホテルの大宴会場で行われる株主総会で機材周りを美しく保つための配線手法

  厳粛な雰囲気が求められる株主総会で、会場後方のテクニカル卓から前方のプロジェクターやサブモニターへ映像を分配するシーンです。複数本のケーブルを這わせず1本の太いマルチケーブルに集約し、ケーブルプロテクターで覆うことで、来場者の転倒を防ぎつつ、信頼性の高いスクリーン投影を実現します。

• 複数台のプロジェクターへ同一の映像ソースを分配・伝送する際におすすめの確実な接続

  プロジェクションマッピングのイベントで、メディアサーバーから複数台の高輝度プロジェクターに対して同時に映像信号を送るシーンです。各チャンネルに独立したSDI信号を流し、20mの距離を遅延差ゼロで伝送することで、映像のズレがない完璧なパノラマ投影コンテンツを作り上げます。

• 3Cケーブルと比較して圧倒的に少ない信号減衰率

  一般的な3Cマルチケーブルが長距離伝送時に高周波帯域の減衰を起こしやすいのに対し、本製品は芯線が太い5C規格を採用しています。これにより、1080/60pの3G-SDI信号を20m伝送した際でも、アイパターン（信号品質の指標）の劣化を最小限に抑え、ドロップアウトの危険性を大幅に低減します。

• 単線BNC5本分を1本化することによる設営工数の削減

  単線のBNCケーブル（例：カナレ L-5C2Vなど）を5本用意して養生テープで束ねる作業には多大な時間がかかりますが、本製品は工場出荷時から強固なシースで1本に統合されています。これにより、20mの敷設にかかる時間を競合他社の単線運用と比較して約5分の1に短縮し、撤収時の絡まりも防ぎます。

• ワイヤレス伝送システムに対する絶対的な安定性

  DJI TransmissionやHollyland Cosmo C1などのワイヤレスシステムは機動力に優れますが、Wi-Fi電波が飛び交う展示会場では干渉によるブロックノイズや瞬断のリスクが伴います。本製品は物理的な銅線によるベースバンド伝送であるため、外部電波の影響を一切受けず、ゼロ遅延での伝送を保証します。

• 必要な時だけ利用できるレンタル特有のコストパフォーマンス

  5Cのマルチケーブルは購入すると数万円〜十数万円と高価であり、重量と体積があるため保管場所（倉庫スペース）を大きく占有します。レンタルであれば、単発の大型イベントや週末のライブ配信時のみ必要な長さを調達でき、使用後の清掃や断線チェックといったメンテナンスの手間も不要になります。

Q: どのような映像信号の伝送に対応していますか？
A: HD-SDIや3G-SDIといった非圧縮のデジタル映像信号のほか、アナログコンポジット信号、ゲンロック（同期）信号、タイムコードなどの伝送に対応しています。インピーダンスは75Ωで設計されています。

Q: 3Cのマルチケーブルと比較してどのような違いがありますか？
A: 3Cに比べて芯線が太く信号の減衰が少ないため、より安定した長距離伝送が可能です。一方で、ケーブル全体が太く重量が増すため、取り回し（曲げやすさ）は3Cよりも硬くなります。

Q: レンタルセットにはケーブルを巻くドラム（リール）は含まれますか？
A: 20mの長さの場合、通常は八の字巻き（順巻き・逆巻き）に束ねられた状態でのお届けとなります。ケーブルドラムが必要な場合は、別途オプションや関連製品として手配が必要かご確認ください。

Q: 20m以上の距離を延長したい場合、ジョイントは使用できますか？
A: はい、BNC中継接栓（JJコネクタ）を使用することで別のBNCケーブルと連結可能です。ただし、接点が一つ増えるごとにわずかに信号が減衰するため、全体の延長距離にはご注意ください。

Q: 屋外の雨天環境でもそのまま使用できますか？
A: ケーブルの被覆自体はある程度の耐候性がありますが、BNCコネクタの接続部分は防水ではありません。屋外で使用する際は、接続部を防水テープやビニールで保護するなどの対策が必要です。

Q: ケーブルの重量はどのくらいですか？一人で持ち運び可能ですか？
A: 5Cのマルチケーブルは芯数にもよりますが、20mで約5kg〜8kg程度の重量になります。成人であれば一人で持ち運び可能ですが、長距離の移動時は台車等の使用をおすすめします。

Q: ワイヤレス映像伝送システムと比較して、有線を選ぶメリットは何ですか？
A: 最大のメリットは「絶対的な安定性」と「ゼロ遅延」です。観客のスマートフォンや会場のWi-Fiによる電波干渉を一切受けないため、絶対に映像を途切れさせられない生放送やライブ配信に必須です。

Q: 利用途中でイベントが延長になった場合、レンタル期間を延長できますか？
A: はい、次の予約が入っていない場合に限り、所定の延長料金をお支払いいただくことでレンタル期間の延長が可能です。延長をご希望の際は、必ず返却期限前にサポートまでご連絡ください。

• BNCマルチケーブル 10m 5C
  距離が短い現場向けで、重量が軽く取り回しやすいため小規模スタジオや近距離配線を好むユーザーに最適
• BNCマルチケーブル 30m 3C...
  より長距離が必要だが、5Cほどの太さや重量を避けたい機動力重視の現場スタッフ向け
• 単線 BNCケーブル 20m 5C...
  伝送ラインが1〜2本で済む場合や、配線ルートを細かく分けたい小規模配信ユーザー向け
• Hollyland Cosmo C1...
  物理的なケーブル敷設が困難な場所で、機動力を最優先するカメラマン向けのワイヤレス伝送システム
• 光伝送システム（光ファイバーケーブル）...
  20mを超える100mクラスの超長距離伝送や、4K/8K映像を扱うハイエンドな現場の技術ディレクター向け

イベント配信エンジニア (30代 男性) / 安定感は抜群だが重量には覚悟が必要 : 評価 ★★★★☆ 4.0

YouTubeの機材レビュー動画を参考に大規模フェス配信用としてレンタルしました。5C規格だけあって3G-SDI信号を20m這わせても一切のドロップアウトがなく、映像の安定感は完璧です。ただ、想像以上にケーブルが太く重いため、現場での取り回しや八の字巻きでの撤収にはそれなりの腕力とコツが必要です。

映像制作会社スタッフ (40代 女性) / 設営・撤収のタイムキーパー : 評価 ★★★★★ 5.0

企業の株主総会案件で使用しました。これまで単線のBNCを4本束ねてガムテープで固定していましたが、このマルチケーブルを導入したことで配線時間が劇的に短縮されました。現場の見た目も非常にスマートになりクライアント受けも良いです。コネクタ部分のナンバリングも視認性が高く、誤結線を防げました。

ライブハウス音響・照明担当 (20代 男性) / 取り回しの硬さに注意 : 評価 ★★★☆☆ 3.5

機材ブログの推奨記事を見て、ステージからPA卓までの映像・同期用に手配しました。信号品質には全く不満はありませんが、ケーブルの被覆が硬く、ステージ袖の狭いコーナーに沿って直角に曲げるような配線には向いていませんでした。狭所でのルーティングを考えるなら3C規格を選ぶべきだったと学びました。

必須アクセサリ

• BNC中継接栓（JJ）...
  ケーブル同士を延長接続する際や、オス端子同士を繋ぐ際に必須となるジョイントパーツ
• 養生テープ...
  床面にケーブルを固定し、スタッフや演者のつまずきを防ぐために現場で必ず消費するアイテム

用途別のおすすめ

• ケーブルプロテクター
  来場者の動線を横切る配線を行う際、ケーブルの断線保護と安全確保のために追加
• SDI分配器（スプリッター）...
  伝送されてきた1系統の映像信号を、複数のモニターやスイッチャーへ同時出力したい場合に併用

代替・類似製品

• BNCマルチケーブル 20m 3C...
  5Cほどの伝送帯域が不要で、より細く軽量で取り回しやすいケーブルを求める場合におすすめ

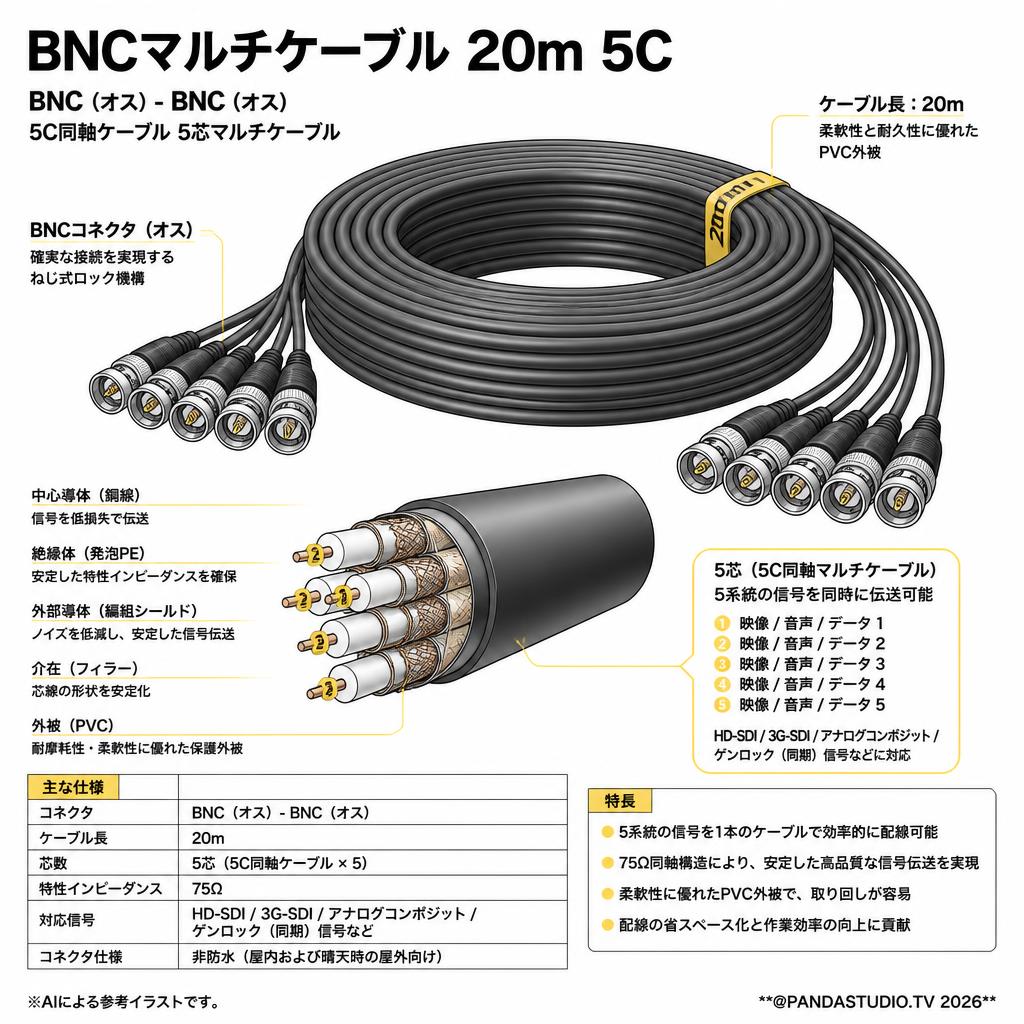

ケーブル種類: 同軸マルチケーブル（5C規格）

コネクタ形状: BNC（オス） - BNC（オス）

ケーブル長: 20m

チャンネル数（芯数）: 要確認（通常3〜5芯仕様）

対応信号: HD-SDI, 3G-SDI, アナログコンポジット, ゲンロック（同期）信号など

特性インピーダンス: 75Ω

重量: 要確認

ケーブル外径: 要確認

防水性能: コネクタ部は非防水（屋内および晴天時の屋外向け）

動作温度範囲: 要確認
