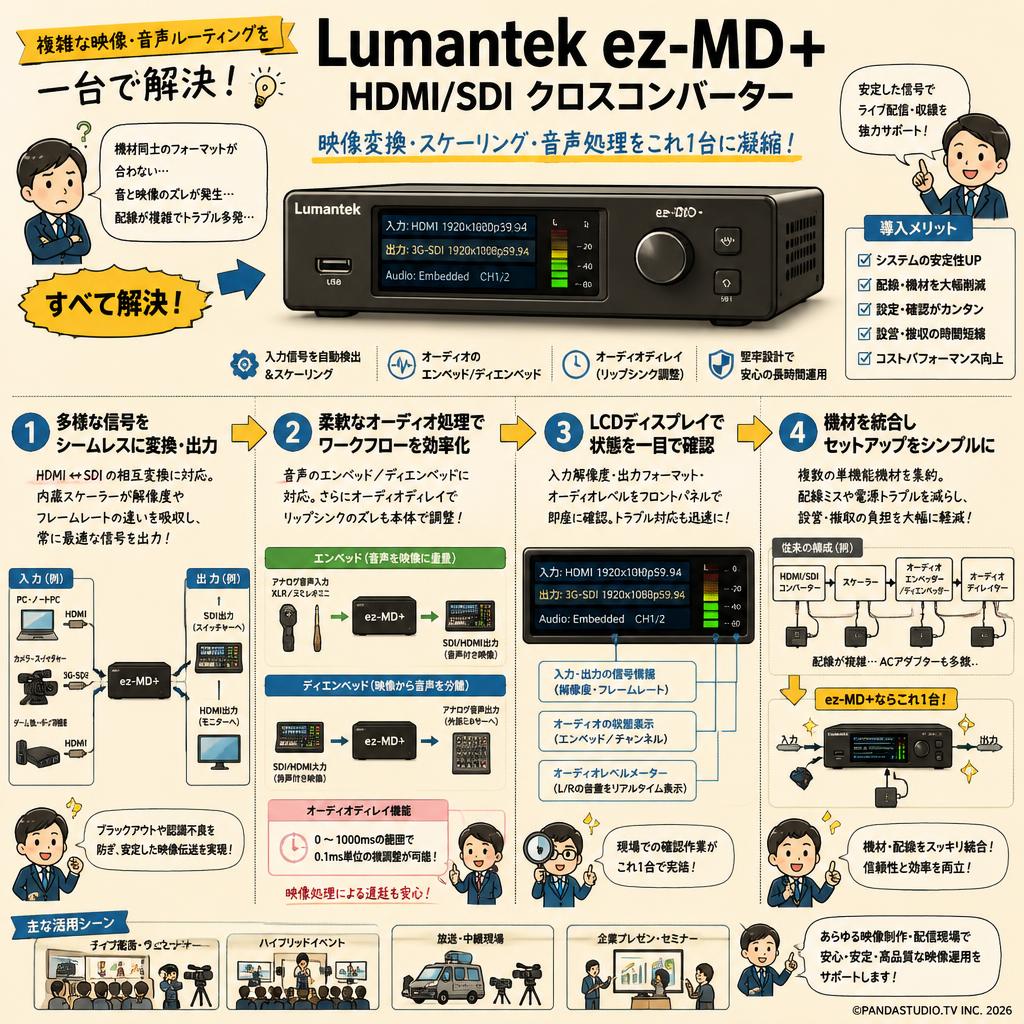

複雑な映像・音声ルーティングを一台で解決するコンバーターとは？

Lumantek ez-MD+ HDMI/SDI クロスコンバーターは、プロフェッショナルなライブ配信や映像制作の現場において、異なる信号フォーマットをシームレスに接続・変換するための多機能デバイスです。単なる端子変換にとどまらず、映像信号のスケーリングや音声のエンベデッド・ディスエンベデッドを同時に処理できる設計思想を持っています。現場で急遽発生する「機材同士のフォーマットが合わない」「映像と音声のタイミングがずれる」といった致命的なトラブルを未然に防ぎ、システム全体の安定性を底上げする中核機材として位置づけられています。

現場の不確実性に対応するスケーリング技術の恩恵

本機が解決する最大の課題は、入力される解像度やフレームレートの不一致によるブラックアウトや認識不良です。内蔵された強力なスケーラー機能により、PCから出力される変則的なHDMI信号を、放送規格に準拠したSDI信号へと正確に変換します。これにより、オペレーターは接続先のスイッチャーやモニターの仕様を気にすることなく、常に最適な出力形式を維持できます。多様な機材が混在する現代のハイブリッドイベントにおいて、この確実な信号管理能力は運用上の大きな安心感をもたらします。

独立したオーディオ処理がもたらす制作ワークフローの効率化

映像変換だけでなく、音声のルーティングにおける柔軟性も本機の大きな特徴です。アナログ音声入力（XLRやステレオミニ）をデジタル映像信号に重畳（エンベデッド）したり、逆に映像信号から音声を分離（ディスエンベデッド）して外部ミキサーへ送出することが可能です。さらに、オーディオディレイ機能により、映像処理による遅延と音声のリップシンク（同期）のズレを本体のみで微調整できます。これにより、別途専用のオーディオディレイヤーを用意する手間とコストが省け、システム構成が大幅にシンプルになります。

直感的なステータス確認を可能にするフロントパネル設計

プロの現場では、トラブルシューティングのスピードが命です。一般的な小型コンバーターがLEDランプの点灯のみで状態を示すのに対し、本機は視認性の高いLCDディスプレイをフロントパネルに搭載しています。現在入力されている信号の解像度や出力フォーマット、さらにはオーディオレベルメーターまでが一目で確認できるため、信号がどこで途絶えているのか、音声が正常に入力されているのかを即座に把握できます。このユーザーインターフェースの工夫が、現場での心理的負担を劇的に軽減します。

機材の統廃合を促し、現場のセットアップを身軽に

過去の運用では、HDMI/SDI変換、スケーラー、オーディオエンベデッダーなど、目的ごとに複数の単機能ボックスを直列につなぐ必要がありました。本機はこれらの機能をハーフラックサイズの堅牢な筐体に統合しています。複数の電源アダプターや短いパッチケーブルが不要になるため、配線トラブルのリスクが減少し、設営・撤収のスピードも向上します。機材のシンプル化と信頼性の向上を両立させた本機は、あらゆる規模の映像システムにおいて欠かせないインフラストラクチャとして機能します。

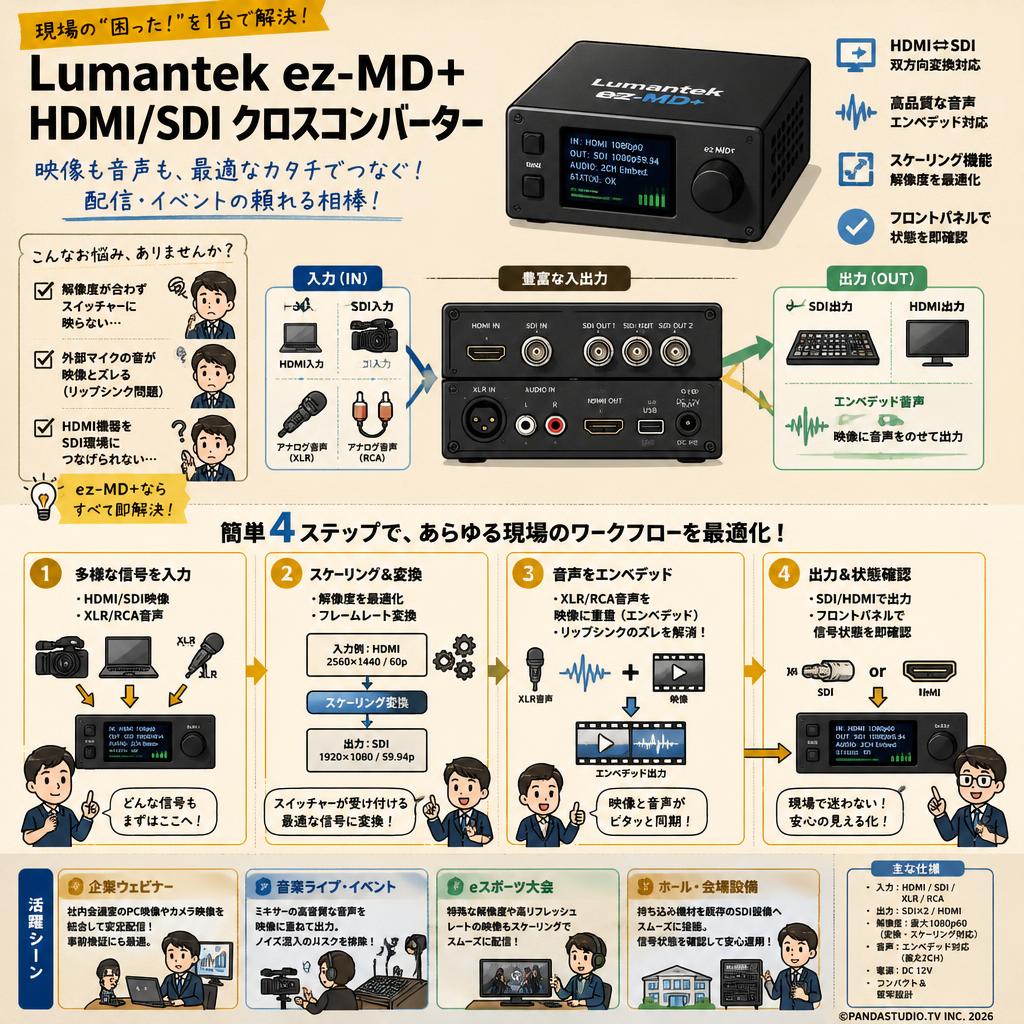

• 企業ウェビナーのテクニカルディレクター

  社内会議室からの一眼レフカメラやPC映像を組み合わせて配信する担当者。単発の大型ウェビナーに向けた事前検証用途でのレンタルに最適です。PCのHDMI出力と業務用SDIスイッチャー間の解像度不一致や、外部マイク音声のリップシンクのズレというペインポイントを、本機1台で即座に解決します。

• 音楽ライブの映像収録・配信エンジニア

  ライブハウスなどでPAからのライン音声と複数カメラの映像を統合する技術者。週末のライブツアーやフェスでの持ち込み機材としてのレンタルに適しています。映像信号にミキサーからの高音質なXLR音声を直接エンベデッドできるため、映像と音声の経路をシンプルにし、ノイズ混入のリスクを排除します。

• eスポーツ大会のシステム構築オペレーター

  多種多様なゲーミングPCやコンソール機の映像を扱う配信オペレーター。数日間のトーナメントイベントにおける機材拡張時のスポットレンタルに合致します。プレイヤーのPCから出力される特殊な解像度やリフレッシュレートを、配信用スイッチャーが受け付けないという致命的なトラブルをスケーリング機能で回避します。

• 中規模ホールの設備管理・映像担当者

  外部からの持ち込み機材を既存のホール設備に接続する管理者。設備更新前の機器選定や、イレギュラーな大型イベント時の追加機材としてのレンタルに最適です。持ち込まれる多様なHDMI信号をホールのSDIインフラへ変換しつつ、フロントパネルの画面で信号状態を即座に確認して登壇者へ案内できます。

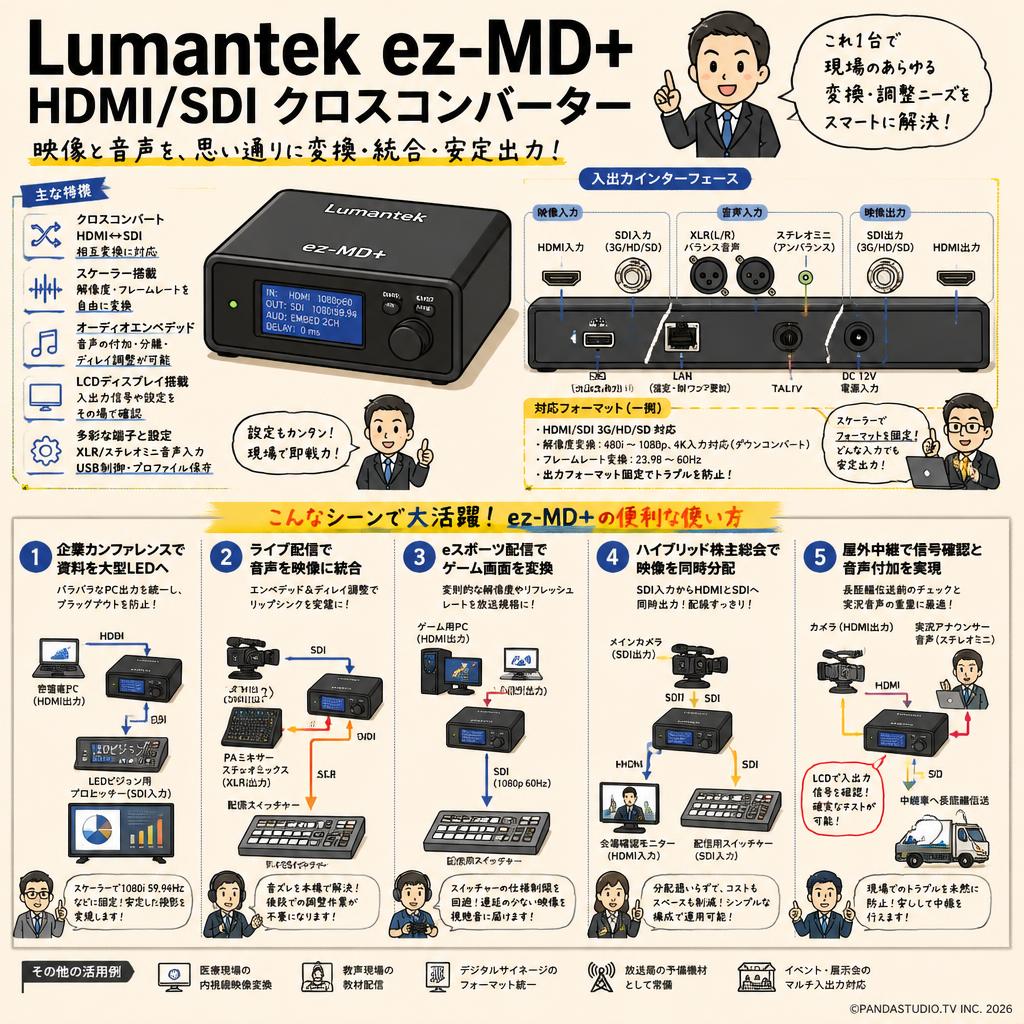

• 企業カンファレンスでPC資料を大型LEDビジョンに投影する際のフォーマット統一機材

  登壇者の持ち込みPC（HDMI出力）を、会場裏のLEDビジョン用プロセッサー（SDI入力）へ接続するシーン。PC側の解像度がバラバラな場合でも、本機のスケーラー機能で1080i 59.94Hz等に固定して出力設定します。これにより、画面のブラックアウトを防ぎ、安定した資料投影を実現します。

• 音楽ライブ配信でPAミキサーの音声を映像に統合するためのオーディオエンベデッダー

  ライブハウスの配信ブースにて、ステージ上のメインカメラ映像（SDI）と、PAミキサーからのステレオミックス音声（XLR）を合わせるシーン。本機のオーディオエンベデッド機能とディレイ調整を使用し、スイッチャーへ送る前の段階でリップシンクを完璧に合わせ、後段での音ズレ補正作業を不要にします。

• eスポーツ配信で変則的なゲーム画面を放送規格に変換するコンバーター

  ゲーム用PCから出力される1440pや特殊なリフレッシュレートのHDMI映像を、配信用スイッチャーに入力するシーン。本機で1080p 60HzのSDI信号へダウンコンバートおよびフレームレート変換を行います。スイッチャーの仕様制限による映像認識エラーを回避し、遅延の少ない映像を視聴者に届けます。

• ハイブリッド株主総会で会場モニターと配信卓へ映像を同時分配するスプリッター

  メインカメラのSDI映像を受け取り、会場内の確認用モニター（HDMI）と配信用のメインスイッチャー（SDI）へ同時に出力するシーン。本機のクロスコンバート機能を活かし、SDI入力からHDMIとSDIの双方へ同時出力する設定を行います。分配器を別途用意することなく、機材周りの配線をすっきりさせます。

• 屋外スポーツ中継で長距離伝送前の信号確認と音声付加を行う中継拠点デバイス

  マラソンやゴルフなど、カメラマンがフィールドを動き回り、中継車まで長距離のSDIケーブルを這わせるシーン。カメラからのHDMI出力を本機でSDIに変換しつつ、実況アナウンサーの音声をステレオミニ端子から入力して重畳します。LCD画面で信号の正常入力を目視確認できるため、確実なテストが可能です。

Decimator MD-HXを凌駕するフロントパネルの視認性と操作性

競合であるDecimator MD-HXは小型で優秀ですが、設定にはPC接続やボタンでの階層メニュー操作が必要です。対して本機は、2.7インチのTFT LCDディスプレイを搭載しており、現在の入出力解像度やオーディオレベルをグラフィカルに常時表示します。PCレスで直感的にステータスを把握できるため、トラブルシューティングの速度が格段に向上します。

Blackmagic Micro Converterにはない高度なオーディオ処理能力

Blackmagic DesignのMicro Converter等は安価ですが、音声入出力は映像端子に依存します。本機はプロ仕様のXLRバランス音声入力やステレオミニジャックを備え、外部アナログ音声のエンベデッドやディスエンベデッドが単体で可能です。さらに最大数ミリ秒単位のオーディオディレイ機能も内蔵しており、音ズレ補正のために別機材を追加する必要がありません。

あらゆる入力信号を安定化させる強力な内蔵スケーラー

安価な双方向コンバーターは入力解像度をそのまま出力するパススルーが基本ですが、本機はアップ/ダウン/クロススケーリングに完全対応しています。PC特有のVESA解像度（1366x768など）が入力されても、放送規格である1080i 59.94Hzや1080p 60HzのSDI/HDMI信号へ強制的に変換して出力するため、スイッチャー側での認識エラーを確実に防ぎます。

必要なケーブルと電源がすべて揃った安心のレンタルセット

短期のイベント現場ですぐに運用できるよう、レンタル品には本体だけでなく、専用のACアダプターが同梱されています。購入すると別途手配が必要な必須アクセサリが最初からセットになっているため、レンタル到着後すぐに手持ちの機材と組み合わせてテストを開始でき、余計な追加コストや手配の手間がかかりません。

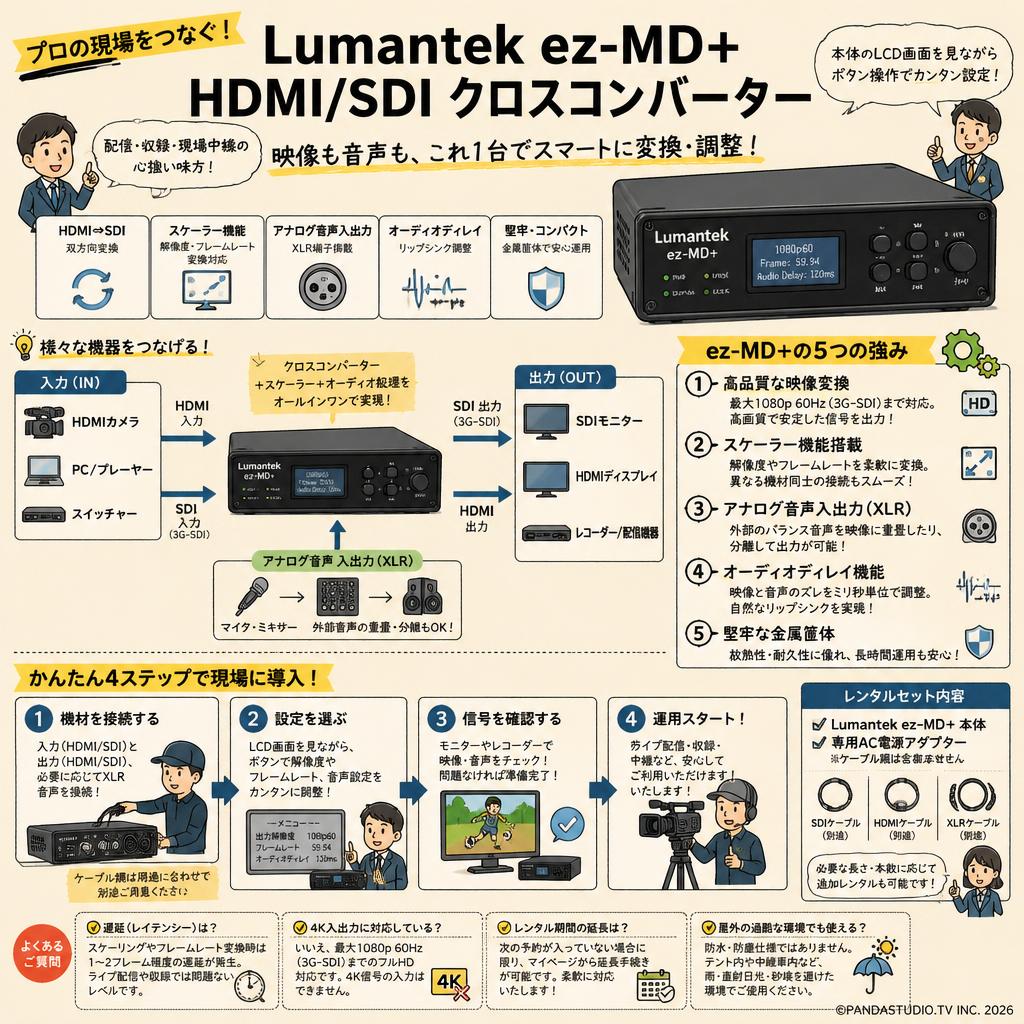

Q: 使用に資格や専門知識は必要ですか？
A: 特別な資格は不要ですが、HDMI/SDI信号の解像度やフレームレートに関する基本的な映像知識があるとスムーズです。本体のLCD画面を見ながらボタン操作で設定できるため、PCでの複雑なソフトウェア設定は必須ではありません。

Q: レンタルセットには何が含まれますか？
A: Lumantek ez-MD+本体に加え、専用AC電源アダプターが含まれます。SDIケーブル、HDMIケーブル、XLRオーディオケーブルなどは接続する機材の距離に合わせて別途ご用意いただくか、追加レンタルをご利用ください。

Q: Blackmagic DesignのMicro Converterと比較してどう違いますか？
A: 最大の違いは「スケーラー機能」と「アナログ音声入出力」の有無です。本機は入力された映像の解像度やフレームレートを変換して出力でき、さらにXLR端子からの外部音声を映像に重畳したり、遅延調整することが可能です。

Q: 映像の遅延（レイテンシー）はどのくらい発生しますか？
A: スケーリング処理やフレームレート変換を行う場合、内部処理により1〜2フレーム程度の遅延が発生します。ライブ配信や収録では問題にならないレベルですが、シビアなリアルタイム性が求められる用途ではご注意ください。

Q: オーディオのリップシンク（音ズレ）調整は可能ですか？
A: はい、可能です。本体のオーディオディレイ機能を使用し、映像と音声のタイミングをミリ秒単位で調整できます。これにより、映像処理による遅延に対して音声を遅らせ、自然な同期を実現できます。

Q: 4K解像度の入出力には対応していますか？
A: いいえ、本機は最大1080p 60Hz（3G-SDI）までのフルHD解像度に対応しています。4K（UHD）信号を入力することはできませんので、4K対応のコンバーターが別途必要になります。

Q: 利用途中でレンタル期間を延長できますか？
A: はい、次の予約が入っていない場合に限り、マイページから延長手続きが可能です。イベントの設営日が前倒しになった場合や、機材検証に想定より時間がかかっている場合など、柔軟に対応いたします。

Q: 屋外のスポーツ中継などの過酷な環境に適していますか？
A: 本機は金属製の堅牢な筐体を採用していますが、防水・防塵仕様ではありません。屋外で使用する場合は、テント内や中継車の中など、雨や直射日光、極端な砂埃を避けられる環境への設置が必要です。

• Decimator MD-HX
  非常に小型でスケーラー内蔵だがLCD画面はなく、フロントパネルの視認性を重視するならez-MD+が有利
• Blackmagic Design Micro Converter BiDirectional SDI/HDMI 3G...
  安価でコンパクトだがスケーリングやアナログ音声入力がなく、単純な端子変換を求めるユーザー向け
• Roland VC-1-SC
  強力なスケーリングと高画質処理が特徴だが、XLR音声入力や本体LCD画面を求めるならez-MD+が適任
• AJA ROI-HDMI...
  PC画面の特定領域切り出し（ROI）に特化しており、プレゼン画面の細かなフレーミングが必要な用途向け
• Datavideo DAC-70
  VGA入力にも対応する万能スケーラーだが、オーディオディレイや詳細なステータス画面を求めるならez-MD+

ライブ配信エンジニア (30代 男性) / トラブルシューティングの救世主 : 評価 ★★★★★ 5.0

YouTubeの機材レビュー動画を参考にレンタル。スイッチャーが認識しない持ち込みPCの変則的なHDMI出力を、本機のスケーラーで1080pに固定してSDI出力したところ一発で解決しました。フロントのLCD画面で入力信号のステータスがすぐ分かるのが精神衛生上とても良いです。ただ、設定メニューの階層が少し深く、初見ではボタン操作に戸惑うかもしれません。

イベント制作ディレクター (40代 女性) / 音声エンベデッドが本体だけで完結 : 評価 ★★★★☆ 4.0

企業カンファレンスの現場で、PAからのXLR音声を映像に乗せるために使用しました。オーディオディレイ機能が優秀で、リップシンクのズレを本体のダイヤル操作だけでサクッと合わせられるのが素晴らしいです。一方で、本体がハーフラックサイズと少し大きめで重量もあるため、カメラのジンバルや小型三脚にマウントするような手持ち運用には不向きだと感じました。

設備管理担当 (50代 男性) / 安定性は抜群だが熱対策は必要 : 評価 ★★★★☆ 4.0

ホール設備の更新に向けた検証としてブログの評価を見て借りました。数日間の連続稼働でもブラックアウトやフリーズは一切なく、放送品質の安定したクロスコンバートと分配が確認できました。機能が詰め込まれている分、長時間の使用では筐体がかなり熱を持つため、ラックに組み込む際や密閉された空間で使う場合は、エアフローの確保に気を使う必要があります。

必須アクセサリ

• BNCケーブル 10m (3G-SDI対応)...
  コンバーターからスイッチャーやモニターへ長距離伝送する際に必須のSDIケーブル
• HDMIケーブル 2m...
  PCやカメラからコンバーターへ入力するための標準的で取り回しの良いケーブル

用途別のおすすめ

• XLRケーブル 5m...
  PAミキサーからのアナログ音声をコンバーターへ入力（エンベデッド）する際に使用
• ATEM Television Studio HD...
  変換したSDI信号を受け取り、複数のカメラ映像と切り替えるための定番スイッチャー

代替・類似製品

• Decimator MD-HX
  より小型軽量なスケーラー内蔵クロスコンバーターを求める場合の代替機（LCD画面なし）

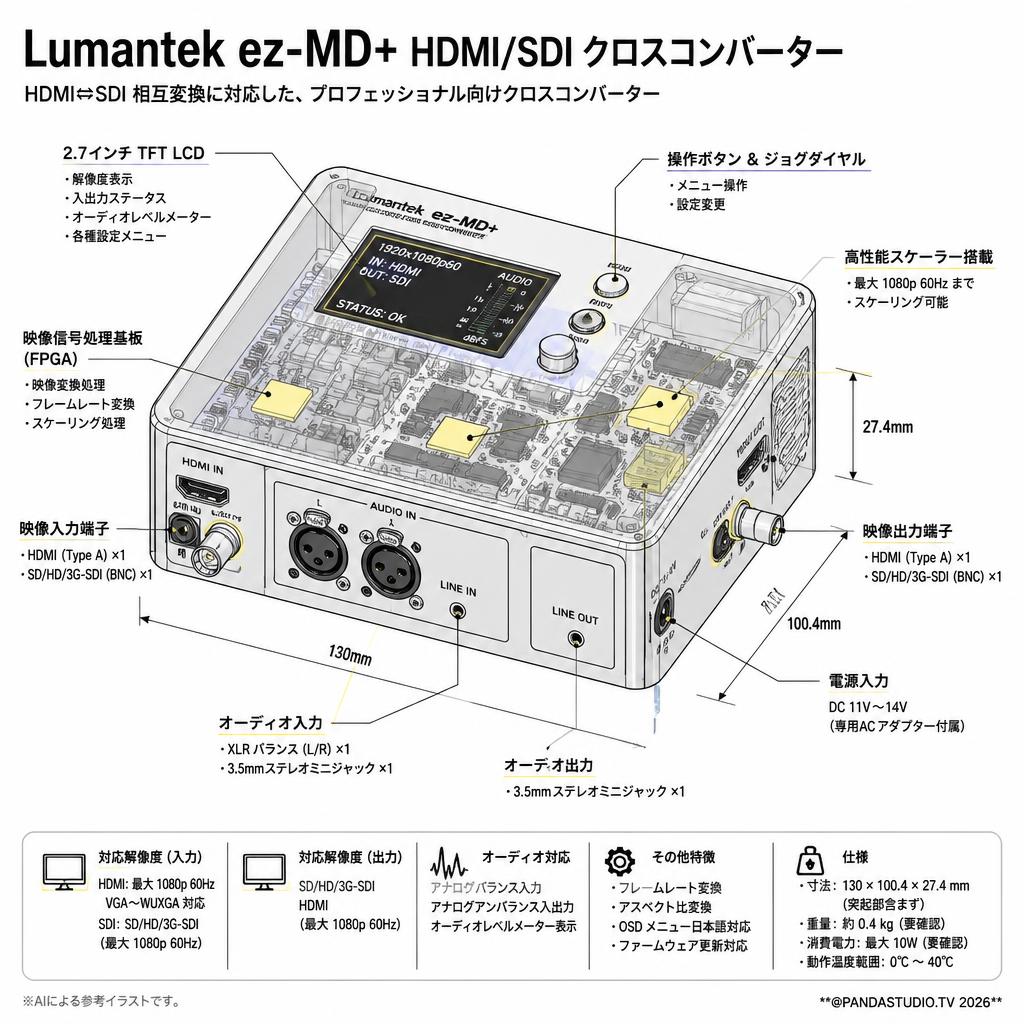

映像入力端子: HDMI (Type A) ×1、SD/HD/3G-SDI (BNC) ×1

映像出力端子: HDMI (Type A) ×1、SD/HD/3G-SDI (BNC) ×1

オーディオ入力: XLRバランス (L/R) ×1、3.5mmステレオミニジャック ×1

オーディオ出力: 3.5mmステレオミニジャック ×1

対応入力解像度 (HDMI): 最大 1080p 60Hz、VGA〜WUXGAなどのPC解像度にも対応

対応入力解像度 (SDI): SD/HD/3G-SDI (最大 1080p 60Hz)

対応出力解像度: SD/HD/3G-SDI、HDMI (最大 1080p 60Hzまでスケーリング可能)

ディスプレイ: 2.7インチ TFT LCD (解像度、オーディオレベル、ステータス表示)

電源: DC 11V〜14V (専用ACアダプター付属)

消費電力: 最大 10W (要確認)

寸法: 130 × 100.4 × 27.4 mm (突起部含まず)

重量: 約 0.4 kg (要確認)

動作温度範囲: 0℃ 〜 40℃
