既存のベースバンドシステムを最新のIPワークフローへ統合するには？

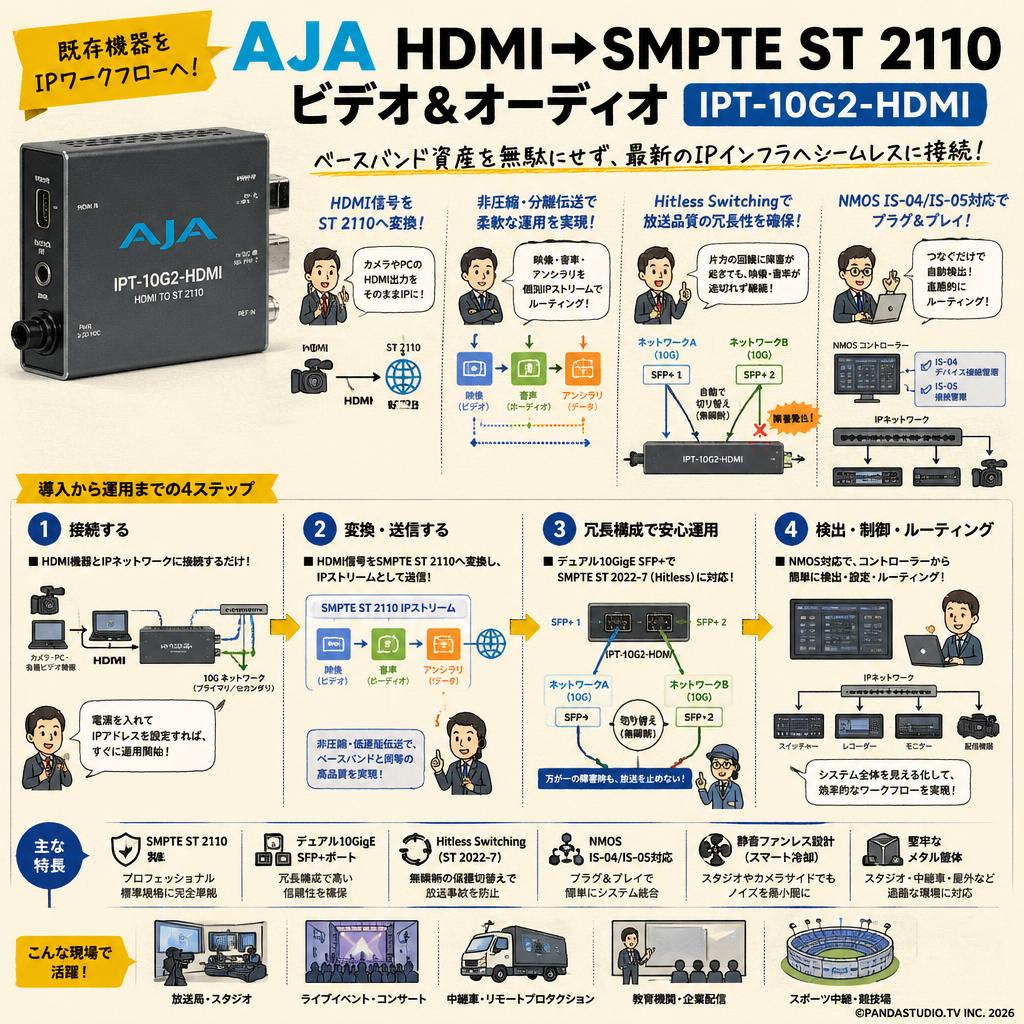

「AJA HDMI → SMPTE ST 2110 ビデオ& オーディオ IPT-10G2-HDMI」は、従来のHDMI出力を持つカメラやPC、各種ビデオ機器の信号を、放送業界の標準規格であるSMPTE ST 2110のIPビデオネットワークへシームレスに変換・送信するためのプロフェッショナル向けミニコンバーターです。近年、放送局や大規模なライブイベントにおいて、同軸ケーブルの物理的な制約から解放されるIPベースのルーティングへの移行が急速に進んでいます。本製品は、既存のベースバンド資産を無駄にすることなく、最新のIPインフラへ接続するための架け橋としての役割を果たします。

SMPTE ST 2110規格に準拠した高信頼性のIP伝送

本機は単なる映像伝送機器ではなく、非圧縮の映像、音声、アンシラリーデータを個別のIPストリームとして独立して扱うSMPTE ST 2110規格に完全準拠しています。これにより、映像と音声を別々の宛先にルーティングするなど、従来のSDIやHDMIでは困難だった柔軟なシステム構築が可能になります。遅延を極限まで抑えた非圧縮伝送の設計思想は、リアルタイム性が命となるライブプロダクションにおいて、ベースバンドと同等の操作感と出力品質をユーザーに提供します。

Hitless Switchingによる放送品質の冗長性確保

プロの現場において、ネットワークの瞬断やケーブルのトラブルは放送事故に直結します。本製品はデュアル10 GigE SFP+ポートを搭載しており、SMPTE ST 2022-7に基づくシームレス保護切り替え（Hitless Switching）をサポートしています。これにより、2つの独立したネットワーク経路を通じて同一のデータを同時に送信し、万が一片方のネットワークに障害が発生しても、映像や音声に一切の乱れを生じさせることなく伝送を継続できます。この堅牢なアーキテクチャが、ミッションクリティカルな環境での安心感を担保しています。

NMOS IS-04/IS-05対応によるプラグアンドプレイの運用性

IPビデオシステムの構築において、機器の検出と接続管理は複雑になりがちですが、本機はNMOS（Networked Media Open Specifications）のIS-04およびIS-05プロトコルに対応しています。これにより、ネットワーク上に接続するだけで制御システムから自動的にデバイスとして検出され、直感的なルーティング操作が可能となります。ITネットワークの専門知識を持つエンジニアだけでなく、映像技術者にとっても扱いやすいインターフェースと運用フローを実現している点が大きな特徴です。

堅牢な設計とプロフェッショナルな現場での位置づけ

AJA製品特有の金属製の堅牢な筐体は、スタジオ内のラックマウントだけでなく、中継車や屋外の仮設現場といった過酷な環境での使用を前提に設計されています。冷却ファンの静音性にも配慮されており、スタジオのカメラサイドやイベントのステージ袖など、マイクが近い場所でもノイズを気にせず設置できます。長年にわたり放送業界を支えてきたAJAの技術が結集された本機は、次世代のIPプロダクションへの移行を検討するあらゆるプロフェッショナルにとって、最も信頼できるエントリーポイントとなります。

• 放送局のシステムインテグレーター

  IP化を進める放送局の技術者。機材更新の過渡期における「一時的な検証・PoC」のレンタルに最適。ST 2110環境下でのNMOS接続テストを低コストで実施し、本番導入前の互換性の不安を解消します。

• 大規模eスポーツ大会の配信エンジニア

  複数PCの映像を統合するテクニカルディレクター。大会期間中のみ機材を増強する「数日間のイベント運用」のレンタルに適合。PCのHDMI出力をIPネットワークに流し込み、長距離ルーティングの配線の複雑さを軽減します。

• 中継車を運用するライブプロダクション業者

  スポーツ中継などで映像制作を行う技術スタッフ。一時的に入力ソースが増加する「スポット的な機材拡張」のレンタルにマッチ。Hitless Switchingによる冗長化で、ネットワーク障害が許されない生放送環境を支えます。

• 企業の社内スタジオ運用担当者

  全社会議など高品質な社内配信を行う情報システム部担当者。年に数回の重要な配信イベントにおける「スポット利用」のレンタルに最適。既存のHDMIカメラをIPネットワークに接続し、AJAの直感的なUIで確実な映像伝送を実現します。

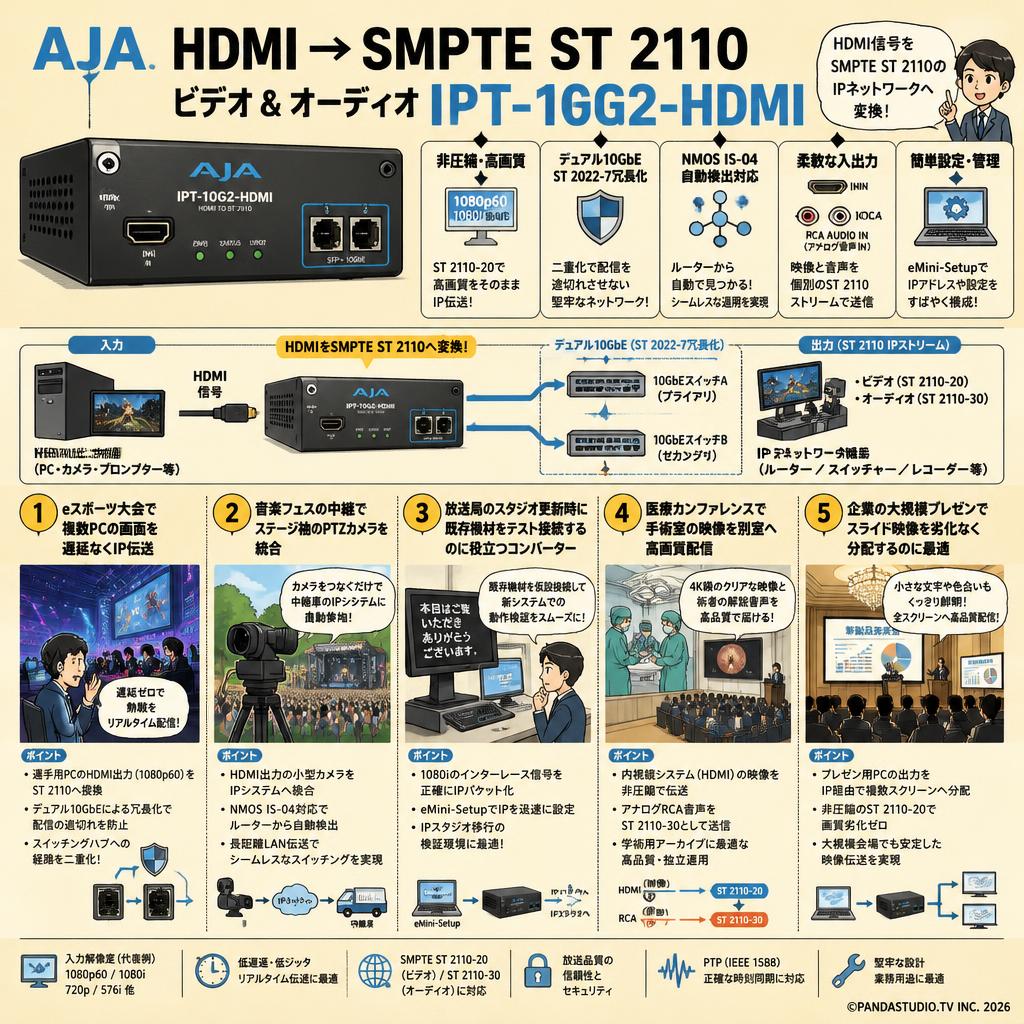

• eスポーツ大会で複数PCの画面を遅延なくIP伝送するのに最適な機材

  アリーナ規模の大会で、選手用PCのHDMI出力（1080p60）をST 2110ネットワークへ変換するシーン。デュアル10GbEポートを用いたST 2022-7冗長化設定により、スイッチングハブへの経路を二重化し、配信が途切れない堅牢な映像を提供します。

• 音楽フェスの中継でステージ袖のPTZカメラを統合するのにおすすめの一台

  野外フェスの会場で、ステージ袖に設置したHDMI出力の小型カメラを中継車のIPシステムに組み込むシーン。LANケーブルを介した長距離伝送において、NMOS IS-04を利用して中継車のルーターから自動検出し、シームレスなスイッチングを実現します。

• 放送局のスタジオ更新時に既存機材をテスト接続するのに役立つコンバーター

  IPスタジオへ移行する過渡期に、既存のプロンプター用PCを仮設で繋ぐシーン。1080iのインターレース信号を正確にIPパケット化し、AJA eMini-Setupソフトウェア経由でIPを迅速に設定して、新システム上での挙動検証を完了させます。

• 医療カンファレンスで手術室の映像を別室へ高画質配信するためのシステム

  大学病院において、手術室内の内視鏡システム（HDMI）の映像を講堂へ非圧縮で伝送するシーン。アナログRCA音声入力を活用し、術者の解説マイク音声を映像とは独立したST 2110-30オーディオストリームとして送信し、クリアな学術用アーカイブを生成します。

• 企業の大規模プレゼンでスライド映像を劣化なく分配するのに適した機器

  ホテルの宴会場で行われる新製品発表会で、演台のプレゼン用PCの出力を複数スクリーンへIP経由で分配するシーン。非圧縮のST 2110-20ビデオストリームとして送出することで、スライドの小さな文字や色合いの劣化を防ぎ、鮮明な映像を来場者に届けます。

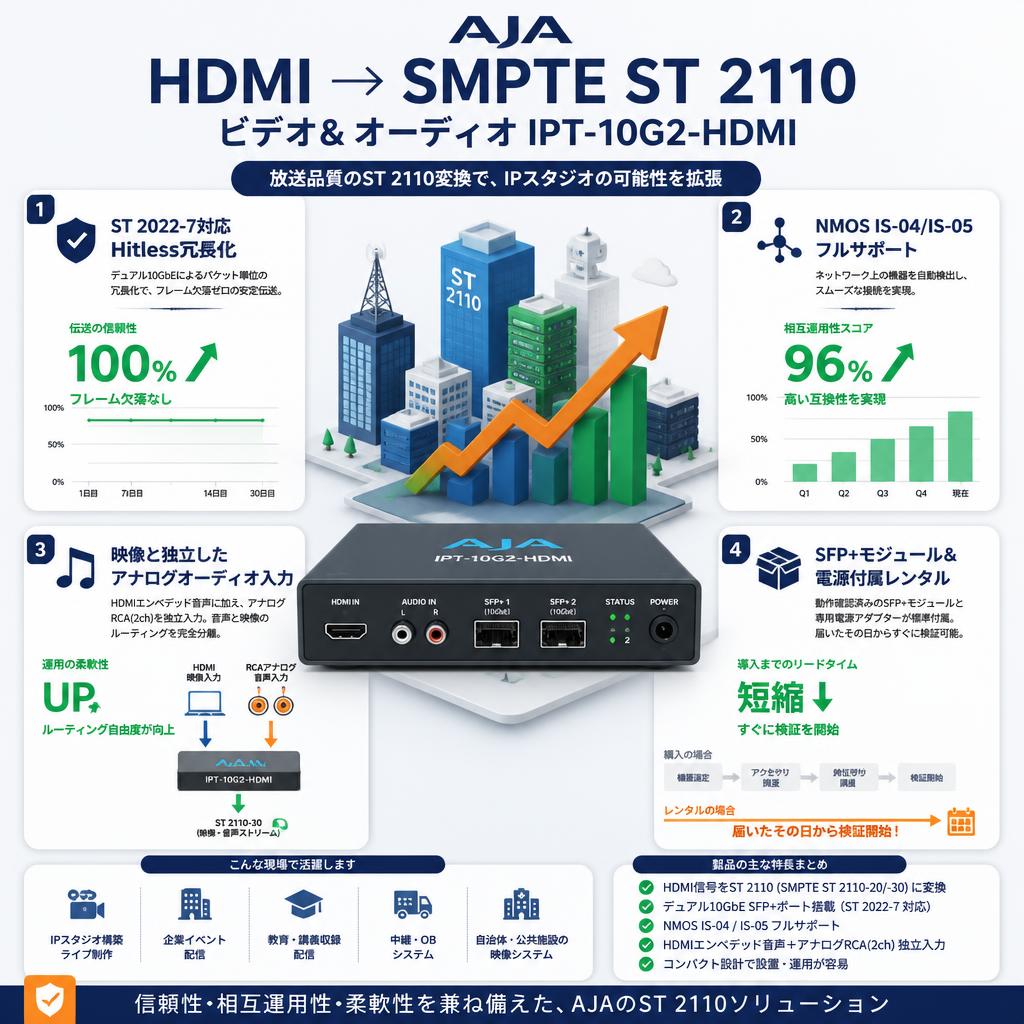

• デュアル10GbEによるST 2022-7 Hitless Switching対応

  競合の安価なNDIコンバーター（Magewell Pro Convert等）とは異なり、本機は放送品質のST 2110規格に準拠し、2つの10 GigE SFP+ポートを搭載しています。ST 2022-7によるパケット単位の冗長化をサポートしており、片方の回線が切断されても1フレームの欠落もなく映像伝送を継続できる点が最大の強みです。

• NMOS IS-04/IS-05のフルサポートによる優れた相互運用性

  Blackmagic DesignのIPコンバーターと比較して、AJA製品はNMOSプロトコルへの対応が強力です。ネットワーク上のサードパーティ製IPルーティングコントローラーから本機が自動的に検出され、接続の確立をスムーズに行えます。複数メーカーの機器が混在するIPスタジオ環境での高い親和性を誇ります。

• 映像と独立したアナログオーディオ入力の柔軟性

  HDMIエンベデッドオーディオだけでなく、独立した2チャンネルのRCAアナログオーディオ入力を備えています。映像はPCから入力しつつ、音声は外部ミキサーからの出力を直接受け取り、ST 2110-30ストリームとして個別に送出可能です。音声と映像のルーティングを完全に分離したい現場で威力を発揮します。

• 短期間の検証に最適なSFP+モジュール＆電源付属レンタル

  IP機器の導入検証では光トランシーバーの選定がネックになりますが、レンタル品には動作確認済みの10GbE SFP+モジュールと専用電源アダプターが標準でセットされています。お客様側で追加のネットワークアクセサリを購入する必要がなく、届いたその日からすぐにST 2110環境の構築とテストを開始できるのがレンタルならではの利点です。

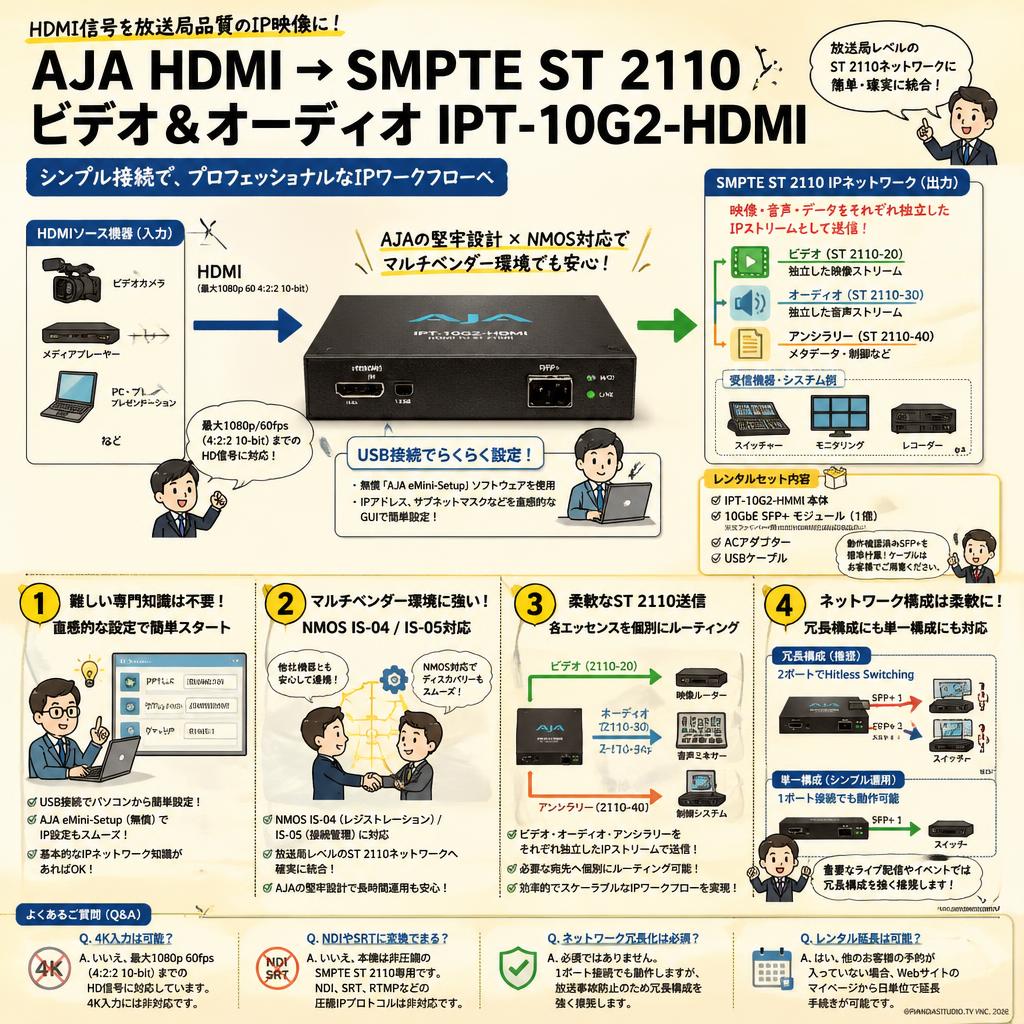

Q: SMPTE ST 2110規格の専門知識がなくても使用できますか？
A: 基本的なIPネットワークの知識は必要ですが、無償の「AJA eMini-Setup」ソフトウェアをUSB接続で使用することで、IPアドレスやサブネットマスクなどの初期設定を直感的なGUIから簡単に行うことができます。

Q: レンタルセットには10GbE接続用のSFP+モジュールが含まれますか？
A: はい、動作確認済みの10GbE SFP+モジュール（光ファイバー用またはRJ45用、在庫状況による）が標準で付属しています。お客様のスイッチングハブの仕様に合わせたケーブルのみ別途ご用意ください。

Q: Blackmagic Designの2110 IP Converterと比較してどう違いますか？
A: Blackmagic製品が主に同社エコシステム内で双方向変換を行うのに対し、本機はAJAの堅牢な設計とNMOS IS-04/IS-05への強固な対応により、多メーカーが混在する放送局レベルのST 2110ネットワークへの統合に優れています。

Q: HDMI入力の対応解像度とフレームレートの限界は？
A: 最大で1080p 60fps（4:2:2 10-bit）までのHDビデオ信号に対応しています。4K/UltraHDの入力には対応していませんので、4K伝送が必要な場合は上位機種をご検討ください。

Q: 映像と音声を別々のIPストリームとして送信できますか？
A: 可能です。SMPTE ST 2110の仕様に基づき、ビデオ（ST 2110-20）、オーディオ（ST 2110-30）、アンシラリーデータ（ST 2110-40）をそれぞれ独立したエッセンスとして別々の宛先にルーティングできます。

Q: ネットワークの冗長化（Hitless Switching）は必須ですか？
A: 必須ではありません。1つのSFP+ポートのみを使用した単一ネットワーク構成でも動作します。ただし、放送事故を防ぎたい重要なライブ配信やイベントでは、2ポートを使用した冗長構成を強く推奨します。

Q: NDIやSRTなどのIPプロトコルに変換することは可能ですか？
A: 本機は非圧縮ベースの「SMPTE ST 2110」専用コンバーターです。NDI、SRT、RTMPなどの圧縮IPプロトコルには対応していません。それらの用途にはMagewell製などの別規格コンバーターをご利用ください。

Q: 利用途中でレンタル期間を延長できますか？
A: はい、他のお客様の予約が入っていない場合に限り、Webサイトのマイページから日単位でレンタル期間の延長手続きが可能です。長引く検証作業にも柔軟に対応いたします。

• Blackmagic 2110 IP Converter 3x3G
  双方向変換とPoE+対応が特徴で、Blackmagic製品を中心にシステムを組むユーザーに好まれます
• Matrox ConvertIP DSH...
  ST 2110に加えてIPMXプロトコルにも対応し、ProAV市場や企業内ネットワークでの利用に適しています
• Magewell Pro Convert HDMI Plus
  ST 2110ではなくNDI規格を採用しており、より帯域幅の狭い一般的なギガビットLAN環境で運用したい方向けです
• AJA IPR-10G2-HDMI
  本機とは逆方向（ST 2110からHDMIへの受信・デコード）の製品で、モニター出力側の拠点に配置されます
• AJA IPT-10G2-SDI
  入力端子がHDMIではなく3G-SDIであり、プロ用ビデオカメラやスイッチャーから直接IP化したい現場で選ばれます

放送技術エンジニア (40代 男性) / 安定したST 2110変換。ファンノイズには注意 / 評価 ★★★★☆ 4.0

海外フォーラムの検証レビューより。既存のPC出力をIPルーターへ流すために導入。NMOS環境下での自動検出が非常にスムーズで、IS-04/IS-05の互換性の高さに感心しました。映像の遅延も全く感じられません。ただし、小型筐体のため冷却ファンの音が静かなスタジオ内では少し気になり、マイクから距離を置く工夫が必要でした。

ライブ配信ディレクター (30代 男性) / Hitless Switchingの安心感 / 評価 ★★★★★ 4.8

機材レンタルブログの評価記事から。eスポーツ大会で大量のHDMI信号を処理する際に使用。ST 2022-7による冗長化設定を組んだところ、意図的に片方のLANケーブルを抜いても映像が1フレームも乱れることなく伝送され感動しました。設定用のUSBソフトウェアも直感的ですが、IPアドレス管理の基礎知識は必須です。

社内スタジオ管理者 (50代 男性) / アナログ音声入力が地味に便利 / 評価 ★★★★☆ 4.2

BtoB向け機材レビューサイトより。映像はカメラのHDMIから、音声は会場のPAミキサーからRCAで直接入力し、ST 2110-30として別送できる機能が非常に重宝しました。オーディオのルーティングが自由自在になります。一方、4K解像度には非対応なので、将来的な4K化を見据える場合は別モデルの検討が必要です。

必須アクセサリ

• 10G SFP+ 光トランシーバモジュール...
  本機を光ファイバーネットワークに接続するために必須となるモジュールです
• OM3 光ファイバーケーブル LC-LC 10m...
  10GbEの高速伝送を安定して長距離送るための光ファイバーケーブルです
• HDMIケーブル 2m...
  PCやカメラからの映像信号をコンバーターに入力するための標準的なケーブルです

用途別のおすすめ

• RCAピンケーブル 2m...
  外部オーディオミキサーからのアナログ音声を直接入力したい場合に追加します
• Netgear M4300-8X8F 10Gスイッチ...
  ST 2110の非圧縮IPストリームを処理するための10GbE対応マネージドスイッチです

代替・類似製品

• AJA IPR-10G2-HDMI
  IPネットワークからHDMIへ映像を出力（受信）したい場合にペアで使用するレシーバーです
• Blackmagic 2110 IP Converter 3x3G
  3系統のSDI入出力を同時に処理でき、コストパフォーマンスを重視する現場向けの製品です

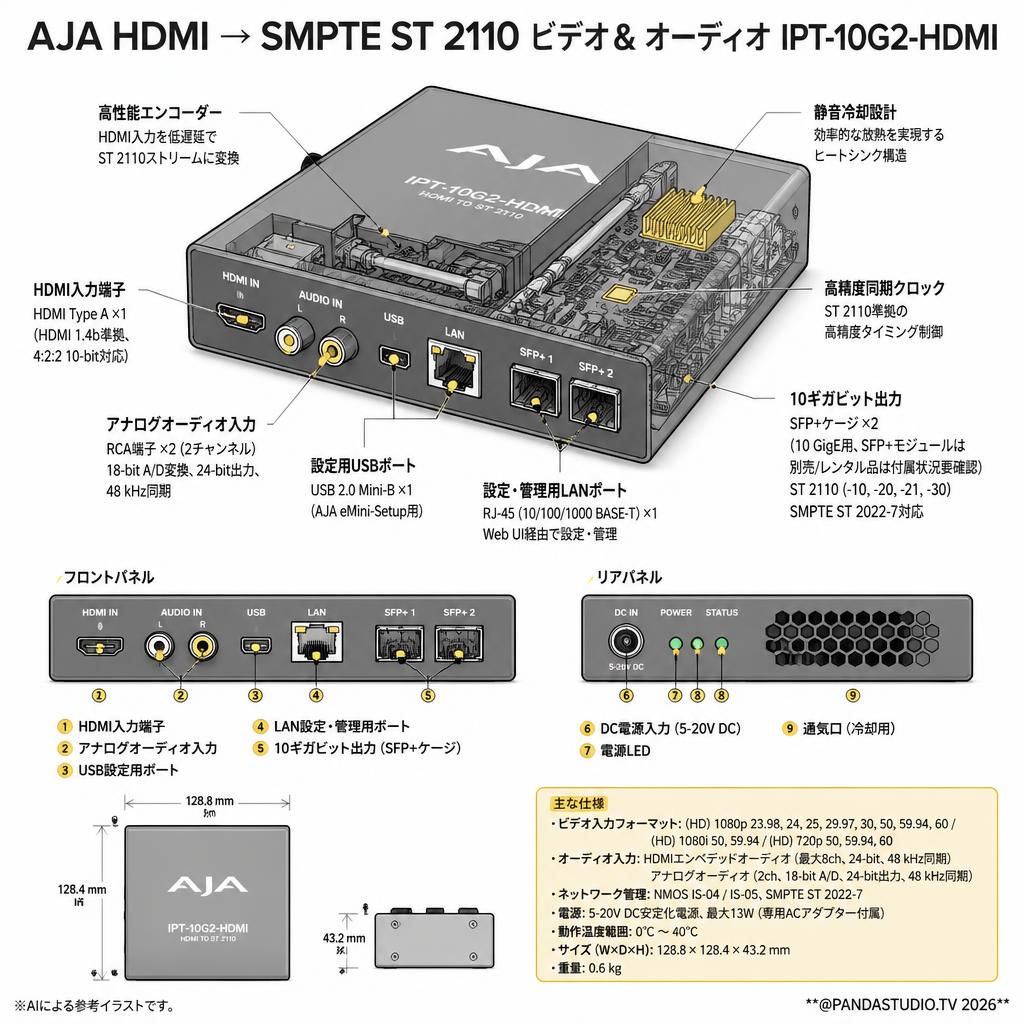

ビデオ入力フォーマット: (HD) 1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60 / (HD) 1080i 50, 59.94 / (HD) 720p 50, 59.94, 60

メディア転送インターフェース: SMPTE ST 2110 (-10, -20, -21, -30) / 2 x SFP+ ケージ (10 GigE用、SFP+モジュールは別売/レンタル品は付属状況要確認)

ビデオ入力端子: 1 x HDMI Type A (HDMI 1.4b準拠、4:2:2 10-bit対応)

オーディオ入力端子 (デジタル): HDMIエンベデッドオーディオ、最大8チャンネル、24-bit、48 kHz、同期

オーディオ入力端子 (アナログ): 2 x RCA端子 (2チャンネル、18-bit A/D変換、24-bit出力、48 kHz同期)

ネットワーク管理・プロトコル: NMOS IS-04 (Discovery and Registration) / IS-05 (Device Connection Management) / SMPTE ST 2022-7 (シームレス保護切り替え)

ユーザーインターフェース: 1 x RJ-45 (10/100/1000 BASE-T) Web UI経由の設定用 / 1 x USB 2.0 Mini-B (AJA eMini-Setup用)

サイズ (幅 x 奥行き x 高さ): 128.8 mm x 128.4 mm x 43.2 mm

重量: 0.6 kg

電源: 5-20V DC安定化電源、最大13W (専用ACアダプター付属)

動作温度範囲: 0℃ 〜 40℃
