放送品質の長距離伝送を支える信頼の変換技術とは？

「AJA 3G-SDI/LC FIberトランシーバー FiDO-TR」は、プロフェッショナルな映像制作の現場において、ベースバンド映像信号を長距離かつ無劣化で伝送するために設計された光ファイバーコンバーターです。本製品は、高品質なSDI信号を光ファイバー信号へ変換し、同時に光ファイバーからSDIへの変換も行えるトランシーバー（送受信機）として機能します。情報収集段階にあるユーザーにとって、現場のカメラと遠隔地のスイッチャーを結ぶインフラ構築の要となる機材であり、従来の同軸ケーブルでは到達できなかった広大な会場や施設間での映像伝送における物理的な距離の壁を打ち破るための確実なソリューションを提供します。

なぜ同軸ケーブルではなく光ファイバーへの変換が必要とされるのか？

映像制作の現場では、HDや3G-SDIといった高帯域の映像信号を扱うのが一般的ですが、一般的なBNC同軸ケーブルを用いた伝送では、100メートル前後で信号の減衰による映像の乱れや途絶が発生するという課題があります。本機は、この電気信号を光信号に変換することで、減衰の影響を極限まで排除し、最長10キロメートルという圧倒的な長距離伝送を可能にします。この変換技術により、スタジアムの端から端まで、あるいは複数階にまたがる大型施設内での配線においても、リピーター（増幅器）を途中に挟むことなく、シンプルかつ確実なシステム設計が実現します。

双方向通信を一台で完結させるトランシーバー設計の優位性

本機の最大の特徴は、送信専用や受信専用の単方向コンバーターではなく、独立した2つの経路を持つ「トランシーバー」として設計されている点です。これにより、カメラからの映像信号をコントロールルームへ送る（TX）と同時に、コントロールルームからのリターン映像やプロンプター映像をカメラ側へ送り返す（RX）という双方向のやり取りが、この小さな筐体一台で完結します。送受信を別々の機材で構築する場合と比較して、機材点数が半減し、配線の複雑さや障害発生のポイントを劇的に減らすことができるため、現場での設営スピードとシステムの信頼性が大きく向上します。

現場の過酷な環境に耐えうる堅牢性とコンパクトさの融合

AJA製品が世界中の放送局やライブイベントで標準機材として採用され続けている理由は、その徹底した堅牢性にあります。本機も例外ではなく、航空機グレードのアルミニウム削り出しによる堅牢なブロック型筐体を採用しており、中継車内での振動や、屋外イベントにおける偶発的な衝撃から内部の精密な電子回路を保護します。また、手のひらに収まる極めてコンパクトなサイズ感は、カメラの三脚周りや狭いラック裏のスペースにも容易に設置可能であり、スペースが限られた過酷な現場環境において、システム構築の自由度を飛躍的に高めています。

プロフェッショナルな映像制作システムにおける本機の役割

現代の映像制作システムにおいて、信号変換器は単なる「繋ぎ役」ではなく、システム全体の安定性を左右する生命線です。本機は、入力されたSDI信号のクロックを再生成してジッター（信号の揺らぎ）を取り除くリクロック機能を内蔵しており、長距離を旅してきた信号であっても、放送規格に準拠したクリーンな状態で次段の機材へ受け渡します。画質や音質に一切の妥協が許されないプロフェッショナルの現場において、「繋げば確実に映る」という安心感を提供し続けることこそが、本機が長年にわたり業界標準の光ファイバーコンバーターとして確固たる地位を築いている最大の理由です。

• 大規模イベントのシステムエンジニア

  幕張メッセなどの広大な会場で、複数ホールをまたぐ映像システムを構築する技術者です。本番数日前の仕込みで長距離配線を確実に行う必要があり、本機を複数台レンタルすることで、同軸ケーブルでは届かない数百メートル先のサブステージの映像を、遅延やノイズなしにメイン卓へ集約する課題を解決します。

• スポーツ中継のテクニカルディレクター

  ゴルフやマラソンなど、屋外の広範囲に展開するスポーツ大会で中継車を統括する責任者です。季節ごとの大会に合わせて必要な機材をスポットでレンタルするシナリオに合致し、本機を導入することで、遠方のカメラマンからの映像受信とリターン映像の送信を1台で完結させ、現場の配線トラブルを未然に防ぎます。

• 放送局のスタジオ設備管理者

  テレビ局内で、別フロアにある副調整室とスタジオ間のインフラ更新や一時的な回線増強を担う管理者です。新しいシステムの導入前の事前評価としてレンタルを活用し、既存のSDIベースの機材と光ファイバー網をシームレスに接続し、エンベデッドオーディオを含めた放送品質での伝送安定性を検証します。

• ライブ配信専門の映像制作プロダクション

  音楽ライブや企業カンファレンスにおいて、高品質なマルチカメラ配信を手掛けるプロ集団です。単発の大型プロジェクトにおいて必要な分だけレンタルし、本機のコンパクトさとロック式電源を活用することで、狭いステージ袖やカメラ足元の限られたスペースでも、電源抜けによる放送事故のリスクを排除した安全な運用を実現します。

• 広大な屋外フェス会場でメインステージの映像を本部へ長距離伝送するための構成

  野外音楽フェスティバルにおいて、数百メートル離れたメインステージのカメラ映像を運営本部へ送るシーンです。本機にシングルモードLC光ファイバーを接続し、1080/60pの映像信号を無劣化で伝送することで、本部側でリアルタイムの状況把握やSNS向けの即時切り抜き動画の作成がスムーズに行えます。

• ゴルフ中継で複数ホールをまたぐカメラ映像を中継車に集約する際の配線

  広大なゴルフ場で、各ホールに配置されたカメラの映像を駐車場の中継車へ集めるシーンです。本機の双方向通信を活かし、カメラ映像の送信と同時に中継車からのタリー信号やリターン映像を1本の光ファイバーケーブルでやり取りし、テレビ放送用の高品質な番組制作を効率的なケーブル回しで実現します。

• 大規模な展示会で複数ブースの映像をメインスクリーンへ遅延なく投影するシステム

  東京ビッグサイトのような展示会場で、複数のサテライトブースで行われているデモ映像を、中央の巨大LEDスクリーンへ送るシーンです。本機を使用して3G-SDIの非圧縮信号を光伝送することで、映像の遅延（レイテンシー）を極限まで抑え、来場者に違和感を与えないダイナミックなクライアント向けプレゼンテーションを成功させます。

• 劇場内のカメラ映像を別室のモニタールームへノイズレスで送るための機材

  歴史ある劇場での舞台撮影において、客席後方の固定カメラの映像を、厚い壁を隔てた地下のディレクタールームへ送るシーンです。電気的なノイズを拾いやすい環境下でも、光ファイバー変換によって照明機材などの電磁干渉を完全にシャットアウトし、ノイズのないクリアなモニタリング環境を構築します。

• 工場見学のオンラインツアーで現場の映像を高画質なまま配信ベースへ届けるための環境構築

  稼働中の大型工場内を歩きながら撮影し、その映像を安全な別室の配信ベースからオンライン配信するシーンです。工場の端から端までの配線に本機と光ファイバーを用い、1080/59.94iの設定で安定した伝送を行うことで、途切れのない高品質な企業公式のPR配信映像を視聴者へ届けることができます。

• 競合を凌駕する最長10kmの無劣化伝送能力

  Blackmagic Design等の同価格帯コンバーターの多くがマルチモードファイバーで数百メートルの伝送を前提とする中、本機は波長1310nmのシングルモードLC光ファイバーに対応し、最長10kmという圧倒的な長距離伝送を実現しています。これにより、大規模なスタジアムや都市間の専用線など、通常の機材ではリピーターが必要な距離でも、1台でシンプルかつ無劣化の信号伝送が可能です。

• 完全独立した2系統の双方向トランシーバー設計

  SDIから光への送信（TX）と、光からSDIへの受信（RX）を1つの筐体で行いますが、内部回路は完全に独立しています。そのため、送信側に1080/60pの映像を入力しつつ、受信側では全く異なるフォーマットの720/59.94pを受け取るといった非同期の同時処理が可能です。他社の単一方向コンバーターを2台用意するのに比べ、ラックスペースと電源を半分に節約できます。

• 放送事故を防ぐロック式電源と高耐久な筐体

  現場でのトラブルの多くは電源ケーブルの意図せぬ抜け落ちです。本機はAJA独自のツイストロック式DC電源コネクタを採用しており、足を引っかけた程度では電源が落ちません。また、プラスチック筐体を採用する安価な競合製品とは異なり、重厚なアルミ削り出し筐体を採用しているため、踏みつけや落下に対する耐性が格段に高く設計されています。

• 短期イベントに最適なACアダプタ標準付属のレンタルセット

  光コンバーターはSFPモジュールや電源アダプタが別売りとなっているケースも多いですが、本レンタル品は動作確認済みの純正ACアダプタ（DWP-U-R1）がセットに含まれています。数日間のイベントや急な現場での追加手配の際にも、届いたその日から追加の電源アクセサリーを購入・用意することなく、すぐにプロフェッショナルな長距離伝送システムを構築できる点が大きなメリットです。

Q: 使用に資格や専門知識は必要ですか？
A: 特別な資格は不要ですが、SDI信号のフォーマットや光ファイバーケーブル（シングルモード/LCコネクタ）の取り扱いに関する基本的な映像・通信機器の知識が必要です。端子の清掃やケーブルの曲げ半径には注意してご使用ください。

Q: レンタルセットには何が含まれますか？
A: FiDO-TR本体に加え、専用のロック機構付きAC電源アダプタが標準で含まれています。SDIケーブルや光ファイバーケーブルは含まれておりませんので、現場の距離や構成に合わせて別途ご手配・レンタルをお願いいたします。

Q: 追加アクセサリなしで雨天・水中で使えますか？
A: 本機は防水・防塵仕様ではありません。屋外イベント等で使用する場合は、雨水や結露、砂埃を避けるために、必ず防水ボックスやテント内のラックに収めるなど、適切な保護環境を用意して運用してください。

Q: Blackmagic Designの光コンバーターと比較してどう違いますか？
A: Blackmagic DesignのMini Converter Optical Fiber等がコストパフォーマンスに優れる一方、本機は強固なアルミ削り出し筐体と抜け防止のロック式電源を備えており、物理的な堅牢性と放送局水準の信頼性を重視する現場で高く評価されています。

Q: どのような種類の光ファイバーケーブルを用意すればよいですか？
A: 波長1310nmに対応した「シングルモード」の光ファイバーケーブルで、端子形状が「LCコネクタ（2芯）」のものをご用意ください。マルチモードのケーブルでは正常に伝送できないため、事前の仕様確認が必須です。

Q: SDI信号にエンベデッドされたオーディオデータも伝送されますか？
A: はい、伝送されます。本機はSDI信号に重畳（エンベデッド）されたマルチチャンネルオーディオや、アンシラリーデータ（タイムコード等）をそのまま光ファイバー信号へ変換し、一切欠落させることなくパススルー伝送します。

Q: 利用途中でレンタル期間を延長することはできますか？
A: はい、可能です。次の予約が入っていない場合に限り、Webサイトのマイページから延長手続きを行っていただけます。現場のスケジュール変更や撤収の遅れが発生した際は、お早めに延長申請をお願いいたします。

Q: 4Kや12G-SDIの映像伝送に適していますか？
A: 本機は3G-SDIまでの対応となるため、最大解像度は1080/60p（フルHD）までとなります。4K/60p（12G-SDI）の伝送が必要な業務用途には、上位モデルである「FiDO-TR-12G」のレンタルをご検討ください。

• Blackmagic Design Mini Converter Optical Fiber 12G...
  12G-SDIに対応しており、低コストで4K映像の光伝送システムを構築したいユーザーに好まれます。
• AJA FiDO-T...
  送信専用の1チャンネルモデルであり、双方向通信が不要でシンプルな一方通行の伝送を求める現場に適しています。
• AJA FiDO-R...
  受信専用の1チャンネルモデルであり、遠隔地からの映像を受け取るだけのモニタリング環境を構築するユーザーに最適です。
• AJA FiDO-TR-12G
  12G-SDIまでの広帯域に対応しており、次世代のUHD（4K）制作を行うハイエンドなプロダクションに選ばれます。
• Blackmagic Design ATEM Camera Converter
  インカムやタリー機能が統合されており、ライブ中継でスイッチャーとカメラマンの連携を重視するユーザーに向いています。

放送エンジニア (40代 男性) 圧倒的な安定性と堅牢性 : 評価 ★★★★★ 4.8

放送局の機材更新のテストでレンタルしました。SDIのジッターを綺麗にリクロックして長距離伝送してくれるため、映像の乱れが一切なく、AJAらしいアルミブロック筐体の安心感は絶大です。ただし、LCコネクタ部分は精密なので、屋外現場でケーブルを抜き差しする際は防塵キャップの管理や端子の清掃に気を使う必要があります。

ライブ配信ディレクター (30代 男性) 広大な会場での配線問題を解決 : 評価 ★★★★☆ 4.2

幕張メッセでの大型イベントで、メイン卓から遠く離れたサブステージのカメラ映像を引くために使用しました。同軸ケーブルでは届かない距離でも、このトランシーバーとシングルモード光ファイバーを使えば一発で解決します。ロック式電源の安心感も素晴らしいですが、本体が非常にコンパクトなため、現場で紛失しないよう設置場所の工夫が必要です。

映像クリエイター (20代 女性) 双方向通信が1台でできて便利 : 評価 ★★★★☆ 4.0

YouTubeの音楽ライブ配信の現場で導入しました。カメラからの映像を送りつつ、スイッチャーからのリターン映像を返す作業がこの小さな1台で完結するため、機材周りの配線がとてもスッキリしました。ただ、3G-SDIまでの対応なので、将来的に4K配信へ移行する際は12G対応の上位モデルをレンタルし直す必要があると感じました。

必須アクセサリ

• LC-LC シングルモード光ファイバーケーブル 100m...
  本機の性能を発揮する長距離伝送に必須の専用ケーブルとして
• BNCケーブル 10m...
  カメラやスイッチャーなどのSDI機器と本機を接続するために必須

用途別のおすすめ

• Vマウントバッテリー プレート...
  屋外や電源の取れない環境で本機をバッテリー駆動させたい場合に追加
• ケーブルプロテクター
  イベント会場で敷設した光ファイバーケーブルを来場者の踏みつけから守るために

代替・類似製品

• AJA FiDO-TR-12G
  フルHDではなく4K/60pの映像を光伝送したい場合の上位モデル
• Blackmagic Design Mini Converter Optical Fiber 12G...
  より低コストで双方向の光変換を導入し、4Kにも対応させたい場合に

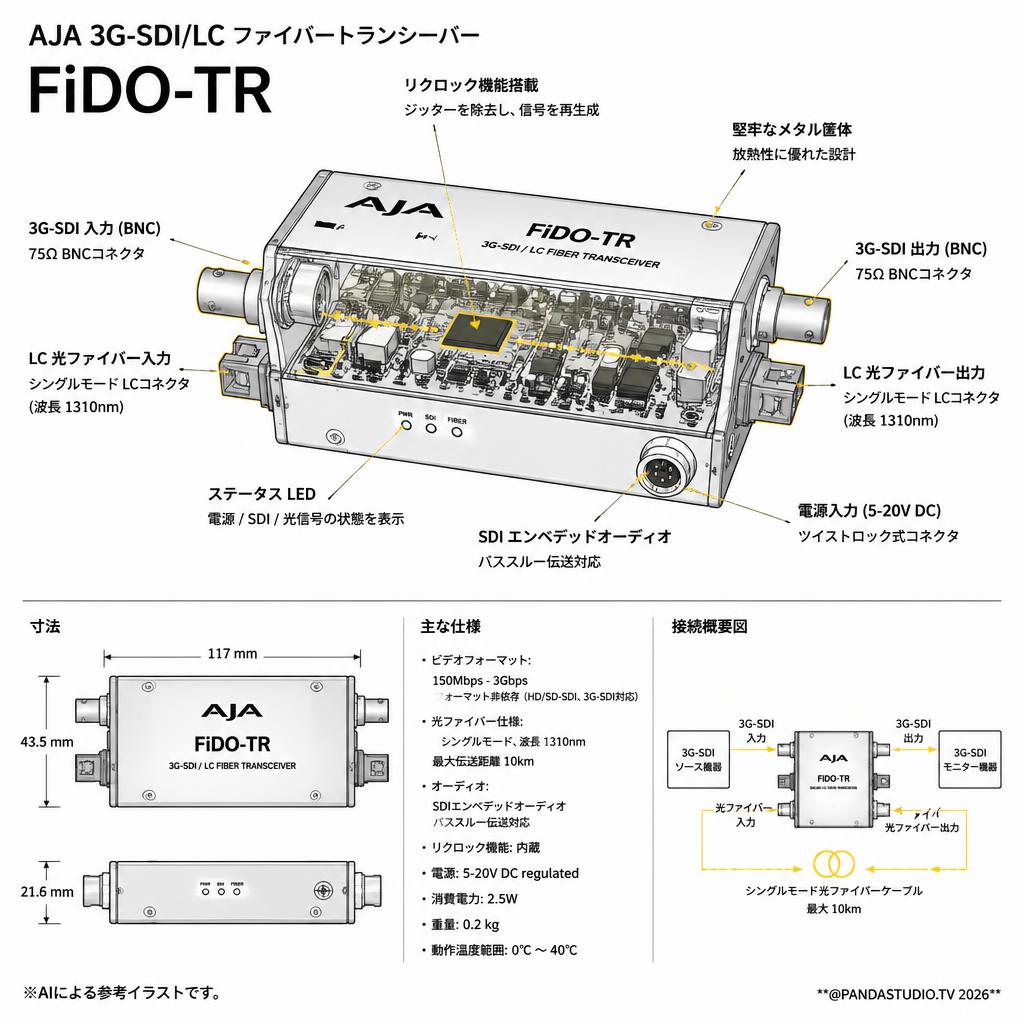

• ビデオフォーマット: 150Mbps - 3Gbps、フォーマット非依存（HD/SD-SDI、3G-SDI対応）
• ビデオ入力: 1 x 3G-SDI BNC端子、1 x シングルモード LC 光ファイバーコネクタ
• ビデオ出力: 1 x 3G-SDI BNC端子、1 x シングルモード LC 光ファイバーコネクタ
• 光ファイバー仕様: シングルモード、波長 1310nm、最大伝送距離 10km
• オーディオ対応: SDIエンベデッドオーディオ パススルー伝送対応
• リクロック機能: 内蔵（SDI信号のジッター除去）
• 電源: 5-20V DC regulated、消費電力 2.5W、ツイストロック式コネクタ
• 寸法 (幅 x 奥行 x 高さ): 117 x 43.5 x 21.6 mm
• 重量: 0.2 kg
• 動作温度範囲: 0℃ 〜 40℃
