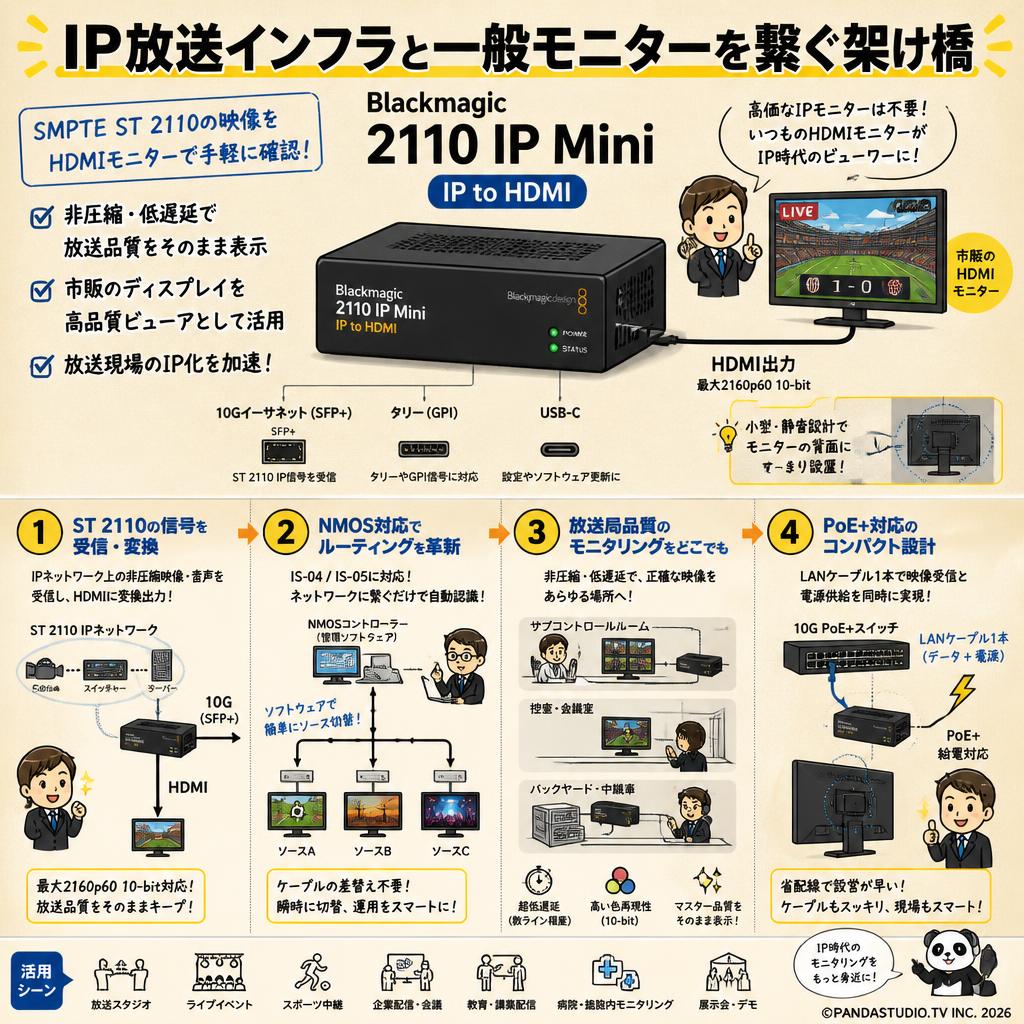

IP放送インフラと一般モニターを繋ぐ架け橋とは？

「Blackmagic 2110 IP Mini IP to HDMI」は、最新の放送規格であるSMPTE ST 2110 IPビデオネットワークの信号を、一般的なHDMIモニターやテレビで直接確認できるように変換する専用コンバーターです。映像・音声データをパケット化してネットワーク上でやり取りする現代の放送システムにおいて、高価な専用IPモニターを用意することなく、市販のディスプレイを高品質なビューアとして活用できるのが最大の特徴です。単なる変換器ではなく、放送品質の非圧縮映像を維持したままエンドポイントへ届ける重要な役割を担っています。

SDIベースからIPベースへの移行を加速する設計思想

従来の同軸ケーブルによるSDIルーティングから、ITインフラを活用した10Gイーサネットベースの映像伝送への移行は、現在の放送・配信業界における最大の課題です。本製品は、この過渡期において「IP化の恩恵を最小限の投資で享受する」という明確な設計思想のもとに開発されました。長距離伝送やルーティングの柔軟性というIPの強みを活かしつつ、最終的な出力先としては最も普及しているHDMIインターフェースを採用することで、既存のモニター資産を無駄にすることなく最新のシステムに組み込むことができます。

NMOSプロトコル対応がもたらすシステム構築の柔軟性

本製品の技術的な核となるのが、NMOS（Networked Media Open Specifications）への完全対応です。IS-04ディスカバリーおよびIS-05接続マネジメント規格をサポートしているため、ネットワークに接続するだけでシステム上の管理ソフトウェアに自動的に認識されます。これにより、ルーターの物理的なケーブルを差し替えることなく、ソフトウェア上の操作だけで瞬時に表示する映像ソースを切り替えることが可能となり、大規模なスタジオやイベント会場におけるルーティングの概念を根本から変革します。

放送局品質のモニタリングをあらゆる場所に配置する意義

最大2160p60の非圧縮10-bit映像をサポートする本機のアーキテクチャは、出力品質に一切の妥協を許しません。圧縮技術を用いないため、遅延は数ライン程度という極小レベルに抑えられ、色再現性も放送局のマスター品質をそのまま維持します。これにより、ディレクターや技術スタッフは、サブコントロールルームだけでなく、控室やバックヤードなどネットワークが繋がるあらゆる場所で、遅延や画質劣化のない正確な映像モニタリング環境を構築できるようになります。

複雑なインフラ構築を簡略化するコンパクトなフォームファクタ

洗練された小型筐体は、ディスプレイの背面に隠して設置することを前提に設計されています。さらにPoE+（Power over Ethernet）給電に対応しているため、10GネットワークスイッチからLANケーブルを1本接続するだけで、映像信号の受信と本体への電源供給を同時に完了できます。この徹底した省配線化のアプローチは、仮設現場での設営時間を大幅に短縮するだけでなく、常設スタジオにおけるラック裏の煩雑なケーブルマネジメントの問題もスマートに解決します。

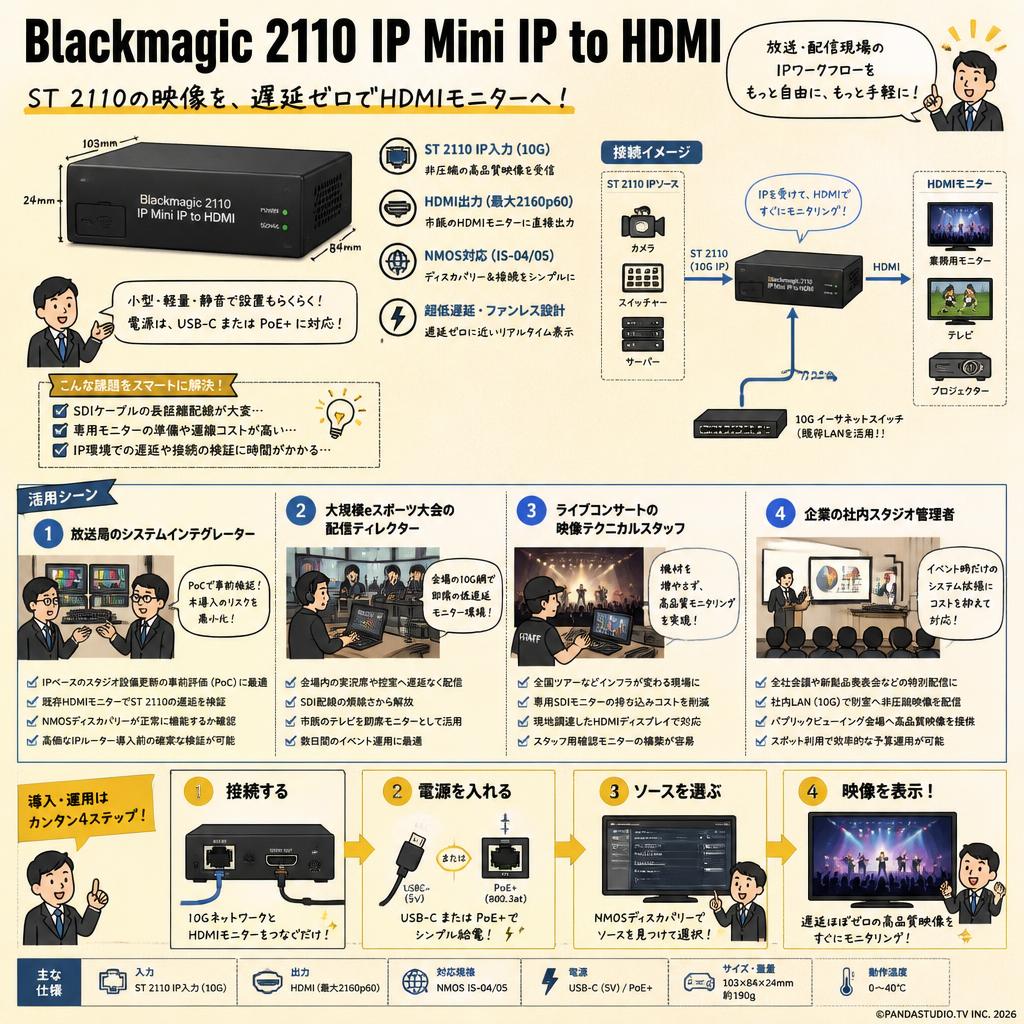

• 放送局のシステムインテグレーター

  IPベースのスタジオ設備更新において、機材選定の事前評価（PoC）として短期間レンタルを活用します。高価なIPルーターを本導入する前に、既存のHDMIモニター群でST 2110信号が遅延なく表示され、NMOSディスカバリーが正常に機能するかを検証する課題を解決します。

• 大規模eスポーツ大会の配信ディレクター

  会場内に点在する実況席や控室へ、遅延のない映像を配信する数日間のイベント用途に最適です。SDIケーブルの長距離配線の煩雑さから解放され、会場の既存10Gイーサネット網を利用して、市販のテレビを即席の低遅延モニターとして活用できるメリットがあります。

• ライブコンサートの映像テクニカルスタッフ

  全国ツアーなど、会場ごとにインフラが変わる現場でのスポット利用に適しています。スタッフ用確認モニターへ映像を送る際、専用のSDIモニターを多数持ち込む運搬コストを省き、現地調達したHDMIディスプレイで高品質なモニタリング環境を構築します。

• 企業の社内スタジオ管理者

  全社会議や新製品発表会など、四半期に一度の特別配信イベントで機材をレンタルする層です。大規模イベント時のみ社内LAN（10G）を活用して別室のパブリックビューイング会場へ非圧縮映像を送りたいという、一時的なシステム拡張のニーズにコストを抑えて対応します。

• 放送局のサブコントロールルームでのマルチビューア確認におすすめの一台

  副調整室（サブ）において、IPネットワーク上の多数のカメラソースを切り替えて確認するシーンです。NMOS IS-04/05を利用してソースを動的にルーティングし、壁掛けの大型4K HDMIテレビに2160p60の非圧縮映像を出力することで、細部のピントや色味を正確に判断できます。

• 大規模展示会のブース間で高品質な映像を共有するのに最適な機材

  広大な展示会場で、メインステージの映像を離れたサテライトブースへ伝送するシーンです。会場敷設の10Gイーサネットを利用し、本製品を各ブースのモニター裏に設置。長距離の同軸配線なしで、来場者向けに遅延のないクリアな4Kプロモーション映像を上映します。

• コンサート会場の楽屋裏で進行状況をリアルタイム把握するための変換器

  アリーナクラスのライブにおいて、出演者の控室やスタッフの待機エリアにステージ状況を配信するシーンです。PoE+対応スイッチからLANケーブル1本で給電と伝送を行い、電源確保が難しい仮設テント内でも、手軽に持ち込んだPCモニターをST 2110対応ビューアとして機能させます。

• 大学キャンパス内の複数教室へ特別講義を同時配信する際の受信端末

  著名なゲスト講師を招いた大教室での講義を、別棟の複数教室へ中継するシーンです。既存の10Gキャンパスネットワークを活用し、各教室のプロジェクターに本機を接続。1080p60の映像とST 2110-30準拠の音声を同期出力し、離れた教室の学生にも臨場感ある学習環境を提供します。

• 中継車からスタジアム内のVIPルームへクリーンな映像を提供するシステム

  スポーツ中継において、屋外の中継車システムから、スタジアム上層階のVIPラウンジにある大型テレビへ映像を届けるシーンです。長距離伝送の信号減衰を避け、光ファイバー経由のIPネットワークを活用。スポンサーに対して放送前の無劣化・非圧縮クリーンフィードを上映します。

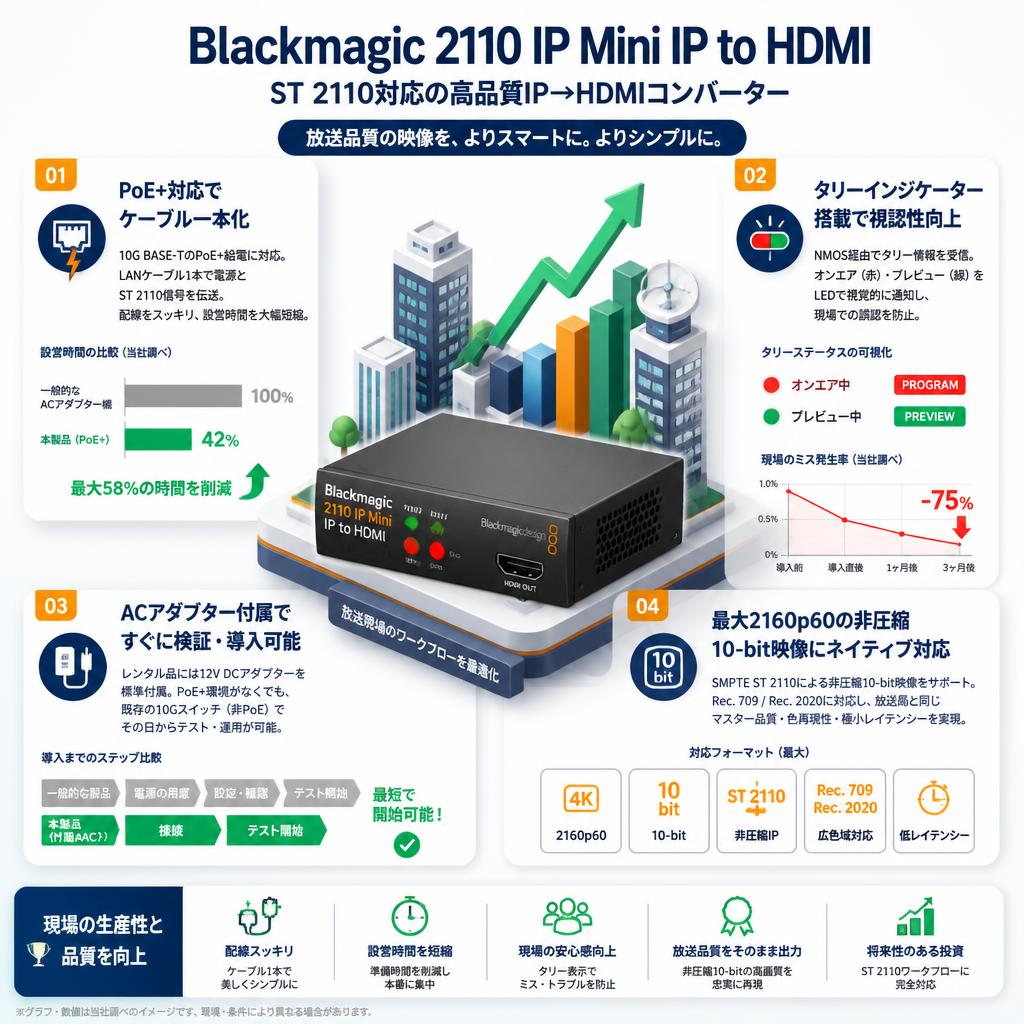

• PoE+対応による電源と映像伝送のケーブル一本化

  本製品は10G BASE-Tイーサネットポート経由でのPoE+（Power over Ethernet Plus）給電に対応しています。一部の競合機種では専用ACアダプターが必要なケースもありますが、本機は対応スイッチからLANケーブル1本で電源とST 2110信号の両方を受け取れるため、モニター背面の配線が劇的にスッキリし、設営時間が大幅に短縮されます。

• タリーインジケーター搭載による現場での視認性向上

  フロントパネルにタリーインジケーターを標準装備している点は、他のプロトコルコンバーターとの明確な差別化要因です。NMOS経由でタリー情報を受信し、現在そのモニターに映っているソースが「オンエア中」か「プレビュー中」かをLEDの赤・緑で視覚的に通知するため、スタジオ現場でのスタッフの誤認を防ぎます。

• レンタルですぐに検証できる専用ACアダプター付属セット

  PoE+環境が現場にない場合でも安心して短期間利用できるよう、レンタル品には12V DC電源アダプターが標準でバンドルされています。追加の電源オプションを購入・手配する手間がなく、届いたその日に既存の標準的な10Gスイッチ（非PoE）と組み合わせて、ST 2110のHDMI出力テストやイベント本番への導入が可能です。

• 最大2160p60の非圧縮10-bit映像へのネイティブ対応

  NDIやSRTといった圧縮IPプロトコルを使用するコンバーター（例：Kiloview N60等）とは異なり、SMPTE ST 2110規格による非圧縮の10-bit映像伝送をサポートしています。カラースペースはRec. 709およびRec. 2020に対応し、放送局のマスター品質と全く同じ色再現性と極小のレイテンシーで出力できる点が最大の強みです。

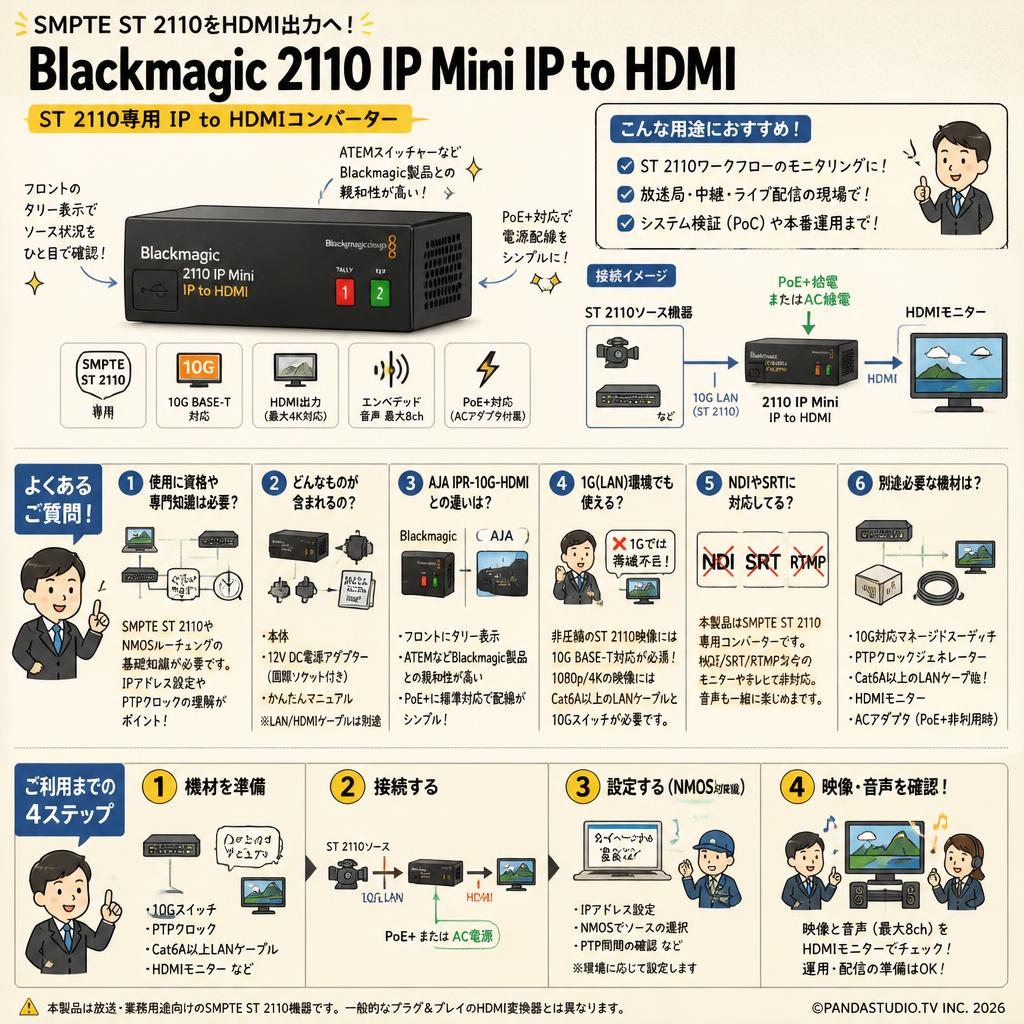

Q: Blackmagic 2110 IP Mini IP to HDMIの使用に資格や専門知識は必要ですか？
A: 放送局向けのSMPTE ST 2110規格やNMOSルーティングに関する基礎的なネットワーク知識（IPアドレス設定、PTPグランドマスタークロックの概念など）が必要です。一般的なプラグアンドプレイのHDMI変換器とは異なります。

Q: レンタルセットには何が含まれますか？
A: 本体、12V DC電源アダプター（国際ソケット付き）、および設定用の簡単なマニュアルが含まれます。10G対応のLANケーブルやHDMIケーブルは使用環境に合わせて別途ご用意いただくか、追加でレンタルをお願いします。

Q: AJA IPR-10G-HDMIと比較してどう違いますか？
A: どちらもST 2110をHDMIに変換しますが、Blackmagic製品はフロントパネルにタリーインジケーターを備え、同社のATEMスイッチャー等との親和性が高い点が特徴です。またPoE+給電への標準対応も配線を簡略化します。

Q: 一般的な1G（ギガビット）のLAN環境でも使用できますか？
A: 非圧縮のST 2110映像を伝送するため、1080pや4Kの映像を扱うには10G BASE-T対応のネットワークスイッチとCat6A以上のLANケーブルが必須です。1G環境では帯域不足により映像伝送ができません。

Q: NDIやSRTなどのIPプロトコルを受信して出力することは可能ですか？
A: 本製品はSMPTE ST 2110専用のコンバーターであり、NDI、SRT、RTMPなどの圧縮IPストリーミング規格には対応していません。これらの受信には別途専用のデコーダー機器が必要となります。

Q: 別途用意すべきネットワーク機器やアクセサリは何ですか？
A: 10G対応のマネージドスイッチ、PTP（Precision Time Protocol）クロックジェネレーター、Cat6A以上のLANケーブル、および出力先のHDMIモニターが必須です。PoE+給電を行わない場合は付属のACアダプタを使用します。

Q: 利用途中でレンタル期間を延長できますか？
A: はい、マイページから簡単にレンタル期間の延長手続きが可能です。事前のシステム検証（PoC）でトラブルシューティングが長引き、そのまま本番環境の構築まで継続して使用したい場合などに柔軟に対応いたします。

Q: 音声はHDMIから一緒に出力されますか？
A: はい、SMPTE ST 2110-30規格に準拠した非圧縮オーディオを受信し、HDMIのエンベデッドオーディオとしてモニターやテレビのスピーカーから出力することが可能です。最大8チャンネルの音声に対応しています。

• AJA IPR-10G-HDMI
  ST 2110対応の先駆的モデルで、より高度なオーディオルーティングを求める放送エンジニア向け
• Blackmagic 2110 IP Mini BiDirect 12G...
  HDMI出力だけでなくSDIの双方向変換も同時に行いたいスタジオ構築に最適
• Magewell Pro Convert NDI to HDMI...
  ST 2110ではなくNDI環境で手軽にIP映像をHDMI出力したい配信現場向け
• Kiloview N60...
  NDI High BandwidthとNDI|HXの両方に対応し、圧縮IP環境での汎用性を重視するユーザー向け
• AJA IPR-10G2-HDMI
  デュアル10GポートによるST 2022-7ヒットレス・スイッチング（冗長化）が必須の現場向け

放送技術エンジニア (40代 男性) / 既存のテレビが放送用モニター化する利便性 : 評価 ★★★★☆ 4.0

専門誌の機材テスト記事より。NMOS対応により、ネットワーク上の映像ソースをPCの管理画面からドラッグ＆ドロップで即座にHDMIディスプレイへルーティングできる点が非常に優秀です。遅延も体感できないレベルでした。ただし、初期のネットワーク設定（PTPクロックやIGMPスヌーピング）のハードルが高く、ITインフラの深い知識がないと映像が全く出ないというシビアな面もあります。

イベント配信ディレクター (30代 女性) / 配線が圧倒的に楽になるPoE+駆動 : 評価 ★★★★★ 4.5

動画共有サイトのレビューより。展示会ブースの裏に設置する際、LANケーブル1本で10GのST 2110信号と電源を両方取れるため、コンセントの空きを気にする必要がなく設営が爆速になりました。画質も非圧縮4Kで完璧です。ただ、長時間駆動させると金属製の筐体がかなり熱を持つため、密閉された狭い空間や他の発熱する機材と重ねて設置するのは避けた方が良いと感じました。

システムインテグレーター (50代 男性) / コストパフォーマンスは抜群だが環境を選ぶ : 評価 ★★★☆☆ 3.5

海外フォーラムの購入者レビューより。競合製品と比較して圧倒的に安価でありながら、タリー表示まで備えているのは素晴らしいコストパフォーマンスです。しかし、10GのST 2110ネットワーク環境自体を構築するスイッチングハブやPTPジェネレーターなどの周辺機材が依然として高価であり、小規模なスタジオが安易に手を出せるシステムではない点には注意が必要です。

必須アクセサリ

• Cat6A LANケーブル 10m
  10Gネットワークでの安定した非圧縮IP映像の伝送とPoE+給電に必須
• HDMIケーブル 4K対応 2m...
  本機からモニターやテレビへ高品質な映像を出力するための標準的な接続ケーブル

用途別のおすすめ

• NETGEAR 10G対応 PoE+ スイッチングハブ...
  ST 2110ネットワークの構築と本機へのLAN経由での電源供給を同時に行う場合に
• Blackmagic 2110 IP Converter 3x3G
  カメラ側のSDI信号をST 2110のIPネットワークに送り込む送信側のシステムとして併用

代替・類似製品

• Blackmagic Micro Converter SDI to HDMI 12G...
  IPネットワークではなく、従来のSDIケーブルを使ってHDMIモニターへ出力したい場合に

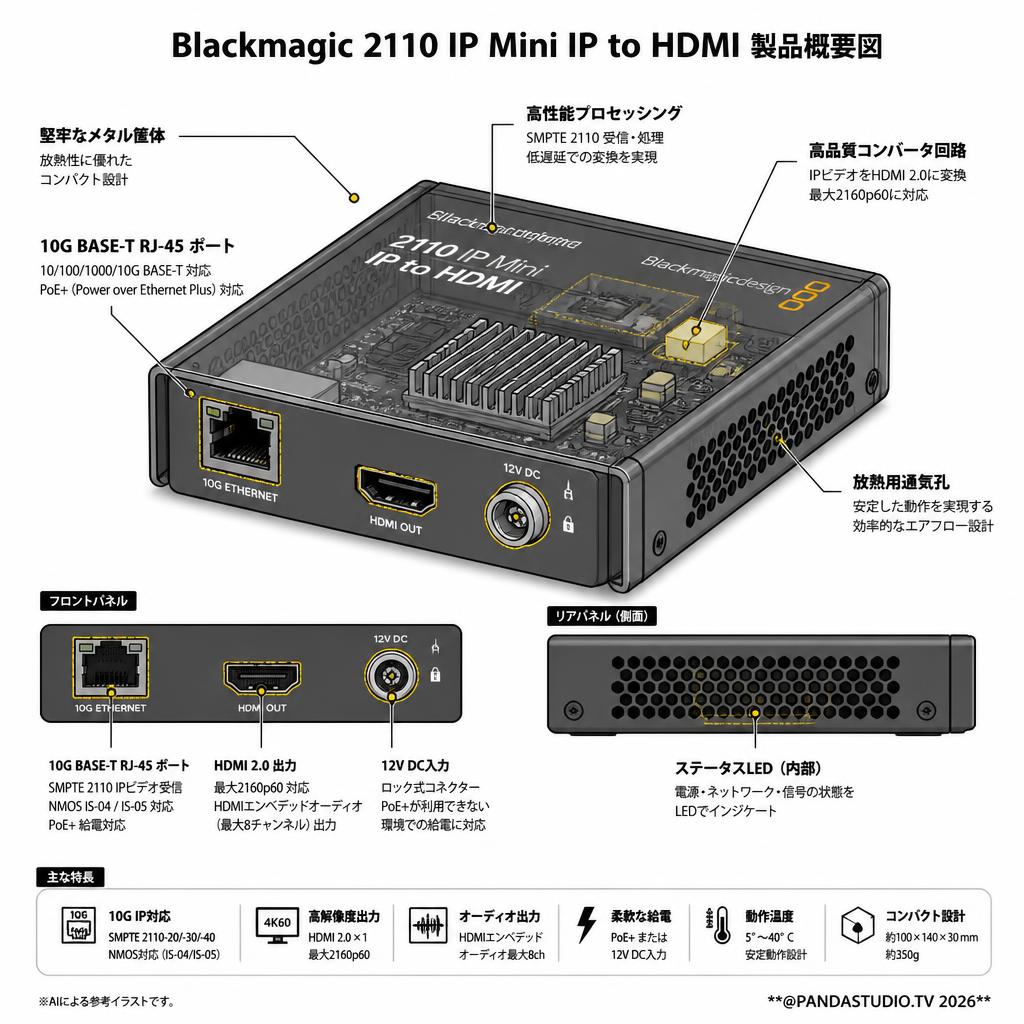

• 製品名: Blackmagic 2110 IP Mini IP to HDMI
• ビデオ出力: HDMI 2.0 x1（最大2160p60）
• ネットワークインターフェース: 10G BASE-T RJ-45 x1（10/100/1000/10G BASE-T対応、PoE+対応）
• 対応ビデオフォーマット（SD）: 525i59.94 NTSC、625i50 PAL
• 対応ビデオフォーマット（HD）: 720p50/59.94/60、1080i50/59.94/60、1080p23.98〜60
• 対応ビデオフォーマット（Ultra HD）: 2160p23.98〜60
• SMPTE規格: SMPTE 2110-20（ビデオ）、2110-21（トラフィックシェーピング）、2110-30（オーディオ）、2110-40（アンシラリデータ）
• NMOS対応: IS-04（ディスカバリー＆レジストレーション）、IS-05（接続マネジメント）
• オーディオ出力: HDMIエンベデッドオーディオ（最大8チャンネル）
• 電源: PoE+（Power over Ethernet Plus）または 12V DC入力（ロック式コネクター）
• 消費電力: 最大18W（要確認）
• 寸法: 幅 約100mm x 奥行き 約140mm x 高さ 約30mm（要確認）
• 重量: 約350g（要確認）
• 作動温度: 5°〜40° C
