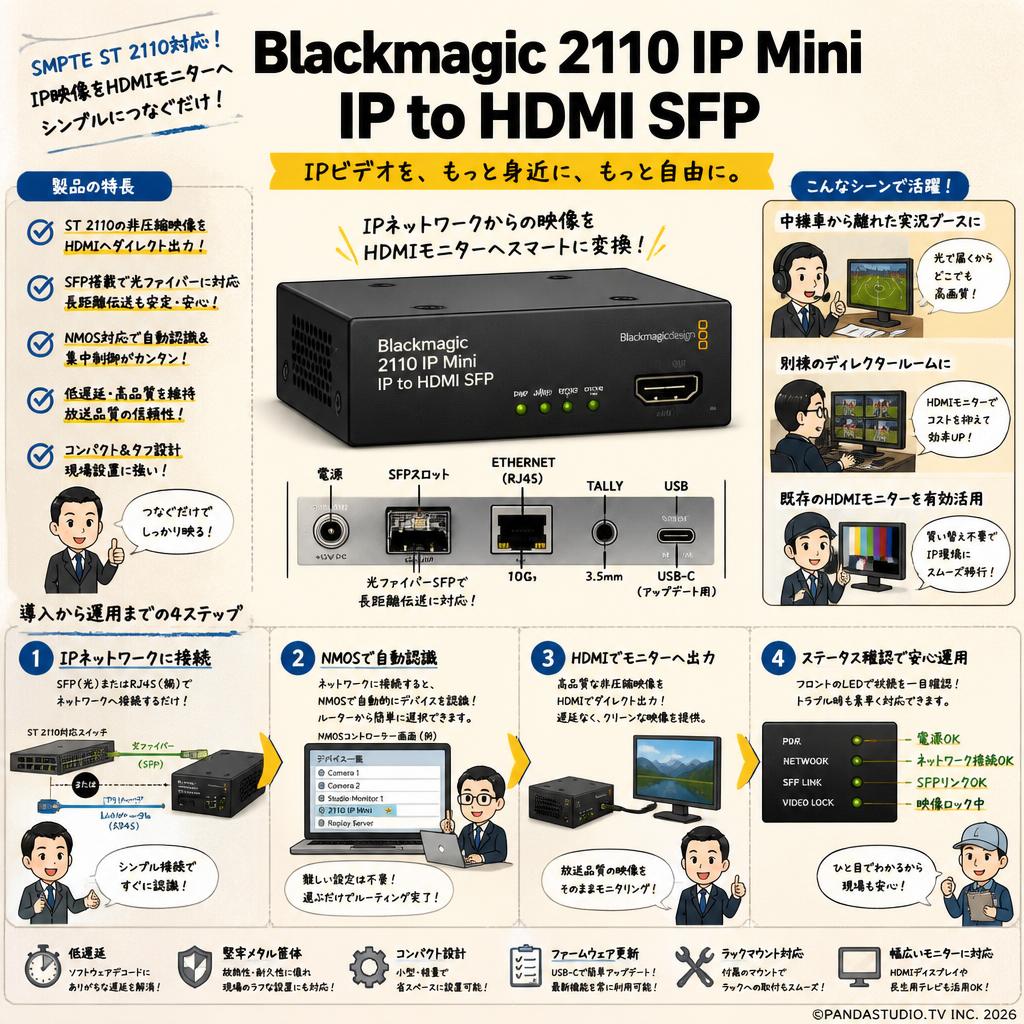

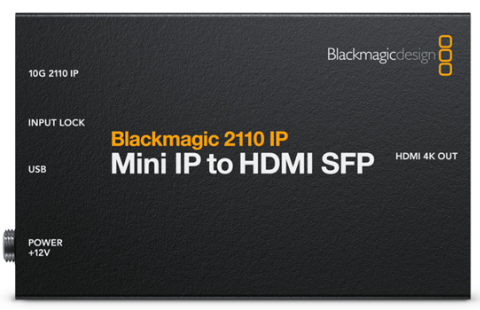

SMPTE ST 2110規格に対応した次世代モニタリングソリューションとは？

Blackmagic 2110 IP Mini IP to HDMI SFPは、放送局やライブプロダクションの現場で急速に普及しているSMPTE ST 2110 IPビデオシステムから、汎用的なHDMIディスプレイへの映像出力を可能にする専用コンバーターです。従来のSDIベースのルーティングからIPベースのインフラへと移行する過渡期において、既存のHDMIモニターや民生用テレビを無駄にすることなく、IPネットワーク上の高品質な非圧縮ビデオ信号を直接モニタリングできる環境を提供します。これにより、高価な専用IPモニターを各所に配置するコストを大幅に削減できます。

なぜ今、光ファイバー接続のエッジデバイスが求められているのか？

大規模なスタジオやスタジアムなどでの映像制作では、ケーブルの伝送距離の限界が常に課題となります。本製品はSFPソケットを搭載しており、10G BASE-LRなどの光ファイバーSFPモジュールを追加することで、銅線（RJ45）では届かない数キロメートル先の拠点からでもIPビデオ信号を安定して受信できます。この設計思想により、中継車から離れた実況ブースや、別棟のディレクタールームなど、物理的な距離に縛られない柔軟なモニタリング拠点の構築を実現しています。

複雑なIPネットワーク設定を意識させない設計思想

IPビデオシステムの導入において、ネットワークエンジニアレベルの専門知識が要求されることは、映像制作者にとって大きな障壁でした。しかし、このコンバーターは「つなぐだけで映る」という従来のSDI機器のような直感的な操作性を目指して開発されています。NMOS（Networked Media Open Specifications）プロトコルに完全準拠しているため、ネットワークに接続するだけでシステム側のルーターから自動的にデバイスとして認識され、映像のルーティングを集中管理ソフトウェアから簡単に行うことが可能です。

高品質な非圧縮映像を維持する技術的アイデンティティ

放送品質のモニタリングにおいて、映像の遅延や劣化は許容されません。本製品は映像信号を圧縮せずにIPネットワーク経由で伝送する規格を採用しており、ソースの画質を完全に維持したままHDMI端子へと出力します。これにより、カラーグレーディングの確認や、厳密なフォーカスチェックが求められるシビアな制作現場でも、信頼性の高いリファレンスモニターとして活用できます。専用のハードウェア処理により、ソフトウェアベースのデコーダーで発生しがちな遅延やフレームドロップの問題も根本から解消しています。

プロフェッショナルな映像制作環境へのシームレスな統合

単なる映像変換にとどまらず、プロフェッショナルのワークフローに寄り添う機能が組み込まれています。フロントパネルに搭載されたステータスLEDにより、ネットワークのリンク状態やビデオフォーマットのロック状況を一目で確認できるため、トラブルシューティングの時間を大幅に短縮します。また、コンパクトで堅牢な金属製シャーシは、ラックマウントだけでなく、モニターの背面にベルクロで固定するといった現場ならではのラフな設置にも耐えうる設計となっており、最新のIP技術を現場の最前線で実用的に運用するための架け橋となります。

• 中継車・OBバンのシステムエンジニア

  大規模スポーツ中継の現場で、一時的な拡張モニタリング拠点を構築するエンジニア。数日間のイベントのために高価なIP対応モニターを購入する予算がない場合、本製品をレンタルすることで、既存のHDMIモニターを光ファイバー経由でST 2110ネットワークに組み込み、長距離伝送の課題を即座に解決できます。

• 放送局の設備導入担当者

  局内のスタジオ設備をSDIからST 2110 IPへと段階的に移行させる計画を立てている責任者。本格的な機材調達の前の検証期間として本製品を数週間レンタルし、NMOSによるルーティング制御の互換性や、既存のテレビを使用した際の遅延・画質を実際の運用環境でテストする用途に最適です。

• eスポーツ大会の配信テクニカルディレクター

  広大なアリーナで開催される大会で、実況解説席や控え室に複数の返しモニターを設置するディレクター。単発の大型イベントにおいて、光ファイバーの長距離伝送を活かして本製品を複数台レンタル手配することで、会場内のどこにでも遅延のない高品質な映像確認環境を低コストで構築できます。

• ポストプロダクションのカラーリスト

  普段はSDI環境で作業しているが、IPベースの設備を持つクライアントとの協業プロジェクトに参画するカラーリスト。プロジェクト期間中のみ本製品とSFPモジュールをセットでレンタルし、自身の使い慣れたHDMI接続のマスターモニターをIPネットワークに直結させることで、使い勝手を変えずに作業に集中できます。

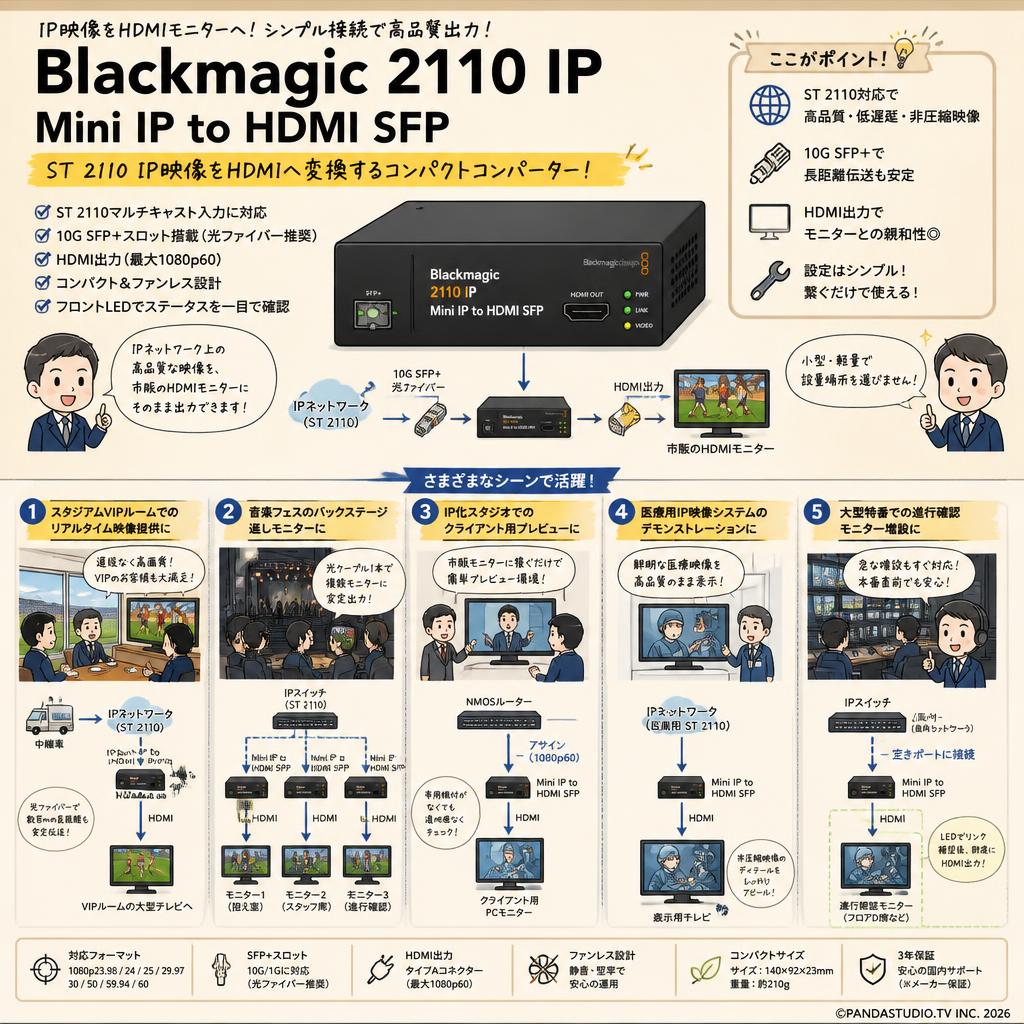

• スタジアムのVIPルームでリアルタイム映像を提供するのに最適な機材

  大規模スポーツイベントにおいて、中継車から数百メートル離れたVIPルームの大型HDMIテレビに試合映像を映し出すシーンです。10G光ファイバーSFPモジュールを組み合わせることで、長距離でも信号の減衰なく非圧縮の1080p映像を伝送し、スポンサーやVIPゲストに遅延のない高品質な観戦体験を提供できます。

• 音楽フェスのバックステージ用返しモニター構築におすすめの一台

  野外音楽フェスティバルで、ステージ裏のアーティスト控え室やスタッフの進行確認用に映像を分配するシーンです。ST 2110のマルチキャスト配信と本製品によるHDMI出力を組み合わせることで、同軸ケーブルの引き回しが困難な広い会場でも、光ケーブル1本で複数のモニターに安定した番組映像を出力できます。

• IP化されたスタジオでのクライアント用プレビュー環境構築に最適な構成

  最新のST 2110ベースの放送スタジオにおいて、収録に立ち会うクライアント向けに一時的なプレビュー席を設けるシーンです。1080p60のフォーマットをNMOSルーターから本製品へアサインし、市販のPC用モニターに接続するだけで、専用機材に不慣れなクライアントでも違和感なく映像の仕上がりをチェックできます。

• 医療用IP映像システムのデモンストレーションに役立つコンバーター

  医療学会の展示ブースにおいて、手術室のIP映像配信ソリューションを来場者にデモするシーンです。本製品を使用してネットワーク上の高精細な医療映像を市販のテレビに出力し、システムの柔軟性と非圧縮映像ならではの鮮明なディテールを効果的にアピールし、商談に繋げることができます。

• 複数スタジオを跨ぐ大型特番での進行確認モニター増設に便利な変換器

  選挙特番など、局内の複数スタジオを連携させる生放送において、各所のフロアディレクター用に進行確認モニターを緊急増設するシーンです。IPネットワークの空きポートに本製品を接続し、フロントパネルのLEDでリンク確立を確認後、即座にHDMI出力を行うことで、本番直前の急なレイアウト変更にも柔軟に対応できます。

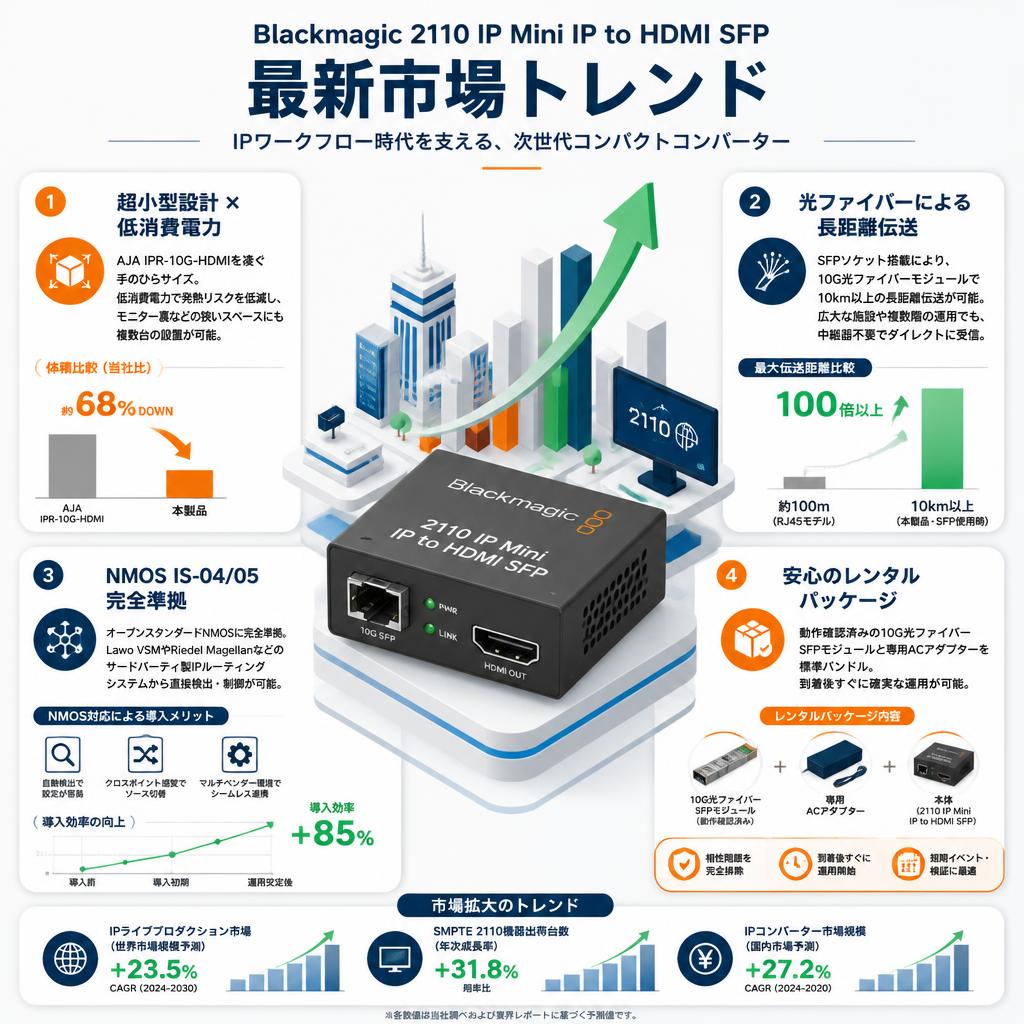

• AJA IPR-10G-HDMIを凌ぐコンパクトさと低消費電力

  IPビデオからHDMIへの変換において、競合のAJA IPR-10G-HDMIが比較的大きな筐体を持つのに対し、本製品は手のひらに収まる超小型設計を実現しています。専用のハードウェア設計により消費電力も低く抑えられており、モニターの背面に複数台を結束バンド等で固定しても発熱トラブルが起きにくく、限られたスペースでの運用において圧倒的なアドバンテージを誇ります。

• RJ45モデルにはない光ファイバーによる長距離伝送能力

  同シリーズのRJ45（銅線）モデルが最大伝送距離約100mに制限されるのに対し、本製品はSFPソケットを搭載しているため、10G BASE-LRなどの光ファイバーモジュールを使用することで10km以上の長距離伝送が可能です。広大なスタジアムや複数階にまたがる施設でのモニタリングにおいて、中継器を挟むことなくダイレクトに信号を受信できる点は、他の追随を許さない強みです。

• NMOS IS-04/05に完全準拠したシームレスなルーティング

  安価なIPコンバーターの中には独自の制御ソフトを必要とするものがありますが、本製品はオープンスタンダードなNMOS IS-04（ディスカバリー）およびIS-05（接続管理）に完全準拠しています。これにより、Lawo VSMやRiedel Magellanなどのサードパーティ製IPルーティングシステムから直接デバイスを検出し、クロスポイントを切り替えるように容易に映像ソースを変更できます。

• SFPモジュールと電源がセットになった安心のレンタルパッケージ

  SFP搭載機器はモジュールの相性問題が発生しがちですが、レンタルでは動作確認済みの10G光ファイバーSFPモジュールと専用ACアダプターが標準でバンドルされています。これにより「モジュールを別途購入したが規格が合わず映らない」といったリスクを完全に排除でき、数日間のイベントや短期間の検証目的であっても、到着後すぐに確実な運用を開始できるのがレンタルならではのメリットです。

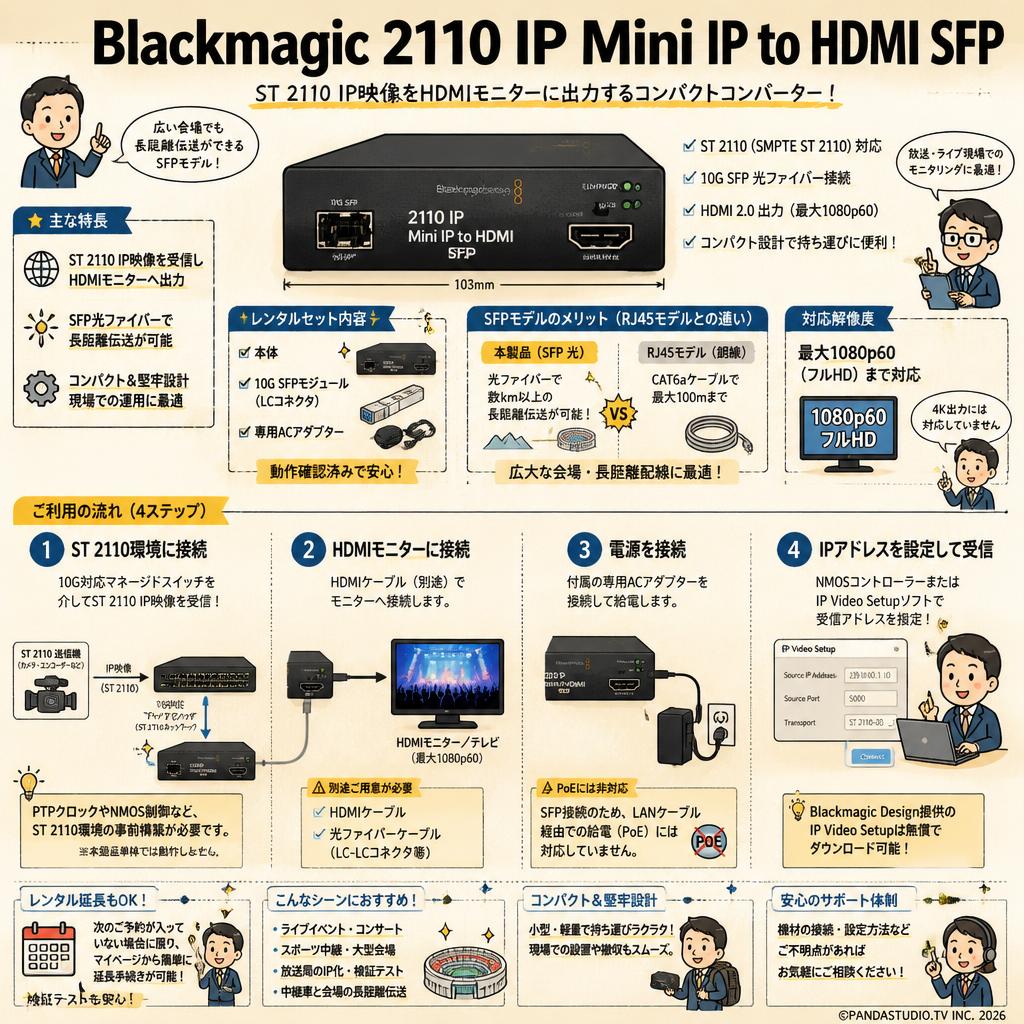

Q: SMPTE ST 2110 IPビデオシステムの構築には専門知識が必要ですか？
A: はい、ST 2110ネットワークの構築には、PTPグランドマスタークロックの設定や10G対応マネージドスイッチのルーティングなど、高度なIT・ネットワーク知識が必要です。本製品単体では動作せず、既存のST 2110インフラが存在する環境での使用が前提となります。

Q: レンタルセットには何が含まれますか？SFPモジュールは付属しますか？
A: はい、レンタルセットには機材本体に加え、動作確認済みの10G光ファイバーSFPモジュール（LCコネクタ）と専用ACアダプターが標準で付属しています。お客様ご自身で別途モジュールを購入・用意していただく必要はありません。

Q: 同シリーズのRJ45モデル（銅線）と比較してどう違いますか？
A: 最大の違いは伝送距離です。RJ45モデルはCAT6aケーブルで最大100mまでの接続ですが、本製品（SFPモデル）は光ファイバーケーブルを使用することで数キロメートル以上の長距離伝送が可能です。広大な会場での使用に適しています。

Q: 別途用意すべきケーブルやアクセサリは何ですか？
A: 本製品とモニタを接続するためのHDMIケーブル、およびネットワークスイッチと接続するための光ファイバーケーブル（LC-LCコネクタ等）はお客様の運用環境に合わせて別途ご用意いただくか、追加レンタルをお願いいたします。

Q: 4K（Ultra HD）解像度の映像出力には対応していますか？
A: いいえ、本製品「Mini」モデルの対応ビデオ解像度は最大1080p60（フルHD）までとなります。4K（Ultra HD）のIPモニタリングが必要な場合は、上位機種のIPコンバーターをご検討ください。

Q: 給電はどのように行いますか？PoEには対応していますか？
A: 給電は付属の専用ACアダプターから行います。本製品はSFP接続を採用しているため、LANケーブル経由で電力を供給するPoE（Power over Ethernet）には対応しておりませんのでご注意ください。

Q: 利用途中でレンタル期間を延長することはできますか？
A: はい、次のご予約が入っていない場合に限り、マイページからレンタル期間の延長手続きが可能です。設備導入前の検証テストなどで、予定より長く機材の挙動を確認したい場合でも柔軟に対応いたします。

Q: NMOS制御ソフトを持っていなくても映像を出力できますか？
A: 基本的にST 2110環境ではNMOS対応コントローラーからの制御が推奨されますが、Blackmagic Designが無償提供しているIP Video Setupソフトウェアを使用することで、PCから直接マルチキャストIPアドレスを指定して映像を受信することも可能です。

• AJA IPR-10G-HDMI
  Ultra HD（4K）解像度の出力に対応しており、より高精細なプレビュー環境を求めるユーザーに最適です。
• Matrox ConvertIP DSS...
  ST 2110だけでなくIPMX規格にも対応し、ITインフラ寄りのAV over IPシステムを構築するエンジニアに好まれます。
• Blackmagic 2110 IP Mini IP to HDMI...
  SFPではなくRJ45端子を搭載しており、100m以内の近距離で安価なCAT6aケーブルを使いたいユーザー向けです。
• AJA IPR-10G2-HDMI
  デュアル10GインターフェースによるST 2022-7の無瞬断冗長化に対応し、放送事故が許されない生放送現場で重宝されます。
• Kiloview N50...
  ST 2110に加えてNDIフォーマットの双方向変換にも対応しており、複数規格が混在する配信スタジオの運用に適しています。

放送局技術部 (40代 男性) 既存モニターの有効活用に最適 : 評価 ★★★★☆ 4.0

局内のIP化テストのために機材検証ブログを参考にレンタルしました。ST 2110の非圧縮映像を遅延なく市販のPCモニターに出力でき、高価なIP対応マスターモニターの数を減らせるのが最大のメリットです。NMOSルーターからの認識もスムーズでした。ただ、本体が非常にコンパクトな分、長時間の運用では金属筐体がかなり熱を持つため、ラック裏など風通しの悪い場所に密着させて設置するのには少し気を使います。

イベント配信ディレクター (30代 女性) 光ファイバーの長距離伝送が強力 : 評価 ★★★★★ 5.0

YouTubeの機材レビュー動画を見て、大型アリーナの控え室用モニター分配に導入しました。これまではSDIケーブルを何本も中継していましたが、このSFPモデルと光ケーブルの組み合わせなら数百メートル先でも信号の減衰を気にせず一発で繋がります。レンタル品にはSFPモジュールが付属していて助かりました。注意点として、PoE給電には非対応なので、各モニターの横に必ずAC電源の確保が必要です。

システムインテグレーター (50代 男性) 設定ソフトの使い勝手は良好 : 評価 ★★★☆☆ 3.5

海外の業務用機材フォーラムでの評価を見て、医療系システムのデモ用に手配しました。BlackmagicのIP Video Setupソフトを使ってPCから簡単にマルチキャストアドレスを叩き込めるので、大規模な制御サーバーがない小規模環境でも運用できる点は素晴らしいです。一方で、対応解像度が最大1080p60までなので、最新の手術カメラの4K映像をそのままドットバイドットでモニタリングできない点は導入前に確認しておくべき仕様です。

必須アクセサリ

• シングルモード光ファイバーケーブル LC-LC 50m...
  中継車から離れた拠点へ映像を伝送するための長距離接続に必須のケーブルです。
• HDMIケーブル 2m...
  本製品からモニターやテレビへ映像を出力するために必ず必要となる標準的なケーブルです。

用途別のおすすめ

• Blackmagic SmartView 4K...
  本製品から出力された映像をラックマウント環境で正確にプレビューするための放送用モニターです。
• Cisco 10Gマネージドスイッチ...
  ST 2110のマルチキャストトラフィックを適切に処理・ルーティングするIPネットワークの心臓部として。

代替・類似製品

• Blackmagic 2110 IP Mini IP to HDMI...
  光ファイバーではなく、一般的なLANケーブル（RJ45）で近距離接続したい場合の代替機です。
• Blackmagic 2110 IP Mini BiDirect 12G...
  HDMI出力だけでなく、SDIの入出力も同時に行いたいプロフェッショナル環境向けの上位コンバーターです。

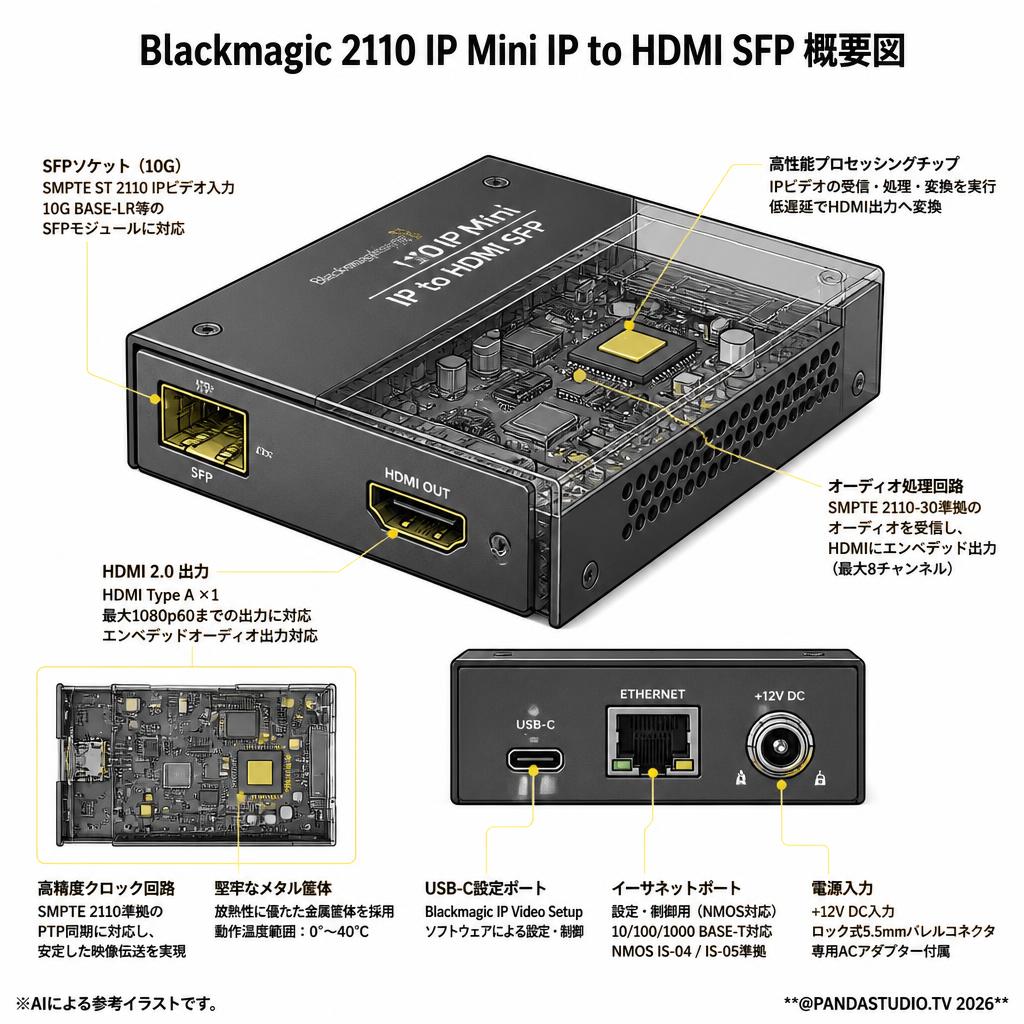

ビデオ入力インターフェース: 10G BASE-LR等のSFPモジュール用ソケット ×1（SMPTE ST 2110 IPビデオ対応）

ビデオ出力インターフェース: HDMI 2.0 type A ×1

対応ビデオフォーマット (SD): 525i59.94 NTSC、625i50 PAL

対応ビデオフォーマット (HD): 720p50/59.94/60、1080i50/59.94/60、1080p23.98/24/25/29.97/30/50/59.94/60

SMPTE規格準拠: SMPTE 2110-20（非圧縮ビデオ）、SMPTE 2110-21（トラフィックシェーピング）、SMPTE 2110-30（オーディオ）、SMPTE 2110-40（アンシラリデータ）

NMOS互換性: IS-04（ディスカバリー＆レジストレーション）、IS-05（コネクションマネジメント）

オーディオ出力: HDMIエンベデッドオーディオ（最大8チャンネル）

設定インターフェース: USB-C経由またはイーサネット経由（Blackmagic IP Video Setupソフトウェア使用）

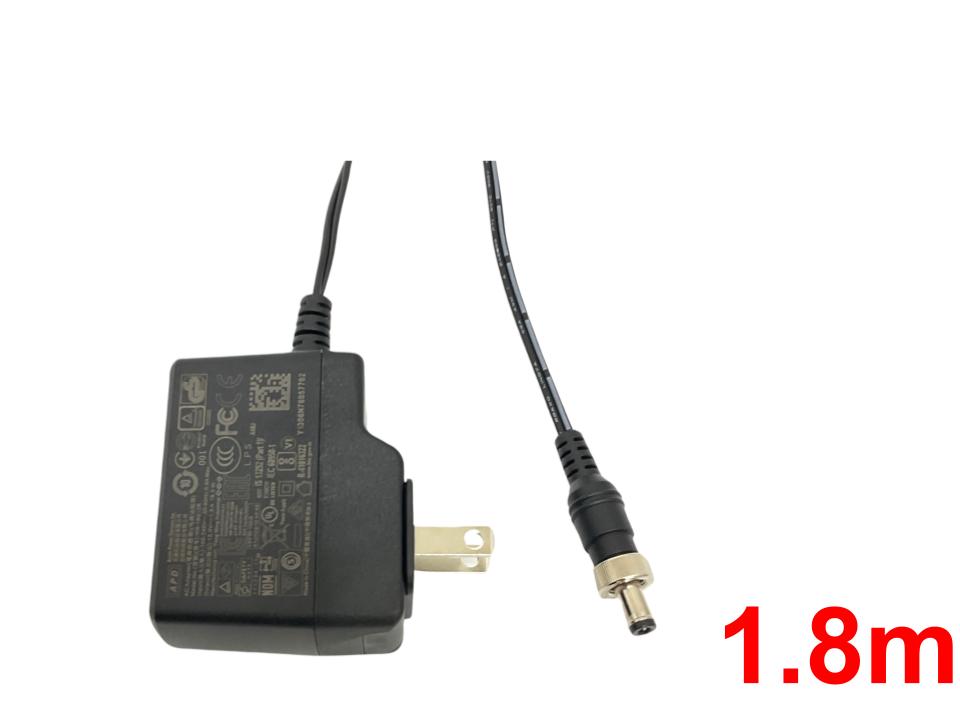

電源: +12V DC入力（ロック式5.5mmバレルコネクタ）、専用ACアダプター付属

消費電力: 要確認

PoE給電: 非対応

外形寸法: 要確認

重量: 要確認

動作温度範囲: 0°〜40°C
