大規模プロダクションの心臓部となるスイッチャーとは

「Blackmagic Design ATEM Constellation 8K」は、複雑化する現代のライブプロダクションにおいて、映像と音声の統合的なルーティングを担う中核機材です。複数のカメラや再生機から送られてくる多種多様な信号を遅延なく処理し、視聴者へ届けるための高度なスイッチング機能を提供します。情報収集の段階にあるプロフェッショナルにとって、本機は単なる映像切替機ではなく、現場のシステム設計そのものを簡略化し、機材構成の複雑さを解消するためのソリューションとして位置づけられます。

異種フォーマット混在環境におけるシステム構築の最適化

多様な入力ソースを扱う現場では、解像度やフレームレートの違いがシステム構築の障壁となります。本機はすべての入力系統に独立したフォーマット変換プロセッサを搭載するという設計思想を採用しており、外部のコンバーター群を介することなく、異なる信号を直接接続することが可能です。これにより、持ち込み機材が多いイベントや、急な構成変更が求められる現場においても、機材の相性問題や追加の配線トラブルを未然に防ぎ、エンジニアの負担を大幅に軽減します。

レイヤー合成と画面分割による高度な映像表現の実現

視聴者を惹きつける映像制作には、複数の映像を重ね合わせる複雑な画面構成が不可欠です。本機は複数のM/E（ミックス／エフェクト）列と多数のキーヤーを備えており、グリーンバック合成やピクチャー・イン・ピクチャーといった処理をハードウェアベースでリアルタイムに実行します。さらに、独立したDVE（デジタルビデオエフェクト）を複数搭載しているため、外部のグラフィックシステムに依存することなく、スイッチャー単体で放送局レベルの高度なレイアウトを完結できるのが大きな特徴です。

映像と音声のシームレスな統合によるオペレーションの効率化

映像だけでなく、音声の管理もライブ配信の品質を左右する重要な要素です。本製品は、プロフェッショナル向けのデジタルオーディオワークステーションと同等の処理能力を持つミキサーを内蔵しています。各映像入力に重畳された音声信号を内部で分離し、イコライザーやダイナミクス処理を施した上で再構築できるため、小規模な現場では外部の音声ミキサーを省略することも可能です。これにより、映像と音声のルーティングを一つのインターフェースで一元管理できる環境を提供します。

プロフェッショナル市場における進化の系譜と将来性

放送業界やハイエンドのイベント制作において、データ量の大容量化と高精細化は継続的な課題です。本機は、従来の4K対応モデルから処理能力を飛躍的に向上させ、次世代の超高精細フォーマットを見据えた設計がなされています。現在の主流であるフルHDや4K環境において圧倒的なリソースの余裕を持たせつつ、将来的な規格移行時にも中枢機材として継続して機能する柔軟性を備えています。長期的なシステム運用を視野に入れた、堅牢で拡張性の高いプラットフォームです。

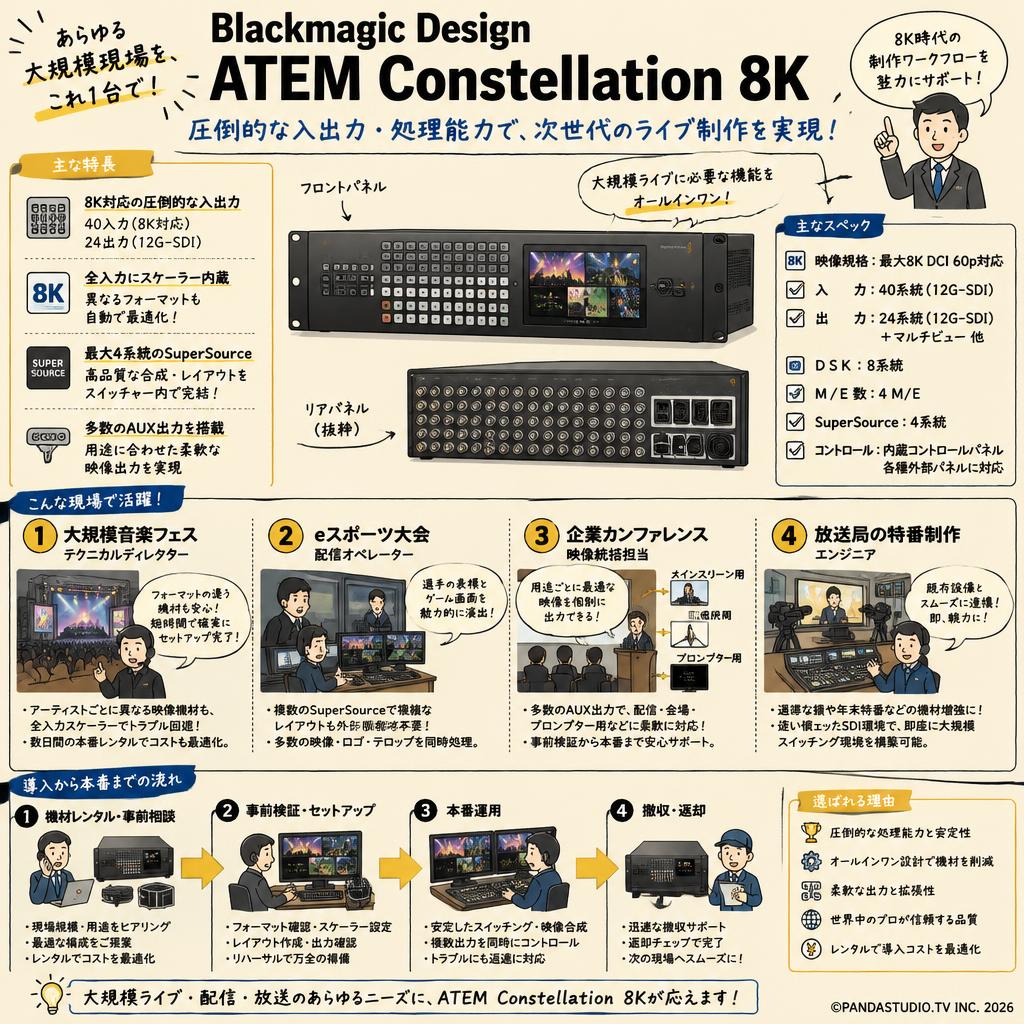

• 大規模音楽フェスのテクニカルディレクター

  国内外から多数のアーティストが参加し、持ち込み映像機材の仕様がバラバラな音楽フェスで、数日間の本番期間のみシステムをレンタルするユーザー。全入力にスケーラーが内蔵されているため、フォーマットの違いによるトラブルを回避し、短時間のセットアップで確実な映像切り替えを実現できる点が最大のメリットです。

• eスポーツ大会の配信オペレーター

  数十名のプレイヤーのゲーム画面、実況者のカメラ、スポンサーロゴなどを同時に処理する大型大会で、イベントごとの単発レンタルを利用するユーザー。複数系統のSuperSourceを活用することで、外部合成機材を追加することなく、プレイヤーの表情とゲーム画面を組み合わせた複雑なレイアウトを単体で構築できます。

• 企業カンファレンスの映像統括担当

  株主総会やグローバル新製品発表会において、メインスクリーン用、配信用、プロンプター用など、複数の異なる映像出力を同時に管理する必要があり、事前検証を含めてレンタルするユーザー。多数のAUX出力を備えているため、用途ごとに個別の映像を柔軟にルーティングでき、現場の複雑な出力要求に応えられます。

• 放送局の特番制作エンジニア

  選挙特番や年末の大型番組など、通常設備では入力数やM/E数が不足する特別なプロジェクトにおいて、一時的な機材増強としてレンタルを活用するユーザー。既存のSDIベースの放送設備と親和性が高く、使い慣れたコントロールパネルと組み合わせることで、即座に大規模なスイッチング環境を構築・運用できます。

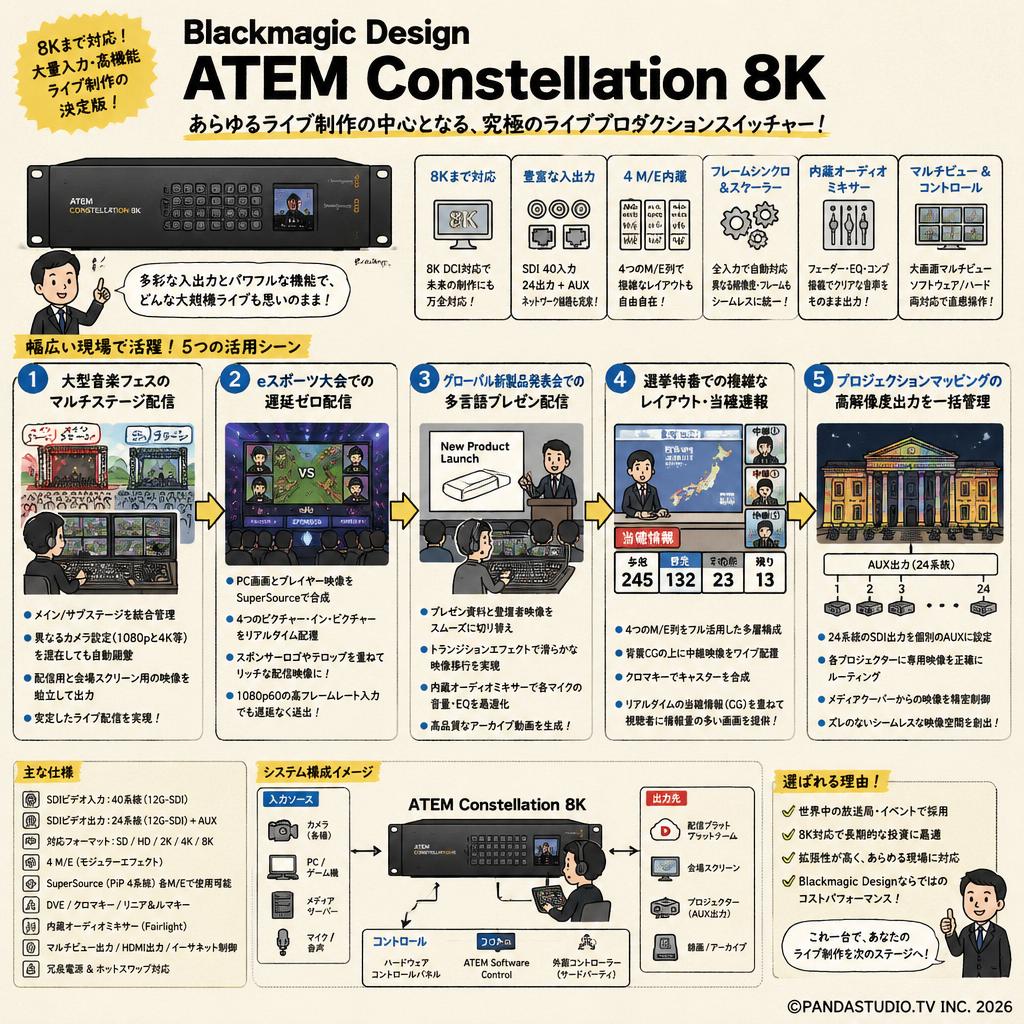

• 複数ステージが同時進行する音楽フェスでシームレスな映像切り替えを行うための機材

  屋外の大型フェスにおいて、メインステージとサブステージの映像を統合管理するシーン。全入力でフレームシンクロナイザーとスケーラーを有効にし、異なるカメラ設定（1080pと4Kなど）を混在させたまま、配信用のミックス映像と会場スクリーン用の映像を独立して出力し、安定したライブ配信を実現します。

• 多数のプレイヤー画面を統合するeスポーツ大会で遅延のない配信を実現するシステム

  アリーナで開催されるeスポーツ大会において、PC画面とプレイヤーの表情をリアルタイムに合成するシーン。1080p60のハイフレームレートで入力された映像に対し、SuperSourceを用いて4つのピクチャー・イン・ピクチャーを配置し、スポンサーロゴのテロップを重ねたリッチな配信映像をプラットフォームへ送出します。

• 企業のグローバル新製品発表会で多言語プレゼンと映像を合成するのに最適なスイッチャー

  国際会議場でのハイブリッドイベントにおいて、プレゼン資料と登壇者のカメラ映像を切り替えるシーン。トランジションエフェクトを使用して資料と映像を滑らかに移行させつつ、内蔵のオーディオミキサーで各マイクの音量とEQを調整し、クリアな音声と映像を組み合わせた高品質なアーカイブ動画を生成します。

• 選挙特番でリアルタイムの当確情報と複数中継先を複雑にレイアウトする環境

  放送局のスタジオにおいて、各地域からの中継映像とCGの当確情報を重ね合わせるシーン。4つのM/E列をフル活用し、背景CGの上に中継先のワイプ映像を配置、さらにクロマキーでキャスターを合成するという多層的なレイアウトを構築し、視聴者に情報量の多い画面を遅延なくリアルタイムで提供します。

• 大規模なプロジェクションマッピングイベントで複数系統の高解像度出力を一括管理する中枢機

  複数台のプロジェクターを使用して建造物に映像を投影するイベントにおいて、メディアサーバーからの映像をルーティングするシーン。24系統のSDI出力を個別のAUXとして設定し、各プロジェクターに対して専用の映像ソースを正確に割り当てることで、広大な投影面に対してズレのないシームレスな映像空間を創り出します。

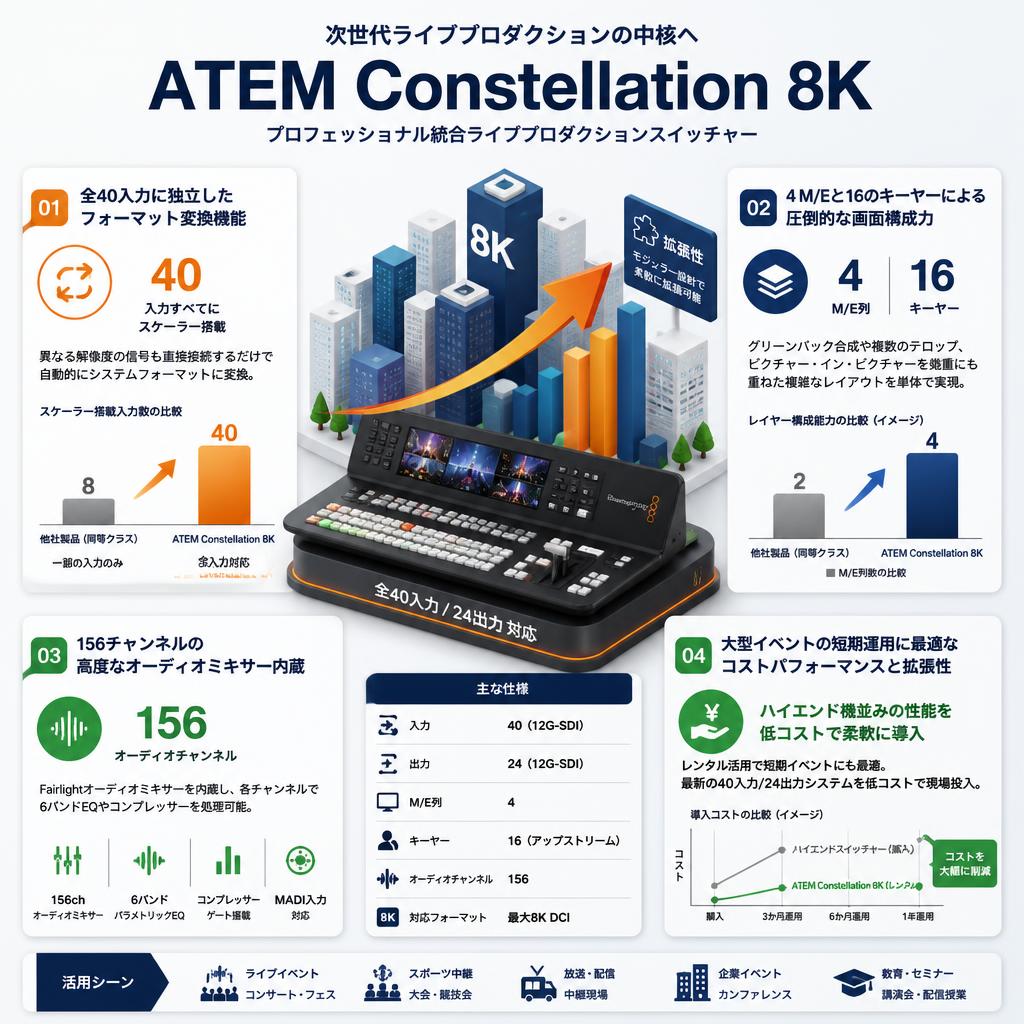

• 全40入力に独立したフォーマット変換機能（スケーラー）を搭載

  他社の同等クラスのスイッチャーでは一部の入力にのみスケーラーが搭載されていることが多い中、本機は全40入力にフォーマット変換を内蔵しています。Panasonic AV-HS6000などの従来機材では解像度が異なる信号を入れる際に外部コンバーターが必要でしたが、本機は直接接続するだけで自動的にシステムフォーマットに変換されます。

• 4 M/Eと16のキーヤーによる圧倒的な画面構成レイヤー数

  Sony XVS-G1などの競合製品と比較して、単体で4つのM/E列と16系統のアップストリームキーヤーを備えている点が特長です。これにより、グリーンバック合成、複数のテロップ、ピクチャー・イン・ピクチャーを幾重にも重ねた複雑なレイアウトを、外部のグラフィックジェネレーターに頼らずにスイッチャー内部だけで構築可能です。

• 156チャンネルの高度なオーディオミキサーを本体に内蔵

  映像処理だけでなく、Fairlightオーディオミキサーを内蔵している点も強力な差別化要因です。全SDI入力のエンベデッドオーディオに加え、MADI入力にも対応。各チャンネルで6バンドのパラメトリックEQやコンプレッサーを処理できるため、別途大型の音声卓を用意しなくても、放送品質の音声ミキシングが完結します。

• 大型イベントの短期運用に最適なコストパフォーマンスと拡張性

  数千万円規模の設備投資が必要なハイエンドスイッチャーと同等の機能を持ちながら、短期間のイベント向けにレンタルで導入しやすい点が最大の強みです。購入には踏み切れないスポット的な大型案件でも、レンタルを利用することで最新の40入力/24出力システムを低コストで現場に投入でき、機材調達のハードルを大幅に下げます。

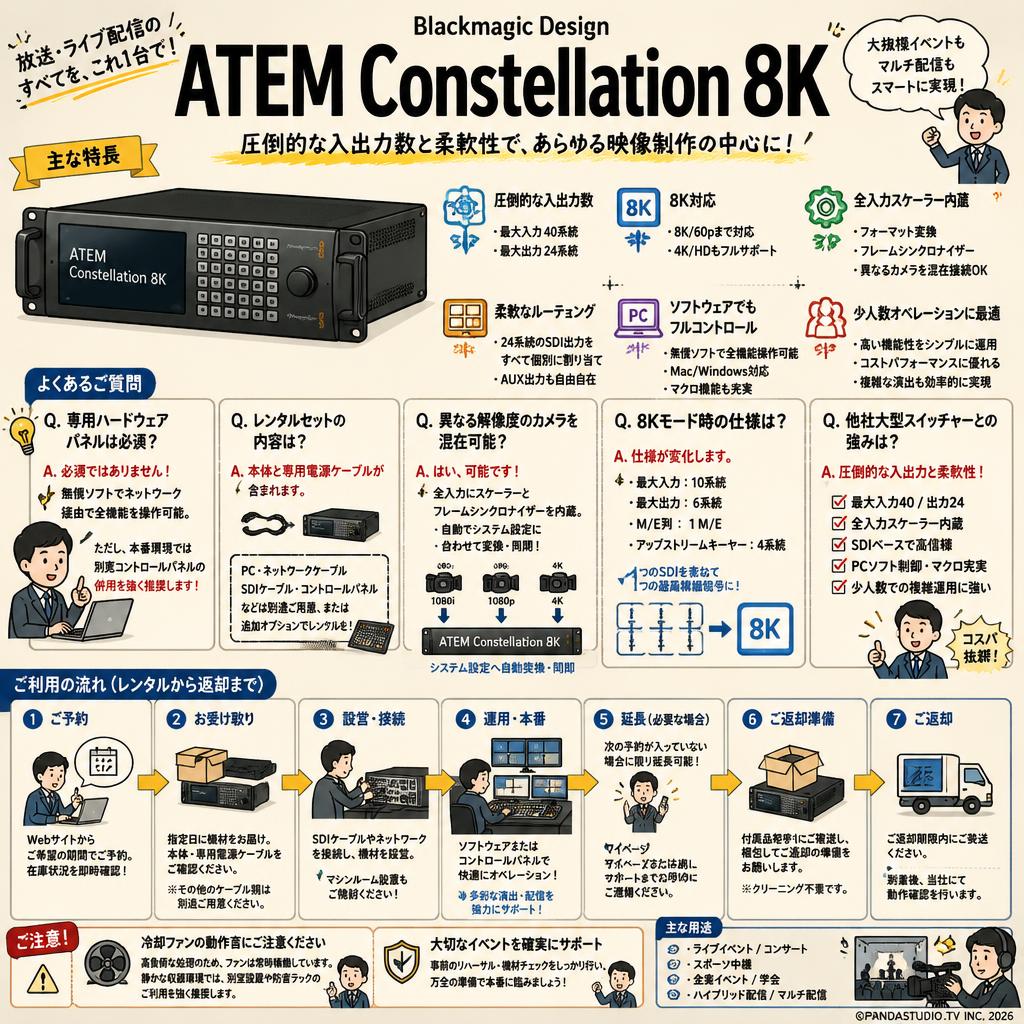

Q: 操作には専用のハードウェアパネルが必須ですか？
A: 必須ではありません。無償のソフトウェアコントロールパネル（Mac/Windows対応）を使用してネットワーク経由で全機能を操作可能です。ただし、本番環境で直感的かつ迅速なスイッチングが求められる場合は、別売りのコントロールパネルの併用を強く推奨します。

Q: レンタル機材のセット内容には電源ケーブルや制御用PCは含まれますか？
A: 標準のレンタルセットには本体と専用電源ケーブルが含まれます。操作用のPCやネットワークケーブル、映像入力用のSDIケーブル、ハードウェアコントロールパネルは別途ご用意いただくか、追加オプションとして合わせてレンタルをご利用ください。

Q: 異なる解像度やフレームレートのカメラを混在して入力できますか？
A: はい、可能です。全入力系統にフォーマット変換機能（スケーラー）とフレームシンクロナイザーが内蔵されているため、1080p、1080i、4Kなどの異なるフォーマットの映像を接続しても、自動的にシステム設定に合わせて変換・同期されます。

Q: 8Kモードでの運用時、入力数やM/E数はどのように変化しますか？
A: 8Kモードに切り替えた場合、4つのSDI端子を束ねて1つの超高精細信号として扱うため、最大入力数は10系統、出力数は6系統となります。また、M/E列は1 M/E、アップストリームキーヤーは4系統となり、内部リソースの仕様が変化します。

Q: Panasonicの大型スイッチャー等と比較した際の本機の強みは何ですか？
A: 同価格帯の従来型スイッチャーと比較して、圧倒的な入力数（40系統）と出力数（24系統）、そして全入力スケーラー内蔵という柔軟性が強みです。また、SDIベースでありながらPCソフトウェアからの制御やマクロ機能が充実しており、少人数での複雑なオペレーションに向いています。

Q: 出力ごとに個別の映像をルーティング（AUX出力）することは可能ですか？
A: はい、可能です。24系統のSDI出力はすべて個別にルーティングを割り当てることができます。プログラム出力だけでなく、クリーンフィード、特定のカメラ映像、マルチビューなどを、出力端子ごとに自由に設定して各所へ分配できます。

Q: 利用途中でレンタル期間を延長することは可能ですか？
A: はい、次の予約が入っていない場合に限り、レンタル期間の延長が可能です。イベントの設営やリハーサルが長引きそうな場合は、マイページから延長手続きを行っていただくか、サポートまでお早めにご相談ください。

Q: 冷却ファンの動作音は静かな環境での収録に影響しますか？
A: 本機は高負荷な処理を行うため、冷却ファンが常時稼働しており、動作音は比較的大きめです。クラシックコンサートや静かなスタジオなど、マイクが環境音を拾いやすい現場では、本体を別室（マシンルーム）や防音ラックに設置するなどの対策が必要です。

• Panasonic AV-HS6000...
  2M/Eの堅牢な放送用スイッチャー。ハードウェアの絶対的な安定性を最重視する従来型の放送局ユーザー向け
• Sony XVS-G1...
  SDIとIP（SMPTE ST 2110）のハイブリッド運用が可能。次世代のIP放送設備を構築したいエンジニア向け
• Roland V-160HD...
  HDMIとSDIが混在する中規模イベント向け。少人数での直感的なオペレーションを求める配信業者に適任
• NewTek TriCaster 2 Elite
  NDIを中心としたネットワークベースの制作環境向け。遠隔ゲストを多用するハイブリッド番組制作向け
• Blackmagic Design ATEM 4 M/E Broadcast Studio 4K...
  本機の前世代モデル。超高解像度が不要で4Kまでの多入出力をより低コストで構築したい既存ユーザー向け

配信技術ディレクター (40代 男性) / 圧倒的な入力数と変換機能 / 評価 ★★★★★ 5.0

YouTubeの機材レビューより。40入力すべてにスケーラーが内蔵されているため、持ち込まれるPCやカメラの解像度がバラバラでもシステム側で吸収できる点が非常に優秀です。一方で、本体の冷却ファンの音がかなり大きいため、静音性が求められるホール等では別室への設置（マシンルーム）が必須となる点には注意が必要です。

イベント映像統括 (30代 男性) / 複雑な画面構成を1台で完結 / 評価 ★★★★☆ 4.0

映像制作ブログの検証記事より。SuperSourceが2系統使えるため、eスポーツ配信でのPinPや複数人のワイプ出しが外部機材なしで構築できるのが最大のメリットです。ただ、機能が膨大なため、ソフトウェアコントロールパネル単体での操作は現実的ではなく、別売りの大型ハードウェアパネルの併用が実質的に求められます。

放送局エンジニア (50代 男性) / 次世代対応の将来性と現状の課題 / 評価 ★★★★☆ 4.0

海外フォーラムのユーザーレビューより。将来の制作を見据えて導入しました。最高解像度モードでも10入力・1 M/Eとして機能するのは素晴らしい技術的ブレイクスルーです。しかし、運用時は本体がかなりの熱を持つため、ラックマウント時の排熱スペースの確保と空調管理には通常以上の気を使う必要があります。

必須アクセサリ

• ATEM 2 M/E Advanced Panel...
  複雑なスイッチングやマクロを物理ボタンで直感的に操作するために必須
• BELDEN 12G-SDIケーブル 10m...
  広帯域信号を減衰なく安定して伝送するための高品質な同軸ケーブル

用途別のおすすめ

• HyperDeck Studio 4K Pro...
  スイッチングのアウトプットを高画質でマスター録画・再生出しする場合に追加
• SmartView 4K...
  マルチビュー出力をディレクターやクライアントが確認するための高精細モニター

代替・類似製品

• ATEM 2 M/E Constellation HD...
  超高解像度が不要で、フルHD環境での多入力（20入力）をコンパクトに構築したい現場向け

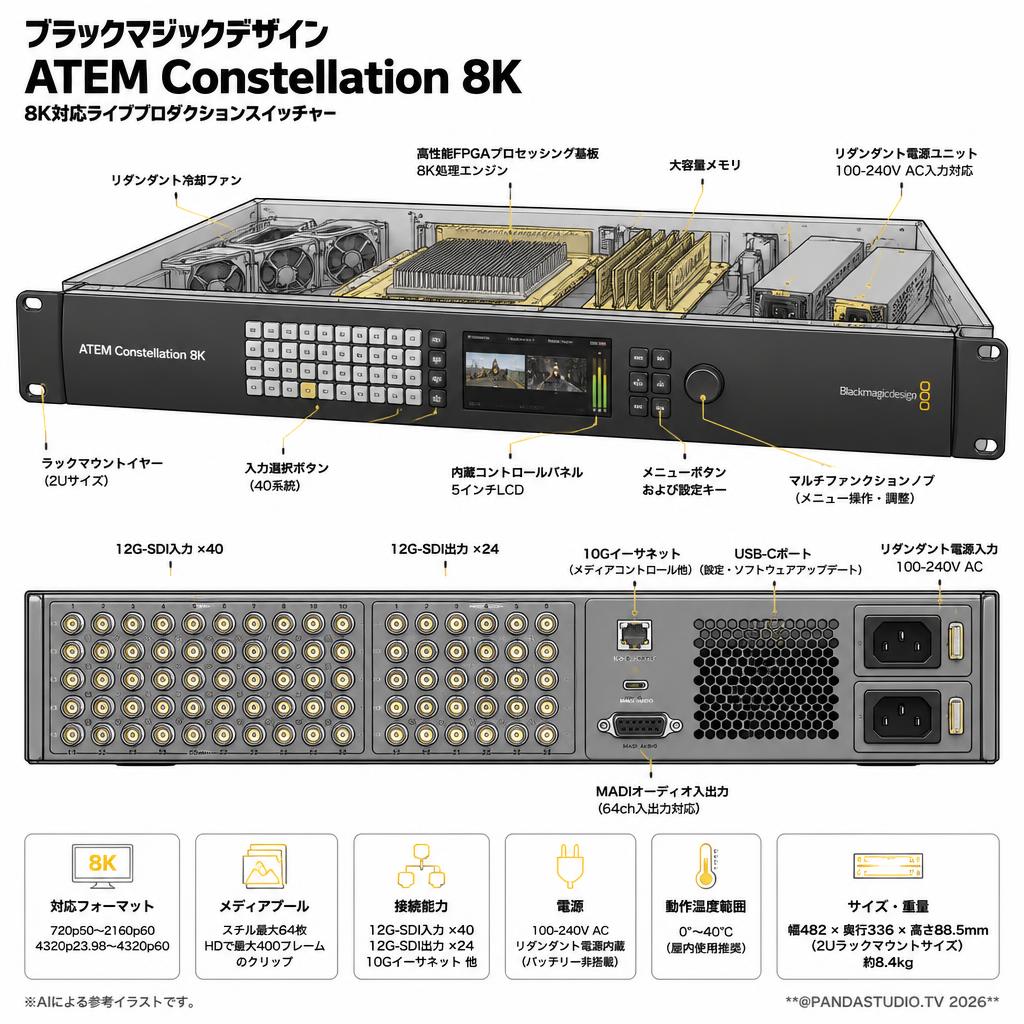

イメージセンサー / レンズ: 非搭載（スイッチャーのため）

ビデオ解像度とフレームレート: 720p50〜2160p60、4320p23.98〜4320p60

写真解像度: 非対応（メディアプールへのスチル画像読み込みは対応）

防水性能: 非対応（屋内使用推奨）

バッテリー（容量・駆動時間・充電時間）: 非搭載（100-240V AC電源駆動、リダンダント電源内蔵）

ストレージ: 本体内蔵メディアプール（最大64のスチル画像、HDで最大400フレームのクリップ）

接続インターフェース: 12G-SDI入力×40、12G-SDI出力×24、10Gイーサネット、USB-C、MADIオーディオ

寸法と重量: 2Uラックマウントサイズ（幅482mm x 奥行336mm x 高さ88.5mm）、約8.4kg

動作温度範囲: 0°〜40°C
