大規模な映像制作の要求に応える次世代スイッチャーとは

「Blackmagic Design ATEM 4 M/E Constellation 4K」は、複雑化する現代のライブプロダクションにおいて、複数のカメラ映像やグラフィックスをシームレスに統合し、放送品質の映像を構築するために設計されたハイエンドスイッチャーです。かつては放送局の大型スタジオに限定されていた高度なスイッチング技術を、可搬性の高いラックマウントサイズに凝縮しており、プロフェッショナルな現場での情報収集を行うユーザーにとって、システムの中核を担う機材として位置づけられます。長年にわたり放送業界で培われたBlackmagic Designの技術の集大成とも言える本機は、妥協のない映像品質を提供します。

どのような現場の課題を解決するために生まれたのか

昨今のライブ配信や大型イベントでは、入力ソースの増加と高解像度化が同時に進行しており、既存のシステムでは入力ポートの不足やフォーマット変換の煩雑さが大きな課題となっていました。本製品は、すべての入力ポートにフォーマット変換機能を備えることで、異なる解像度やフレームレートの映像ソースが混在する環境でも、外部コンバーターを介さずに直接接続できるという設計思想を持っています。これにより、現場での機材トラブルや同期エラーのリスクを根本から減らし、複雑な配線をシンプルにしてセットアップ時間を大幅に短縮します。

高度な映像合成を可能にするアーキテクチャの優位性

映像のレイヤー構造が複雑化する中、単なる画面の切り替え以上の演出が求められています。本機は、独立した複数のミックスエフェクト列と多数の高度なクロマキーヤーを内蔵しており、グリーンバック合成やピクチャー・イン・ピクチャーなどの複雑な視覚効果をリアルタイムで処理します。このパワフルなアーキテクチャにより、オペレーターは外部のCGシステムや追加のハードウェアに依存することなく、スイッチャー単体でリッチな画面構成を作り上げることが可能となり、アウトプットの質を劇的に向上させます。

音声と映像の統合管理がもたらす運用面のメリット

ライブプロダクションにおいて、映像だけでなく音声のルーティングや調整も非常に重要な要素です。本製品は、大規模なオーディオミキサー機能を内部に統合しており、映像ソースに付随する音声信号のEQ処理やダイナミクス制御を一台で完結させることができます。この映像と音声のシームレスな統合処理は、複数の機材をまたぐオペレーションの煩雑さを解消し、限られたスタッフ数でもミスなく高品質な番組制作を進行できる効率的なワークフローを提供します。

プロフェッショナル市場における本機の立ち位置

従来のHD環境からUHD環境への移行期において、多くのプロダクション企業がシステム更新のタイミングを模索しています。本機は、既存のHDインフラを活用しながら段階的に高解像度化を進められる柔軟性を備えており、将来的なフォーマット変更にも対応できる投資対効果の高さが特徴です。放送局レベルの絶対的な信頼性と、ライブイベントの現場で求められる機動力を高い次元で両立させた本製品は、現代の映像制作における新しいスタンダードとして機能し、クリエイターの表現の幅を広げます。

• イベント制作会社のテクニカルディレクター

  大規模な音楽フェスでのスイッチング用途で、機材選定の事前検証として短期間レンタルを利用。多数のカメラとPC入力が混在する現場において、全入力のフォーマット変換機能により、外部コンバーター不要でシステム構築できる点が課題を解決します。

• eスポーツ大会の配信オペレーター

  週末開催の大型eスポーツトーナメントの配信業務で、一時的な入力数拡張のためにレンタルを活用。プレイヤーの顔、ゲーム画面、実況席など膨大なソースを4つのマルチビューで一元管理し、複雑な画面構成を遅延なく構築できる点が最大のメリットです。

• 企業のインハウス映像制作担当者

  年に数回行われる全社総会や株主総会のハイブリッド配信のため、スポットで機材をレンタル。専門的な放送技術を持たないスタッフでも、ネットワーク経由のソフトウェアコントロールを活用し、複数拠点からの入力を安全かつ直感的に管理できる課題を解決します。

• 放送局の中継車エンジニア

  地方での大型スポーツ中継において、既存システムのバックアップまたは拡張機材として本機をレンタル。M/E列が複数あることで、メインライン、会場ビジョン、配信用の異なるプログラムアウトを一台で同時に制作できる点が現場の省スペース化に貢献します。

• 大規模音楽フェスで複数ステージの映像を統合管理するのに最適な一台

  野外フェスのコントロールテントにて、日中から夜間にかけて数十台のカメラ映像を集約するシーン。全入力でフレームシンクロナイザーを有効にし、ハードウェアパネルと組み合わせて直感的にスイッチングを行うことで、会場内の大型LEDビジョン向けに安定したライブ映像を供給します。

• 国際的なeスポーツ大会で複雑な画面構成をリアルタイム配信する環境

  アリーナ会場の特設配信ブースにて、プレイヤーのゲーム画面と実況カメラを合成するシーン。SuperSource機能を活用して最大4つのピクチャー・イン・ピクチャーを配置し、ダイナミックなトランジションを適用することで、視聴者を飽きさせないリッチなソーシャルメディア向け配信映像を制作します。

• 企業のグローバル新製品発表会で複数言語向けに同時配信を行う構成

  ホテルの大宴会場にて、プレゼンターとスライド資料を背景合成するシーン。16個のAdvanced Chroma Keyerを使用し、グリーンバックの影を細かく調整して高品質な合成を行いながら、複数のM/E列を駆使して英語用・日本語用の異なるテロップを載せたクライアント納品用映像を同時に出力します。

• 複数拠点を結ぶハイブリッド形式の株主総会で安全に進行を管理する運用

  企業の大会議室にて、役員席のカメラと遠隔地のZoom映像を切り替えるシーン。内蔵のFairlightオーディオミキサーで各拠点の音声レベルとEQを細かく調整し、ミックスマイナス設定を適用することで、エコーやハウリングのないクリアな音声を株主向けの限定配信に乗せることができます。

• プロスポーツ中継でスローモーションリプレイとグラフィックスを連携する現場

  スタジアムの仮設中継室にて、試合のハイライト映像にスコア表示を重ねるシーン。マクロ機能に特定のアニメーションワイプとメディアプレーヤーの再生を記録しておき、ワンボタンで呼び出すことで、放送局のクライアントが求めるテンポの速いプロ品質のスポーツ中継映像を迅速に納品します。

• 同価格帯を凌駕する40入力/24出力の圧倒的なインターフェース群

  直接の競合となるRoland V-160HD（16入力）やPanasonic AV-UHS500（基本5入力）と比較し、本機は12G-SDI入力を40系統、出力を24系統標準搭載しています。これにより、大規模なアリーナイベントでも追加の拡張ボードを購入することなく、すべてのカメラやPCソースを直接収容できる拡張性の高さが圧倒的な優位性となります。

• 全入力にフォーマット変換を内蔵し現場の機材トラブルを激減

  他社製スイッチャーでは外部のクロスコンバーターが必要になることが多い中、本機は40の全入力にフォーマット変換機能を内蔵しています。1080p、1080i、2160pなどの異なる解像度やフレームレートが混在しても自動でシステムフォーマットに統一されるため、現場での同期エラーを防ぎセットアップ時間を大幅に短縮します。

• 16個の高度なクロマキーヤーによる複雑な合成処理能力

  Sony XVSシリーズなどのハイエンド放送用機材に匹敵する、16個のATEM Advanced Chroma Keyerを搭載しています。各M/E列に4つずつ割り当てられており、複数のカメラに対して独立してグリーンバックのスピル抑制やエッジ補正を適用可能です。これにより、バーチャルスタジオの構築において比類ない表現力を発揮します。

• 電源ケーブルと初期設定済みIPで届いてすぐ使えるレンタル特化の利便性

  本レンタル品は、現場ですぐに運用を開始できるよう、堅牢なラックケースにマウントされた状態で標準の電源ケーブルとともに提供されます。高額な初期投資やラックマウントの組み立て作業が不要で、短期間のイベントや急な機材トラブル時の代替機として、追加アクセサリを購入することなく即座にプロフェッショナルな環境を構築可能です。

Q: 使用に資格や専門知識は必要ですか？
A: 特別な資格は不要ですが、IPネットワークの設定やSDIルーティングの基礎知識、ATEM Software Controlの操作経験があることが望ましいです。初心者の方は事前にマニュアル等で操作体系をご確認ください。

Q: レンタルセットには何が含まれますか？
A: スイッチャー本体、専用電源ケーブル、取扱説明書が含まれます。ハードウェアコントロールパネルやSDIケーブル、ネットワークスイッチなどは現場の規模に合わせて別途レンタルが必要です。

Q: 別途用意すべきメモリカード・バッテリー・アクセサリは？
A: 本機はAC電源駆動のためバッテリーは不要です。操作用のPCまたはMac、接続用のLANケーブル、映像入力用の12G-SDI対応ケーブル、直感的な操作が必要な場合はATEM Advanced Panelをご用意ください。

Q: Roland V-160HDと比較してどう違いますか？
A: V-160HDがHDMI/SDI混在で直感的な操作に優れるのに対し、本機は12G-SDIに特化し、入力数（40系統）とM/E列（4系統）で圧倒的に上回るため、より大規模で複雑な放送品質の現場に適しています。

Q: 利用途中でレンタル期間を延長できますか？
A: はい、次の予約が入っていない場合に限り、マイページから延長手続きが可能です。大型連休やイベントシーズンは予約が埋まりやすいため、余裕を持った期間でのレンタルをおすすめします。

Q: 1080iのカメラと2160pのPC映像を同時に接続できますか？
A: 可能です。全40入力に独立したフォーマット変換機能が内蔵されているため、解像度やフレームレートが異なるソースを接続しても、自動的にスイッチャーのシステムフォーマットに変換されて出力されます。

Q: オーディオミキサー機能は外部機器なしで実用レベルですか？
A: はい、内蔵のFairlightオーディオミキサーは156チャンネル対応で、各入力に6バンドのパラメトリックEQ、コンプレッサー、リミッターを備えており、外部ミキサーなしでも高度な音声処理が可能です。

Q: 大規模なeスポーツ大会の配信用途に適していますか？
A: 非常に適しています。4つのM/E列と多数のキーヤー、SuperSource機能を備えているため、ゲーム画面、プレイヤーカメラ、スポンサーロゴなどを組み合わせた複雑な画面レイアウトを遅延なく構築できます。

• Panasonic AV-UHS500...
  12G-SDI対応で拡張ボードによるカスタマイズ性が高く、物理パネル一体型を好むライブ現場の技術者に選ばれます
• Roland V-160HD...
  HDMIとSDIのハイブリッド入力に対応し、少人数での直感的なハイブリッド配信オペレーションに最適です
• Blackmagic Design ATEM 2 M/E Constellation HD...
  4Kが不要な現場向けで、HD環境でのコストパフォーマンスを重視する中規模イベント制作会社に適しています
• FOR-A HVS-490...
  独自のMELite機能によりAUX出力をM/Eのように扱え、限られたリソースで多画面制作を行う現場で重宝されます
• Sony XVS-G1...
  高い信頼性とCPU/GPU/FPGAのハイブリッド処理が特徴で、放送局品質の安定性を求める中継車運用に好まれます

ライブ配信エンジニア (30代 男性) / 圧倒的な入力数と安定性。ただし排熱には注意 / 評価 ★★★★☆ 4.5

海外の映像フォーラムのレビューによると、40入力すべてにフォーマット変換が備わっていることで現場の配線トラブルが激減したと高く評価されています。一方で、フル稼働時の本体の発熱が大きく、ラックマウント時の冷却ファンの動作音が大きいため、静音性が求められるクラシックコンサートの舞台袖などでは設置場所に工夫が必要との指摘もありました。

イベント制作ディレクター (40代 男性) / SuperSourceの表現力は抜群。操作の習熟は必須 / 評価 ★★★★☆ 4.0

国内の機材レビューブログでは、4つのM/E列とSuperSource機能を使った複雑な画面構成が、外部のCGソフトなしで完結する点が絶賛されています。ただ、多機能ゆえにソフトウェアコントロールパネルの階層が深く、マクロの組み方やオーディオのルーティングなど、本番前に十分な学習とリハーサル時間を確保しなければ機能を活かしきれないという意見も目立ちました。

放送局技術スタッフ (50代 男性) / 12G-SDI環境の構築に最適。重量感あり / 評価 ★★★★★ 5.0

YouTubeの機材解説動画において、4K 60pの映像を遅延なく24系統の出力に自由にルーティングできる点が、中継車のシステム更新に最適だと紹介されています。注意点として、本体重量が約8.4kgあり、奥行きも大きいため、一人での運搬や仮設ラックへの組み込みには負担がかかることが挙げられており、常設または複数人での設営が推奨されています。

必須アクセサリ

• ATEM 2 M/E Advanced Panel...
  複雑なスイッチングを物理ボタンで確実に行うために必須のハードウェアコントロールパネル
• 12G-SDIケーブル 20m...
  4Kカメラや映像機器との長距離かつ安定した接続に欠かせない大容量伝送対応ケーブル

用途別のおすすめ

• Blackmagic Web Presenter 4K...
  スイッチャーのプログラム出力をYouTubeなどに高画質で直接ライブ配信する場合に追加
• HyperDeck Studio 4K Pro...
  イベントのマスター映像を高品質なProResフォーマットで録画・再生するための外部デッキ

代替・類似製品

• ATEM 1 M/E Constellation HD...
  入力数が10系統で十分な小規模イベントや、HD環境のみの現場に適した同シリーズの下位モデル
• ATEM Television Studio 4K8
  物理パネルが一体化しており、省スペースで4K配信を行いたい現場向けの代替機

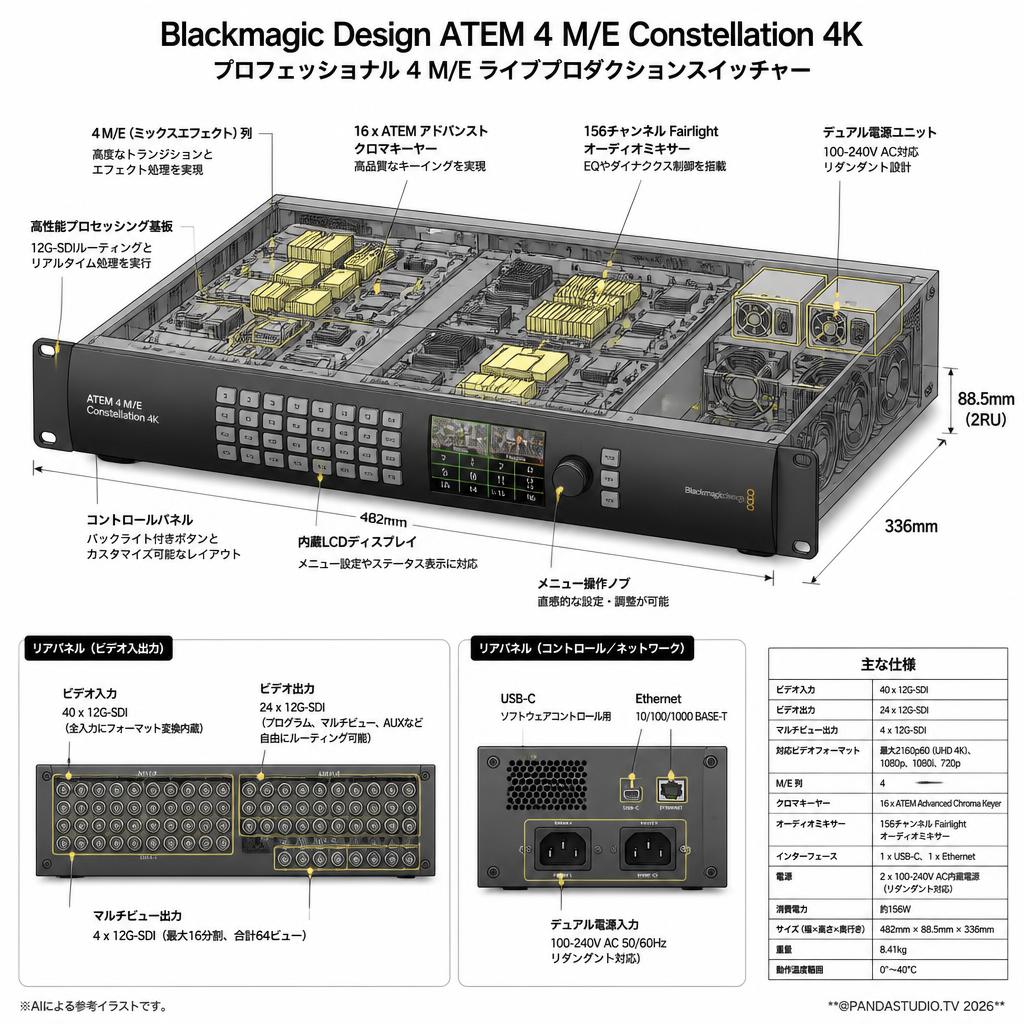

ビデオ入力: 40 x 12G-SDI（10-bit、全入力にフォーマット変換内蔵）
ビデオ出力: 24 x 12G-SDI（プログラム、マルチビュー、AUXなど自由にルーティング可能）
対応ビデオフォーマット: 最大2160p60（UHD 4K）、1080p、1080i、720p
マルチビュー出力: 4 x 12G-SDI（最大16分割、合計64ビュー）
ミックスエフェクト（M/E）列: 4
クロマキーヤー: 16 x ATEM Advanced Chroma Keyer
オーディオミキサー: 156チャンネル Fairlightオーディオミキサー（EQ、ダイナミクス制御搭載）
インターフェース: 1 x USB-C（ソフトウェアコントロール用）、1 x Ethernet（10/100/1000 BASE-T）
電源: 2 x 100-240V AC内蔵電源（リダンダント対応）
消費電力: 約156W
サイズ: 482mm (幅) x 88.5mm (高さ・2RU) x 336mm (奥行き)
重量: 8.41kg
動作温度範囲: 0°〜40°C
