4K映像制作の基盤を支える次世代の伝送ソリューション

「BNCケーブル30m 【12G-SDI対応】」は、プロフェッショナルな映像制作現場において、非圧縮の4K/60p映像を安定して長距離伝送するために設計された高性能な同軸ケーブルです。フルHD時代の標準であったHD-SDIや3G-SDIの技術をベースにしながらも、その4倍のデータ量を持つ12G-SDI規格（SMPTE ST 2082-1）の広帯域信号をエラーなく伝送できる極めて高い電気的特性を備えています。単なる「線」ではなく、現代の高度な映像システムを根底から支え、カメラが捉えた膨大なピクセルデータを1ビットの欠落もなくスイッチャーや収録機へと送り届ける、映像インフラの要となるプロダクトです。

1本のケーブルがもたらす現場のワークフロー変革

本製品の最大の存在意義は、従来の4K伝送における複雑な配線問題を根本から解決する点にあります。過去のシステムでは、4K映像を送るために3G-SDIケーブルを4本束ねる「クワッドリンク」方式が主流でしたが、これは配線の重量増加や誤接続のリスクを伴いました。本製品は12G-SDI規格に対応しているため、たった1本のケーブル（シングルリンク）で同等の映像データを伝送可能です。この設計思想により、機材裏のケーブルの密集が解消され、設営・撤収のスピードが飛躍的に向上するとともに、トラブルシューティングにかかる時間も大幅に削減されます。

長距離伝送における信号減衰の克服と高い信頼性

30mという長さは、大規模なイベント会場や中継現場において、カメラ位置からオペレーション卓までの距離をカバーするための戦略的な長さです。高周波信号である12GHz帯域は距離が延びるほど信号が減衰しやすく、安価なケーブルではブロックノイズや映像のブラックアウトを引き起こします。本製品は、中心導体の素材や絶縁体の構造を厳密にコントロールすることでインピーダンスを75Ωに正確に保ち、30mの長尺であってもリターンロス（反射減衰量）を規格内に抑え込んでいます。これにより、映像が途切れることが許されないライブ配信や放送の現場でも、揺るぎない信頼性を提供します。

映像規格の進化に追従する下位互換性と汎用性

最新の4K規格に特化した製品でありながら、既存の映像規格との完全な下位互換性を保持している点も、プロフェッショナル機材としての重要なアイデンティティです。現在運用しているHD-SDI（1.5G）や3G-SDIのカメラ、モニター、スイッチャーに接続しても全く問題なく機能します。これにより、現場の機材がフルHDと4Kの混成環境であっても、ケーブルの種類を分けることなく本製品に統一して配線することが可能です。将来的なシステムの4K化を見据えつつ、現在の運用にも柔軟に対応できる高い汎用性を誇ります。

過酷なプロの現場に耐えうる物理的な堅牢性

映像信号の電気的な純度を保つだけでなく、頻繁な敷設と撤収が繰り返される現場の要求に応える物理的な耐久性も兼ね備えています。長距離の4K伝送手段としては光ファイバーケーブルも存在しますが、光ファイバーは折り曲げや衝撃に弱く、端子部分のシビアな清掃が求められます。対して本製品のような銅線ベースの同軸ケーブルは、現場でのラフな扱いや台車による踏みつけに対する耐性が高く、BNC端子の強固なロック機構と相まって、過酷な環境下でも物理的な断線や抜け落ちのリスクを最小限に抑え、確実なオペレーションを約束します。

• 大規模イベントのライブ配信エンジニア

  アリーナクラスの会場で複数台のカメラを運用する配信技術者。単発の音楽フェスやスポーツ中継でのスポット利用に最適です。カメラ位置からオペレーション卓までの長い配線経路が必要な現場において、手持ちの短尺ケーブルを繋ぎ合わせる際のリスクを排除し、1本で安全なルーティングを構築できる課題を解決します。

• 4Kシネマカメラを運用する映像制作プロダクション

  CMやMVの撮影で高画質な非圧縮データを扱う制作チーム。大型スタジオでの数日間の撮影プロジェクトでのレンタルに適しています。クワッドリンク配線による機材裏の煩雑な配線を避け、シングルリンク化によってトラブルシューティングの時間を大幅に削減し、撮影進行をスムーズにするという悩みを解消します。

• 中継車を運用する放送局のテクニカルディレクター

  屋外での番組収録やニュース中継を担当する放送局の技術責任者。選挙特番や季節のイベントなど機材が一時的に不足する繁忙期の追加調達にマッチします。中継車から現場のカメラまでの距離が離れている環境下でも、信号の減衰を気にすることなく、確実な映像伝送インフラを即座に確保できるというペインポイントを解決します。

• 企業内スタジオの設備管理者

  自社で高品質なウェビナーや株主総会のオンライン配信を内製する企業の担当者。年次総会など、普段以上の機材レイアウトが求められる特別なイベント時の利用にぴったりです。普段は短いケーブルで済む環境でも、特設ステージの構築に伴う一時的な長距離配線の必要性に対し、設備投資を抑えつつプロ品質の環境を構築できます。

• 音楽ライブ配信で客席後方からステージを狙う際の長距離配線に最適なケーブル

  ホールでのコンサート配信において、最後列に設置した望遠レンズ付きカメラから舞台袖のスイッチャーへ映像を送るシーンです。4K 60pのシングルリンク接続を行い、遅延や画質劣化のないクリアな映像をオペレーション卓へ届け、視聴者を魅了する高精細なライブストリーミング映像を出力します。

• 展示会場の企業ブースでプレゼン映像を大型LEDへ送出するのにおすすめの一本

  幕張メッセなどの広大な展示会場で、ブース内のカメラから頭上の大型LEDビジョンへリアルタイム映像を送る環境です。30mの長さを活かして来場者の動線を妨げないよう高所や壁面を這わせる安全なルーティングを行い、製品の細部まで鮮明に映し出すプロモーション映像を遅延なく来場者へ提示します。

• スポーツ競技場でのピッチサイドから放送席へ映像を伝送するのに適した機材

  サッカースタジアムでの試合中継において、ピッチレベルで選手の表情を狙うカメラマンの映像を上層階の放送席へ引き回す場面です。ノイズに強い同軸ケーブルの特性を活かし、多数の無線電波が飛び交う競技場内でも安定した有線接続を維持し、放送局レベルの高品質なハイライト映像の収録や生放送を実現します。

• 広大なロケ地での映画撮影においてビデオアシスト環境を構築するのに重宝するケーブル

  屋外の広大なオープンセットでの映画撮影において、カメラから離れた位置にいる監督やクライアント用の確認モニターへ映像を送る用途です。非圧縮かつゼロレイテンシーの信号伝送技術を活用し、フォーカスマンやディレクターがシビアなピント確認や色味のジャッジを即座に行える、正確なプレビュー映像を提供します。

• 医療用4Kカメラを用いた手術室から別室へ高精細映像を共有する際に必須のインフラ

  大学病院などにおいて、手術室の術野カメラの映像を別室の医学生や医師向けに共有する学術的なシーンです。大容量データ伝送を用い、微細な血管や組織の色調を損なうことなくリアルタイムに別室のモニターへ出力し、正確な情報共有を必要とする医療カンファレンスや教育用の高精細記録をサポートします。

• 従来の3G-SDIケーブル4本分を1本にまとめる圧倒的な省スペース性

  4K/60p映像を伝送する際、従来の3G-SDI環境ではケーブルが4本（クワッドリンク）必要でしたが、本製品は1本のシングルリンクで伝送可能です。一般的な同軸ケーブル群と比較して配線の体積と重量を約75%削減でき、現場での敷設・撤収作業の時間を大幅に短縮します。機材ラック裏の排熱効率向上や、誤配線リスクの低減にも直結する実務的なメリットを提供します。

• 光ファイバーケーブルと比較した際の高い物理的堅牢性と取り回しの良さ

  長距離の4K伝送では光ファイバーケーブルが競合となりますが、光ファイバーは折り曲げや踏みつけに弱く、端子の清掃などシビアな取り扱いが求められます。本製品は銅線と同軸構造を採用しており、現場でのラフな扱いや台車の通過などに対する物理的な耐性が圧倒的に優れています。変換器なしで直接カメラとスイッチャーを接続できるため、システムの障害発生ポイントを減らすことができます。

• 厳格なインピーダンス制御による30m長距離伝送時の低減衰率

  高周波帯域である12GHzの信号を扱うため、ケーブル内部の絶縁体や中心導体の精度が極めて高く設計されています。安価な民生用ケーブルや規格外の製品では10m程度でブロックノイズや信号断が発生するリスクがありますが、本製品は30mという長尺でもリターンロス（反射減衰量）を規格内に抑え込み、SMPTE ST 2082-1規格に完全に準拠したエラーフリーの安定した伝送を保証します。

• 適切なメンテナンスと結束状態での納品による、設営時のタイムロス削減

  30mの長尺ケーブルを購入して自社で管理する場合、保管時の巻き癖やコネクタの酸化がトラブルの原因となります。本製品のレンタルでは、発送前に専用のテスターで導通チェックが完了しており、適切な「八の字巻き」とマジックテープによる結束が施された状態で納品されます。現場で絡まることなくスムーズに引き回すことができ、事前の動作検証にかかる手間を省いて即座に設営を開始できるのが強みです。

Q: 12G-SDI対応ケーブルですが、従来のHD-SDIや3G-SDIの機材でも使用できますか？
A: はい、完全な下位互換性があります。HD-SDI（1.5G）や3G-SDIの出力を持つカメラやスイッチャーに接続しても問題なく使用可能です。将来的な4K機材への移行を見据えつつ、現在のフルHD環境における高品質な伝送用としても安心してご利用いただけます。

Q: 30m以上の距離を伝送したい場合、複数本をジョイント（中継）して延長することは可能ですか？
A: 12G-SDI信号の場合、BNC中継コネクタを使用して延長すると、接続部での信号減衰や反射が大きくなり映像が途切れる原因となります。30mを超える4K伝送が必要な場合は、リクロッカー（信号補償器）を間に挟むか、光伝送システムへの変更を推奨します。

Q: 屋外の雨天環境や、水たまりのある場所で配線しても大丈夫ですか？
A: ケーブルの被覆自体は一般的な耐候性を持っていますが、BNCコネクタの接続部分は防水仕様ではありません。屋外で使用する際、端子部分が雨に濡れたり水没したりするとショートや映像断の原因となります。接続部には自己融着テープなどで確実な防水処理を施してください。

Q: レンタル品の中に、ケーブルをまとめるマジックテープやリールは含まれますか？
A: ケーブル本体には保管や持ち運びに便利な専用のケーブルタイ（マジックテープ）が付属した状態で納品されます。ケーブルリール（巻き取り機）は標準セットには含まれておりませんので、必要な場合は別途リール付きの製品や空のドラムをご手配ください。

Q: 万が一、レンタル期間中に現場でケーブルを断線させてしまった場合はどうなりますか？
A: パンダスタジオレンタルの補償プラン（パンダケア）にご加入いただいている場合、免責金額の範囲内で修理・交換対応が可能です。ただし、故意による切断や、車両で轢いたことによる明らかな物理的破損は対象外となる場合がありますので、動線上の養生には十分ご注意ください。

Q: 一般的な3.5mmやRCAの映像ケーブルと比較して、BNC端子のメリットは何ですか？
A: BNC端子は、接続後にコネクタを回してロックする機構（バヨネットロック）を備えています。これにより、現場で人がケーブルに足を引っ掛けてしまっても簡単に抜け落ちることがなく、放送やライブ配信など絶対に映像を途切れさせられないプロの現場において極めて高い信頼性を発揮します。

Q: 12G-SDIの伝送において、ケーブルを鋭角に曲げて配線しても問題ありませんか？
A: 同軸ケーブルを鋭角に折り曲げると、内部の絶縁体が変形してインピーダンスが乱れ、12GHzのような高周波信号では致命的な減衰やエラーを引き起こします。配線時は直角に曲げず、ケーブルの外径の約5〜6倍以上のゆったりとした曲げ半径（R）を保って敷設してください。

Q: HDMIケーブルの代わりにこのBNCケーブルを使ってモニターに出力できますか？
A: BNCコネクタとHDMIコネクタは物理的にも信号規格的にも異なるため、直接接続することはできません。カメラ側がHDMI出力のみ、またはモニター側がHDMI入力のみの場合は、別途「SDI-HDMIコンバーター」をレンタルしていただき、両端で信号を変換する必要があります。

• BNCケーブル 30m 【3G-SDI対応】...
  4K非対応ですがより安価。フルHD解像度でのライブ配信やイベント収録がメインで、コストを抑えたいユーザーに選ばれます。
• BNCケーブル 50m 【12G-SDI対応】...
  本製品よりさらに長距離をカバー。大型アリーナやスタジアムなど、30mでは届かない大規模現場の設営担当者に最適です。
• HDMI 光ファイバーケーブル 30m...
  SDI端子を持たないミラーレス一眼などを直接繋ぎたい、小規模イベントの配信オペレーターや映像クリエイターに好まれます。
• Teradek Bolt 4K LT 750
  物理的なケーブル敷設が困難な環境や、移動し続けるジンバル撮影など、4K画質とケーブルレスの機動力を求めるプロに最適です。
• Blackmagic Micro Converter 12G...
  ケーブル単体ではなく、既存のHDMIケーブルと組み合わせて長距離伝送を可能にするため、手持ち機材を活かしたいユーザー向けです。

配信エンジニア (30代 男性) 4K現場での安心感は抜群だが取り回しにはコツが必要 : 評価 ★★★★☆ 4.0

映像制作ディレクター (40代 女性) クワッドリンクからの解放。重さと太さは覚悟を : 評価 ★★★★☆ 4.5

放送局技術スタッフ (50代 男性) 確実な信号伝送。コネクタ保護の工夫が必要 : 評価 ★★★★☆ 4.0

必須アクセサリ

• 養生テープ (黒・幅50mm)...
  現場でのケーブルの固定や、動線上の安全確保、端子部分の簡易的な保護に必須です。
• BNC 中継コネクタ (12G-SDI対応)...
  どうしても数メートル長さが足りない緊急時に、別のケーブルと結合するために備えておくと安心です。

用途別のおすすめ

• Blackmagic Design ATEM Television Studio 4K8
  12G-SDI入力を備えたライブスイッチャー。4K配信システムの中核として組み合わせて使用します。
• ケーブルプロテクター (屋内用)...
  展示会やイベント会場で、来場者が歩行する通路を横断して配線する際の安全対策として追加します。

代替・類似製品

• BNCケーブル 50m 【12G-SDI対応】...
  30mでは長さが足りない大規模な会場や、迂回ルートでの配線が必要な場合に選択する長尺モデルです。
• BNCケーブル 30m 【3G-SDI対応】...
  フルHD解像度までの伝送で十分な現場において、より柔らかく取り回しの良い代替品として選ばれます。

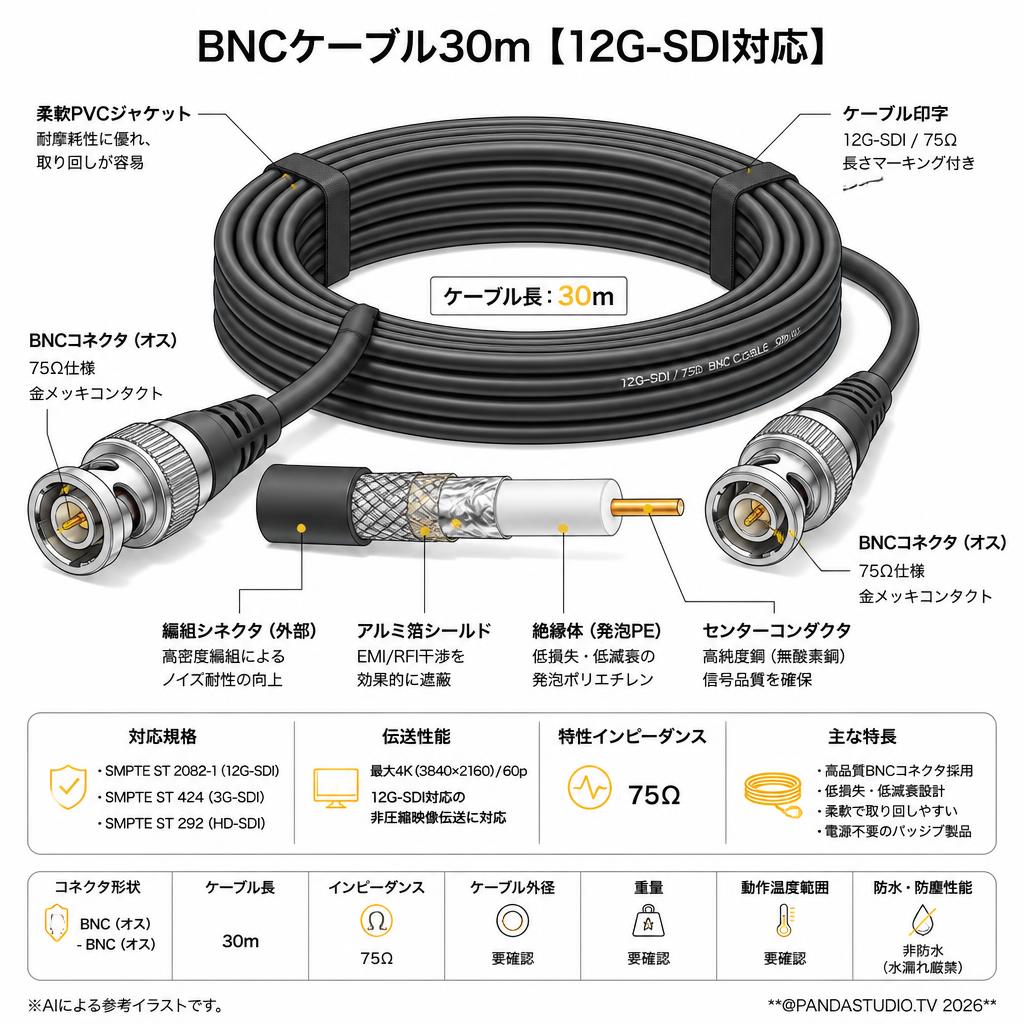

• イメージセンサー (Image sensor): 該当なし（映像伝送用ケーブルのため非搭載）
• レンズ (Lens): 該当なし
• 対応ビデオ解像度・フレームレート (Video resolution & framerate): 最大 4K (3840×2160) / 60p などの12G-SDI規格に準拠した非圧縮映像伝送に対応
• 写真解像度 (Photo resolution): 該当なし
• 防水・防塵性能 (Waterproof rating): 非防水（コネクタ部は水濡れ厳禁。屋外使用時は適切な養生が必要）
• バッテリー・駆動時間・充電時間 (Battery): 該当なし（パッシブ製品のため電源不要）
• ストレージ (Storage): 該当なし
• 接続端子 (Connectivity): BNCコネクタ（オス - オス）、75Ω仕様
• 寸法と重量 (Dimensions & weight): 長さ: 30m / ケーブル外径: 要確認 / 重量: 要確認
• 動作温度範囲 (Operating temperature range): 要確認
• 対応規格: SMPTE ST 2082-1 (12G-SDI)、SMPTE ST 424 (3G-SDI)、SMPTE ST 292 (HD-SDI)
• 特性インピーダンス: 75Ω
