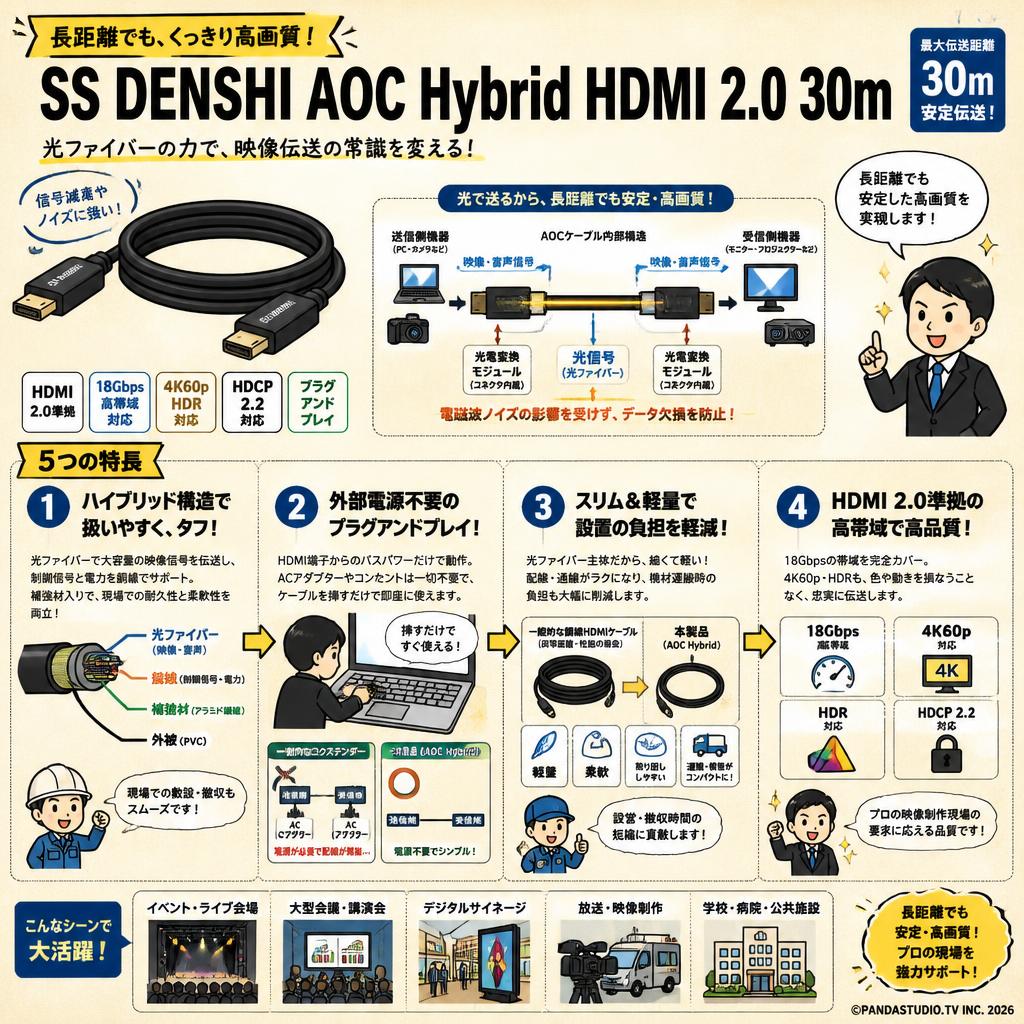

長距離映像伝送の課題を解決する光ファイバー技術とは？

「SS DENSHI AOC Hybrid HDMI 2.0 30m」は、イベント会場や大規模施設での映像配信において、長距離伝送時の信号減衰という物理的な壁を乗り越えるために設計されたアクティブオプティカルケーブル（AOC）です。従来の銅線ケーブルでは10mを超えると映像の途切れやノイズが発生しやすいという根本的な問題がありました。本製品は、コネクタ内部に超小型の光電変換モジュールを搭載し、映像および音声信号を光信号に変換して伝送する仕組みを採用しています。これにより、電磁波ノイズの干渉を一切受けず、データの欠損を防ぎながら長距離でも極めて安定した出力を維持することが可能になります。

ハイブリッド構造がもたらす現場でのメリットとは？

純粋な光ファイバーケーブルは折り曲げや引っ張りに弱く、取り扱いが非常にデリケートであるという弱点を持っています。この製品は、大容量の高速映像信号を光ファイバーで送りつつ、ディスプレイとの通信に必要な制御信号や電力供給を銅線で補うハイブリッド構造を採用しています。さらに内部に補強材を組み込むことで、光伝送の圧倒的な安定性を確保しながらも、現場での敷設や撤収時に求められる物理的な耐久性と柔軟性を両立させました。プロの過酷な現場で求められる「扱いやすさ」と「確実性」を同時に満たす設計思想が色濃く反映されています。

外部電源を不要にしたプラグアンドプレイの利便性

長距離の映像伝送を行う際、一般的なエクステンダー（延長器）を使用すると、送信側と受信側の両方に専用のACアダプターから電源を供給する手間が発生し、配線が複雑化します。しかし本製品は、接続先のPCやカメラのHDMI端子から得られる微小な電力（バスパワー）のみで、内部の光変換チップを駆動させる省電力技術を組み込んでいます。これにより、コンセントの位置や延長コードの取り回しを一切気にすることなく、通常の短いケーブルと同じように両端を挿すだけで即座にシステムを構築できるという、極めてシンプルな運用フローを実現しています。

設置時の負担を軽減するスリムで軽量なケーブルデザイン

太くて重い長尺ケーブルは、壁面への配線や天井裏の通線作業において設営スタッフの大きな負担となります。また、床面に這わせる際にもテープ養生が難しく、つまずきのリスクも高まります。本製品は光ファイバーを主体としているため、同等の性能を持つ銅線ケーブルと比較して圧倒的に細く、そして軽量に仕上がっています。この物理的な特性は、設営および撤収時間の短縮に直結するだけでなく、機材運搬時の総重量と体積を大幅に削減することにも貢献し、移動の多いロケや大規模なプロジェクトであるほどその真価を発揮します。

現代の映像制作基準に適合する帯域幅の確保

高精細な映像コンテンツが当たり前となった現代において、インフラとなるケーブルには膨大なデータ量を遅延なく運ぶ能力が求められます。本製品はHDMI 2.0規格に準拠しており、18Gbpsの伝送帯域を完全にカバーする設計となっています。これにより、色空間の圧縮による画質劣化や、フレームレートの低下を引き起こすことなく、クリエイターが意図した通りの高品質な映像を、離れた場所にある大型モニターやプロジェクターへと忠実に送り届けることが可能です。映像のクオリティに妥協が許されないプロフェッショナルな現場の要求に応えるインフラ機材です。

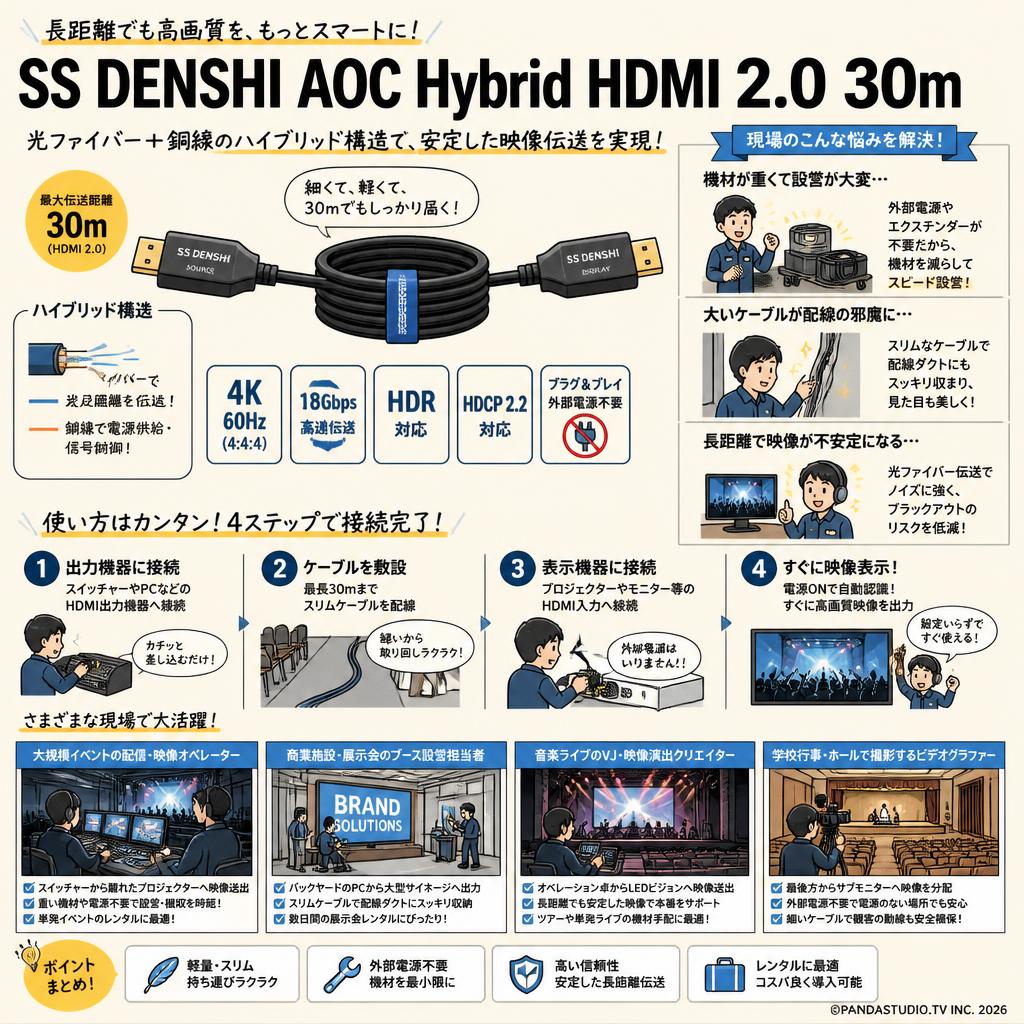

大規模イベントの配信・映像オペレーター

• ライブ配信や企業カンファレンスの現場で、スイッチャーから数十メートル離れた演台のプロジェクターへ映像を送る必要があるプロの技術者。単発の大型イベントでのレンタル需要に最適で、重いエクステンダーや追加の電源を配置する手間を省き、設営・撤収の時間を大幅に短縮するというペインポイントを解決します。

商業施設・展示会のブース設営担当者

• 展示会のブース内で、バックヤードのPCから店頭の大型サイネージへ映像を出力したい空間デザイナーや設営スタッフ。数日間の展示会期間中のレンタル利用にマッチし、太い銅線ケーブルでは配線ダクトに収まらない、あるいは見た目が美しくないという物理的なレイアウトの制約をスリムなケーブルで解消します。

音楽ライブのVJ・映像演出クリエイター

• ステージ上のLEDビジョンやスクリーンに対し、客席後方のオペレーション卓から映像を送出するVJ。ツアーや単発ライブでの機材手配としてレンタルが適しており、長距離の銅線ケーブルで発生しがちな映像のブラックアウトやノイズといった、本番中の致命的な伝送トラブルへの不安を払拭します。

学校行事やホールで撮影を行うビデオグラファー

• 卒業式や発表会など、広い講堂の最後方からステージ横のサブモニターへ映像を分配したいビデオグラファー。季節ごとの学校行事でのスポット利用に最適で、電源の取れない場所での配線や、観客の動線を妨げる太いケーブルの這わせによる安全性の懸念を、外部電源不要の細いケーブルで解決します。

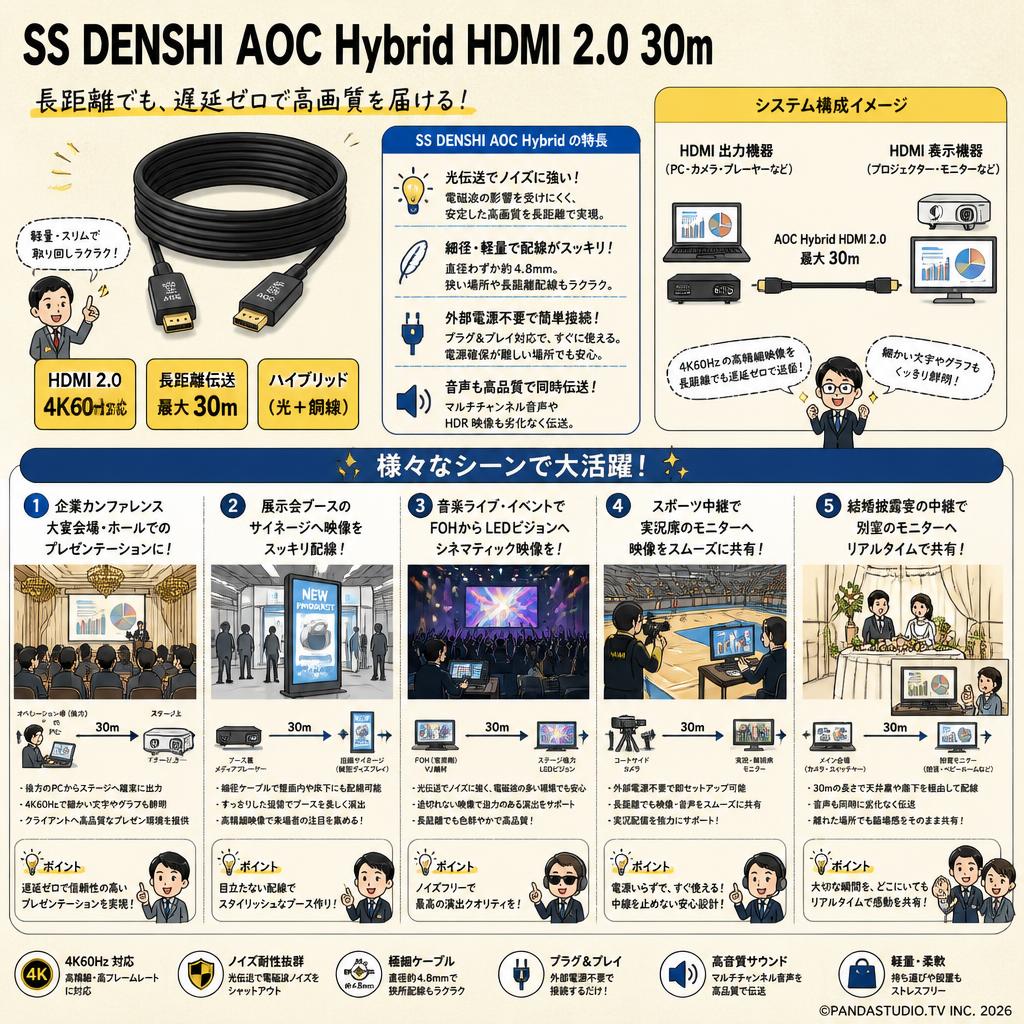

大規模な企業カンファレンスで演台のプロジェクターへ確実に出力するための長距離配線

• ホテルの大宴会場やホールで開催される企業総会において、後方のオペレーション卓のPCからステージ上のプロジェクターへ資料映像を送るシーン。4K60Hz対応の帯域を活かし、細かい文字やグラフも遅延なく鮮明に投影可能。クライアントへ高品質なプレゼン環境を提供できます。

展示会ブースでバックヤードから店頭サイネージへ映像を届けるスッキリした設営

• 幕張メッセなどの大型展示会場で、ブース裏に隠した再生用メディアプレーヤーから、通路側の縦型ディスプレイへ映像を出力するシーン。直径の細いハイブリッドケーブルの特性を活かし、狭い壁面内や床のパンチカーペットの下を這わせる設定で、来場者の目を引くスタイリッシュなPR動画を再生します。

音楽ライブ会場でFOHからステージ上のLEDビジョンへ映像を送出するVJプレイ

• アリーナやライブハウスにて、客席側のFOH（フロント・オブ・ハウス）に設置したVJ機材から、ステージ後方の巨大LEDビジョンへ映像を送るシーン。光伝送によるノイズ耐性の高さを活かし、照明や音響機材が密集する電磁波ノイズの多い環境でも、途切れのないシネマティックな演出映像を届けます。

スポーツ中継でフィールドサイドのカメラから実況席のモニターへ映像を共有する用途

• 体育館でのバスケットボールやバレーボールの試合にて、コートサイドのカメラマンが捉えた映像を、離れた実況・解説席の確認用モニターへ分配するシーン。外部電源不要のプラグアンドプレイ設定により、電源確保が難しい客席エリアでも即座に配線が完了し、スムーズな実況配信をサポートします。

結婚披露宴でメインテーブルの映像を別室の待機モニターへ遅延なく中継するシステム

• 大規模な結婚式場にて、メイン会場の様子を新郎新婦の控室や、ベビーベッドのある別室のモニターへリアルタイムで中継するシーン。30mという長さを活かして廊下や天井裏を経由した配線を行い、音声信号も同時に劣化なく伝送することで、離れた場所にいる親族にも臨場感のある映像を提供します。

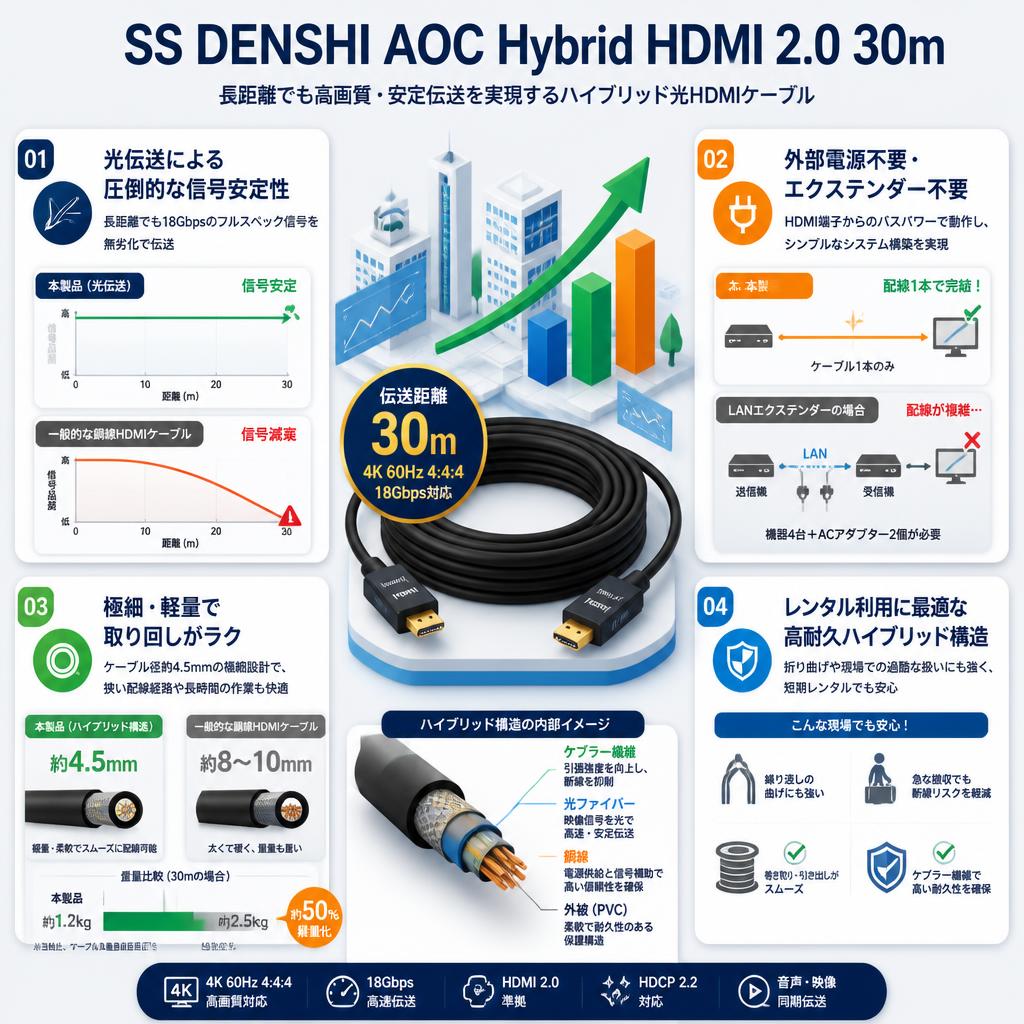

光伝送による圧倒的な信号安定性（一般的な銅線ケーブルとの比較）

• 長尺の銅線HDMIケーブルは10mを超えると信号減衰が顕著になり、ノイズや映像の途切れが発生しやすくなります。本製品は光電変換モジュールを内蔵し、映像信号を光ファイバーで伝送するため、30mという長距離でも18Gbps（4K 60Hz 4:4:4）のフルスペック信号を無劣化で伝送可能。長距離配線における致命的なトラブルを未然に防ぎます。

外部電源不要・エクステンダー不要のシンプルなシステム構築

• LANケーブルを用いたHDMIエクステンダーを使用する場合、送受信機とそれぞれのACアダプターが必要になり、コンセントの確保と配線が複雑化します。本製品はHDMI端子からのバスパワーのみで駆動するため、機器間にケーブルを1本引くだけで完結。機材点数と故障リスクを大幅に削減します。

ケーブル径わずか約4.5mmの極細仕様による取り回しの良さ

• 一般的な長尺の銅線HDMIケーブルは直径が8mm〜10mm近くあり、非常に硬く重量もあります。本製品はハイブリッド構造によりケーブル径を約4.5mmに抑えており、重量も同長の銅線ケーブルの半分以下です。このため、展示会の狭いダクトへの通線や、床面へのテープ養生作業が劇的にスムーズに行えます。

レンタル利用に最適な、断線リスクを抑える高耐久ハイブリッド構造

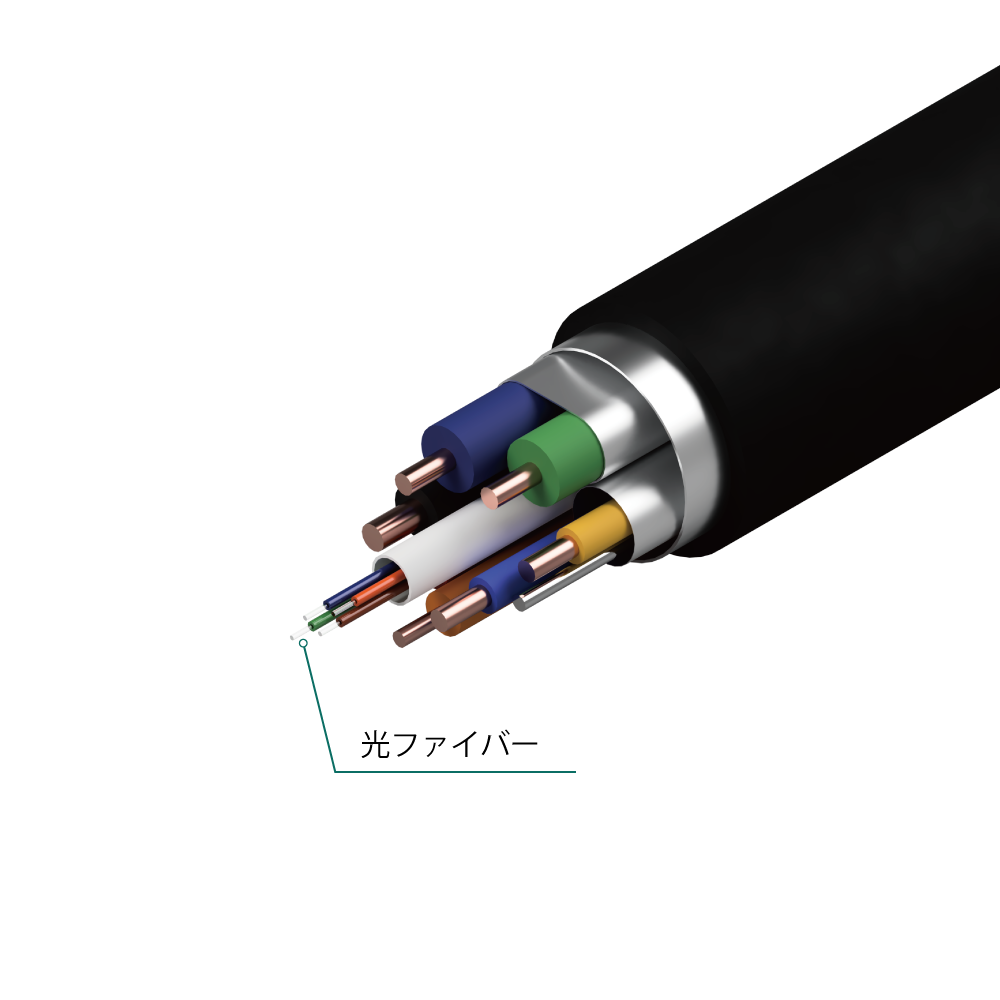

• 純粋な光ファイバーケーブルは折り曲げに弱く、現場での撤収時に断線するリスクが高いのが弱点です。本製品は光ファイバーの周囲に銅線とケブラー繊維を配置したハイブリッド構造を採用。短期レンタルの慌ただしい現場でも、過度に神経質にならずに安心して取り扱える耐久性を備えています。

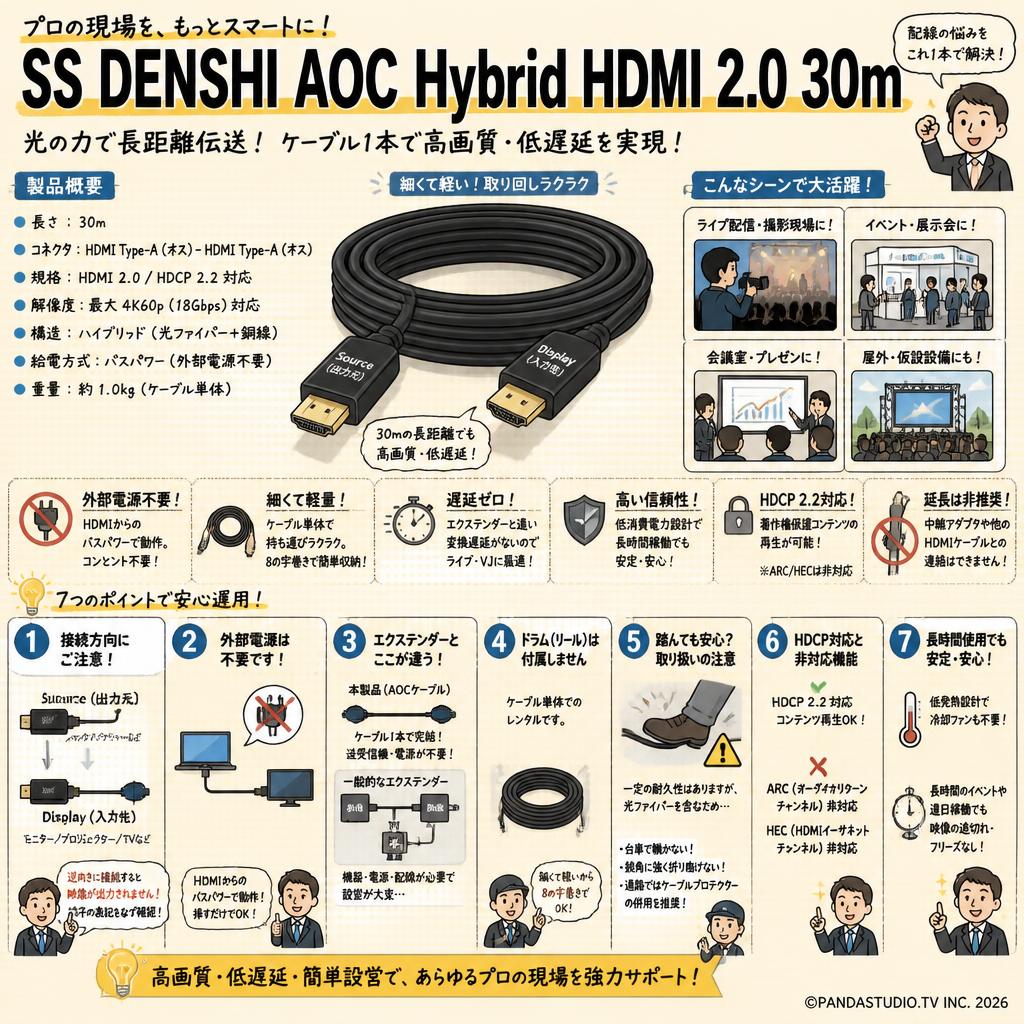

Q: ケーブルに接続の方向性はありますか？逆向きに繋いでも使えますか？
A: はい、方向性があります。端子部分に「Source（出力元：PCやカメラ）」と「Display（入力先：モニターやプロジェクター）」の記載があり、逆向きに接続すると映像が出力されません。設営時の配線方向には十分ご注意ください。

Q: 外部電源やACアダプターを別途レンタルする必要はありますか？
A: いいえ、必要ありません。接続する機器のHDMI端子から供給される電力（バスパワー）で内部の光電変換モジュールが駆動するため、コンセント不要でケーブルを挿すだけでそのままご使用いただけます。

Q: LANケーブルを使用するHDMIエクステンダーと比較してどう違いますか？
A: エクステンダーは送受信機と電源が必要ですが、本製品はケーブル1本で完結するため設営が圧倒的に簡単です。また、変換による映像の遅延（レイテンシー）も発生しないため、ライブ配信やVJ用途に最適です。

Q: レンタルする際、ケーブルを巻き取るドラム（リール）は付属しますか？
A: 本製品はドラム（リール）なしのケーブル単体でのレンタルとなります。ケーブル自体が細く軽量なため、8の字巻き等で簡単にまとめることができ、運搬時もかさばりません。

Q: 誤ってケーブルを強く踏んでしまった場合、断線しますか？
A: 内部に補強用の素材を含むハイブリッド構造のため一定の耐久性はありますが、光ファイバーを含んでいるため、台車で轢いたり鋭角に強く折り曲げたりすると内部で断線する恐れがあります。通路ではケーブルプロテクター等の併用を推奨します。

Q: HDCP（著作権保護技術）やARC（オーディオリターンチャンネル）には対応していますか？
A: HDCP 2.2には対応しており、著作権保護されたコンテンツの再生は可能です。ただし、ARC（オーディオリターンチャンネル）やHEC（HDMIイーサネットチャンネル）には非対応となりますのでご注意ください。

Q: 万が一長さが足りなかった場合、延長コネクタで別のHDMIケーブルを繋げても問題ないですか？
A: 光変換を用いたアクティブケーブルの特性上、延長コネクタ（中継アダプタ）を使用して他のケーブルと連結すると、電力不足や信号の減衰により正常に映像が出力されない可能性が高いため、連結でのご使用は推奨しておりません。

Q: ライブ配信などの業務用途において、長時間の連続使用でも熱暴走などで途切れませんか？
A: 低消費電力設計のチップを採用しており、発熱は最小限に抑えられています。通常の室内環境であれば、長時間のイベントや連日の展示会稼働でも熱による映像の途切れやフリーズは発生せず、安定してご利用いただけます。

• KRAMER CLS-AOCH/60-98 (30m)...
  着脱式のコネクタを採用しており、細い配管へケーブルを通す作業が多い設備業者に最適
• サンワサプライ 光ファイバHDMIケーブル 30m...
  国内メーカーの信頼性を重視し、学校や官公庁のイベントで手堅い機材選定をしたい担当者向け
• カナレ HDM30AE-EQ アクティブHDMIケーブル 30m...
  イコライザー内蔵の銅線ケーブルで、光ファイバーの折れを懸念する過酷な屋外現場のスタッフ向け
• Blustream HEX70B-KIT HDBaseTエクステンダー...
  LANケーブルで最長70mまで延長でき、配線の長さを現場で柔軟に調整したい設営技術者向け
• Hollyland Mars 400S Pro...
  ケーブルを這わせるのが不可能な動線の多い会場で、ワイヤレス伝送を好むビデオグラファー向け

イベント設営ディレクター (40代 男性) / 設営時間が劇的に短縮。取り扱いには注意 : 評価 ★★★★☆ 4.0

展示会のブース設営用にレンタルしました。以前はエクステンダーとLANケーブルを組み合わせていましたが、このケーブルなら直接繋ぐだけで4K映像が安定して出力され、電源タップの確保も不要になり設営が劇的に早くなりました。ただ、光ファイバー内蔵のため、撤収時にスタッフが無理に引っ張ったり鋭角に曲げたりしないよう、取り扱いには少し気を使う必要があります。

ライブ配信オペレーター (30代 女性) / 映像の遅延ゼロ。端子の向きに注意が必要 : 評価 ★★★★☆ 4.0

YouTubeのライブ配信現場で、スイッチャーから演者の返しモニターへの出力に使用しました。無線伝送機と違って映像の遅延が全くなく、リップシンクが完璧なのが素晴らしいです。ケーブルも細くて床のテープ養生が楽でした。注意点としては、端子に「Source」と「Display」の方向性があるため、配線時に逆向きに這わせてしまうとやり直しになる点です。

映像クリエイター (20代 男性) / 安定性は抜群だが、延長コネクタとの相性はシビア : 評価 ★★★★★ 4.5

ホールでのVJプレイ用に導入しました。30mという長距離でもノイズや暗転が一切起きず、本番中の安心感が段違いです。重い銅線ケーブルを持ち運ぶ苦労からも解放されました。ただ、現場で長さが少し足りず、手持ちの短いHDMIケーブルと中継コネクタで延長しようとしたところ、信号が途切れてしまいました。単体で完結させる運用が必須だと感じます。

必須アクセサリ

• 養生テープ (黒・弱粘着)...
  床面にケーブルを這わせる際、つまずき防止とケーブル保護のために必須
• ケーブルプロテクター 1m...
  来場者や台車が頻繁に通過する動線上にケーブルを配置する際の断線防止に

用途別のおすすめ

• Blackmagic Design ATEM Mini Pro...
  複数のカメラ映像を切り替えて、本ケーブル経由で長距離先のプロジェクターへ出力する際に
• HDMI分配器 (1入力2出力)...
  1つの映像ソースを、手元の確認用モニターと長距離先のスクリーンの両方に同時出力したい場合に

代替・類似製品

• SS DENSHI AOC Hybrid HDMI 2.0 50m
  30mでは長さが足りない、より大規模な会場での配線に対応する同シリーズの長尺モデル
• Roland VC-1-DL
  HDMI信号をSDIに変換し、より堅牢な同軸ケーブルで長距離伝送を行いたい場合の代替手段

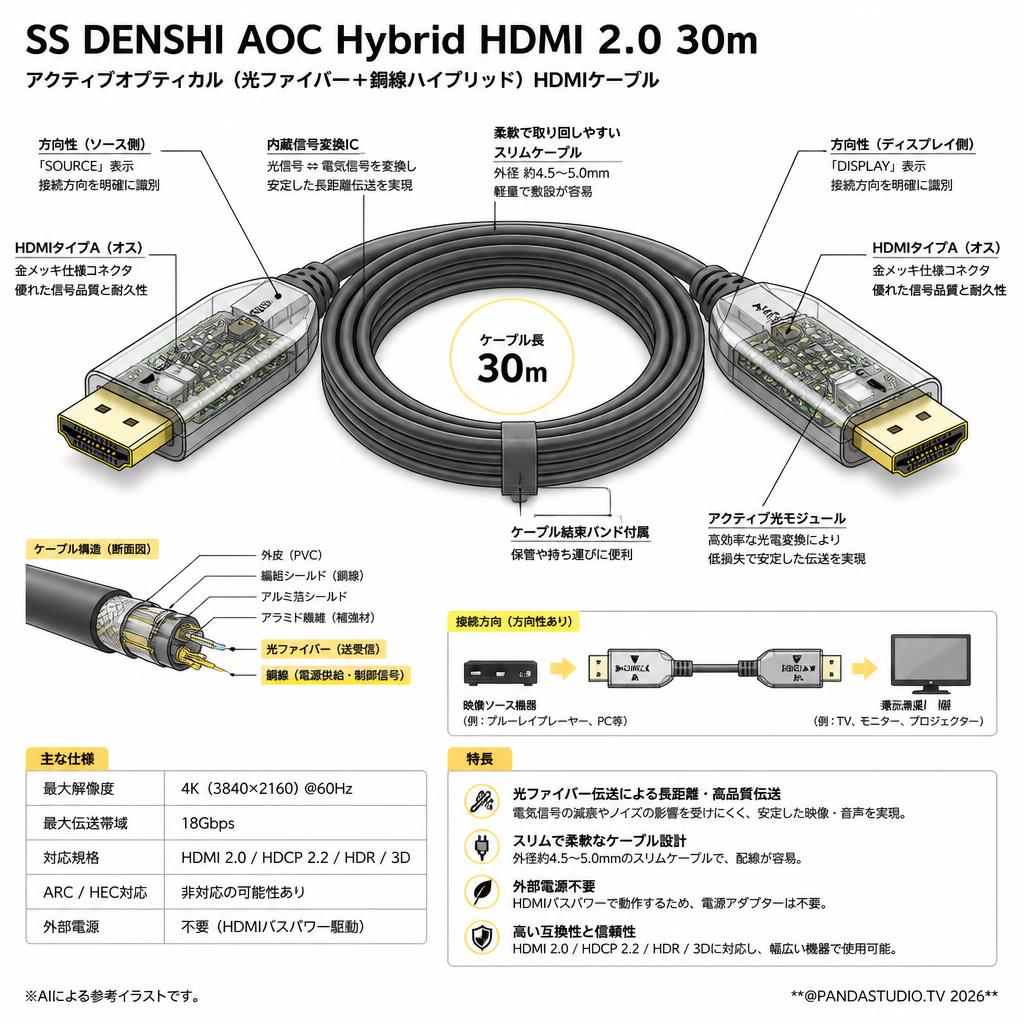

• コネクタ形状: HDMI タイプA (オス) - HDMI タイプA (オス)
• ケーブル長: 30m
• 最大解像度: 4K (3840×2160) @ 60Hz
• 最大伝送帯域: 18Gbps
• 対応規格: HDMI 2.0 / HDCP 2.2 / HDR / 3D
• ARC/HEC対応: 要確認（非対応の可能性あり）
• ケーブル外径: 要確認（約4.5mm〜5.0mm程度）
• ケーブル構造: アクティブオプティカル（光ファイバー＋銅線ハイブリッド）
• 接続方向性: あり（Source側 / Display側）
• 外部電源: 不要（HDMIバスパワー駆動）
• 動作環境温度: 要確認（一般的な屋内環境向け）
• 重量: 要確認
