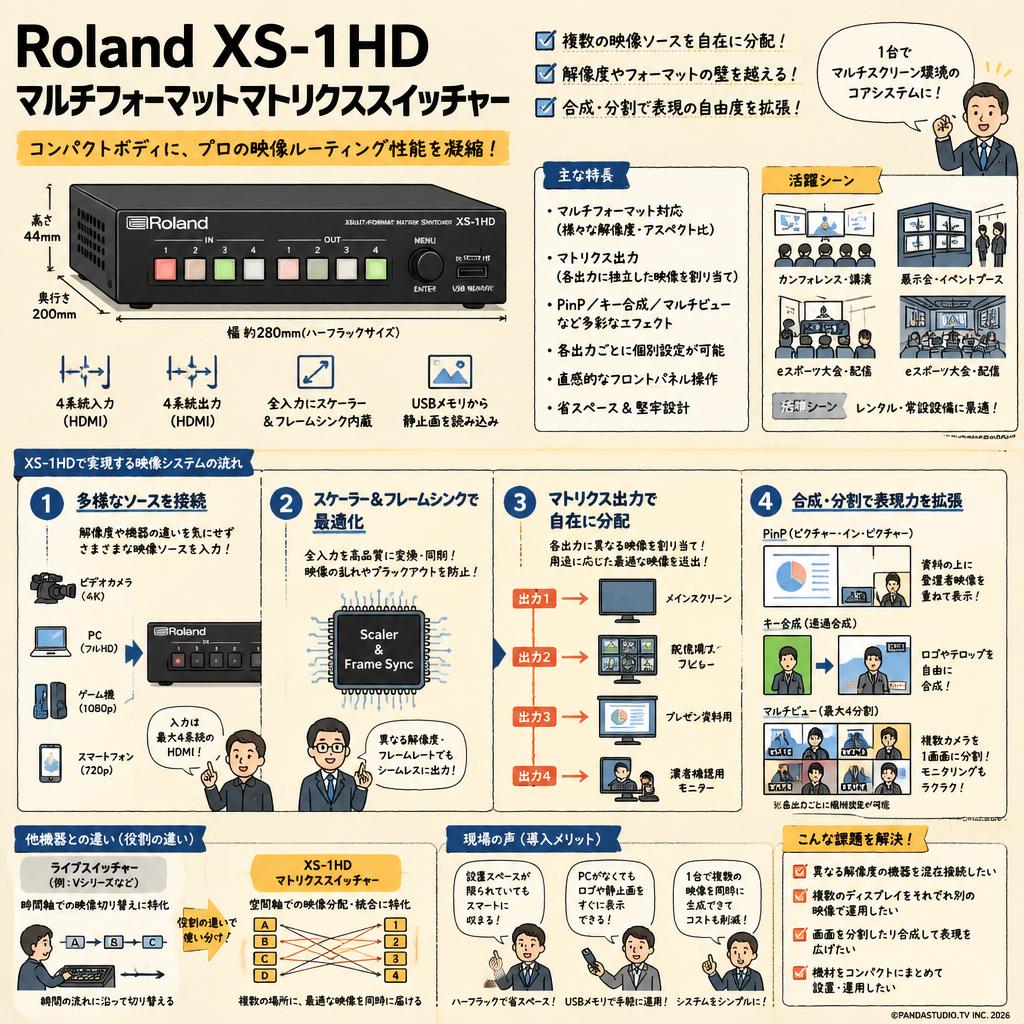

Roland XS-1HD マルチフォーマットマトリクススイッチャーの全体像

「Roland XS-1HD マルチフォーマットマトリクススイッチャー」は、ハーフラックサイズという極めてコンパクトな筐体に、プロフェッショナルが求める高度な映像ルーティングとスケーリング機能を凝縮した映像処理機器です。イベント現場や常設設備において、複数の映像ソースを複数のディスプレイやプロジェクターへ自在に分配・合成する「マトリクススイッチャー」としての役割を担います。単なる映像の切り替えにとどまらず、各出力に対して独立した映像を割り当てることができるため、複雑なマルチスクリーン環境を構築するためのコアシステムとして機能します。

解像度やフォーマットの壁を越えるスケーラー技術

映像制作やイベントの現場において最も頻発するトラブルの一つが、異なる解像度やアスペクト比を持つ機器を接続した際の映像の乱れや非表示です。本製品は、この問題を根本から解決するために全入力チャンネルに高品質なフレーム同期機能とスケーラーを内蔵するという設計思想を採用しています。これにより、古いパソコン、最新のビデオカメラ、スマートフォンなど、出力フォーマットがバラバラのデバイスを接続しても、システム側で自動的に最適な解像度に変換し、シームレスで美しい映像出力を維持することができます。

省スペースと操作性を両立したハードウェアデザイン

現場の限られたスペースに設置できるよう、横幅約28cmのハーフラックサイズに設計されている点も本機の大きな特徴です。このコンパクトなボディの中に、4系統のHDMI入力と4系統のHDMI出力を搭載しています。フロントパネルには直感的な操作を可能にする自照式ボタンが配置されており、暗いイベント会場やバックステージでも確実なスイッチングが可能です。また、USBメモリからの静止画読み込み機能も備えており、PCを用意せずともロゴやテロップの表示を行えるなど、現場でのオペレーション負荷を軽減する工夫が随所に盛り込まれています。

多彩な画面分割と合成がもたらす表現の自由度

マトリクス出力機能に加えて、ピクチャー・イン・ピクチャー（PinP）やキー合成、さらには最大4つの映像を1つの画面に分割表示するマルチビュー機能など、多彩なエフェクト機能を内蔵しています。これにより、プレゼンテーション資料の横に登壇者のカメラ映像を重ねて出力したり、複数のカメラアングルを1画面にまとめてモニタリング用のディスプレイに送出したりすることが容易に行えます。これらの合成機能は各出力系統ごとに個別に設定できるため、メインスクリーン用、配信エンコーダー用、演者確認用と、用途の異なる映像を1台で同時に生成することが可能です。

プロフェッショナルな映像現場における位置づけ

Rolandが長年培ってきた映像処理技術の系譜を受け継ぐ本機は、Vシリーズなどのライブスイッチャーとは異なるアプローチで市場に位置づけられています。ライブスイッチャーが「時間軸」での映像切り替えに特化しているのに対し、XS-1HDは「空間軸」での映像分配と統合に特化しています。そのため、展示会でのマルチディスプレイ制御、カンファレンスでの複数スクリーン運用、eスポーツ大会での複雑な画面構成など、より高度な空間演出が求められるプロジェクトにおいて、システムの中核を担う不可欠な機材として多くのプロフェッショナルから信頼を集めています。

企業の社内イベント・ウェビナー担当者

ハイブリッド形式の全社総会などを運営する社内担当者です。数日間のイベントに向けてスポットで機材をレンタルします。登壇者のPC、Zoom画面、会場カメラなど解像度が異なるソースを複数扱うため、接続するだけで自動調整されるスケーラー機能により映像トラブルのリスクを大幅に軽減できます。

ライブハウス・クラブの専属VJ

週末の音楽イベントで空間演出を担当するビジュアルジョッキーです。イベント当日の搬入・搬出を身軽にするため、コンパクトな機材の短期レンタルを好みます。メインスクリーン、サイドモニターなど複数の出力先に対して、個別の映像や合成画面を直感的にルーティングできる点がパフォーマンスの質を向上させます。

eスポーツ大会の配信オペレーター

中規模なオフラインeスポーツ大会の配信システムを構築する技術者です。大会開催期間のみ機材を増強する目的でレンタルを利用します。プレイヤーのゲーム画面、顔カメラ、実況席など多数のソースを扱い、それらを瞬時にPinP合成して配信エンコーダーへ送出する複雑な処理を遅延なく行える環境を求めています。

展示会・見本市のブース施工業者

大型展示会で企業ブースの設営を請け負う施工業者です。3〜4日間の会期中だけ確実な映像制御ができる機材を必要としています。ブース内に配置された複数のサイネージモニターに対し、それぞれ異なる製品プロモーション映像を同期させながら分配出力するシステムを、限られたスペースに構築できる点が強みです。

複数のPCとカメラを切り替えるハイブリッド型企業カンファレンスでの運用

都内の大型ホールで開催される企業カンファレンスにおいて、会場スクリーン用とオンライン配信用で異なる映像を出すシーンです。マトリクスモードを使用し、プロジェクターには資料を出しつつ、配信出力には資料と登壇者カメラをPinPで合成して送出することで、双方に最適な映像体験を提供します。

ライブハウスで複数プロジェクターへ異なる映像を送出するVJパフォーマンス

クラブイベントの深夜帯において、DJの音楽に合わせて空間全体を映像で演出するシーンです。スプリットモードを活用し、ステージ背面や左右の壁面など4つのプロジェクターに対して、1台のPCからの映像を分割してアサインします。暗いブースでも自照式ボタンにより誤操作なく瞬時にエフェクト適用が可能です。

eスポーツのオフライン大会でプレイヤー画面と実況カメラを合成する配信システム

週末に開催される格闘ゲームのローカル大会で、対戦の様子をYouTube Liveで配信するシーンです。フレームレートの高いゲーム機とビデオカメラからの入力をスケーラーで吸収し、シームレスに合成します。遅延を最小限に抑えながら、ゲーム画面の隅にプレイヤーの表情をクロマキー合成で重ねて出力します。

展示会ブースで複数モニターに個別の製品PR映像を同期再生させるサイネージ制御

展示会場で、通路に向けて設置された4枚の縦型モニターを制御するシーンです。マトリクスモードを利用し、バックヤードに置いたメディアプレーヤーからの映像を各モニターへ正確にルーティングします。USBメモリから読み込んだ企業のブランドロゴを全画面にオーバーレイ表示させ、統一感のあるブースを演出します。

複数のプロジェクターを並べて横長ワイドスクリーンを作るパノラマ投影イベント

ホテルの宴会場で行われる祝賀パーティーで、壁面いっぱいに横長のパノラマ映像を投影するシーンです。PCから出力された超横長の映像ソースを本機に入力し、スプリットモードを使用して複数の出力に分割します。プロジェクター側のエッジブレンディング機能と組み合わせることで巨大な映像空間を実現します。

全入力チャンネルに独立したスケーラーを搭載

Blackmagic DesignのATEM Miniシリーズなどが事前の解像度統一を必要とするのに対し、本機は4つの入力すべてに独立したスケーラーを搭載しています。1080pのカメラ映像とWUXGA（1920x1200）のPC映像を混在入力しても自動でフォーマットが変換され、現場での事前設定にかかる時間を大幅に削減できます。

4系統のHDMI出力を個別にルーティング可能

一般的なライブスイッチャーは固定されたプログラム出力しか持ちませんが、本機は4つの出力端子それぞれに任意の入力映像や合成結果を自由に割り当て可能なマトリクス構成を採用しています。メインスクリーン、演者用返しモニター、配信用PCなど、異なる4つの宛先に対して1台で全く異なる映像を同時に送出できます。

ハーフラックサイズの圧倒的な可搬性

多入力多出力のマトリクススイッチャーは1U以上のラックマウントサイズになることが多い中、本機は横幅280mm、重量約1.2kgという驚異的なコンパクトさを実現しています。ワンオペレーションの現場でもバックパックに入れて容易に持ち運ぶことができ、狭い配信ブースや機材卓の隙間にも設置できるためレイアウト自由度が向上します。

届いてすぐ現場に投入できるレンタルパッケージ

本機のレンタルセットには、本体に加えて専用のACアダプターと電源コードが標準で同梱されているため、短期間のスポット利用でも追加の電源オプションを購入する必要がありません。HDCPにも対応しており、Blu-rayプレーヤーやスマートフォンからの映像入力もパススルー出力可能で、予期せぬソースが持ち込まれても即座に対応できます。

Q: 使用に資格や専門知識は必要ですか？
A: 特別な資格は不要ですが、映像の解像度やルーティングに関する基礎的な知識があるとスムーズに運用できます。本体のボタン操作自体は直感的でわかりやすく設計されています。

Q: レンタルセットには何が含まれますか？
A: スイッチャー本体、専用ACアダプター、電源コードが含まれます。PCやカメラ、モニターを接続するためのHDMIケーブル類は付属しませんので、用途に合わせて別途ご用意ください。

Q: 異なる解像度のPCやカメラを同時に接続しても問題ありませんか？
A: はい、問題ありません。4つの入力端子すべてにスケーラーが内蔵されているため、解像度やフレームレートが異なる機器を接続しても、自動的に最適なフォーマットに変換されて出力されます。

Q: BlackmagicのATEM Miniシリーズと比較してどう違いますか？
A: ATEM Miniは1つの最終映像を作り出す「ライブスイッチャー」ですが、本機は4つの出力先へ別々の映像を送れる「マトリクススイッチャー」です。複数画面の制御が必要な現場に最適です。

Q: 利用途中でレンタル期間を延長できますか？
A: はい、可能です。マイページから延長手続きを行っていただけます。ただし、次に他のお客様の予約が入っている場合は延長をお断りすることがありますので、お早めにお手続きください。

Q: 音声の入力やミキシングには対応していますか？
A: はい。HDMIに重畳された音声（エンベデッドオーディオ）のほか、アナログRCAステレオ入出力端子を備えています。内蔵のデジタルオーディオミキサーで音量の調整や同期が可能です。

Q: 追加アクセサリなしで映像のPinP（ピクチャー・イン・ピクチャー）合成は可能ですか？
A: はい、本体の機能のみでPinP合成やキー合成が可能です。PCなどの外部ソフトウェアを使わずに、ハードウェアの処理で安定した画面合成を行うことができます。

Q: 映像の切り替え時にノイズや画面の暗転は発生しますか？
A: シームレススイッチング機能を搭載しているため、映像を切り替える際のノイズや黒味（暗転）は発生しません。プロの現場にふさわしい、滑らかで綺麗なトランジションが可能です。

• Blackmagic Design ATEM Mini Pro...
  配信エンコーダー内蔵でYouTuberに人気だが、複数出力の独立制御を求めるユーザーは本機を好む
• Roland V-1HD+...
  XLR音声入力を備えライブ配信に特化しているため、マトリクス出力よりも音声重視の現場向け
• Roland V-600UHD...
  4K HDR対応のハイエンドモデルであり、フルHD環境なら本機の方がコストパフォーマンスに優れる
• Blackmagic Design Smart Videohub 12x12...
  SDIベースで多入出力を誇るがスケーラー非搭載のため、HDMI中心で解像度混在の環境には本機が有利
• Roland V-8HD...
  8入力対応でマルチビュー機能も強力だが、出力の自由なルーティングにおいては本機に軍配が上がる

映像配信オペレーター (30代 男性) 異なるPCの混在に強いが設定画面は慣れが必要 / 評価 ★★★★☆ 4.0

企業のハイブリッド会議の現場でレンタルしました。登壇者が持ち込むWindowsやMac、さらにはiPadなど、出力解像度がバラバラなデバイスを繋いでも、内蔵スケーラーのおかげで一瞬で映像が安定するのは本当に助かります。一方で、深い階層の設定メニューを本体の小さな液晶とツマミで操作するのは少し骨が折れるため、事前にPCコントロールソフトを準備しておくことを強くおすすめします。

ライブハウスVJ (20代 女性) ハーフラックで持ち運び最高。熱対策は必須 / 評価 ★★★★☆ 4.5

クラブイベントで複数のプロジェクターに別々の映像を出すために利用しました。リュックに入るサイズ感で4系統のマトリクスが組める機材は少なく、ワンオペのVJにとっては神機材です。ボタンも光るので暗いブースでもミスなく操作できました。ただ、長時間連続で稼働させると本体がかなり熱を持つため、ラックに組み込む際や卓上に置く際は、周囲に隙間を空けて放熱に気を使う必要があります。

企業イベントディレクター (40代 男性) 4画面独立出力が便利。音声端子がRCAなのは惜しい / 評価 ★★★☆☆ 3.5

展示会のブース施工で、4枚のモニターに個別のサイネージ映像を流す用途で使用。マトリクス機能は完璧で、シームレスな切り替えもクライアントから好評でした。映像面は文句なしですが、アナログ音声入力がRCA端子のみなので、PAミキサーからXLRで直接音声をもらいたい現場では変換ケーブルやDIが別途必要になります。あくまで映像ルーティングを主軸とした機材と割り切るのが良いですね。

必須アクセサリ

• HDMIケーブル 5m...
  カメラやPC、モニターとの接続に必須となる標準的な長さのケーブル
• HDMIケーブル 10m...
  少し離れたプロジェクターや演者用モニターへ映像を伝送する際に必要

用途別のおすすめ

• Blackmagic Design Micro Converter HDMI to SDI 3G...
  数十メートル先のスクリーンへ映像を送る際、SDIに変換して長距離伝送するために併用
• モバイルモニター 15.6インチ...
  マルチビュー機能を利用して各入力ソースの映像状態を手元で確認するための確認用ディスプレイ

代替・類似製品

• Roland V-1HD+...
  マトリクス機能は不要で、直感的なライブスイッチングとマイク入力を重視する場合の代替機
• Blackmagic Design ATEM Mini Extreme ISO...
  より多くの入力数と、配信機能・全入力の個別録画機能が必要な現場向けの上位機種

• 映像処理: 4:4:4 (Y/Pb/Pr), 10ビット
• 入力端子: HDMI Type A x 4 (HDCP対応)
• 出力端子: HDMI Type A x 4 (HDCP対応)
• 対応映像フォーマット: 最大 1080/60p, 1080/59.94p, WUXGA (1920x1200/60Hz)
• 音声処理: 24ビット, 48kHz
• 音声入力端子: RCAピン・タイプ x 1ペア (L/R)
• 音声出力端子: RCAピン・タイプ x 1ペア (L/R)
• その他の端子: USBメモリ用 (Type A), リモート用 RS-232, ネットワーク制御用 LAN (RJ45)
• 電源: ACアダプター
• 消費電流 / 消費電力: 2.1A / 25W
• 外形寸法: 328 (幅) x 117 (奥行) x 57 (高さ) mm (※ラックマウントアングル非装着時: 280 x 117 x 57 mm)
• 質量: 約1.2 kg (本体のみ)
• 動作温度範囲: 0〜+40℃
