直感的なマルチカメラスイッチングを可能にする統合システムとは？

Blackmagic Design 【ATEM 2M/E Advanced Panel + ATEM 2 M/E Production Studio 4K】は、大規模なライブプロダクションにおいて、複雑な映像制御を極めて直感的に行うためのプロフェッショナル向けスイッチャーとコントロールパネルのセットです。ソフトウェア制御だけでは追いつかない瞬時の判断が求められる現場において、物理ボタンとTバーを備えたハードウェアパネルと、強力な処理能力を持つスイッチャー本体が一体となることで、映像制作の効率を飛躍的に向上させます。

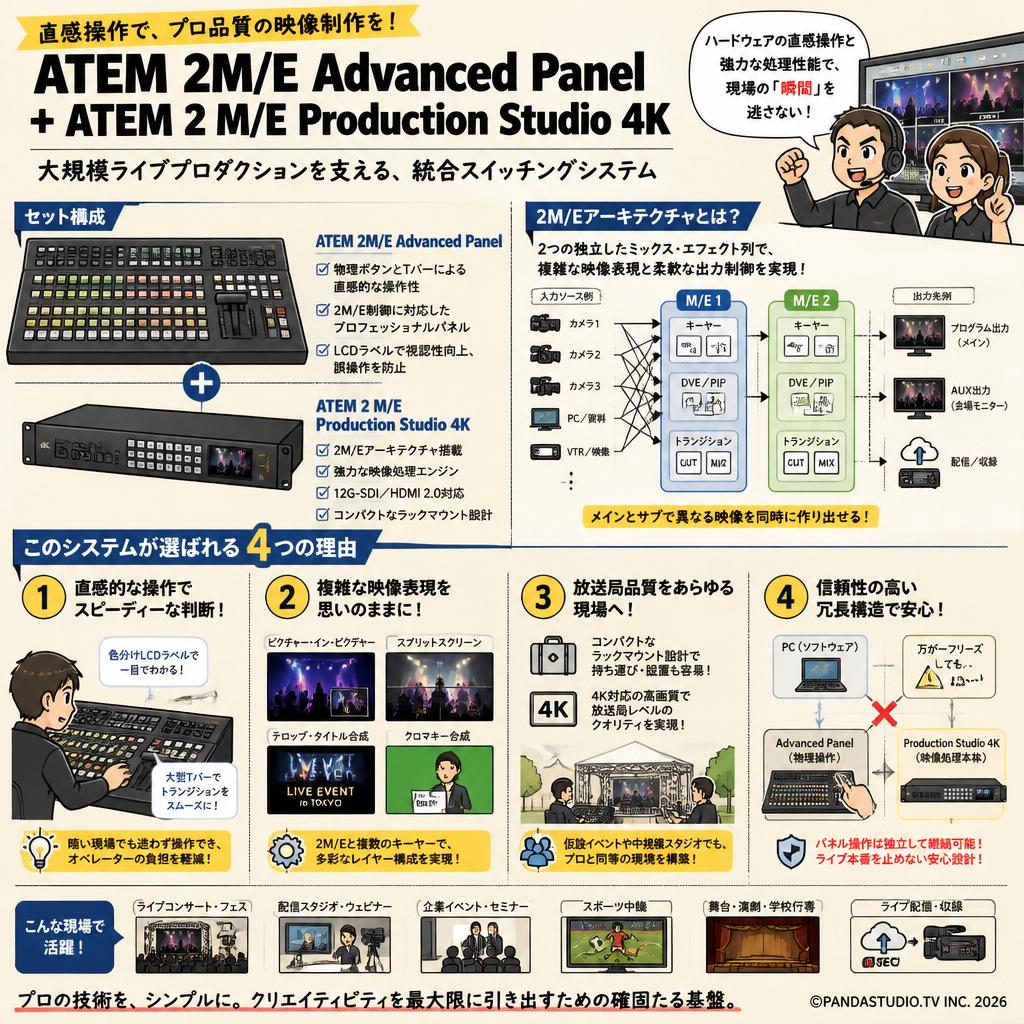

なぜ2M/E（ミックス・エフェクト）アーキテクチャが重要なのか？

このシステムの中核となるのは、2つの独立したミックス・エフェクト（M/E）列を持つアーキテクチャです。単一のM/Eでは表現しきれない複雑な画面構成、例えばピクチャー・イン・ピクチャーを多用したレイヤー構築や、メイン出力と会場内モニター出力で全く異なる映像を作り出すといった高度なルーティングが、この構造により実現します。操作者が論理的にソースを割り当て、複数のトランジションを並行して準備できるため、視聴者の視線を途切れさせることなく、重層的な映像体験を提供できるのです。

放送局品質をあらゆる現場にもたらす設計思想

従来、このレベルの映像制御システムは大規模な放送局の専用スタジオに据え置かれるものでした。しかし、本製品は高解像度フォーマットへの対応とコンパクトなラックマウント設計、そして人間工学に基づいたパネルデザインを融合させることで、仮設のイベント会場や中規模のスタジオでも放送局と同等の品質を構築できるように設計されています。色分けされたLCDラベルや独立したシステムコントロールエリアは、暗い現場でも誤操作を防ぎ、オペレーターの認知負荷を大幅に軽減します。

ソフトウェアとハードウェアのシームレスな融合による信頼性

映像制作において最も避けたいのは、システムダウンによる放送事故です。本システムは、映像処理自体をハードウェアベースのProduction Studio 4Kが担い、Advanced Panelがその物理インターフェースとして機能する分離構造をとっています。これにより、PC側のソフトウェアが万が一フリーズした場合でも、パネルからのスイッチング操作は独立して継続できるという堅牢性を確保しています。この冗長性こそが、失敗の許されないライブ配信や収録現場において絶大な安心感をもたらします。

現代のプロフェッショナル環境におけるポジショニング

現在、映像配信のニーズは多様化し、少人数でのオペレーションが求められる一方で、視聴者が求める映像クオリティはかつてなく高まっています。この製品は、単なる入力切替器の枠を超え、マクロ機能による複雑なシーケンスの自動化や、各種キーヤーを駆使した合成処理を一人または少人数の技術スタッフで完結させるためのハブとして機能します。プロの技術を最大限に引き出し、クリエイティビティを形にするための確固たる基盤となるシステムです。

• 中規模音楽フェスのテクニカルディレクター

  複数ステージの映像を統括するプロの技術者。年に数回の大型音楽フェスでのみ、20台以上のカメラ入力を捌くための上位システムが必要な場面でレンタルを利用します。普段の小規模スイッチャーでは入力数やM/E列が足りず複雑な画面構成が組めないという課題を、本製品の導入によって即座に解決できます。

• eスポーツ大会の配信オペレーター

  ゲーム画面と選手カメラ、実況席などを複雑に合成する配信専門の技術者。週末の2日間だけ開催される大規模なトーナメント大会の現場に向けてレンタルを活用します。ソフトウェアベースの操作では遅延や操作ミスが発生しやすいという悩みを、物理的なAdvanced Panelの直感的な操作性で解消します。

• 企業の株主総会・決算説明会の映像担当者

  社内イベントの映像配信を担うインハウスの映像担当者。絶対に失敗が許されない年1回の重要な株主総会において、機材のバックアップと高度な映像切り替えを行うためにレンタルを導入します。進行台本に合わせた確実なトランジションやテロップ合成を、PC操作ではなく信頼性の高いハードウェアで実行したいという要望に応えます。

• 放送局のロケ・中継車サブエンジニア

  スポーツ中継や屋外ロケの映像制作に携わる放送技術者。急遽決定した特番や、既存の中継車のシステムだけではM/E列が不足するイレギュラーなスポーツ中継の際に、追加機材としてレンタルします。限られた設営時間の中で、普段使い慣れた放送用スイッチャーに近い操作感と高い堅牢性を即座に確保できる点が最大のメリットです。

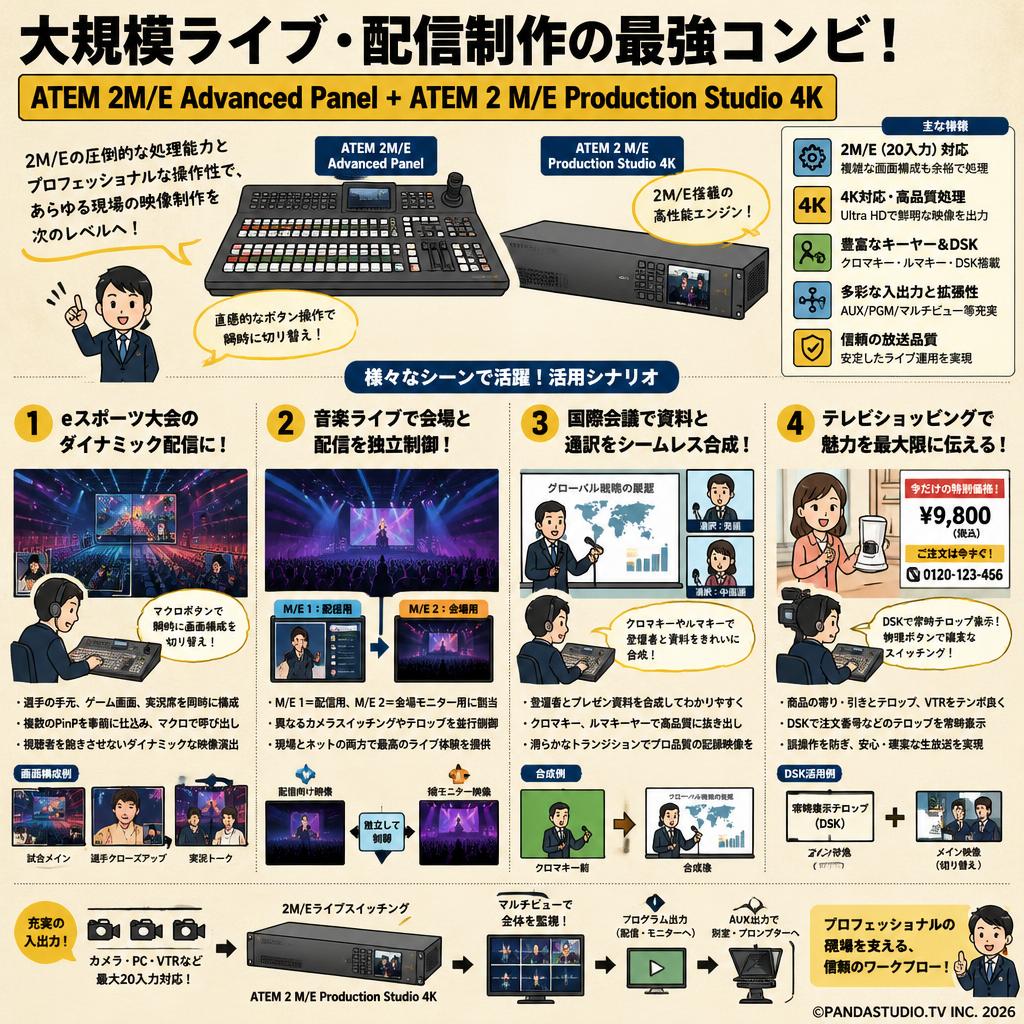

• 大規模なeスポーツ大会で複雑な画面構成を瞬時に切り替えるための最適なシステム

  アリーナで開催されるeスポーツの決勝戦において、選手の手元カメラ、ゲーム内映像、実況席を組み合わせた映像を構築します。2M/Eを駆使して複数のピクチャー・イン・ピクチャーを事前に仕込み、マクロボタンで瞬時に呼び出すことで、視聴者を飽きさせないダイナミックな配信映像を完成させます。

• 音楽ライブの複数画面出しで会場と配信の映像を独立して制御するのにおすすめの構成

  ドームクラスの音楽ライブ中継において、会場内の巨大LEDスクリーン向け映像と、オンライン配信向けの映像を同時に制作します。M/E 1を配信用、M/E 2を会場モニター用に割り当て、それぞれ異なるカメラスイッチングとテロップ合成を並行して行うことで、現場とネットの両方に最適なライブ体験を提供します。

• 国際会議で多言語通訳とプレゼン資料をシームレスに合成するのに適した機材

  数百人が参加する国際カンファレンスにおいて、登壇者のクローズアップとPCからのプレゼン資料を合成します。クロマキーやルマキーヤーを使用して資料の上に登壇者を綺麗に抜き出し、Tバーを使った滑らかなトランジションで画面を切り替えることで、後日のアーカイブ販売にも耐えうるプロフェッショナルな記録映像を制作します。

• テレビショッピングの生放送で商品情報と実演を効果的に見せるための確実な選択肢

  スタジオでのテレビショッピング生放送にて、商品の寄り引きカメラと注文先電話番号のテロップ、VTR素材をテンポ良く切り替えます。ダウンストリームキーヤー（DSK）に常時表示のテロップを割り当て、メインのスイッチングは物理ボタンで確実に行うことで、誤操作による放送事故を防ぎ、購買意欲を高める魅力的な番組を放送します。

• 企業の大規模なハイブリッド表彰式でオンライン参加者を飽きさせないための強力なツール

  全国の支社を繋ぐハイブリッド形式の社内表彰式において、本社ステージの映像とZoom等からのリモート受賞者の映像をミックスします。AUX出力を活用して特定のカメラ映像だけを別室のプロンプターに返しつつ、メインプログラムではPinPを使って受賞者の表情とプレゼンターを同時に映し出すことで、一体感のある動画を配信します。

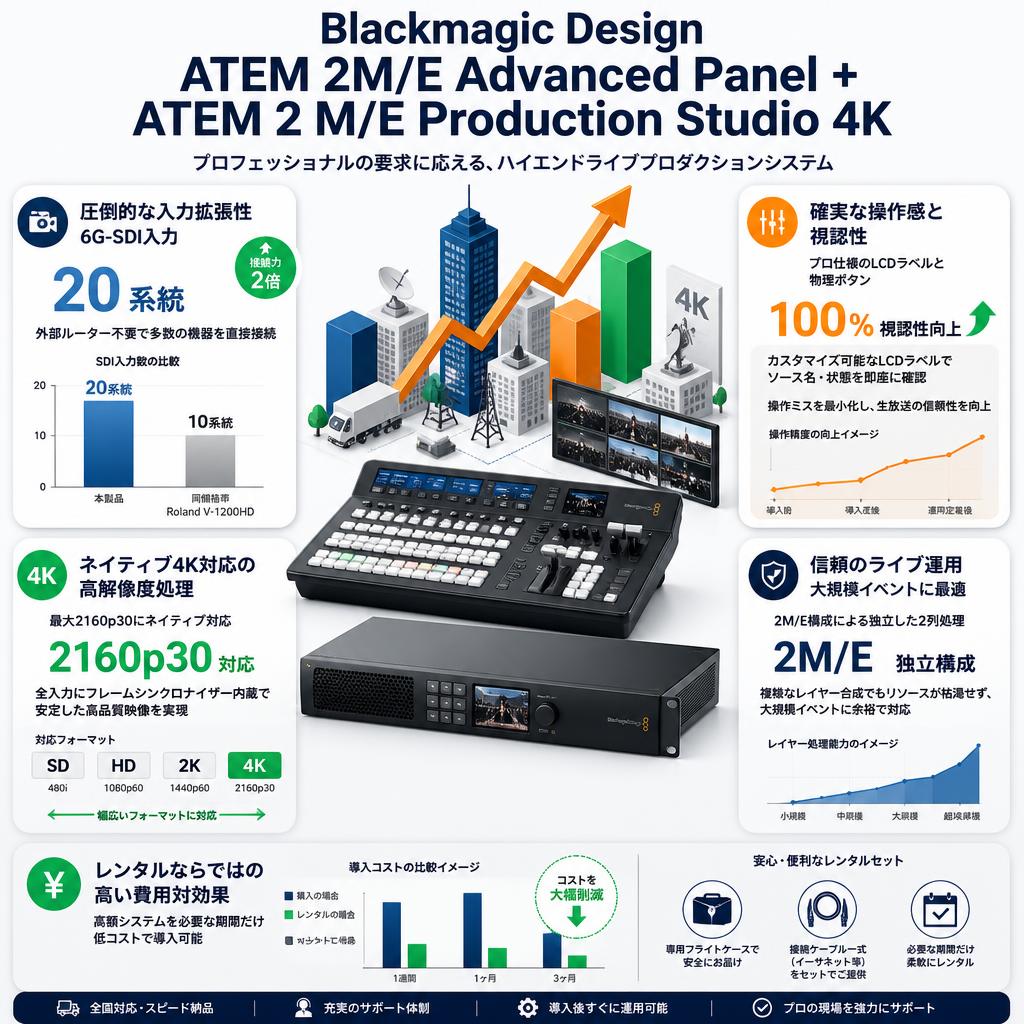

• 20系統のSDI入力と独立した2M/E列による圧倒的な拡張性

  同価格帯のRoland V-1200HDがSDI入力10系統であるのに対し、本製品は20系統の6G-SDI入力を備えています。これにより、多数のカメラに加えてメディアサーバーやPC入力を外部ルーターなしで直接接続可能です。2つのM/E列を組み合わせることで、複雑なレイヤー合成を行ってもリソースが枯渇せず、大規模イベントでの要求にも余裕で応える信号処理能力を誇ります。

• プロフェッショナル仕様のLCDラベルと物理ボタンによる確実な操作感

  PC上のソフトウェアスイッチャーと比較して、物理的なAdvanced Panelの存在はミスの許されない生放送において決定的な差を生みます。各ボタン上部にはカスタマイズ可能なカラーLCDラベルが配置され、入力ソースの名前や状態を視覚的に即座に確認できます。ストロークの深い専用ボタンと滑らかなTバーにより、画面を見ずに指先の感覚だけでトランジションの速度を完璧にコントロール可能です。

• 最大2160p30の4Kフォーマットにネイティブ対応する高解像度処理

  Panasonic AV-HS410などの従来型HDスイッチャーとは異なり、Production Studio 4KはSDから最大3840 x 2160（30fps）までのフォーマットにネイティブ対応しています。フレームシンクロナイザーを全入力に内蔵しているため、非同期の民生用カメラやPCを接続しても映像の乱れが発生しません。高精細な4Kでの企業VP収録においてクリアな映像品質を担保します。

• 高額なシステムを短期間のプロジェクトで導入できるレンタルならではの費用対効果

  本体とパネルを合わせて導入すると100万円を超えるハイエンドシステムですが、レンタルであれば単発の大型イベントやシステム更新前の事前検証として低コストで活用できます。専用のフライトケースに収納された状態で納品されるため、現場への輸送も安全かつ容易です。さらに、パネルと本体の接続に必要なイーサネットケーブル等もセットになっているため、到着後すぐに追加購入なしでセットアップを開始できます。

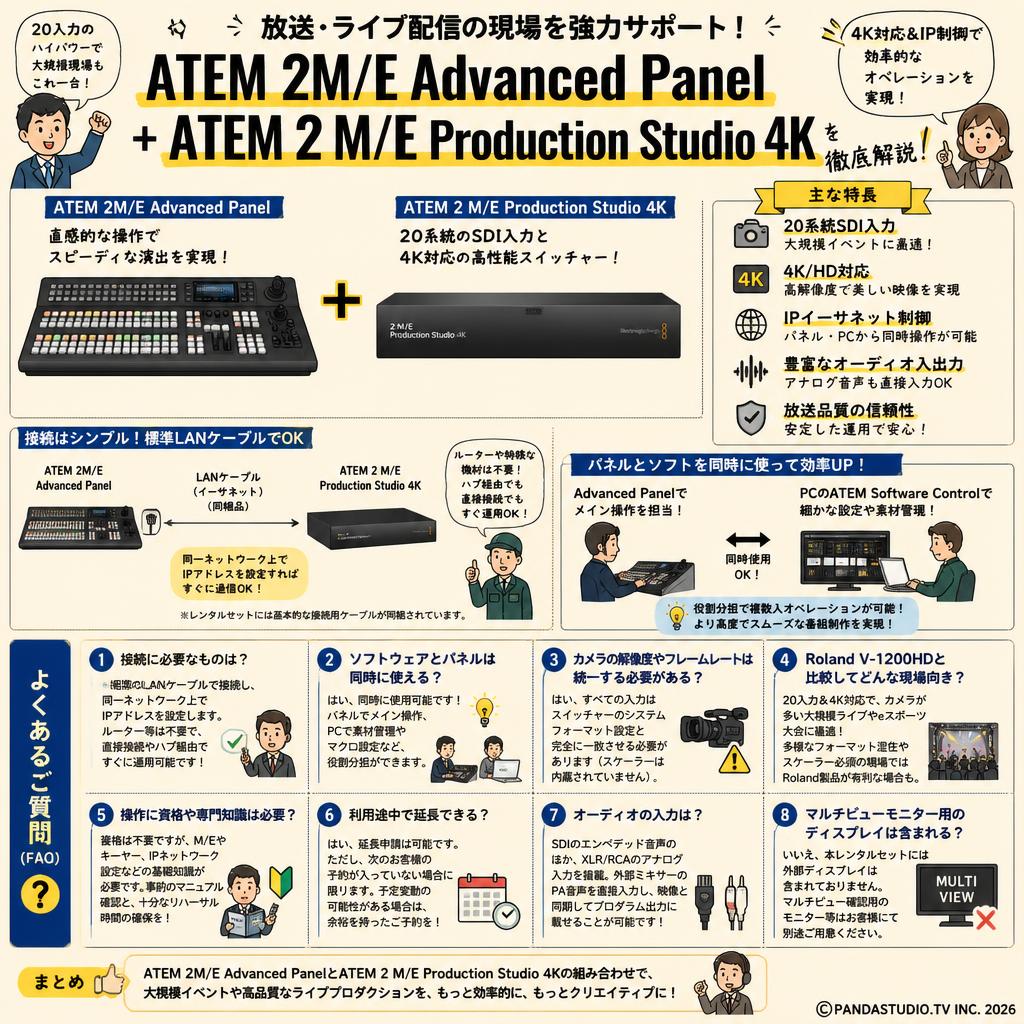

Q: ATEM 2M/E Advanced PanelとProduction Studio 4Kの接続に必要なものは何ですか？
A: 両機材は標準のイーサネット（LAN）ケーブルで接続し、同一ネットワーク上でIPアドレスを設定して通信します。レンタルセットには基本的な接続用ケーブルが同梱されているため、お客様側で特殊なルーター等を用意しなくても、直接接続またはハブ経由ですぐにコントロールを開始できます。

Q: ソフトウェアコントロール（ATEM Software Control）とパネルは同時に使用できますか？
A: はい、同時に使用可能です。メインのスイッチング操作をAdvanced Panelで行い、メディアプールの画像管理やマクロの詳細な設定をPC上のソフトウェアで行うといった役割分担が可能です。これにより、複数人のオペレーターによる効率的な運用が実現します。

Q: 接続するカメラの解像度やフレームレートは統一する必要がありますか？
A: はい、本機材には全入力にフレームシンクロナイザーが内蔵されていますが、スケーラー（フォーマット変換機能）は内蔵されていません。そのため、接続するすべてのカメラやPCの出力解像度とフレームレートを、スイッチャー本体のシステムフォーマット設定と完全に一致させる必要があります。

Q: Roland V-1200HDと比較して、どのような現場に向いていますか？
A: 20系統の豊富なSDI入力と4K解像度に対応しているため、カメラ台数が多い大規模な音楽ライブやeスポーツ大会に最適です。一方、多様なフォーマットが混在しスケーラーが必須の現場ではRoland製品が有利な場合もあるため、入力ソースの統一が可能かどうかが選択の基準となります。

Q: 操作には専門的な資格や専門知識が必要ですか？
A: 資格は不要ですが、M/E（ミックス・エフェクト）やキーヤー、IPネットワーク設定に関する放送機器の基礎知識が必要です。初めて操作される方は、事前にマニュアルを確認し、機材到着後に十分なリハーサル時間を確保することを強くお勧めします。

Q: 利用途中でレンタル期間を延長できますか？
A: はい、レンタル期間中の延長申請は可能ですが、次に他のお客様の予約が入っていない場合に限られます。大型イベント等で予定が変動する可能性がある場合は、あらかじめ余裕を持った日数でのご予約をおすすめいたします。

Q: オーディオの入力はどのように行いますか？
A: SDI入力にエンベデッドされた音声のほか、Production Studio 4K本体にはアナログオーディオ入力（XLR端子およびRCA端子）が搭載されています。外部のオーディオミキサーからのPA音声を直接スイッチャーに入力し、映像と同期させてプログラム出力に載せることが可能です。

Q: レンタルセットにはマルチビューモニター用のディスプレイは含まれますか？
A: いいえ、本レンタルセットにはマルチビュー出力用の外部ディスプレイは含まれておりません。映像を確認するためのPCモニターやテレビなどのディスプレイ機材は、お客様にて別途ご用意いただく必要があります。

• Roland V-1200HD...
  全入力にスケーラーを搭載しており、解像度が異なるPCやカメラが混在するイベント現場の技術者に好まれます。
• Panasonic AV-HS410...
  放送局で長年親しまれた操作系と高い堅牢性を持ち、HD環境での安定動作を最優先する中継エンジニアに最適です。
• Blackmagic Design ATEM 1 M/E Advanced Panel 10
  M/E列が1つでコンパクトなため、操作スペースが限られた中規模配信やワンマンオペレーションの現場に適しています。
• Blackmagic Design ATEM Constellation 8K...
  40個の12G-SDI入力と8K対応の圧倒的スペックを誇り、超大型フェスや最新規格での制作を行うプロに選ばれます。
• NewTek TriCaster TC1...
  配信エンコーダーやテロップシステムを1台に内蔵しており、外部機材を減らしてオールインワンで配信したい方に好まれます。

ライブ配信ディレクター (40代 男性) 圧倒的な入力数。ただしフォーマット統一は必須 : 評価 ★★★★☆ 4.0

YouTubeの機材レビューで見て大規模な音楽ライブ用にレンタルしました。20系統のSDI入力と2M/Eのおかげで、ステージ上の多数のカメラと別室の映像を余裕で捌け、Tバーの滑らかな操作感もソフトウェア制御とは段違いの安心感があります。ただ、スケーラーが内蔵されていないため、事前に接続する全カメラの出力解像度とフレームレートを完全に一致させる必要があり、機材の事前検証と設定にはかなりの時間を要しました。

イベント映像技術者 (30代 女性) 複雑な合成が容易に。ファンの動作音には注意 : 評価 ★★★★☆ 4.5

同業者のブログでおすすめされており、企業の大型ハイブリッド会議で導入しました。Advanced PanelのLCDラベルが非常に見やすく、暗いオペレーション卓でも入力ソースを間違えることなく操作できました。マクロ機能で複雑なPinP設定をワンボタンで呼び出せるのは本当に便利です。一方で、Production Studio 4K本体の冷却ファンの音が想像以上に大きいため、静寂が求められる会場内やマイクの近くに本体ラックを設置するのは避けた方が良いです。

放送局サブエンジニア (50代 男性) 放送機器に匹敵する操作性。ネットワーク設定の知識が必要 : 評価 ★★★☆☆ 3.5

海外フォーラムでの評価を参考に、中継車のバックアップ機材としてテスト利用しました。物理ボタンのストロークやマルチビューの視認性は従来の放送用スイッチャーと遜色なく、この価格帯で2M/Eが組めるのは驚異的です。しかし、パネルと本体の接続がIPネットワークベースであるため、現場でルーターや固定IPのセッティングを行う必要があり、従来のシリアル接続のスイッチャーしか触ったことがないスタッフには学習コストがかかる点がネックだと感じました。

必須アクセサリ

• BNCケーブル 20m (5C-FB)...
  カメラや外部デッキからスイッチャーへSDI映像信号を長距離伝送するために必須のケーブルです。
• PCモニター 24インチ（HDMI接続）...
  マルチビュー出力を表示し、全入力ソースとプログラム映像を同時に監視するために不可欠です。

用途別のおすすめ

• Blackmagic Design HyperDeck Studio HD Plus...
  プログラムアウトの高画質なマスター録画や、VTR素材のポン出し再生を行いたい場合に追加します。
• YAMAHA MG16XU アナログミキサー...
  会場の複数マイクの音声をミックスし、スイッチャーのアナログ音声入力に送る際に便利です。

代替・類似製品

• Blackmagic Design ATEM Television Studio Pro 4K...
  パネルとスイッチャー本体が一体型となっており、より省スペースで設置したい現場に適しています。
• Roland V-600UHD...
  4K HDRに対応し、PCやカメラなど解像度の異なる多様な入力をスケーラーで混在させたい場合に最適です。

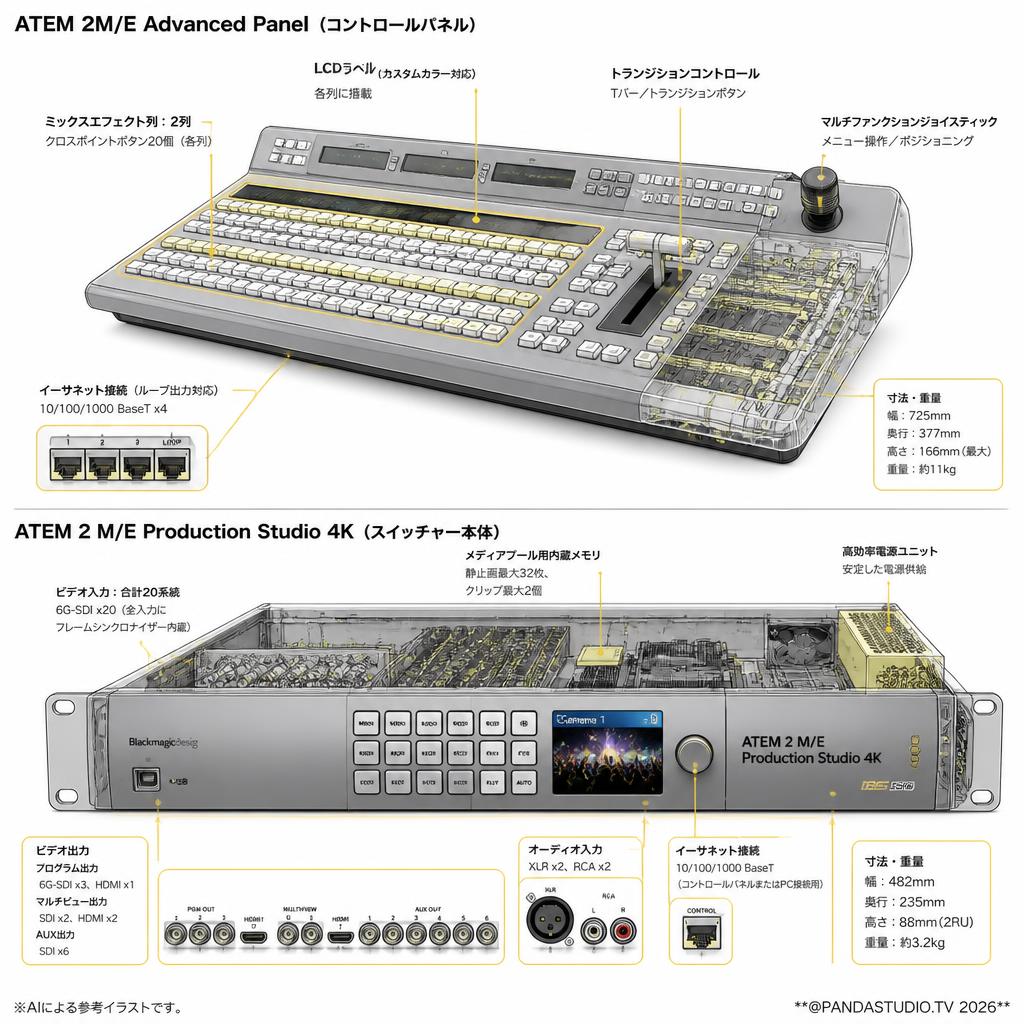

【スイッチャー本体仕様（ATEM 2 M/E Production Studio 4K）】

• イメージセンサー / レンズ / 写真解像度: 該当なし（スイッチャー製品のため非搭載）
• ビデオ入力: 合計20系統（6G-SDI x20、全入力にフレームシンクロナイザー内蔵）
• ビデオ出力: プログラム出力（6G-SDI x3、HDMI x1）、マルチビュー出力（SDI x2、HDMI x2）、AUX出力（SDI x6）
• ビデオ対応フォーマット: SD（525i59.94、625i50）、HD（720p50/59.94、1080i50/59.94、1080p23.98〜59.94）、Ultra HD 4K（3840x2160p23.98/24/25/29.97）
• オーディオ入力: XLR x2、RCA x2
• 防水・防塵性能: 該当なし（屋内専用）
• バッテリー（容量・駆動時間・充電時間）: 該当なし（AC電源駆動）
• ストレージ: メディアプール用内蔵メモリ（静止画最大32枚、クリップ最大2個）
• 接続（Connectivity）: 10/100/1000 BaseT イーサネット（コントロールパネルまたはPC接続用）
• 寸法と重量: 幅482mm x 奥行235mm x 高さ88mm（2RUサイズ）、約3.2kg
• 作動温度範囲: 5°C〜40°C

【コントロールパネル仕様（ATEM 2M/E Advanced Panel）】

• ミックスエフェクト列: 2列
• クロスポイントボタン: 20個（各列）
• LCDラベル: 各列に搭載（カスタムカラー対応）
• 接続（Connectivity）: 10/100/1000 BaseT イーサネット x4（ループ出力対応）
• 寸法と重量: 幅725mm x 奥行377mm x 高さ166mm（最大）、約11kg
• 作動温度範囲: 0°C〜40°C
